Gcodetools - plug-in Inkscape для экспорта в Gcode

Nick · Сообщение **Nick** » 07 дек 2009, 10:49

: Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

: Gcodetools cnc обработка площади

: Gcodetools CAM для токарных станков с чпу

: Gcodetools гравировка от Rene

: Bears by Durachko

Экспорт кривых в Gcode
Аппроксимация с использованием круговой интерполяции (G02 и G03)
Автоматическое разбиение кривых для достижения заданной степени точности
Обработка со сменой инструментов
Экспорт Gкода в параметрической или обычной формах
Добавление собственных заголовков и окончаний
Выбор единиц измерения
Многопроходная обработка
Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

Создание траекторий для обработки детали на токарном станке
Расчет чистового прохода
Задание заглубления при чистовом проходе
Задание количества чистовых проходов
Два различных метода вычисления чистовых проходов
Замена стандартных осей

Обработка площади контуров

Создание траекторий для обработки площади контуров
Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

Создание траекторий для обработки контуров фигурной фрезой
Задание произвольной формы фрезы

Библиотека инструментов

Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
Возможность копирования инструментов
Возможность обработки со сменой инструмента

Система ориентирования

Задание масштабирования по всем осям
Задание поворотов в плоскости ХY
Задание смещения по всем осям
Ориентация по произвольным точкам

Постпроцессор

Создание произвольной программы постпроцессора или выбор из стандартного набора
Масштабирование и смещение Gcode
Произвольная замена команд (в том числе одновременная замена)
Параметризация Gcode
Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

Выделение маленьких контуров (возможных артефактов area)
Проверка принадлежности инструментов
Проверка порядка обработки

Плоттерная резка

Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Установка (для просмотра содержимого нажмите на ссылку)

Видео уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Скриншоты (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Дополнения (для просмотра содержимого нажмите на ссылку)

Благодарности (для просмотра содержимого нажмите на ссылку)

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Nick · Сообщение **Nick** » 28 июн 2012, 12:02

Steel.ne писал(а):И еще - regex я так понял работает только с одной строкой за раз?

да. можно добавить regexm или флаги для regex... хотя, там тоже нюансы... например в паттерне не должно встречаться (Subpath end) несколько раз, что не так просто.

ЗЫ у тебя фрагменты не совпадают

.

Serg · Сообщение **Serg** » 28 июн 2012, 13:49

В юниксах есть забавные программки ed и ex - эдакие редакторы с ЧПУ, можно попробовать ими сделать. Уже думал на эту тему, может найду часок на реализацию...
Но правильней будет автора gcodetools попинать.

Nick · Сообщение **Nick** » 28 июн 2012, 14:51

ИМХО если сделать систему пост процессинга Gкода это даст больше возможностей

.

Наверное регулярное выражение будет выглядеть как-то так:
(G0(?1|2|3)\s*(X[\d\-\.]+)\s*(Y[\d\-\.]+\s*).*\n
((?\(.*|G00?\s*Z[\d\-\.]\s*)*\n)*
(G00\s*\2\s*\3\n)
(после \n убрать перенос строки или поставить флаг, который игнорирует пробелы). Ну и мультилайн ко всему сделать но dot-all не ставить!

Boris_B · Сообщение **Boris_B** » 29 июн 2012, 01:12

Nick писал(а):Конечна другой! Либо в консоле
sudo apt-get install inkscape
плюс пароль, когда спросит.
Или программы - что-то там внизу типа установить программы, или Система-Администрация-Менеджер пакетов, там поиск inkcape и выбрать/установить.
Но проще всего через консоль .

Какая-то ерунда у меня получается. Под Windows программа inkscape поставилась без проблемм. А вот под Линукс - никак не хочет ставиться. Пробовал и через терминал, и через менеджер файлов - не находят они файл инстляции.

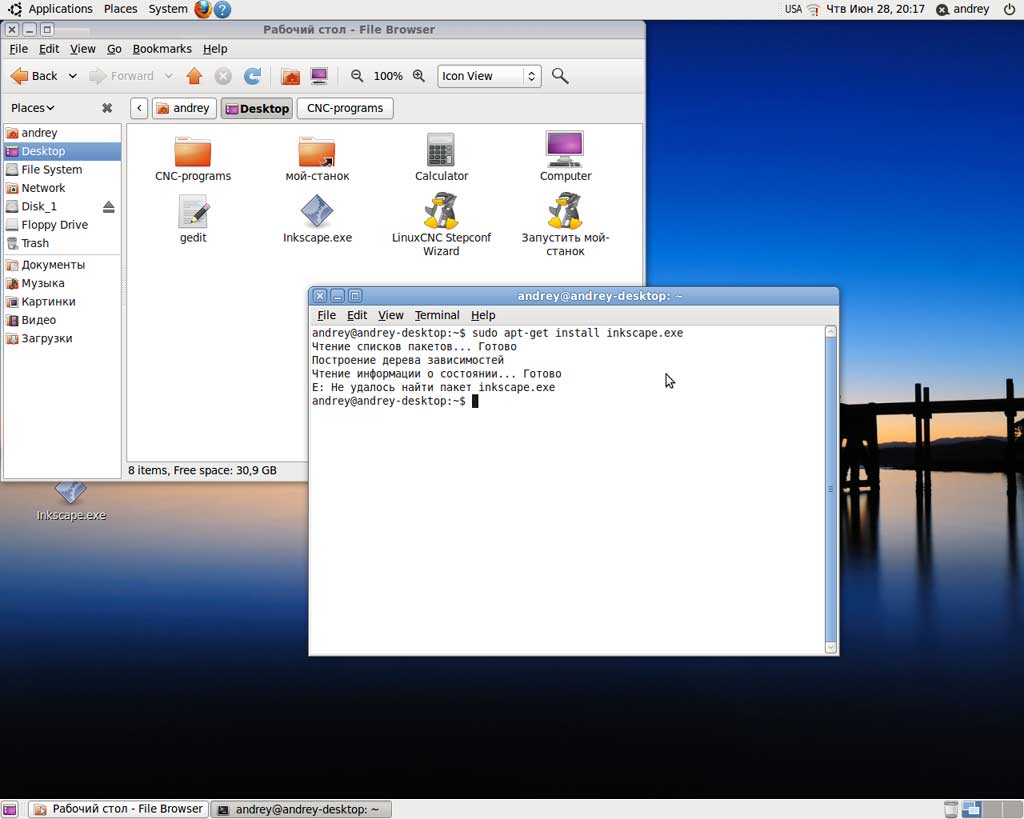

Копию экрана при попытке поставить через консоль прилагаю.

Сообщение **2cme** » 29 июн 2012, 06:53

После inkscape не надо писать ".exe".

Boris_B · Сообщение **Boris_B** » 29 июн 2012, 08:52

Да я по разному пробовал. И так и этак - скорее всего, я изначально неправильно скопировал файл в систему (в начале на 3-4 странице был похожий случай). Типа надо из-под консоли, с правами админа и т.д. А так нет. Объяснение слабое, и не совсем понятное. Зачем такие геморрои на обычный Линукс накручивать... Вспоминаются слова "А вдруг завтра война, а я уставший?"

Сообщение **2cme** » 29 июн 2012, 09:41

Я устанавливал этими командами, в момент установки комп должен быть подключен к инету:

Код: Выделить всё

 sudo apt-get update
 sudo apt-get install inkscape

Nick · Сообщение **Nick** » 29 июн 2012, 11:53

Boris_B писал(а):Да я по разному пробовал. И так и этак - скорее всего, я изначально неправильно скопировал файл в систему (в начале на 3-4 странице был похожий случай).

Ничего копировать не надо! Линукс сам находит самую последнюю версию, сам ее скачивает и сам устанавливает, и все!
Просто выполни то, что 2cme написал в консоли! (Скопировать Ctrl+Insert вставить в консоли - Shit+Insert )

( sudo apt-get update - это обновит список доступных пакетов, чтобы поставилась самая последняя версия )

Boris_B писал(а):Типа надо из-под консоли, с правами админа и т.д. А так нет.

Из под консоли удобнее, потом поймешь

. Права админа - чтобы злоумышленник не мог свое злоумышленье сотворить

.

Boris_B писал(а):Зачем такие геморрои на обычный Линукс накручивать...

Хочешь как ви винде, пожалуйста - ищи в нете файл inkscape.deb с последней версией, потом качаешь его, тыркаешь на него два раза, и наживаешь установить.
И посмотри, что проще, это или скопировать строчку в консоль

.

ЗЫ когда работаешь в консоли, советую пользоваться кнопкой TAB, нажимаешь ее 1 раз - консоль пытается дописать команду, на сколько может. Нажимаешь второй - покажет список команд которые подходят к написанному.

Сообщение **2cme** » 01 июл 2012, 13:10

Steel.ne писал(а): Про что еще рассказать?

Это тему пожалуйста сделайте: Создание УП для Graffiti-cnc

Nick · Сообщение **Nick** » 01 июл 2012, 21:09

Я тут подумал - все то, что про граффити, порще переписать кинематику станка в LinuxCNC, и не парить мозг всей этой интерполяцией. Разве что "бантики" на углах оставить...

А что есть прототип, на котором можно все это испытать?

Сообщение **2cme** » 01 июл 2012, 21:16

Вот тему создал.
Прототип уже собираю.

Serg · Сообщение **Serg** » 04 июл 2012, 17:13

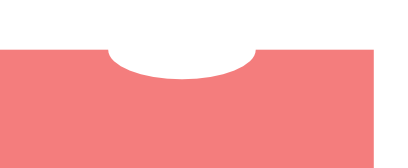

А как сделать вот такую вот выборку с торца?

: rect2983.png (1.59 КБ) 3627 просмотров

Т.е. есть некий листовой материал и нужно с торца сделать выборку на всю глубину, причём с минимумом холостых перемещений, в идеале эдакой вогнутой змейкой.

Nick · Сообщение **Nick** » 04 июл 2012, 17:18

Попробуй area, он должен создать траекторию, которую ты хочешь...

Serg · Сообщение **Serg** » 05 июл 2012, 16:38

Почти получилось. Только из-за подпрыгиваний на безопасную высоту нельзя пользовать чисто торцевые фрезы.

Serg · Сообщение **Serg** » 09 июл 2012, 22:13

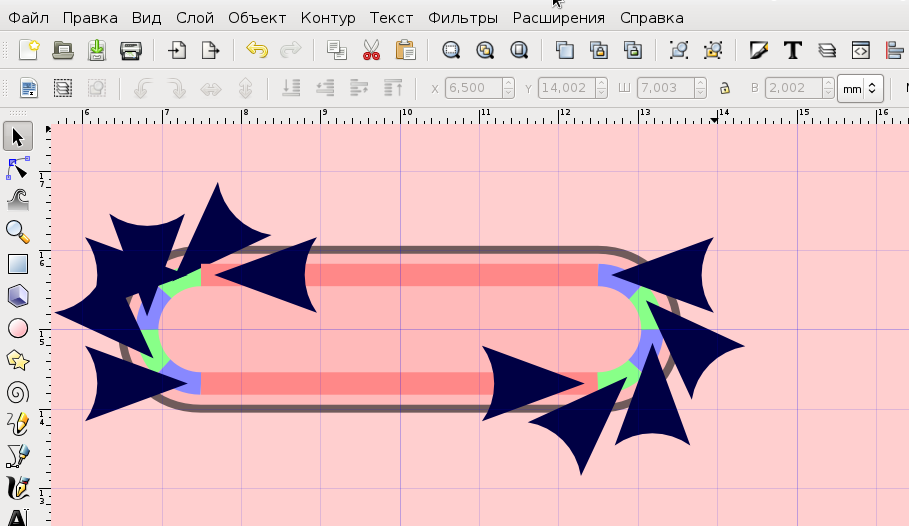

А вот что за нафик?

Контур имеет правильный размер, а путь создаётся в одном случае с отступом внутрь (на 0.3 мм), а в другом наружу и отверстия получаются меньше расчётных.
Прикладываю SVG, там два таких отверстия, сначала было создано верхнее, потом путём копирования было сделано внешнее, потом всё объекты преобразованы в контур, каждому сделана динамическая втяжка на 1.5 мм - в результате все пути мимо контуров.

G-код не прикладываю - там размеры соотв. нарисованному пути, собственно в процессе резки на глаз стала заметна разница в отверстиях.
Пробовал gcodetools-1.7 и gcodetools-dev.

P.S. А в "зелёном" описании инструмента "spindle rpm" не реализовано или это баг?

Nick · Сообщение **Nick** » 10 июл 2012, 12:47

Это потому, что контур не совсем контур, а динамическая втяжка, если у объекта есть трансформации, то втяжка будет реализовываться по разному.
Вообще Gcodetools использует параметр d, который есть во всех контурах и определяет их геометрию. Втяжки не поддерживаются форматом svg, поэтому чтобы их сохранять inkscape использует параметры
inkscape:original - содержащий геометрию оригинального контура
inkscape:radius - тут все понятно
и sodipodi:type = inkscape:offset, который говорит inskcape что это втяжка.

А для совместимости с форматом svg, inkscape создает параметр d, который задает результирующий оффсет. Его то и берет Gcodetools.

В общем

, лучше ко всем втяжкам применять Контур - Оконтурить объект (Ctrl+Shift+C).

UAVpilot писал(а):P.S. А в "зелёном" описании инструмента "spindle rpm" не реализовано или это баг?

пока не знаю

. Надо проверить...

Serg · Сообщение **Serg** » 10 июл 2012, 13:06

Понятно. Вобщем перед созданием пути полезно всему чертежу сделать оконтуривание.

Продолжаю приставать:

Задача: нужно отрезать некий кусок от заготовки, например сделать всё ту-же вырезку

: rect2983.png (1.59 КБ) 3570 просмотров

но уже не по площади, а отрезать по контуру. В данном случае делаем дугу (сектор элипса) и получаем холостой прогон между "углами".
Пробовал разорвать контур, но почему-то не получилось, видимо я ещё плохо освоил термины inkscape.

Как вариант прямой отрез: делаем прямоугольник с нулевой шириной - получаем один проход с заглублением и обратный холостой.

Nick · Сообщение **Nick** » 10 июл 2012, 13:39

Что-то не понимаю, что именно надо отрезать... нарисуй линией...

Serg · Сообщение **Serg** » 10 июл 2012, 14:11

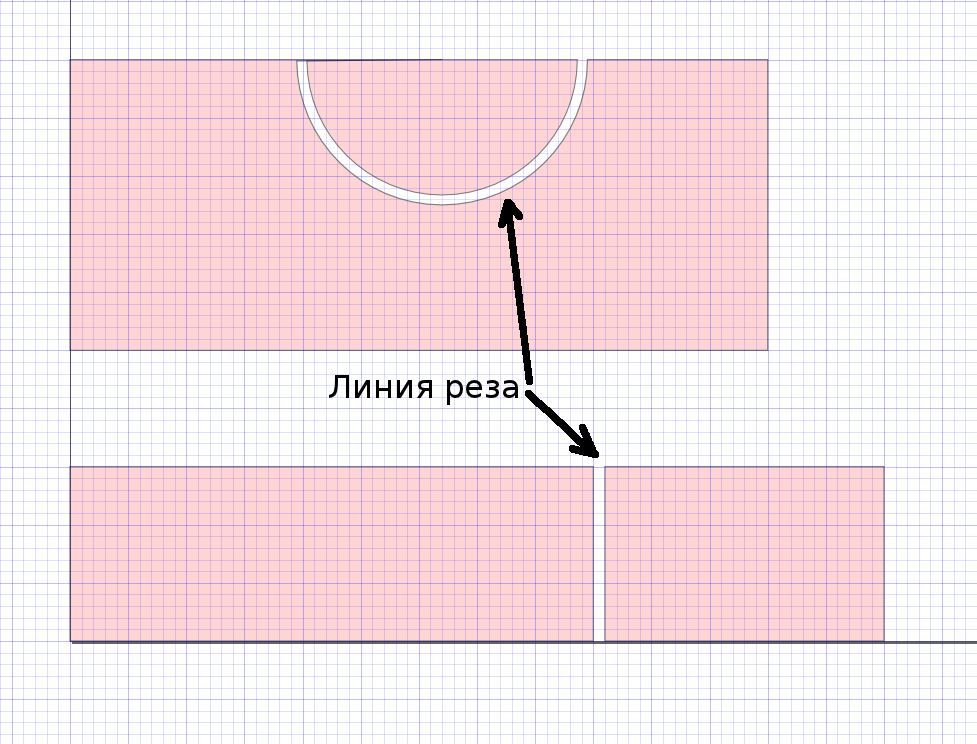

Вот так:

Линия реза должна быть минимальной ширины, равной диаметру фрезы.

Nick · Сообщение **Nick** » 10 июл 2012, 14:43

Т.е. тебе надо просто пол окружности отрезать и пол прямоугольника?

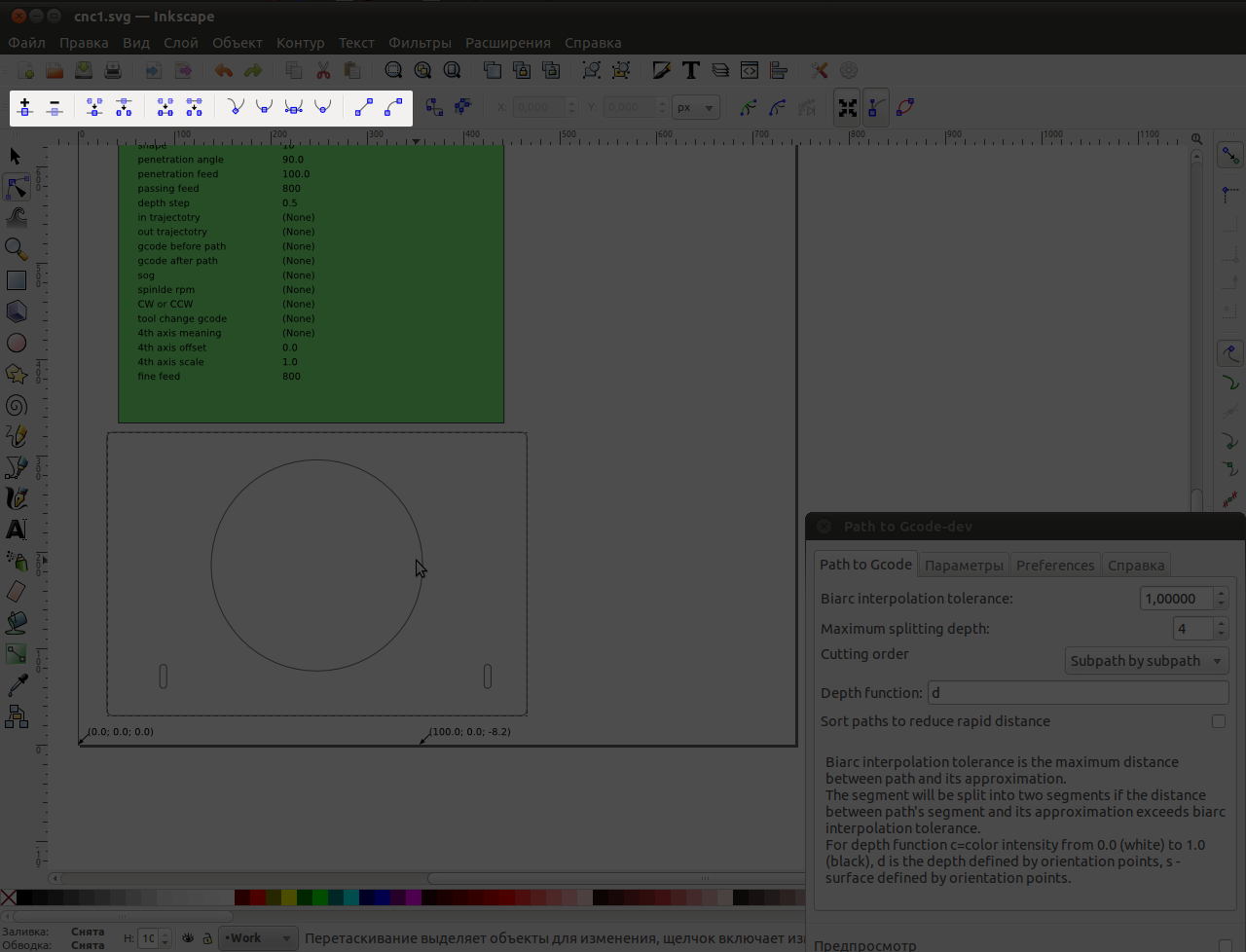

Тогда заходим в режим редактирования контура и удаляем все не нужное, не забываем пользоваться кнопочками:
