Gcodetools - plug-in Inkscape для экспорта в Gcode

Nick · Сообщение **Nick** » 07 дек 2009, 10:49

: Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

: Gcodetools cnc обработка площади

: Gcodetools CAM для токарных станков с чпу

: Gcodetools гравировка от Rene

: Bears by Durachko

Экспорт кривых в Gcode
Аппроксимация с использованием круговой интерполяции (G02 и G03)
Автоматическое разбиение кривых для достижения заданной степени точности
Обработка со сменой инструментов
Экспорт Gкода в параметрической или обычной формах
Добавление собственных заголовков и окончаний
Выбор единиц измерения
Многопроходная обработка
Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

Создание траекторий для обработки детали на токарном станке
Расчет чистового прохода
Задание заглубления при чистовом проходе
Задание количества чистовых проходов
Два различных метода вычисления чистовых проходов
Замена стандартных осей

Обработка площади контуров

Создание траекторий для обработки площади контуров
Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

Создание траекторий для обработки контуров фигурной фрезой
Задание произвольной формы фрезы

Библиотека инструментов

Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
Возможность копирования инструментов
Возможность обработки со сменой инструмента

Система ориентирования

Задание масштабирования по всем осям
Задание поворотов в плоскости ХY
Задание смещения по всем осям
Ориентация по произвольным точкам

Постпроцессор

Создание произвольной программы постпроцессора или выбор из стандартного набора
Масштабирование и смещение Gcode
Произвольная замена команд (в том числе одновременная замена)
Параметризация Gcode
Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

Выделение маленьких контуров (возможных артефактов area)
Проверка принадлежности инструментов
Проверка порядка обработки

Плоттерная резка

Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Установка (для просмотра содержимого нажмите на ссылку)

Видео уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Скриншоты (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Дополнения (для просмотра содержимого нажмите на ссылку)

Благодарности (для просмотра содержимого нажмите на ссылку)

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Nikita · Сообщение **Nikita** » 16 авг 2012, 11:25

спасибо огромное за развернутый ответ:)

Serg · Сообщение **Serg** » 16 авг 2012, 13:04

Nick писал(а):Ну ты же все равно привязываешься к каким-то объектам/точкам, от них можно циферками двигать. или я чего-то не понимаю? Опиши конкретную ситуацию.

ЗЫ посмотри вот такую штуку, там вроде было рисование окружностей из центра и по трем точкам:
http://cnc-club.ru/forum/viewtopic.php? ... 3%2A#p1200

Пример: прямоугольник скажем 97.3х61.8 мм, нужно в его углах разместить 4 окружности диаметром 8.4 мм, центры которых должны быть на расстоянии 13.7 мм от сторон прямоугольника.
В CADах я это сделаю просто вбив указанные цифры с клавиатуры, а в Inkscape придётся высчитывать координаты краёв окружностей.

С рисованием особых проблем нет и об этом дополнении знаю. Вопрос именно в удобстве процесса размещения объектов.

Serg · Сообщение **Serg** » 16 авг 2012, 13:16

Steel.ne писал(а): Каждый субконтур обрабатывается отдельно. Надо не просто жмакнуть "объединить" а еще и узлы соединить.

А может упросим Ника обучить generate_gcode запоминать предыдущие координаты и игнорировать перезды из них в них-же с подпрыгиванием на безопасную высоту?..

Nikita · Сообщение **Nikita** » 16 авг 2012, 15:15

дэээ было бы крутотенюшка:)

Nikita · Сообщение **Nikita** » 16 авг 2012, 15:39

Steel.ne писал(а):
Nikita писал(а):При обьединении контуров в инскапе визуально обьект становиться цельным (точка начала одна, в редакторе xml он один и цельный), но при преобразовании в g-код фреза в местах соединения составных контуров фреза поднимается на "z safe height", опускается и продолжает идти дальше. А хотелось бы чтобы она проходила такие места без подьемов/опусканий. Как этого можно добиться?

Каждый субконтур обрабатывается отдельно. Надо не просто жмакнуть "объединить" а еще и узлы соединить.
Проще изобразить это в танце:

У меня немножко другая задача: контуры соеденены (еще в CAD системе),точка перехода одна, но в G-коде фреза поднимается и опускается в этой точке. А мне надо чтобы она проходила не отрываясь.

Сообщение **Steel.ne** » 16 авг 2012, 16:31

Nikita писал(а): У меня немножко другая задача: контуры соеденены (еще в CAD системе),точка перехода одна, но в G-коде фреза поднимается и опускается в этой точке. А мне надо чтобы она проходила не отрываясь.

ну выложи ты этот контур, проще будет смотреть что там к чему. А так - гадаем.
Удали все остальное, оставь только этот контур и опаньки.

Nick · Сообщение **Nick** » 16 авг 2012, 19:02

UAVpilot писал(а):ример: прямоугольник скажем 97.3х61.8 мм, нужно в его углах разместить 4 окружности диаметром 8.4 мм, центры которых должны быть на расстоянии 13.7 мм от сторон прямоугольника.В CADах я это сделаю просто вбив указанные цифры с клавиатуры, а в Inkscape придётся высчитывать координаты краёв окружностей.

Эх танцевать так танцевать

Жаль звук не работает, микрофона нет. в двух словах создаем прямоугольник, делаем ему нужные размеры, потом окружность, опять ставим нужные размеры. Потом снепим окружность центром к краю и сдвигаем на 13,7 вверх и вправо. А потом фирменный трюк, выделяем все, дублируем и зеркалим по горизонтали и вертикали

. В конце стираем лишние прямоугольники.
Интересно, у кого быстрее получится у тебя в CAD или у меня в Inkscape

. (Это я еще в менюшки лазил, а если все на хоткеях, то вообще секунд в 30 можно уложиться

)
Видео тормозит, т.к. у меня комп оч слабый...
... обводка у кружочков очень тоненькая, но надеюсь вы их разглядите

https://www.youtube.com/watch?v=3Qfa5SasHkE

Nikita писал(а):У меня немножко другая задача: контуры соеденены (еще в CAD системе),точка перехода одна, но в G-коде фреза поднимается и опускается в этой точке. А мне надо чтобы она проходила не отрываясь.

Это как? Покаж SVG...
Блин... надо пост процессор написать, который все перемещения лишние уберет... что-нибудь придумаем....
всего-то делов многострочное регулярное выражение... может кто-нибуль возьмется написать

?

Serg · Сообщение **Serg** » 16 авг 2012, 20:59

Nick писал(а):Эх танцевать так танцевать

Согласен, можно, хоть и через одно место.
В скорости соревноваться бессмысленно, ибо пример в основном на скорость дублирования. Если положения окружностей будет разное, то будет совсем другой расклад.

Вобщем для полного счастья осталось generate_gcode допилить.

Nick · Сообщение **Nick** » 16 авг 2012, 22:02

Да, я схалявил

, но в том же Rhino чтобы ывполнить такую же опреацию придется:
1. делаем прямоугольник, размеры вводим во время создания, в принципе слегка проще.
2. делаем окружность, центр устанавливаем сразу в угол прямоугольника - в этом слегка проще, радиус тоже вводим при создании.
3. перемещаем окружность, а вот тут придется два действия делать, ибо переместить на 13,2 в двух направлениях не так уж и тривиально.
4 потом зеркалить.... в принципе может так же получиться.

Мое имхо, примерно одинаково выйдет...

Главный минус инка - все двухмерное

И еще в Рино была замечательная система интерфейса с "консолью" в которую можно было команды или параметры вводить, она значительно ускоряла работу, прямо в разы.

Что еще сложно делать в inkscape - это рисовать отрезки в произвольном направлении заданной длинны. Но для этого можно плагинчик присобачить....

Serg · Сообщение **Serg** » 16 авг 2012, 22:22

Обычно при черчении в CADах выбирается примитив, тыкается им примерно в нужное место и с клавы вводятся размеры, причём во многих не требуется целится в поля ввода значений. Позиционирование практически всегда выполняется относительно других объектов (и практически никогда в абсолютных координатах) - обычно выбирается точка позиционируемого объекта и точка другого объекта, относительного которого с клавы вводятся расстояния по XYZ. Этими точками могут быть вершины и центры объектов, в некоторых случаях грани и поверхности.

Двумерность тоже "напрягает" - для раскроя листового материала нормально и даже удобнее, но если чуть посложнее, то ось Z приходится в голове держать.

Nick · Сообщение **Nick** » 17 авг 2012, 05:07

Хмм... в Rhino такого не было, первый клик это уже сразу задание точки, смещение можно только последующим перемещением задать. Т.е. окружность не нарисовать сразу в нужном месте.

Nikita · Сообщение **Nikita** » 17 авг 2012, 11:23

http://www.fayloobmennik.net/2123849 вот сылка на контур

Nick · Сообщение **Nick** » 17 авг 2012, 12:20

Сейчас гляну, а чего на обменник кинул, а не сюда залил?

Nick · Сообщение **Nick** » 17 авг 2012, 12:27

Вот:

Nikita · Сообщение **Nikita** » 17 авг 2012, 13:09

Nik, после выделения всех точек, что надо нажать. какую функцию?:) где она находиться то...

Nick · Сообщение **Nick** » 17 авг 2012, 13:24

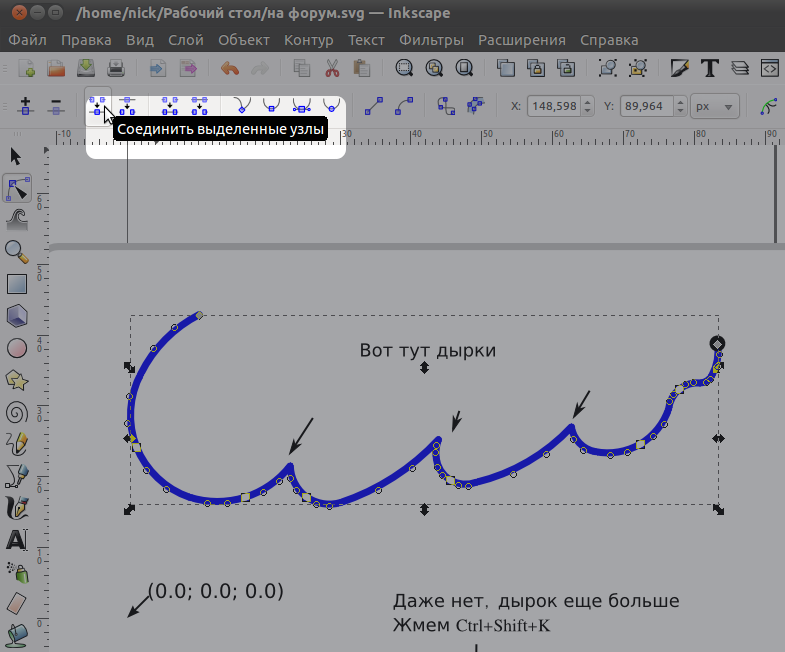

Вот тут, и не все точки выделяй! Крайние две не надо!

Nikita · Сообщение **Nikita** » 17 авг 2012, 13:38

что то у меня при нажатии на данную функцию никаких изменений нет... может от версии inskape зависит?

Nick · Сообщение **Nick** » 17 авг 2012, 13:48

Попробуй после этого нажми Меню-Контур-Разбить, разбивается он на несколько частей или нет?

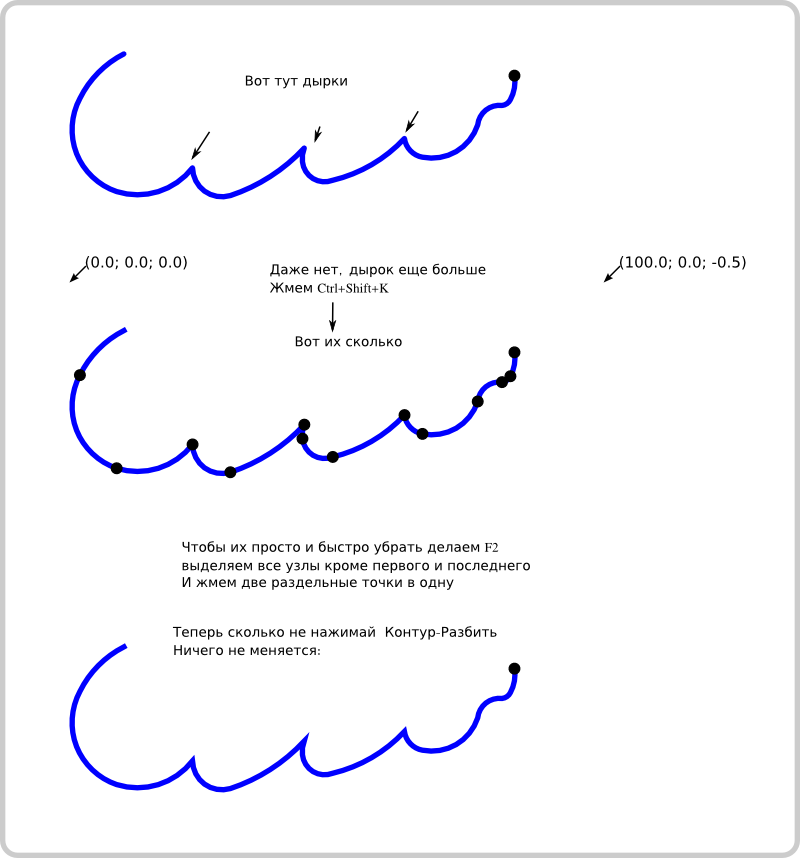

Посмотри в svg который я на два сообщения выше прицепил, там три контура, первый твой, последний как должно получиться.

Nikita · Сообщение **Nikita** » 17 авг 2012, 13:51

разбивается. да твой контур последний обрабатывается как надо. Если тебе несложно мог бы ты видео выложить-может я чего неправильно делаю...

Nikita · Сообщение **Nikita** » 17 авг 2012, 14:11

все разобрался, спасибо за помощь!
