Gcodetools - plug-in Inkscape для экспорта в Gcode

Nick · Сообщение **Nick** » 07 дек 2009, 10:49

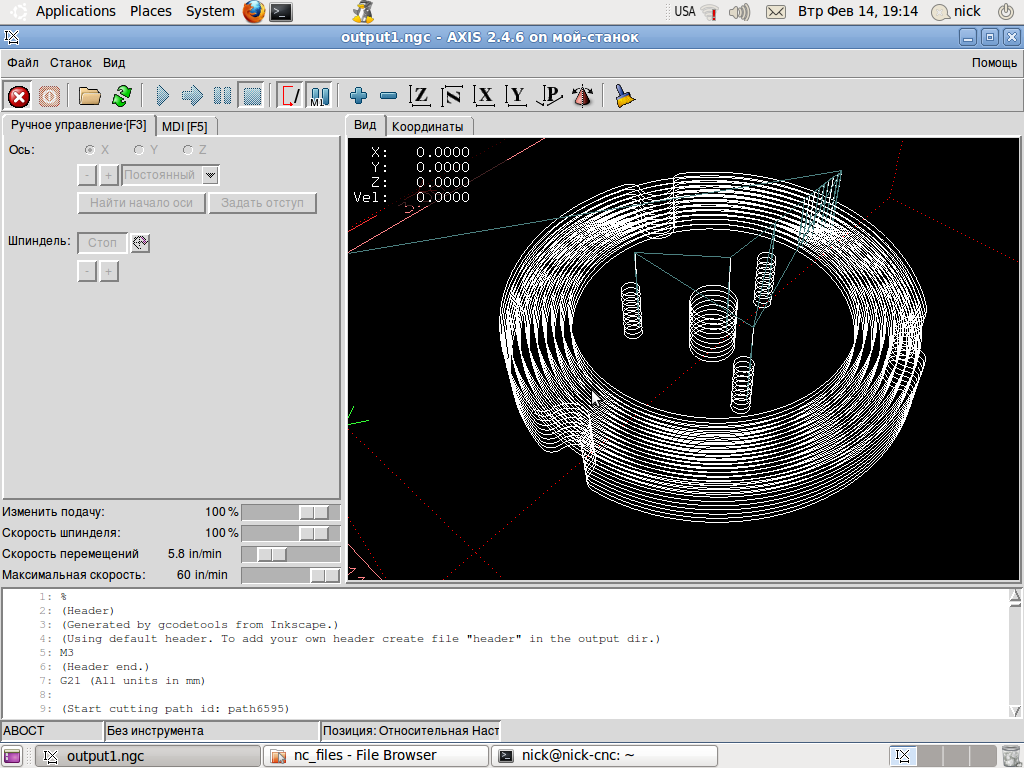

: Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

: Gcodetools cnc обработка площади

: Gcodetools CAM для токарных станков с чпу

: Gcodetools гравировка от Rene

: Bears by Durachko

Экспорт кривых в Gcode
Аппроксимация с использованием круговой интерполяции (G02 и G03)
Автоматическое разбиение кривых для достижения заданной степени точности
Обработка со сменой инструментов
Экспорт Gкода в параметрической или обычной формах
Добавление собственных заголовков и окончаний
Выбор единиц измерения
Многопроходная обработка
Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

Создание траекторий для обработки детали на токарном станке
Расчет чистового прохода
Задание заглубления при чистовом проходе
Задание количества чистовых проходов
Два различных метода вычисления чистовых проходов
Замена стандартных осей

Обработка площади контуров

Создание траекторий для обработки площади контуров
Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

Создание траекторий для обработки контуров фигурной фрезой
Задание произвольной формы фрезы

Библиотека инструментов

Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
Возможность копирования инструментов
Возможность обработки со сменой инструмента

Система ориентирования

Задание масштабирования по всем осям
Задание поворотов в плоскости ХY
Задание смещения по всем осям
Ориентация по произвольным точкам

Постпроцессор

Создание произвольной программы постпроцессора или выбор из стандартного набора
Масштабирование и смещение Gcode
Произвольная замена команд (в том числе одновременная замена)
Параметризация Gcode
Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

Выделение маленьких контуров (возможных артефактов area)
Проверка принадлежности инструментов
Проверка порядка обработки

Плоттерная резка

Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Установка (для просмотра содержимого нажмите на ссылку)

Видео уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Скриншоты (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Дополнения (для просмотра содержимого нажмите на ссылку)

Благодарности (для просмотра содержимого нажмите на ссылку)

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

sandman · Сообщение **sandman** » 16 янв 2012, 18:38

Gcodetools должен выдавать ошибку, если не может создать файл... Типа вот такой
"Can not write to specified file!
/home/output_0001.ngc"
Или вот такой:

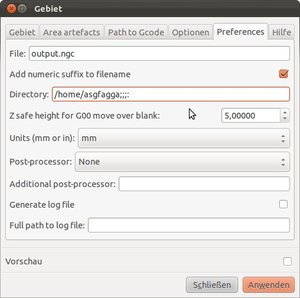

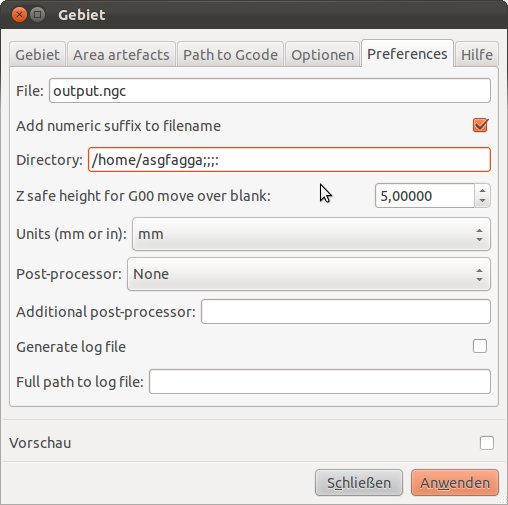

"Directory does not exist! Please specify existing directory at Preferences tab!"

Если бы что то такое выходило бы, я бы сразу нашёл проблему, но как ни странно сообщение об ошибке не появлялось...

Ладно, посмотрим что дальше будет.

Nick · Сообщение **Nick** » 16 янв 2012, 20:14

Странно, а что за система, и какой был директорий?
В gcodetools есть несколько проверок на существование директория и на возможность записи в директорий, и если хотя бы одна не срабатывает выдается ошибка.
А если набрать директорий типа совсем не существующий директорий jjvh;klsj g;sjskfglj?

sandman · Сообщение **sandman** » 16 янв 2012, 21:17

Система Ubuntu 110.10 64 bit стандартная, без emc, на неё даже симулятор emc не ставится, требует python2.7-gnome2
Вот:

Nick · Сообщение **Nick** » 16 янв 2012, 21:22

А по русски или по английски это как может примерно звучать?
И скинь свой svg на всякий случай.

sandman · Сообщение **sandman** » 16 янв 2012, 22:51

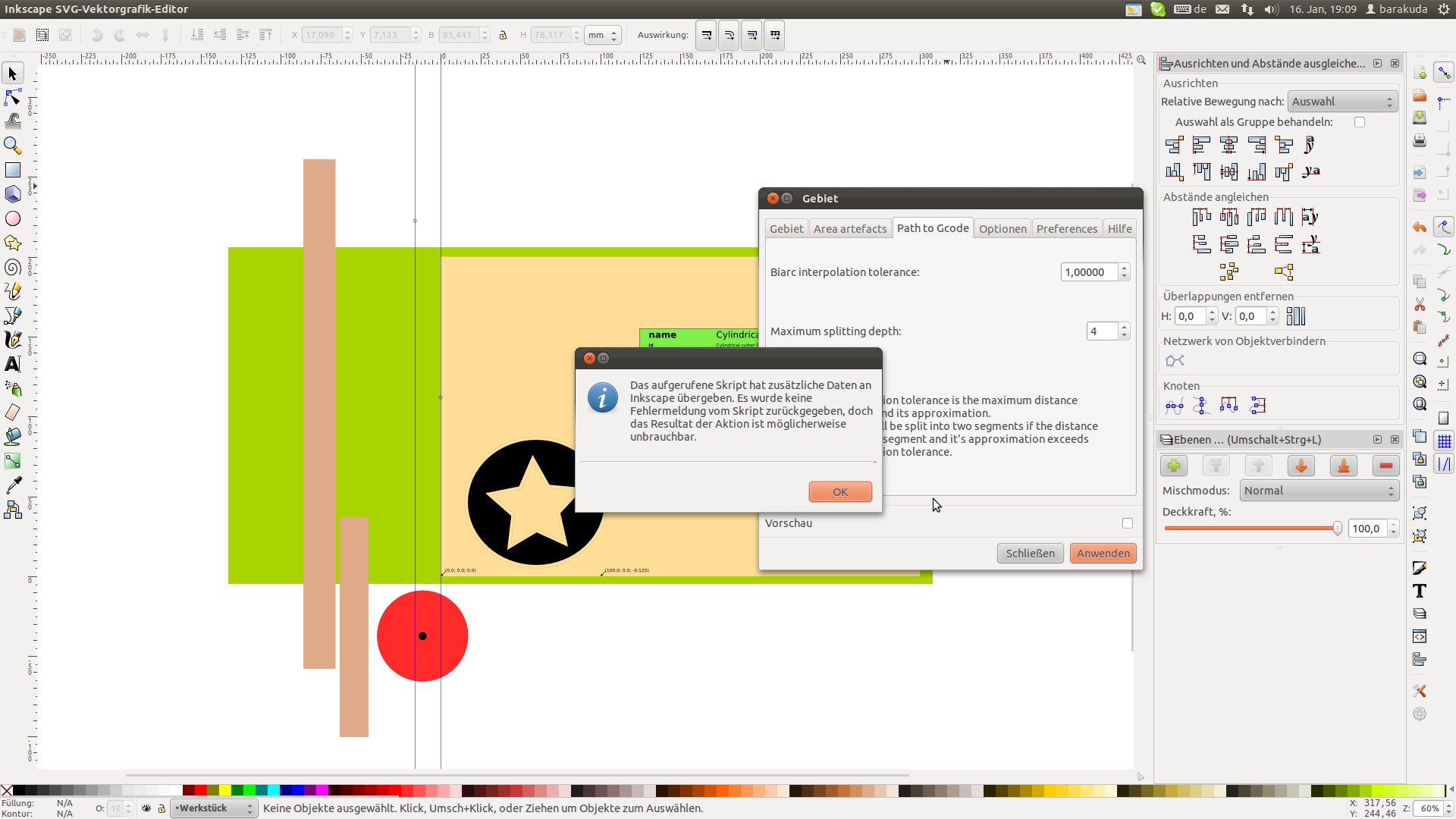

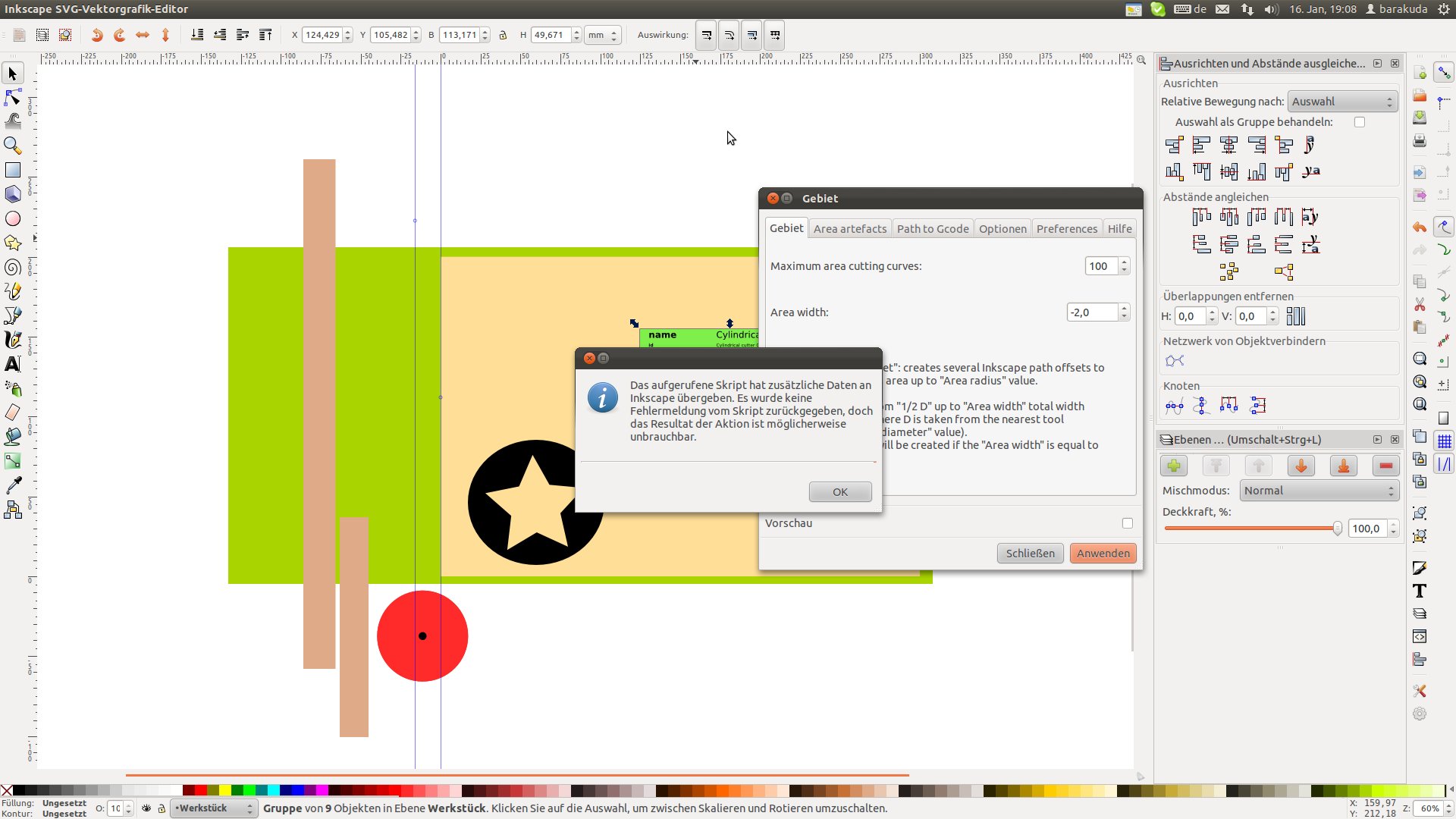

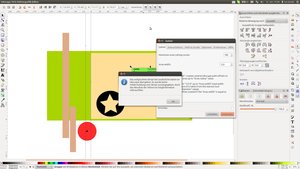

"Вызванный вами скрипт передал инскейпу дополнительную информацию. Скрипт не выдал никаких сообщений об ошибках, но результат его работы может быть не рабочим"
А svg файл при этом роли не играет, как только поправил путь, сразу пошло с областью и path to Gcode...

Nick · Сообщение **Nick** » 17 янв 2012, 00:37

Хммм... странно, попробовал сейчас на ноуте жены, тоже на 11.10 - не выдает никаких ошибок... Надо будет подробнее изучить...
Похоже, что-то обновилось и контроль ошибок стал работать по-другому...

Сообщение **roach** » 19 янв 2012, 07:47

Nick писал(а): Ок, вот краткий урок:
Gcodetools - CAM для токарных станков с ЧПУ

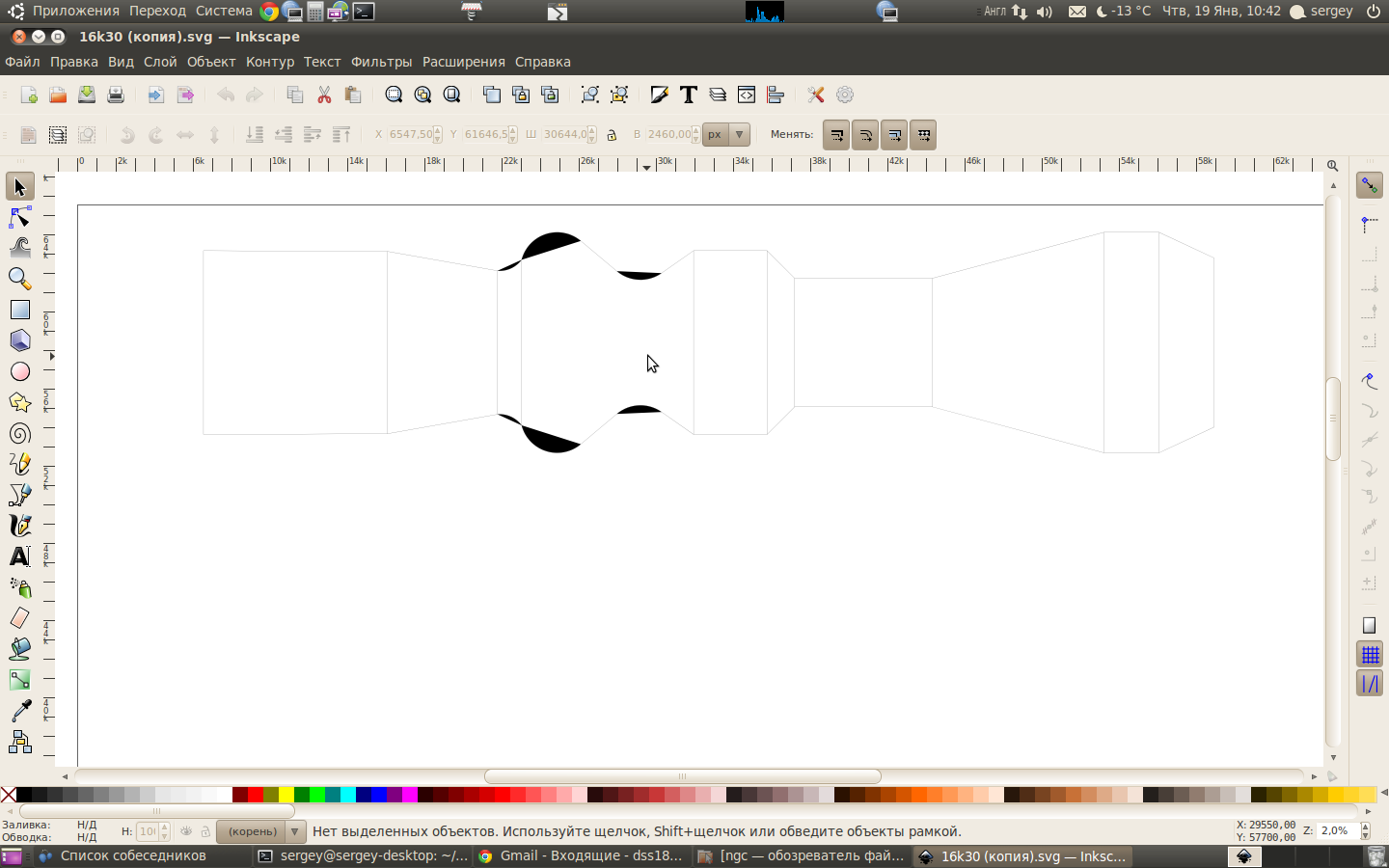

1. Открываем файл, смотрим, что там есть. Видим много отдельных контуров. И очень большой размер, где-то 14 метров на 1.5 метра. Хотя, может это нормально .
Вложение Снимок.png больше недоступно
У меня как то странно открывается, с черными округлостями:

Nick · Сообщение **Nick** » 19 янв 2012, 10:13

Это нормально - у тебя все линии это отдельные кусочки, незамкнутые, если добавить им заливку, то они заливаются, как будто у них есть линия из последней точки в первую. На прямых это не заметно, а вот на изгибах - да. Можешь просто убрать заливку (внизу слева в палитре крестик, кликаешь на него) (чтобы менять обводку можно кликать по палитре, только с Shift, или все это есть в диалоге Ctrl+Shift+F)

Сообщение **roach** » 19 янв 2012, 11:03

Nick писал(а): 3. Теперь у нас есть 1 контур, но в нем есть несколько частей (субконтуров не соединенных линией, их конечные точки совпадают, но они всеравно разделены). Для их соединения выбираем все контрольные узлы (F2), кроме крайнего правого и левого и нажимаем кнопку объединить узлы (ту на которую наведена мышь).

не получается такой картинки) у тебя стрелки внутри выделения((
и линию вращения как рисовать?
з.ы.
ник, извини, но первый раз в инкскейпен

Nick · Сообщение **Nick** » 19 янв 2012, 11:08

Выделяешь контур, F2 - появятся все контрольные узлы, потом тупо выделяешь все точки кроме крайних (обводишь их квадратиком).

Линия вращения будет линия в точках ориентации. Вообще можешь нажать на рисовалку кривых безье (под карандашем) и включит прилепание на экране справа, к средним точкам отрезков (или площадок) и нарисовать линию по-центру.

roach писал(а):ник, извини, но первый раз в инкскейпен

Я тоже когда-то начинал

.

Hoksmur · Сообщение **Hoksmur** » 14 фев 2012, 15:16

Вопрос есть, не совсем в топик, но..
Есть деталь с отверстием 3мм, есть фреза диаметром 2мм.
Какая софтина из CAM сможет нормально отверстие отработать? Gcode ещё не пробовал, так как инкскейп незнаю. Протестите, если кому не лениво?

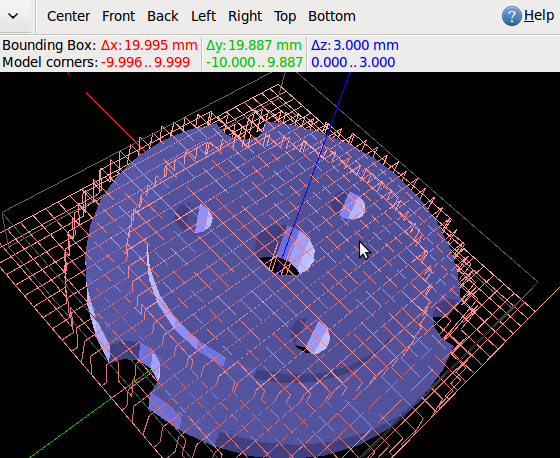

PyCAM, например,делает растровую обработку, и один заход в отвестие - и всё. А по идее он в отверстии должен инструментом нарисовать окружность диам. 1мм. Даже на финишной обработке. Интересно именно трёхмерная обработка, а не листовой раскрой - с ней ArtCAM вроде справляется.
Или я не всё настроил у pyCAM?
Второй вопрос - у pyCAM-a есть отдельный файл с надписями? А то с английским не очень, а так бы раз сел, перевёл - и радовался.

Nick · Сообщение **Nick** » 14 фев 2012, 15:46

Тебе нужно просто по отверстию пройтись? Так это можно и вручную написать.
G0 X-- Y-- Z--
G2 X-- Y-- Z-- I.5 J0 (окружность диаметром 1мм с центром в X-- + 0.5мм, точнее даже не окружность, а виток спирали получится с смещением по Z).
...
G2 X-- Y-- Z-- I.5 J0 (окружность диаметром 1мм с центром в X-- + 0.5мм, в конце пройтись еще кружок, чтобы дорезать все до конца.).

Hoksmur · Сообщение **Hoksmur** » 14 фев 2012, 17:15

Не то, всё равно спасибо.
Пример - отверстие 2 мм, инструмент 2мм, сетка не попала на центр отверстия - его не обработало. Примерно так.
PS: А FreeCAM рисует детальку после предполагаемой обработки.. Любопытно.
PPS: Направьте, что умное почитать по режимам резания, пластиков-полимеров в частности? Лучше в личку, чтобы не плодить оффтопик.

Nick · Сообщение **Nick** » 14 фев 2012, 17:34

Такую деталь лучше обрабатывать при помощи контурных траекторий.

Вот два варианта:
1. С использованием Gсodetools.

Рисуем верхний кружок, и большой внешний круг, вычетаем один из другого получаем бублик. Делаем ему оффсет на радиус фрезы, чтобы не срезать лишнего (или сразу правильно вычисляем размеры). Добавляем точки ориентации и назначаем нижний край обработки равный нужному заглублению
Делаем слой ниже, рисуем на нем отверстия. (тоже с поправкой на размер фрезы), добавляем на него точки ориентации и выставляем нижний край обработки до низа изделия.
Делаем слое еще ниже и добавляем на него внешний контур. Добавляем описание инструмента, выставляем необходимые параметры обработки и выполняем Path-to-Gcode.

2. Можно воспользоваться GNU CAM - простенькая программка на которой можно описать такую обработку.
Какие еще детали планируешь делать?

По режимам обработки не подскажу - не специалист. Спроси в разделе обработки, на форуме есть люди, которые в этом понимают гораздо лучше меня

.

Hoksmur · Сообщение **Hoksmur** » 14 фев 2012, 17:45

Nick писал(а): Такую деталь лучше обрабатывать при помощи контурных траекторий.

Согласен. Тока куда пнуть PyCAM , чтобы он это понял? Есть в стратегиях "Contour (polygon)" и "Contour (follow"). Осваиваю, в общем. Ну почему они надписи в отдельный файл не вынесли?
Закончил, пока писал сообщение.. последний вариант - вроде то, что надо.

Есть ещё одна неявная проблемма - в stl файле ВСЕ поверхности разбиваются на треугольники, и поэтому программа генерации не имеет возможности отличить окружность от ломаной линии..

Nick · Сообщение **Nick** » 14 фев 2012, 18:32

Hoksmur писал(а):Согласен. Тока куда пнуть PyCAM , чтобы он это понял? Есть в стратегиях "Contour (polygon)" и "Contour (follow"). Осваиваю, в общем. Ну почему они надписи в отдельный файл не вынесли?

Есть исходник? Возможно они воспользовались утилитой get_text, тогда перевод будет сделать просто.

Hoksmur писал(а):Есть ещё одна неявная проблемма - в stl файле ВСЕ поверхности разбиваются на треугольники, и поэтому программа генерации не имеет возможности отличить окружность от ломаной линии..

Никак, если поверхность в треугольниках, то в кривые назад не перевести.

Кстати набросал быстро твою детальку в inkscape и сделал экспорт в Gкод. Размеры брал на глаз вот, что получилось. Кстати все окружности сделаны из арок, т.е. будут максимально гладкими

:

Hoksmur · Сообщение **Hoksmur** » 14 фев 2012, 19:29

Крут!

Тока в этом случае деталь в два слоя описывается, в следующий раз я незнаю во сколько будет.А она мне 1 шт нужна, т.к. на датчик Ренишоу и для себя только. Каждый раз так - результат поражает, но доооолго... (а сам: "или всё же инкскейп осваивать?...")

С Пикамом если сделаю эту детальку - отпишусь подробней.

Nick · Сообщение **Nick** » 14 фев 2012, 19:39

Ухты, свой Renishaw, как сделаешь напиши!

ЗЫ В inkscape нет ничего сложного, просто рисовалка, но вникнуть в Gcodetools придется

. И возможности ограничены. Про pycam тоже интересно!
ЗЫЫ Эх вот бы еще кто-нибудь сделал самодельный лазерный контроль инструмента от Renishaw

!

Vasily · Сообщение **Vasily** » 11 мар 2012, 15:31

Привет всем! может кто подскажет как правильно сгенерить Gcode в Inkscape, опыта пока у меня нет только купил станок, пытаюсь гравировать текст по контуру буквы но получается какой-то бред, по форуму ничего подобного не нашел, есть описания сложных деталей а простого ничего нет, вот что у меня получается.

Test_0001.ngc: (5.61 КБ) 784 скачивания

_taras_ · Сообщение **_taras_** » 12 мар 2012, 00:57

как правильно сгенерить Gcode в Inkscape

Инструкцию нашли и читали?
А какя проблема в Вашем коде? У меня все отображается нормально.
