Анодирование алюминия

dpss-2 · Сообщение **dpss-2** » 06 июн 2020, 18:35

john1987887 писал(а): В конце напруга не поднимается больше 40 вольт, при постоянно поддерживаемом токе.

При какой конечной толщине окисной пленки? Мне нужна толстая. Очень. Под дальнейшую алмазную шлифовку. 100 микрон самый минимум.

john1987887 · Сообщение **john1987887** » 06 июн 2020, 19:19

Мне нечем настолько точно пленку померить. Могу сказать, что нифига не тонкая, это точно. Алмазный надфиль до металла сносит только с третьего движения. Обычный надфиль скользит.

dpss-2 · Сообщение **dpss-2** » 06 июн 2020, 19:45

john1987887 писал(а):Мне нечем настолько точно пленку померить. Могу сказать, что нифига не тонкая, это точно. Алмазный надфиль до металла сносит только с третьего движения. Обычный надфиль скользит.

Косвенно можно оценить по напряжению, а на прямую нужно делать шлиф и под металлографический микроскоп. Микроскопы в хозяйстве есть, много разных

, и опыт работы имеется.

nik1 · Сообщение **nik1** » 06 июн 2020, 19:59

Когда планируешь запустить?

Kupfershcmidt

Полезная тема. Подписуюсь.

dpss-2 · Сообщение **dpss-2** » 07 июн 2020, 14:41

nik1 писал(а):Когда планируешь запустить?

С кислотостойким теплообменником нужно разобраться. Вариант с совмещением с катодом будет работать плохо. Эта тема пойдет после оживления КИМ и токарно-фрезерного, где-то через несколько месяцев.

Atom42 · Сообщение **Atom42** » 18 июн 2020, 18:20

john1987887 писал(а):Морозим до 0 -5 и можно совать детали. Плотность тока 1.5 А на квадратный дециметр. Краситель Санодал.

А как окрашивается холодное, нормально? Вроде поверхность не пористая, краска как держится? Если правильно понимаю, то окрашивается при теплом анодировании, градусов 19.
john1987887, если не сложно, можно подробней про само окрашивание?

john1987887 · Сообщение **john1987887** » 18 июн 2020, 18:44

От -5 красится хорошо. При -10 уже фиг покрасишь. +19 это теплый анокс, можно ногтем соскрести при желании и достатке кальция в организме

Я крашу все в черный, он хорошо ложится. Для ярких цветов уже нужно от +17 до +22 анодировать, если ниже то яркости нет совсем.

Atom42 · Сообщение **Atom42** » 18 июн 2020, 19:05

Понятно, спасибо!
Я себе тоже собрал "установку" -2 +2(думаю и ниже опустит, но не пробовал) где-то в этом диапазоне пробую. Собрал буквально на днях, особых достижений нет, пару раз тестовых только и успел попробовать. Правда красить не пробовал вовсе, мне в целом нравится и без краски как получается. Требования к покрытию по толщине покрытия нет. Но думаю черный тоже можно было бы попробовать.
Если кому интересно:
Установку собрал из оконного кондиционера, брал пару лет назад б/у за 1000 р, испаритель из нержавейки мне холодильщики согнули (8мм трубка). Циркуляция имеется, насос кислотостойкий на директе за 2000 был взят. Емкость из нержавейки сварили, объем 160 литров, все в пенопласт 50мм. С +18 до -2 -3 охлаждает за несколько часов.
Сейчас переделываю трубопровод циркуляции, полипропиленовые краны оказались слабо стойкими к кислоте, хотя пробно мариновал в кислоте несколько суток, показалось, что шарик в кране не растворяется и все нормально, ан нет))

john1987887 · Сообщение **john1987887** » 18 июн 2020, 19:57

Открою страшную тайну. Помпа для аквариума за 750р отлично гоняет кислоту месяцами.

dpss-2 · Сообщение **dpss-2** » 19 июн 2020, 14:29

Atom42 писал(а):Емкость из нержавейки сварили, объем 160 литров

Вы уверены, что нержавейка будет стоять в серной кислоте, пусть и не сильно концентрированной?

Сообщение **aftaev** » 19 июн 2020, 14:45

dpss-2 писал(а):Вы уверены, что нержавейка будет стоять в серной кислоте, пусть и не сильно концентрированной?

Смотря какая нержа, и какая концентрация. С концентрированной серной проблем меньше, чем с разбавленной

john1987887 · Сообщение **john1987887** » 19 июн 2020, 15:04

С кислотой нужен только пластиковый бак. Нержа не держит. Раствор быстро запоганится.

Atom42 · Сообщение **Atom42** » 20 июн 2020, 05:40

dpss-2 писал(а):Вы уверены, что нержавейка будет стоять в серной кислоте, пусть и не сильно концентрированной?

Не уверен, но пробую. Ванна пока стоит нормально, а вот бачек сваренный с другова листа реагирует активно, муть и взвеси в нем образуются. Делалось из того что было, по сути это модель на которой просто процесс проверяю, сейчас нужно понять как это все работает, какой результат.
У меня линия под химическое никелирование собрана из пластиковых ванн, в леруа брал. Они мне по размеру подходят отлично, а вот под анодирование объем и размер нужен, подходящего ничего нет пока.

Atom42 · Сообщение **Atom42** » 20 июн 2020, 05:44

john1987887 писал(а):Я крашу все в черный, он хорошо ложится.

Не поделишься ссылкой где краситель можно взять?

john1987887 писал(а):Раствор быстро запоганится.

john1987887, а как понять, что раствору конец, как контролировать, чисто визуально или на деталях тоже как-то проявляется?

john1987887 · Сообщение **john1987887** » 20 июн 2020, 06:00

Atom42 писал(а):Не поделишься ссылкой где краситель можно взять?

Санодал, в Галреахим. Но они только с ИП и юриками работают, как физ. лицо не купить и только от 0.5кг, а это 12 тыщ.

Atom42 писал(а):а как понять, что раствору конец, как контролировать, чисто визуально или на деталях тоже как-то проявляется?

Когда на катоде выпадет красный осадок меди и станет толстым, значит ужо пора...

Atom42 · Сообщение **Atom42** » 20 июн 2020, 17:58

john1987887 писал(а):Санодал, в Галреахим.

Знаю я их, не очень хорошие впечатления от одного из их сотрудников, сопровождение ужасное. Брал у них в первый раз Нихем 2505, кое как отгрузили, перевозка обошлась просто космос по цене, сами они не возят до ТК, а курьера больше часа мурыжили, в итоге забор груза был дорогим. Второй раз так и не получилось закупиться. Плюнул на эту фирму. Сменил на ижевскую фирму Криптон, тем же самым занимаются, небо и земля по впечатлениям. Запрошу этот Санодал в Криптоне, надеюсь не придется к первым обращаться)).

john1987887 · Сообщение **john1987887** » 20 июн 2020, 18:04

Согласен, Галреахим будто одолжение делают, продавая тебе краситель. Но пока больше не видел эту краску.

Atom42 · Сообщение **Atom42** » 20 июн 2020, 18:34

john1987887 писал(а):Согласен, Галреахим будто одолжение делают, продавая тебе краситель. Но пока больше не видел эту краску.

Я отпишусь, если будет информация по ижевску.
На всякий случай, если решишь их сменить, например на тот же Криптон, то молчи, что работал с Галреахим. Не возьмут без уговоров. Я неделю звонил и упрашивал

, серьезно. Они то ли в холдинге, не то в группе какой, в общем клиентов друг у друга не уводят. Криптон делал запрос на предмет того, что бы забрать клиента к себе, благо я никому не нужен со своими копейками, меня и отдали мне на радость

Atom42 · Сообщение **Atom42** » 22 июн 2020, 15:47

Да, к сожалению Санодал только в Галреахиме есть.
По мой ванне есть позитив, она стойкая оказывается, ванна и раствор без изменений, в целом больше 10 дней как залита.

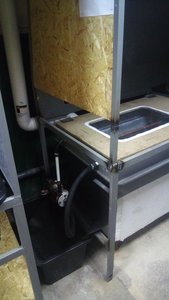

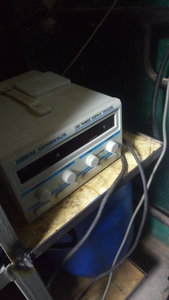

Покажу несколько фото как у меня это реализовано. На фото в растворе как бы зелень, на самом деле она не такая зеленая как кажется. Зелень "пришла" из бачка, который я по началу поставил в систему циркуляции. Заподозрив неладное, убрал все трубы и сделал по простому. Напор с насоса стал прям сильно лучше. А весь огород с трубами делал для удобства обслуживания ванны.

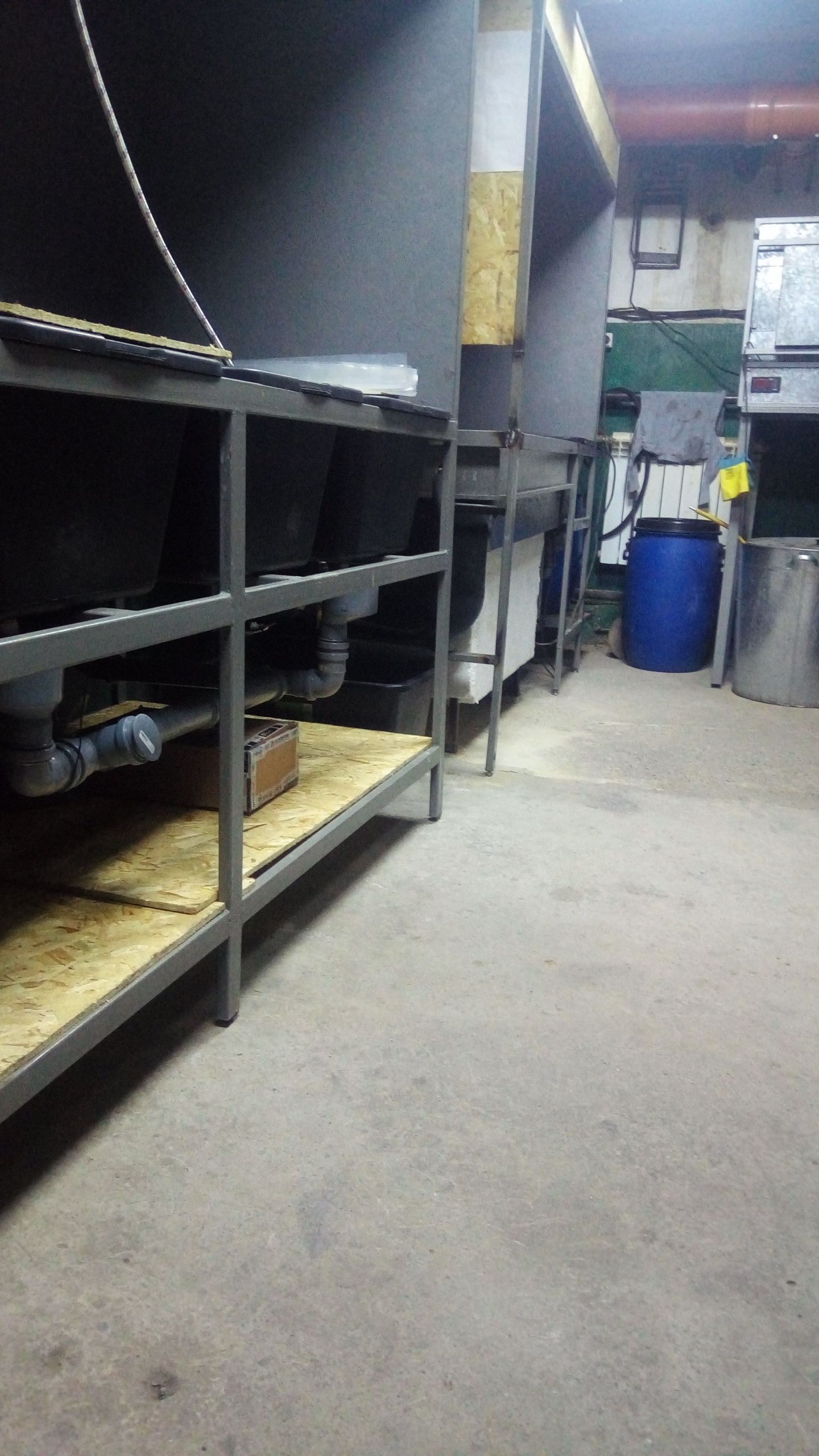

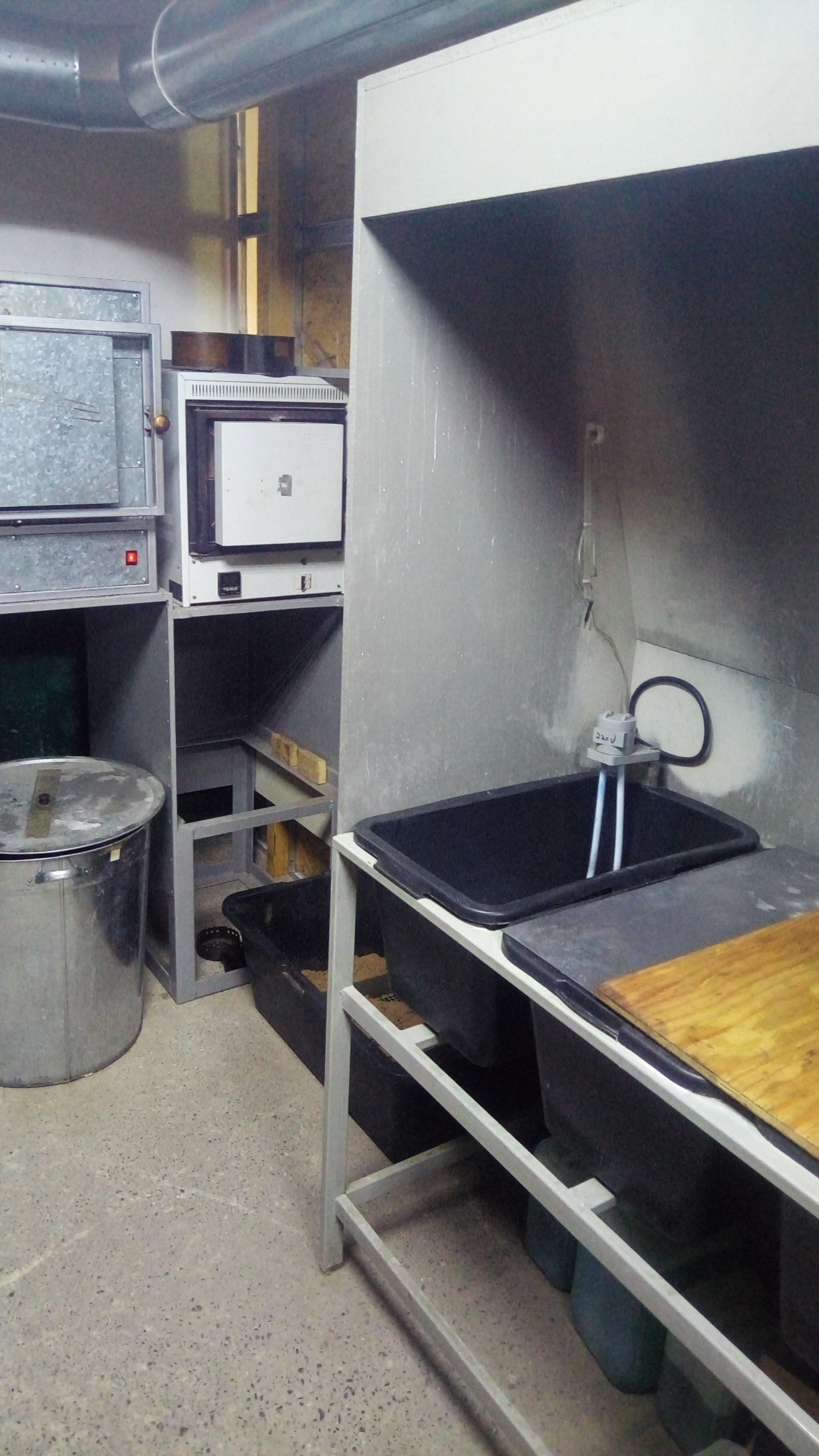

В общем у меня в цеху целый угол по всякие нужности, одним словом его не обозвать только как-то так "Непонятный участок в цеху, не гальваника и не компрессорная и не термичка"
Химическое никелирование больше года юзаю, анодирование только начал.
