Решил завести отдельную тему.

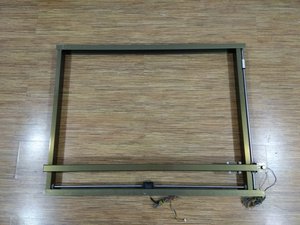

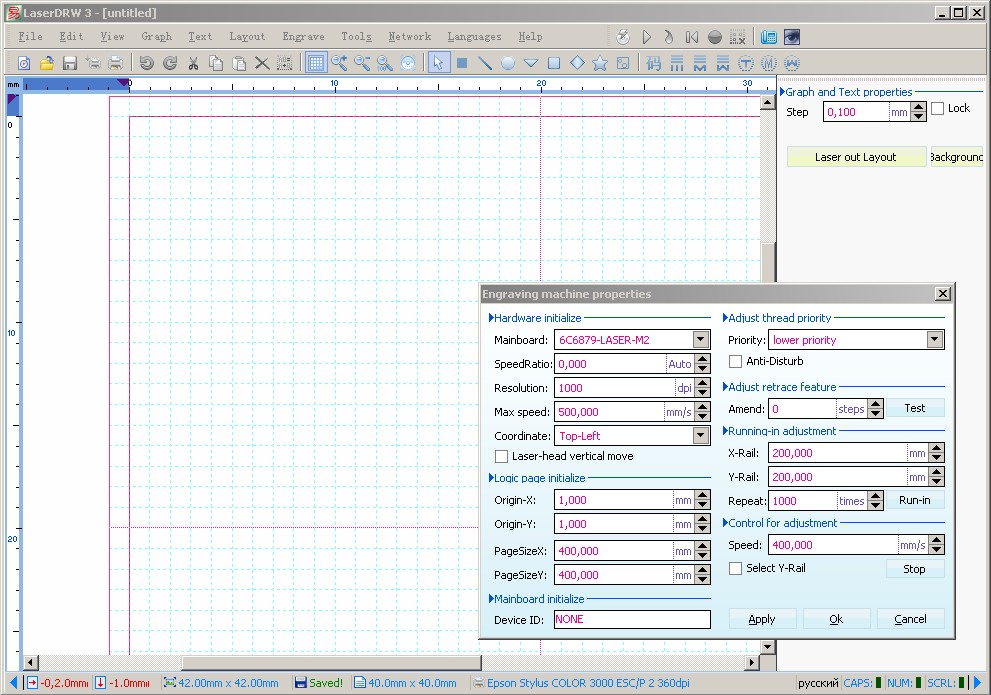

Плоттер (или координатная система перемещения зеркал, в общем даже незнаю как и назвать правильно) + контроллер + лицензионное ПО 2 шт в комплекте с USB ключём. Плоттер для станка с полем 40*60 см, укомплектован шаговыми двигателями, концевиками, ремнями, в общем только подключить к контроллеру (зеркал нет). Контроллер имеет выходы на шаговые, концевики, модуляцию лазера, питание +5 и + 24 вольта. В комплекте 2 китайские проги - LaserDRW и CorelLASER, есть английский интерфейс. Одна полностью самостоятельная, вторая дополнение в КорелДро, можно напрямую жечь. Скриншот LaserDRW прилагаю, открыто меню настройки параметров станка, вроде бы всё понятно, мне кажется даже проще чем Mach3. Ценник 13 тыщ за комплект, по отдельности 8 плоттер 5 плата с ПО.
Тему планирую развивать, договорился о поставках ВСЕХ узлов для сборки лазерных гравёров, кроме корпуса
(нафига 80 кг железа через границу тащить ?), так что скоро будет всё остальное, кому интересно - следите за развитием ветки.

[aftaev]

гравировать растром на лету может?

[michael-yurov]

Прикольно,
Я так понимаю, нужна еще трубка, генератор для нее, охлаждение и зеркала?,
а драйверы для моторов уже на плате?
И интересует что он в итоге сможет делать?
Гравировать мне не интересно, а вот если бы резать, хотя бы тонкое оргстекло...

[Тенгель]

Прикольно,
Я так понимаю, нужна еще трубка, генератор для нее, охлаждение и зеркала?,
а драйверы для моторов уже на плате?
И интересует что он в итоге сможет делать?
Гравировать мне не интересно, а вот если бы резать, хотя бы тонкое оргстекло...

Да, трубки и всё остальное скоро будет.
Плата уже с драйверами.
LaserDRW заточена для гравировки растра, CorelLASER ещё не разбирался с ним. В пути ещё контроллер, какой то самый дорогой многофункциональный, в комплекте аж 3 USB ключа, под весь китайский лицензионный софт для лазеров, надеюсь будут возможности для векторной резки.
Ценники радуют, например этот контроллер уже с выходом на шаговые (то есть с интегрированными драйвера), с двумя ЛИЦЕНЗИОННЫМИ прогами стоит дешевле одного Mach3, даже с учётом моего неплохого навара.

[vovafed]

у плотера винтовая передача? какой шаг винта? фото можно по подробнее

[aftaev]

В пути ещё контроллер, какой то самый дорогой многофункциональный,

скорее всего DSP контроллер который может гравировать на лету. Интересно скока стоить будет?

[Тенгель]

Не, DSP контроллеры не планировал возить, поскольку не смогу обеспечить информационную поддержку. То есть привезти конечно могу, но без всяких обязательств.

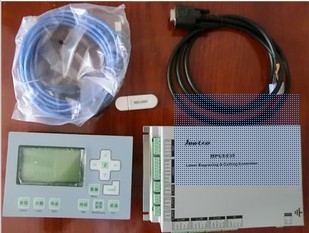

MC 6535
Вдруг там китайский интерфейс ?

у плотера винтовая передача? какой шаг винта? фото можно по подробнее

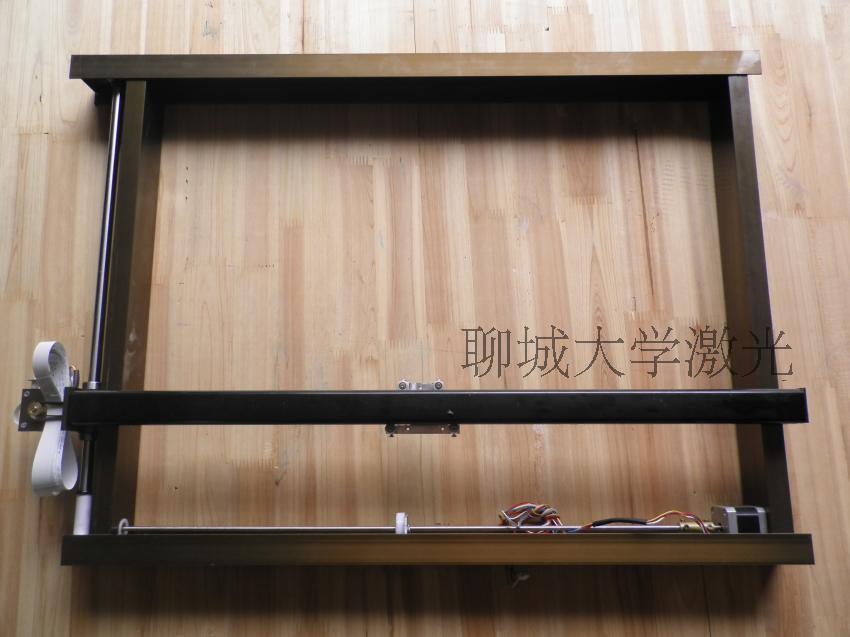

Нет, плоттер на зубчатых ремнях. Один по оси Х (головка с линзой), и два по Y, с двух сторон портала, дабы небыло перекосов, вал одного шаговика на обе стороны удлинён. Фотик куда-то задевал, найти не могу ....

[Тенгель]

Прикольно,
Гравировать мне не интересно, а вот если бы резать, хотя бы тонкое оргстекло...

Поразбирался с софтом, при выводе файла есть 3 реэжима - "гравировка", "резка", и "маркировка".

[Тенгель]

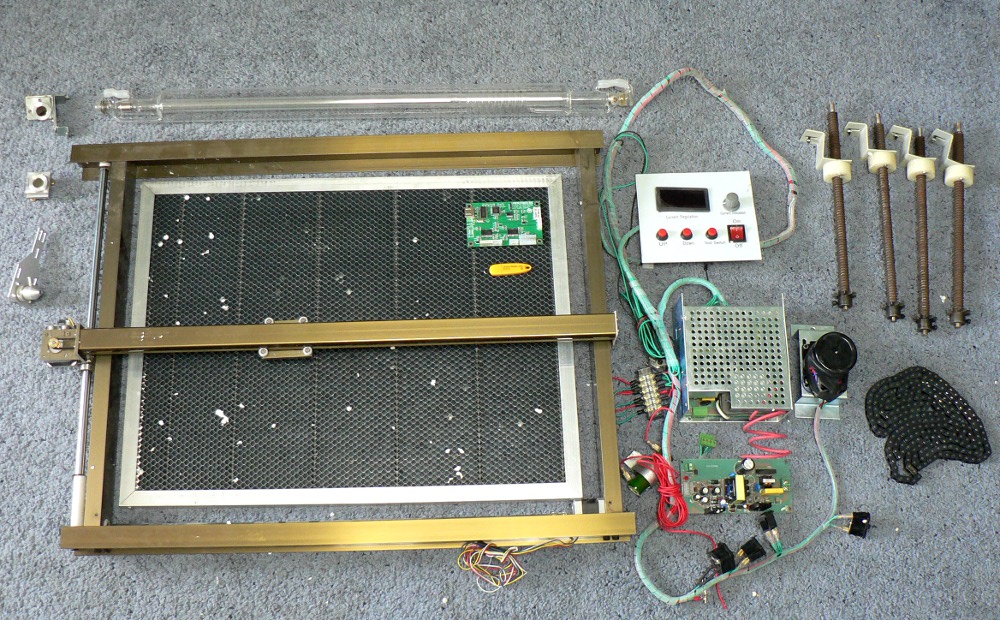

Полный комплект для гравёра 40*60, кроме корпуса.
1. Плоттер в сборе, описание в начале ветки.

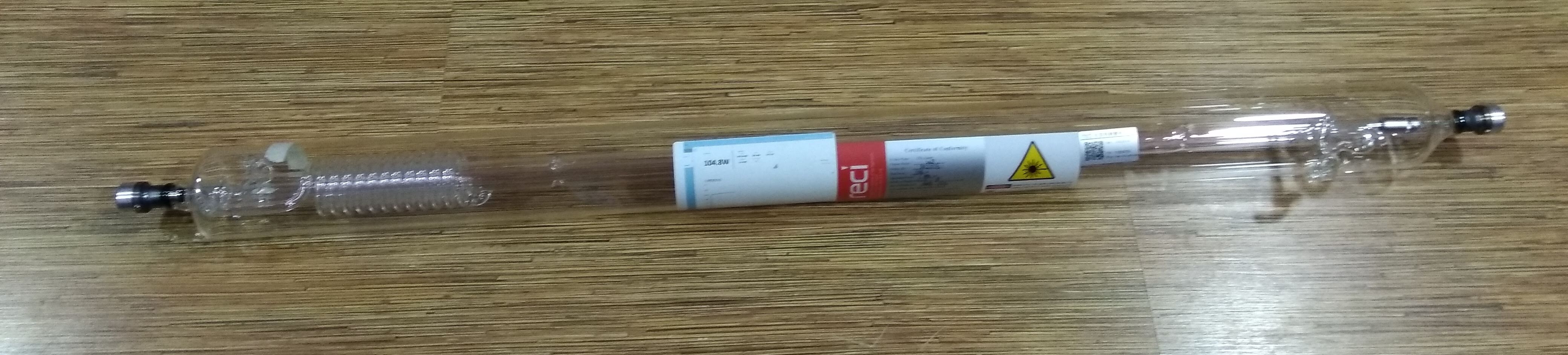

2. Лазерная труба 45 ватт, длина 80 см.
3. Вся оптика, 2 зеркала с регулировочными кронштейнами + головка с зеркалом и линзой.
4. Весь комплект электроники - контроллер (описание выше), блоки питания контроллера и лазера, вся распаянная проводка с разьёмами, лицевая панель гравёра с регулятором тока лазера и цифровым индикатором тока.
5. Элементы подъёмной платформы - 4 винта с звёздочками и опорными гайками из капролона, цепь (соединяет винты и двигатель), опорные подшипники, сам серводвигатель.
6. Сотовая панель + рамка подъемного стола (рамка в кадр не попала).
7. Лицензионные программы LaserDRW и CorelLASER в комплекте с USB ключём.
Программы прилагаю для ознакомления, правда без ключа функции вывода будут недоступны.
Для сборки гравёра надо будет всего-лишь только сварить раму-корпус , даже паять не придётся .
Ценник за всё 35 тыщ рублей.
Стоимость готового гравёра такого формата в России около двухсот ...
Ценник на комплектующие по отдельности будет позже. Кому что надо -пишите, привезу.

[PKM]

Тенгель, так это растровая гравировка или векторная?

[Тенгель]

Тенгель, так это растровая гравировка или векторная?

Растровая точно есть, а вот режим вывода "резка" видимо векторная, я сам то ещё не занимался лазерами
Надеюсь в ближайшее время сделаю корпус разберусь что и как

[argusstar]

какую толщину металла и фанеры режет?

[vovafed]

со2 лазер метал не режет нужна очень большая мощность более киловата

[aftaev]

со2 лазер метал не режет

СО2 еще как режет сталь, но не за такие деньги

[Тенгель]

какую толщину металла и фанеры режет?

Металл не режет. Фанеру любую наверное, просто делается несколько проходов, да и рез так качественней будет, меньше гари.
По многочисленным просьбам выкладываю примерные цены на отдельные на детали, привезу под заказ:
труба 40 ватт - 7000 рублей
труба 50 Ватт - 9000 рублей.
трубка 60 Ватт - 10 000 руб
БП лазера высоковольтный 40 ватт - 4000 рублей
БП 60 ватт -7000 руб
зеркало -600 рублей
линза фокусирующая - 2300 руб.
комплект держателей оптики ( головка+2 кронштейна) - 3000 рублей
сотовая платформа - 40*60 - 1700 рублей.
Срвнил цены с http://www.yusto.ru/hardware/ - офигел ....

[gendos]

Тенгель , к контролеру на какой максимальный ток можно шаговики подключать?
И есть ли электроника с USB ключами к которой можно подключать другие контроллеры для шаговиков или серв ?

[Loituma]

закончу своих пару проектов и закажу наверно такую штуковину себе, только вопрос, лазеры помощнявее будут?

[Тенгель]

Тенгель , к контролеру на какой максимальный ток можно шаговики подключать?

0.75 Ампера. На плоттере от этого станка стоят движки на 42 мм.

И есть ли электроника с USB ключами к которой можно подключать другие контроллеры для шаговиков или серв ?

Вопрос выясняю.

закончу своих пару проектов и закажу наверно такую штуковину себе, только вопрос, лазеры помощнявее будут?

Могу привезти под заказ.

[gendos]

Тенгель , к контролеру на какой максимальный ток можно шаговики подключать?

0.75 Ампера. На плоттере от этого станка стоят движки на 42 мм.

И есть ли электроника с USB ключами к которой можно подключать другие контроллеры для шаговиков или серв ?

Вопрос выясняю.

закончу своих пару проектов и закажу наверно такую штуковину себе, только вопрос, лазеры помощнявее будут?

Могу привезти под заказ.

На такой малый ток не интересно нужно помощнее, или лучше драйвера отдельно.
А сколько будет стоить труба ватт 150 ?

[Тенгель]

...А сколько будет стоить труба ватт 150 ?

Тыщ 40, проблематично будет двухметровую стеклянную трубу через границу тащить, надо будет с хорошей упаковкой, а это вес и стоимость соответственно.
