Изготовлю детали для станков с ЧПУ

[mcmega]

дюралевые корпуса? наверно это не очень хорошо.

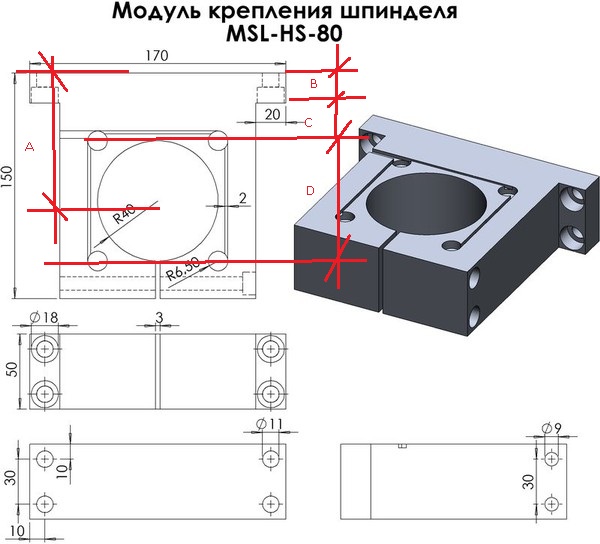

интересно как прямые углы делаете в креплении швп и ШД http://cnc-club.ru/forum/download/file.php?id=23978&t=1

Сначало я тоже так думал. Заводские из дюрали делаются, в редких случаях из чугуна.
Несколько образцов уже сделаны и установлены. Наработали уже более 2.000 часов (чуть больше 3 месяцев практически непрерывной работы с гранитом), как показала практика - никакого износа))). Да и дюраль дюрали рознь. Д16Т самая крепкая дюраль (типа калёная с искусственным старением), везде созданы технологические преднатяги, длинные резьбы с герметом, качественные подшипники и т.д.
Прямые углы отсутствуют только внутри (прямоугольный вырез на виде сверху), закругление получается на радиус фрезы, что не критично, а даже на руку, усиливается угловая часть)), а в остальных местах фреза проходит сверху, поэтому получить прямой угол не проблема.

[aegis]

да меня углы внутри смутили))) зачем рисовать то что потом не сделать? фотки готовых изделий помогают быстрее продать как ни крути.
про качественные подшипники тоже вопрос. кто такие, как зовут и какой класс?
не то чтобы я собираюсь брать - сам могу сделать нечто подобное, просто интересно

[mcmega]

да меня углы внутри смутили))) зачем рисовать то что потом не сделать? фотки готовых изделий помогают быстрее продать как ни крути.
про качественные подшипники тоже вопрос. кто такие, как зовут и какой класс?
не то чтобы я собираюсь брать - сам могу сделать нечто подобное, просто интересно

Скоро буду делать ось Z, в живую и сфоткаю, а углы реально малые (закругление 3мм).

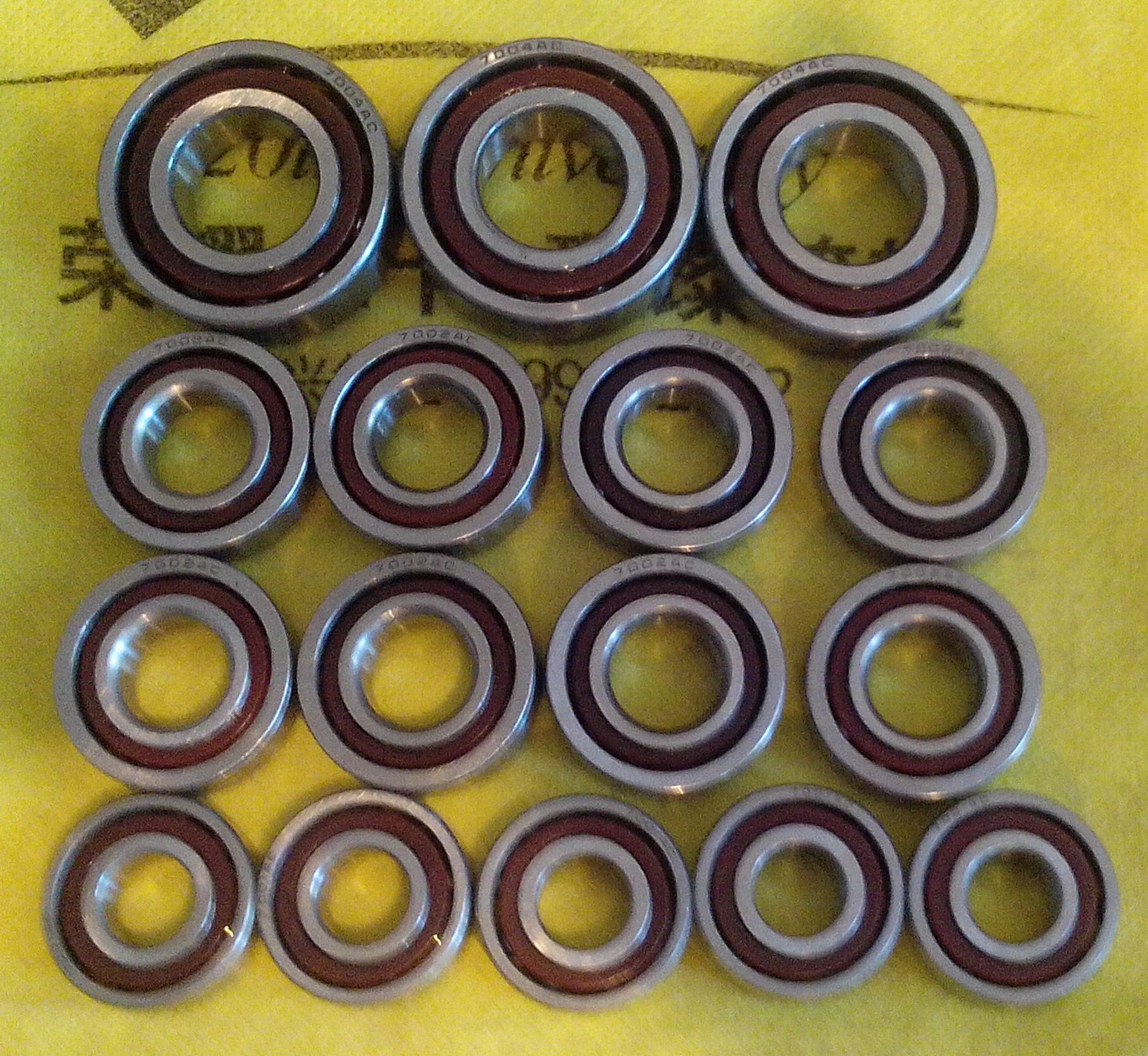

Подшипники 7001АС (25 град.), 7002АС (25 град.), 7004АС (25 град.), класс точности не знаю, продавец уверяет, что это фабричный Китаец. Граверовка выбита на каждом подштпнике, очень точно, не криво,, запечатаны были аккуратно, люфт такой же как у оригинала NSK (для сравнения покупал у представителей на заказ за 48$). Писал выше, сколько уже отработали, сам хотел поменять, разобрал, а там износа "0" хотя столько уже камня (гранита) нарезал.

[lexalex83]

В чертежах стоят не все размеры!

под какие болты крепежные отверстия?? (какой гост, какой диаметр, или просто размеры укажите) под М10 DIN 912 чтоли?

[frezeryga]

а можно фото любых деталей посмотреть?
