крепежка шпинделя

[pup]

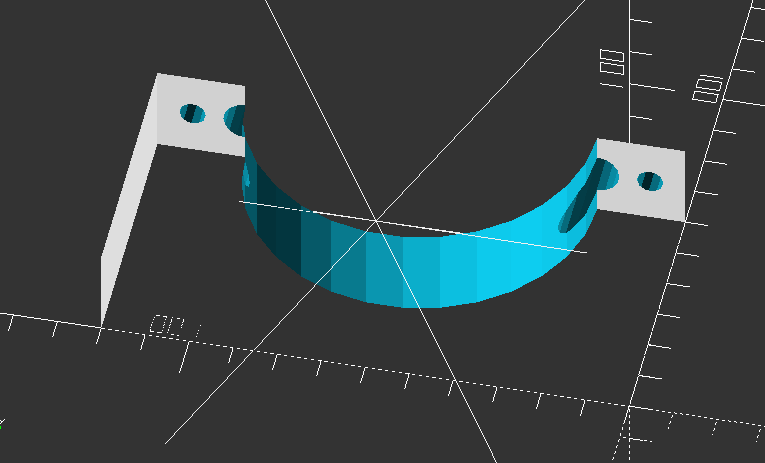

Оцените, плз, кто и за сколько готов ввзяться изготовить подобные штуковины (и что предпринять, чтобы упростить/удешевить изготовление)

нужно две пары с внутренними отверстиями под винты м8 и две пары без внутренних, но со сквозными внешними. расстояние между центрами внутренних отверстий 80 мм
диаметр шпинделя 80мм


толщину вижу 22мм (можно толще), дюраль, материал ваш
хорошо бы сразу с резьбой на внешних отверстиях

[pup]

хотя бы подскажите, сколько может стоить подобная штука? (fair price)

[Rom327]

хотя бы подскажите, сколько может стоить подобная штука? (fair price)

http://www.vektronik.ru/index.php/kompl ... view/18/74

[pup]

супер. мои кастомные 4 детали за 1600р - справедливая цена?

[dima7411]

супер. мои кастомные 4 детали за 1600р - справедливая цена?

Если платить, то - халява. Если пилить, то несправедливо...

[pup]

значит, не совсем справедливая?
нашел за 4200 р в канаде почти то, что нужно
https://www.rovercnc.com/products/80mm-spindle-mount
но там к плите крепежка тремя рядами с шагом 30, а мне надо двумя с шагом 40

получается, вообще задаром? (вон из какого куска мяса сделана, плюс анодированная!)

единственно, доставка, наверное, дорогая.

[Taganrog]

Если платить, то - халява. Если пилить, то несправедливо...

Согласен, при стенке 25мм на четыре детали только материала уйдет на 1530р.

[pup]

странно. при стенке 22 и цене 300р./кг у меня получилось
0.110*0.250*0.022*2800*300=508.2р.

[Ale2]

У меня по-моему лежат как раз два таких крепежа по шпиндель.Делал когда-то партию.
Вечером посмотрю.

[Taganrog]

странно.

Ничего странного. У нас за дюраль 400-450 кг просят. Если вы конечно лист не покупаете целиком. Четыре заготовки под детальки с припуском на обработку будут весить чуть более 3 кг. Учтите припуск на обработку т.к. за дешего в размер у нас резать не хотят режут +/- 3мм.
Дешевле конечно с металлолом куски брать но толстых там последнее время нет. У вас в городе может ситуация и другая.

[pup]

У меня по-моему лежат как раз два таких крепежа по шпиндель.Делал когда-то партию.
Вечером посмотрю.

не забыл?

[Ale2]

Посмотрел только сегодня- на 100 мм .По ходу на 3 кВт шпиндель.

[pup]

угу.спасибо.
а партию сам делал или заказывал у кого?

[Umnik]

А крепежа с обратной стороны не сделать? Т.е. со стороны пластины z.

[pup]

в пластине сквозное отверстие с резьбой, надо растачивать место под головку, иначе каретки не прикрутить. но это как бы мелочи. главная проблема - как потом выставлять шпиндель? а что, настолько сложно сделать ровные отверстия длиной ~50мм?

[Ale2]

Делал сам конечно.
А по изготовлению-правильно написали.Учитывая отрезку заготовки и наличие удобного куска не копеечная деталюха.

[Umnik]

Просто если делать одно цельное разрезное крепление как у меня, к примеру, то контуры режутся за один установ. В твоём же случае надо делать две заготовки на один хомут, затем в одной сверлить отверстия, после чего выбирать два полукруга, или же выгрызать углубления фрезой.
В общем, геморнее сделать твою деталюку.
Мне думается, дешевле килорубля за один хомут не вариант... И то, это если металл уже лежит у исполнителя.

[Taganrog]

А чем не устраивает вариант типо такого?
https://ru.aliexpress.com/item/Spindle- ... .19.eee4LW
Вполне бюджетный.

[pup]

бюджетный вариант не устраивает из-за имеющейся плиты. мяса в ней мало - особо отверстий не насверлишь. плюс еще и с одного края она испахаблена.

не копеечная - так сколько? а если мой материал?
два килорубля весь комплект плюс мой материал?

разрезное крепление - картинку бы... но имхо все упирается в плиту и отверстия в ней.

[Лодочник]

http://www.cnc-club.ru/forum/viewtopic. ... 17#p316132
