Кишки станков

[Predator]

Бразильский станок

Где-то этот станок уже проскакивал на форуме, причём давненько

[mhael]

Где-то этот станок уже проскакивал на форуме, причём давненько

а мне кажется, проскакивал другой, а это его клон.

[IGon]

проскакивал-проскакивал ))) Саша его и "кидал" http://www.cnc-club.ru/forum/viewtopic. ... 549#p66549

[NightV]

Саша его и "кидал"

а че тогда опять показывает? забыл?

[Predator]

а че тогда опять показывает? забыл?

Ну так, у Афтаева память-то куриная, он то 3 вопроса забудет, то еще что...
...грибочки видимо действуют...

[Dmaster]

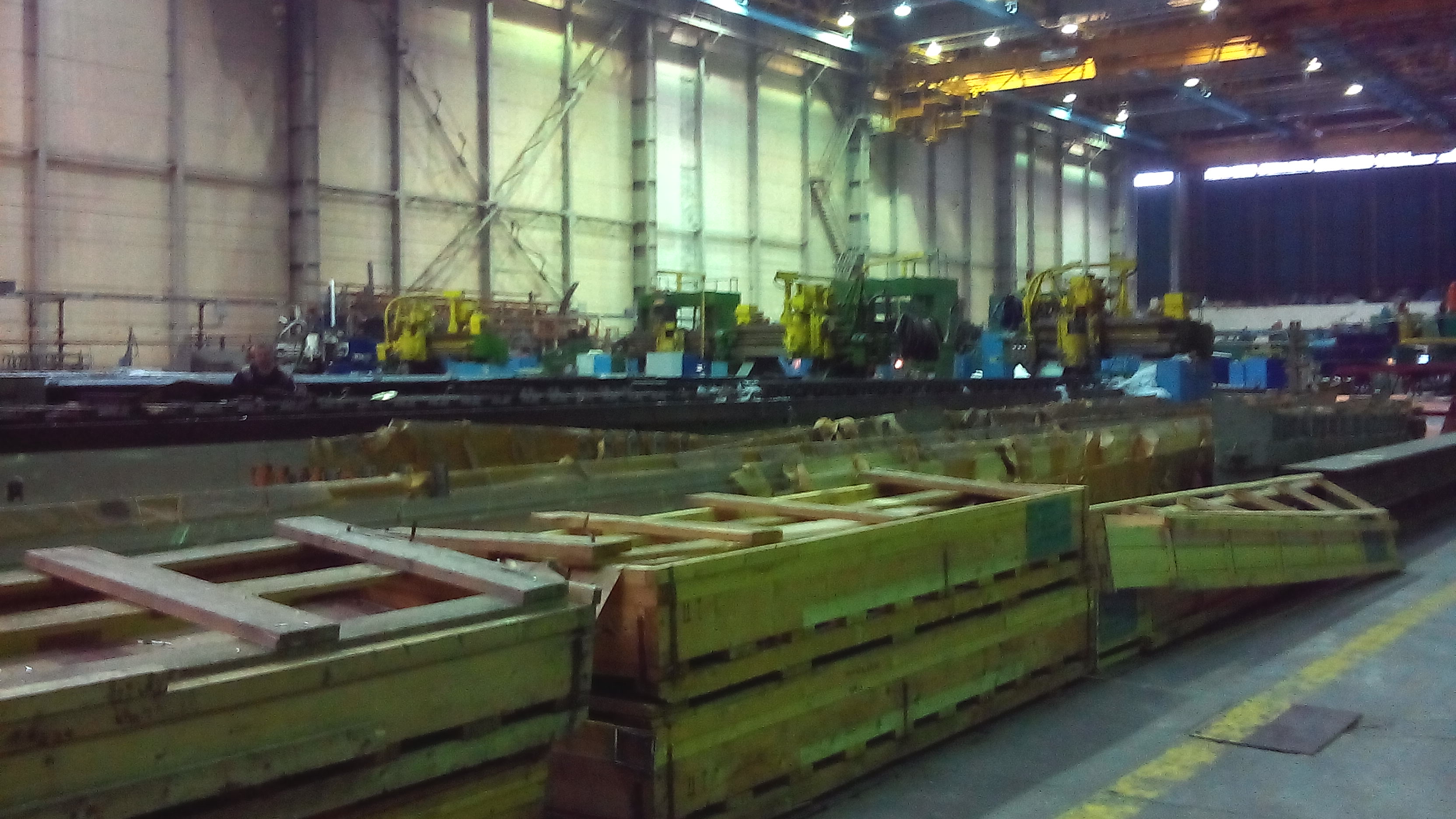

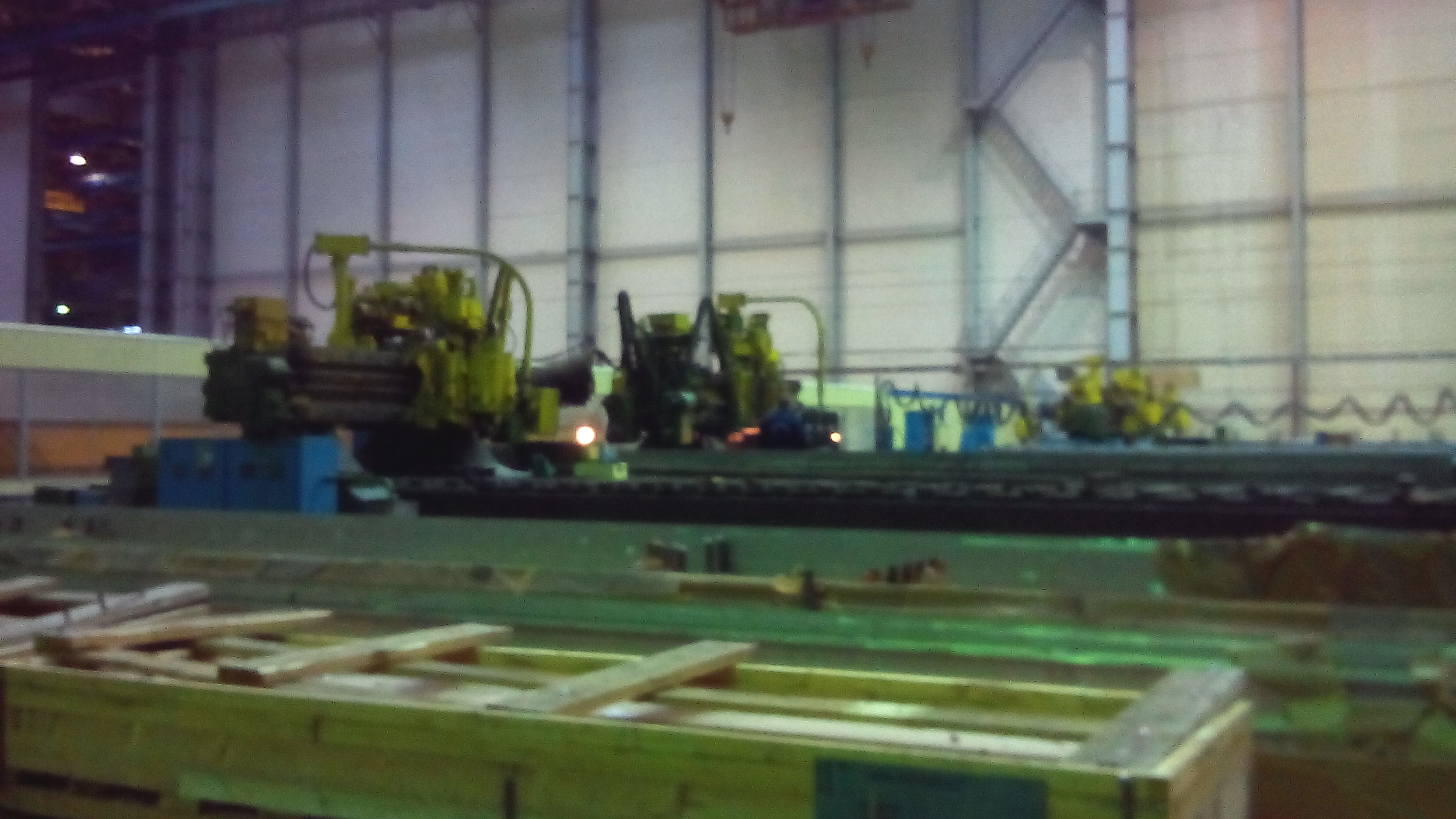

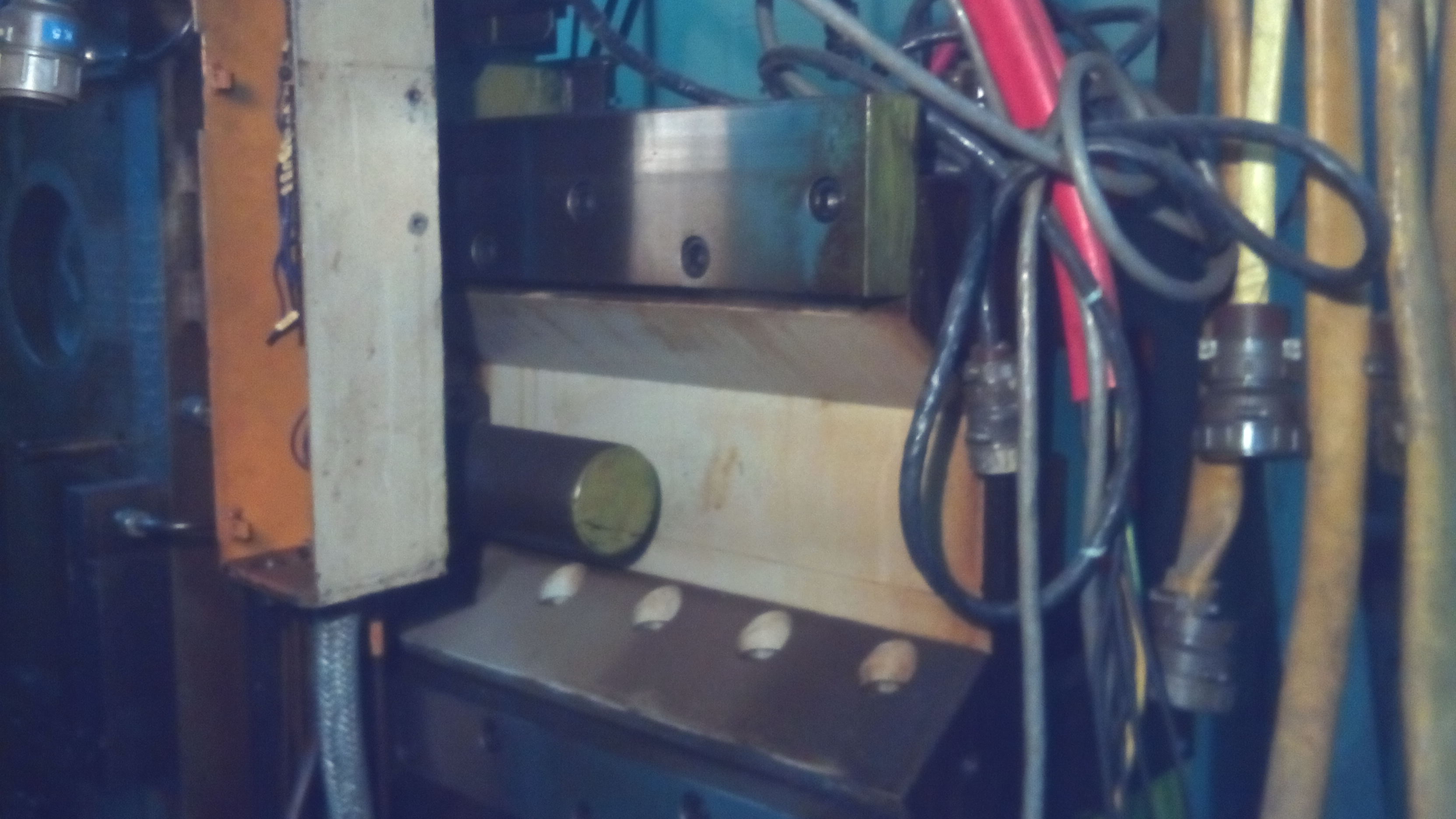

Был тут на "любимом" заводике.. вот вам фото швп .. ... не.. не так. ШВПшище на вскидку 140 длина была метров 5

[Дмитро]

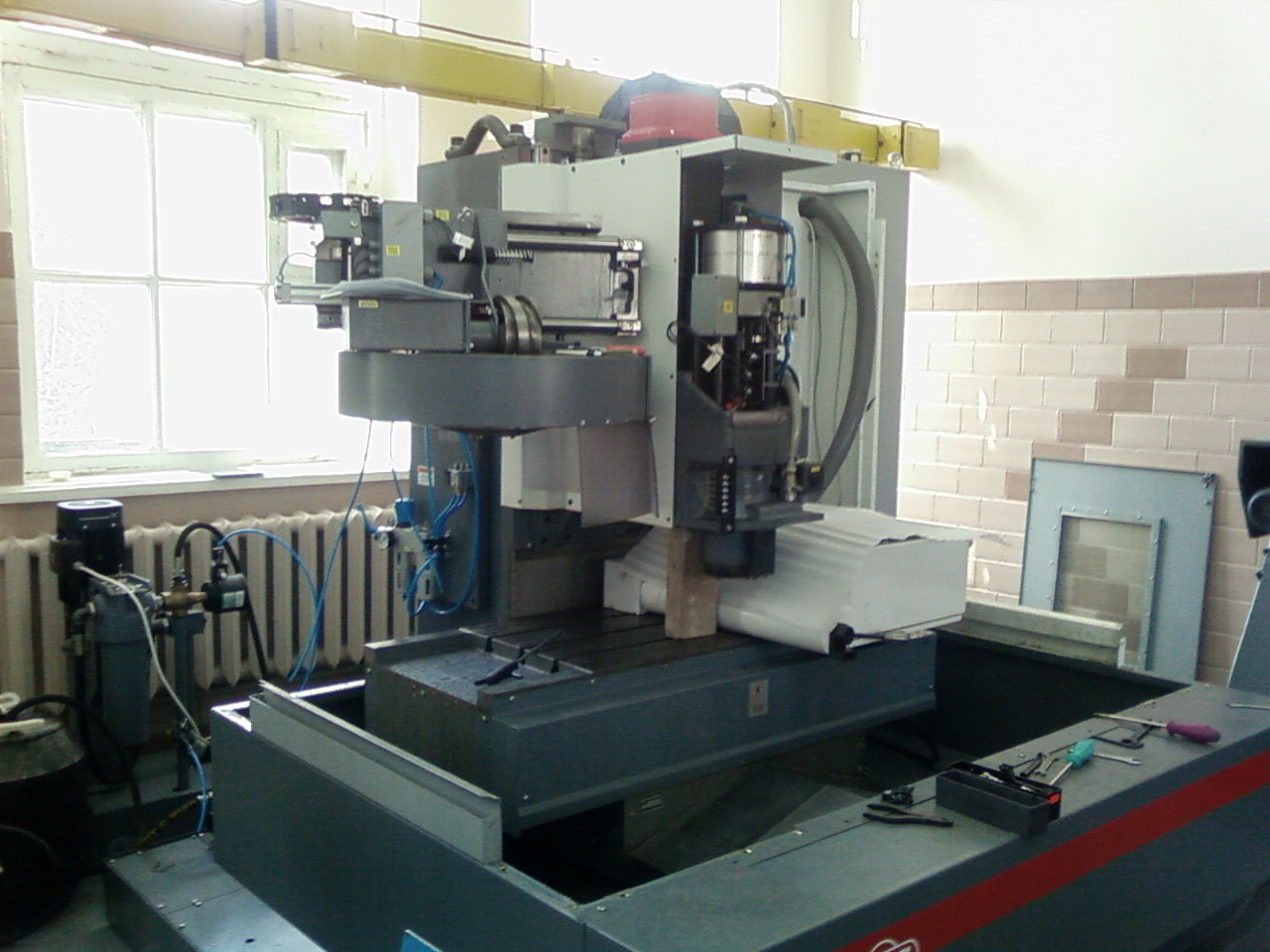

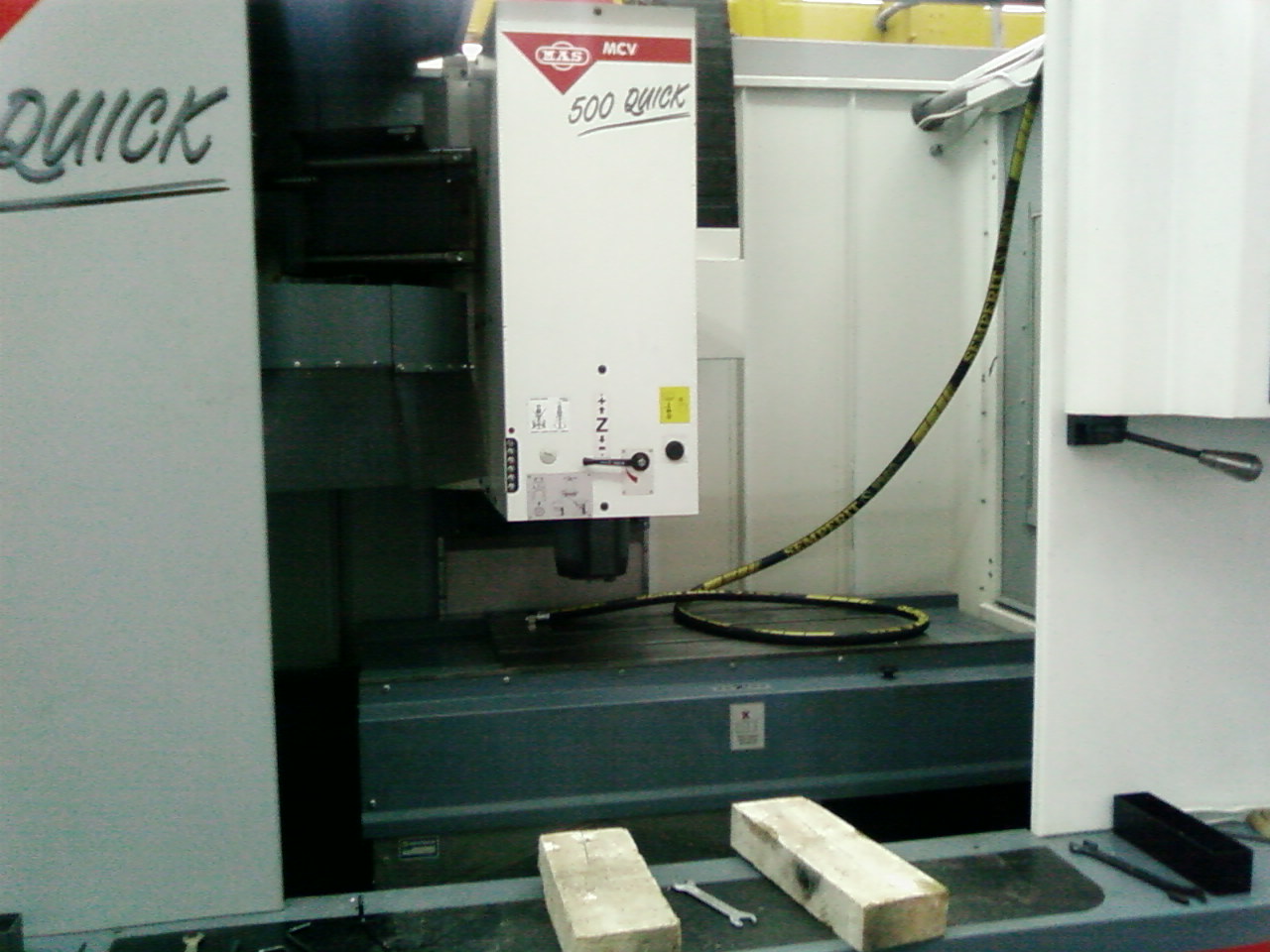

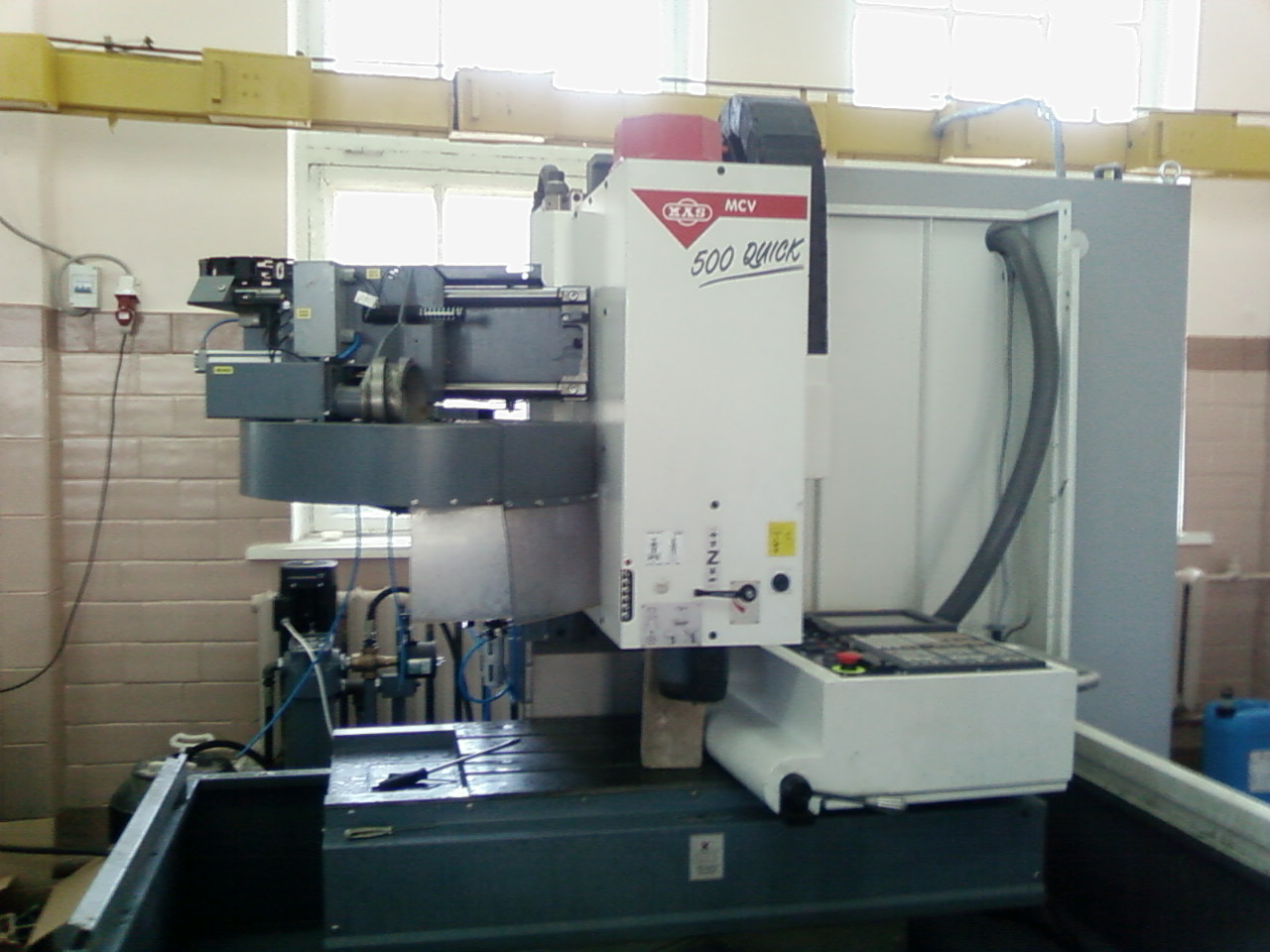

Много лет назад перевозил станок, что бы влез в лифт пришлось немного разобрать.

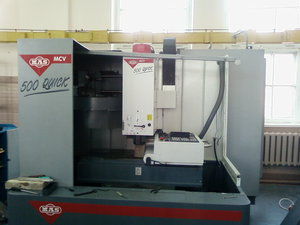

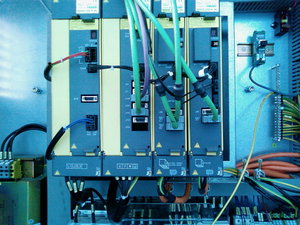

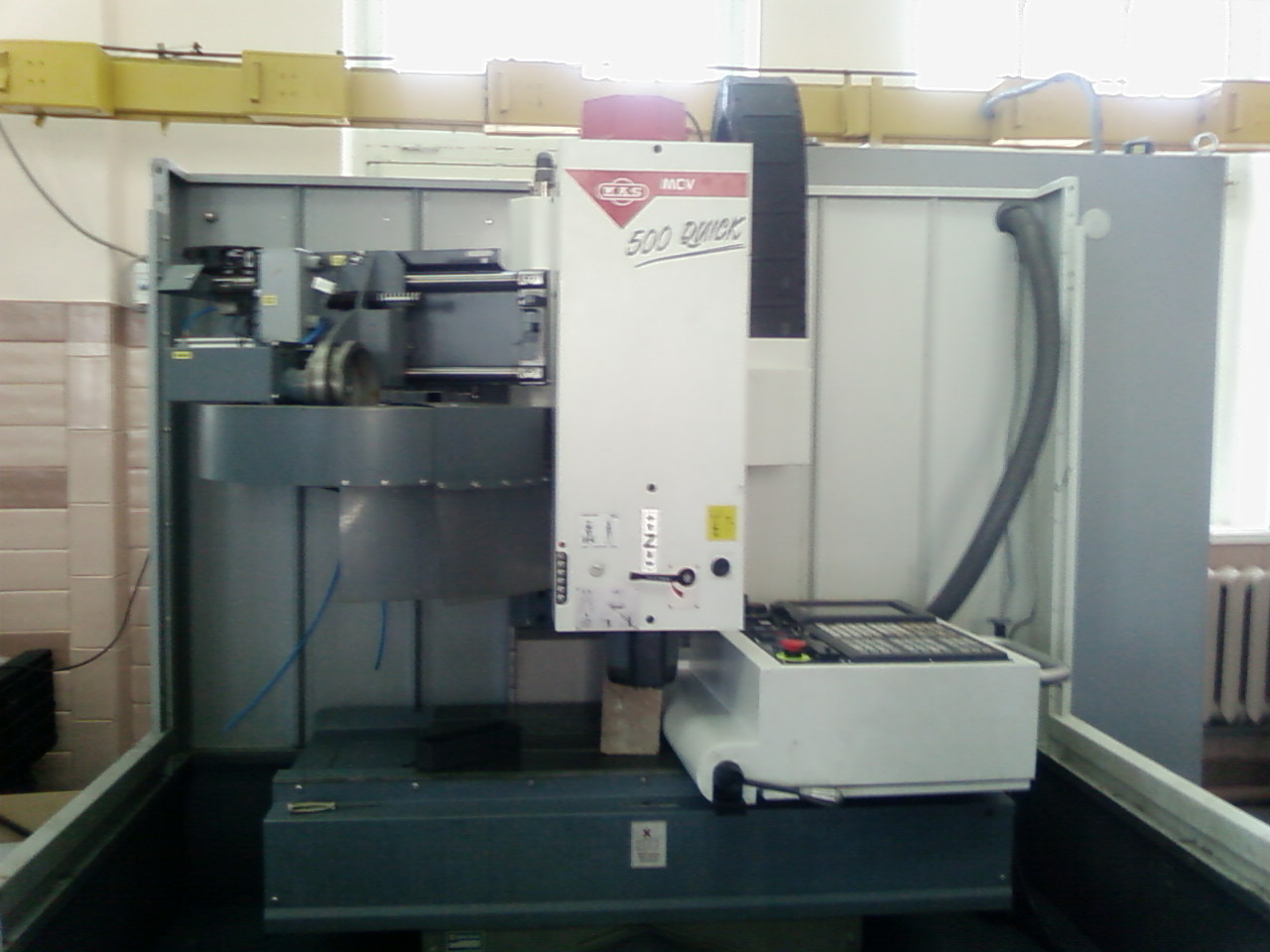

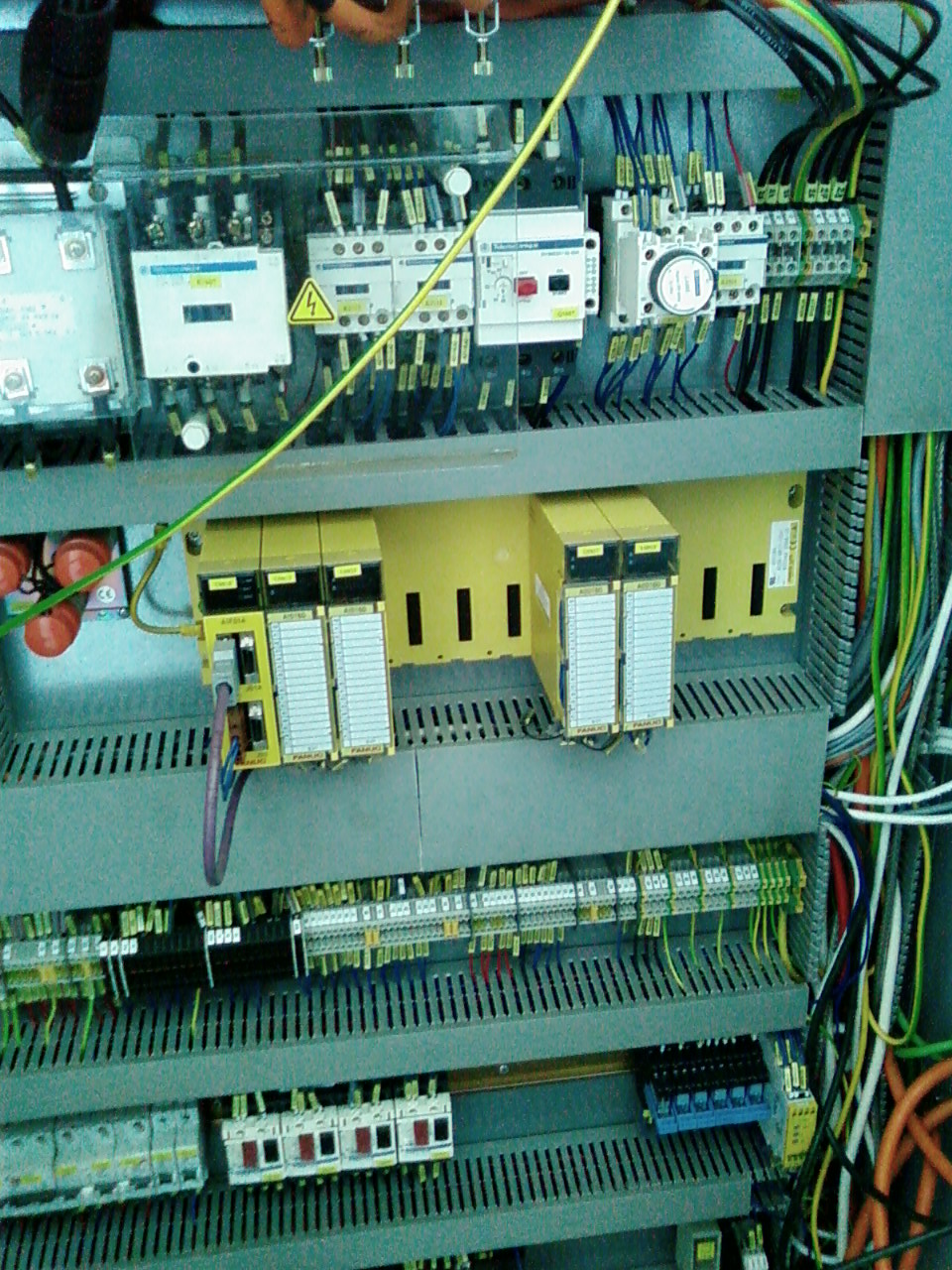

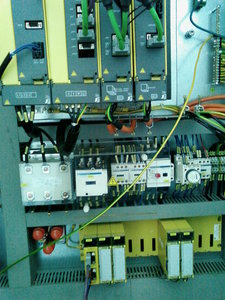

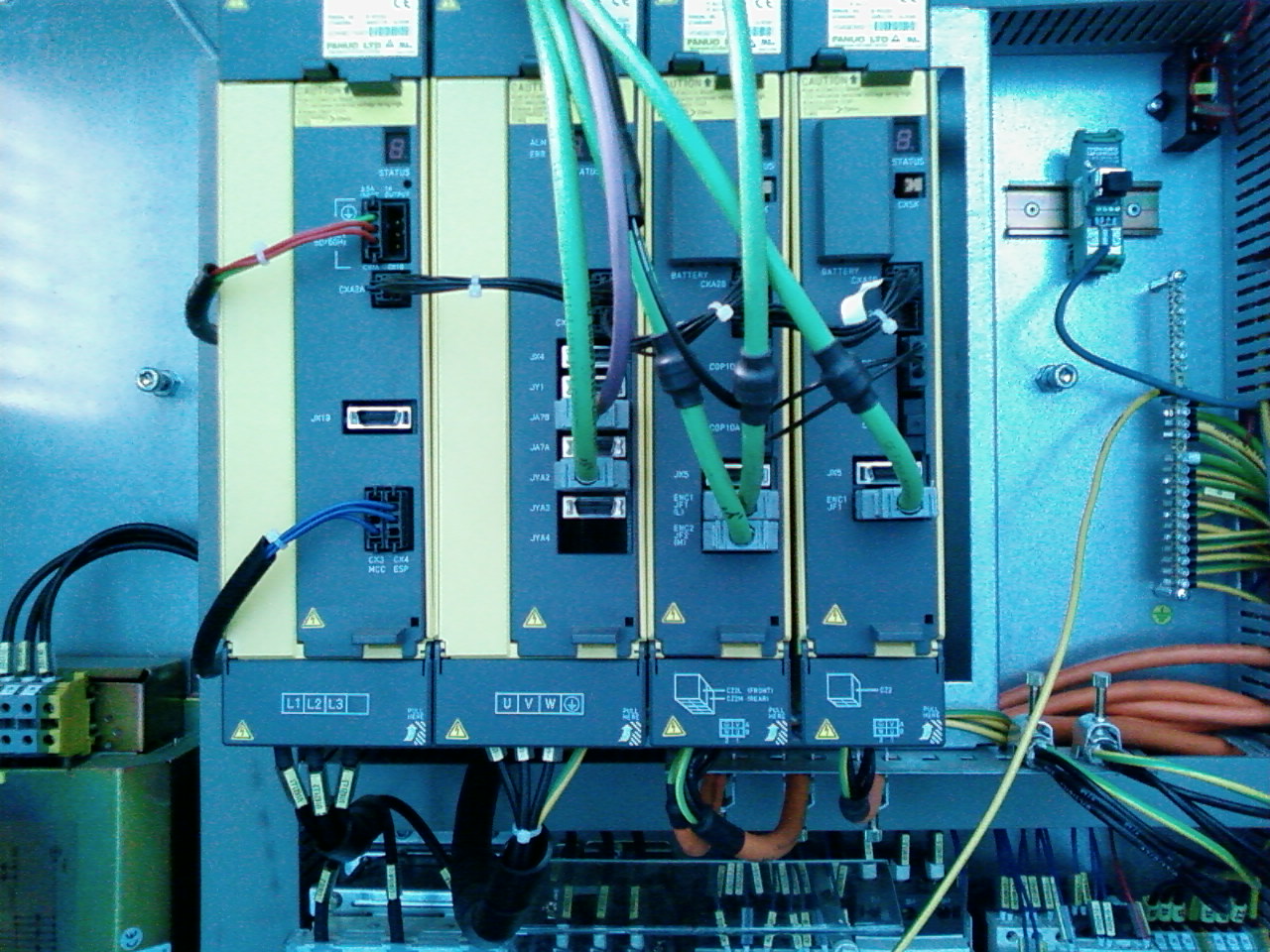

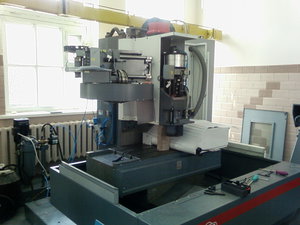

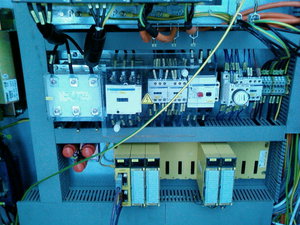

И пару фоток с чего он состоит.

[aftaev]

И пару фоток с чего он состоит.

китаес?

[Дмитро]

китаес?

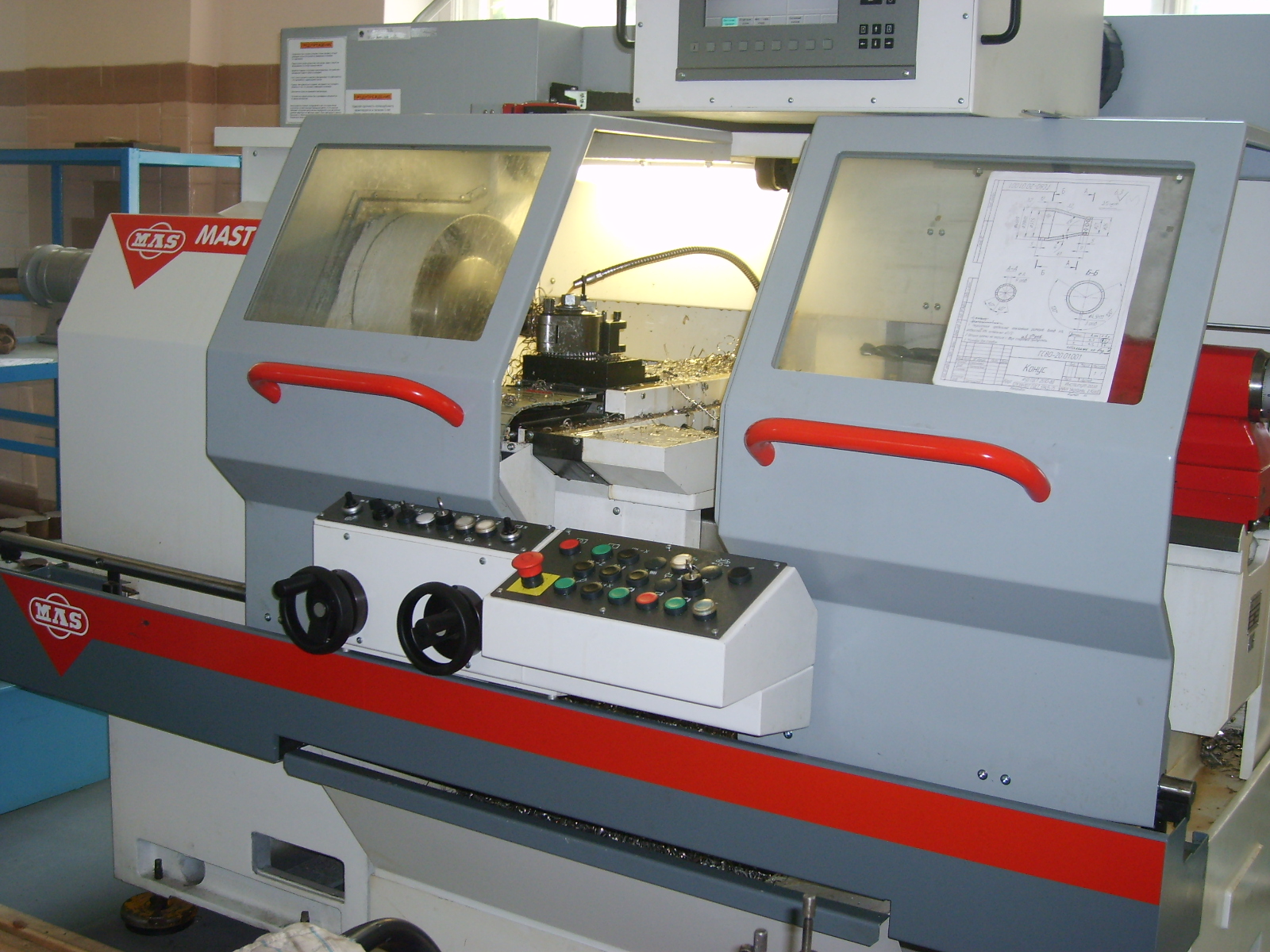

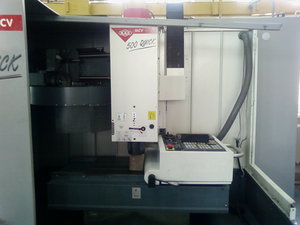

Чехия, kovosvit. Даже удалось познакомится с замдиректора этой фирмы Своеобразный человек

[aftaev]

Своеобразный человек

ЧПУшной ориентации

Как станок в работе?

[Дмитро]

Как станок в работе?

Именно этот не очень мне понравился, нет линеек (при большой подачи за 1500 мм/мин наружный контур перерезает, внутренний не дорезает).

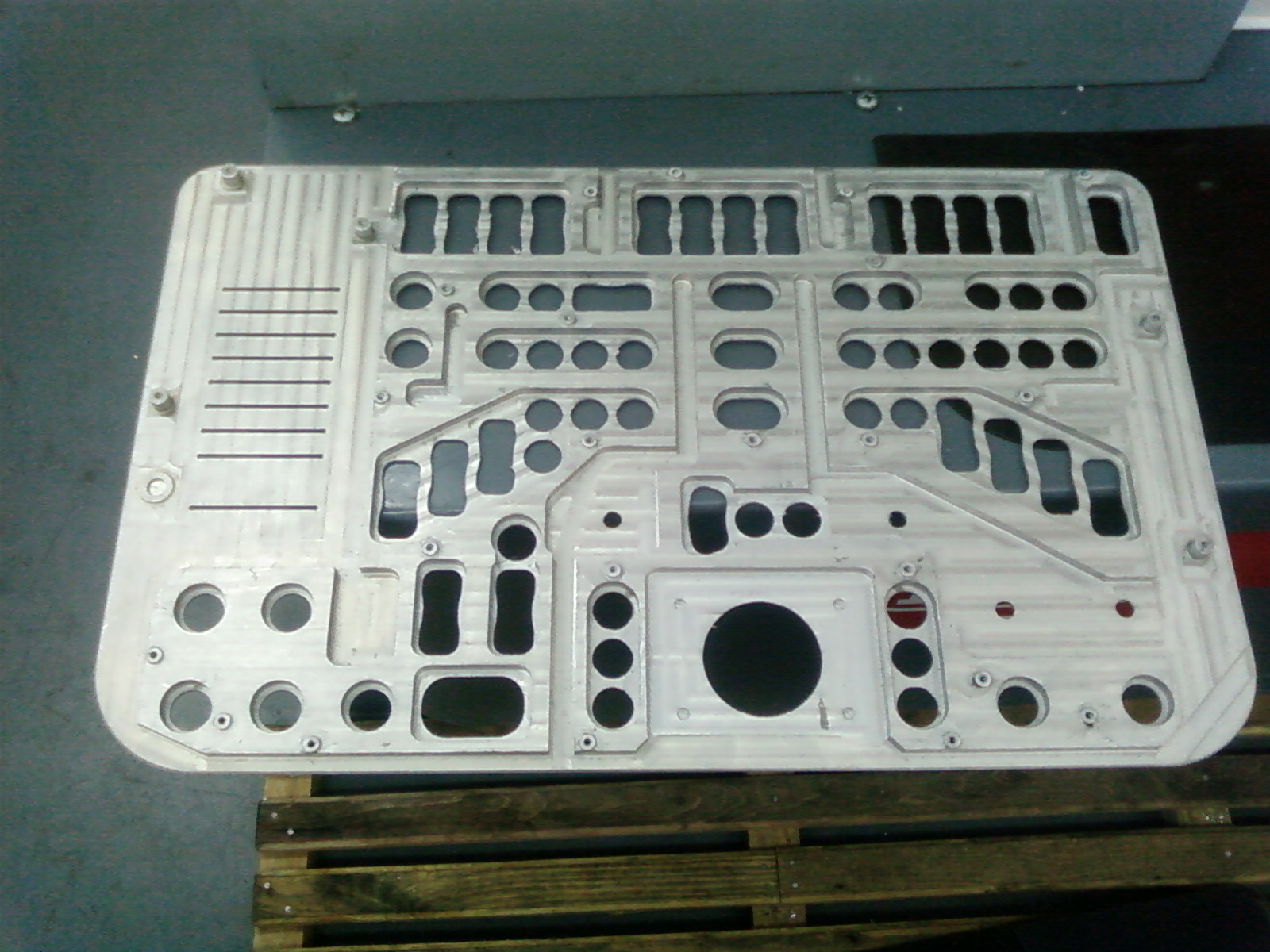

Вот деталька, фрезеровал на этом станке, сверху бобышки получались овальными (срезанными).

Нет центральной смазки (вручную, в каждый узел).
Токарный мне понравился, очень удобный в управлении.

[aftaev]

Шлифовальный для шлифовки рельсов
https://www.youtube.com/watch?v=Q8wjI31SDwA

[Dmaster]

Шлифовальный для шлифовки рельсов

А направляющие то пришабреные)))
Сейчас 9-ти метровый на УЗТС c молотка(((

[Dmaster]

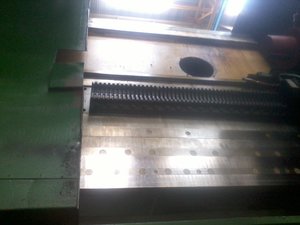

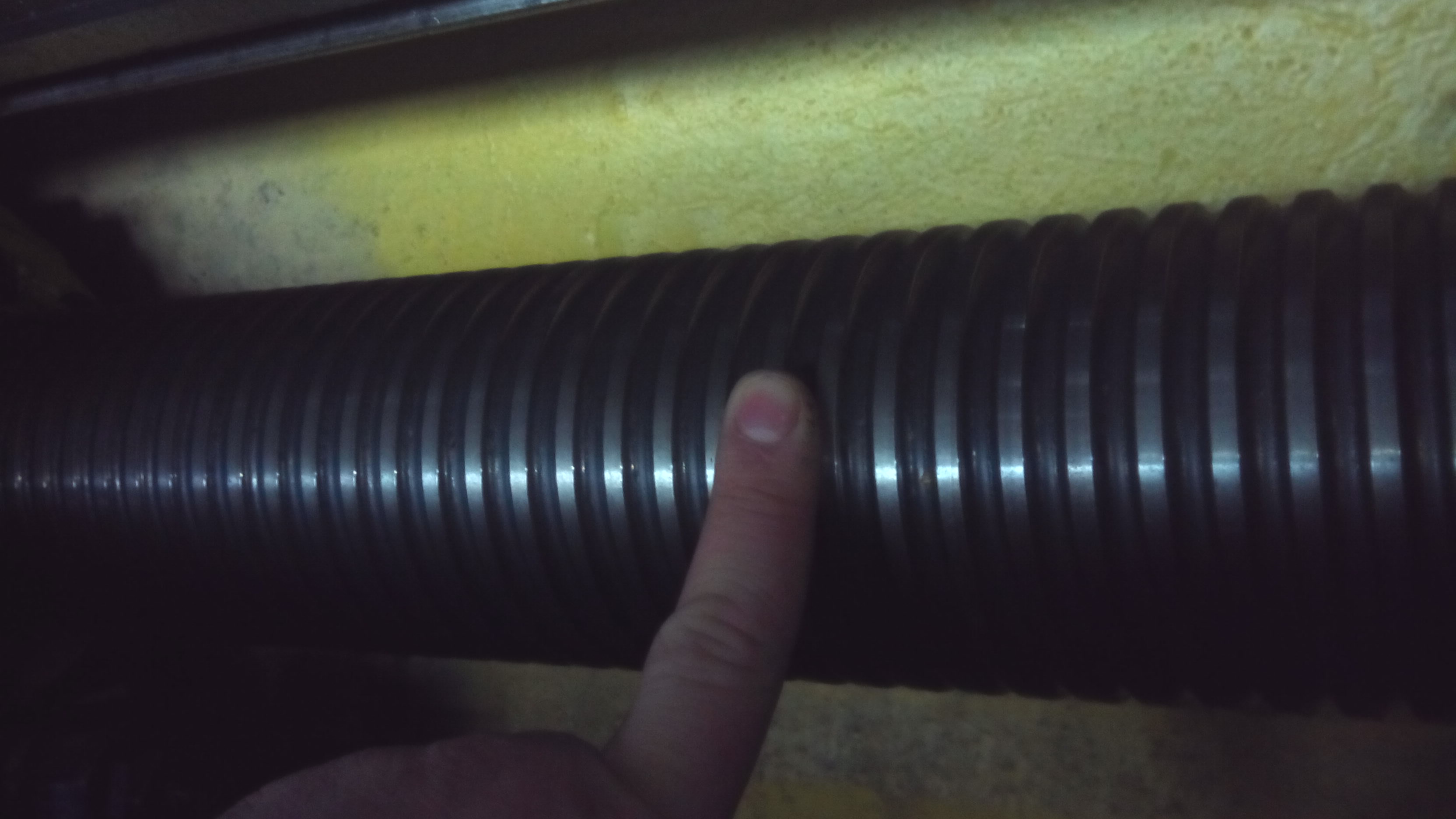

Давно хотел показать форумчанам. это РВП с рейкой и вращающейся гайкой. Штука забористая до нельзя. Когда размеры зашкаливают, то такая штука очень выгодна. Жесткость высочайшая и точность не уступит ШВП.

[Nick]

Эх, вот бы ты еще гайку сфотографировал, и ее привод...

Я правильно понимаю, что по эта полурезьба и есть рейка? А "гайка" это кусок винта?

[Dmaster]

Эх, вот бы ты еще гайку сфотографировал, и ее привод...

Увы.. там гайка с приводом висят на высоте 3-х метров)

Я правильно понимаю, что по эта полурезьба и есть рейка?

Верно

А "гайка" это кусок винта?

гайка там вот это) Только на изнанку.

[NightV]

Штука забористая до нельзя.

это ты хитрых гаек не видел
причем их там две, синхронизированы, это я снимал давно для форума

https://www.youtube.com/watch?v=4PPUwA3LWZ8

[Dmaster]

это ты хитрых гаек не видел
причем их там две, синхронизированы, это я снимал давно для форума

Подобную систему сейчас разбираю) у себя на станке. это стандартная система мальтийского креста просто развернута.

[tooshka]

Вот интересный колпак для удаления стружки и видимо подачи воздуха.
https://www.youtube.com/watch?v=t6KvDN2Ftwg

[AlexNikov]

Вот интересный колпак для удаления стружки и видимо подачи воздуха

Еще и прижим для листовых материалов видимо
