Ребята помогите пожалуйста.....
Делал модель в Автокад 3Де импортировал и сохранил нужную деталь в отдельном файле, после обвел полилинией, а исходник удалил.
Думал что чертеж в 2Д, а аа аннет.
Как перенести все элементы о одну плоскость???
Лазил в инете искал, команду сплющить он не знает.

[Mr. Mass]

Кидайте файл, поглядим...

[Евгений+++]

Спасибо что откликнулись.
Все лежало в разных плоскостях.
Перенес в ручную ...матерился много.
Может есть какая команда ???

[Mr. Mass]

В свойствах п-линии есть параметр высоты по оси зед, нужно там нолик проставить, тогда все уляжется в одной плоскости. Можно выделить все нужные линии и привести их к нулю все вместе, чтобы не колупаться с каждой отдельно.

[Евгений+++]


В свойствах п-линии есть параметр высоты по оси зед, нужно там нолик проставить, тогда все уляжется в одной плоскости. Можно выделить все нужные линии и привести их к нулю все вместе, чтобы не колупаться с каждой отдельно.

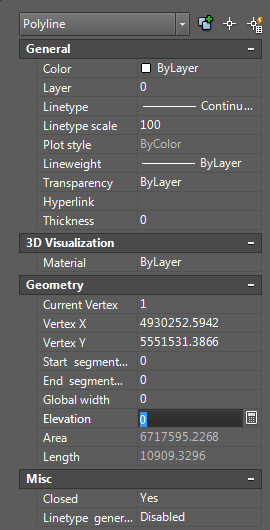

В том то и дело что в свойствах полилинии стоял ноль

[Mr. Mass]

Возможно, была установлена пользовательская система координат, или включена динамическая привязка к активной плоскости, тогда при обводе 3д тела эта самая плоскость будет постоянно меняться. Но даже в таком случае все линии должны были установиться в одной плоскости. Только что проверил, таким способом все выравнивается.

[Евгений+++]

Хм, вспомнил, у меня на почте есть образец...
Сейчас кину. Вот только этот файл форум не примет.
Куда скинуть?

[Nick]

Вот только этот файл форум не примет.

Запакуй в zip тогда примет

[Евгений+++]

Спасибо.
Вот.

[Mr. Mass]

Вообщем как и предположил, была установлена своя система координат, все нарисовано в плоскости YZ, а нужно XY. Но даже в этом случае, при установке высоты в свойствах для п-линии устанавливать ноль, а для остальных объектов смотреть по какой оси должен быть ноль. Но конечно правильнее сбросить свою систему координат и установить мировую, развернуть весь чертеж в плоскость XY, привязать к точке x=0 и y=0 и тогда уже установить высоты всех элементов по Z.
Вообщем это все писалось дольше чем делалось

т.з1.zip

(122.74 КБ) 334 скачивания

[Евгений+++]

спасибо, буду учиться.

[Евгений+++]

правильнее сбросить свою систему координат и установить мировую

По подробнее пожалуйста, а еще только учусь. На пальцах можно.
Спасибо.

[trafbite]

По подробнее пожалуйста, а еще только учусь. На пальцах можно.

[Евгений+++]

Я чет туплю.
Нужно выделить объекты и нажать Мировую.
Вроде так сделал но все осталось на своём месте

[trafbite]

Я чет туплю.
Нужно выделить объекты и нажать Мировую.
Вроде так сделал но все осталось на своём месте

нее
Это только для того, что бы

сбросить свою систему координат и установить мировую

А для того, что бы все развернуть в одну плоскость, попробуйте в нижнем левом углу модели развернуть ось Z, а потом выделить объекты, которые нужно повернуть, и повернуть их.
ps: хз насколько это правильно, но я делаю так: все черчу в мировой. а остальные использую только что бы повернуть/начертить что-то в нужно плоскости.

[Евгений+++]

Я чет туплю.
Нужно выделить объекты и нажать Мировую.
Вроде так сделал но все осталось на своём месте

нее
Это только для того, что бы

сбросить свою систему координат и установить мировую

А для того, что бы все развернуть в одну плоскость, попробуйте в нижнем левом углу модели развернуть ось Z, а потом выделить объекты, которые нужно повернуть, и повернуть их.
ps: хз насколько это правильно, но я делаю так: все черчу в мировой. а остальные использую только что бы повернуть/начертить что-то в нужно плоскости.

Какие мои дальнейшие действия, ну выделил нажал, а объекты остались в той плоскости где и были

[Hanter]

Евгений - завязывай с автокадом серьезно. Автокад хорошая система, но для простого черчения охрененно избыточная. а понять его системы координат - это явно не на один вечер задачка.. я с ним с 94-го года ковыряюсь.. с 12-ой версии.. и то не считаю себя знатоком..

[Евгений+++]

Евгений - завязывай с автокадом серьезно. Автокад хорошая система, но для простого черчения охрененно избыточная. а понять его системы координат - это явно не на один вечер задачка.. я с ним с 94-го года ковыряюсь.. с 12-ой версии.. и то не считаю себя знатоком..

Ну это все понятно, я в знатоки и не лезу.
Вы посоветуете что то?

[trafbite]

Какие мои дальнейшие действия, ну выделил нажал, а объекты остались в той плоскости где и были

Ну вот смотри.

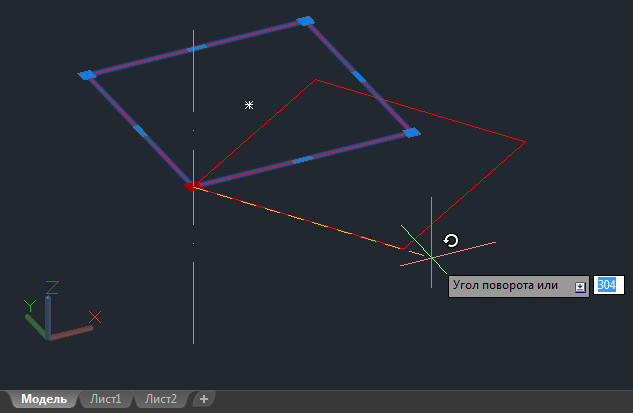

На первой картинке.
Установлена мировая СК.
Смотри как расположены оси.
Выделяем нужный объект и нажимаем кнопку повернуть.
Устанавливаем базовую точку (т.е. относительно которой будет выполняться вращение).
Вращение будет выполнено относительно оси Z (для нагрядности обозначил зеленым отрезком).

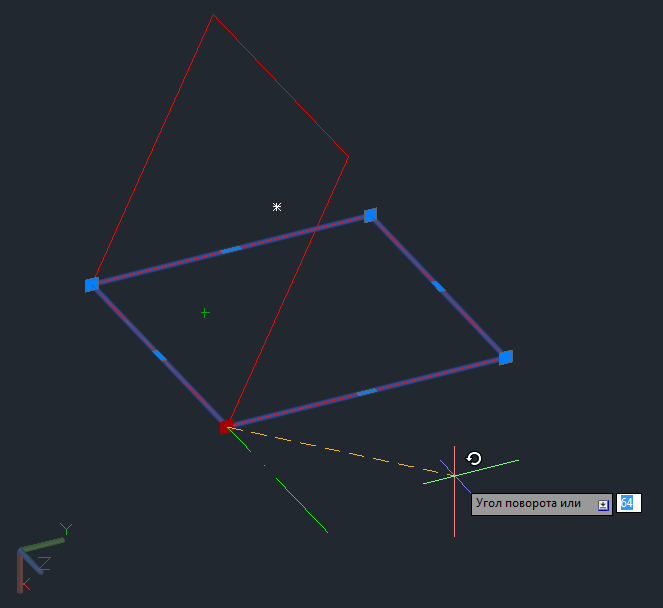

Если нужно повернуть объект в другой плоскости, то меняем направление оси Z (рисунок 2).
А дальше действия те же: поворачиваем на нужный угол.

[Hanter]

Ну это все понятно, я в знатоки и не лезу.
Вы посоветуете что то?

да компас возьмите. у них и лицензии "учебные" бесплатные есть... и с системами координат возни не будет. трехмерка 1в1 солидовская.. плоское черчение развито не хуже чем в акаде. плюс библиотек куча..
