В этой ветке буду размещать все, что умудрился снять на Металлообработке 2012 по плазморезкам и их конструкциям. Надо найти золотую середину.

Итак приступим. Что было замечено и взято на карандаш.
Сразу оговорюсь, наверняка на фотографиях будут попадаться не только станки для плазменной резки, но и лазеры и водорезки. В принципе конструкции у них схожи, поэтому я буду размещать их тут же.

1. В области основания и станины станки в большинстве своем делятся на два типа: с цельным сварным основанием и водяным столом и с двумя раздельными рельсами. во втором случае обычно стол подвижен и его можно быстро заменять. 2. Дальше интересно, вне зависимости от конструкции основания примерно 50 процентов станков имеют рельсы на линейных подшипниках на оси портала а 50 процентов катаются по ровному железному рельсу, судя по всему на роликах или радиальных подшипниках. При этом я не беру в расчет "выдающиеся" станки, о них напишу в следующих постах .

Причем на самом портале практически все ставят профильные линейные подшипники .

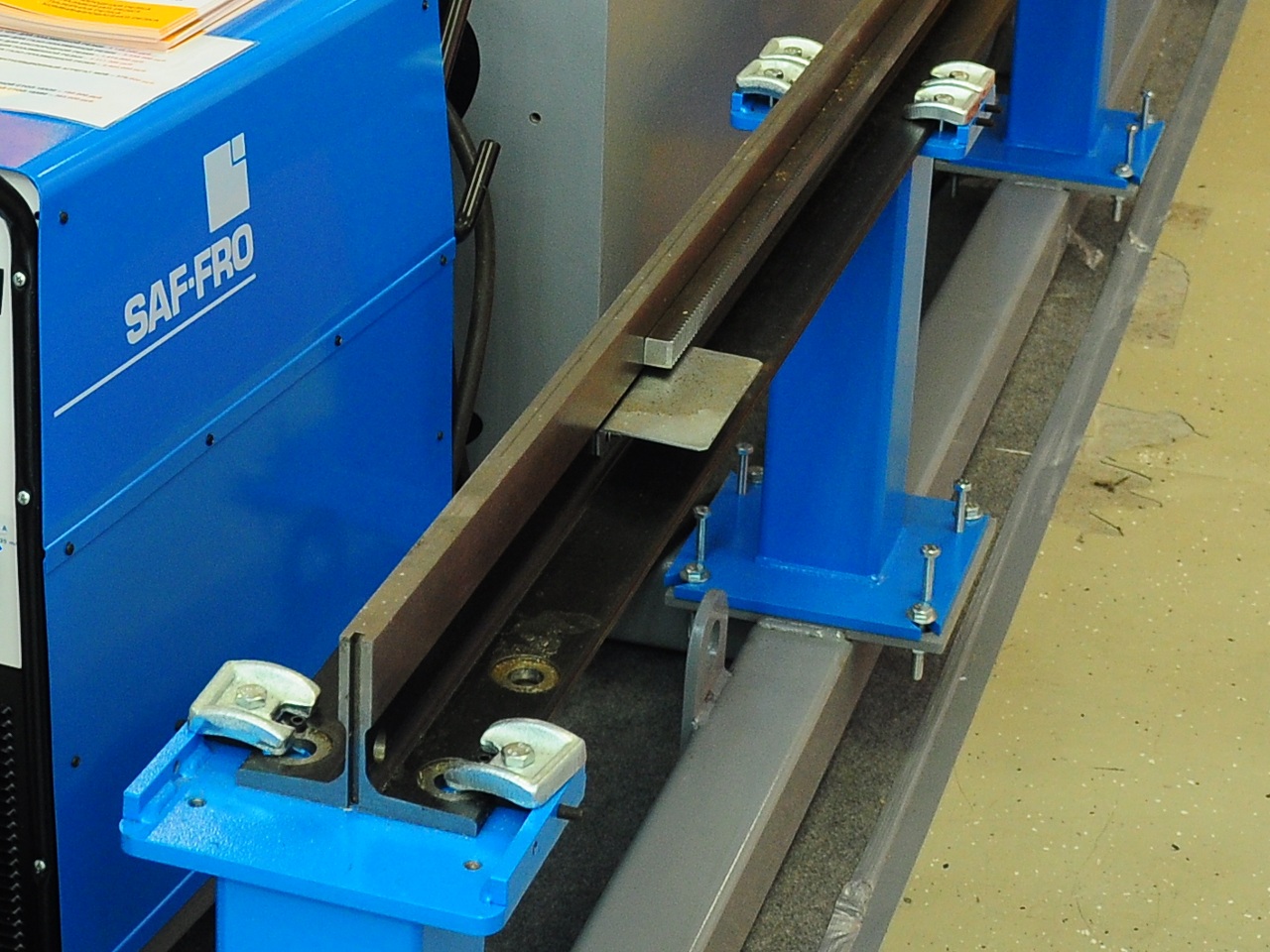

В установке самого рельса тоже доминирует такая конструкция, на толстую сварную раму устанавливается калиброванный рельс с подготовденными площадками. Сам рельс устанавливается на регулируемые основания и фиксируется 2-3 раза на метр.
Итак:

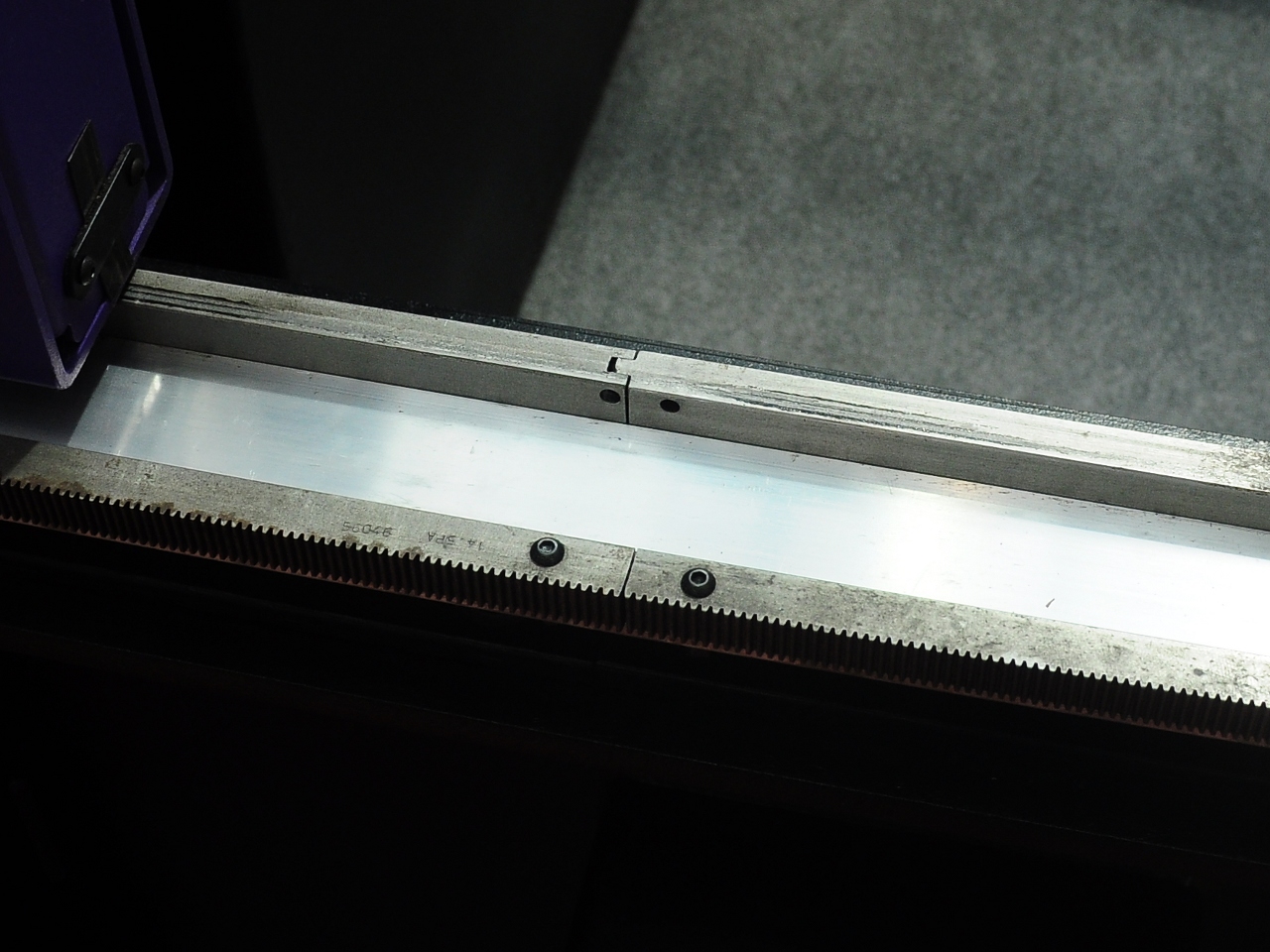

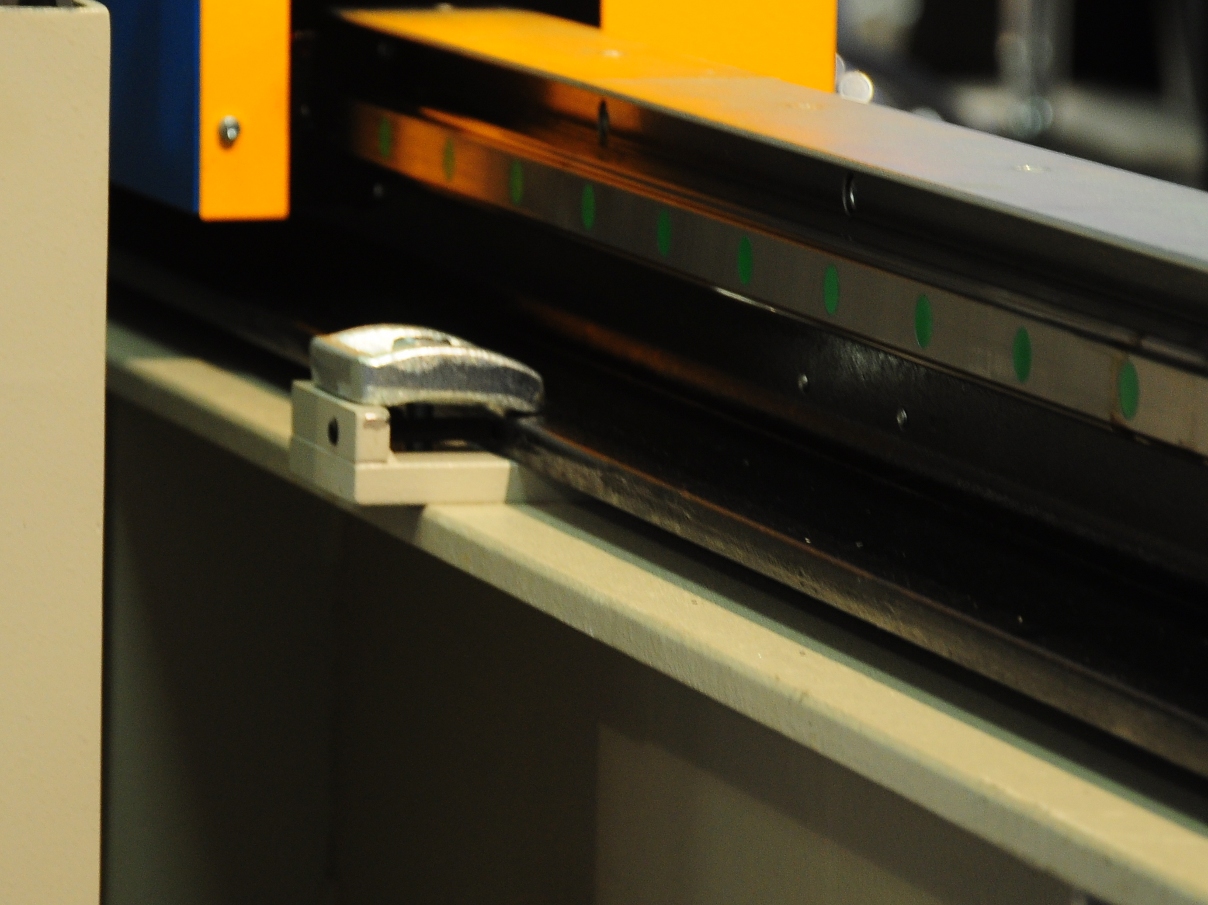

вот тут просто железный рельс, по которому что-то ездит: Вот тут какой-то хитрый рельс. По идее должен быть из стали, но на фото уж очень на алюминий похоже. Кстати видно соединение как самого рельса так и зубчатой рейки. А вот с линейными профильными подшипниками:
На некоторых станках встречались шестигранные рельсы. Я таких раньше не видел. Но ездят по ним, судя по всему, обычными роликами. Вот тут схитрили и положили рельс на алюминиевый профиль, причем рельс прикрутили прямо через рейку .

Завтра напишу о передачах. Кстати фоток всего этого добра уйма, если интересны какие-то еще узлы - пишите.

А где цены

интересно, зреет плазма

вообще выставка порадовала без грамотностью строителей плазмы... множество проектов с оголенными частяи, что в принципе не допустимо и ценником от 400000

Продолжим!

Что можно сказать о передачах на станках с плазменной резки, сказать можно одно, абсолютным чемпионом является зубчатая рейка. Она установлена на 99% станков стоявших на станках представленных на Металлообработке. Зубчатая рейка стояла на всех станках от самых больших и дорогих до самых, как бы это сказать, дешевых. Но все это относится только к осям X и Y, только эти оси не были закрыты кожухами, лишь в некоторых случаях на них стояла защита, в виде какой-нибудь "полочки". Интересно, с чем это связанно, с тем, что рейке более менее все равно на загрязнение, или с тем, что на плазморезках эти оси не так сильно загрязняются. На водорезках в отличие от плазм все оси закрыты защитными кожухами.

Что же до остального, в 1 случае мы увидели зубчатый ремень. Один раз ШВП. Кстати о ШВП, у меня создается впечатление, что но ось Z ставят именно ее, потому и закрывают ось кожухом. Тем более на это намекает вертикальное расположение двигателя на верху оси.

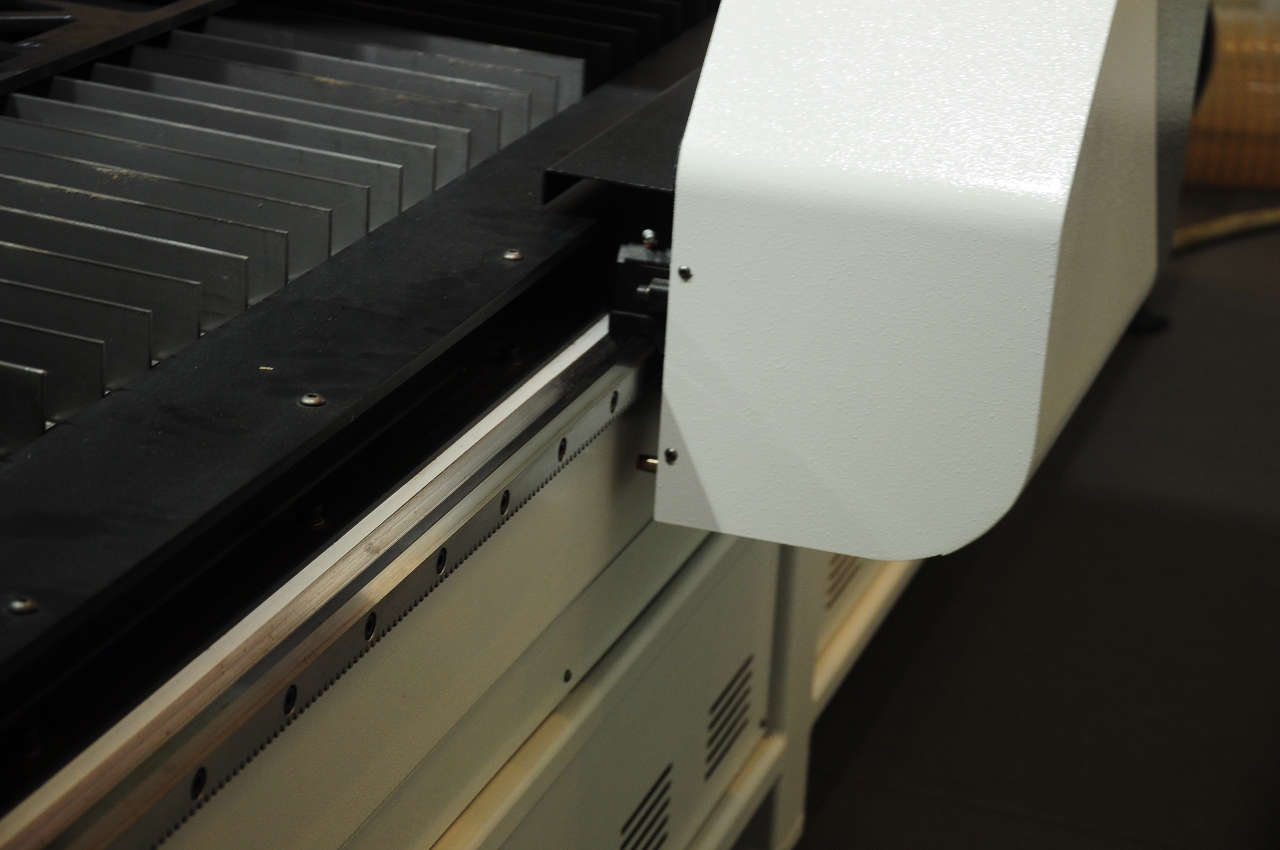

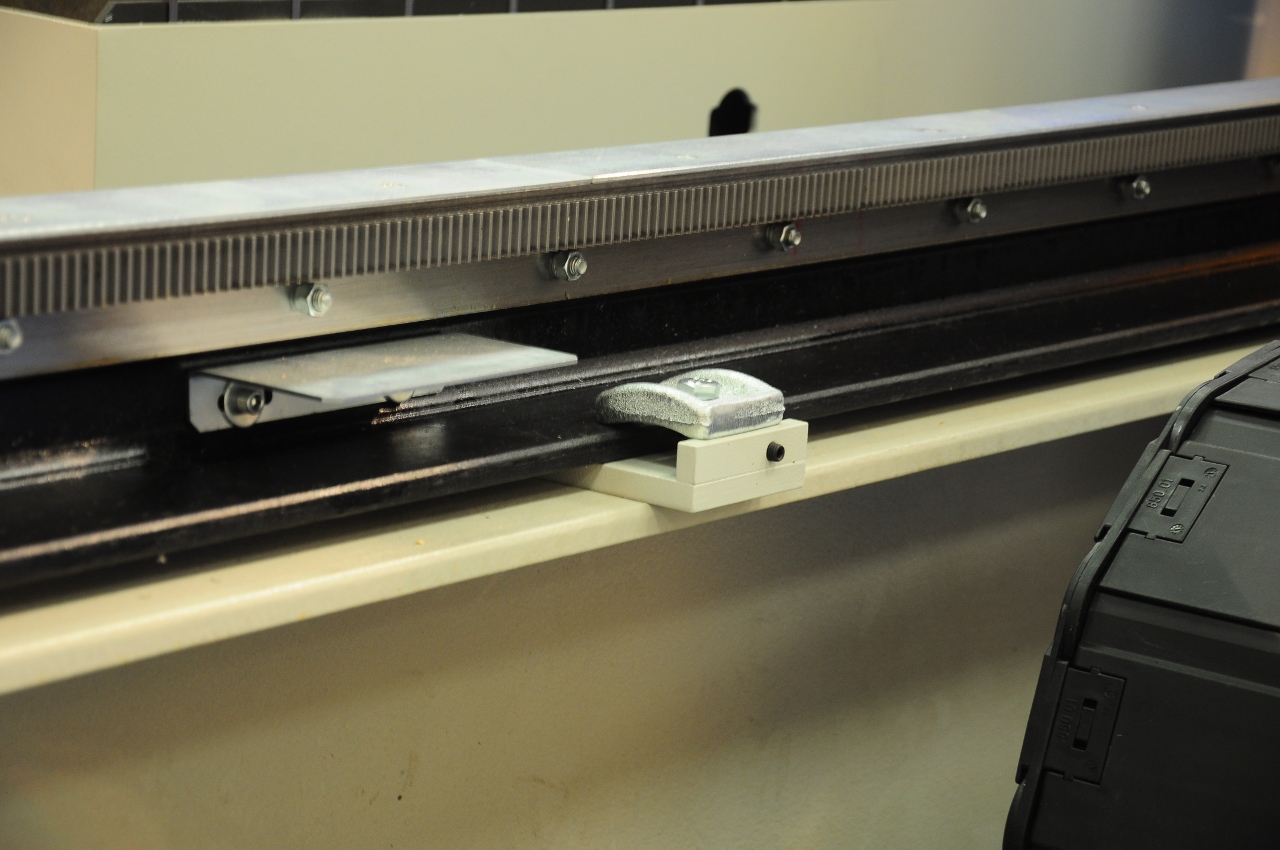

зубчатые рейки

Кстати, по рейкам, на всех станках стояло только по 1 шестеренке на каждой рейке. Ни где не было видно второй шестеренки или какого-то зитрого механизма для выбора люфта. Интересно, как здесь закреплена рейка? Такое ощущение, что она просто приклеена. Никакого крепежа не видно... Разве что с тыльной стороны у нее отверстия с резьбой, причем не сквозные...

Зубчатый ремень

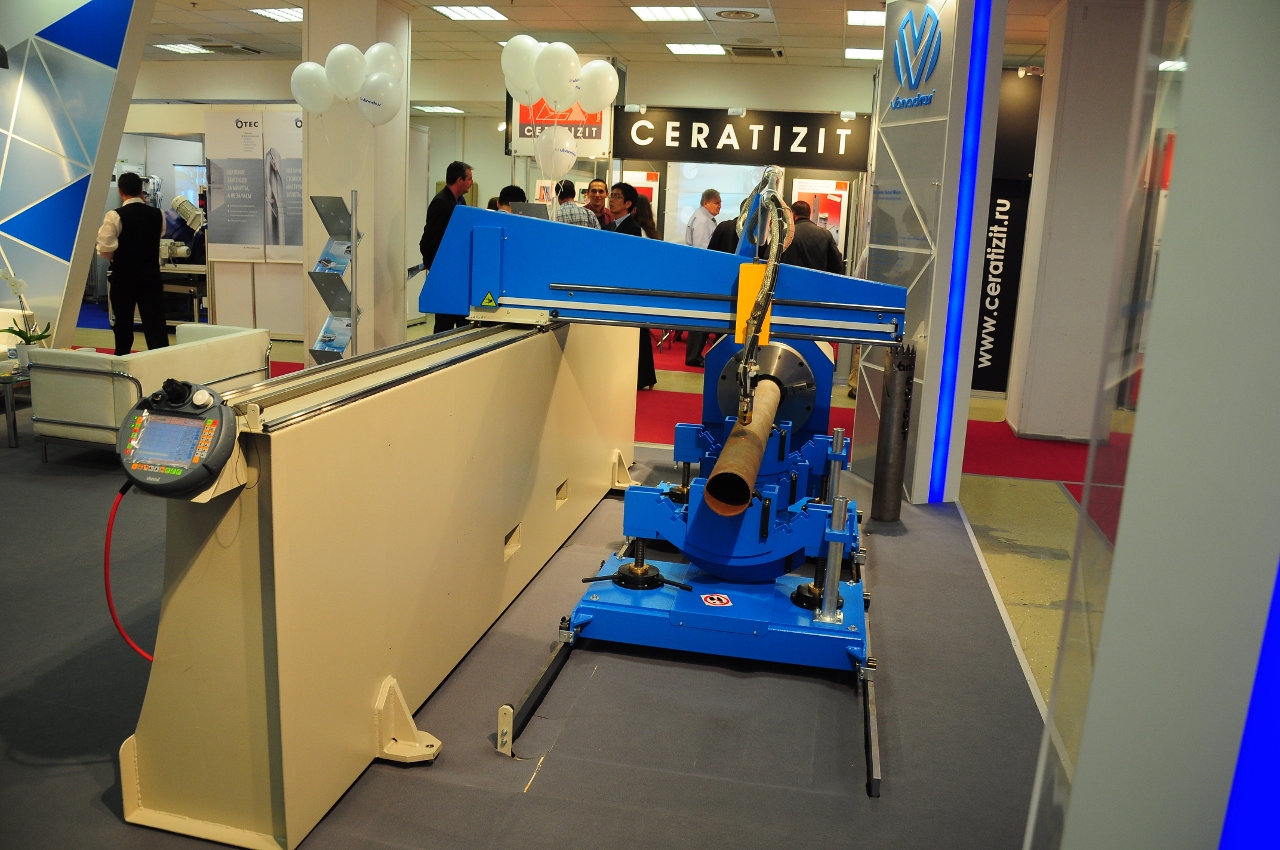

А вот и анонсированный зубчатый ремень. Замечен был единожды на станке для обработки труб. Причем ремень стоит только по оси Y, по X - хорошо знакомая нам рейка .

ШВП

Открытую ШВП я нашел только на одном станке. В остальных случаях стоит скорее всего она же, только скрыта под кожухами.
Вот та самая ШВП: А вот другие оси того же станка: Ну и еще несколько осей Z, в которых угадывается наличие какого-то винта. Да, кстати был замечен станок, правда не плазма, а лазер, у которого стояли ШВП по всем осям, причем ничем не прикрытые:

Nick писал(а):Интересно, как здесь закреплена рейка? Такое ощущение, что она просто приклеена. Никакого крепежа не видно... Разве что с тыльной стороны у нее отверстия с резьбой, причем не сквозные...

Или шпильки приварены, контактной сваркой...

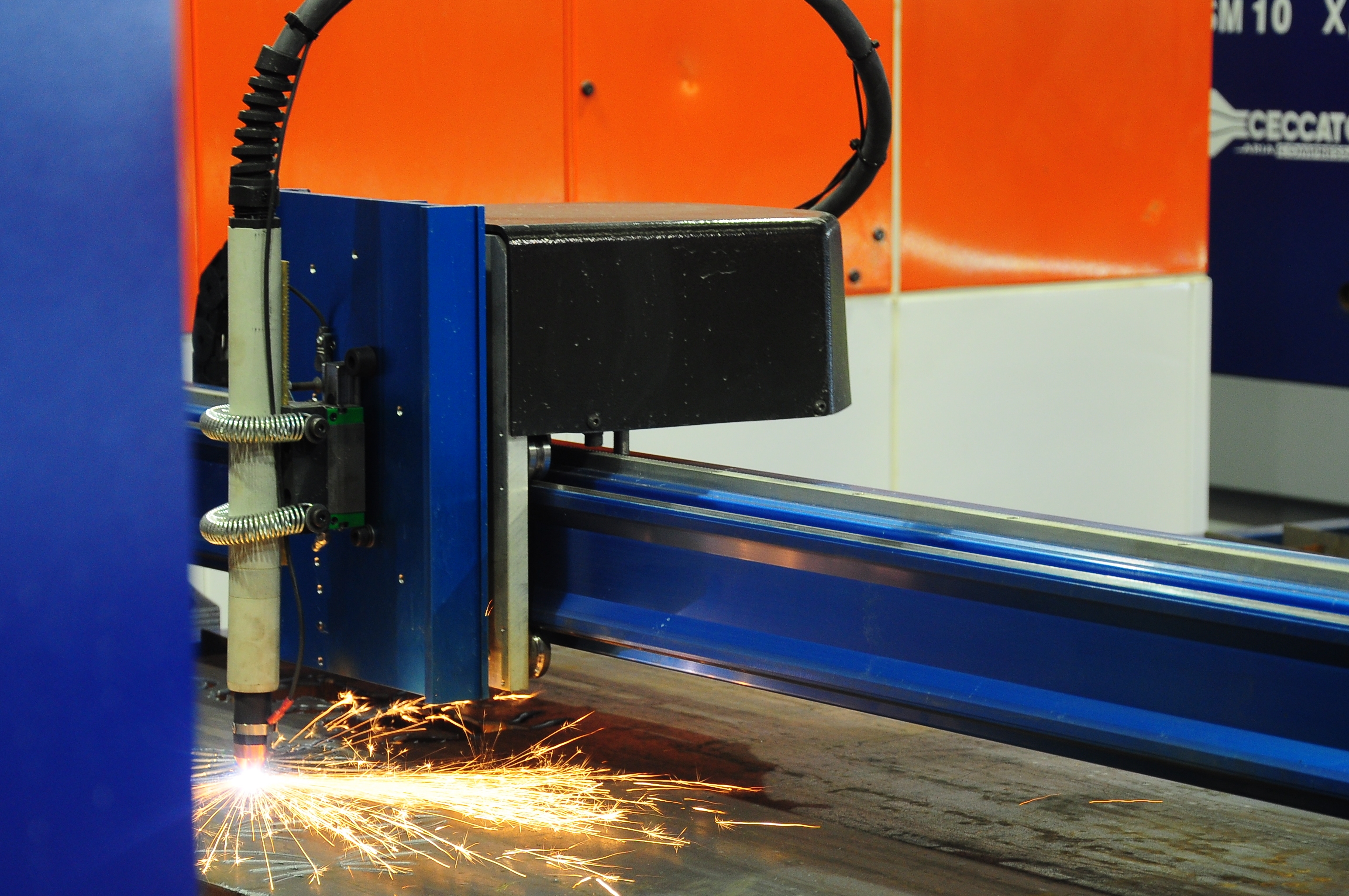

на этом фото который выше http://www.cnc-club.ru/forum/download/f ... &mode=view проводок подключен к головке плазматрона, это что такое? поиск металла?

giraf_79 писал(а):на этом фото который выше download/file.php?id=6005&mode=view проводок подключен к головке плазматрона, это что такое? поиск металла?

Еще интереснее крепление самого плазмотрона двумя хилыми пружинками. Это сейчас так принято?

Serg-tmn писал(а):Еще интереснее крепление самого плазмотрона двумя хилыми пружинками. Это сейчас так принято?

Ну это нормально! если врежется плазмотроном, об железяку он просто сыграет на пружине и не сломается, поэтому стянут на пружинах.
Вопрос у меня так и остается! что за проводок подключен к колпачку плазматрона???????

giraf_79 писал(а):Вопрос у меня так и остается! что за проводок подключен к колпачку плазматрона???????

поиск металла

giraf_79 писал(а):

Serg-tmn писал(а):Еще интереснее крепление самого плазмотрона двумя хилыми пружинками. Это сейчас так принято?

Ну это нормально! если врежется плазмотроном, об железяку он просто сыграет на пружине и не сломается, поэтому стянут на пружинах.
Вопрос у меня так и остается! что за проводок подключен к колпачку плазматрона???????

Иногда ставят на магните. Голова при наезде посто сдвигается.

giraf_79 писал(а):если врежется плазмотроном, об железяку он просто сыграет на пружине и не сломается, поэтому стянут на пружинах.

Что ж, логично.

aftaev писал(а):поиск металла

А как она работает? типа индуктивника?

dpss писал(а):Иногда ставят на магните. Голова при наезде посто сдвигается.

Думаю не очень правильное решение, так как магнит намагнитит весь станок и станок будет собирать всю металлическую пыль который образовывается при резке плазмой. На вскидку, плазма выкидывает до 5 кг металл в час в воздух в виде пыли!!!

giraf_79 писал(а):А как она работает? типа индуктивника?

Индуктивный датчик срабатывает на "замыкание" магнитного поля
https://www.youtube.com/watch?v=-QAYaOC0EYc

а этот колпачок мерит сопротивление между колпачком и металлом принцип мегомметра

Если хорошо подумать, то скорее всего можно самому сделать индуктивный колпачек на ручной плазмотрон хипера, вот и будет поиск металла?? и защитный колпачек

Если долго мучиться что нибудь получиться
Есть куча разных вариантов поиска металла

aftaev писал(а):Есть куча разных вариантов поиска металла

Куча та куча а нормальных мало.

Всем привет!
Посоветуйте, пожалуйста. Хочу приобрести плазморезку с ЧПУ. В станкостроении я новичок. Мне надо будет этот станок собирать по частям, то есть отдельно покупать источник плазмы, раму, ЧПУ и т.д. или же есть вариант сразу заказать целый станок? Жду ответа. За ранее спасибо

хмм... обычно, если покупаете станок - то на нем будет все необходимое для работы.
