2204, замена 2С42

[Leo_1943]

Метку вырабатывает блок преобразования сигналов индуктосина в сигналы энкодера, на индуктосине ее нет. Блок формирует одну метку на каждый шаг обмотки индуктосина, т.е. одна метка на 2 мм. Чуть позже фото инструкции к блоку сброшу. Обычно блоки которые формируют сигналы энкодера и сигналов фазовращателя(привод "Размер 2м-5-21") или вращающихся трансформаторов ВТМ-1 и т.п. формируют индекс метку один раз в полоборота.

[Leo_1943]

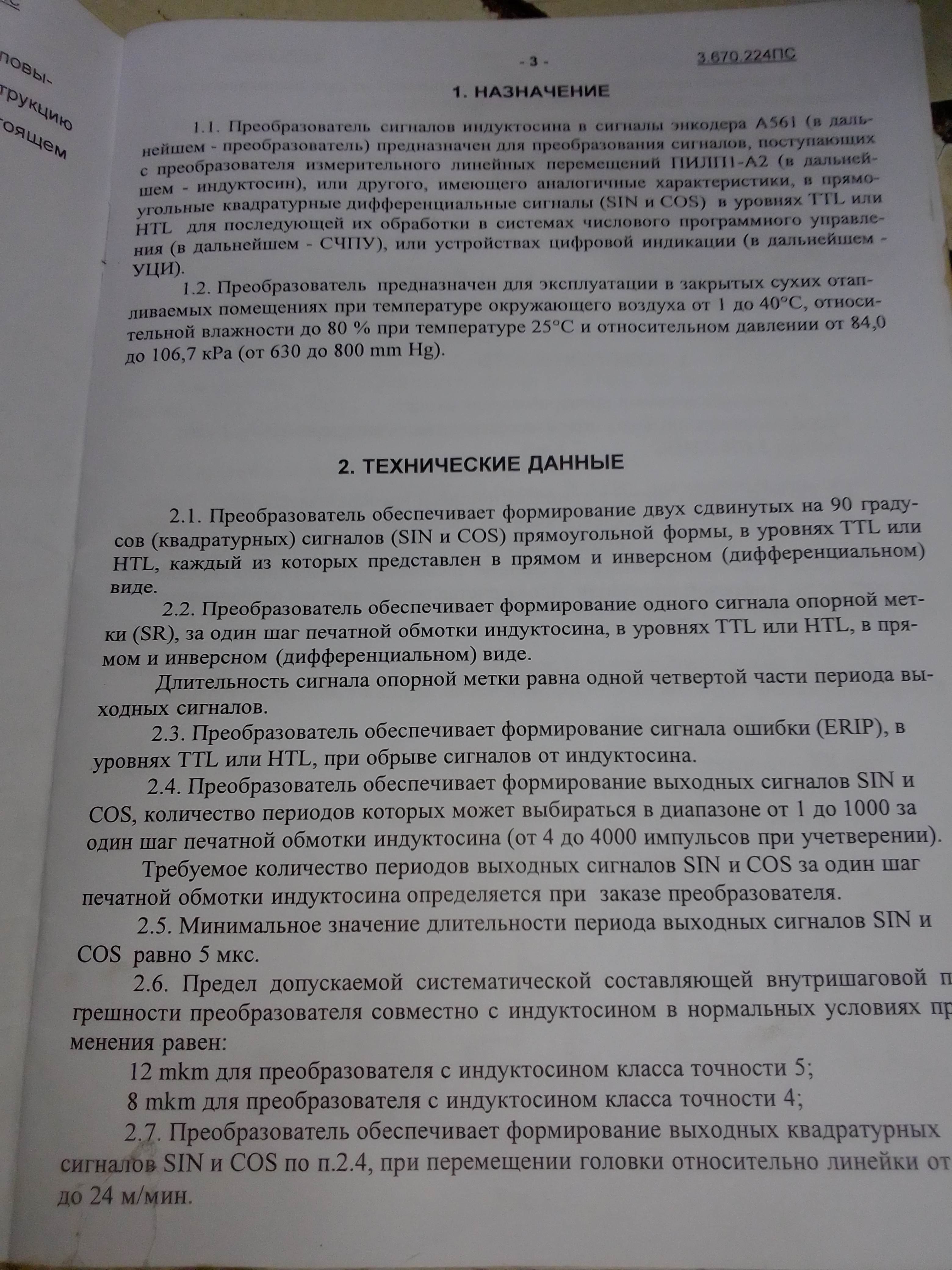

Вот страница инструкции

[gigs]

Вас понял,полезная информация,если не секрет сколько стоит преобразователь?
Еще очень интересно как эти преобразователи себя зарекомендуют в процессе длительной эксплуатации

[Leo_1943]

Вроде около 3.6 т.грн
Находил импортного производства одна ось 250$ и +100 за каждую следующую, можно на несколько сразу

[gigs]

Вас понял,спасибо

[Maxekb77]

Leo_1943, На повортке вроде ВТМ стоит - этот преобразователь работает с ним ?

[Leo_1943]

Leo_1943, На повортке вроде ВТМ стоит - этот преобразователь работает с ним ?

На столе круглый индуктосин. На шпинделе и магазине инструментов вроде да. Есть и под них преобразователи, разных производителей. В данном случае будет замена на энкодер к шпинделю и магазину инструментов

[gigs]

Была мысль сделать для своего станка преобразователи на этой микросхеме https://www.analog.com/media/en/technic ... 2S1210.pdf
Но на заказ ждать ее что то больше месяца,в результате плюнул и поставил линейки плф-4 с самодельными интерполяторами

[Leo_1943]

Была мысль сделать для своего станка преобразователи на этой микросхеме https://www.analog.com/media/en/technic ... 2S1210.pdf
Но на заказ ждать ее что то больше месяца,в результате плюнул и поставил линейки плф-4 с самодельными интерполяторами

С втм может и получилось бы, но с индуктосином посложнее, блоки вналичии были.
Но насколько я помню цену этой микросхемы то энкодер явно дешевле.

[gigs]

Ну собственно на сегодняшний день я не пожалел что поставил плф-4 ,стоят они копейки ,продают их валом а качество у них очень даже достойное
В барабан автосмены припас 13-и битный абсолютный энкодер,вот только когда найду время и деньги для ее установки.......(автосмены)

[Эверест]

Добрый день подскажите пожалуйста как можно загрузить под програму на стойка 2С150ПМФ4

[efremkos]

Вроде около 3.6 т.грн
Находил импортного производства одна ось 250$ и +100 за каждую следующую, можно на несколько сразу

Леонид, подскажите модель импортного преобразователя, если помните?

[efremkos]

если не секрет то какая принципиальная логика для поворота стола ?

Совсем не секрет,поворотный стол самостоятельная ось- в моем случае ось А ,индуктосин то же выбросил и поставил энкодер 9000 импульсов на оборот +интерполятор умножающий на 10,ну и зажим разжим стола через М команды
Если кому интересно то могу выложить hal и ini файлы,правда я сам в них почти ни чего не понимаю ,разве что могу пид подрегулировать....
Все что связано с программированием линукса ,это хлеб моего старшего сына,я как то по железякам прикалываюсь и по электронике

Дмитрий привет. Рад видеть тебя здесь.
Какая модель интерполятора умножающий на 10?
При выходе в ноль по нольметке энкодера, всегда чётко в одну позицию выходит?
