Ребята на месте не сидят. Если так пойдёт, то скоро все будут сидеть не в солиде, а в F360 ))

ребят, а кто в курсе, как убрать сглаживание stl и obj ? ...когда модель загружается ,Фузя её сглаживает...собака такая

Здравствуйте!

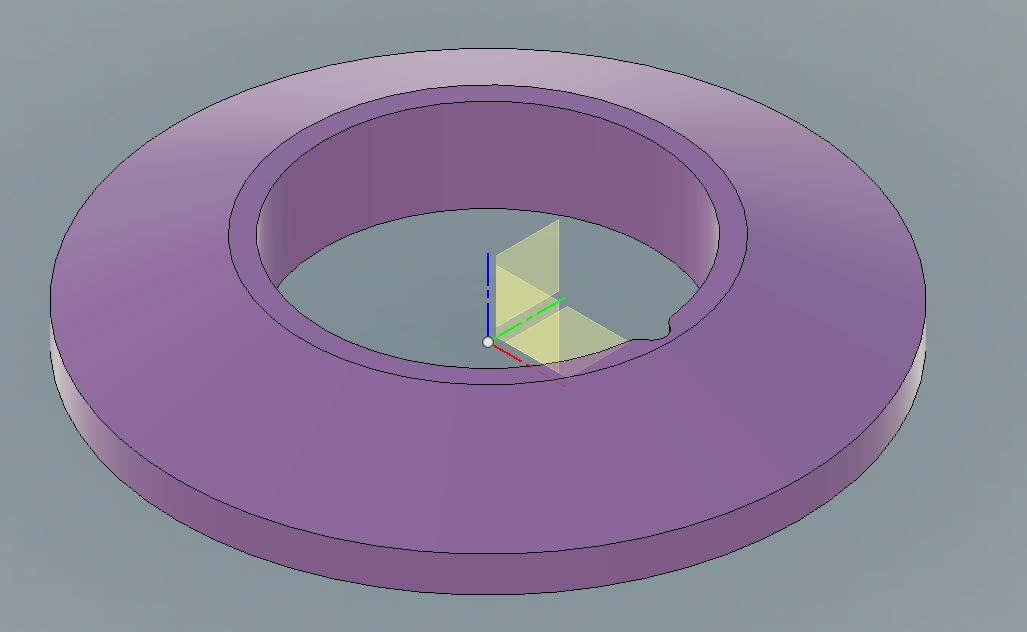

Снова прошу помощь зала. Есть у меня такая деталька Надо на верхней поверхности, наклонной, нанести шкалу. Как на линейке, по центру "0" длинный штрих, и в каждую сторону на угол 70гр штрихи, каждые 10 гр длинные, между ними покороче.
Никак не соображу алгоритм.

А станок на котором будет выполняться сколько осей имеет?

Я на 3-х осевом пробовал, цифры получались не совсем красивые, т.к. гравер всегда находился не перпендикулярно поверхности.

Деталь будет делаться на заказ, вроде бы у них 5-ти осевой центр обрабатывающий.
Если делать скетч и размножать через Circular Pattern, получается очень громоздко, у меня Fusion виснет на i3 и 8Gb...

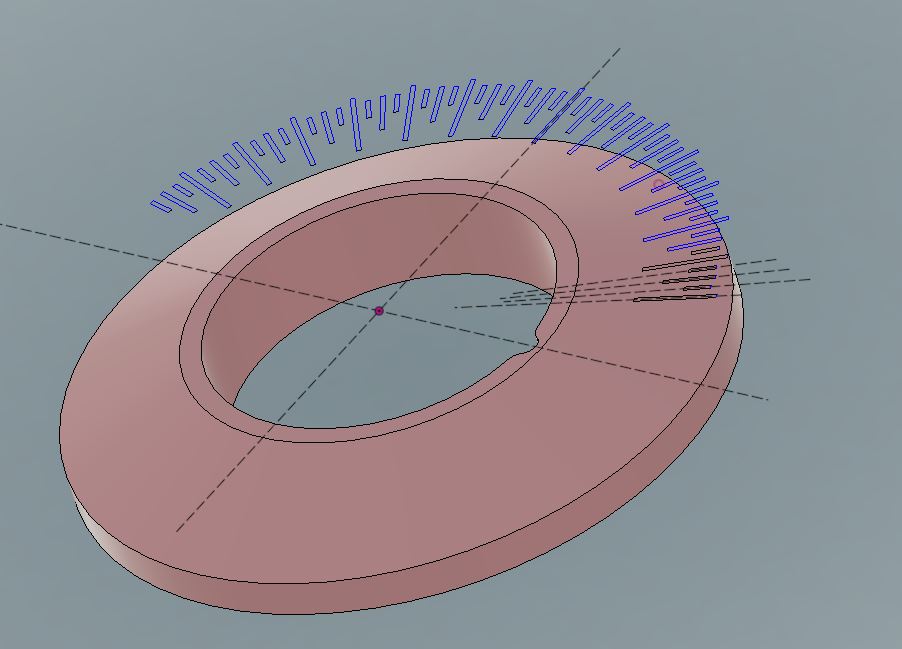

Я думаю, есть возможность сделать "плоский" скетч линейки, а потом его "завернуть" по этой нужной поверхности. Но пока не вижу как.

Задачка интересная, я аж бросил всё остальное и стал рисовать..
Технология - вырез из основной фигуры круговых массивов наклонных палочек (:

Кааак!!!???


- как сделать такой красивый массив?
- как его спроецировать на наклонную поверхность?

я пока на этом этапе застрял

Достаточно нарисовать 3 прямоугольника разной длины, один в другом. Потом вытянуть из них разные 3Д кирпичики. Эти кирпичики повернуть по высоте на тот же угол, что и у наклонной поверхности. Немного опустить их вниз и создавать из них нужные круговые массивы. Затем из основной фигуры вырезать все эти тела.

cncmybox писал(а):как его спроецировать на наклонную поверхность?

Инструмент Split Face. После этого Press Pull. Массив лучше применять после формирования "выдавки" Все операции отражены в таймлайне внизу окна

Не рисуйте вручную, патерном круговым сделайте сколько нужно тел. И потом проекцию на тело. Либо как выше сказано, тела с профилем как у будущей гравировки сделайте и так же круговым паттерном и потом вырежьте. В общем много вариантов

Только начинаю вникать в F360, удивляет немного нелогичное название инструментов. Press Pull = давить-тянуть, а по факту можно делать много чего. В уроках скруглить грани твердого тела - через Press Pull. Пачиму?
Split Face - расколоть поверхность (вроде, если буквально, то разделить на части), а тут как бы вырез.
По сути все очень похоже на Solidworks, легко ищутся аналоги, но их названия малость вводят в недоумение.
Подобрали из незапатентованных?

Argon-11 писал(а):Только начинаю вникать в F360, удивляет немного нелогичное название инструментов. Press Pull = давить-тянуть, а по факту можно делать много чего. В уроках скруглить грани твердого тела - через Press Pull. Пачиму?
Split Face - расколоть поверхность (вроде, если буквально, то разделить на части), а тут как бы вырез.
По сути все очень похоже на Solidworks, легко ищутся аналоги, но их названия малость вводят в недоумение.
Подобрали из незапатентованных?

Если вникнуть в суть работы этих инструментов, то названия становятся понятными. Есть обычный инструмент extrude, с которым всё понятно, а есть Press Pull, похожий вроде, но выполняет другие функции. Split Face полностью отражает название-делит поверхность по линиям эскизной геометрии.

Фух! Получилось

cncmybox писал(а):Фух! Получилось

Каким способом сделал-то?

как вы и подсказали.
просто поменял порядок действий. скетч, сплит фэйс, пуш-пул, паттерн.

cncmybox писал(а):Фух! Получилось

Я смотрю стрелка-указатель под фигурой расположена? Если да, то надо дорезать риски вниз по вертикальной поверхности.

Проекцию вместо сплит можно использовать

cncmybox писал(а):просто поменял порядок действий. скетч, сплит фэйс, пуш-пул, паттерн.

Так у меня в примере такой-же порядок. Со второго эскиза в таймлайне начинается работа с рисками

MX_Master писал(а):Я смотрю стрелка-указатель под фигурой расположена? Если да, то надо дорезать риски вниз по вертикальной поверхности.

С одной стороны, согласен, видимость, по-идее, улучшится. Но с другой стороны, будет как-то аляповато, кмк.

NKS писал(а):Так у меня в примере такой-же порядок. Со второго эскиза в таймлайне начинается работа с рисками

Я имел ввиду, что свой порядок действий поменял. Я-то сначала пытался все нарисованные риски (паттерн на скетче) перенести на тело. А надо было наоборот, делать паттерн уже на теле.

Поделюсь.
Сделал некое подобие анимации пружины натяжения.
Модель пружины сформирована при помощи инструмента Coil на основании реальных данных (у меня есть на руках пружина, сделанная на заказ с известными параметрами: толщина проволоки, шаг, диаметр навивки). Смоделировал только половину пружины. Затем в сборке соединил половинки пружин через Slider по "срезу". Один конец (верхних на видео) сделал Revolt, а второй Cylinder.
https://www.youtube.com/watch?v=62Qmr0E3qE0

В результате имеем наглядное представление как ведёт себя пружина.
