Не знаю было или нет
Но мне понравилось
https://www.youtube.com/watch?t=369&v=Orc9Hf2JPG0

А вот это я такой станок ремонтировал чпу системы филипс осторожно Мат
https://www.youtube.com/watch?v=6DV9f4MbHYU

интересная компановочка...http://www.youtube.com/watch?v=Hav5iJil ... A&index=23

блин не ту ссылку воткнул. сори исправил..

Hanter писал(а):блин не ту ссылку воткнул. сори исправил..

Твой станок наверно лучшее работает что был в начальной сцылке, этот Кнут как то рывками ездит.

Набрел на пачку старых фоток... А что, в номинацию "кишки" подходит, и качество соответствующее )))

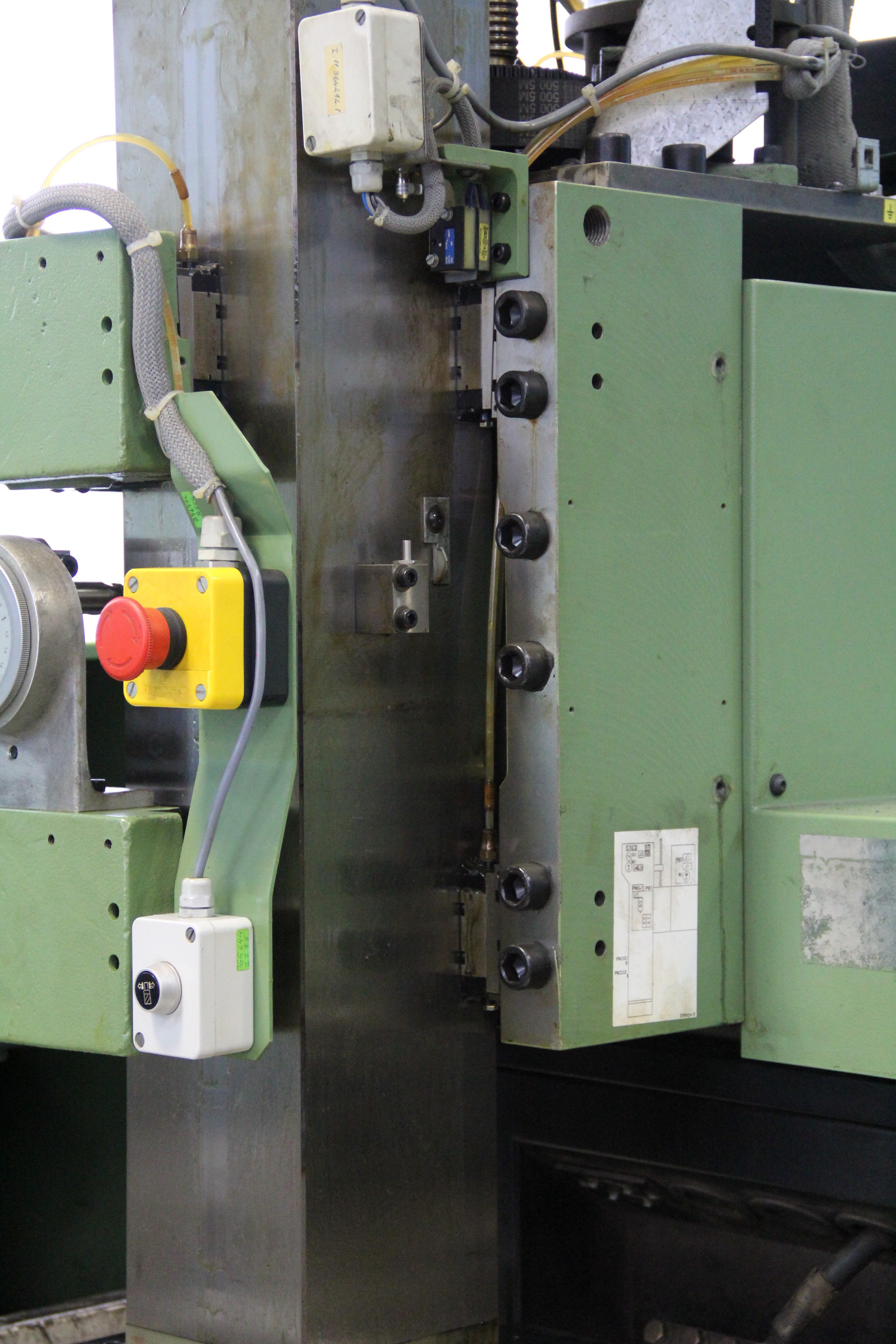

AGIE Agietron 100C ось Z

надо выложить

Сегодня меняли голову измерительной системы (магнитной линейки) на станке, фотки которого выше выкладывал, были сняты ограждения, отснял как сделан поджим заднего центра (бабка полностью сервоосью управляется, и поджим тоже): Движок вместе с опорой ШВП подвешен на тарельчатых пружинах. Когда просто гоняем бабку серва работает в режиме позиции. Когда жмем педаль зажима - серва переводится в работу по моменту (установка усилия делается в HMI, потом это уже пересчитывается в момент и отдается серве).
Вот кстати голова линейки (https://youtu.be/knFpe3-9vhM): До сих пор не могу понять как эта шляпа устроена, неужели они в подпружиненную пластину воткнули головку? Пока только предполагаю, если дадут расковырять может удастся однозначно определить =)

N1X писал(а):Сегодня меняли голову измерительной системы (магнитной линейки) на станке,

Чур старые мои

N1X писал(а):Движок вместе с опорой ШВП подвешен на тарельчатых пружинах.

А что там ШВП малость подРжавело или подГрязнело

N1X писал(а):До сих пор не могу понять как эта шляпа устроена, неужели они в подпружиненную пластину воткнули головку? Пока только предполагаю, если дадут расковырять может удастся однозначно определить =)

Подпружинена может быть чистилка
У Hiwin похожее есть http://www.hiwin.com/positioning-measur ... stems.html Голова прям в каретке размешена.

С Али фотки

что-то у первого на рельсы оси z надето? или это гидростатика?
и как они только стружки не боятся, все открыто....

Интересно как 4 рельсы выставляют в плоскость (6 картинка)

Бармалей писал(а):и как они только стружки не боятся, все открыто....

Просто фото без защиты, конструкцию показывают

PKM писал(а):Интересно как 4 рельсы выставляют в плоскость (6 картинка)

Если одни рельсы будет выше/ниже других - даже натяг получится

PKM писал(а):Интересно как 4 рельсы выставляют в плоскость (6 картинка)

Ну ни чем не отличается процедура от выставления 2х рельс.

aftaev писал(а):Если одни рельсы будет выше/ниже других - даже натяг получится

Натяг не делают.
Меня интересует не как 4 релься выставить, а как шпиндельную бабку на 4 призмы посадить.

Недавно на складе капиталили станок трубный немец, так воттам шпиндельные бабки сидят на четырех призмах. Зная какой гемор посадить на 2 призмы суппорт на рязанских токарных станках, даже не представляю себе этого...

Lexxa писал(а):Натяг не делают.

Я прикалываюсь

PKM писал(а):Интересно как 4 рельсы выставляют в плоскость

Да также, как и две рельсы.
Интересно другое, на схеме четыре рельсы, а на станинах-то всего по две
