aftaev писал(а):Бразильский станок

Где-то этот станок уже проскакивал на форуме, причём давненько

Predator писал(а):Где-то этот станок уже проскакивал на форуме, причём давненько

а мне кажется, проскакивал другой, а это его клон.

проскакивал-проскакивал ))) Саша его и "кидал" http://www.cnc-club.ru/forum/viewtopic. ... 549#p66549

IGon писал(а):Саша его и "кидал"

а че тогда опять показывает? забыл?

NightV писал(а):а че тогда опять показывает? забыл?

Ну так, у Афтаева память-то куриная, он то 3 вопроса забудет, то еще что...
...грибочки видимо действуют...

Был тут на "любимом" заводике.. вот вам фото швп .. ... не.. не так. ШВПшище на вскидку 140 длина была метров 5

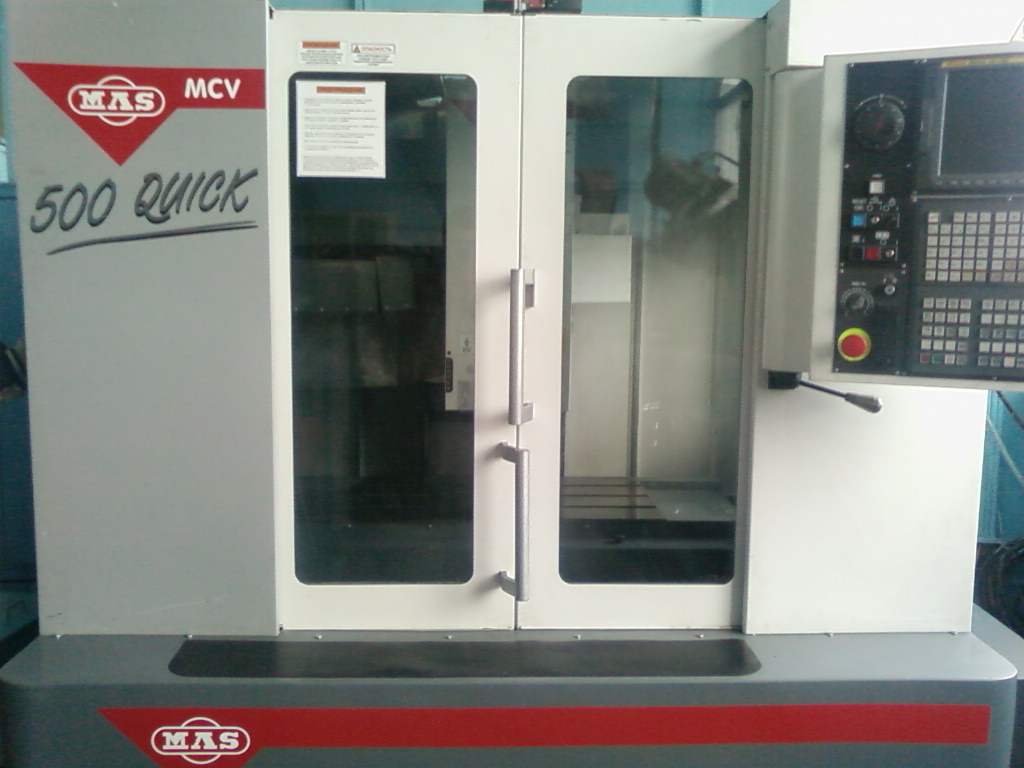

Много лет назад перевозил станок, что бы влез в лифт пришлось немного разобрать.
И пару фоток с чего он состоит.

Demetrius писал(а):И пару фоток с чего он состоит.

китаес?

aftaev писал(а):китаес?

Чехия, kovosvit. Даже удалось познакомится с замдиректора этой фирмы Своеобразный человек

Demetrius писал(а):Своеобразный человек

ЧПУшной ориентации

Как станок в работе?

aftaev писал(а):Как станок в работе?

Именно этот не очень мне понравился, нет линеек (при большой подачи за 1500 мм/мин наружный контур перерезает, внутренний не дорезает).
Вот деталька, фрезеровал на этом станке, сверху бобышки получались овальными (срезанными).
Нет центральной смазки (вручную, в каждый узел).
Токарный мне понравился, очень удобный в управлении.

Шлифовальный для шлифовки рельсов
https://www.youtube.com/watch?v=Q8wjI31SDwA

aftaev писал(а):Шлифовальный для шлифовки рельсов

А направляющие то пришабреные)))
Сейчас 9-ти метровый на УЗТС c молотка(((

Давно хотел показать форумчанам. это РВП с рейкой и вращающейся гайкой. Штука забористая до нельзя. Когда размеры зашкаливают, то такая штука очень выгодна. Жесткость высочайшая и точность не уступит ШВП.

Эх, вот бы ты еще гайку сфотографировал, и ее привод...

Я правильно понимаю, что по эта полурезьба и есть рейка? А "гайка" это кусок винта?

Nick писал(а):Эх, вот бы ты еще гайку сфотографировал, и ее привод...

Увы.. там гайка с приводом висят на высоте 3-х метров)

Nick писал(а):Я правильно понимаю, что по эта полурезьба и есть рейка?

Верно

Nick писал(а): А "гайка" это кусок винта?

гайка там вот это) Только на изнанку.

Dmaster писал(а): Штука забористая до нельзя.

это ты хитрых гаек не видел
причем их там две, синхронизированы, это я снимал давно для форума

https://www.youtube.com/watch?v=4PPUwA3LWZ8

NightV писал(а):это ты хитрых гаек не видел
причем их там две, синхронизированы, это я снимал давно для форума

Подобную систему сейчас разбираю) у себя на станке. это стандартная система мальтийского креста просто развернута.

Вот интересный колпак для удаления стружки и видимо подачи воздуха.
https://www.youtube.com/watch?v=t6KvDN2Ftwg

tooshka писал(а):Вот интересный колпак для удаления стружки и видимо подачи воздуха

Еще и прижим для листовых материалов видимо
