kfmut писал(а): ↑28 ноя 2021, 18:53 Можно. В списке слева, в УПшках ставите(оставляете) галки на нужных операциях, а на самой папке "УП" в меню по правой кнопке мышки будет пункт "Сохранить выбранные УП". В крайней версии что-то менялось в этом отношении, но я в новой версии этим функционалам ещё не пользовался, но вряд ли что-то сильно поменялась от предыдущих версий.

Попробовал, сохраняет несколько отдельных файлов.

RomSunZ писал(а): ↑ Попробовал, сохраняет несколько отдельных файлов.

Скиньте проект целиком тогда сюда.

RomSunZ писал(а): ↑ Попробовал, сохраняет несколько отдельных файлов.

Объединяются при сохранении только те g-коды, в которых ID инструмента в Базе инструментов совпадают. Грубо говоря, фреза должна быть одна. Да, и без проектов, сохраненных с вопросами, трудно точно и правильно ответить.
Если не ошибаюсь, группировка сохранения может быть по порядку создания g-кодов, так и по глубине реза. Это настраивается здесь: Пробуйте, потом нам расскажете.. )

Спасибо, буду смотреть. Подскажите еще, в базе инструментов для граверов нужно указывать полный угол или его половину? Side angle как-то не очень понятно звучит, вроде как угол стороны, т.е. половину полного угла, но у меня дорожки почти сожрало.

RomSunZ писал(а): ↑29 ноя 2021, 11:07 Спасибо, буду смотреть. Подскажите еще, в базе инструментов для граверов нужно указывать полный угол или его половину? Side angle как-то не очень понятно звучит, вроде как угол стороны, т.е. половину полного угла, но у меня дорожки почти сожрало.

Да лучше сделайте его как простую фрезу с диаметром на предполагаемой глубине гравировки, к диаметру пятки несколько соток добавится за счёт угла. Всё равно реальная поверхность платы не будет расположена в координате по Z равной 0.000, а будет отличаться от измеренного щупом нуля на несколько соток, и это как-то надо учитывать.

RomSunZ писал(а): ↑ в базе инструментов для граверов нужно указывать полный угол или его половину?

Никаких половинок (GGEasy сделает в g-коде отступ в два раза меньше, чем нужно было для того гравера, который Вы потом установите на CNC, поэтому срежется лишняя медь у дорожек). Указывается полный угол (тот, что заявляют продавцы).
Делайте более подробную (больше точек зондирования по осям) карту высот и не забывайте ставить галочку Применить карту высот перед началом фрезерования.

YuryV писал(а): ↑28 ноя 2021, 21:43 Объединяются при сохранении только те g-коды, в которых ID инструмента в Базе инструментов совпадают. Грубо говоря, фреза должна быть одна. Да, и без проектов, сохраненных с вопросами, трудно точно и правильно ответить.

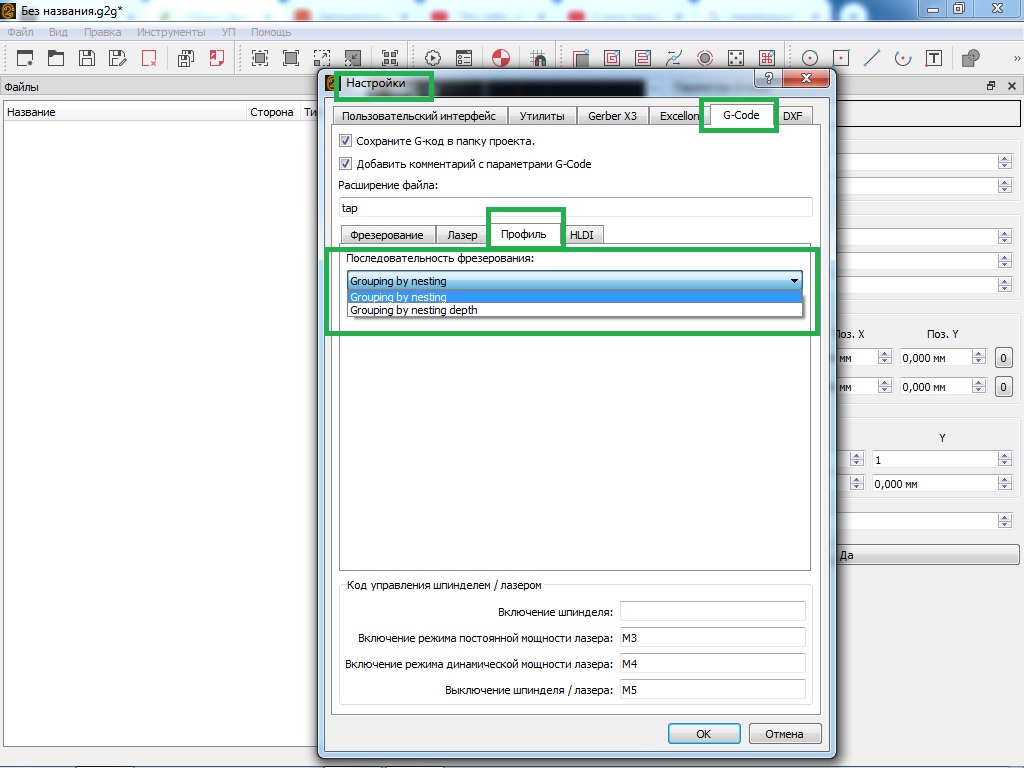

Если не ошибаюсь, группировка сохранения может быть по порядку создания g-кодов, так и по глубине реза. Это настраивается здесь:
Последовательность - копия.jpg
Пробуйте, потом нам расскажете.. )

Спасибо, попробовал группирует с одинаковым инструментом.

Приветствую.
Попробовал закинуть гербер в программу, вроде бы и неплохо траектории простроила, но есть пропуски. Подскажите, как поправить их?

Инструмент в зазор не лезет, подкрутить или зазор или инструмент.

Ммм, зазоры и инструмент одной размерности. На соточку добавить зазоры?

Вообще софт очень простой и понятный. Автору респект.

Там конусность учитывается и глубина погружения, так что соточки может быть мало. Если надо точно - думайте головой, а если просто - замените гравер на фрезу такого же диаметра.

У меня поставлена фреза в настройках, ибо работать буду ею.

Ну значит зазора не хватает. Сталкивался при импорте-экспорте платы через разные программы (перенос старых проектов на новый софт) бывает разьезжаются пады в пределах небольшой погрешности, сетки разные, округления тоже, вот зазоры и начинают плавать.

VeterMir писал(а): ↑ На соточку добавить зазоры?

При равенстве зазора и диаметра фрезы GGEasy фрезу в зазор не пустит. Быстрее создать инструмент на 0.001 мм меньше зазора, например, вместо 0.2 мм реальной фрезы в Базе инструментов прописать 1.999 мм. На 0.0005 мм медь больше срежется теоретически...

VeterMir писал(а): ↑07 дек 2021, 18:07 Приветствую.
Попробовал закинуть гербер в программу, вроде бы и неплохо траектории простроила, но есть пропуски. Подскажите, как поправить их?

Это в 100% случаев всегда пролезает. Ультимативное решение. https://disk.yandex.ru/i/IZxwEyWDbyPuJA
https://disk.yandex.ru/i/nRJXrYJzTt5HkQ

Хочу поблагодарить автора программы и продемонстрировать свой результат. Плата после конического гравера. Гравировка делалась на самодельном станке из дюраля, направляющие - цилиндрические на опоре. В качестве шпинделя используется китайский коллекторник 400Вт с небольшой доработкой для устранения продольного люфта. Для компенсации неровности стеклотекстолита пользовался программой Autoleveler.jar . Расстояние между выводами разъема 0.5мм, ширина дорожек и расстояний между ними закладывались 0.5 и 0.2мм соответственно.

Не подскажете, как отзеркалировать гербер обратной стороны платы, для фрезеровки?

PS А всё, разобрался. Очень удобненько выходит. Автору просто респектище

Я не могу разобраться до конца со сверловкой отверстий. Файл гербера, закинутый в программу, при нажатии на "drilling" обрабатывается не полностью - не все отверстия видит. Файлик со сверловкой гербера "Gerber_Drill_PTH.DRL" воспринимает, но не меняется ровным счётом ничего. Куда копать?

VeterMir писал(а): ↑28 дек 2021, 17:25 Я не могу разобраться до конца со сверловкой отверстий. Файл гербера, закинутый в программу, при нажатии на "drilling" обрабатывается не полностью - не все отверстия видит. Файлик со сверловкой гербера "Gerber_Drill_PTH.DRL" воспринимает, но не меняется ровным счётом ничего. Куда копать?

Вы файлик проекта выложите. А то так трудно понять будет.

Ну вот, гербер платы, к примеру.
