Беспроводной центроискатель Lite WL (технические вопросы)

Контроллеры, драйверы, датчики, управляющие устройства.
Аватара пользователя
NKS
Мастер
Сообщения: 2516
Зарегистрирован: 30 окт 2014, 21:36
Репутация: 1233
Настоящее имя: Сергей
Откуда: Волгоград
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение NKS »

frezeryga писал(а):Все хорошо но все жду когдаже исчезнет хлипкий и ненадежный микроюсб
Странно видеть такой вопрос в теме про беспроводной центроискатель :)
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

frezeryga писал(а):Все хорошо но все жду когдаже исчезнет хлипкий и ненадежный микроюсб. В телефоне постоянно забивается пылью, держится слабо вылетает, нежный легко согнуть или вырвать. Самое простое и надежное это джек. Даже самый мелкий 2.5мм джек намного живучей чем микроюсб.
Китайские телефоны действительно подпортили репутацию разъему microUSB.
Однако, при правильном подходе производителя к монтажу этого разъема картина преимуществ-и-недостатков меняется.
В проводных Lite и Tool setter применён сверхнадежный способ монтажа разъёма microUSB "мама". Он распаян на плату четырьмя опорами (не контактами, а именно корпусными опорами) в сквозные металлизированые отверстия , обжат по всей внешней поверхности между двумя сжимаемыми винтами деталями корпуса и ещё слегка притоплен вглубь, "расшатываться" просто некуда. Это крепление намного надежнее, чем крепление в телефонах.
"Папа" (цельнолитный разъем) держится плотно и надежно, его корпус точно прочнее на излом 2.5мм джека и где-то сравним с 3.5мм джеком. В добавок для 2.5мм джека нужно увеличивать диаметр корпуса центроискателя минимум на 8 мм, чтобы влезла джек-"мама", а для 3.5мм джека - на 16мм .
Если бы я действительно увидел какое-то серьёзное преимущество аудио-джека, то, ясное дело, выбрал бы его. По "живучести" microUSB в Lite и Tool setter лучше, чем 2.5мм джек, и сравним с 3.5мм джеком. :) Не забываем также про беспроводной вариант - решает разом все вопросы "живучести", в последних версиях не уступает по четкости проводным и чертовски удобен в работе. :)
Andrey@KZN
Мастер
Сообщения: 442
Зарегистрирован: 22 авг 2016, 12:21
Репутация: 44
Настоящее имя: Андрей
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение Andrey@KZN »

verser писал(а):В ближайшие дни сделаю анонс нового прибора HomeSW.
Ох уж эти ближайшие дни... :)
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение frezeryga »

У меня папы согибаются сам разьем.
Аватара пользователя
Сергей Саныч
Мастер
Сообщения: 9116
Зарегистрирован: 30 май 2012, 14:20
Репутация: 2857
Откуда: Тюмень
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение Сергей Саныч »

frezeryga писал(а):У меня папы согибаются сам разьем.
Разборные "папы" микроUSB - это вообще жуткое дело. Ломаются от косого взгляда :)
Литые заметно надежнее.
Чудес не бывает. Бывают фокусы.
Аватара пользователя
R6MF49T2
Мастер
Сообщения: 235
Зарегистрирован: 14 июл 2016, 17:18
Репутация: 32
Откуда: Великий Новгород/Санкт-Петербург
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение R6MF49T2 »

хм... а у меня на втором подряд телефоне джек умирает, а юсб как новый. И это при том что наушники всё же реже используются чем зарядка.
Может всё же дело в качестве конкретного разъёма?
Да и всё же передача питания по юсб сертифицировано, а по джеку нет, в случае чего такой провод в магазине не купишь)
MGG
Мастер
Сообщения: 3673
Зарегистрирован: 08 фев 2016, 16:33
Репутация: 1010
Настоящее имя: Манн Геннадий Геннадьевич
Откуда: Москва
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение MGG »

У меня есть кабель, которому лет 5 наверное, я его регулярно переезжал колесом стула, от чего он весь как с войны, облезлый и чуть помят разъем, но работает исправно. Новые кабеля при бережном отношении даже по пол года многие не выживают.
http://www.cnc-club.ru/forum/viewtopic. ... 76#p304076 Поставки оборудования для ваших станков
https://www.instagram.com/dtw.moscow/
dtw.moscow@gmail.com
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

Новости.
►Вышел новый прибор HomeSW. Прибор далековат от темы "Беспроводной центроискатель" , поэтому выделил в новую тему.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

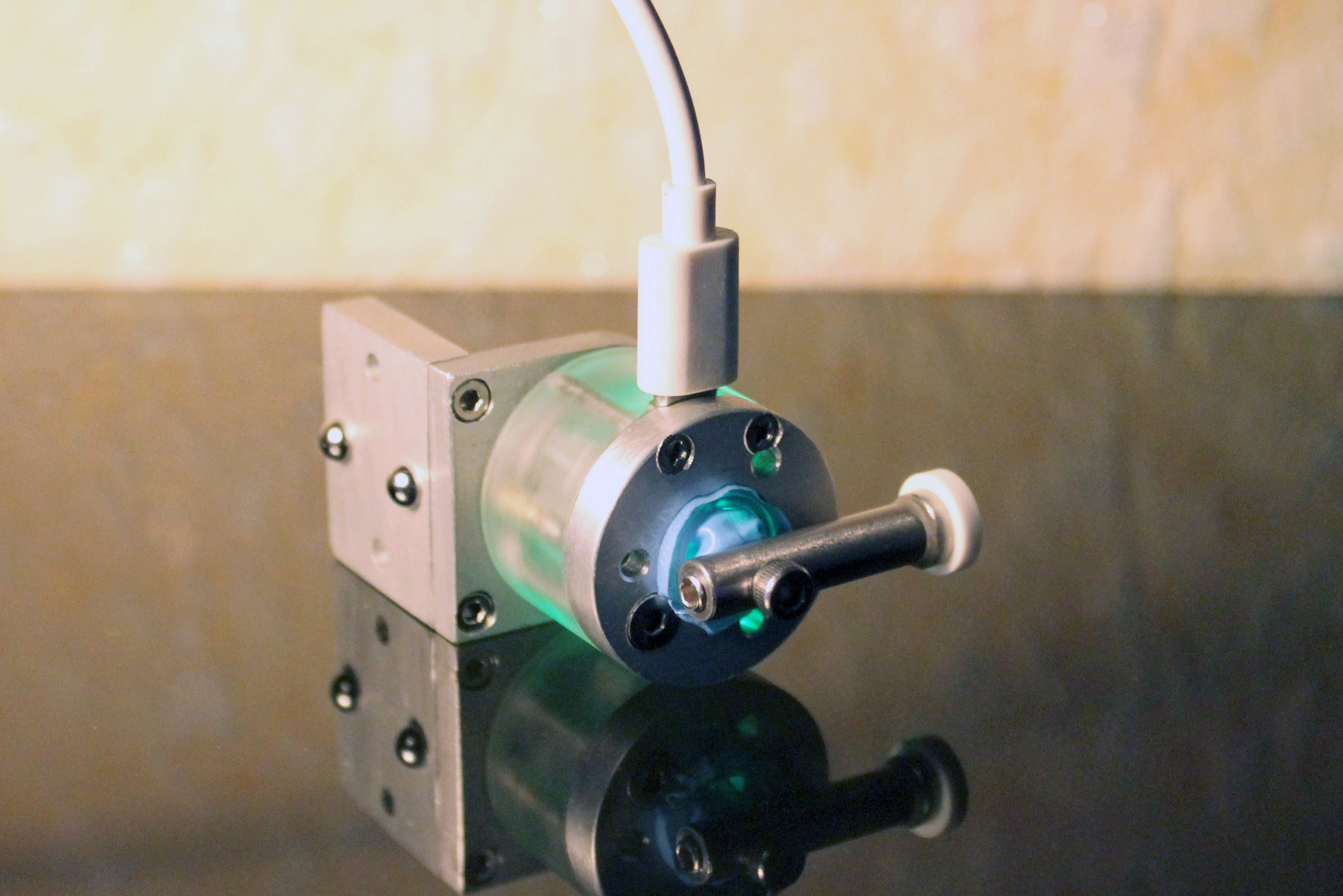

Tool setter ver.1.1 обновленный датчик длины и диаметра инструмента крупным планом
toolsetter_v1_1.jpg (3471 просмотр) <a class='original' href='./download/file.php?id=96319&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (1 МБ)</a>
toolsetter_v1_1_back.jpg (3471 просмотр) <a class='original' href='./download/file.php?id=96320&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (701.16 КБ)</a>
Датчик собран на базе проводного центроискателя Lite ver.4.1 и к настоящему моменту демонстрирует высокую стабильность и точность измерений.
Стабильность достигается
-грамотной планировкой печатной платы, минимизирующей влияние помех,
-повышенным напряжением на шариковых контактах 16вольт, исключающим несмыкание с цилиндрическими контактами,
-оптимально спроектированным корпусом, исключающим какие-либо механические заедания.
Точность достигается
-наличием твердосплавных шариковых и цилиндрических контактов,
-хаб из стали (основание для стилуса и цилиндрических контактов),
-стилус из твердого сплава с высокоточной керамической измерительной площадкой,
-все сочленения металлизированы,
-все ответственные стыки проклеены эпоксидкой.

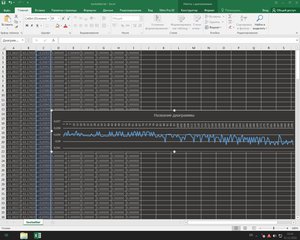

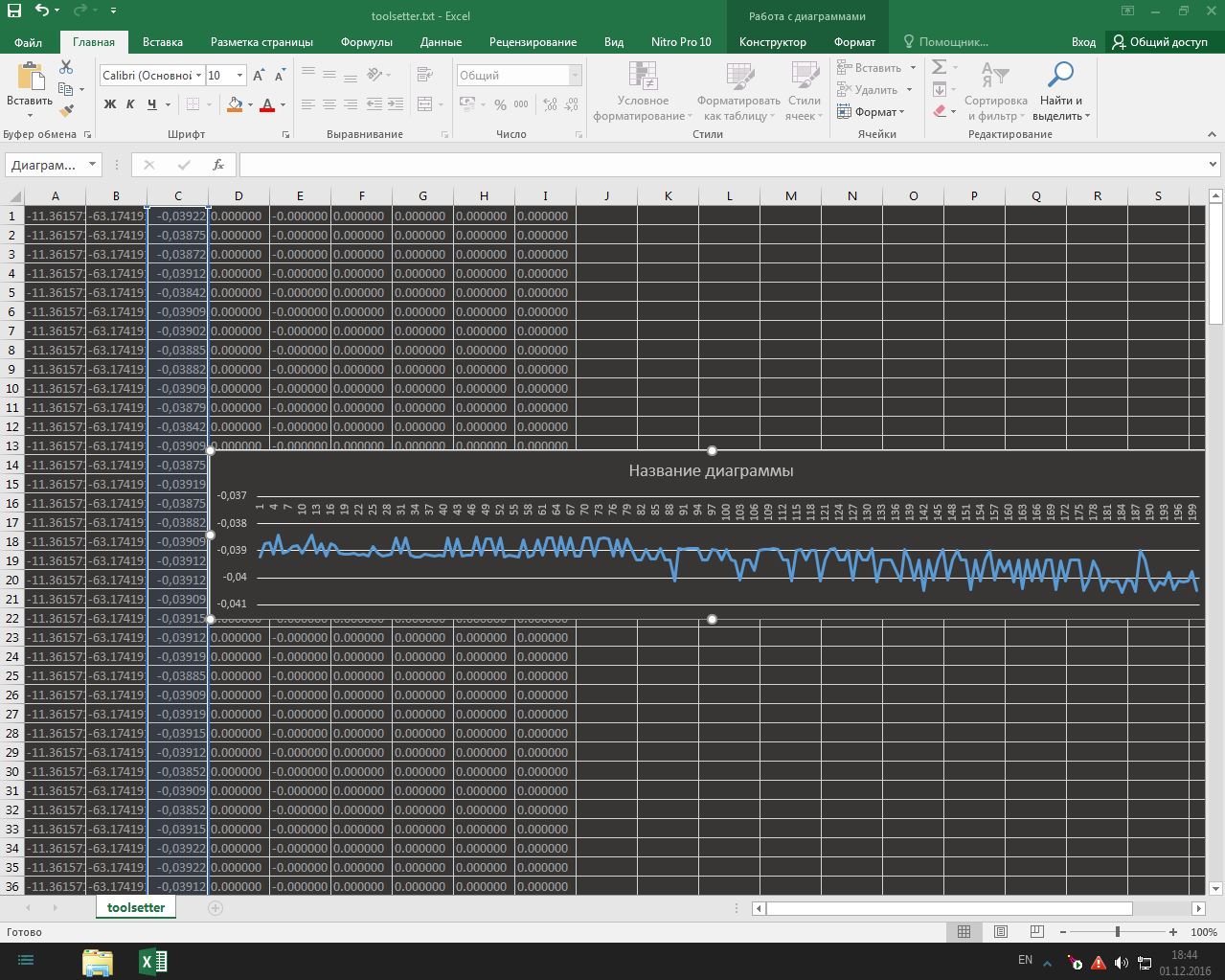

В результате тесты (на реальном станке, не на стенде) на однонаправленную повторяемость показывают точность около 0.001-0.002 мм
toolsetter_v1_1_test.jpg (3471 просмотр) <a class='original' href='./download/file.php?id=96321&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (282.43 КБ)</a>

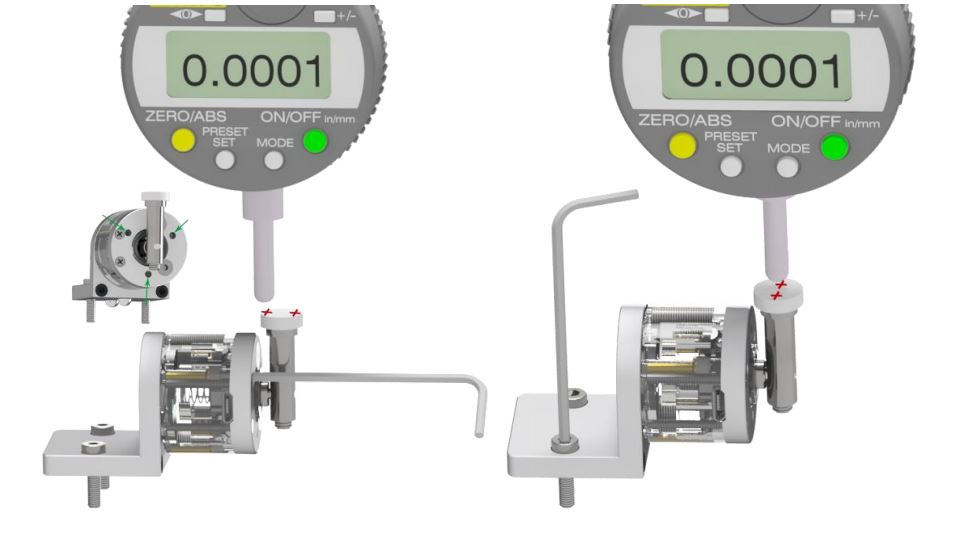

Датчик оснащен удобной системой юстировки измерительной площадки параллельно плоскости XY
just.JPG (3471 просмотр) <a class='original' href='./download/file.php?id=96322&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (47.26 КБ)</a>
К прочим особенностям датчика относятся легкое усилие на сработку, пылезащита, компактный корпус.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

Точно! встретим Новый Год :)
НовыйГод2017.jpg (3373 просмотра) <a class='original' href='./download/file.php?id=97251&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (525.22 КБ)</a>
Аватара пользователя
dfghqwerty
Новичок
Сообщения: 7
Зарегистрирован: 25 дек 2016, 00:18
Репутация: 1
Настоящее имя: Аркадий
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение dfghqwerty »

Здравствуйте. А можно ли использовать центроискатель Lite для корректировки G-кода с целью учёта кривизны диэлектрической поверхности по оси z? Повесить его вместо пробника и с помощью pcbzcorrect (скрипт для mach3 - http://cnc-club.ru/forum/viewtopic.php? ... 96#p242796) внести в G-код коррекцию. Использую плату StepMaster, поэтому, как понимаю, придется повесить вместо датчика касания z=0 центроискатель Lite, используя тот же 13 вход, задействовав плюсовой контакт для питания центроискателя. Между 13 входом и плюсом повесить резистор в 2.7 килоома (чтоб на питание шло не больше заявленных 6 вольт), ну и active low в настройках mach3 поменять на active high. Так?
Вложения
Безымянный.png (3175 просмотров) <a class='original' href='./download/file.php?id=98433&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (432.71 КБ)</a>
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

dfghqwerty писал(а):Здравствуйте. А можно ли использовать центроискатель Lite для корректировки G-кода с целью учёта кривизны диэлектрической поверхности по оси z? Повесить его вместо пробника и с помощью pcbzcorrect (скрипт для mach3 - http://cnc-club.ru/forum/viewtopic.php? ... 96#p242796) внести в G-код коррекцию. Использую плату StepMaster, поэтому, как понимаю, придется повесить вместо датчика касания z=0 центроискатель Lite, используя тот же 13 вход
Да, можно.
dfghqwerty писал(а):задействовав плюсовой контакт для питания центроискателя. Между 13 входом и плюсом повесить резистор в 2.7 килоома (чтоб на питание шло не больше заявленных 6 вольт)

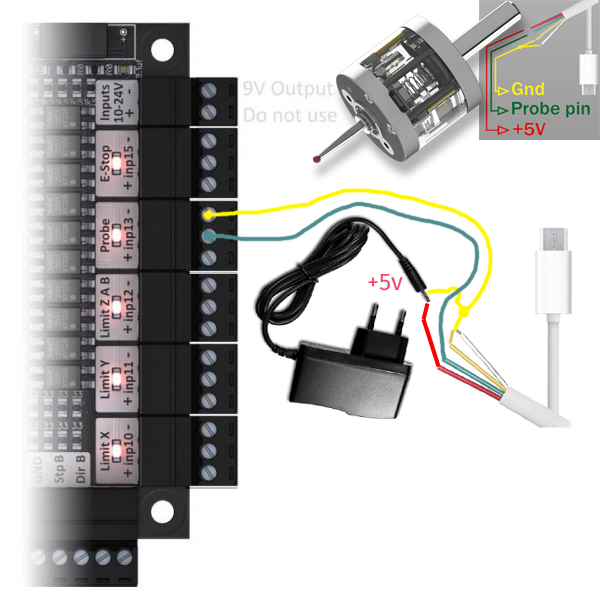

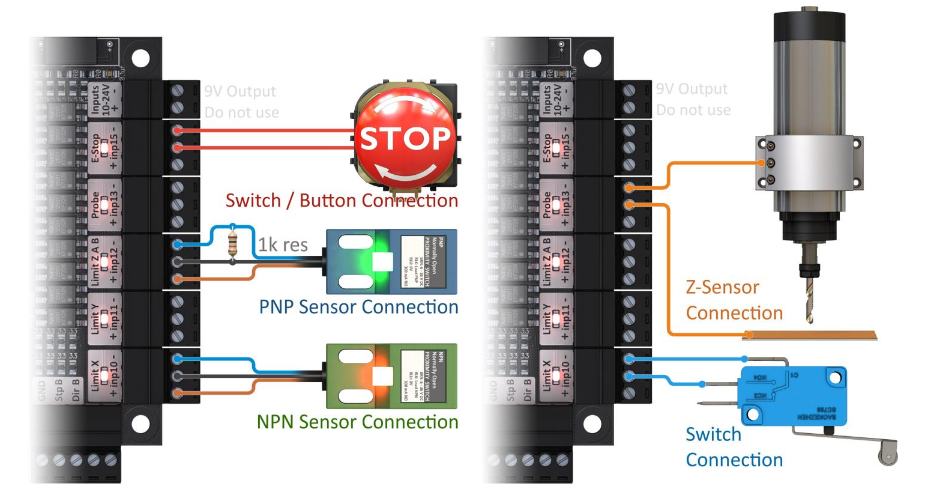

Подключение Lite к Stepmaster
lite_to_stepmaster.jpg (3153 просмотра) <a class='original' href='./download/file.php?id=98446&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (167.32 КБ)</a>
используется любой внешний источник питания на 3 - 5 вольт.
Подтягивающий резистор в данном случае не нужен, и, к слову, он бывает нужен не для ограничения напряжения до 6 вольт, а для того, чтобы при изменении логического уровеня напряжения на входе платы на противоположный, не закоротить цепь (ограничивает силу тока) ;).
dfghqwerty писал(а):ну и active low в настройках mach3 поменять на active high. Так?
Оставить active low.
Аватара пользователя
dfghqwerty
Новичок
Сообщения: 7
Зарегистрирован: 25 дек 2016, 00:18
Репутация: 1
Настоящее имя: Аркадий
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение dfghqwerty »

Спасибо за развернутый ответ, надо брать. С резистором я конечно полнейшую чушь сморозил. Тока адаптера, как понимаю, достаточно будет самого мизерного.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

dfghqwerty писал(а):Тока адаптера, как понимаю, достаточно будет самого мизерного.
Да, проводной центроискатель Lite потребляет <5mA.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение verser »

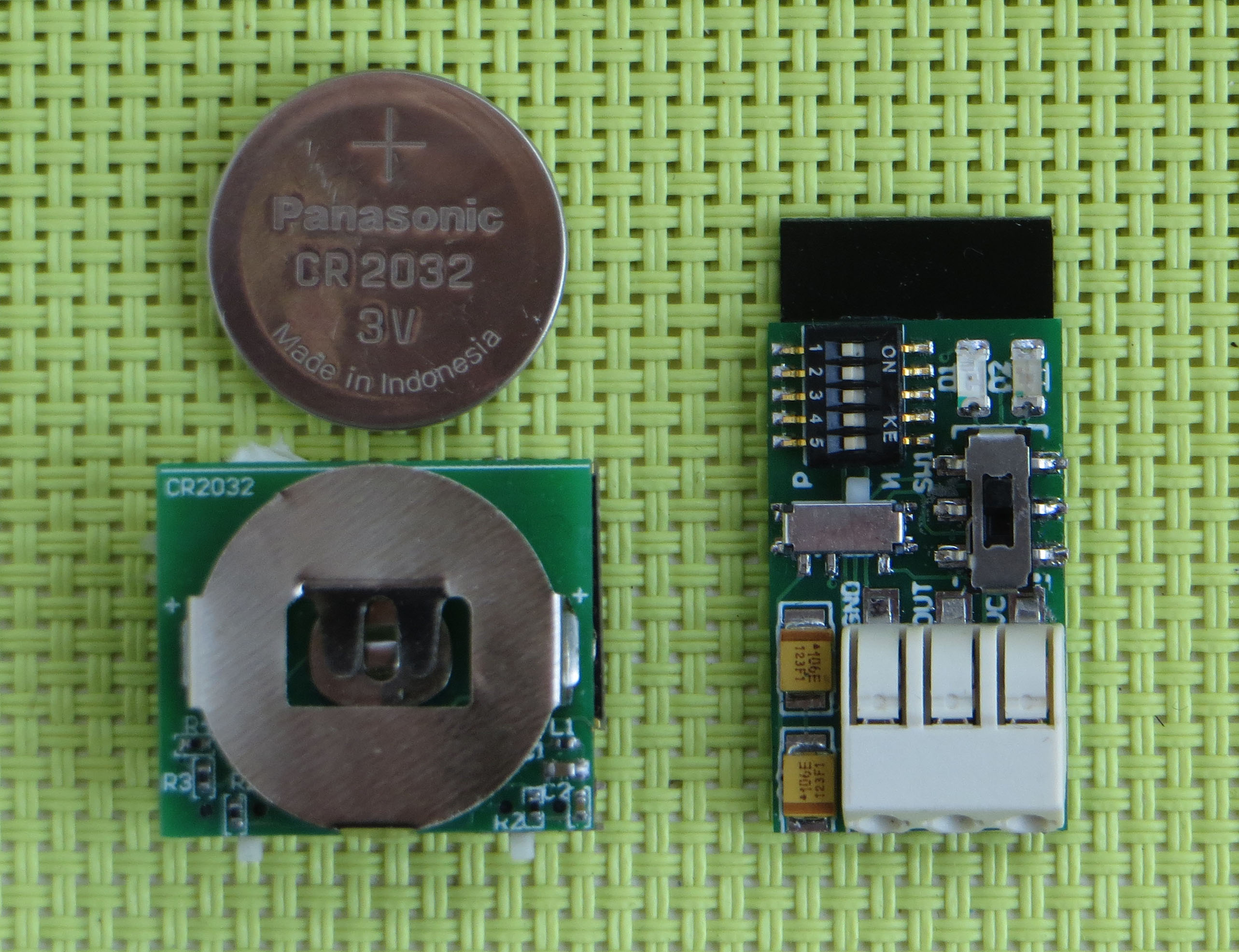

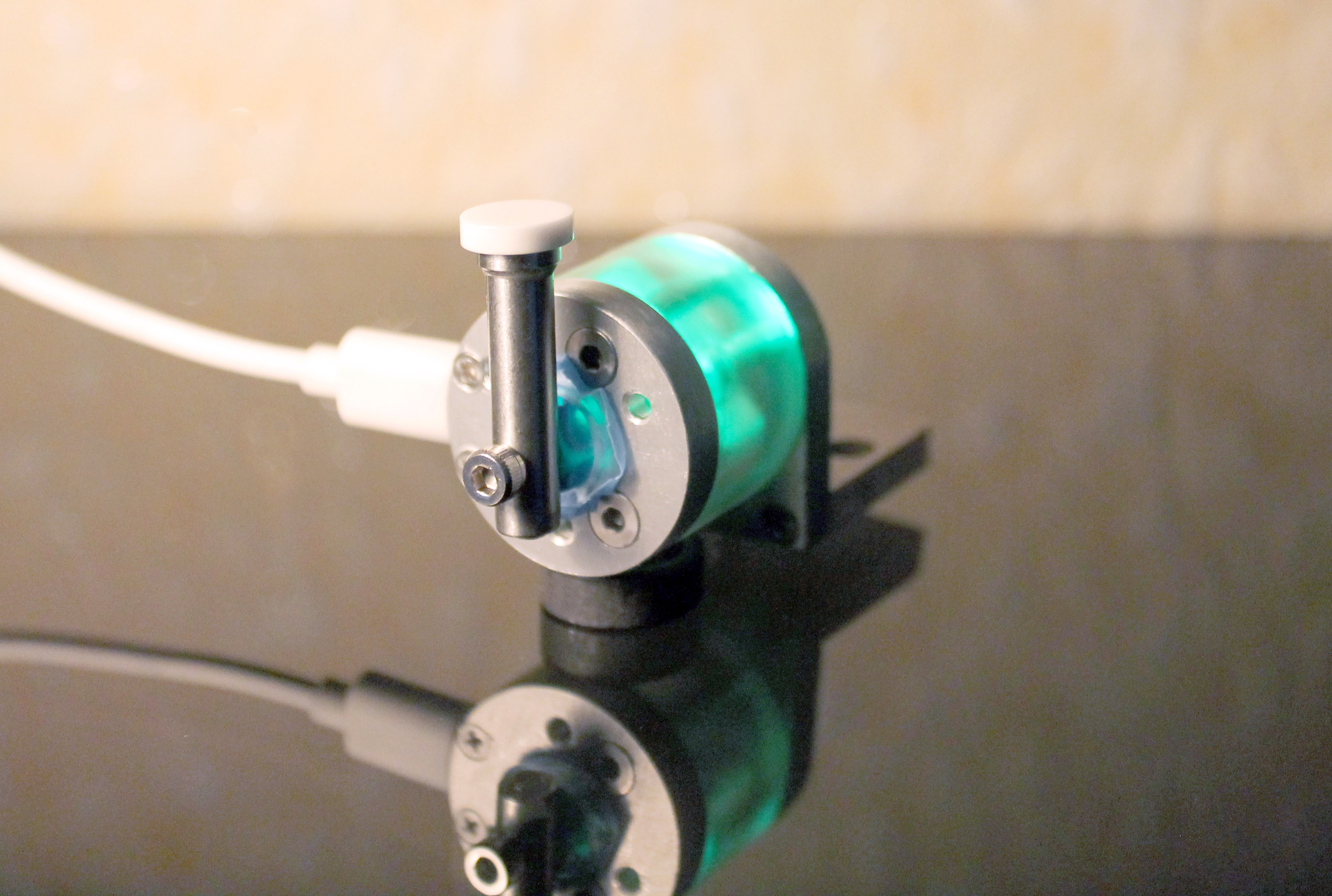

Время показало, что отдельный радиомодуль RFM (для беспроводного подключения проводных приборов Lite, Tool setter) оказался невостребованным.
RFM_v2_.jpg (2841 просмотр) <a class='original' href='./download/file.php?id=99556&sid=2d56a4c121ebe6bd626432c545de2c19&mode=view' target=_blank>Загрузить оригинал (738.75 КБ)</a>
Причины тому три. (для просмотра содержимого нажмите на ссылку)
1. Есть Lite WL, полностью беспроводной центроискатель со встроенным внутрь трансивером, который одержал победу над комплектом Lite+RFM.
2. Tool setter обычно устанавливается стационарно, поэтому логичнее его подключать просто проводом (и дешевле, и не нужно заботиться о батарейке).
3. Для подключения сторонних контактных датчиков RFM не подходит, т.к. для правильного питания от 3-х вольтовой батарейки RFM у стороннего прибора должна быть реализована соответствующая энергоэффективная схема.
Однако, в связи с недавним обращением одного уважаемого форумчанина с вопросом подключения RFM к Renishaw, появилось желание придать вторую жизнь этому прибору.
Обновление RFM ver.2.0 получит доп. энергоэффективную схему (включая подъем напряжения до 16 вольт) элементы которой могут быть либо распаяны(для сторонних приборов) либо не распаяны(а распаян microUSB-папа, для Lite и Tool setter).
Тогда для сторонних приборов можно будет просто двумя проводками соединиться с цепью шариков на центроискателе, и получим беспроводной центроискатель.
Для Tool setter радиомодуль может оказаться полезным в случае закрепления Tool setter на подвижном столе - там провод может мешаться и высока вероятность его обрыва.
Обновление проведу ориентировочно в феврале.
SoliD
Новичок
Сообщения: 1
Зарегистрирован: 02 фев 2017, 14:01
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение SoliD »

verser писал(а):Точно! встретим Новый Год :)
я так понимаю вы делаете эти девайсы под заказ...
Администрация, сори что не в личку, только зарегестрировался еще не дает писать ЛС
интересует варианты приобретения, условия доставки: проводного центроискателя и датчика длины/диаметра инструмента.
прошу, дайте мне в ЛС ваш e-mail и актуальные цены
Аватара пользователя
torvn77
Мастер
Сообщения: 2442
Зарегистрирован: 02 июн 2012, 22:12
Репутация: 215
Откуда: Россия,Санкт-Петербург
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение torvn77 »

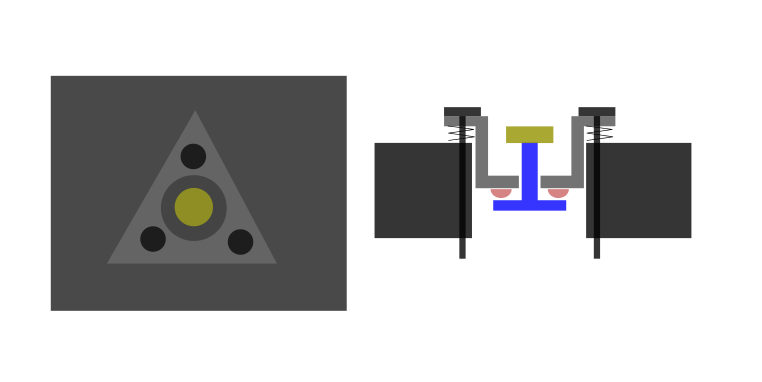

А можно сделатьToolSetter вот с такой схемой установки :
Screenshot at 2017-02-14 03-55-27.png
Screenshot at 2017-02-14 03-55-27.png (9.8 КБ) 2476 просмотров
На мой взгляд у такой схемы есть два достоинства:
1) Toolsetter можно полностью утопить под поверхность рабочего стола.
2) Благодаря креплению тремя винтами с подпоркой тремя независимыми пружинами добиться полной параллельности поверхности измерительной площадки плоскости ХУ станка.
Пружины естественно должны быть достаточно жёсткими для обеспечения надлежащей точности измерений.
3) Измерения будут зависеть от единственной жёсткой части.
Аватара пользователя
Сергей Саныч
Мастер
Сообщения: 9116
Зарегистрирован: 30 май 2012, 14:20
Репутация: 2857
Откуда: Тюмень
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение Сергей Саныч »

Защита от стружки серьезная нужна при такой схеме. Не говоря про СОЖ.
Чудес не бывает. Бывают фокусы.
Аватара пользователя
torvn77
Мастер
Сообщения: 2442
Зарегистрирован: 02 июн 2012, 22:12
Репутация: 215
Откуда: Россия,Санкт-Петербург
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение torvn77 »

Если нет автосмены то датчик от стружки можно почистить руками и тогда задача упрощается до того, чтобы СОЖ и стружка не попали внутрь.
Ну или рабочее поле может быть большим, или СОЖ нету, или стружка, которая может забить датчик сразу снимается при первой операции, а снимаемая потом может копиться днями прежде чем повлияет на результаты.

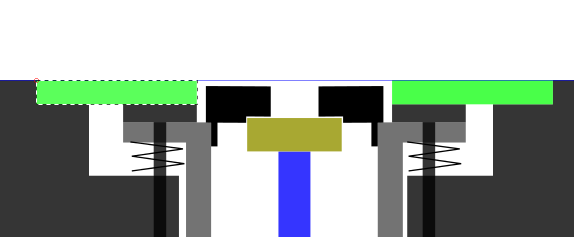

В общем как первую меру могу предложить съёмную крышечку с отверстием под измеряемый инструмент.
Зелёное кольцо защищает от пыли область под датчиком, чтобы набившеяся пыль не мешала его выставлению и оно выравнивается вместе со столом(Ну и при смене стола изготавливается заново.
Чёрная крышечка снимается время от времени для прочистки нутра датчика пылесосом.
Я понимаю что всё это возня но имхо ставить и снимать датчик как только понадобилось всё рабочее пространство стола ещё хуже.
Screenshot at 2017-02-14 11-41-42.png
Screenshot at 2017-02-14 11-41-42.png (4.87 КБ) 2441 просмотр
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Беспроводной центроискатель Lite WL (технические вопросы

Сообщение Serg »

А к чему всё усложнять-то? Есть-же "перемещаемые" датчики, поставил на стол - меряешь длину инструмента, поставил на заготовку - задаёшь 0 заготовки, убрал в сторонку - никакая стружка не страшна, всё равно ж автосмены нет.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
