Re: Vers - Центроискатели, датчики инструмента

Сообщение Сергей Саныч »

Неплохие результаты при работе "на проход" можно получить с оптическими датчиками со встроенной схемой усиления и термокомпенсации, например SX-672A Omron. Даже в виде "китайской подделки" выдают вполне приличную стабильность срабатывания тут тест
Но оптика требует хорошей защиты от загрязнений.
А контактные датчики должны работать не на замыкание, а на разрыв цепи. Это позволяет иметь достаточно большой свободный ход после срабатывания.
Чудес не бывает. Бывают фокусы.
Nemanskiy
Новичок
Сообщения: 38
Зарегистрирован: 06 сен 2019, 16:30
Репутация: 7
Настоящее имя: Дима
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение Nemanskiy »

С защитой на этом станке проблема... даже под защитными кожухами где стоят датчики, попадает стружка(благо сейчас она алюминиевая и бронзовая, и датчикам не мешает(нету ложных срабатываний).. но это потому что сталь пока не требуется на нем обрабатывать...пока). За ссылки спасибо! А пока буду думать о контактных датчиках.
knifemaker
Опытный
Сообщения: 173
Зарегистрирован: 27 сен 2019, 22:10
Репутация: 7
Настоящее имя: алексей юрьевич
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение knifemaker »

у меня вопрос по Vers HSW: предполагается ли их работа с RichAuto A11?
там для датчиков на плате 12в и забитый в прошивку алгоритм хомления (сначала быстро до срабатывания датчика и еще примерно на 3мм, а потом медленно обратным ходом до завершения срабатывания).
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение verser »

HSW должен быть запитан +5в. А выход можно подключать (через подтягивающий резистор из комплекта) к +12в.
HSW работают только в одном направлении, для уточняющего замера нужно отъехать назад и повторить в том же направлении.
knifemaker
Опытный
Сообщения: 173
Зарегистрирован: 27 сен 2019, 22:10
Репутация: 7
Настоящее имя: алексей юрьевич
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение knifemaker »

т.е. подключить можно, но с прошитым в dsp алгоритмом точно работать не будет?
жаль...
zhitov_vm
Новичок
Сообщения: 10
Зарегистрирован: 31 июл 2019, 12:15
Репутация: 2
Настоящее имя: Вячеслав
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение zhitov_vm »

Господа. Купил верс ТС. Кто как спрятал прибор в станке? Или вопрос по другому - как сделать герметичную коробочку для датчика в зоне станка?

Приложил с Солидворкса 2018 сборку кронштейна с датчиком и шпинделем с некоторыми связями. Кронштейн реально в станке есть, но несколько изменен, для создания коробочки для прибора.
Вложения
макет станка версия 2.rar
(1.15 МБ) 418 скачиваний
место, куда хочу поставить верс тс (5175 просмотров) <a class='original' href='./download/file.php?id=171275&sid=4cbb1a39124594c19e5522d48eda2fd2&mode=view' target=_blank>Загрузить оригинал (4.22 МБ)</a>

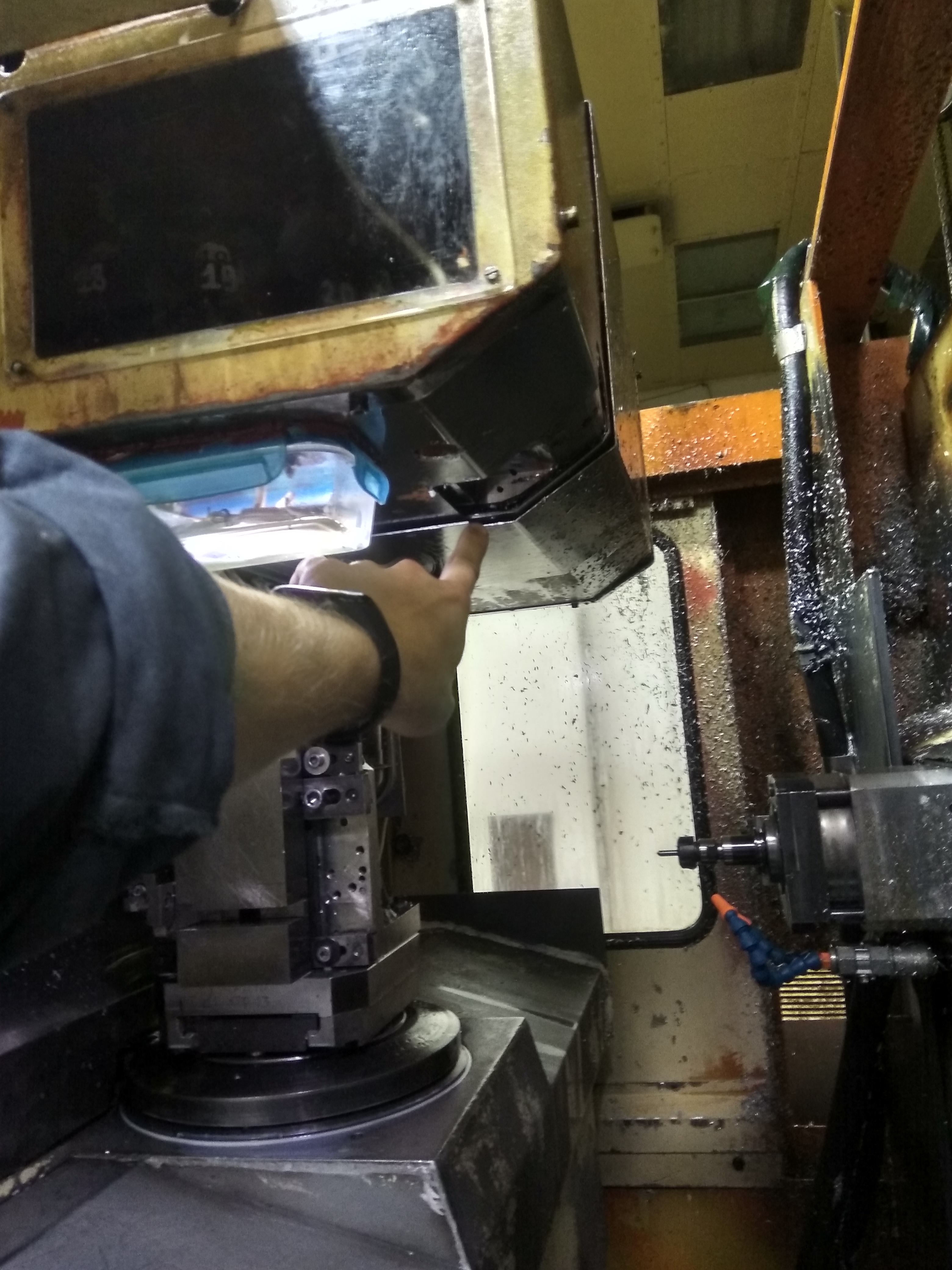

место, куда хочу поставить верс тс
кронштейн, который хочу видоизменить, чтобы приделать к нему коробочку с датчиком (5175 просмотров) <a class='original' href='./download/file.php?id=171276&sid=4cbb1a39124594c19e5522d48eda2fd2&mode=view' target=_blank>Загрузить оригинал (4.37 МБ)</a>

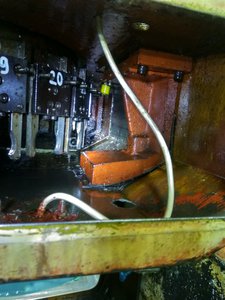

кронштейн, который хочу видоизменить, чтобы приделать к нему коробочку с датчиком
место вблизи (5175 просмотров) <a class='original' href='./download/file.php?id=171277&sid=4cbb1a39124594c19e5522d48eda2fd2&mode=view' target=_blank>Загрузить оригинал (4.48 МБ)</a>
место вблизи
примерка по расположению (5175 просмотров) <a class='original' href='./download/file.php?id=171278&sid=4cbb1a39124594c19e5522d48eda2fd2&mode=view' target=_blank>Загрузить оригинал (5 МБ)</a>

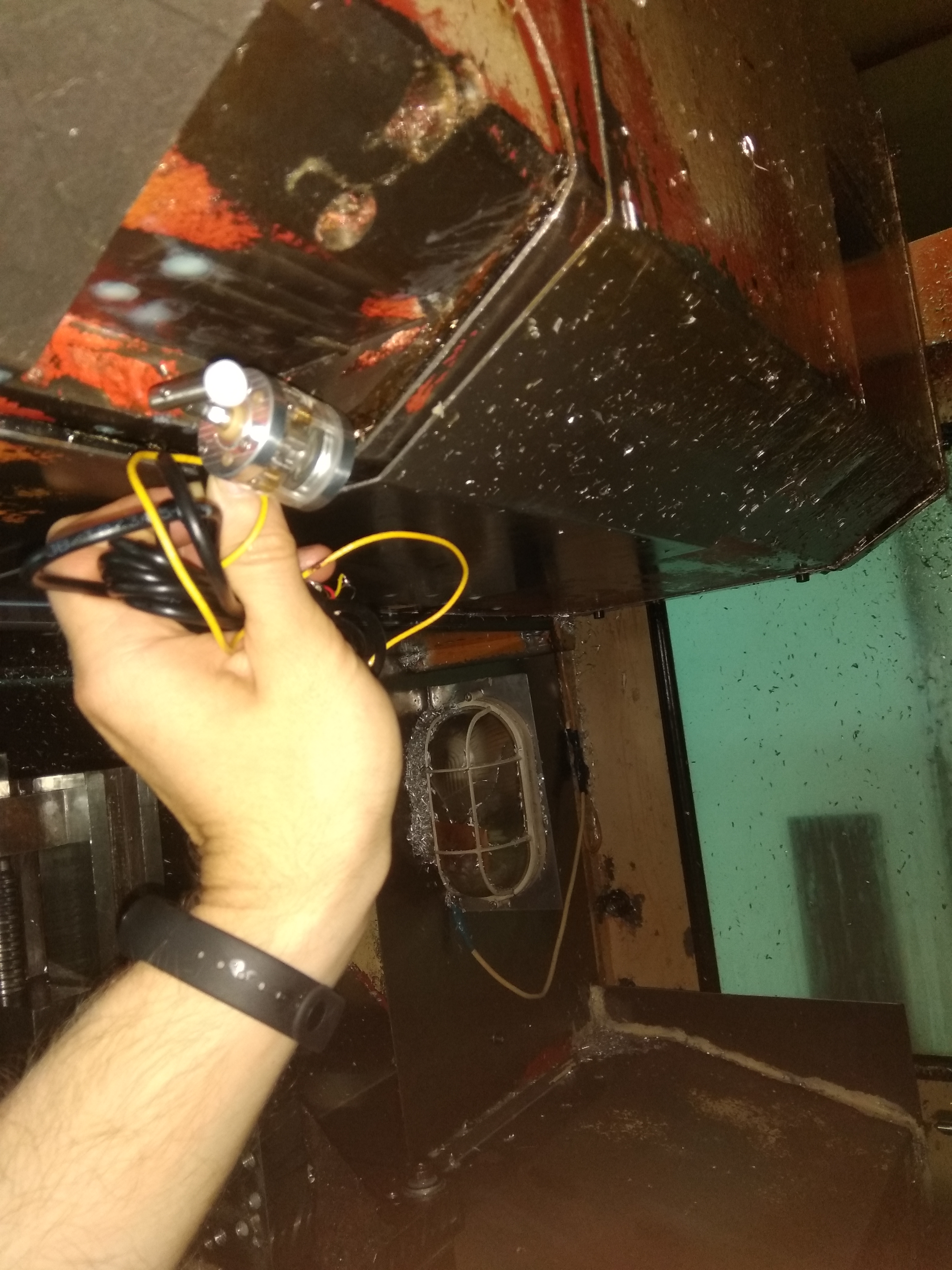

примерка по расположению
Аватара пользователя
xvovanx
Мастер
Сообщения: 3647
Зарегистрирован: 25 фев 2016, 12:27
Репутация: 897
Настоящее имя: Владимир
Откуда: Latvia
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение xvovanx »

А как вы планируете замерять через герметичную коробочку? Или хотите сделать, чтоб дверка коробочки открывалась?
zhitov_vm
Новичок
Сообщения: 10
Зарегистрирован: 31 июл 2019, 12:15
Репутация: 2
Настоящее имя: Вячеслав
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение zhitov_vm »

Хотелось бы чтобы с одной стороны она открывалась. Кто как крепит данные приборы?
vershininv
Опытный
Сообщения: 172
Зарегистрирован: 21 ноя 2017, 14:40
Репутация: 39
Настоящее имя: Василий
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение vershininv »

Сергей, не рассматривали возможность добавить в конструкцию юстировочного механизма контрящие винты как сделано в оправах зеркал оптических приборов. В текущем варианте получается что в направлении противоположном затяжке работает только эластомер. Не знаю, обсуждалось или нет.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение verser »

vershininv писал(а):В текущем варианте получается что в направлении противоположном затяжке работает только эластомер.
Так устроен юстировочный узел:
https://youtu.be/72vWp9JkAYY
Три юстировочных винта по краям и стальная опора в центре задают фиксированную геометрическую позицию корпуса относительно оси вращения, типа "коромысла".
Резиновый уплотнитель оказывает некоторое сопротивление затяжке винтов, чтобы выполнять свою функцию пылезащиты. Но юстировочная опора базируется не на этой резинке, а на стыке в центре узла двух стальных деталей - опорной стальной шайбы и полукруглого выступа стального хвостовика, именно они создают обратное сопротивление затяжке юстировочных винтов.
MaksSavchuk
Опытный
Сообщения: 156
Зарегистрирован: 17 май 2019, 09:56
Репутация: 13
Настоящее имя: Максим Савчук
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение MaksSavchuk »

так вот почему у меня до десятки кидало первое время, я честно говоря думал что резинка как раз и работает, поэтому боялся тянуть юстировочные болты чуть посильнее.
Аватара пользователя
xvovanx
Мастер
Сообщения: 3647
Зарегистрирован: 25 фев 2016, 12:27
Репутация: 897
Настоящее имя: Владимир
Откуда: Latvia
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение xvovanx »

verser писал(а):Три юстировочных винта по краям и стальная опора в центре задают фиксированную геометрическую позицию корпуса относительно оси вращения, типа "коромысла".
MaksSavchuk писал(а):так вот почему у меня до десятки кидало первое время
Что мы имеем с такой регулировкой - когда три винта затянуты и надо один из винтов еще затянуть, в идеале надо два других ослабить, не зная насколько. В итоге такой регулировки с жестким шариком посередине - имеем либо перетянутые три винта с остаточными напряжениями материала корпуса, который потом ведет, либо слабую затяжку всех трех винтов...
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение Serg »

А зачем сильно затягивать? На датчике усилия небольшие.
В Renishaw принцип такой-же.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
Аватара пользователя
xvovanx
Мастер
Сообщения: 3647
Зарегистрирован: 25 фев 2016, 12:27
Репутация: 897
Настоящее имя: Владимир
Откуда: Latvia
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение xvovanx »

UAVpilot писал(а):А зачем сильно затягивать?
Да так само при регулировке получается - выбрал слабину всеми винтами и давай по очереди то тот, то тот винт подтягивать по индикатору, в итоге меньше винтов ослабленных, чем затянутых в конце регулировки со "скрипом".
MaksSavchuk
Опытный
Сообщения: 156
Зарегистрирован: 17 май 2019, 09:56
Репутация: 13
Настоящее имя: Максим Савчук
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение MaksSavchuk »

жаловаться буду, решил сегодня побаловаться гравировкой по сложной поверхности и так и не смог снять карту 10х10. подвисает таки центроискатель в разомкнутом состоянии и по закону подлости точке этак на 80 :pssdoff: кучу времени убил. если на обычных измерениях на этот момент можно внимания не обращать, в худшем случае перемерять лишний раз никакого труда не составляет то вот на таких операциях это реальная проблема.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение verser »

Жалоба принимается. Такой недостаток хотелось бы исключить, попробуем разобраться.
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение verser »

Независимый обзор и тестирование Vers WL из Германии (англ. язык, в субтитрах можно включать корявенький перевод )
https://www.youtube.com/watch?v=zsUklQTTEz0&t=243s
Аватара пользователя
Argon-11
Мастер
Сообщения: 2064
Зарегистрирован: 07 июн 2017, 17:48
Репутация: 461
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение Argon-11 »

Сергей, приветствую!
Задачка такая есть - в плагине ручной смены фрезы надо вставить включение шпинделя (на реверсе, низкие обороты) перед измерением длины.
Вникать полностью лень, да и не спец я по g-кодам.
Который файл дорабатывать? manual_change.ngc?
UPD: вопрос снят, все получилось.
albedo
Новичок
Сообщения: 1
Зарегистрирован: 11 июл 2020, 15:49
Репутация: 0
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение albedo »

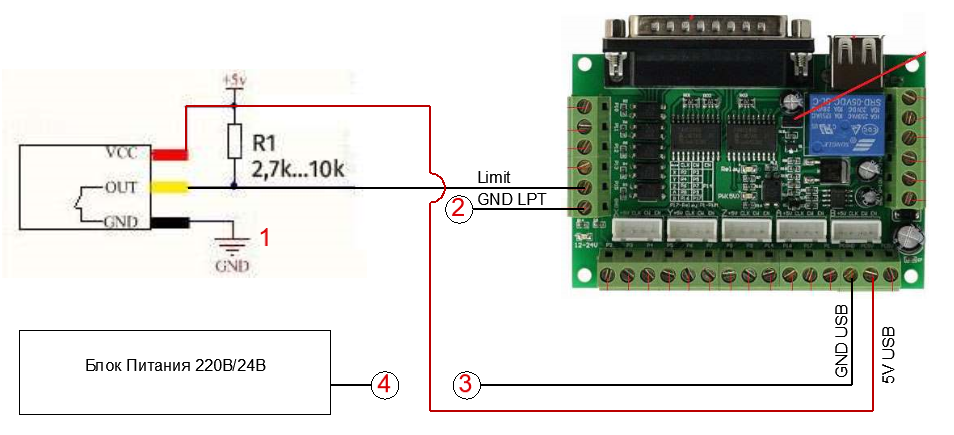

Помогите пожалуйста нубу в электрике разобраться, куда подключить GND от датчика Vers HSW (датчик базы). С чем нужно соединить GND датчика (1)? Заранее спасибо.
Вложения
vopros.PNG (2611 просмотров) <a class='original' href='./download/file.php?id=183782&sid=4cbb1a39124594c19e5522d48eda2fd2&mode=view' target=_blank>Загрузить оригинал (357.34 КБ)</a>
Аватара пользователя
verser
Мастер
Сообщения: 1875
Зарегистрирован: 21 июл 2013, 22:28
Репутация: 1275
Настоящее имя: Сергей
Откуда: Тбилиси
Контактная информация:

Re: Vers - Центроискатели, датчики инструмента

Сообщение verser »

Все эти GND по идее где-то соединены в общей точке, можно №1, например, подсоединить к №3.
