ЧПУ пульты

Контроллеры, драйверы, датчики, управляющие устройства.
Аватара пользователя
shalek
Почётный участник
Почётный участник
Сообщения: 3019
Зарегистрирован: 25 авг 2014, 10:40
Репутация: 2575
Настоящее имя: Александр
Откуда: РБ Бобруйск
Контактная информация:

Re: ЧПУ пульты

Сообщение shalek »

kms писал(а):Mach какой версии?
Такой же: R3.043.066
Если ты не можешь решить проблему, значит это не твоя проблема!
Мой канал на YouTube: YouTube
ЧПУ "Бобр" 600x500 мм
shalek64@gmail.com
kms
Почётный участник
Почётный участник
Сообщения: 156
Зарегистрирован: 10 апр 2014, 15:51
Репутация: 22
Откуда: Казахстан, Жетысай
Контактная информация:

Re: ЧПУ пульты

Сообщение kms »

Вот у меня так работает.
С пультом еще не разобрался, да и не разбирался, так что просто крутилку кручу туда-сюда :)
https://www.youtube.com/watch?v=rZFTRsfcptk

В инете искал, вроде несколько вариантов драйверов, вернее он конечно один но походу уже сами китайцы под себя правят.
Так же находил картинку пульта на котором кнопки точно так же расположены как и у меня сейчас работают.
На нем вроде не было кнопок MacroX, возможно драйвер от него будет норм работать с пультом от NC studio.

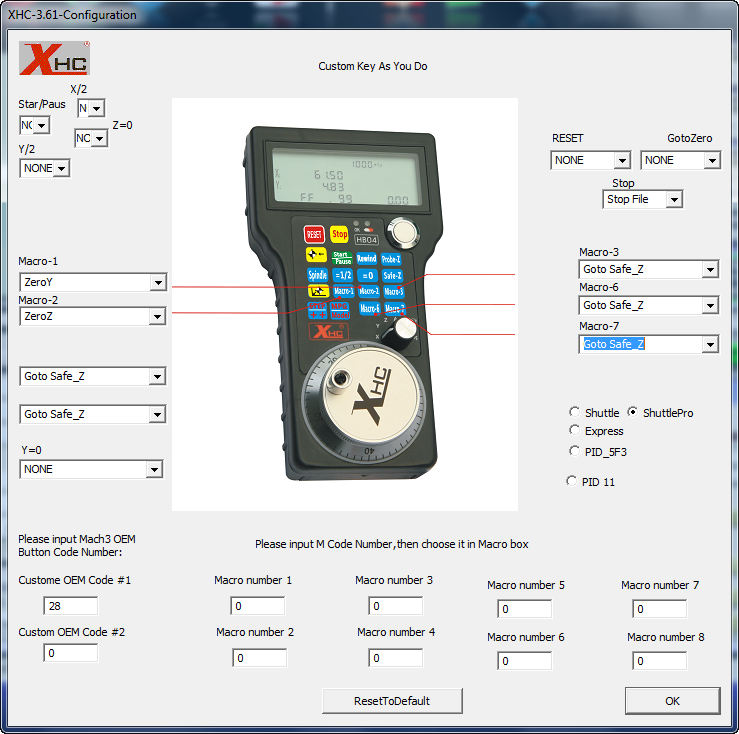

И вот еще в драйвере нашел скрытые настройки, может там что получиться кнопки перекинуть.

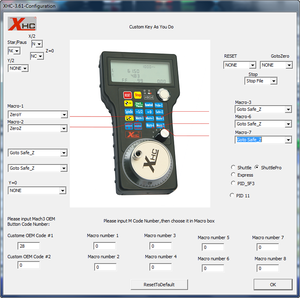

2017-03-19_183951.png (4021 просмотр) <a class='original' href='./download/file.php?id=106505&sid=b7be0faf3ff7be616ab344b9ab048e4b&mode=view' target=_blank>Загрузить оригинал (216.59 КБ)</a>
Многие вещи нам непонятны не оттого, что наши понятия слабы, а оттого, что данные вещи не входят в круг наших понятий.
Zampoteh
Опытный
Сообщения: 172
Зарегистрирован: 18 сен 2016, 18:20
Репутация: 48
Настоящее имя: Александр
Контактная информация:

Re: ЧПУ пульты

Сообщение Zampoteh »

Товарищи, подскажите кто знает. Купил на али интерфейсную плату Martzis USB HID Interface card, качнул плагин с форума мачсуппорт, всё заработало, но при вращении РГИ ось интересно дергается: резко двигаю на 100мм, ось прерывисто двигается на ~10мм, долю секунды подтупливает, и дальше едет более-менее нормально. В чем причина, буферизация сигнала в USB?
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

у меня тоже есть пульт, он конечно попроще многих покупных. он у меня странного типа, а может и не странного, как посмотреть, фото пульта ниже. видео работы тоже прилагается:
https://www.youtube.com/watch?v=y31A2E4QRoA
Вложения

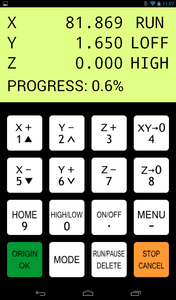

Screenshot_2017-06-19-11-07-48.png (3713 просмотров) <a class='original' href='./download/file.php?id=114512&sid=b7be0faf3ff7be616ab344b9ab048e4b&mode=view' target=_blank>Загрузить оригинал (107.42 КБ)</a>

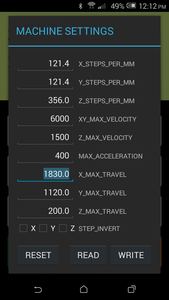

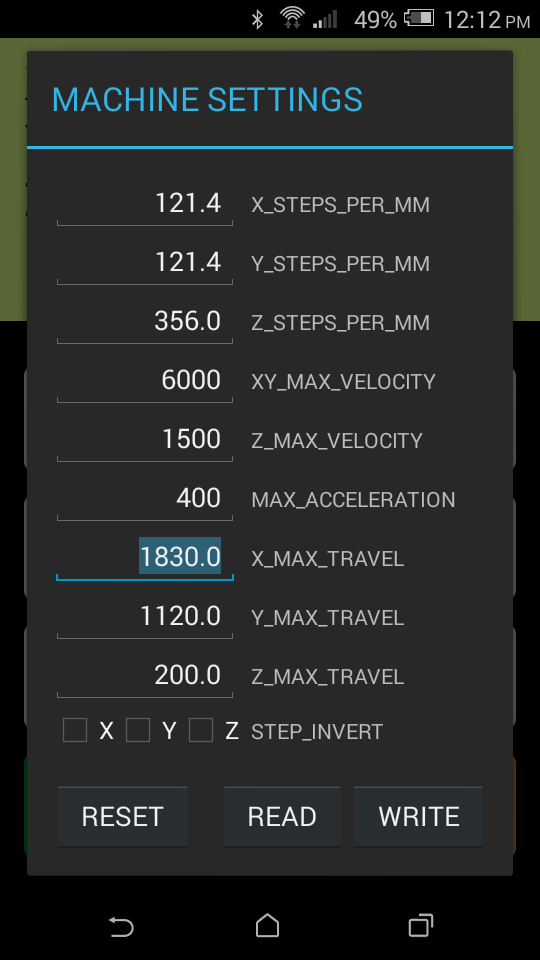

Screenshot_2017-06-19-12-12-08.png (3713 просмотров) <a class='original' href='./download/file.php?id=114513&sid=b7be0faf3ff7be616ab344b9ab048e4b&mode=view' target=_blank>Загрузить оригинал (79.82 КБ)</a>
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

Пульты на мобилках изврат полный чисто цацка для детей и для нормальной работы не пригодная.
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

frezeryga писал(а):Пульты на мобилках изврат полный чисто цацка для детей и для нормальной работы не пригодная.
цацка часами работает управляя лазерным граверов или управляя нихромовым выжигателем.
фрезером тоже управляет но не так часто, завтра будет делать 3Д обработку (настольная лампа из 2 половинок), станок в гараже и таскать туда ноутбук лень без особой нужды.
Понятно сопротивление новому, одних новое пугает, других раздражает, третьи просто привыкли к тому чем пользовались и их все устраивает, но без нового мир не будет новым, все понимают что беспроводные технологии это то, что скоро будет всюду, дома стоит электросчетчик сам отправляет данные в энергосбыт, очень удобно,вот пример сегодняшней реальности в быту.
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

Так это пульт или телефон как контроллер?
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

Если это просто пульт для мач3 или линуксснс то это значит что комп у станка есть полюбому а значит есть клава которая в 300раз удобнее и безопаснее смартфона. Если это именно управляющий софт под смартфон то должно быть некое принимающее устройство в станке. Второй вариант может быть интересен если его характеристики не хуже тогоже мач3
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

frezeryga писал(а):Если это просто пульт для мач3 или линуксснс то это значит что комп у станка есть полюбому а значит есть клава которая в 300раз удобнее и безопаснее смартфона. Если это именно управляющий софт под смартфон то должно быть некое принимающее устройство в станке. Второй вариант может быть интересен если его характеристики не хуже тогоже мач3

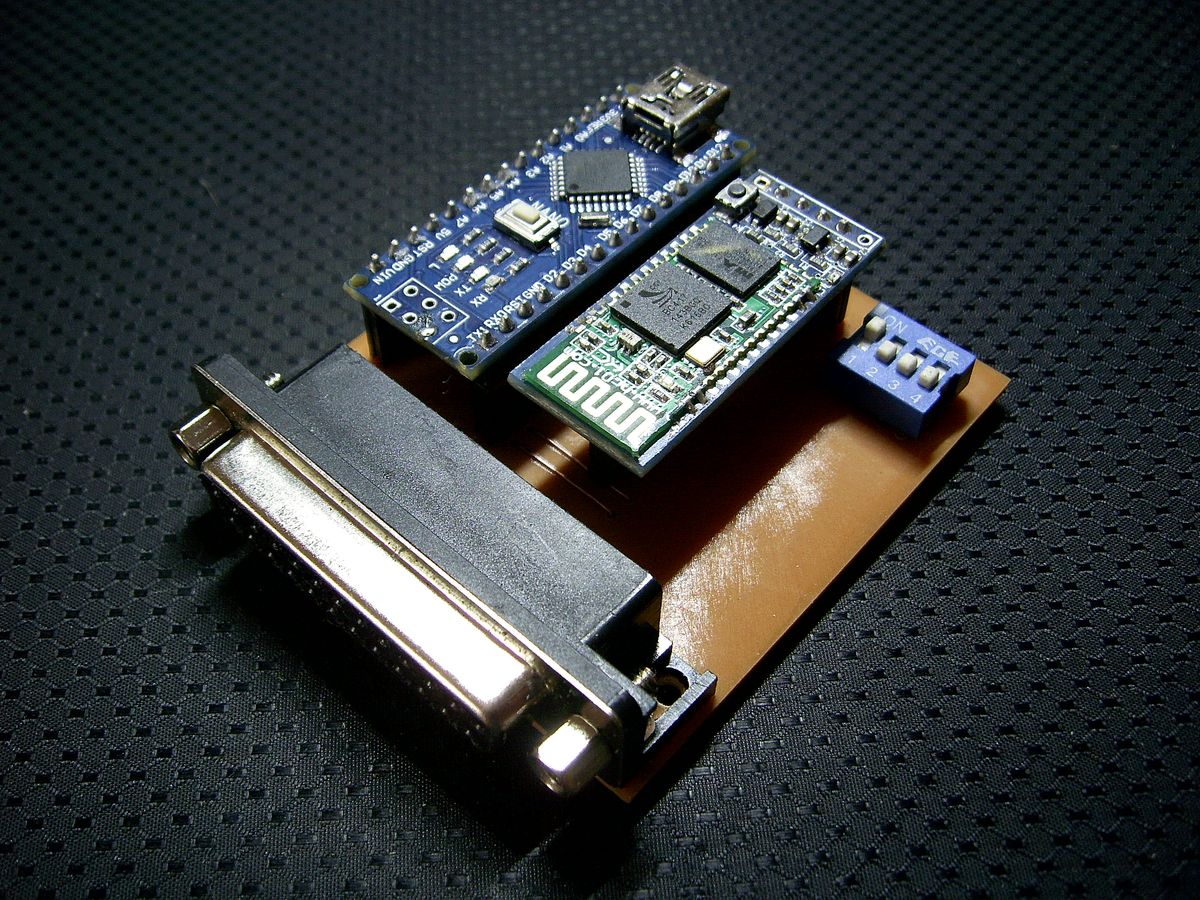

это устройство Вы можете увидеть в конце видео, оно выглядит как небольшая приставка с выходом под лпт порт питание 5В, на этой плате расположена Ардуино (можно просто микроконтроллер прошитый) и блютуз адаптер, то есть, можно просто подключить станок либо к смартфону-планшету либо к компьютеру.
это именно управляющая программа, работающая под управлением ОС" Андроид", пока для 3-х осевого станка, для лазерного гравера и нихромового выжигателя.
так как размеры смартфона небольшие то его можно использовать и как пульт. удобно выставлять позицию, вы видели на видео, все нужные кнопки под рукой.
почему Вы считаете что смартфон хуже клавиатуры?, кнопки на экране достаточно большие. на планшете с 7 дюймовым экраном вообще промахнуться невозможно. задержка срабатывания как у обычной клавиатуры или заводского автономного пульта, сейчас смартфоны стали очень вычислительными. 4. 6. 8 ядерные. с высокой частотой процессора, я во время работы принимаю звонки на этот самсунг, никаких сбое нет. главное не выносить его за радиус действия блютуза, схема как вы видите очень проста и недорогая.
Вложения
блютуз.jpg (3671 просмотр) <a class='original' href='./download/file.php?id=114520&sid=b7be0faf3ff7be616ab344b9ab048e4b&mode=view' target=_blank>Загрузить оригинал (278.75 КБ)</a>

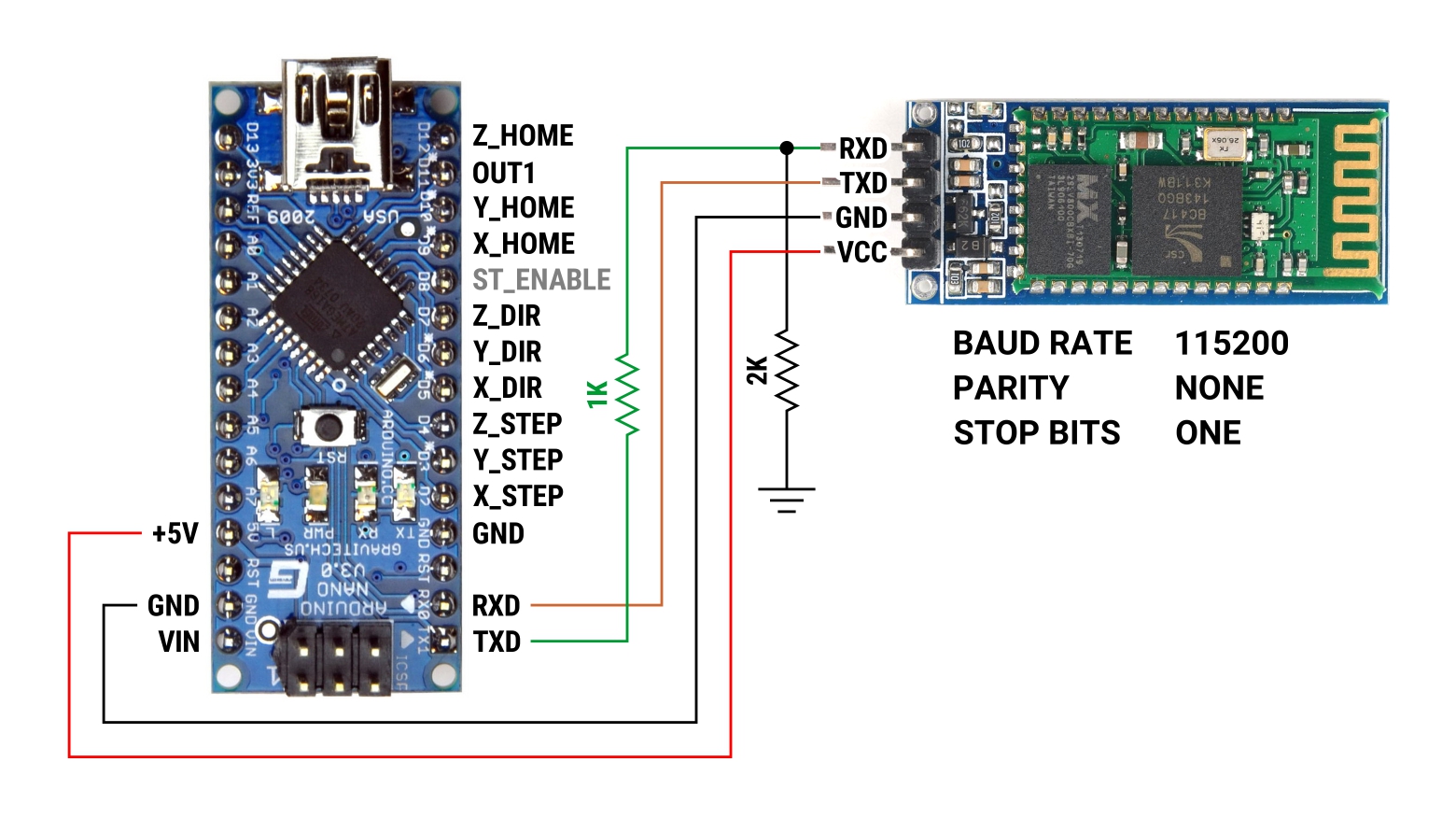

pinout.jpg (3667 просмотров) <a class='original' href='./download/file.php?id=114521&sid=b7be0faf3ff7be616ab344b9ab048e4b&mode=view' target=_blank>Загрузить оригинал (484.85 КБ)</a>
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

Неудобно потомучто легко случайно нажать и чтото сломать на станке сам сижу на тач мониторе но очень хочу его выкинуть. А какая максимальная стабильная частота импульсов всей системы?
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

frezeryga писал(а):Неудобно потомучто легко случайно нажать и чтото сломать на станке сам сижу на тач мониторе но очень хочу его выкинуть. А какая максимальная стабильная частота импульсов всей системы?
устойчивая частота 25 кГц, максимальная до 30 можно поднять, но лучше не надо, на 25кГц я не замечал сбоев никогда.
я сам ронял клавиатуру много раз, еще и наступал на неё, и монитор портил, с заготовками пока бегал, ну без этого никуда, фрезы бывает ломаю об крепления, до сих пор.
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

А на кой он нужен с такой частотой? Игрушка не более.
Аватара пользователя
selenur
Почётный участник
Почётный участник
Сообщения: 4604
Зарегистрирован: 21 авг 2013, 19:44
Репутация: 1621
Настоящее имя: Сергей
Откуда: Новый Уренгой
Контактная информация:

Re: ЧПУ пульты

Сообщение selenur »

А алгоритм генерации импульсов от GRBL?
Просто у GRBL после 15-18 кГц, импульсы идут не с равномерными промежутками. Т.е. если до этого значения, то получается так: ипульс - пауза - импульс - пауза - импульс - пауза, то уже после так: импульс-импульс-пауза-импульс-импульс-пауза-импульс-импульс-пауза.
Так делается для того что-бы добиться нужной выходной частоты, т.к. тактов микроконтроллера уже не хватает для равномерного сигнала, и из-за этого многие драйверы моторов уже не различают разницу между 2-мя импульсами идущими рядом.
Мой сайт: http://selenur.ru
Исходники моих программ: https://github.com/selenur
Instagram https://www.instagram.com/zheigurov/
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

frezeryga писал(а):А на кой он нужен с такой частотой? Игрушка не более.
смотря для чего, для моих работ с запасом этого хватает, Вы не поняли наверное как это работает? , частоту можно легко увеличить, все это ограниченно только параметрами микроконтроллера, у него память 328 килобайт и частота 16МГц, просто применив более дорогой контроллер все это ускориться в разы.
Пока такой задачи ускориться до бесконечности не ставиться, я не собираюсь соревноваться в скорости с профессиональными программами, такой задачи пока не ставлю.
этой частоты для обычных целей вполне хватает, ту же 3Д обработку делаю, скорость же ограничивается как инструментом так и материалом который обрабатывается.
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

selenur писал(а):А алгоритм генерации импульсов от GRBL?
Просто у GRBL после 15-18 кГц, импульсы идут не с равномерными промежутками. Т.е. если до этого значения, то получается так: ипульс - пауза - импульс - пауза - импульс - пауза, то уже после так: импульс-импульс-пауза-импульс-импульс-пауза-импульс-импульс-пауза.
Так делается для того что-бы добиться нужной выходной частоты, т.к. тактов микроконтроллера уже не хватает для равномерного сигнала, и из-за этого многие драйверы моторов уже не различают разницу между 2-мя импульсами идущими рядом.
другой алгоритм, все отлично работает на 25, это не ГРБЛ
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

А зачем оно надо. если доступно нормальное решение линукс или мач.
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

frezeryga писал(а):А зачем оно надо. если доступно нормальное решение линукс или мач.
продаю допустим лазерный гравёр, покупателю не надо покупать дополнительного оборудования для управления станком, если покупатель покупает лазер. у него всегда есть смартфон или планшет, даже у пожилых людей сейчас есть смартфоны, я устанавливаю ему свою программу с настройками станка, теперь он просто скачивает картинки или фото из интернета либо с компьютера, редактирует картинку в фоторедакторе который есть на любом андроид устройстве, для моей программы достаточно просто вставить картинку нужного размера, жмет пуск и продолжает пользоваться устройством по назначению, звонить, смотреть видео в интернете, отсутствует такое громоздкое устройство как компьютер, или менее громоздкое как ноутбук. нет лишних проводов, станок можно поставить где удобно, главное не выносить его за радиус действия блютуза.

для 2х осевого станка, неплохое решение, управление со смартфона или планшета.
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

Тогда это не относится к теме. Сдесь обсуждают пульты а не системы чпу. А у вас всеже система чпу хоть и куцая до безобразия оздайте отдельную тему про свое устройство.
Аватара пользователя
ArrSoft
Мастер
Сообщения: 424
Зарегистрирован: 20 май 2017, 18:31
Репутация: 234
Настоящее имя: добродушненький
Контактная информация:

Re: ЧПУ пульты

Сообщение ArrSoft »

frezeryga писал(а):Тогда это не относится к теме. Сдесь обсуждают пульты а не системы чпу. А у вас всеже система чпу хоть и куцая до безобразия оздайте отдельную тему про свое устройство.
Пульт — электронное устройство для контроля и управления работой устройств, процессов и сигналов.
моё устройство полностью попадает под это определение.
ведь автономный пульт это тоже самое специализированное устройство, можно сказать что это система чпу, которая обрабатывает код с внешнего носителя и отправляет его в работу управляя непосредственно станком.
Последний раз редактировалось ArrSoft 22 июн 2017, 15:29, всего редактировалось 1 раз.
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: ЧПУ пульты

Сообщение frezeryga »

У вас само устройство и софт к нему под андроид. Пульта нет.
