Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Woodmaster »

Идея в следующем: драйвер разгоняет двигатель пример на 1/8 и в процессе разгона переходит на 1/4, 1/2 и на полной скорости крутит на 1/1. При торможении процесс идёт в обратную сторону.
Такая функция давно реализована в драйверах Geckodrive, "морфинг" называется.
Woodmaster
Опытный
Сообщения: 112
Зарегистрирован: 10 сен 2011, 18:18
Репутация: 11
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Woodmaster »

Вот ссылка на статью про функцию морфинга - http://www.geckodrive.com/how-morphing-works/
drfalk
Кандидат
Сообщения: 74
Зарегистрирован: 17 апр 2011, 22:59
Репутация: 0
Откуда: Белгород
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение drfalk »

Спасибо за ссылку, сегодня испытали драйвер на 110 двигателе, работает стабильно скорость выше всяких похвал, теперь попробуем сделать такое деление.
Аватара пользователя
Rafiq
Мастер
Сообщения: 1053
Зарегистрирован: 28 сен 2012, 18:11
Репутация: 6
Откуда: Tatarstan Respublikası, Yar Çallı şəhəre
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Rafiq »

Какие микрухи драйверов лучше в плане надежности? А то TB6560 не хвалят в этом плане.
sherr
Кандидат
Сообщения: 56
Зарегистрирован: 01 сен 2012, 17:10
Репутация: 0
Откуда: Ставрополь
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение sherr »

Woodmaster писал(а):
Идея в следующем: драйвер разгоняет двигатель пример на 1/8 и в процессе разгона переходит на 1/4, 1/2 и на полной скорости крутит на 1/1. При торможении процесс идёт в обратную сторону.
Такая функция давно реализована в драйверах Geckodrive, "морфинг" называется.
И не только, исходников, правда, нет , но прошивка и схема присутствуют, автор тоже не прячется http://www.cncmasterkit.ru/viewtopic.php?f=3&t=691
Извиняюсь, эта ссылка здесь уже есть .
Последний раз редактировалось sherr 06 окт 2012, 20:46, всего редактировалось 1 раз.
sherr
Кандидат
Сообщения: 56
Зарегистрирован: 01 сен 2012, 17:10
Репутация: 0
Откуда: Ставрополь
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение sherr »

Rafiq писал(а):Какие микрухи драйверов лучше в плане надежности? А то TB6560 не хвалят в этом плане.
Полюбопытствуйте что такое L6470 - L6474. Правда, корпус противный для пайки, но всё остальное ...
Аватара пользователя
Rafiq
Мастер
Сообщения: 1053
Зарегистрирован: 28 сен 2012, 18:11
Репутация: 6
Откуда: Tatarstan Respublikası, Yar Çallı şəhəre
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Rafiq »

sherr писал(а):
Rafiq писал(а):Какие микрухи драйверов лучше в плане надежности? А то TB6560 не хвалят в этом плане.
Полюбопытствуйте что такое L6470 - L6474. Правда, корпус противный для пайки, но всё остальное ...
Хороша для микроконтроллерных систем, но мне надо Step/Dir. А корпус я б не сказал, что противный, "микроволной" без проблем паяется.
sherr
Кандидат
Сообщения: 56
Зарегистрирован: 01 сен 2012, 17:10
Репутация: 0
Откуда: Ставрополь
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение sherr »

DRV8818 - 1.75a, 35v, 1/8 microstep. step/DIR ПРИСУТСТВУЕТ .
Бармалей
Мастер
Сообщения: 1205
Зарегистрирован: 14 янв 2013, 16:46
Репутация: 144
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Бармалей »

Rafiq писал(а):Какие микрухи драйверов лучше в плане надежности? А то TB6560 не хвалят в этом плане.
THB6064 получше будет.
dmitrienko_zey
Новичок
Сообщения: 2
Зарегистрирован: 19 ноя 2013, 01:50
Репутация: 0
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение dmitrienko_zey »

уважаемые знатоки помогите найти datasheets на 6C6879-Laser-B1
Аватара пользователя
Тенгель
Почётный участник
Почётный участник
Сообщения: 1813
Зарегистрирован: 01 май 2012, 13:41
Репутация: 619
Откуда: Чита
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Тенгель »

dmitrienko_zey писал(а):уважаемые знатоки помогите найти datasheets на 6C6879-Laser-B1
Вот что удалось нарыть, но на китайском. В общем то я методом тыка с такими платами почти разобрался, спрашивай что непонятно.
Вложения
6C6879_m.pdf
(246.79 КБ) 6076 скачиваний
Подпись отключена за неуплату.
Аватара пользователя
Тенгель
Почётный участник
Почётный участник
Сообщения: 1813
Зарегистрирован: 01 май 2012, 13:41
Репутация: 619
Откуда: Чита
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Тенгель »

Кто нибудь встречал распайку COM кабеля для программирования цифровых драйверов Leadshine ?
Подпись отключена за неуплату.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник
Сообщения: 11624
Зарегистрирован: 26 июл 2012, 00:10
Репутация: 4634
Настоящее имя: Михаил Львович
Откуда: Новоуральск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение michael-yurov »

Тенгель писал(а):Кто нибудь встречал распайку COM кабеля для программирования цифровых драйверов Leadshine ?

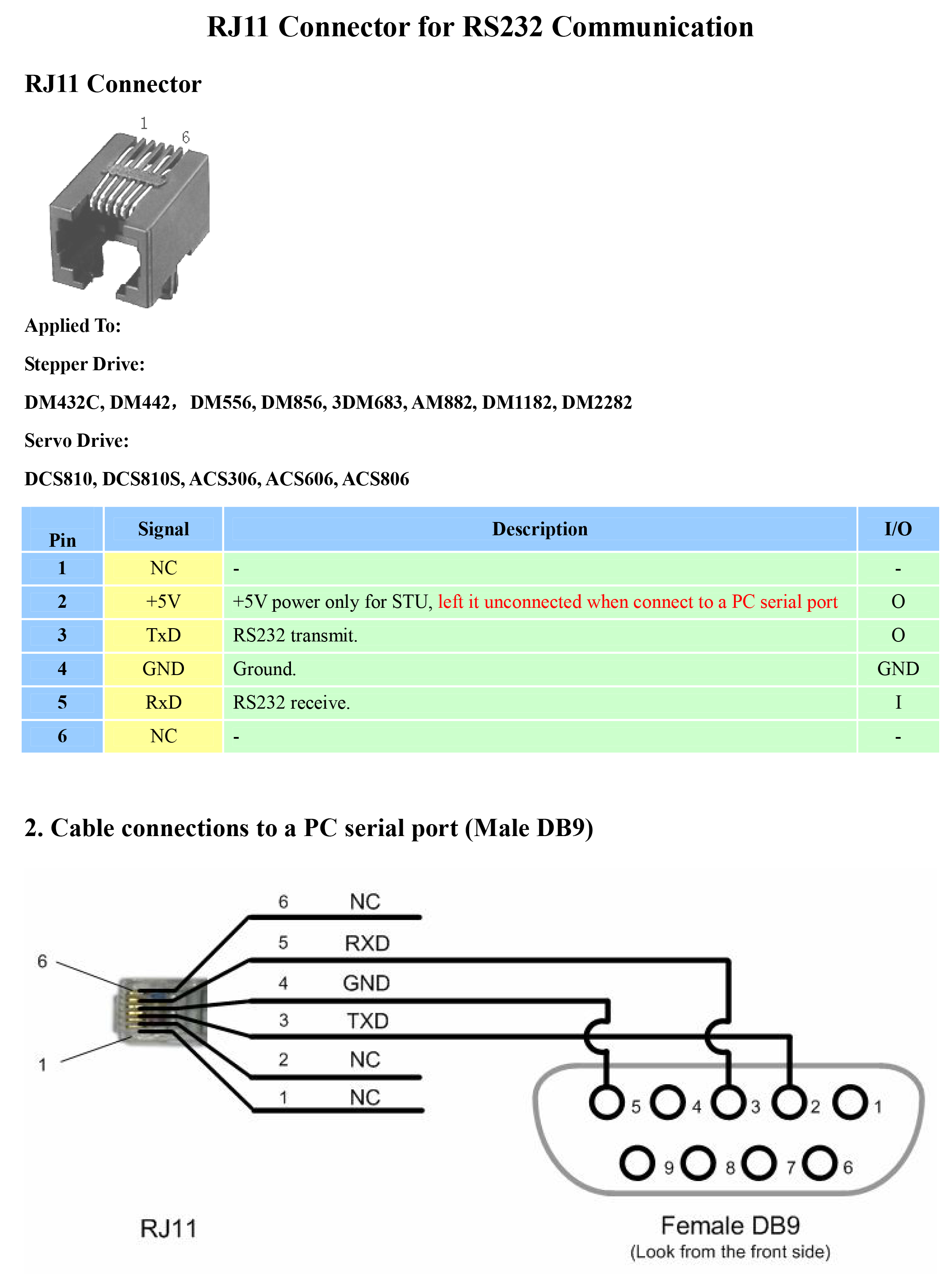

RJ11-Connector-for-RS232-Communication.png (12010 просмотров) <a class='original' href='./download/file.php?id=25778&sid=97c2d2461a40551f959af70ac4141469&mode=view' target=_blank>Загрузить оригинал (379.34 КБ)</a>
Аватара пользователя
Тенгель
Почётный участник
Почётный участник
Сообщения: 1813
Зарегистрирован: 01 май 2012, 13:41
Репутация: 619
Откуда: Чита
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Тенгель »

У на DM422C другой разьём порта:

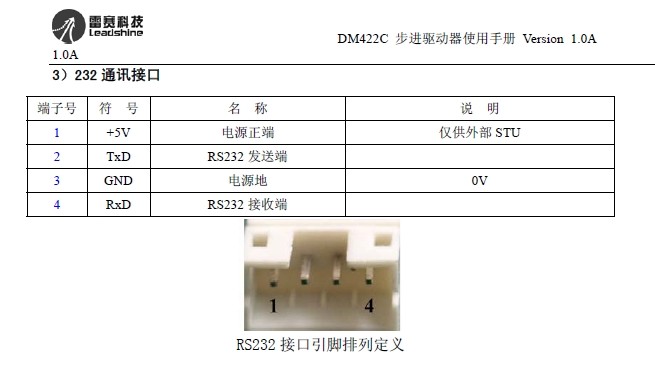

COM-порт ледшайн.jpg (11996 просмотров) <a class='original' href='./download/file.php?id=25807&sid=97c2d2461a40551f959af70ac4141469&mode=view' target=_blank>Загрузить оригинал (36.11 КБ)</a>
Подпись отключена за неуплату.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник
Сообщения: 11624
Зарегистрирован: 26 июл 2012, 00:10
Репутация: 4634
Настоящее имя: Михаил Львович
Откуда: Новоуральск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение michael-yurov »

Тенгель писал(а):У на DM422C другой разьём порта
Ничего себе!
Но, полагаю, по двум картинкам не сложно будет собрать гибрид.
shaky
Новичок
Сообщения: 20
Зарегистрирован: 31 мар 2014, 20:56
Репутация: 0
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение shaky »

Подскажите пожалуйста параметры Step Time, Step Space, Direction Hold, Direction Setup, для китайского драйвера DQ420MA. А то на сайте http://wiki.linuxcnc.org/cgi-bin/wiki.p ... ive_Timing уж очень странные цифры указаны (правда только для DQ542MA) но все-же ...
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Nick »

Поставь по больше, больше - не меньше. :)
Аватара пользователя
Ворон226
Мастер
Сообщения: 1922
Зарегистрирован: 01 окт 2012, 18:14
Репутация: 181
Откуда: Солнечногорск Московской обл. - Борки Конаковского р-на - Скоморохово Фировского р-на
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Ворон226 »

Порылся сегодня в "ящике" и нарыл два трех-канальных драйвера ШД 6B6560-3V4
Понимаю, что не подарок. Но для "игр" подошло бы... Но вот описания нигде не нашел - инет выдает 4 ссылки, из них одна русская.
Может у кого завалялось описание? Синяя такая плата с радиатором...
Хочешь быть счастливым? Будь им!
Аватара пользователя
megagad
Почётный участник
Почётный участник
Сообщения: 3207
Зарегистрирован: 05 апр 2014, 18:57
Репутация: 712
Откуда: Реуспублика Крым, Бахчисарай.
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение megagad »

Ворон226 писал(а):Порылся сегодня в "ящике" и нарыл два трех-канальных драйвера ШД 6B6560-3V4
Понимаю, что не подарок. Но для "игр" подошло бы... Но вот описания нигде не нашел - инет выдает 4 ссылки, из них одна русская.
Может у кого завалялось описание? Синяя такая плата с радиатором...
Результатов: примерно 372 (0,14 сек.)
Видимо у вас какойто неправильный интернет. А по сути(если верить картинкам) - обычный китайский "много-осевой" контроллер на основе ТБ6560. На таких обычно всё на плате написано(какое положение у джамперов быть должно как минимум).
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Аватара пользователя
Ворон226
Мастер
Сообщения: 1922
Зарегистрирован: 01 окт 2012, 18:14
Репутация: 181
Откуда: Солнечногорск Московской обл. - Борки Конаковского р-на - Скоморохово Фировского р-на
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Ворон226 »

Точно! В Гугле - 372. Только вот ни одного толкового.
На плате нет ничего, кроме обозначений D1, D2, M1, M2, J7, J8, J9... Но в каком положении и что получаем? И потом - я так понял на плате нет входов для датчиков?
Вложения

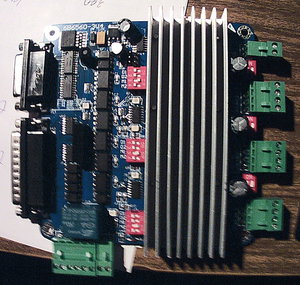

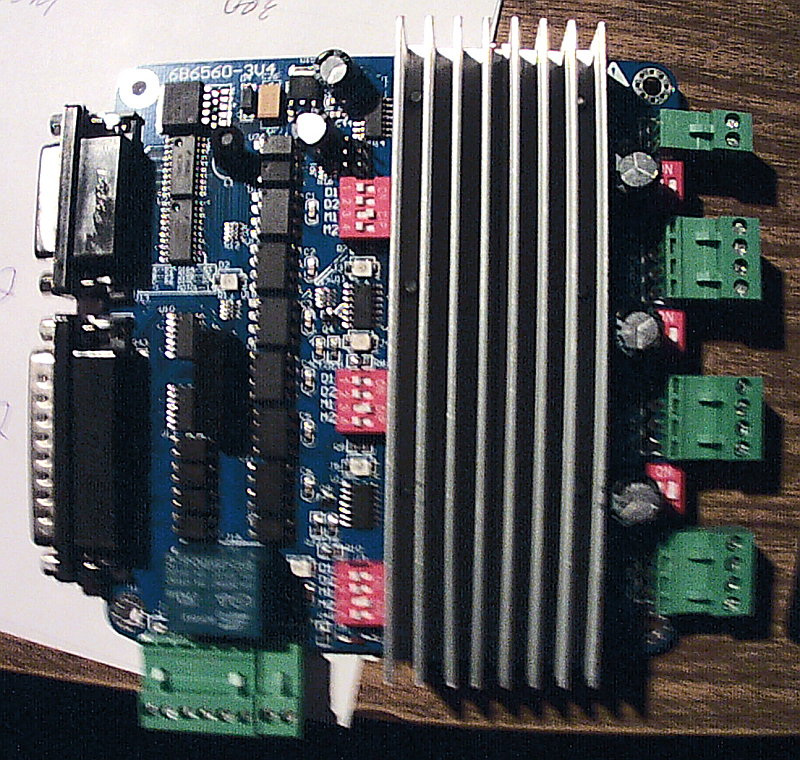

6B6560-3V4.jpg (11747 просмотров) <a class='original' href='./download/file.php?id=26696&sid=97c2d2461a40551f959af70ac4141469&mode=view' target=_blank>Загрузить оригинал (218.3 КБ)</a>
