Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение megagad »

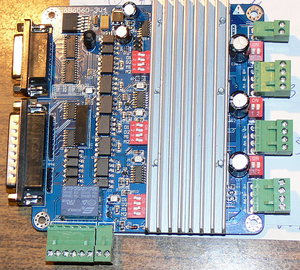

интересный контроллер. Китай про такой не знает. А можно фото получше? и что там написано у меньшего разъёма?? рядом с микросхемами колонка надписей.
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Аватара пользователя
Ворон226
Мастер
Сообщения: 1922
Зарегистрирован: 01 окт 2012, 18:14
Репутация: 181
Откуда: Солнечногорск Московской обл. - Борки Конаковского р-на - Скоморохово Фировского р-на
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Ворон226 »

Там прописаны вывода второго разъема (похоже для пульта):
CLKA--P2
CLKB--P4
CLKC--P6
DIRA--P3
DIRB--P5
DIRC--P7
EN--1
MOTO1--14
Вложения
6B6560-3V4.jpg (21903 просмотра) <a class='original' href='./download/file.php?id=26697&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (499.12 КБ)</a>
Хочешь быть счастливым? Будь им!
Аватара пользователя
AndyBig
Мастер
Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Репутация: 1121
Откуда: юг России
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение AndyBig »

Зеленый разъем внизу платы (внизу - на Вашем фото) - входы датчиков.
http://www.aliexpress.com/item/3-axis-C ... 37681.html
И еще толпа таких плат на той площадке.
1) Можете поспрашивать продавцов, что бы они прислали Вам описание этого контроллера, некоторые продавцы пишут, что готовы выслать описание.
2) Поищите ПОХОЖИЕ платы с описанием, скорее всего назначение и положение джамперов будут совпадать.
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Serg »

Ворон226 писал(а):На плате нет ничего, кроме обозначений D1, D2, M1, M2, J7, J8, J9... Но в каком положении и что получаем?
Думаю аналогичные обозначения могут быть в даташите на микросхему.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
tingqueji
Новичок
Сообщения: 3
Зарегистрирован: 23 янв 2015, 04:59
Репутация: 0
Настоящее имя: tingqueji
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение tingqueji »

некоторые продавцы пишут, что готовы выслать описание.
Поищите ПОХОЖИЕ платы с описанием, скорее всего назначение и положение джамперов будут совпадать.
kima
Новичок
Сообщения: 4
Зарегистрирован: 13 янв 2015, 10:29
Репутация: 2
Настоящее имя: kima
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение kima »

мануал по контроллеру 5 axis breakout board with relay V5
Вложения
breakout board V5 type english user manual(2).pdf
(5.33 МБ) 3362 скачивания
Argentum47
Мастер
Сообщения: 856
Зарегистрирован: 05 июн 2015, 10:00
Репутация: 97
Откуда: Саратов
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Argentum47 »

кто-нибудь видел мануал к такой платке?
nkp
Мастер
Сообщения: 8340
Зарегистрирован: 28 ноя 2011, 00:25
Репутация: 1589
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение nkp »

https://hackaday.io/project/11224-mechaduino

Код: Выделить всё

Position, velocity, torque loops
Step & direction inputs for drop-in compatibility with stepper motors / step stick
I2c, serial inputs
Customizable/open source with access to internal variables
Transparent and user-definable control algorithms (commercial servos often lack this)
Arduino compatible with easy to use interface
High resolution pointing (sub 0.1 degree)
Low cost (should not be a huge leap from stepper+stepstick cost)
Serial interfaces for inter-motor communication
On-board processor allows for stand alone for simple applications
Adjustable commutation profiles
PID auto tuning
Anti-cogging capable
Open to customization. Outside of our firmware, we see Mechaduino as a very useful hardware package. If you would like to use the stepper motor in open loop mode w/ encoder to verify location, you can do that.
только наткнулся,посмотреть - что за "зверь" ;)
Аватара пользователя
shalek
Почётный участник
Почётный участник
Сообщения: 3019
Зарегистрирован: 25 авг 2014, 10:40
Репутация: 2575
Настоящее имя: Александр
Откуда: РБ Бобруйск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение shalek »

Argentum47 писал(а):кто-нибудь видел мануал к такой платке?
http://darxton.ru/files/pdf/breakout/DXB-54.pdf
Если ты не можешь решить проблему, значит это не твоя проблема!
Мой канал на YouTube: YouTube
ЧПУ "Бобр" 600x500 мм
shalek64@gmail.com
Аватара пользователя
nickoass
Мастер
Сообщения: 248
Зарегистрирован: 15 сен 2014, 21:38
Репутация: 23
Настоящее имя: Николай
Откуда: Киров
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение nickoass »

Настройка драйверов Leadshine. Огромное спасибо автору ролика.
https://youtu.be/H53a4PpX6oA
Аватара пользователя
nERV
Мастер
Сообщения: 1510
Зарегистрирован: 27 сен 2013, 19:00
Репутация: 620
Настоящее имя: Александр
Откуда: Ульяновск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение nERV »

Друзья, а может ли кто подсказать направление поиска - нужен драйвер шд со входом 130в и выходом 8-10А, без микрошага. И бюджетно.
В какую сторону копать?
Может быть поизобретать что-то на аллегровских А3986?
HelicopterX
Новичок
Сообщения: 29
Зарегистрирован: 24 апр 2018, 10:58
Репутация: 0
Настоящее имя: Владимир
Откуда: Москва
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение HelicopterX »

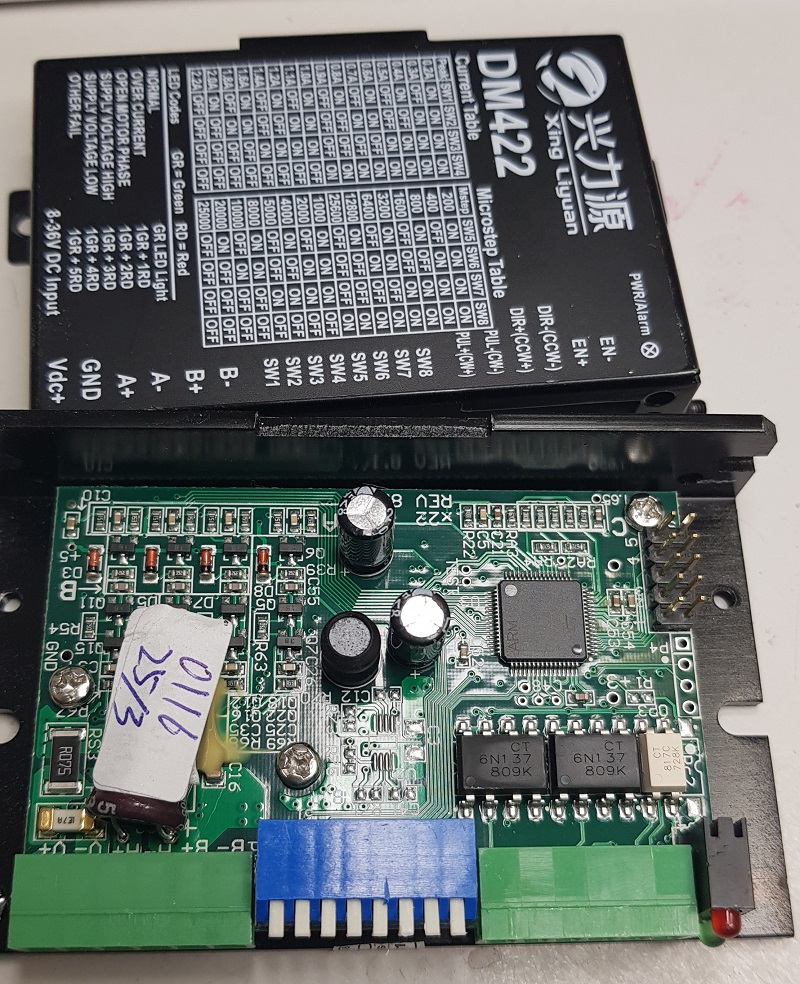

вот на такого зверя, где даташит найти
гугл не знает такие характеристики )брал тут https://ru.aliexpress.com/item/DM422-DC ... 40877.html
заявлено под 300кГц с полным микростепом
чип STM32F302
потроха
или это типа клон Leadshine ?
Вложения
20180617_104255.jpg (12010 просмотров) <a class='original' href='./download/file.php?id=141314&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (390.74 КБ)</a>
Alex Kost
Кандидат
Сообщения: 56
Зарегистрирован: 10 июл 2018, 10:56
Репутация: 4
Настоящее имя: Алексей
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Alex Kost »

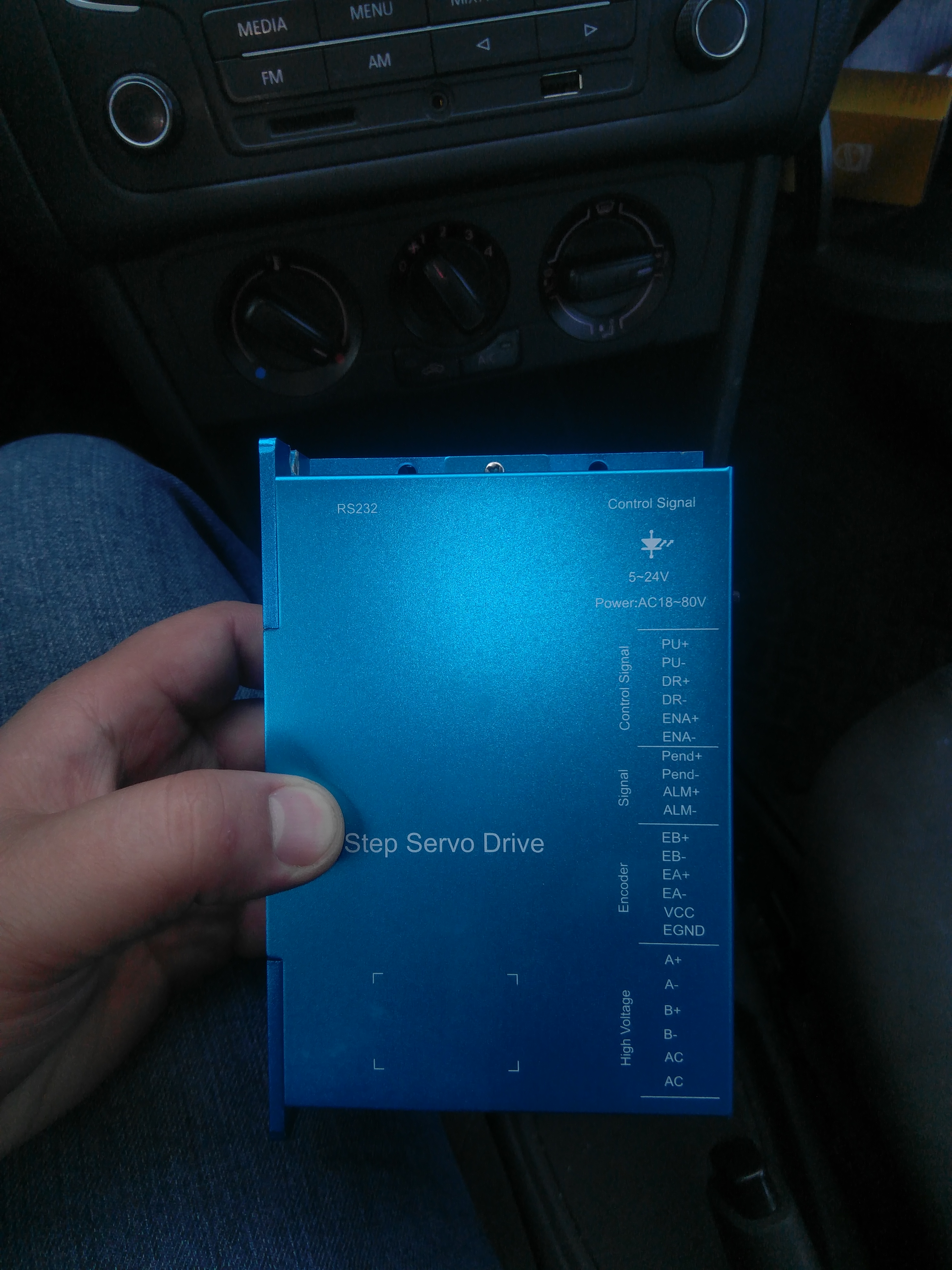

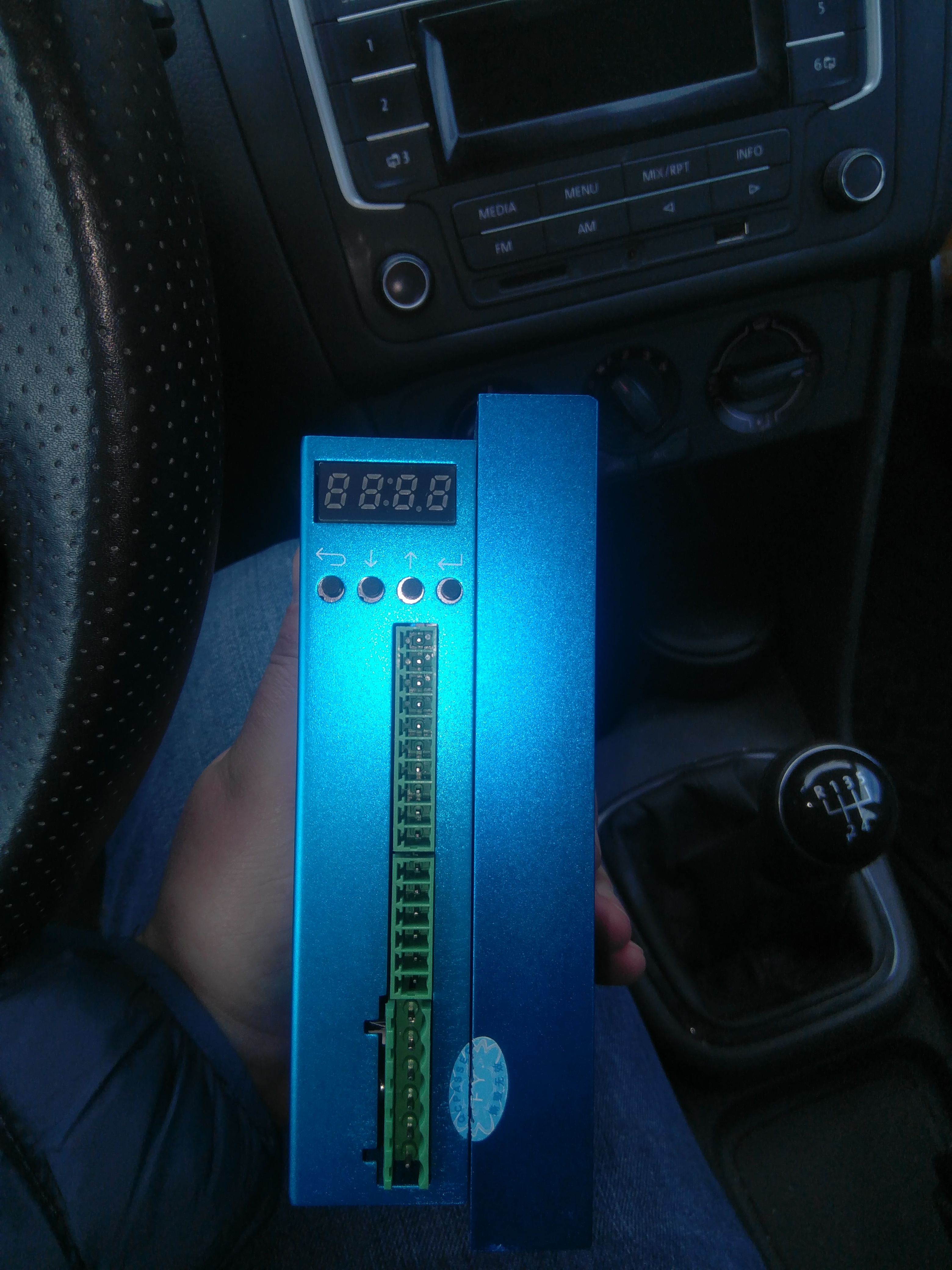

Контроллер для шаговых двигателей с энкодером размер 57 и 86(nema 23 и 34).
Вложения
HM86D.pdf
(143.93 КБ) 1014 скачиваний

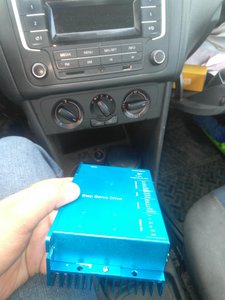

IMG_20190416_173852.jpg (10152 просмотра) <a class='original' href='./download/file.php?id=161490&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (2.79 МБ)</a>
IMG_20190416_173856.jpg (10152 просмотра) <a class='original' href='./download/file.php?id=161491&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (2.65 МБ)</a>

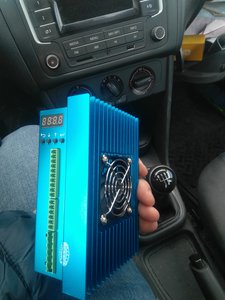

IMG_20190416_173906.jpg (10152 просмотра) <a class='original' href='./download/file.php?id=161492&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (2.97 МБ)</a>
IMG_20190416_173902.jpg (10152 просмотра) <a class='original' href='./download/file.php?id=161493&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (2.82 МБ)</a>
IMG_20190416_173848.jpg (10152 просмотра) <a class='original' href='./download/file.php?id=161494&sid=164a232584913471773eaab205c239a7&mode=view' target=_blank>Загрузить оригинал (2.69 МБ)</a>
VAT
Мастер
Сообщения: 1222
Зарегистрирован: 22 окт 2017, 22:17
Репутация: 28
Настоящее имя: Вадим
Откуда: Москва

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение VAT »

А нет ли у кого схемы китайского DM556?
https://yadi.sk/i/cyFdHaGQAEcl2A

транзисторы такие.. по крайней мере 4ре из 8ми
Irf z44n
до 55 вольт вроде как
в игноре:
Афтаев
Аватара пользователя
Mamont
Мастер
Сообщения: 1953
Зарегистрирован: 10 дек 2015, 12:21
Репутация: 382
Настоящее имя: Виталий
Откуда: РБ Минск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Mamont »

VAT писал(а): А нет ли у кого схемы китайского DM556?
У разработчиков должна быть. За пиво может уговоришь их и на прошивку контроллера
VAT
Мастер
Сообщения: 1222
Зарегистрирован: 22 окт 2017, 22:17
Репутация: 28
Настоящее имя: Вадим
Откуда: Москва

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение VAT »

Mamont писал(а): на прошивку контроллера
зачем?
в игноре:
Афтаев
Аватара пользователя
Mamont
Мастер
Сообщения: 1953
Зарегистрирован: 10 дек 2015, 12:21
Репутация: 382
Настоящее имя: Виталий
Откуда: РБ Минск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Mamont »

VAT писал(а):
Mamont писал(а): на прошивку контроллера
зачем?
Клонировать драйвера..
А схема типовая, импульсный понижающий стабилизатор для питания логики, опторазвяка по входам PUL DIR и выходу ALARM, контроллер, на дискретных элементах схема для быстрого дергания затворами транзисторов (можно заменить на интегральные микросхемы), ну и сами транзисторы. Обратная связь по току через операционный усилитель или компаратор заводится в контроллер. Опорные синусоиды формируются или через ШИМ или ЦАП (если есть в контроллере)
VAT
Мастер
Сообщения: 1222
Зарегистрирован: 22 окт 2017, 22:17
Репутация: 28
Настоящее имя: Вадим
Откуда: Москва

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение VAT »

А схема типовая, импульсный понижающий стабилизатор для питания логики, опторазвяка по входам PUL DIR и выходу ALARM, контроллер, на дискретных элементах схема для быстрого дергания затворами транзисторов (можно заменить на интегральные микросхемы), ну и сами транзисторы. Обратная связь по току через операционный усилитель или компаратор заводится в контроллер. Опорные синусоиды формируются или через ШИМ или ЦАП (если есть в контроллере)
догадываюсь что так и есть только выхода алярм нет - есть разрешение работы. но хотелось бы принципиальную все же..
Хотелось бы также удостоверится что токи в таблице соответствуют реальности.. это будет максимальный ток по осциллограмме?
а то в табличке то можно что угодно написать..
Транзисторы вроде позволяют развивать заявленное.
в игноре:
Афтаев
Аватара пользователя
Mamont
Мастер
Сообщения: 1953
Зарегистрирован: 10 дек 2015, 12:21
Репутация: 382
Настоящее имя: Виталий
Откуда: РБ Минск
Контактная информация:

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение Mamont »

VAT писал(а): Хотелось бы также удостоверится что токи в таблице соответствуют реальности.. это будет максимальный ток по осциллограмме?
поставь токовый шунт в цепь обмотки двигателя, 0.22ом, конденсатор керамический 0.47мкыф, задал в маче JOG шаг, соответствующий микрошагу, меряй мультиметром напряжение , прибавляя по шагу
VAT
Мастер
Сообщения: 1222
Зарегистрирован: 22 окт 2017, 22:17
Репутация: 28
Настоящее имя: Вадим
Откуда: Москва

Re: Подборка Datasheets контроллеров и драйверов ШД

Сообщение VAT »

Mamont писал(а):поставь токовый шунт в цепь обмотки двигателя, 0.22ом, конденсатор керамический 0.47мкыф, задал в маче JOG шаг, соответствующий микрошагу, меряй мультиметром напряжение , прибавляя по шагу
не думаю что имеется ввиду действующее значение тока.. да и станка пока нет
в игноре:
Афтаев
