Контроллеры myCNC
myCNC контроллеры разрабатываются как универсальное решение для большого числа ЧПУ приложений.
Для решения этой задачи myCNC контроллер содержит -
- высокоскоростной 6-ти осевой контроллер движения со встроенной много-осевой линейной, круговой, спиральной и сплайн интерполяцией.
- PLC - программируемый логический контроллер для управления периферией контроллера (такой как бинарные входы, релейные и "открытый коллектор" выходы, ШИМы, АЦП, ЦАП).
Также myCNC контроллер, в зависимости от модели, содержит 1 или 2 каналов rs485 для организации связи с дополнительными устройствами (система слежения за высотой плазматрона при плазменной резке, дополнительный канал связи с серво-приводом, управление шпинделем и тп.). В разработке находится реализация протокола Modbus (TCP и RTU) для возможности расширения количества периферии.
При выполнение управляющей программы контроллер движения вычитывает команды из встроенного буфера команд. Содержимое буфера может пополнятся от Хост-компьютера с управляющим софтом myCNC или из дополнительной флэш-памяти (при автономном режиме работы). Наличие буфера снимает требование реал-тайм с управляющего компьютера.
Максимальная частота step/dir выхода контроллера движения - 1 или 4 МГц в зависимости от модели.
Вычислительный модуль контроллера работает на ARM процессоре (70МГц ARM7tdmi или 100МГц Cortex-M3)
Пульс-генерация выполнена на Altera FPGA логике.
Программное обеспечение myCNC в данный момент доступно под x86 Linux, Windows, MAC. В разработке порты на ARM Linux, Android.
В программном обеспечении реализованы-
2D и 3D визуализация (с масштабированием, прокруткой/вращением), поддержка сенсорного экрана (тач-скрин), библиотека деталей с возможностью автоматической расстановки, гибкая перенастройка GUI интерфейса и "железа" машины через систему профилей, макросов, xml-конфигурации, режим автономной работы (без компьютера), встроенный редактор G-кодов c визуализацией, импорт DXF и HPGL файлов, выполнение программы вперед и назад (реверс), пошаговое выполнение, повороты и зеркальные преобразования NC-программы, ручное управление (джоггинг), MDI (в тестировании), мониторинг датчиков в реальном времени, контроль и управление системой слежения за высотой резака при плазменной резке (THC ), Логи работы, компенсация длины и радиуса инструмента, предпросмотр скоростей (look-ahead) и многое другое.
Система активно развивается. В разработке также находятся экспорт DXF, HPGL в G-коды, импорт STL моделей с конвертация в G-коды, nurbs интерполяция и некоторый другие возможности.

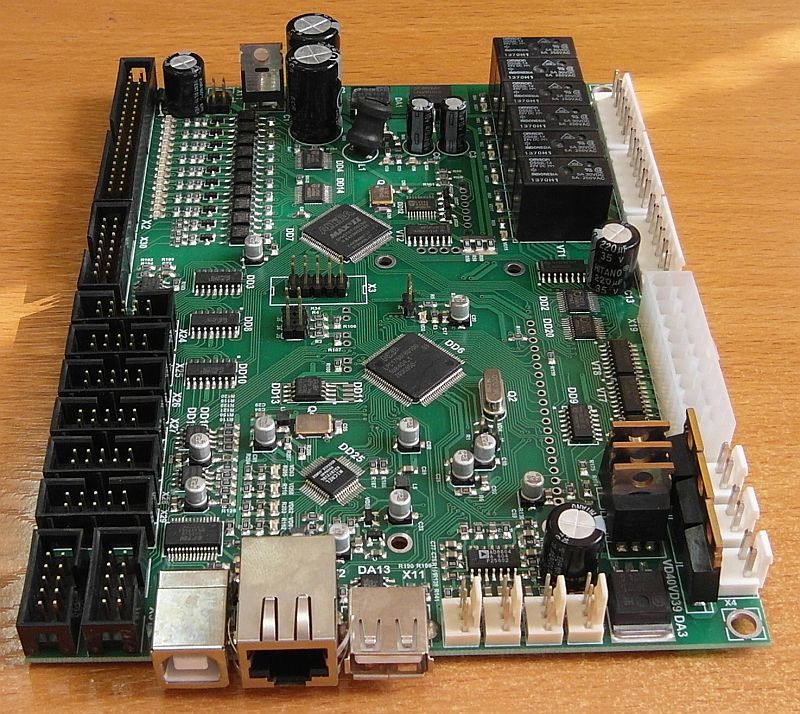

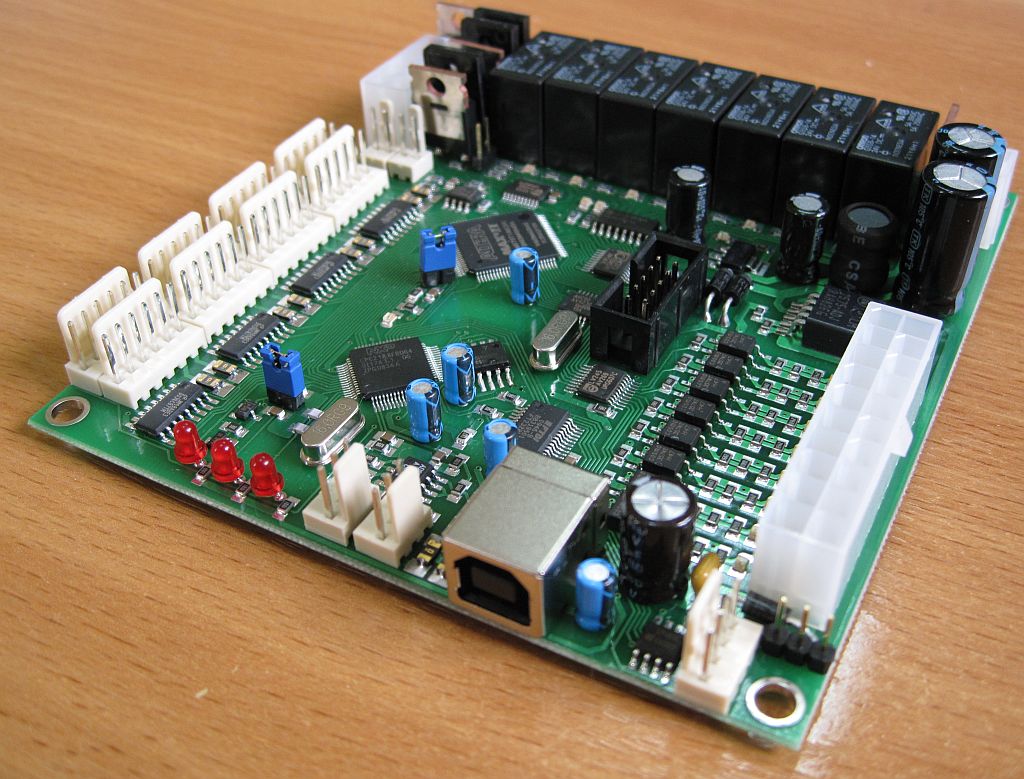

Доступны контроллеры с USB или LAN подключением к HOST PC
(Отредактировано 2011-0930)
Для решения этой задачи myCNC контроллер содержит -
- высокоскоростной 6-ти осевой контроллер движения со встроенной много-осевой линейной, круговой, спиральной и сплайн интерполяцией.
- PLC - программируемый логический контроллер для управления периферией контроллера (такой как бинарные входы, релейные и "открытый коллектор" выходы, ШИМы, АЦП, ЦАП).
Также myCNC контроллер, в зависимости от модели, содержит 1 или 2 каналов rs485 для организации связи с дополнительными устройствами (система слежения за высотой плазматрона при плазменной резке, дополнительный канал связи с серво-приводом, управление шпинделем и тп.). В разработке находится реализация протокола Modbus (TCP и RTU) для возможности расширения количества периферии.
При выполнение управляющей программы контроллер движения вычитывает команды из встроенного буфера команд. Содержимое буфера может пополнятся от Хост-компьютера с управляющим софтом myCNC или из дополнительной флэш-памяти (при автономном режиме работы). Наличие буфера снимает требование реал-тайм с управляющего компьютера.
Максимальная частота step/dir выхода контроллера движения - 1 или 4 МГц в зависимости от модели.
Вычислительный модуль контроллера работает на ARM процессоре (70МГц ARM7tdmi или 100МГц Cortex-M3)
Пульс-генерация выполнена на Altera FPGA логике.
Программное обеспечение myCNC в данный момент доступно под x86 Linux, Windows, MAC. В разработке порты на ARM Linux, Android.
В программном обеспечении реализованы-
2D и 3D визуализация (с масштабированием, прокруткой/вращением), поддержка сенсорного экрана (тач-скрин), библиотека деталей с возможностью автоматической расстановки, гибкая перенастройка GUI интерфейса и "железа" машины через систему профилей, макросов, xml-конфигурации, режим автономной работы (без компьютера), встроенный редактор G-кодов c визуализацией, импорт DXF и HPGL файлов, выполнение программы вперед и назад (реверс), пошаговое выполнение, повороты и зеркальные преобразования NC-программы, ручное управление (джоггинг), MDI (в тестировании), мониторинг датчиков в реальном времени, контроль и управление системой слежения за высотой резака при плазменной резке (THC ), Логи работы, компенсация длины и радиуса инструмента, предпросмотр скоростей (look-ahead) и многое другое.
Система активно развивается. В разработке также находятся экспорт DXF, HPGL в G-коды, импорт STL моделей с конвертация в G-коды, nurbs интерполяция и некоторый другие возможности.
Доступны контроллеры с USB или LAN подключением к HOST PC
(Отредактировано 2011-0930)
Последний раз редактировалось mycnc 30 сен 2011, 09:57, всего редактировалось 2 раза.
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: пульт для чпу
Спасибо, что нашли нас.aftaev писал(а):Во народ прогу нарисовал и контроллеры сделали http://www.bevelcutting.com/
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: пульт для чпу
Спасибо не булькает С Вас бесплатно платы + программыmycnc писал(а):Спасибо, что нашли нас.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: пульт для чпу
Программы и так бесплатно.aftaev писал(а):Спасибо не булькает С Вас бесплатно платы + программыmycnc писал(а):Спасибо, что нашли нас.
А платы -
Хотя тестеров я ищу ...
ЗЫ: а в качестве пульта для ЧПУ можно подключить таблетку через wifi или беспроводной gamepad
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: пульт для чпу
Что за мода на английском все делать. Вы шо не есть СНГвский?mycnc писал(а):myCNC - ЧПУ контроллеры и софт - http://www.bevelcutting.com
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: пульт для чпу
Это не мода, это необходимость. Продукт хочется сделать и продавать. А здесь интерес вялый, конкурировать с крякнутым Мачем очень сложно.aftaev писал(а):Что за мода на английском все делать. Вы шо не есть СНГвский?mycnc писал(а):myCNC - ЧПУ контроллеры и софт - http://www.bevelcutting.com
- Nick
- Мастер
- Сообщения: 22776
- Зарегистрирован: 23 ноя 2009, 16:45
- Репутация: 1735
- Заслуга: Developer
- Откуда: Gatchina, Saint-Petersburg distr., Russia
- Контактная информация:
Re: пульт для чпу
Если контроллер автономный и за приемлемые деньги, то преимущество перед крякнутым мачем налицо!
Mycnc, создай тему с описанием возможностей своего контроллера, я думаю всем будет полезно . Да, кстати, почем он?
Mycnc, создай тему с описанием возможностей своего контроллера, я думаю всем будет полезно . Да, кстати, почем он?
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: пульт для чпу
Автономный режим есть, но годится только для спец. применений.Nick писал(а):Если контроллер автономный и за приемлемые деньги, то преимущество перед крякнутым мачем налицо!
Mycnc, создай тему с описанием возможностей своего контроллера, я думаю всем будет полезно . Да, кстати, почем он?
Для обычной работы - интерфейс все-же нужен. Преимущество перед мачем очевидно далеко не всем, а халява непреодолимо манит.
Контроллеры 300/600 долл за USB/LAN версии и разную периферию.
За предложение спасибо, информацию выложу.
-
- Мастер
- Сообщения: 1114
- Зарегистрирован: 06 июл 2011, 15:26
- Репутация: 79
- Настоящее имя: Геннадий
- Откуда: Ростов-на-дону
- Контактная информация:
Re: пульт для чпу
Автономный режим например если нужна только операция пробивки отверстий и перемещения по двум координатам возможен?mycnc писал(а):Автономный режим есть, но годится только для спец. применений.Nick писал(а):Если контроллер автономный и за приемлемые деньги, то преимущество перед крякнутым мачем налицо!
Mycnc, создай тему с описанием возможностей своего контроллера, я думаю всем будет полезно . Да, кстати, почем он?
Для обычной работы - интерфейс все-же нужен. Преимущество перед мачем очевидно далеко не всем, а халява непреодолимо манит.
Контроллеры 300/600 долл за USB/LAN версии и разную периферию.
За предложение спасибо, информацию выложу.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: пульт для чпу
и сайт с дастиш фантастишь на русский перевестиmycnc писал(а):За предложение спасибо, информацию выложу.
Китайцы и то на русский переводят!!!
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: пульт для чпу
Можно загрузить в myCNC софт полноценный G-код, сгенерить пре-компилированный файл, нажав несколько клавишgendos писал(а):Автономный режим например если нужна только операция пробивки отверстий и перемещения по двум координатам возможен?Nick писал(а):Если контроллер автономный и за приемлемые деньги, то преимущество перед крякнутым мачем налицо!
и загрузить полученный файл в контроллер (флэш-память).
Далее можно выполнять эту программу автономно без участия компьютера.
Размер файла ограничен - около 10000-12000 строк g-кода.
Вроде бы это покрывает Вашу задачу?
-
- Мастер
- Сообщения: 1114
- Зарегистрирован: 06 июл 2011, 15:26
- Репутация: 79
- Настоящее имя: Геннадий
- Откуда: Ростов-на-дону
- Контактная информация:
Re: пульт для чпу
Да типа этого мне и надо.Сейчас у меня промышленный автономный контролер управляет швейной машинкой в которой вместо иголки стоит пробоичикМожно загрузить в myCNC софт полноценный G-код, сгенерить пре-компилированный файл, нажав несколько клавиш
и загрузить полученный файл в контроллер (флэш-память).
Далее можно выполнять эту программу автономно без участия компьютера.
Размер файла ограничен - около 10000-12000 строк g-кода.
Вроде бы это покрывает Вашу задачу?
Я планирую чуть позже реализовать это emc2, так как контролер дорого стоит.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Контроллеры myCNC
mycnc чем ваша система ЧПУ отличается от других. Или что сподвигнуло Вас сделать свою систему?
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: Контроллеры myCNC
В начале топика будет постепенно появляться описание контроллеров. Там Вы узнаете об отличительных особенностях.aftaev писал(а):mycnc чем ваша система ЧПУ отличается от других. Или что сподвигнуло Вас сделать свою систему?
Жажда наживы сподвигла сделать свою систему, разумеется.
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: Контроллеры myCNC
Хотел подправить информацию в шапке темы, а кнопка "редактировать" почему-то пропала ?
- Nick
- Мастер
- Сообщения: 22776
- Зарегистрирован: 23 ноя 2009, 16:45
- Репутация: 1735
- Заслуга: Developer
- Откуда: Gatchina, Saint-Petersburg distr., Russia
- Контактная информация:
Re: Контроллеры myCNC
Ага, это потому, что по просьбам участников сделал невозможность редакитрования сообщений старше одного дня. Сейчас что-нибудь придумаю...
- Nick
- Мастер
- Сообщения: 22776
- Зарегистрирован: 23 ноя 2009, 16:45
- Репутация: 1735
- Заслуга: Developer
- Откуда: Gatchina, Saint-Petersburg distr., Russia
- Контактная информация:
Re: Контроллеры myCNC
А сейчас?
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: Контроллеры myCNC
Сейчас интереснее - можно отредактировать #2 и сегодняшний
Хотелось бы #1
Хотелось бы #1
- Nick
- Мастер
- Сообщения: 22776
- Зарегистрирован: 23 ноя 2009, 16:45
- Репутация: 1735
- Заслуга: Developer
- Откуда: Gatchina, Saint-Petersburg distr., Russia
- Контактная информация:
Re: Контроллеры myCNC
А теперь?
/просто я добавлял твое сообщение к этой теме и форум считал, что первое это то которое #2/
/просто я добавлял твое сообщение к этой теме и форум считал, что первое это то которое #2/
- mycnc
- Мастер
- Сообщения: 913
- Зарегистрирован: 03 июл 2011, 02:01
- Репутация: 623
- Контактная информация:
Re: Контроллеры myCNC
Добавил информации в заголовке, если кому интересно.
