Проектирую станок, подскажите по направляющим.

Конструкции станков, линейные перемещения, направляющие, передачи.
Immortal88
Опытный
Сообщения: 126
Зарегистрирован: 04 окт 2016, 13:38
Репутация: 1
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Immortal88 »

Какие будут рекоммендации - плиту сверлить сверлом Ф6 или 5.5? (В двадцатой рельсе отверстия под винты М5)
Аватара пользователя
Ershoff
Почётный участник
Почётный участник
Сообщения: 653
Зарегистрирован: 21 окт 2013, 11:49
Репутация: 241
Откуда: Киев. Украина
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Ershoff »

эммм это сложный вопрос конечно, если непонятно какую плиту сверлить и для чего - ну там электрическую, или газовую а может дровяную,
а может чугуниевую поверочную ?
но есть мнение, что под резьбу М5х0.8 нужно сверлить отверстие диаметром 4.2.
А прочие значения в соответствующих таблицах имеются.
"Авось" - в умелых руках, мощный инструмент снижения стоимости итогового изделия
sas_75
Мастер
Сообщения: 463
Зарегистрирован: 10 мар 2015, 11:03
Репутация: 114
Настоящее имя: Сергей
Откуда: Владивосток
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение sas_75 »

Речь наверное не о резьбовом отверстии, а о проходном?
Аватара пользователя
Urshurark
Опытный
Сообщения: 138
Зарегистрирован: 22 мар 2020, 22:13
Репутация: 0
Настоящее имя: Павел
Откуда: Краснодар
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Urshurark »

Ребят, а кто-нибудь пробовал в качестве вала использовать нержавеющий круг из стали 12х18н10т? В руках не держал, сужу только по фото из инета. Или его не реально ровный найти? Прикидываю не дорогие варианты.
Станок планирую делать примерно 700х500. Посчитал с Китая - на Y 2x700*16мм, на Х 2х500*12мм, на Z 2х250*8мм - с доставкой выходит около 1600р. Плюс каретки и держатели валов, еще около 1200р. Как-то не бюджетно для первого чпу)
Почитал эту тему и понял что 16мм мало для Y, если брать с того же Китая хотя бы на 20мм, а на X 16мм, это еще удорожает примерно на 500р.
mamba
Новичок
Сообщения: 27
Зарегистрирован: 31 авг 2017, 16:24
Репутация: 0
Настоящее имя: Денис
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение mamba »

Immortal88 писал(а):Я буду крепить 20-е рельсы хивин с каретками высокого(Н) класса точности на плиты из сплава 2017ат
Плиты толщиной 20мм. Подскажите, насколько соосно нужно сверлить отверстия под каретки и сами рельсы?

Станок собираю впервые в жизни, сверлильного станка нет, но есть чпу который обычным HSS сверлом с рынка может просверлить отверстия на всю глубину.
Возможно я слишком заморачиваюсь, но мне нечем проверить насколько правильно там выставлены оси YZ и боюсь что осверстия получатся под небольшим углом, из за чего на каретки может немного перекосить.
Оси XY, диагонали выставлены точно, но сам станок по проекту Графа, из алюм профилей и труб, все из сплава АД31
Отверстия лучше делать на чпу, с запасом по диаметру. К примеру для м5 сверлить 6мм. И плита должна быть с хорошей плоскостью(фрезерованная или шабренная), ибо любая яма/горб на ней приведет к перекосу каретки. Отверстия под рельсы сверлить такие, какие в госте соответствуют резьбе. Для м5 к примеру это 4,2, ну и дальше резьбу нарезать. Ну и потом важно рельсы параллельно выставить относительно друг друга.
Аватара пользователя
Urshurark
Опытный
Сообщения: 138
Зарегистрирован: 22 мар 2020, 22:13
Репутация: 0
Настоящее имя: Павел
Откуда: Краснодар
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Urshurark »

mamba писал(а):Отверстия лучше делать на чпу
Есть предположение что автор того поста за 3 года точно нашел решение как лучше сделать отверстия))
Аватара пользователя
Urshurark
Опытный
Сообщения: 138
Зарегистрирован: 22 мар 2020, 22:13
Репутация: 0
Настоящее имя: Павел
Откуда: Краснодар
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Urshurark »

Urshurark писал(а):Ребят, а кто-нибудь пробовал в качестве вала использовать нержавеющий круг из стали 12х18н10т?
Вопрос отменяется. Несколько контор скинули реальный прайс - дешевле валы с Китая привезти)
aaleksander
Мастер
Сообщения: 577
Зарегистрирован: 23 авг 2013, 18:04
Репутация: 118
Откуда: г. Ухта
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение aaleksander »

Сидел тут, ностальгировал и увидел фотки своего гаража 8-летней давности. Вот это сообщение.
aaleksander писал(а): 22 сен 2013, 19:06 Подниму темку.
Детали заказал Fisherу, ждемс.
Ждать скучно, купил гараж :tongue: Примерно 6х6 м.
Потихоньку буду превращать в мастерскую.
бла-бла-бла

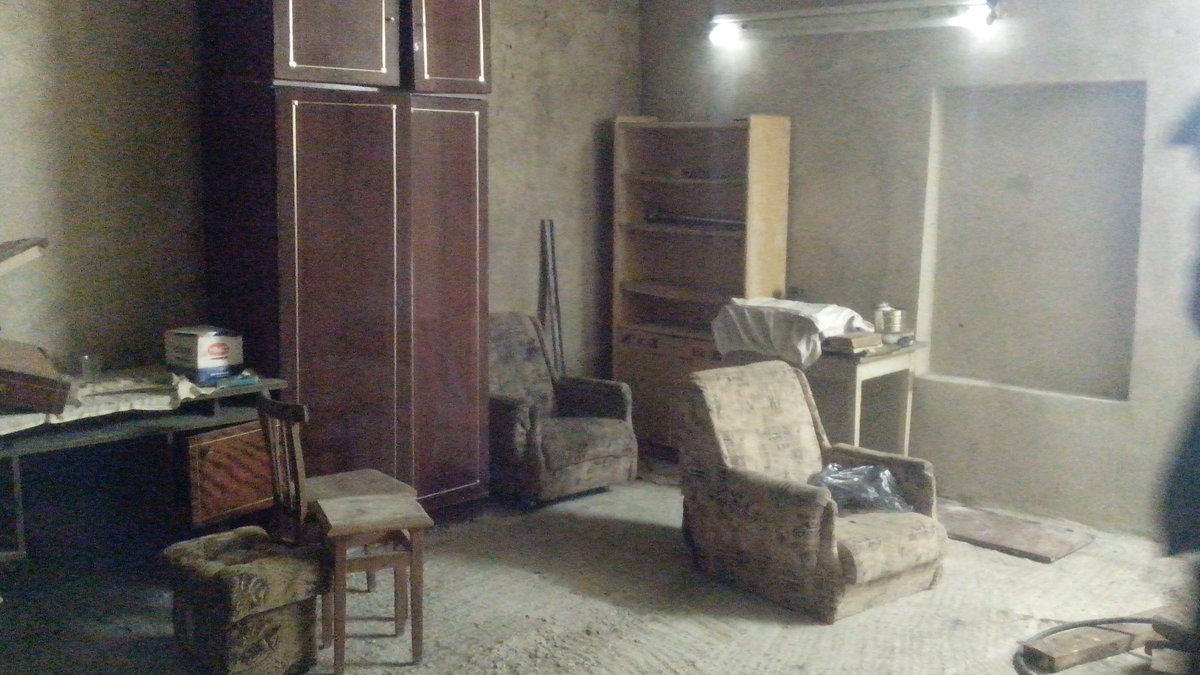

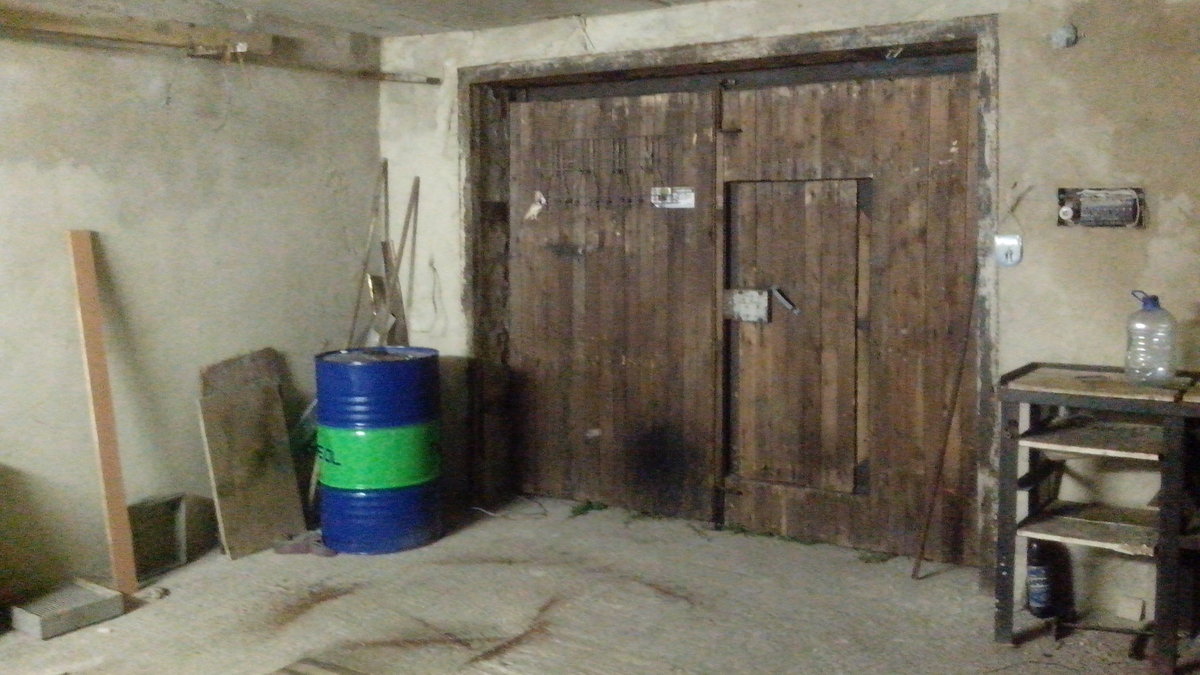

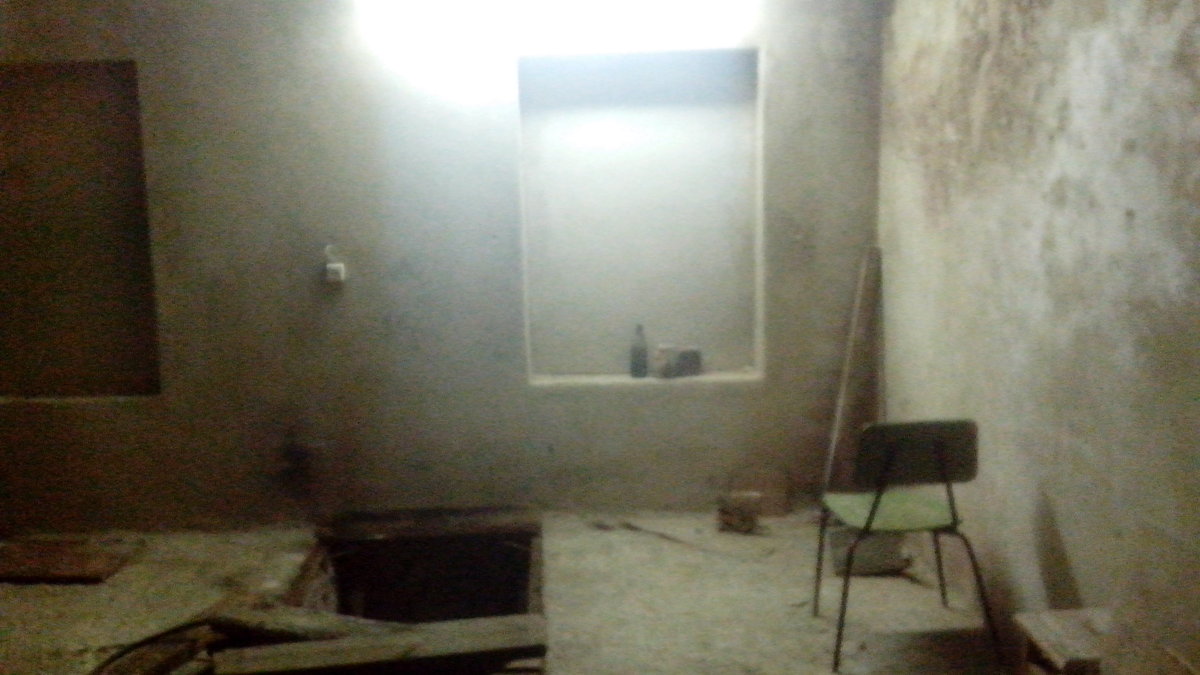

А чеб и не посмотреть, как оно было (честно, сам прифигел, не думал что у меня такой бардак, пока не сравнил с тем, что было при въезде :wtf: ):
IMG_20130919_193100.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198987&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (165.63 КБ)</a>
IMG_20130919_193128.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198988&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (163.42 КБ)</a>
IMG_20130919_193107.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198989&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (123.74 КБ)</a>

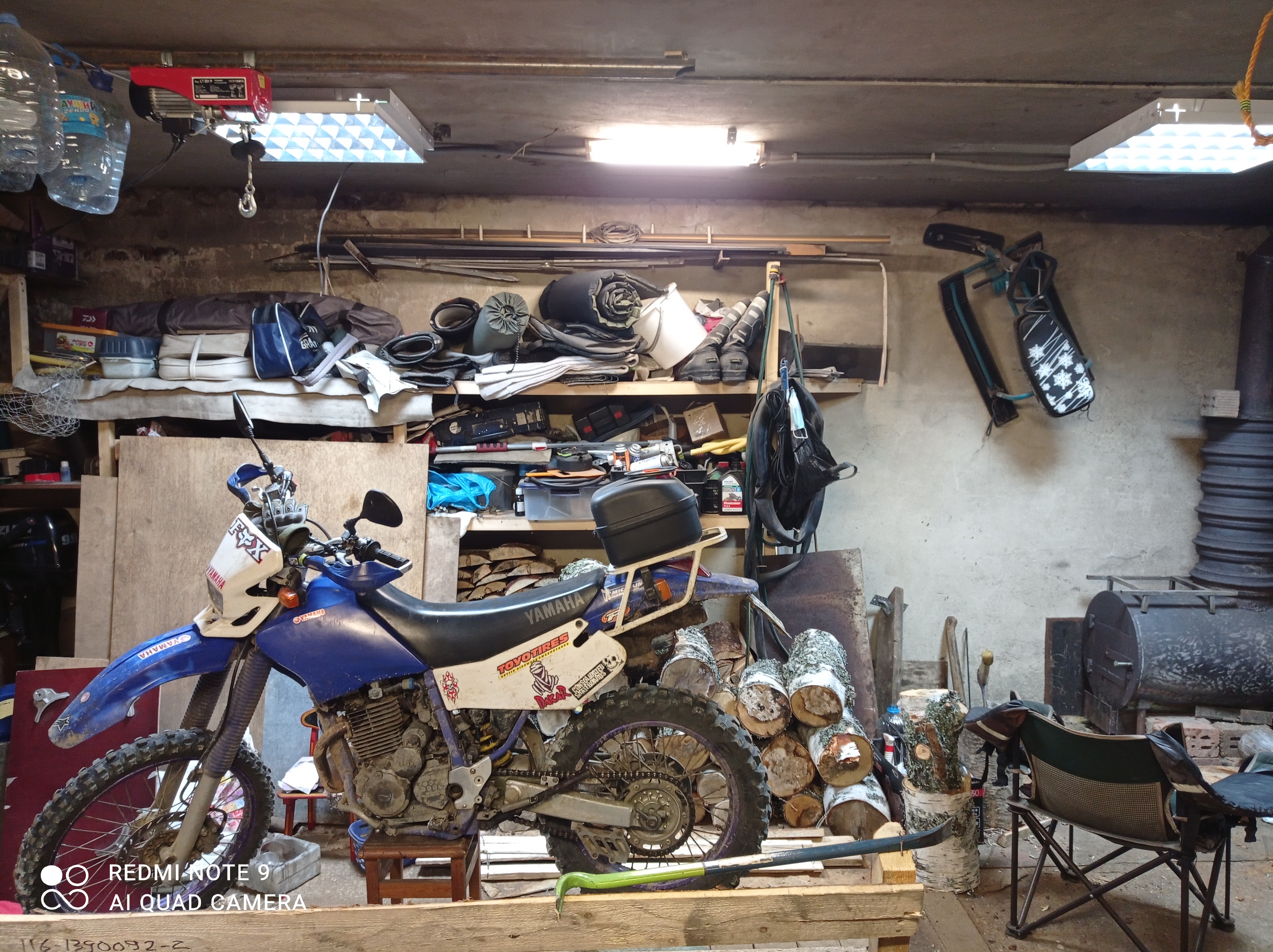

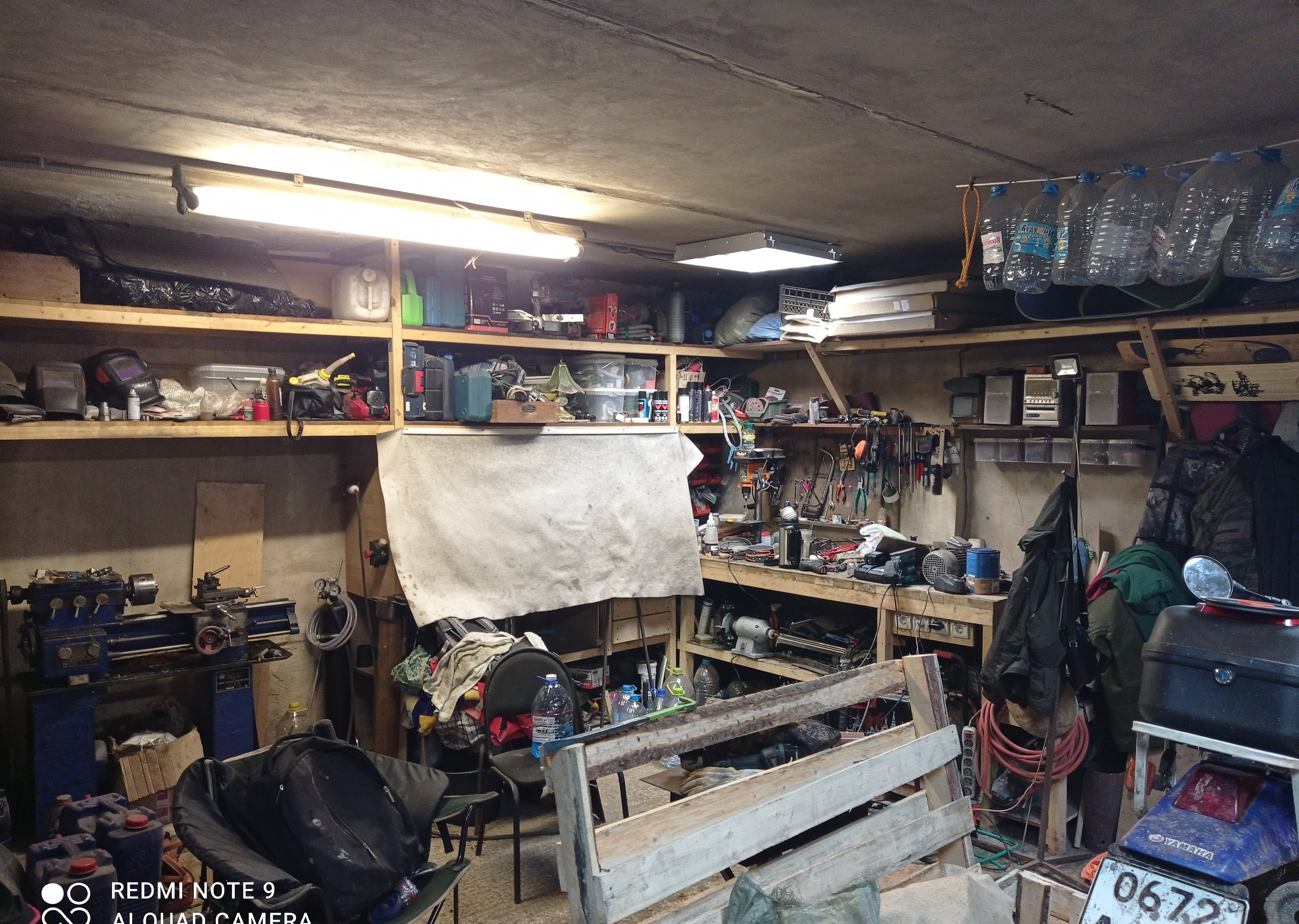

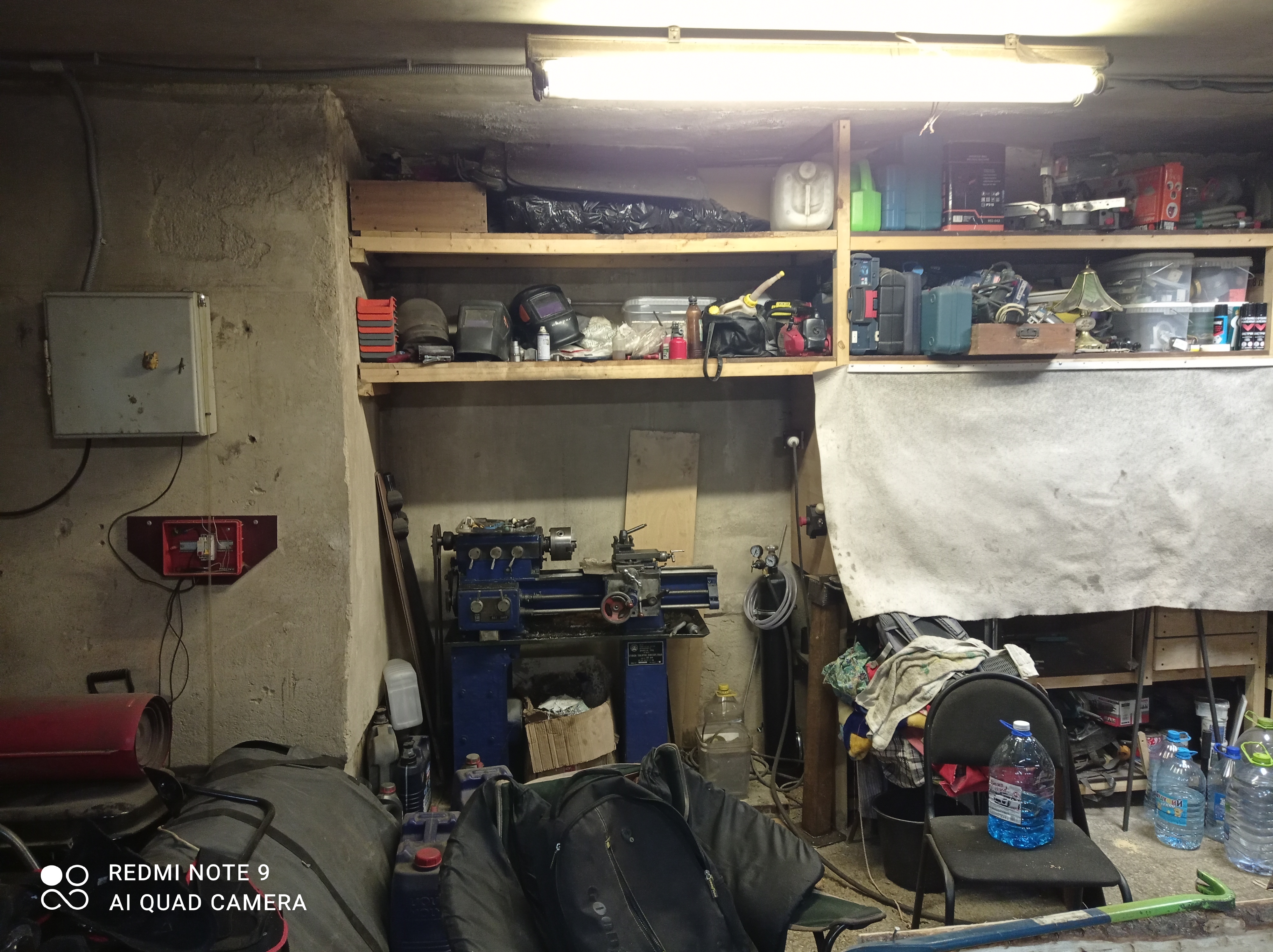

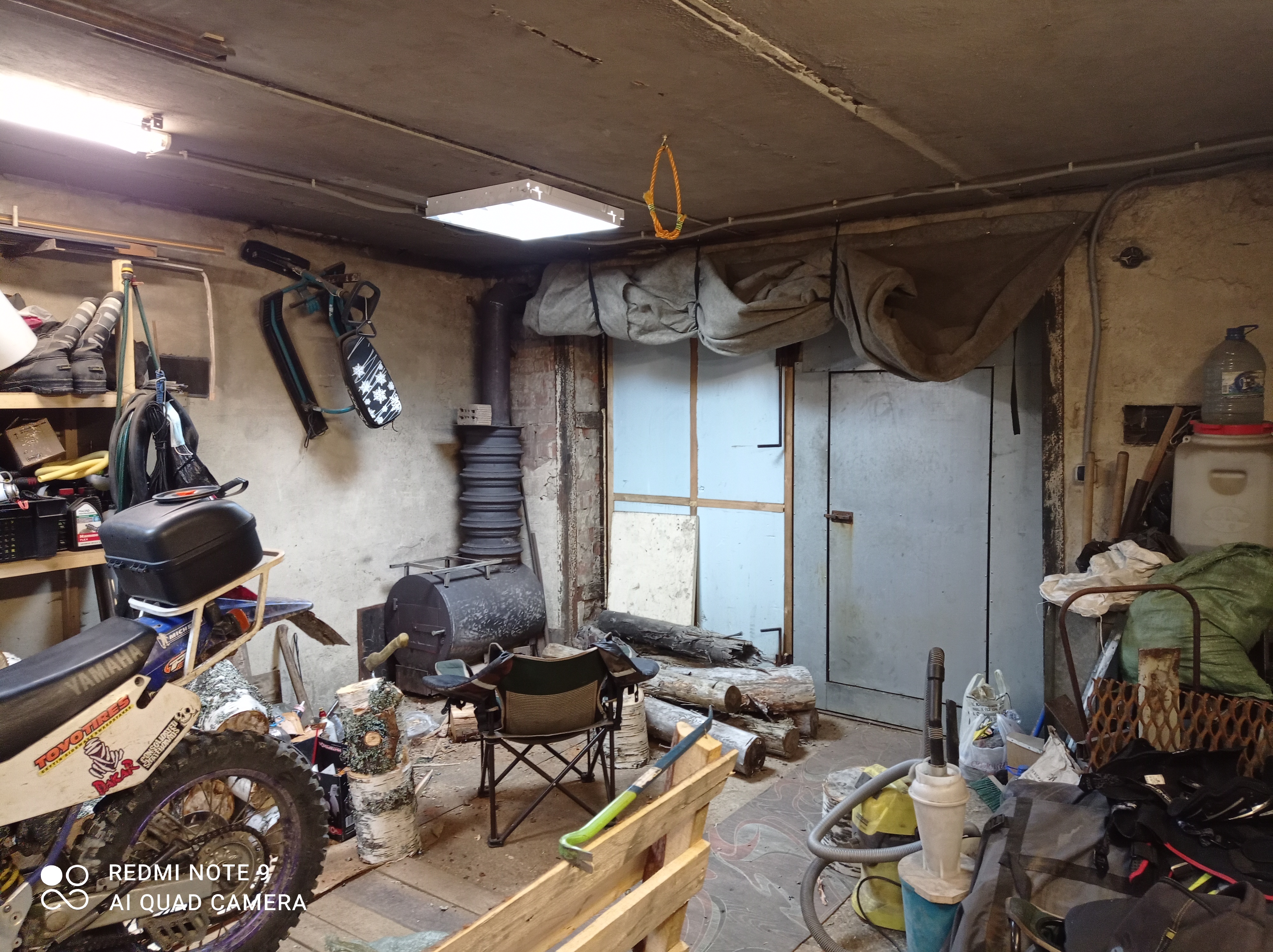

И как оно стало:
now_IMG_20211016_152740.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198994&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (4.16 МБ)</a>
now_IMG_20211016_152756.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198991&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (4.52 МБ)</a>
now_IMG_20211016_152806.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198992&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (3.89 МБ)</a>
now_IMG_20211016_154510.jpg (2886 просмотров) <a class='original' href='./download/file.php?id=198993&sid=2ad21d32295957a2a69294dc2750cb17&mode=view' target=_blank>Загрузить оригинал (4.72 МБ)</a>
Vol
Новичок
Сообщения: 30
Зарегистрирован: 18 окт 2021, 02:04
Репутация: 3
Настоящее имя: Алексей
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Vol »

Парни я вам завидую 😁 читаю форум, некоторые станки делают как пирожки. Вы молодцы!
Но суть такая: хочу для минимального начала использовать алюм профиль с т пазами. Расстояние между центрами паза или 20 или 40. Если выбирать вал с опорой, то для опоры с расстоянием между отверстиями крепления 20 не существует, а для 40 предлагается вал D25 что для микронастолки многовато. Подскажите пожалуйста есть ли опоры с креплением в т профиль 20 или 40 но с валами меньшего диаметра? И опять же если брать профиль 40*40 с т пазами то есть ли крепления для валов чтобы отверстия креплений совпадали с т пазами?

Если нет то тогда рельсы? Но хотелось бы сэкономить 😁
Аватара пользователя
iMaks-RS
Мастер
Сообщения: 1726
Зарегистрирован: 10 июл 2017, 09:25
Репутация: 198
Настоящее имя: Maks
Откуда: От туда.
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение iMaks-RS »

sbr 16/20 - опора 30мм. 30й профиль смотрите
Vol
Новичок
Сообщения: 30
Зарегистрирован: 18 окт 2021, 02:04
Репутация: 3
Настоящее имя: Алексей
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение Vol »

iMaks-RS писал(а): sbr 16/20 - опора 30мм. 30й профиль смотрите
Спасибо большое!
Можно я вас спрошу и по рельсам-кареткам?
Какой минимальный монопрофиль выбрать с 3 или 2 пазами, чтобы поставить на него две рельсы (небольшие, будет Z c nema17 и 775ый шпиндель или минимальный 300Вт безщеточный)
Аватара пользователя
iMaks-RS
Мастер
Сообщения: 1726
Зарегистрирован: 10 июл 2017, 09:25
Репутация: 198
Настоящее имя: Maks
Откуда: От туда.
Контактная информация:

Re: Проектирую станок, подскажите по направляющим.

Сообщение iMaks-RS »

есть П-образный профиль, вопрос цены и целесообразности.. есть у соберизавода и у других продавцов профиля:

https://www.youtube.com/watch?v=SR3P0uM ... 0%BE%D0%B4

https://www.youtube.com/watch?v=eSQUX-n ... 0%B8%D0%B8
