Наш цех.

aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

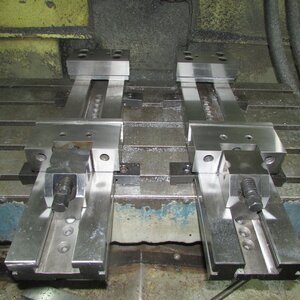

Купили кучку тисков. Ширина губок 175мм, раскрытие 400мм. Сделано весьма прилично. Закаленные до 60ед. Сталь 45х их не царапает :good:
01.JPG (2975 просмотров) <a class='original' href='./download/file.php?id=201898&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (324.28 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

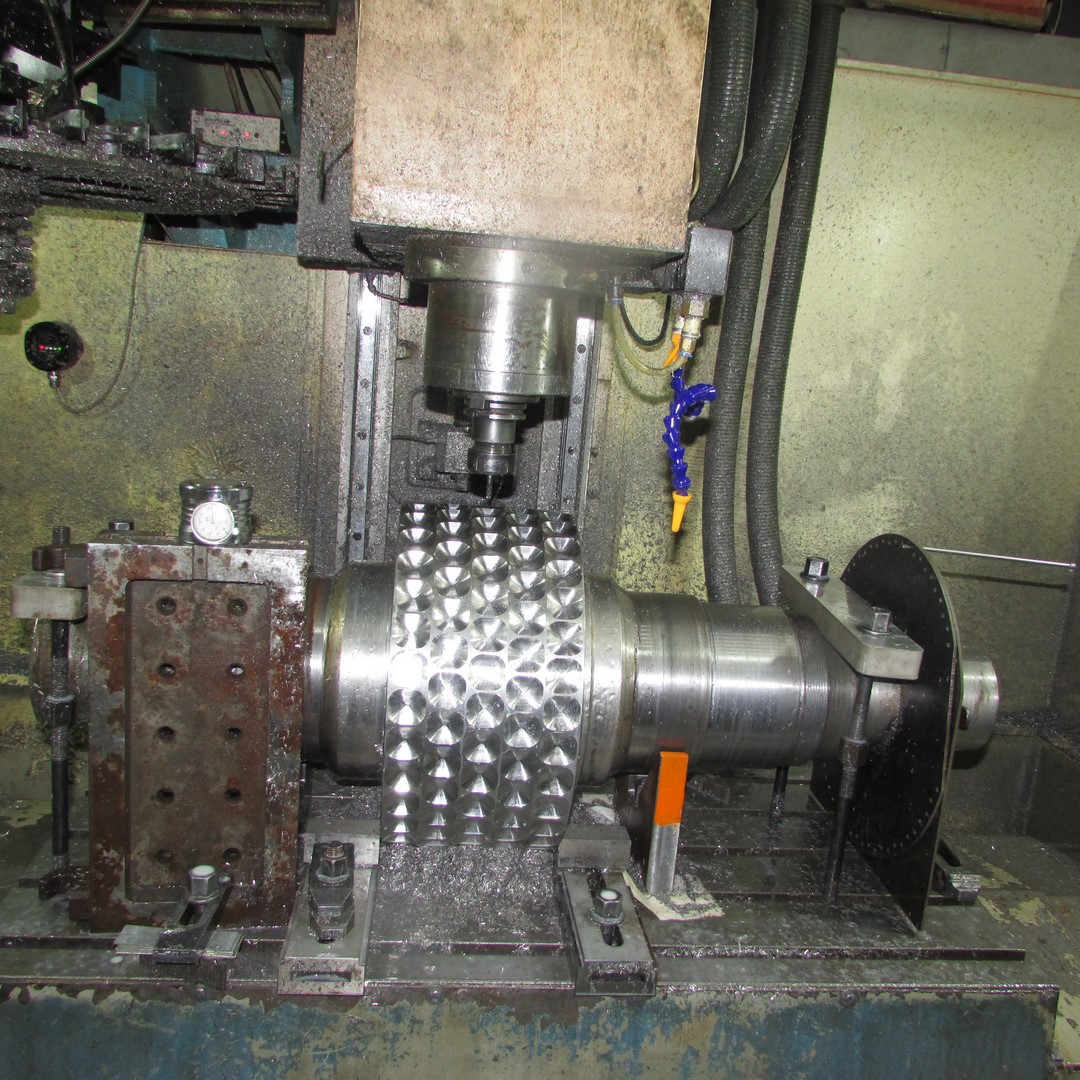

4х осевая фрезеровка, без 4й оси.
Вал ф360мм, вес около 300кг. Нержа. Прямоугольные скругленные карманы глубиной 7мм. Фрезеровка одного ряда занимает больше часа. Рядов 66шт. Фрезеруется двумя фрезами ф6мм.
Вал лежит на призмах(оранжевое). Притягивается к столу через дюралевые бруски.
Слева(ржавое) УСП плита, служит подиумом для приборчика измерения длины инструмента.
Справа два диска с отверстиями. Вырезанные на эрозии. Служат делительным диском на 66. Вал поварачивается, в отверстие вставляется штифт ф5мм. Вал притягивается к столу и фрезеруем.
IMG_1513 (Копировать).JPG (2879 просмотров) <a class='original' href='./download/file.php?id=202342&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (379.13 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Umnik
Мастер
Сообщения: 2563
Зарегистрирован: 20 июл 2014, 19:32
Репутация: 2152
Настоящее имя: Георгий
Откуда: Калуга
Контактная информация:

Re: Наш цех.

Сообщение Umnik »

aftaev писал(а): Купили кучку тисков. Ширина губок 175мм, раскрытие 400мм. Сделано весьма прилично. Закаленные до 60ед. Сталь 45х их не царапает
бабку неподвижную при затяжке тисков не отжимает?
Попробуй индикатор в нее упереть и затянуть.
На моих аналогичных тисках, но меньшего размера, отжимает будь здоров, на десятку можно отжать не особо усердствуя.
Хотя прикручена намертво 4 винтами она, стоять жесткие сухари и т.д.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Umnik писал(а): бабку неподвижную при затяжке тисков не отжимает?
Попробуй индикатор в нее упереть и затянуть.
Как нибудь попробую померить. Сейчас не до них, работы много.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Umnik писал(а): На моих аналогичных тисках, но меньшего размера, отжимает будь здоров, на десятку можно отжать не особо усердствуя.
Померял. Индикатор устанавливаем в неподвижную губку. Не путать с губкой что плавает.
3 сотки отжимает, если затягивать сильно рукой.
5 сотки отжимает, если очень сильно затягивать. Это труба на ключ или стучать чем то по ключу.

Если ставим параллейки, на них детальку шлифованную. Слегка поджимаем. Ставим индикатор. И сильно затягиваем. То стрелка вообще не двигается. Деталь прижимается к параллейкам. И все пучком.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Umnik
Мастер
Сообщения: 2563
Зарегистрирован: 20 июл 2014, 19:32
Репутация: 2152
Настоящее имя: Георгий
Откуда: Калуга
Контактная информация:

Re: Наш цех.

Сообщение Umnik »

aftaev писал(а): Померял. Индикатор устанавливаем в неподвижную губку. Не путать с губкой что плавает.
3 сотки отжимает, если затягивать сильно рукой.
5 сотки отжимает, если очень сильно затягивать. Это труба на ключ или стучать чем то по ключу.

Если ставим параллейки, на них детальку шлифованную. Слегка поджимаем. Ставим индикатор. И сильно затягиваем. То стрелка вообще не двигается. Деталь прижимается к параллейкам. И все пучком.
ну это круто прям
На моих результаты похуже
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

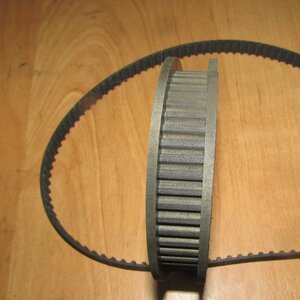

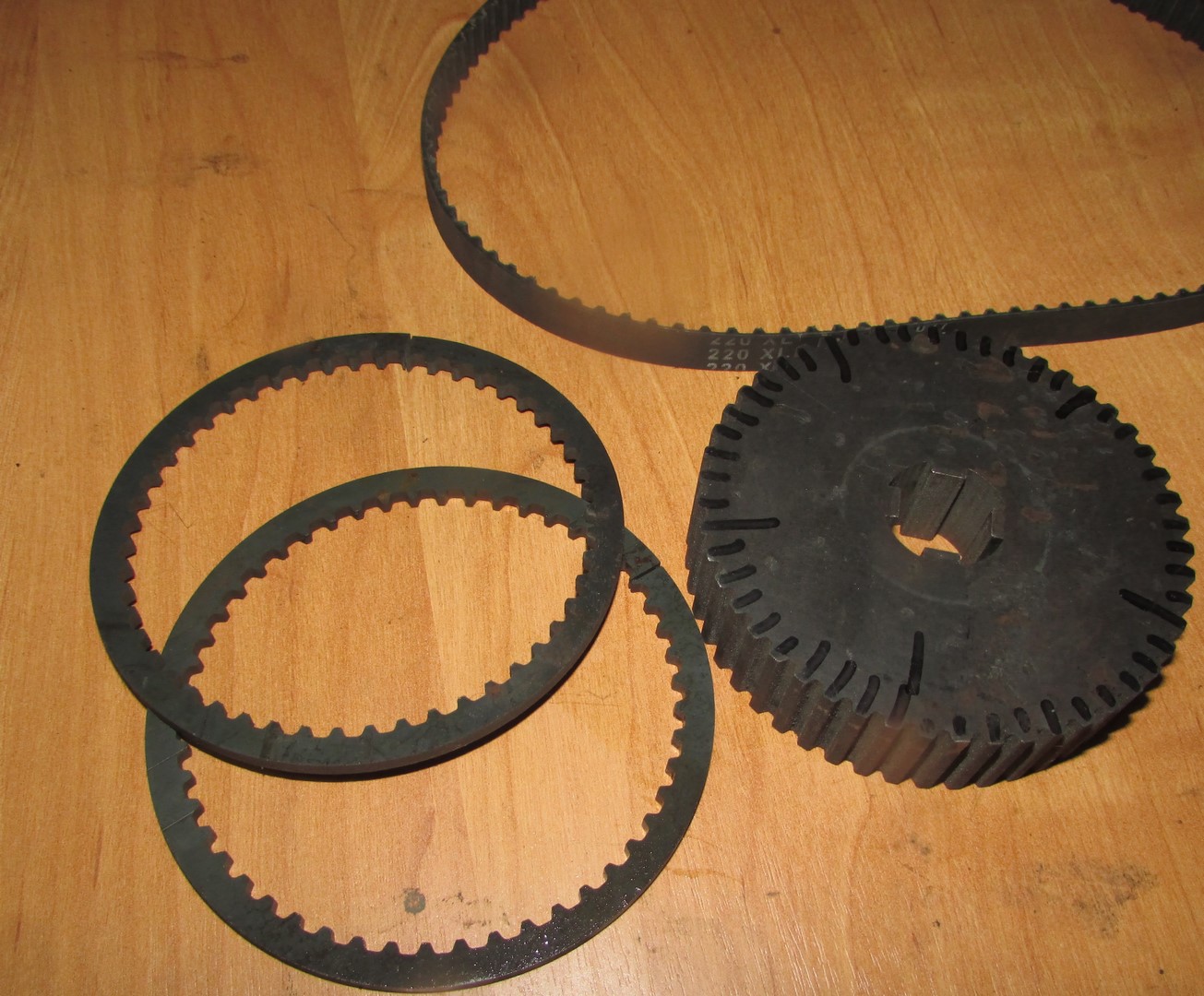

Шкив из сталюки 20мм на эрозии.
IMG_1515 (Копировать).JPG (2656 просмотров) <a class='original' href='./download/file.php?id=202653&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (318.2 КБ)</a>
IMG_1516 (Копировать).JPG (2656 просмотров) <a class='original' href='./download/file.php?id=202654&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (211.22 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

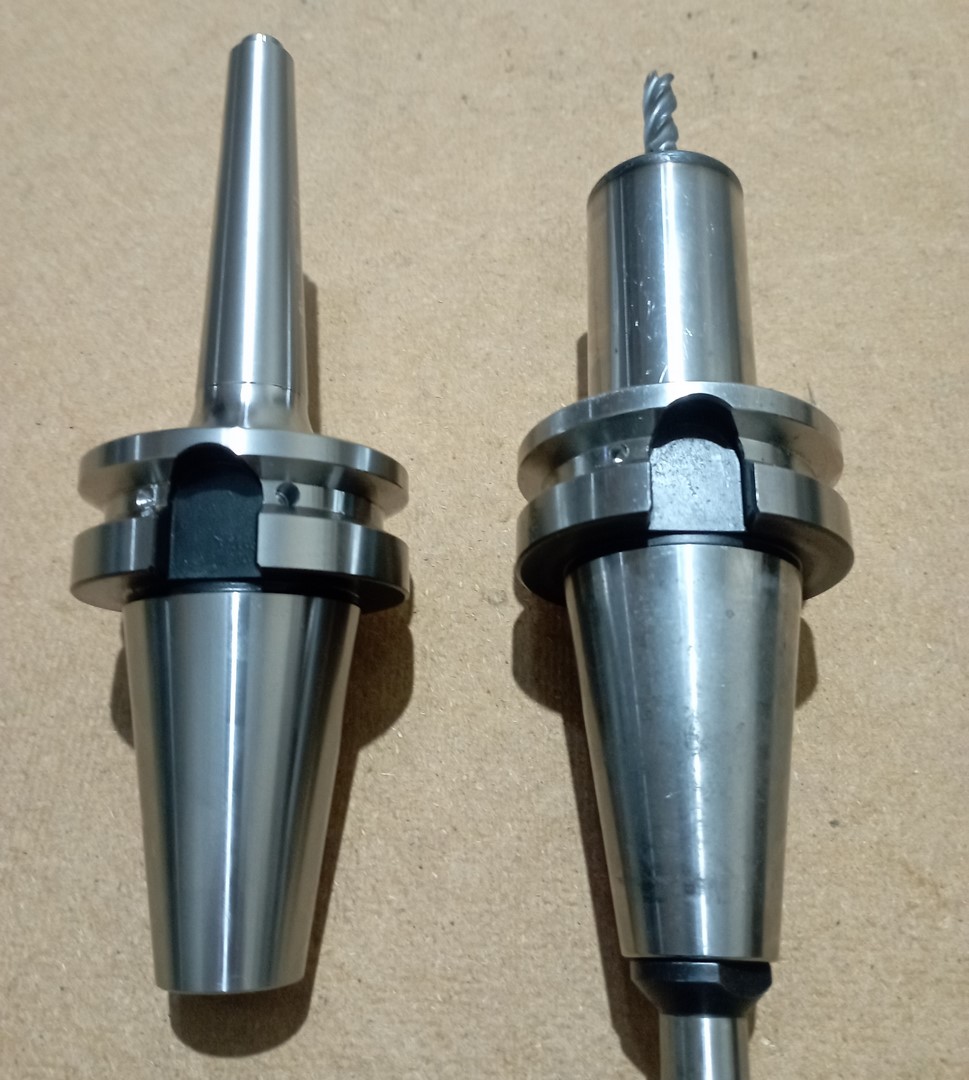

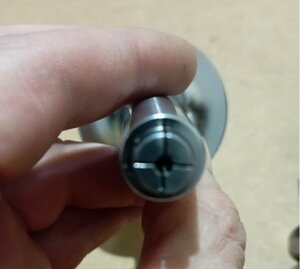

Прикупили оснастки. ВТ40 -SDC6. До этого работал с SDC12. Нравятся мне эти оправочки больше чем ER :good: Цанга у них длинше, зажимают инструмент сильнее. Не было такого чтобы вытягивало фрезу.
У SDC6 диаметр носика 14,5мм. Наверно меньше чем гайка ER11.
IMG_20220515_005840 (Копировать).jpg (2511 просмотров) <a class='original' href='./download/file.php?id=203327&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (197.24 КБ)</a>
IMG_20220515_005933 (Копировать).jpg (2511 просмотров) <a class='original' href='./download/file.php?id=203328&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (155.72 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

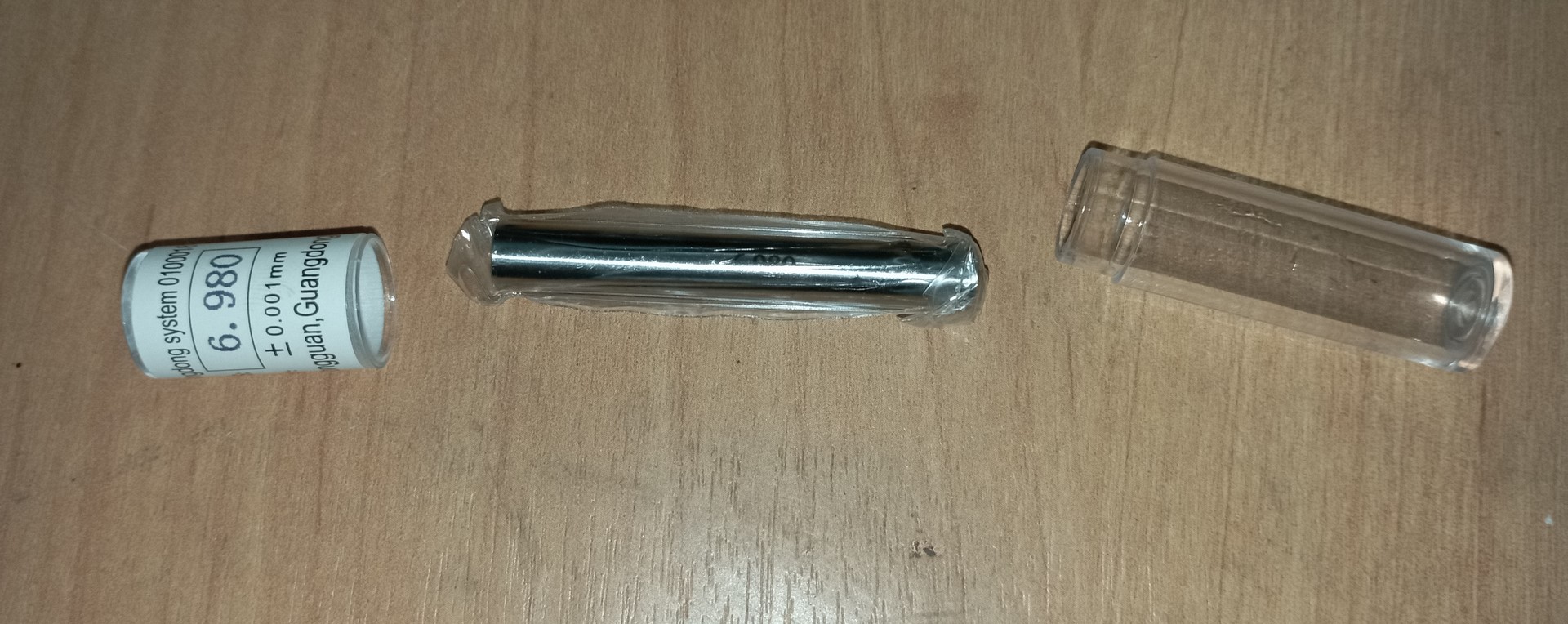

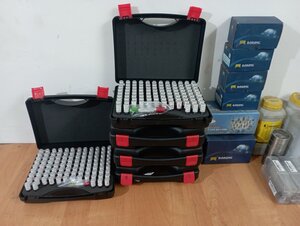

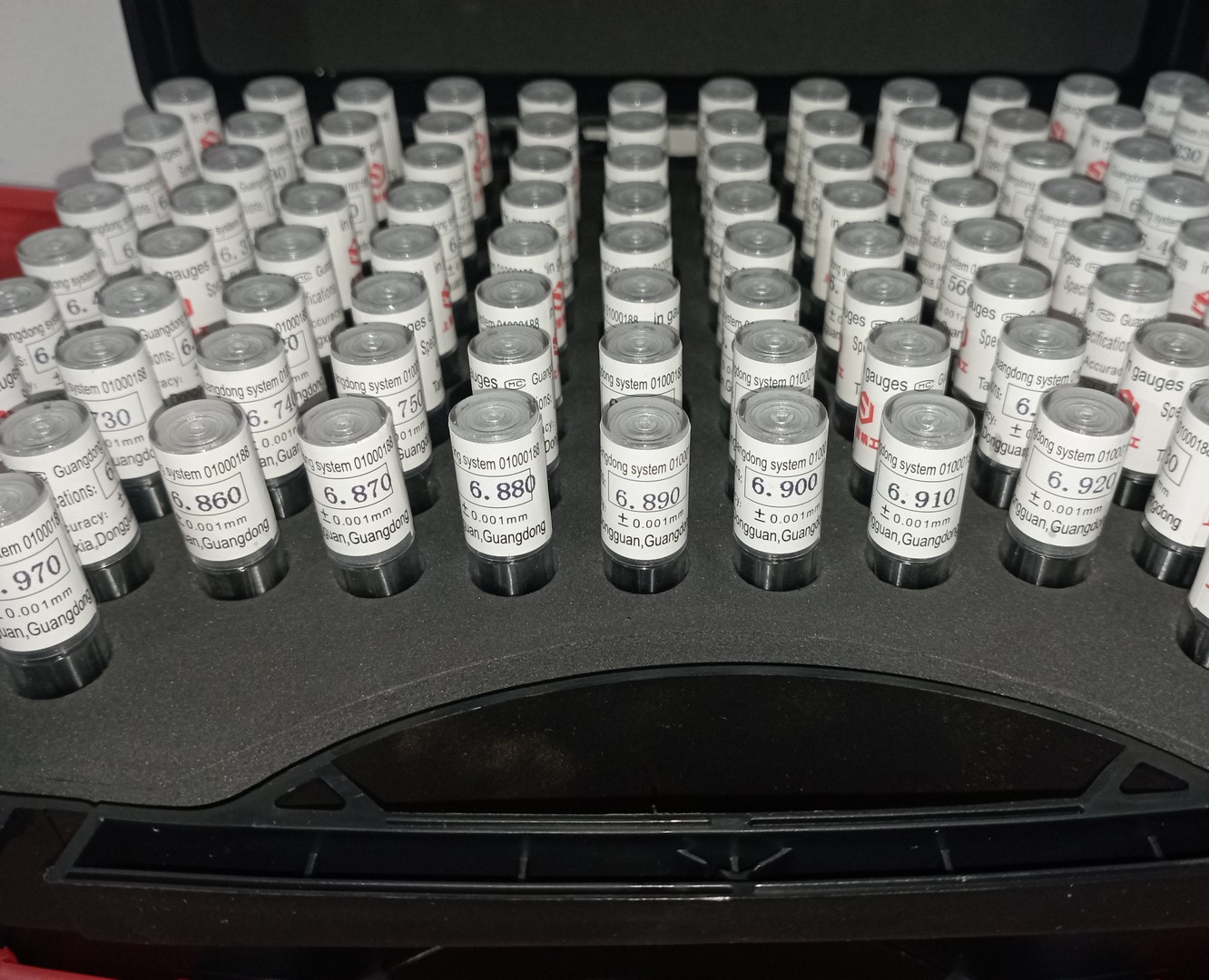

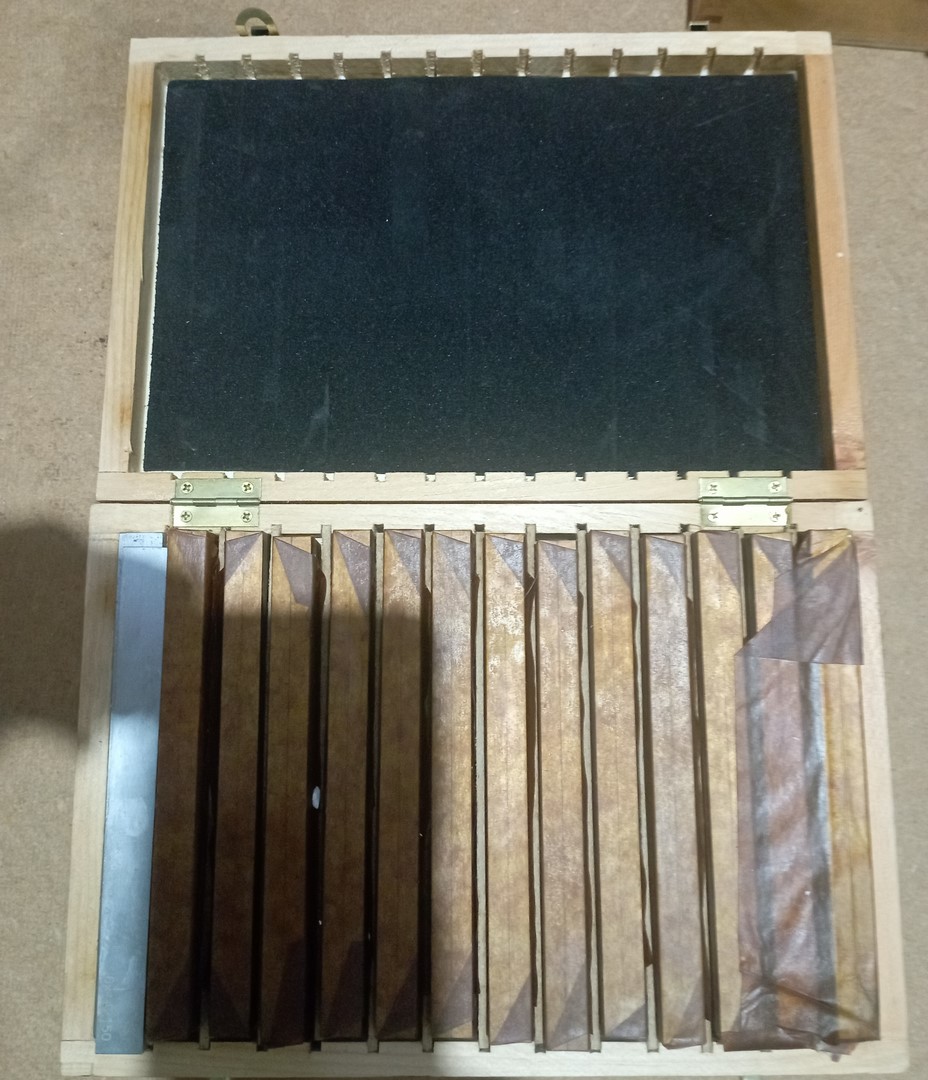

Прикупили немного измериловки. Теперь имеем весь диапазон штифт-калибров. От 0,5мм до 10мм с шагом 0,01мм
IMG_20220516_200918 (Копировать).jpg (2453 просмотра) <a class='original' href='./download/file.php?id=203346&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (341.24 КБ)</a>
IMG_20220516_201047 (Копировать).jpg (2453 просмотра) <a class='original' href='./download/file.php?id=203347&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (315.06 КБ)</a>
IMG_20220516_200837 (Копировать).jpg (2422 просмотра) <a class='original' href='./download/file.php?id=203367&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (255.28 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
RNDL
Опытный
Сообщения: 176
Зарегистрирован: 06 июн 2018, 18:29
Репутация: 66
Контактная информация:

Re: Наш цех.

Сообщение RNDL »

aftaev писал(а): 14 май 2022, 22:33 Прикупили оснастки. ВТ40 -SDC6. До этого работал с SDC12. Нравятся мне эти оправочки больше чем ER :good: Цанга у них длинше, зажимают инструмент сильнее. Не было такого чтобы вытягивало фрезу.
У SDC6 диаметр носика 14,5мм. Наверно меньше чем гайка ER11.
IMG_20220515_005840 (Копировать).jpg
IMG_20220515_005933 (Копировать).jpg
Это на трехосевом фрезерном используете? Штревельный болт нужно выкручивать при смене фрезы получается?
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

RNDL писал(а): Это на трехосевом фрезерном используете?
Да. На этом viewtopic.php?f=146&t=14212
RNDL писал(а): Штревельный болт нужно выкручивать при смене фрезы получается?
Да.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Купили холодную(конденсаторную) сварку. В комплекте сварочная маска с WiFi которая затеняется когда будет импульс.
Задача: наплавка порошков, исправление мелких косяков, ремонт прессформ.
https://www.youtube.com/watch?v=hud_SSd50Mc
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
sima8520
Почётный участник
Почётный участник
Сообщения: 4501
Зарегистрирован: 24 ноя 2016, 23:35
Репутация: 1615
Настоящее имя: Илья
Откуда: Беларусь, Гомель
Контактная информация:

Re: Наш цех.

Сообщение sima8520 »

цена?
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

sima8520 писал(а): цена?
Примерно 1000-1200баксов в Китае.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Получили 200кг груза с китаю, разной оснастки. Самое интересное это сварка.
Остальное "обыденное", тиски 400мм, фрезы, патроны ...
IMG_20221001_211659 (Копировать).jpg (2108 просмотров) <a class='original' href='./download/file.php?id=205050&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (227.03 КБ)</a>

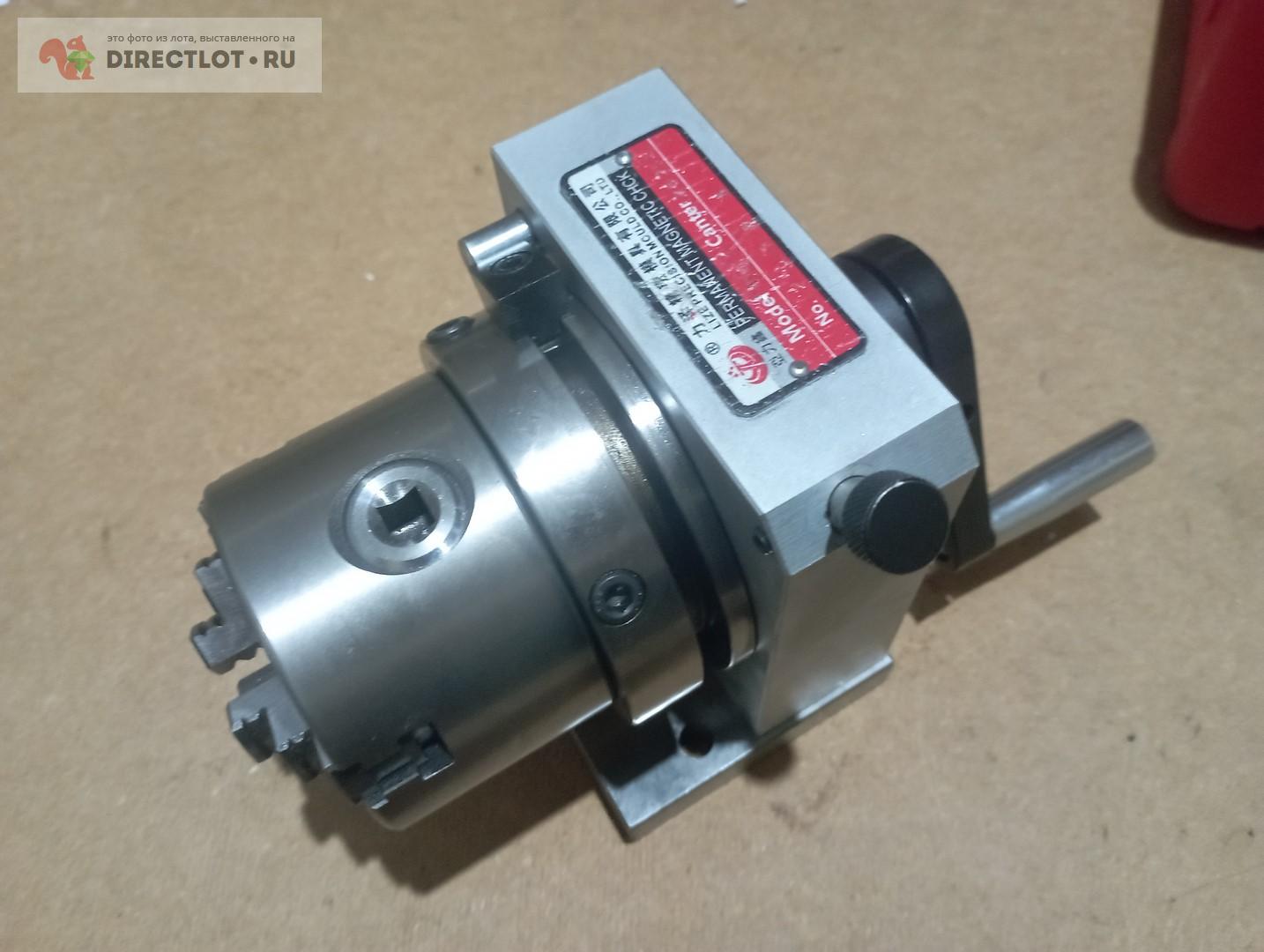

Будущая ЧПУ поворотка.
l1049366-4.jpg (2108 просмотров) <a class='original' href='./download/file.php?id=205051&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (105.95 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
mikehv
Мастер
Сообщения: 2101
Зарегистрирован: 14 авг 2013, 10:10
Репутация: 1170
Откуда: Иваново
Контактная информация:

Re: Наш цех.

Сообщение mikehv »

Что за мясорубка, Саш. Какой редуктор?
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

mikehv писал(а): Что за мясорубка, Саш. Какой редуктор?
Нет там никакого редуктора. Напрямую крутится ручкой. Продавец обещает точность 0,008мм, есть модель подороже и 0,003мм. На патроне 4ре винта, можно сдвигать ось вращения или выставлять точно. Сделано вроде Тайвань.
Есть у этой поворотки сухари, можно задать с какого по какой угол вращать по упору. Это больше нужно для шлифовального. Поставил на плоскошлиф, и получил мелкую круглошливку.

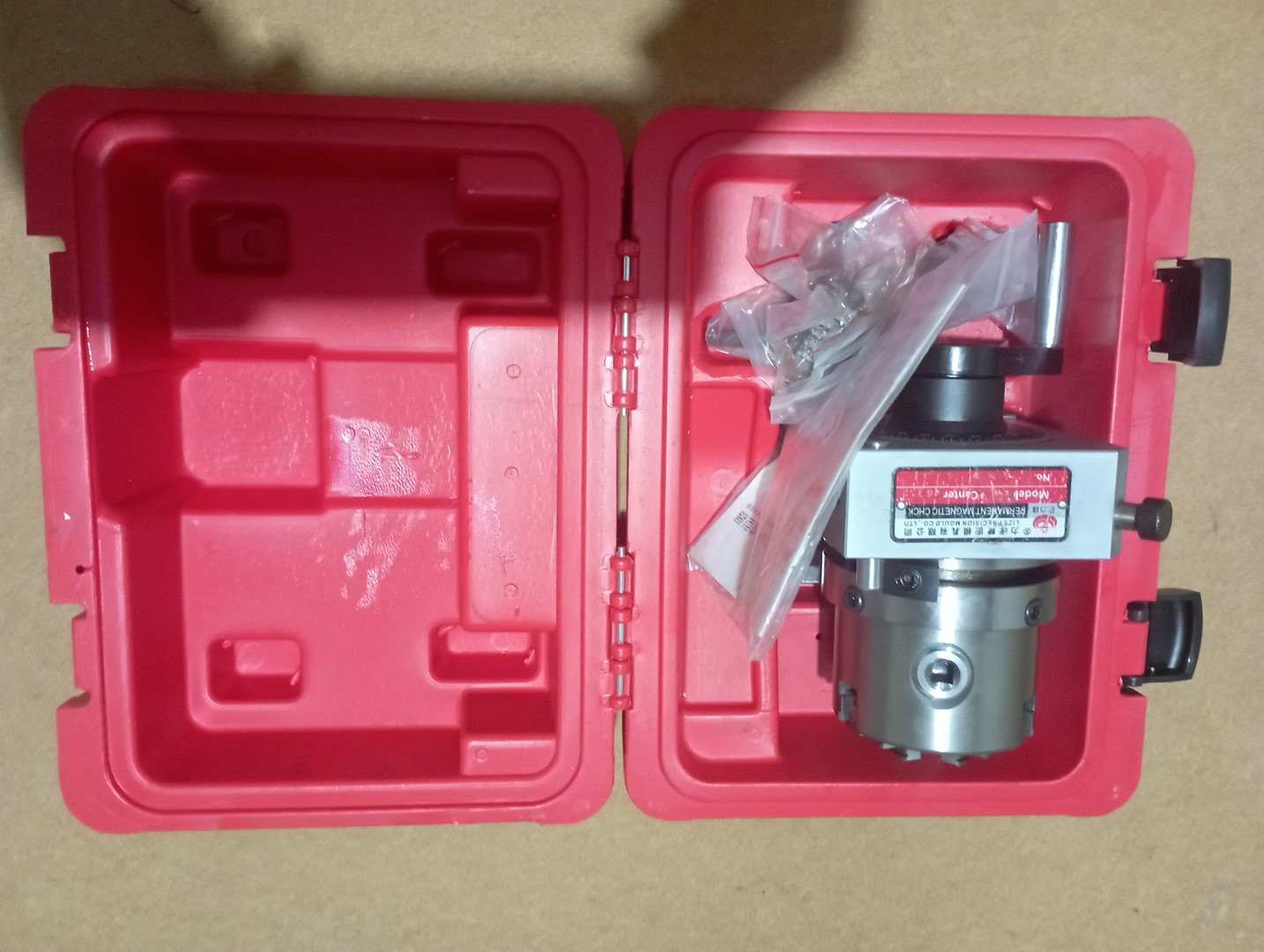

К поворотке идет прикольный чемоданчик
IMG_20221001_204205 (Копировать).jpg (2043 просмотра) <a class='original' href='./download/file.php?id=205060&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (250.41 КБ)</a>
https://www.youtube.com/watch?v=JkcVT14JiYo
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

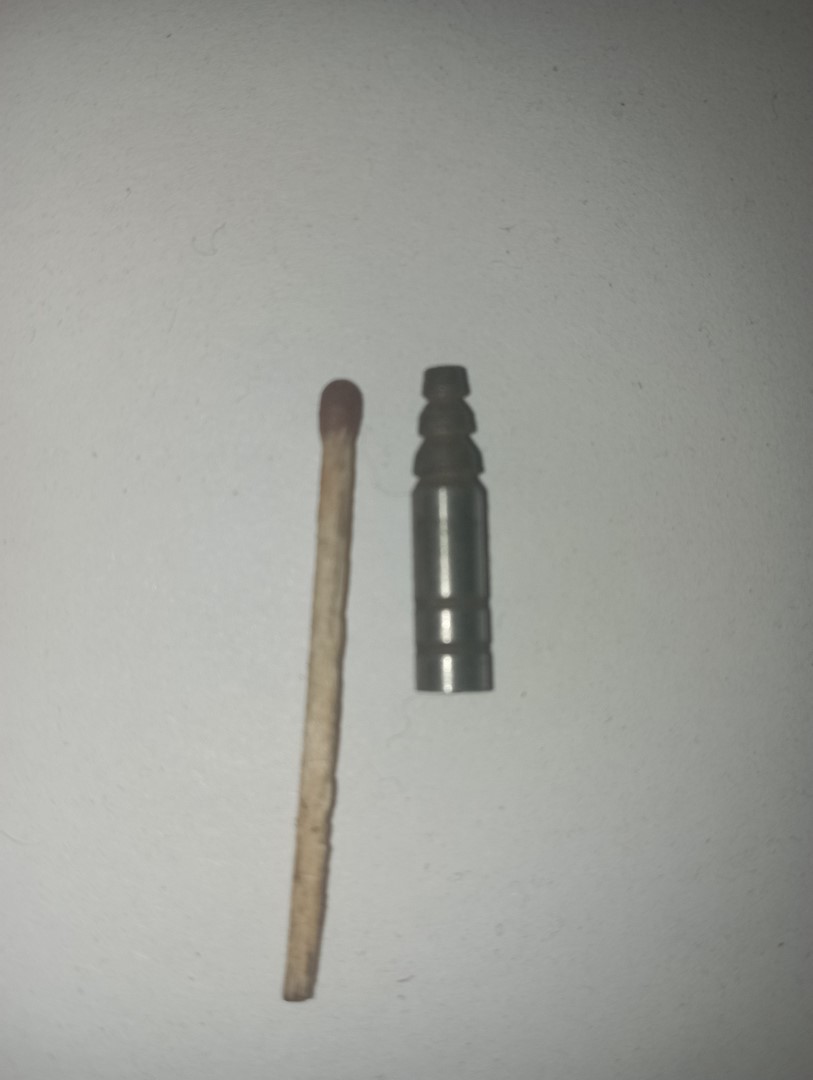

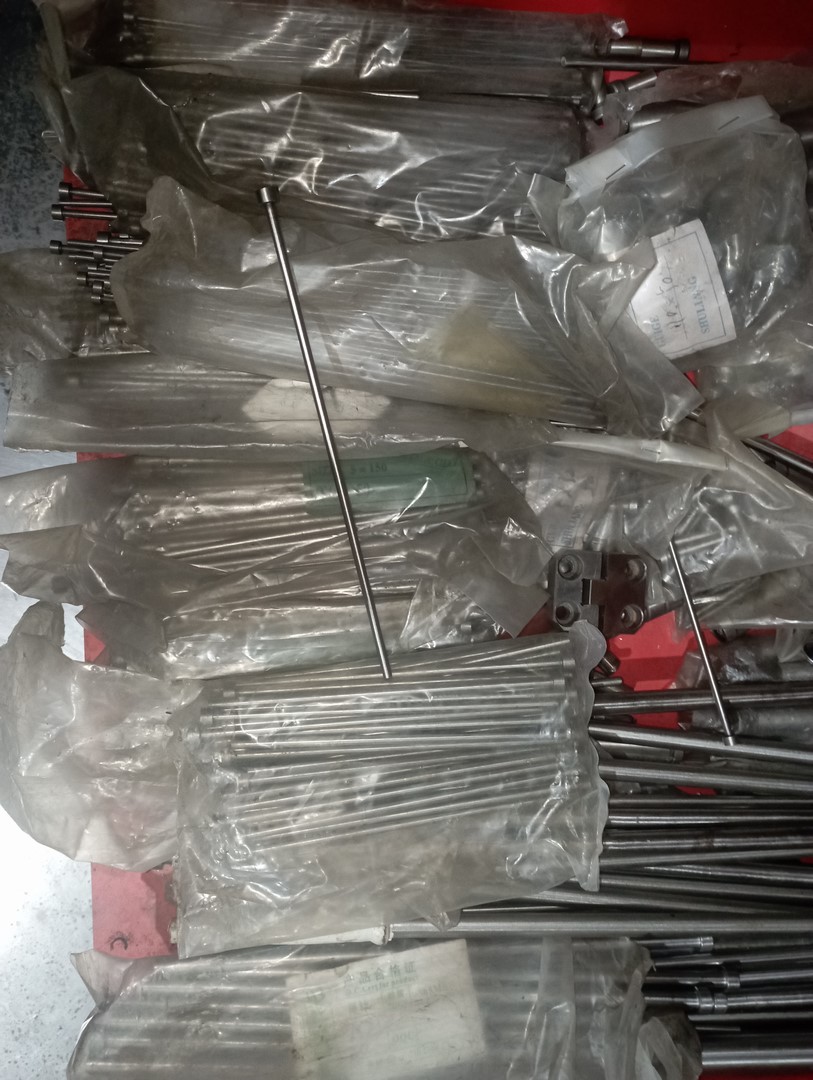

Есть у меня большие УСП поворотки, которые нужно таскать вдвоем. Из-за мелочи неохотно таскать громозкую поворотку. Думаю примастырить к ней волновой редуктор с сервой 50ватт.

Нужно было из этих толкателей у которых твердость наверно около 60 ед, наделать мелких паунсонов для прессформы.
IMG_20221002_235535 (Копировать).jpg (2043 просмотра) <a class='original' href='./download/file.php?id=205059&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (198.42 КБ)</a>
Токарка не возьмет, радиусы очень мелкие. Поставили на WEDM(проволока) поворотку, и получили "токарный". Поворотку правда мастырили на станок с пол дня :hehehe: Мелкая поворотка самое то для таких дел.
IMG_20221002_235357 (Копировать).jpg (2043 просмотра) <a class='original' href='./download/file.php?id=205058&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (89.52 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

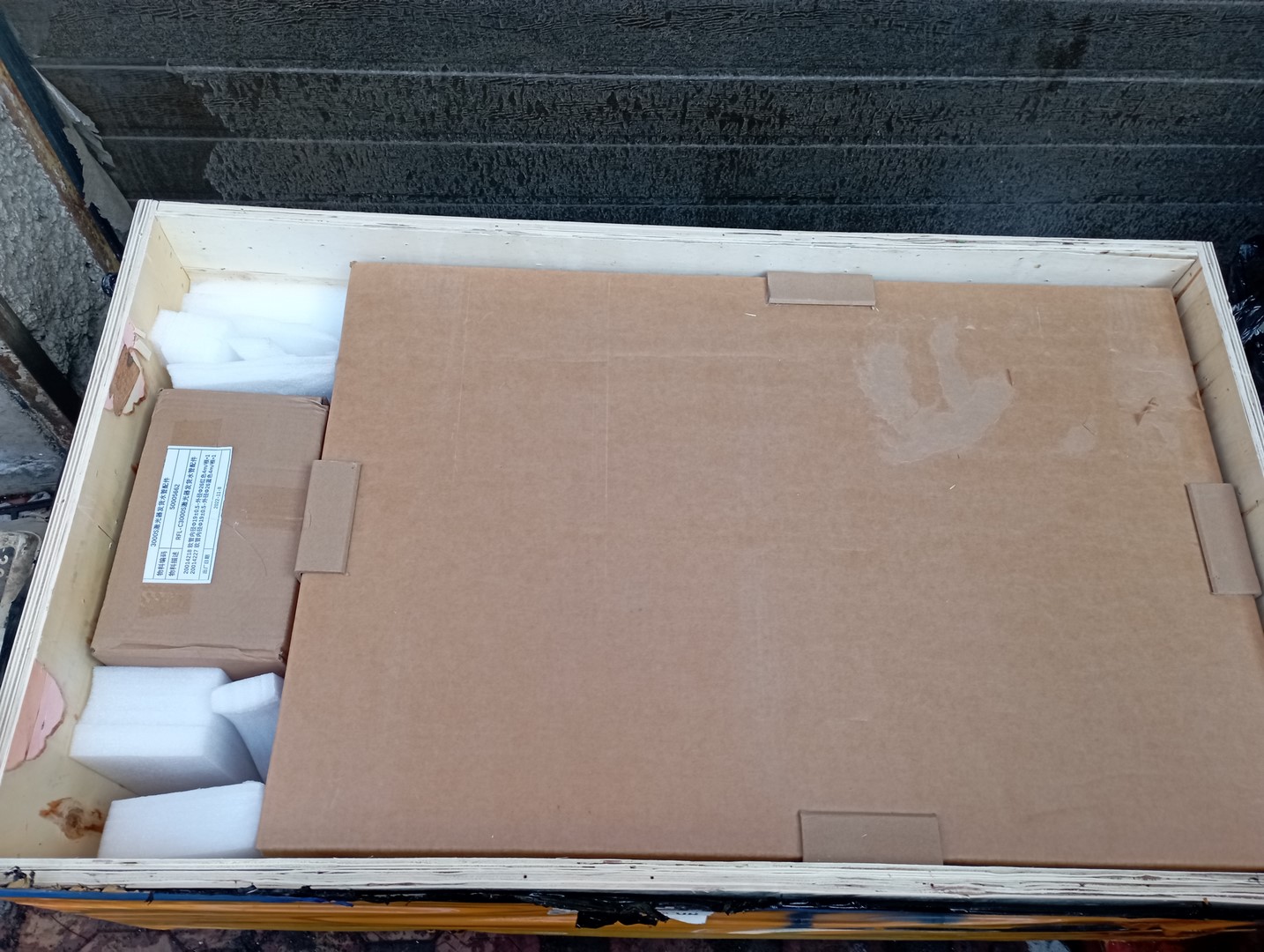

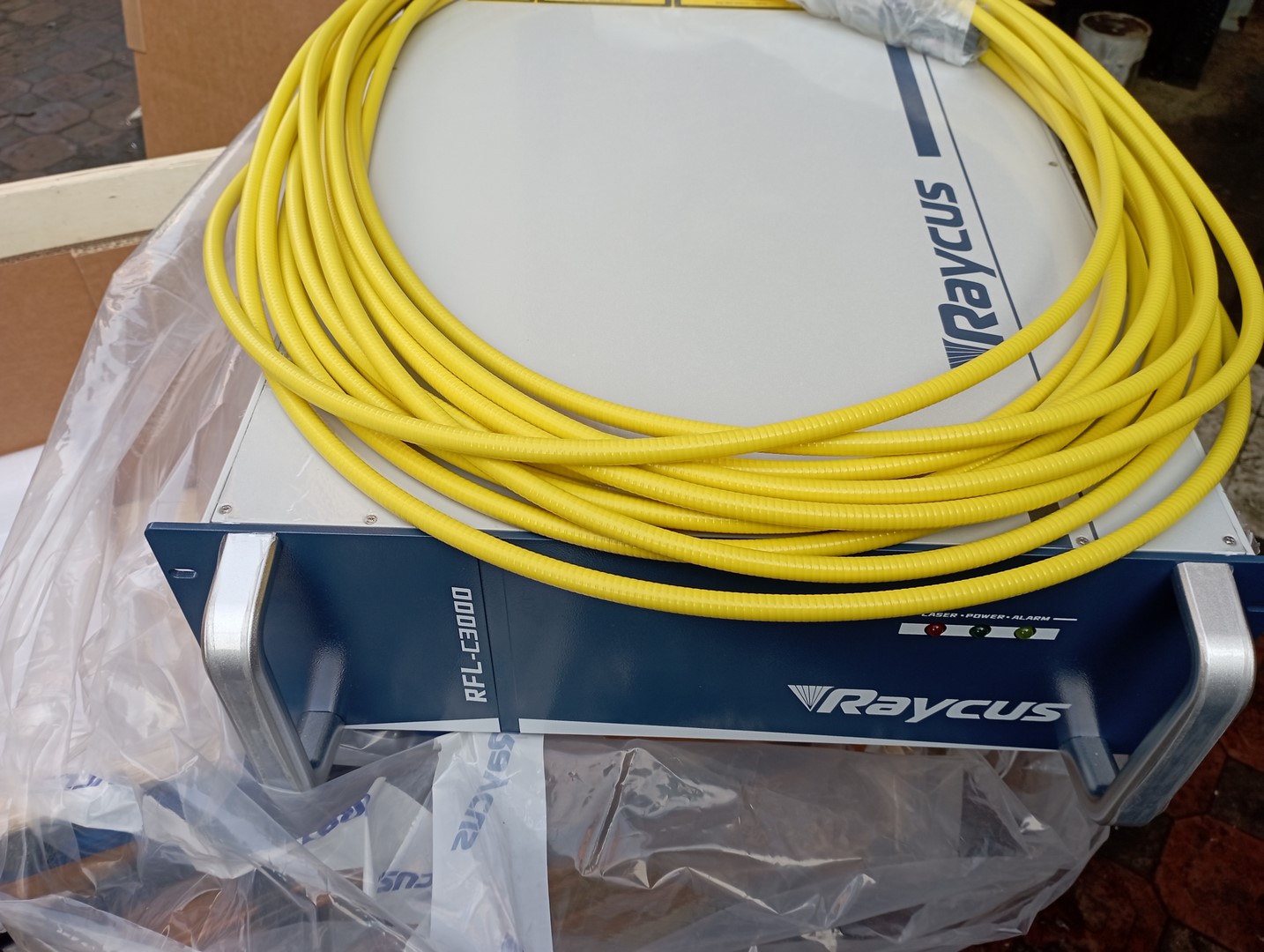

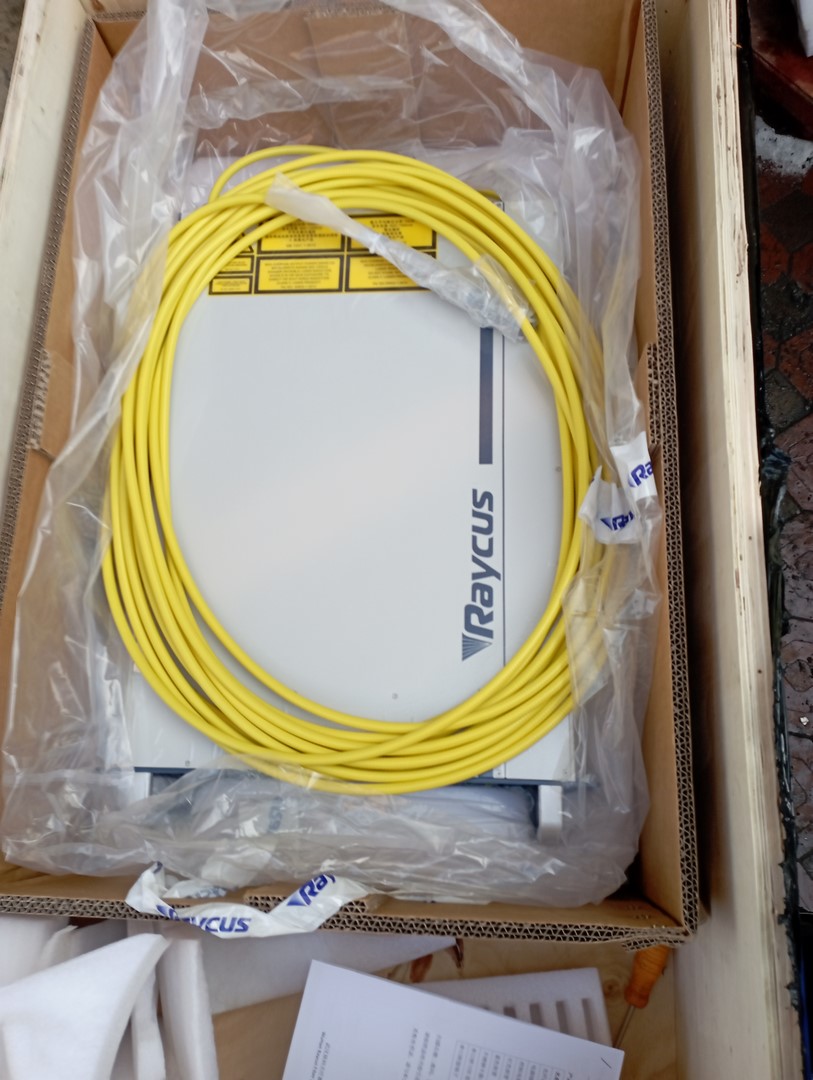

Пришли новогодние подарки. Raycus 3квт. Вес больше 100кг

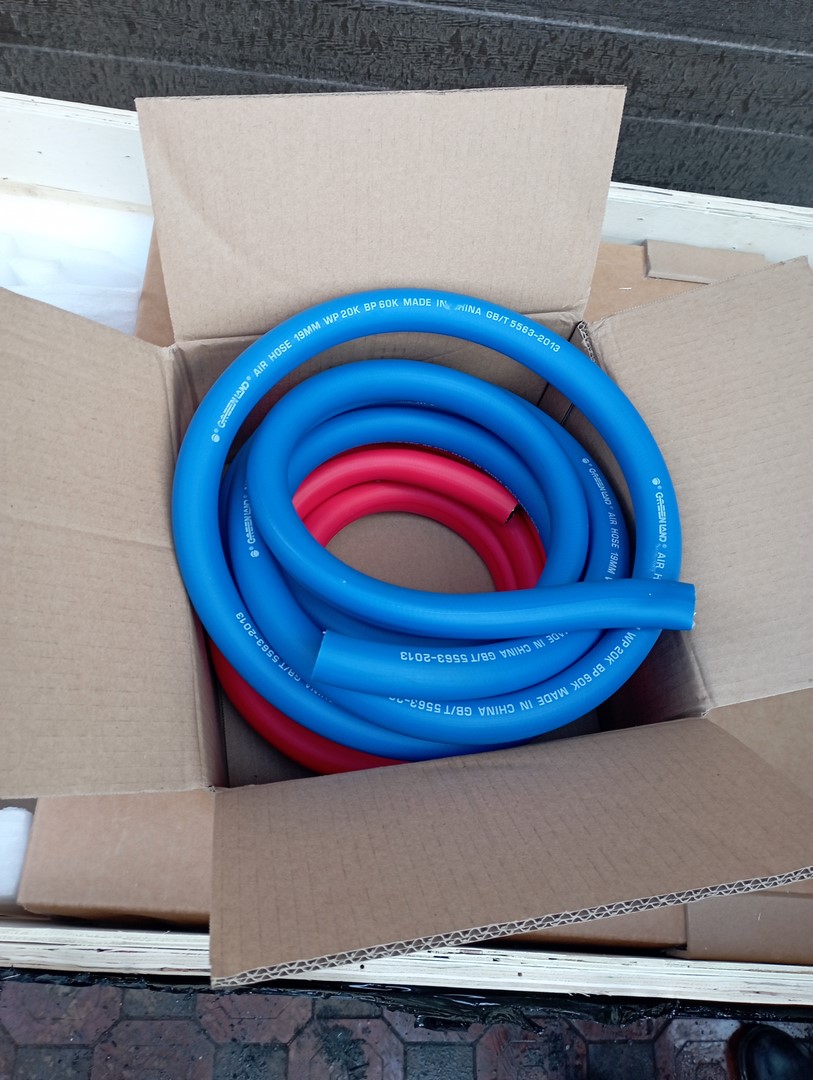

Маленькая коробулька слева - это шланги :pssdoff:
IMG_20221218_153758 (Копировать).jpg (1872 просмотра) <a class='original' href='./download/file.php?id=205943&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (319.96 КБ)</a>
IMG_20221218_154001 (Копировать).jpg (1872 просмотра) <a class='original' href='./download/file.php?id=205945&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (195.66 КБ)</a>
IMG_20221218_154206 (Копировать).jpg (1872 просмотра) <a class='original' href='./download/file.php?id=205946&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (272.37 КБ)</a>
IMG_20221218_154320 (Копировать).jpg (1872 просмотра) <a class='original' href='./download/file.php?id=205947&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (165.2 КБ)</a>
Прислали шланги. Из-за них габарит больше и лишних 5-7кг. Вообщем шланги золотые :pssdoff:
IMG_20221218_153825 (Копировать).jpg (1872 просмотра) <a class='original' href='./download/file.php?id=205944&sid=df7ca445670d51df2e3b1271e3f4a2d8&mode=view' target=_blank>Загрузить оригинал (190.69 КБ)</a>
Шли через дебри карантина :hehehe:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Ответить

Вернуться в «Оффтоп»
