Re: Наш цех.

Сообщение vinhest »

Александр поразила схожесть...конструкций
там тоже под рейками вот такие как выше планки с наклонной плоскостью . все крепилось на штифты
и дополнительно на болты к станине...
рейки по метру но зубья подогнаны основательно в сопряжениях..
прямозубые мелкие как линейки использовались ( под энкодеры-сельсины ) , длинны более 3-х метров.
Вот на перемещения мощные косозубые шли ряд параллельно , так понял в них легче натяг выставить .
и увеличивается полезная рабочая зуба.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

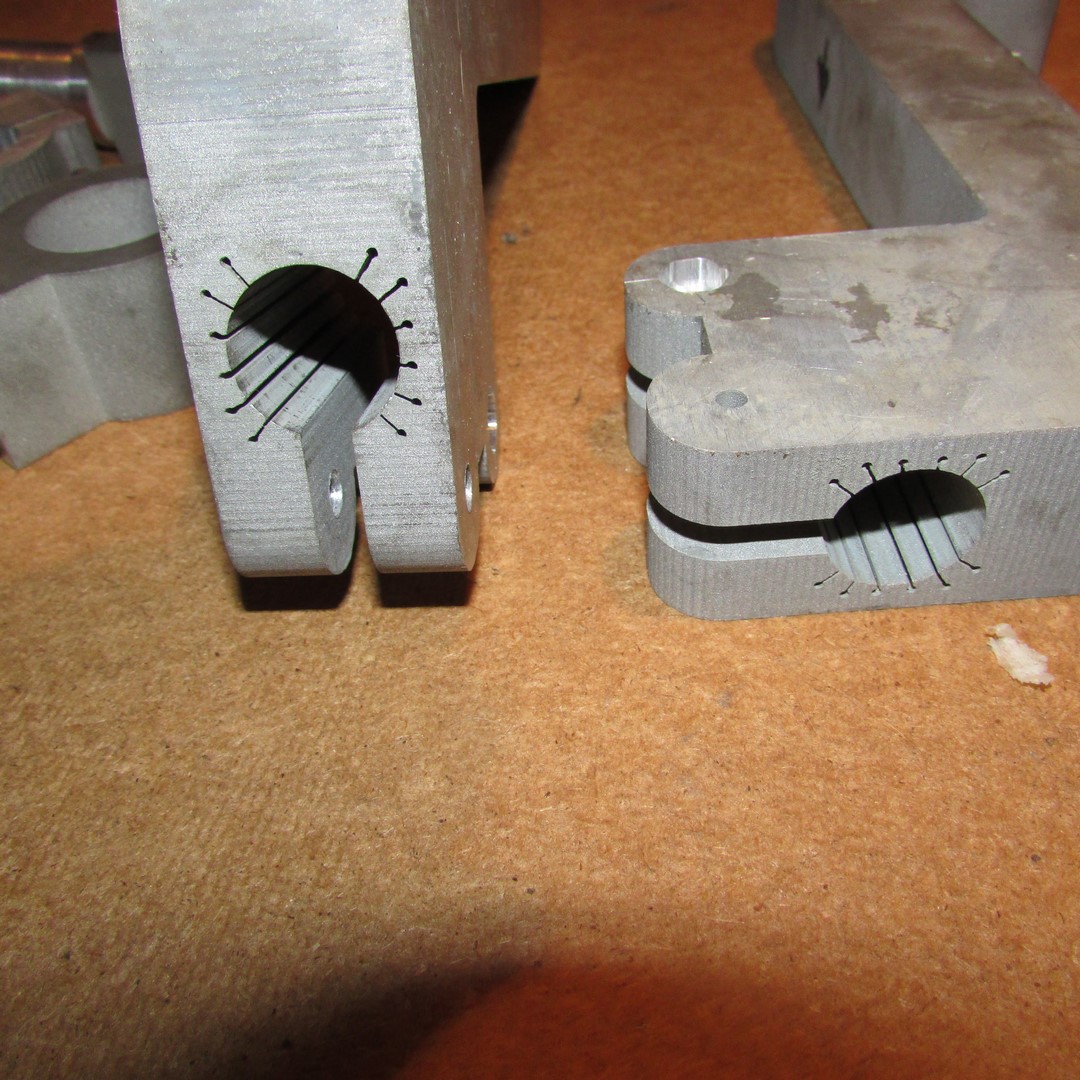

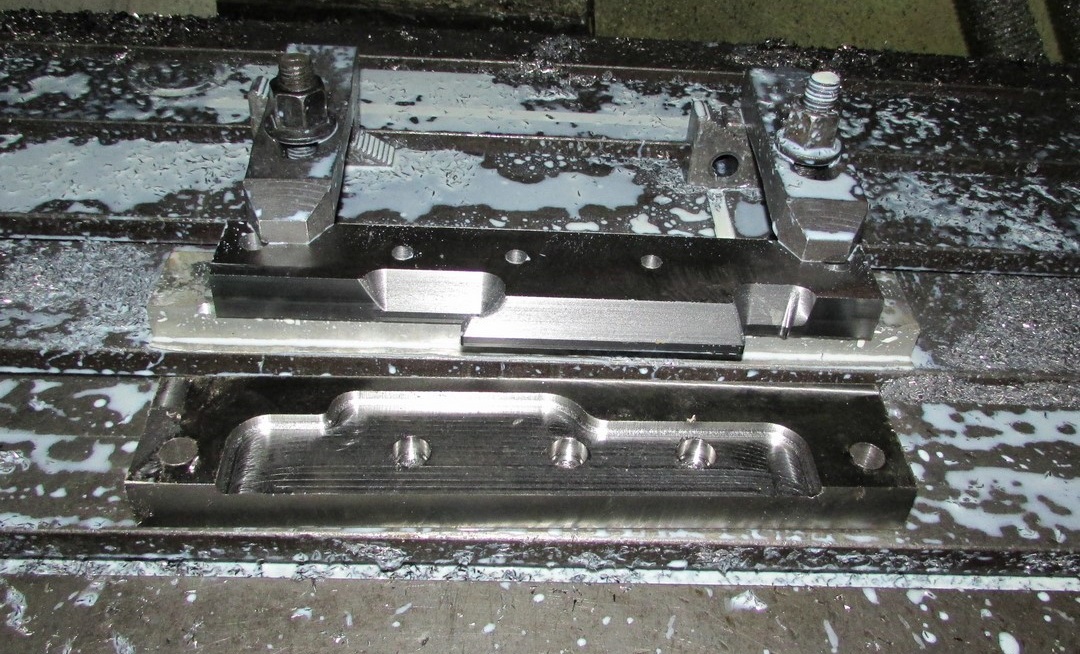

Крепления для станка.
90% сделано на эрозии, 10% фрезерный станок.
IMG_0999 (Копировать).JPG (9218 просмотров) <a class='original' href='./download/file.php?id=176913&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (283.39 КБ)</a>
IMG_1003 (Копировать).JPG (9218 просмотров) <a class='original' href='./download/file.php?id=176914&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (305.11 КБ)</a>

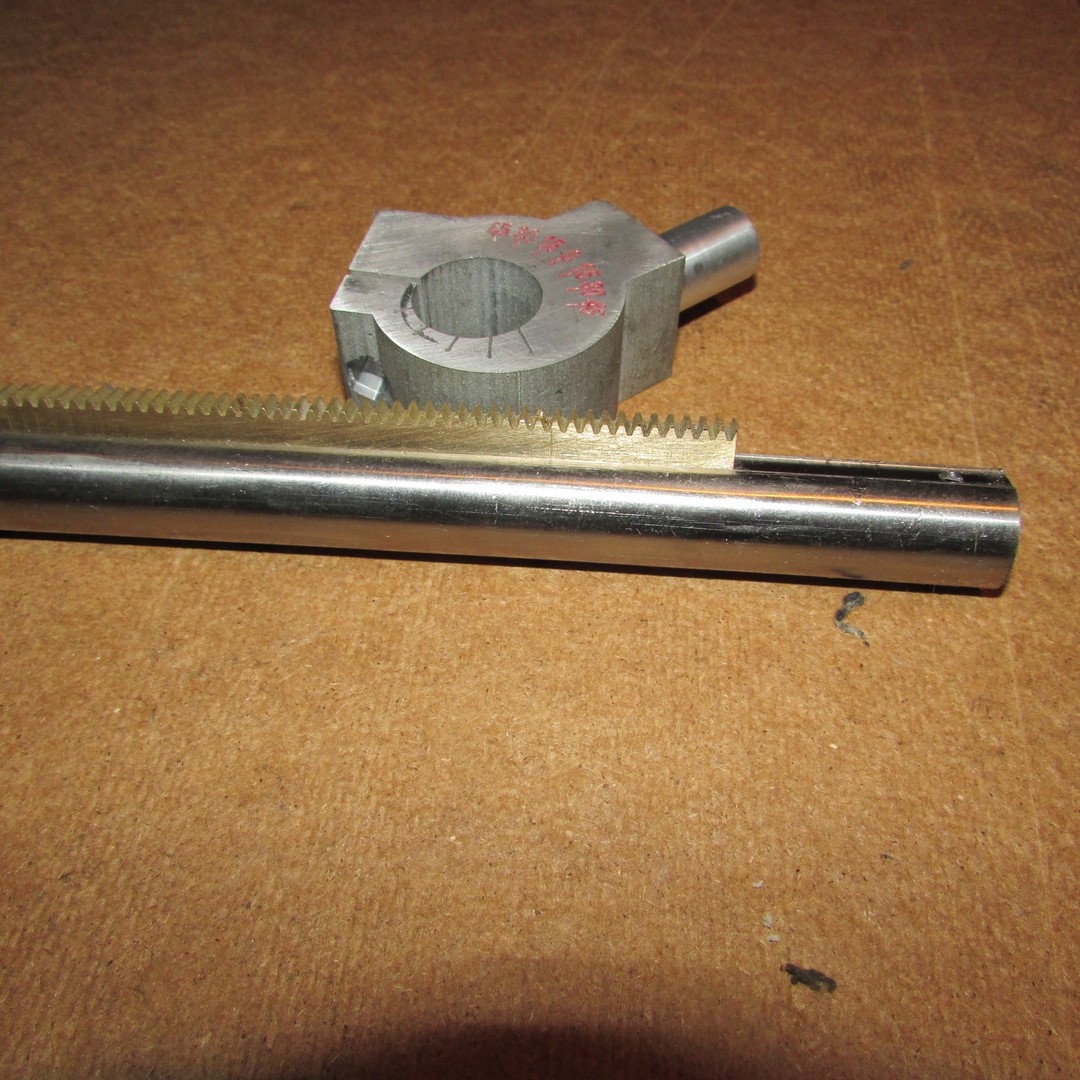

Зубчатая рейка тоже на эрозии сделана.
IMG_1005 (Копировать).JPG (9218 просмотров) <a class='original' href='./download/file.php?id=176915&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (305.21 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

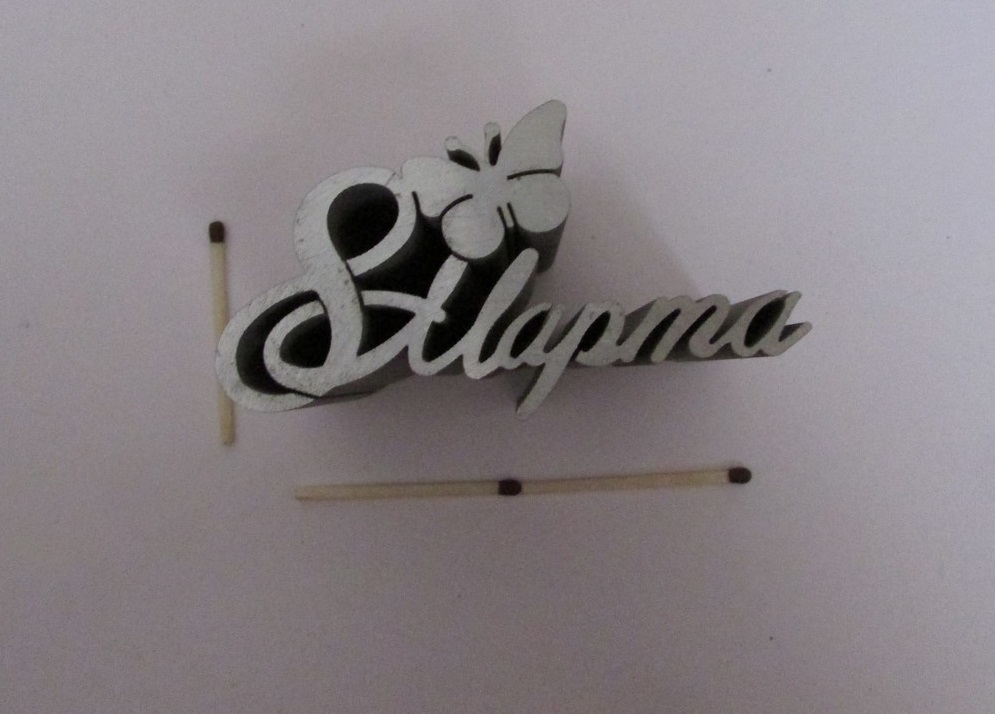

ПодароШек :roll:

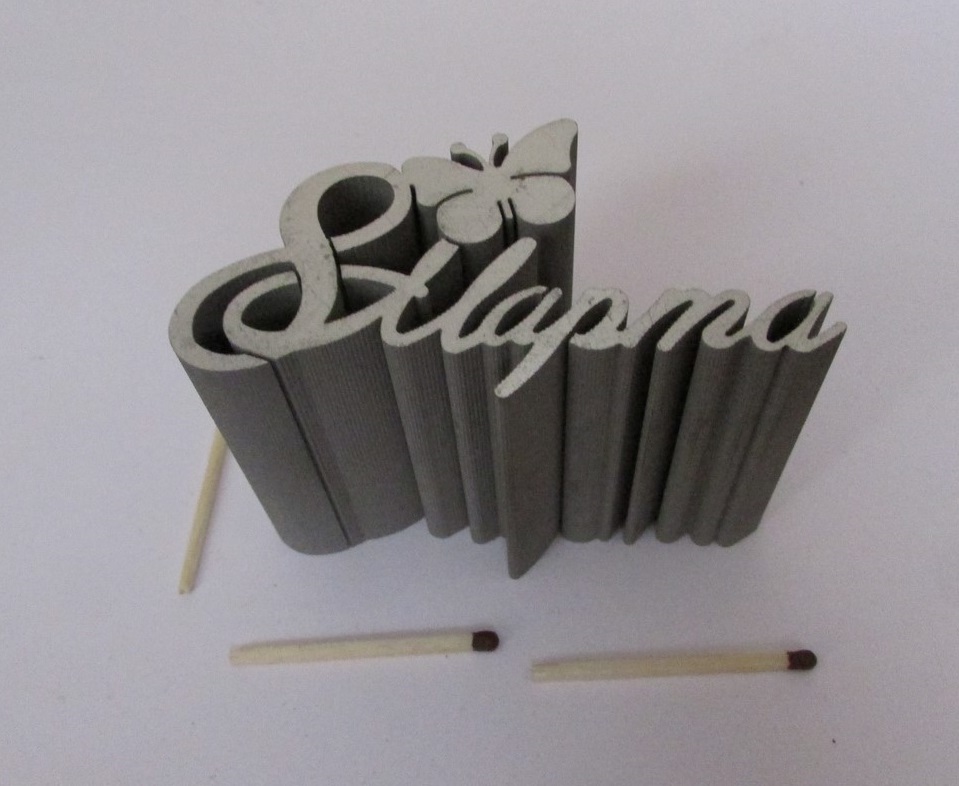

Ал, толщина 60мм, резалось 12 часов.
IMG_1012 (Копировать).JPG (9074 просмотра) <a class='original' href='./download/file.php?id=177873&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (153.44 КБ)</a>
IMG_1014 (Копировать).JPG (9074 просмотра) <a class='original' href='./download/file.php?id=177875&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (156.85 КБ)</a>
IMG_1013 (Копировать).JPG (9074 просмотра) <a class='original' href='./download/file.php?id=177874&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (163.43 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Umnik
Мастер
Сообщения: 2563
Зарегистрирован: 20 июл 2014, 19:32
Репутация: 2152
Настоящее имя: Георгий
Откуда: Калуга
Контактная информация:

Re: Наш цех.

Сообщение Umnik »

Оценила хоть?)
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Umnik писал(а):Оценила хоть?)
Пришлось делать 5шт. Шибко многим захотелось. Эт нужно в руках покрутить, чтоб понять ;)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

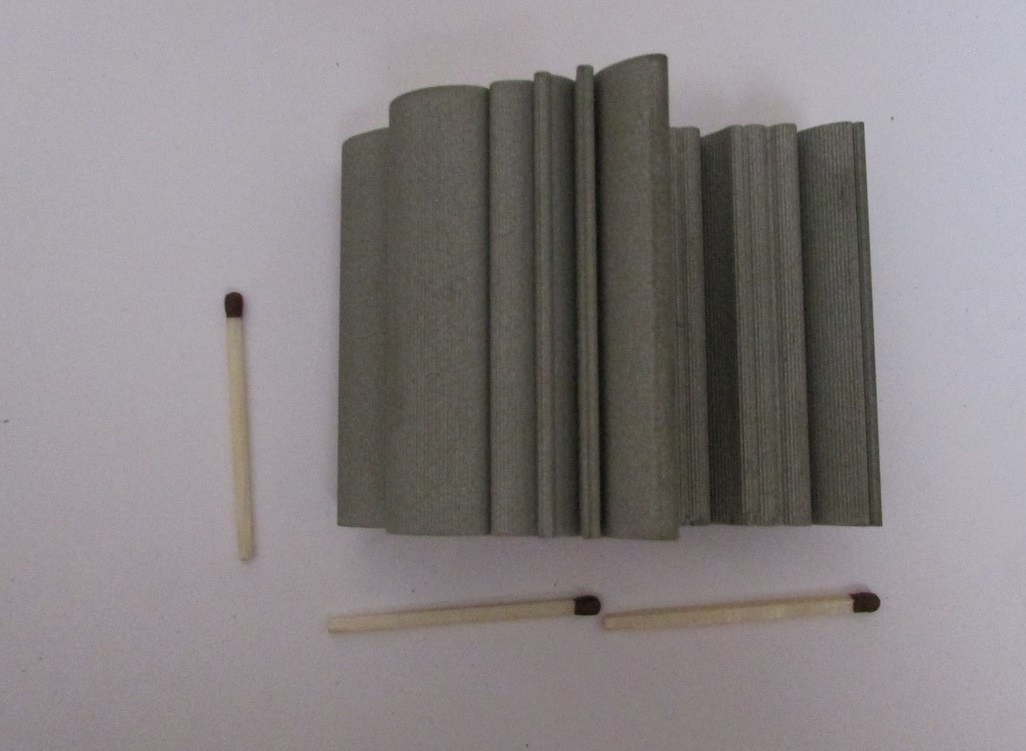

Ножи фигурные. Сталь У8а
IMG_1024 (Копировать).JPG (8928 просмотров) <a class='original' href='./download/file.php?id=178294&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (342.48 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

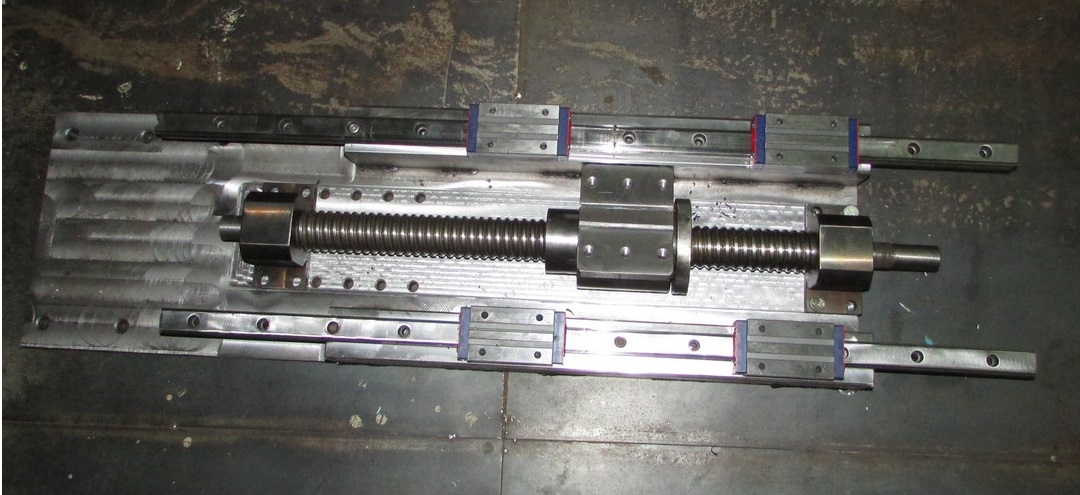

Ось Z на один проектик. Нижняя плита длиной 1000мм, толщина 30мм. Рельсы 30мм, ШВП 50мм.
IMG_1038 (Копировать).JPG (6357 просмотров) <a class='original' href='./download/file.php?id=180744&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (191.1 КБ)</a>

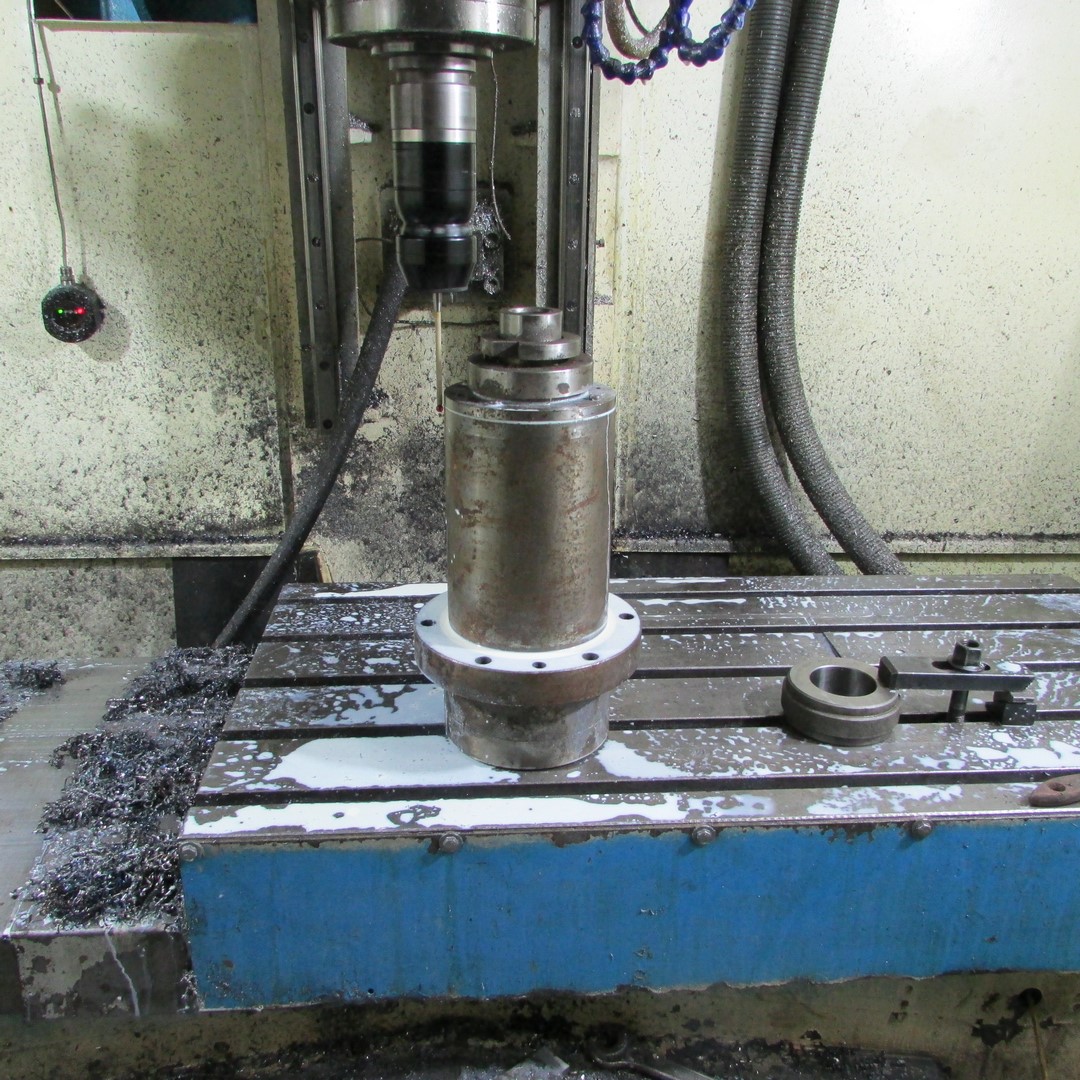

Длины штангеля не хватает чтобы померить диаметр шпинделя. Калибруем ренишоу по калибру, измеряем шпиндель.
IMG_1042 (Копировать).JPG (6357 просмотров) <a class='original' href='./download/file.php?id=180745&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (367.62 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

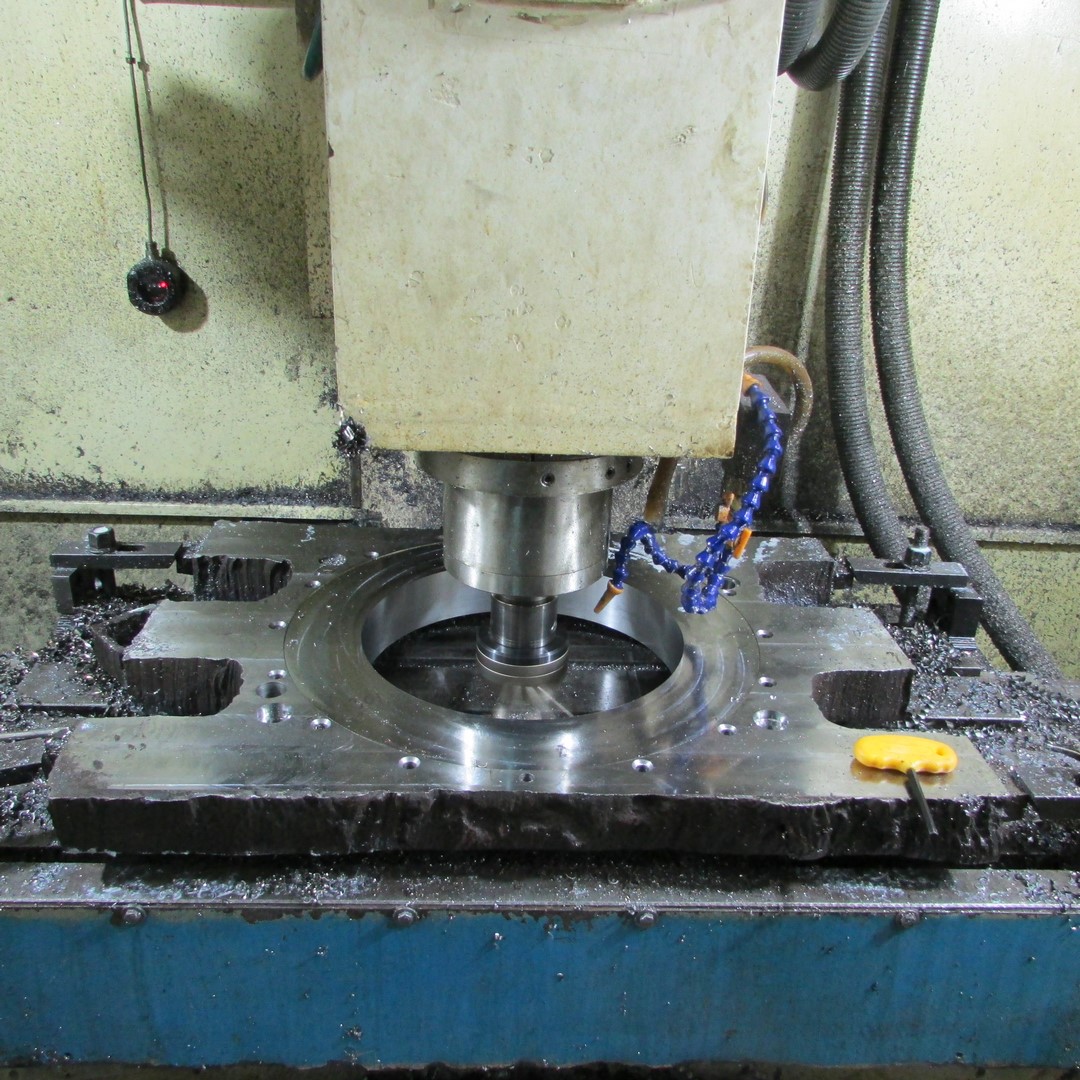

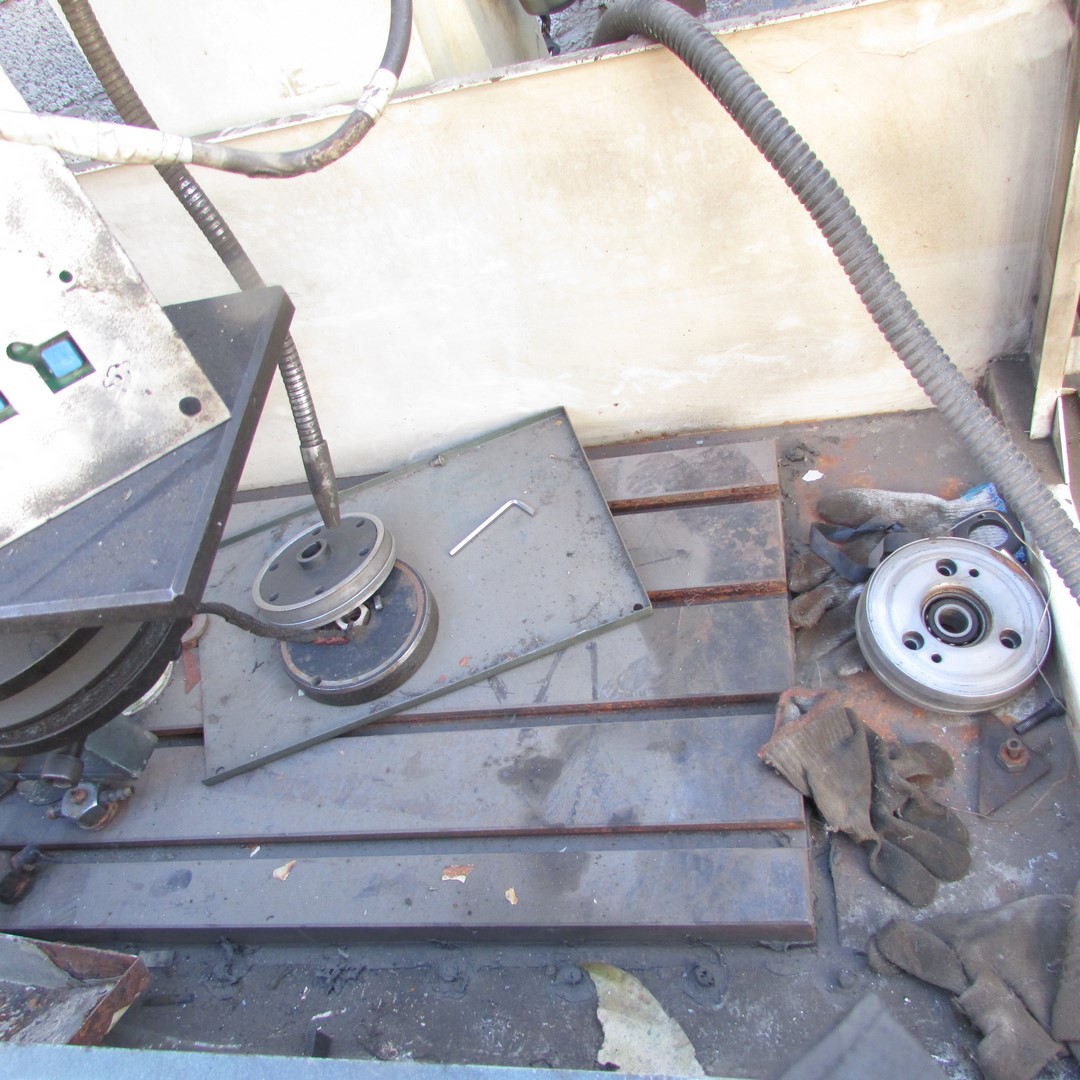

Расточка отверстия в штампе ф300мм. Китайской расточкой. Неплохая штуковина ;)
IMG_1070 (Копировать).JPG (5462 просмотра) <a class='original' href='./download/file.php?id=181983&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (338.96 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

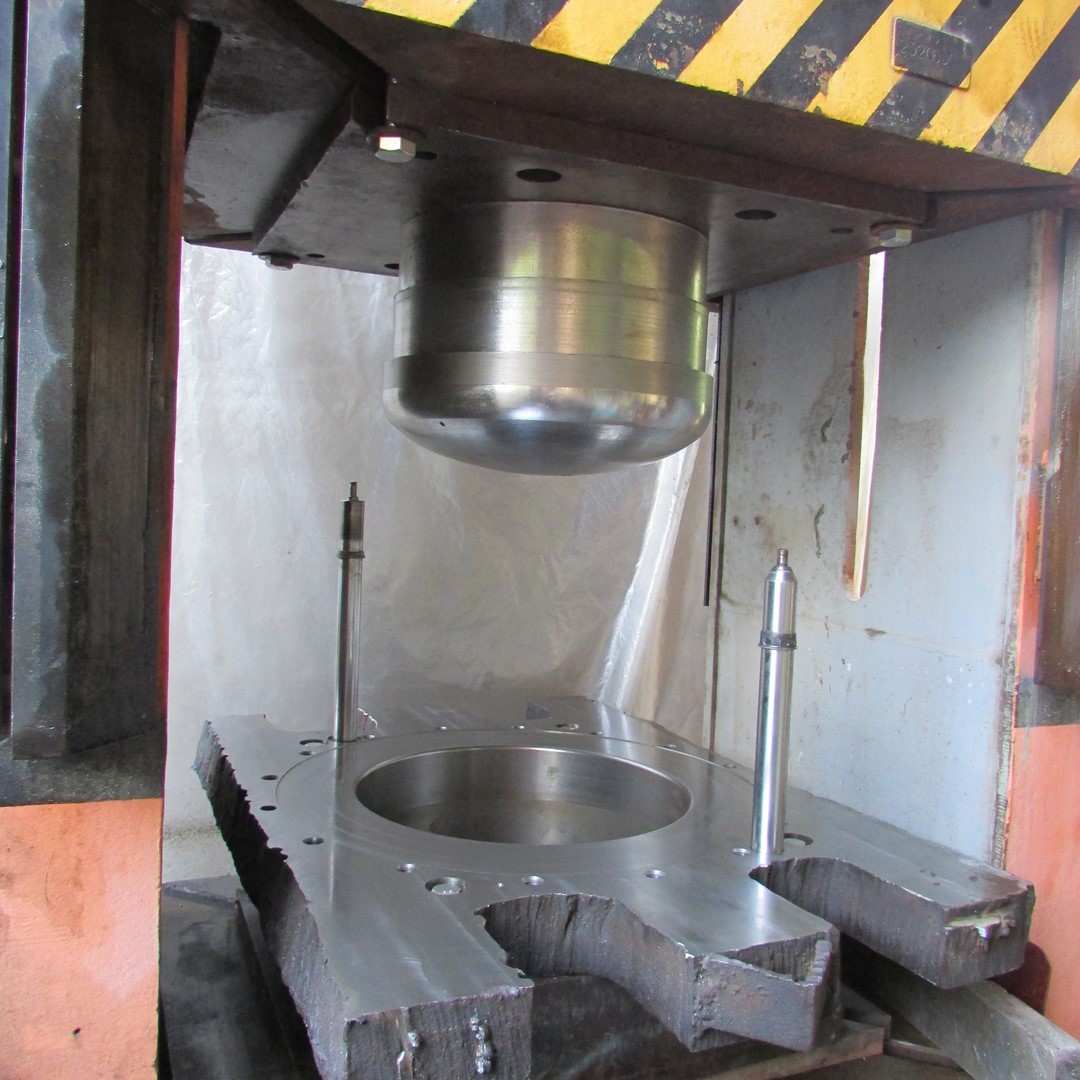

Штамп на испытании.
IMG_1111 (Копировать).JPG (5332 просмотра) <a class='original' href='./download/file.php?id=182236&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (236.39 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Купили:

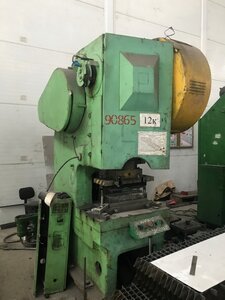

Пресс кривошипный 100тонн. Фото пресса взял с инета.
100тонн.jpg (4431 просмотр) <a class='original' href='./download/file.php?id=187775&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (137.83 КБ)</a>

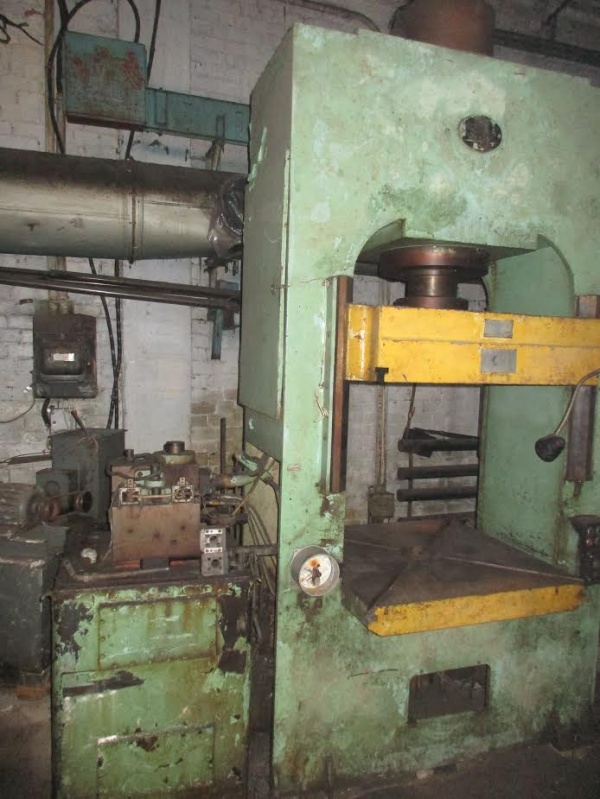

Пресс гидравлический 250 тонн. Фото пресса взял с инета.
пресс 250.jpg (4431 просмотр) <a class='original' href='./download/file.php?id=187778&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (145.12 КБ)</a>

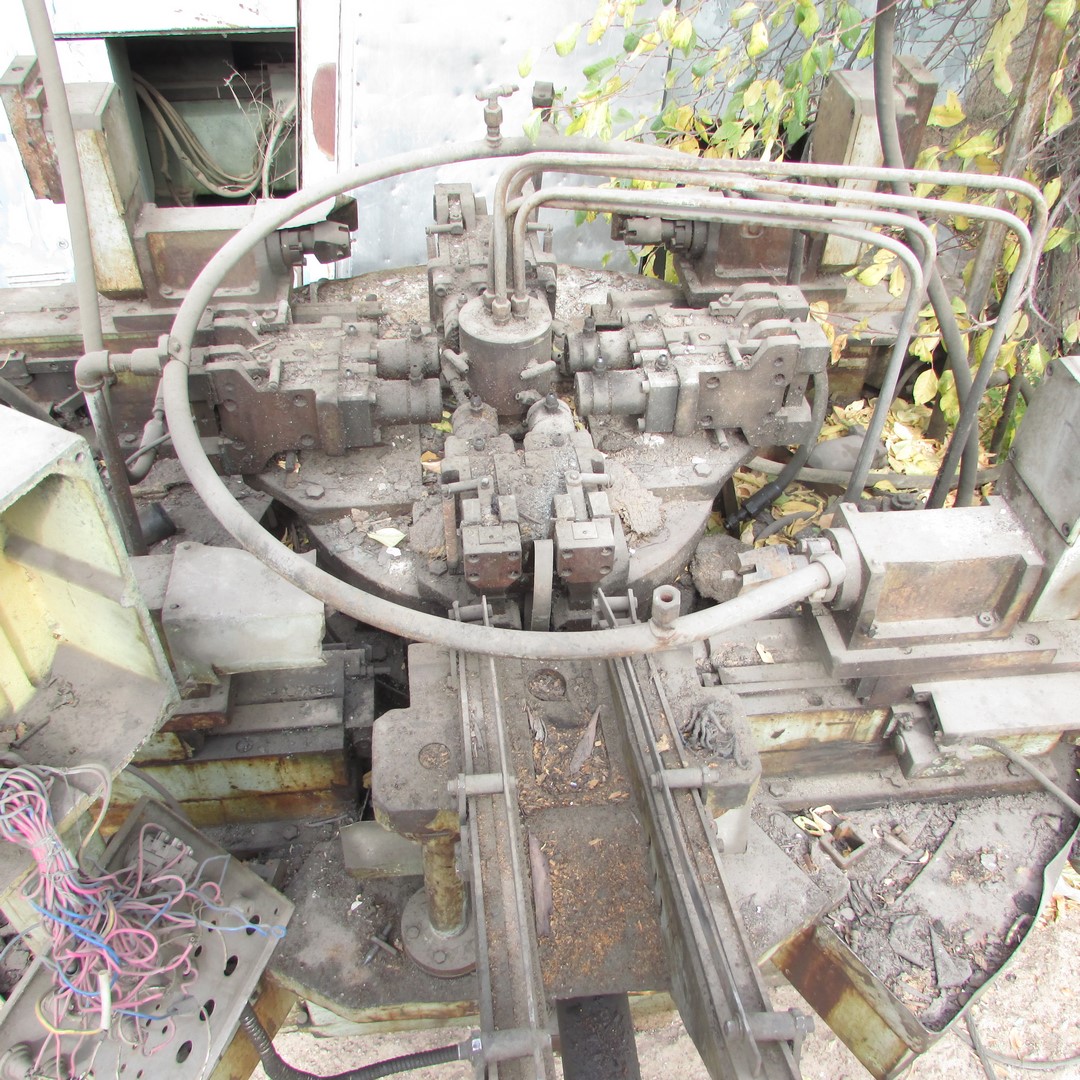

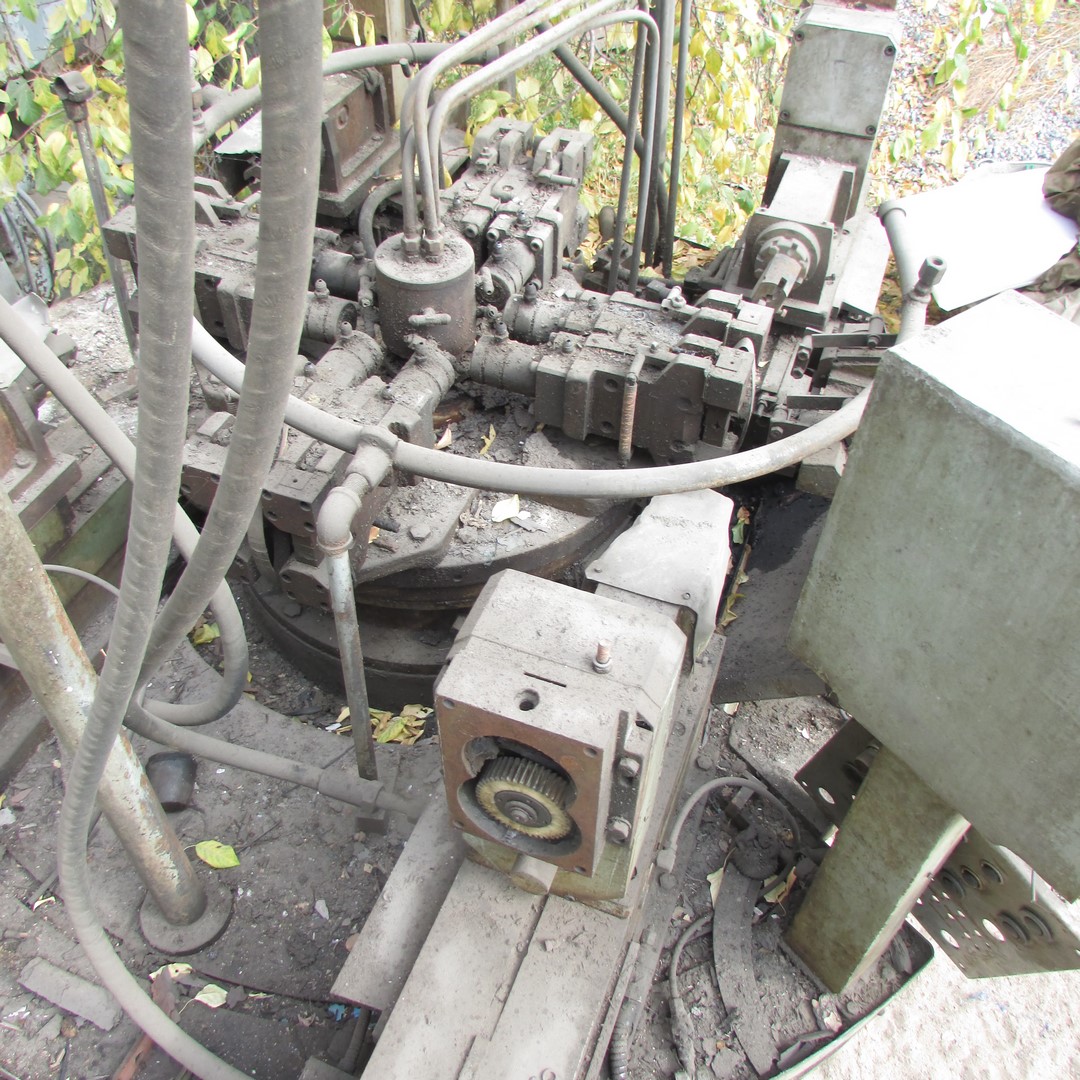

Станок который непонятно как называется. Название станка по модели не гуглится. У станка стол карусельный. Имеется 4ре шпинделя. Деталь подается в станок автоматом, зажимается гидравликой. Обрабатывается шпинделем №1. Потом стол поворачивается на след. позицию и обрабатывается шпинделем №2 И так до 4х шпинделей.
IMG_1295 (Копировать).JPG (4431 просмотр) <a class='original' href='./download/file.php?id=187776&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (372.06 КБ)</a>
IMG_1297 (Копировать).JPG (4431 просмотр) <a class='original' href='./download/file.php?id=187777&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (389.21 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Chili
Мастер
Сообщения: 1277
Зарегистрирован: 07 окт 2015, 21:38
Репутация: 1074
Настоящее имя: Эдуард Чилиджян
Откуда: Таганрог
Контактная информация:

Re: Наш цех.

Сообщение Chili »

Хоть видос выложишь ,когда этот шайтан арба заведешь?
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Chili писал(а): Хоть видос выложишь ,когда этот шайтан арба заведешь?
Брали прессы, этот отдали в нагрузку. Есть идеи как его применить, но будет это не скоро.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

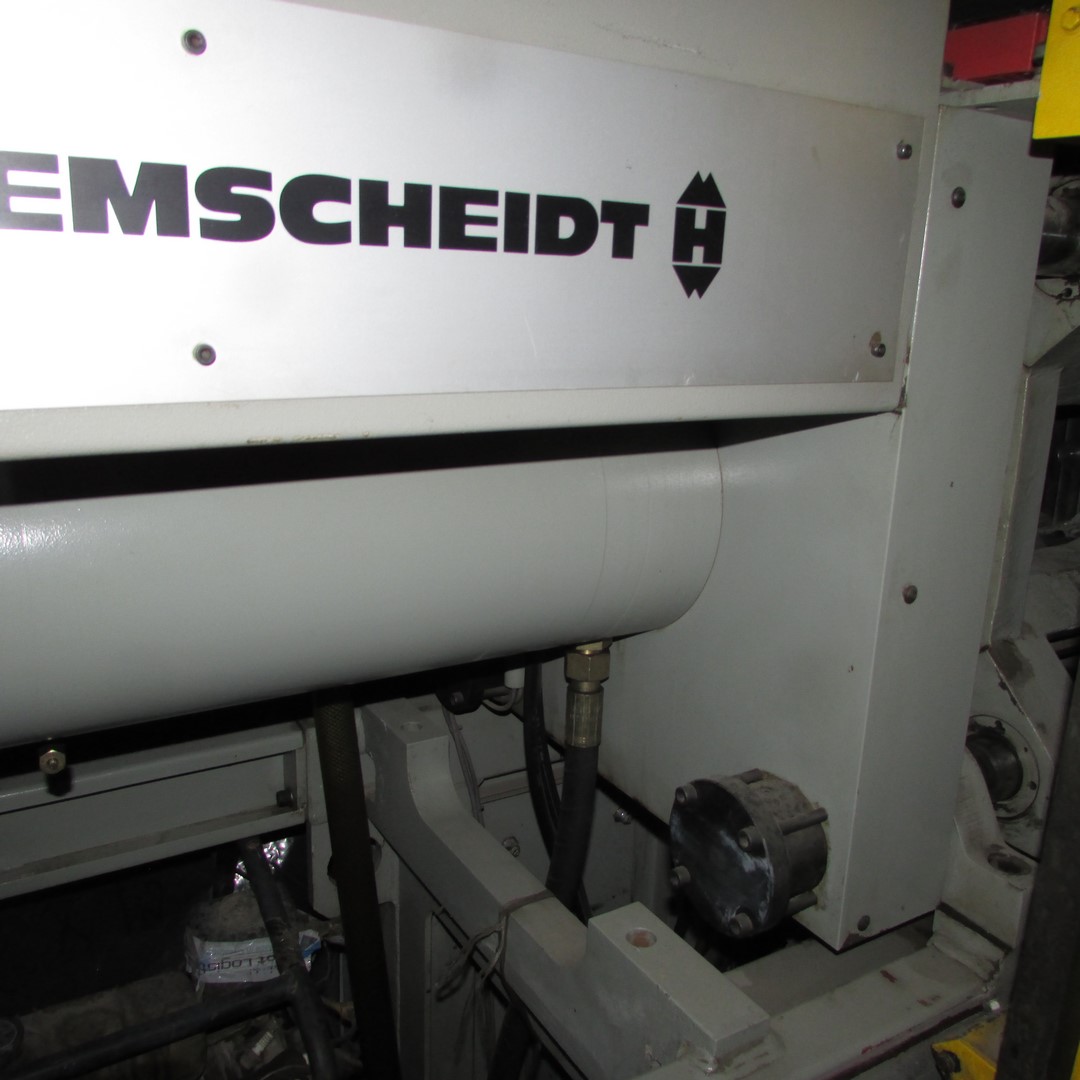

С месяц назад купили ТПА на 200кубиков.

Станок немец. На станке стоит 3 линейки резистивные. Смыкание, впрыск, ход толкателя по линейкам. Разрешение линеек при длине 500мм = 0,1мм
IMG_1410 (Копировать).JPG (3883 просмотра) <a class='original' href='./download/file.php?id=195542&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (144 КБ)</a>

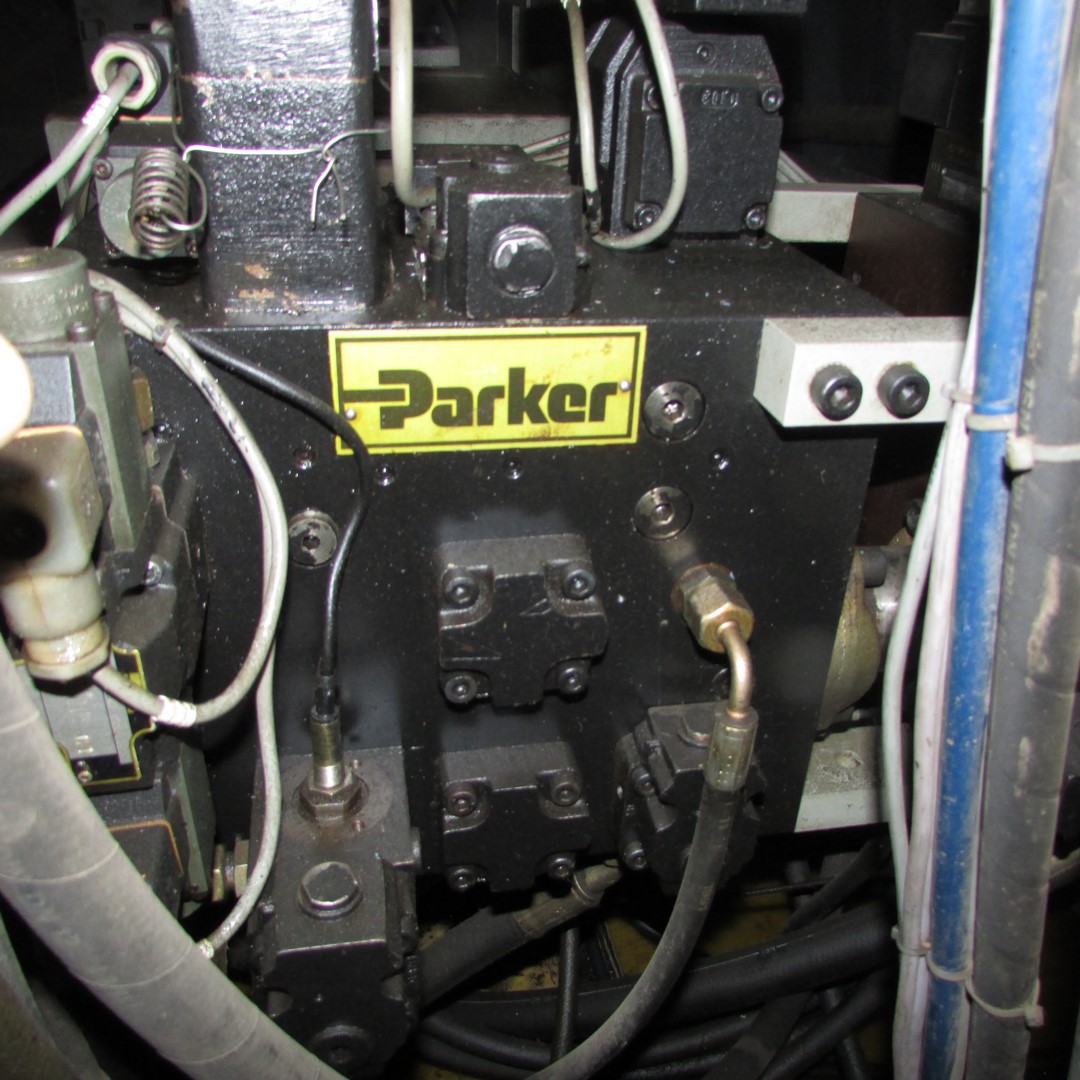

гидравлика Паркер.
IMG_1412 (Копировать).JPG (3883 просмотра) <a class='original' href='./download/file.php?id=195544&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (246.85 КБ)</a>

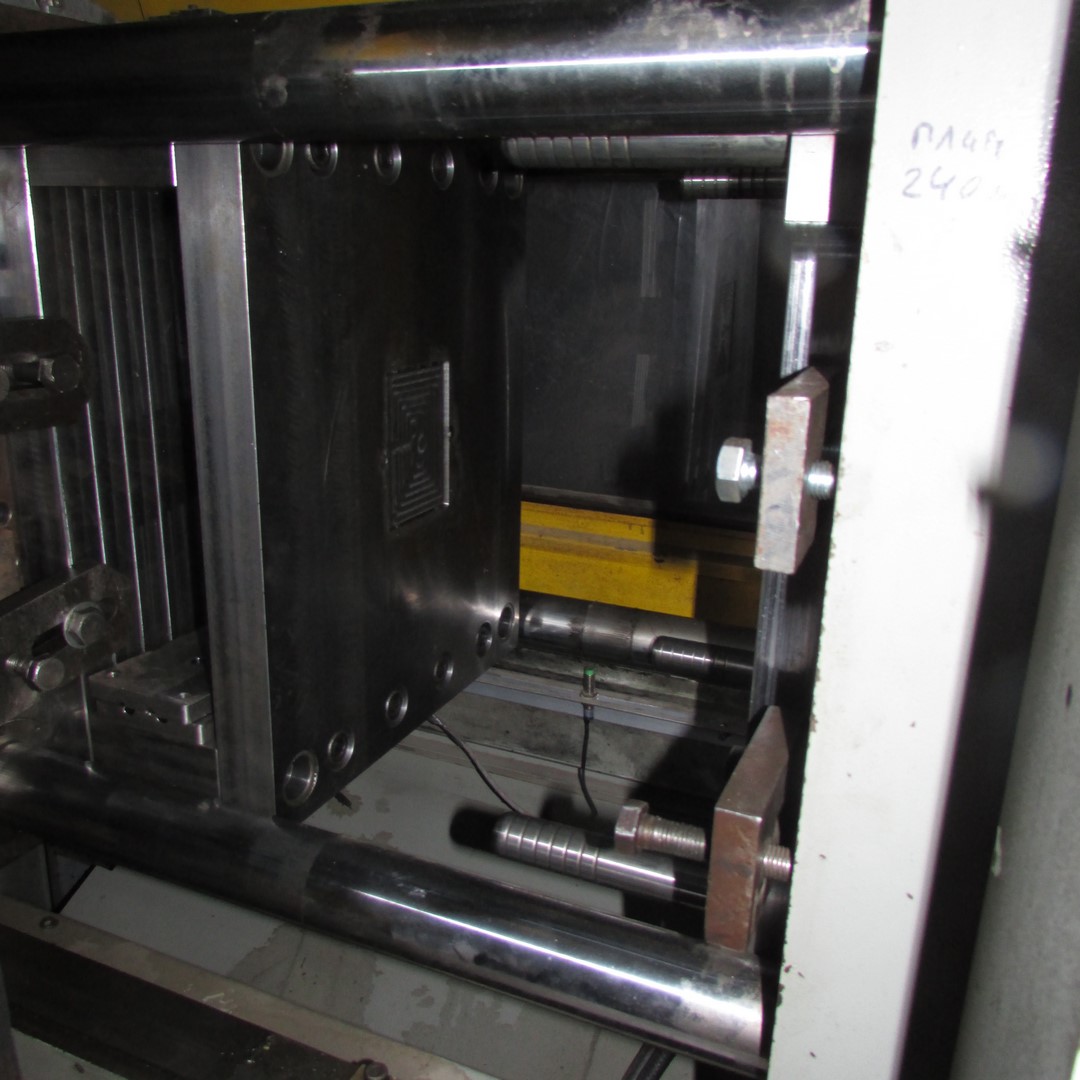

Сделали пробную прессформу 400х500. Колонки куплены с Китая. Интересно сделаны колонки. В месте где колонки запрессовываются, имеется утолщение на 5 соток. Надо расточить отверстия чтобы колонка заходило по скользящей в плиту. А расширение обеспечивает посадку. Ждем с Китая толкатели, литники, знаки ...
IMG_1411 (Копировать).JPG (3883 просмотра) <a class='original' href='./download/file.php?id=195543&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (173.48 КБ)</a>

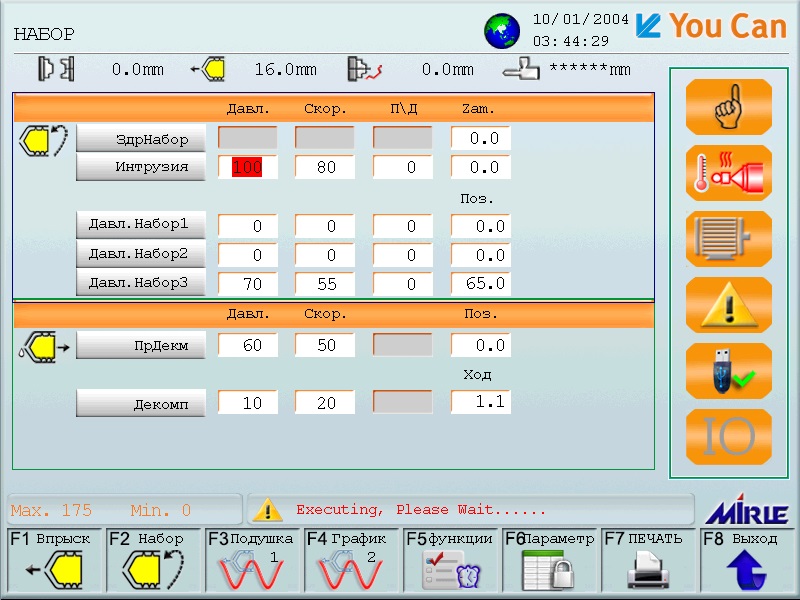

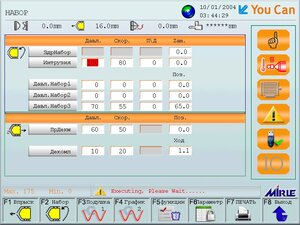

Стойка модернизирована, Тайвань. в ней разбираться и разбираться.
0501-1001034429.jpg (3883 просмотра) <a class='original' href='./download/file.php?id=195545&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (154.57 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

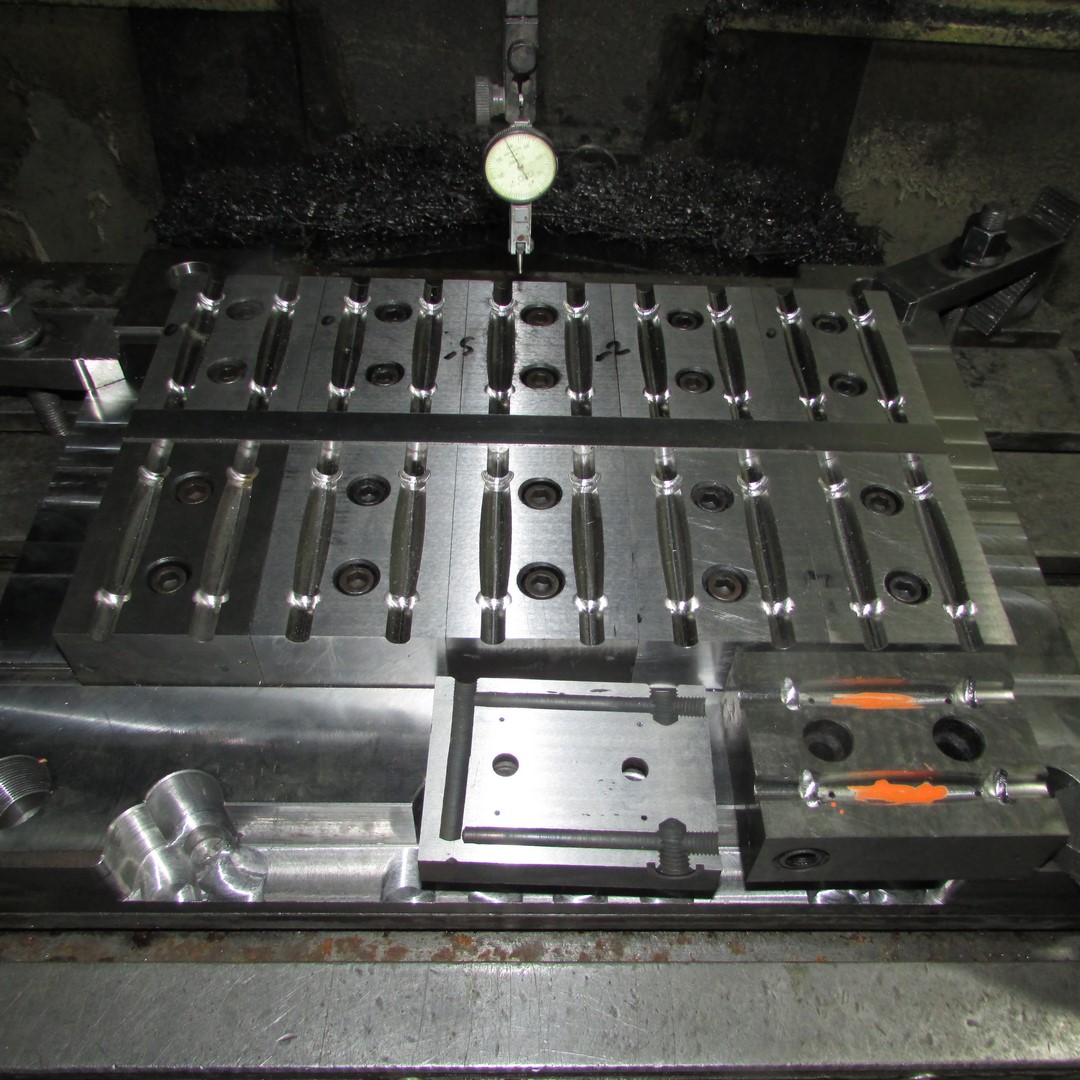

Формообразующие для 20 местной прессформы. Внутри блоков каналы для охлаждающей воды.
Резка, обдирка заготовок.
Черновое фрезерование, сверление, резьбонарезание.
Закалка, отпуск.
Шлифовка.
Чистовое фрезерование закаленной стали 43-45HRC.
Эрозионная резка отверстий.

Один блок разорвало при закалке(на фото спереди), по внутренним водяным каналам.
IMG_1419 (Копировать).JPG (3751 просмотр) <a class='original' href='./download/file.php?id=196205&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (267.2 КБ)</a>
Осталось чуть чуть доработать напильником :freak:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Купили EDM эрозионо прошивной. 50А. Стол 400*700. На всех осях линейки.
ЧПУ под замену. Хочется иметь обработку в 3-4осях, а не в одной Z как сейчас.
Ось Z с двумя моторами. Что хорошо для использовании станка как супердрель, и как прошивной.
IMG_1440 (Копировать).JPG (3507 просмотров) <a class='original' href='./download/file.php?id=198286&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (310.97 КБ)</a>
IMG_1441 (Копировать).JPG (3507 просмотров) <a class='original' href='./download/file.php?id=198287&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (260.95 КБ)</a>
IMG_1442 (Копировать).JPG (3507 просмотров) <a class='original' href='./download/file.php?id=198288&sid=903a3f1e479daa7558c24fcb4ceccb90&mode=view' target=_blank>Загрузить оригинал (166 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
steals_y2k
Мастер
Сообщения: 938
Зарегистрирован: 29 окт 2017, 14:08
Репутация: 60
Настоящее имя: Makc
Откуда: Ярославль
Контактная информация:

Re: Наш цех.

Сообщение steals_y2k »

прям наш напоминает, там винда 95.. 😏
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

steals_y2k писал(а): прям наш напоминает, там винда 95..
У нас ДОС. Даже винчестера нет в компьютере. В ISA вставляется плата с ПЗУ, в которую зашита программа. Это у них такая лицензия :)

steals_y2k , если не сложно сфоткай у себя экран с настройками генератора. Мин. и макс. время импульсов интересует.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
steals_y2k
Мастер
Сообщения: 938
Зарегистрирован: 29 окт 2017, 14:08
Репутация: 60
Настоящее имя: Makc
Откуда: Ярославль
Контактная информация:

Re: Наш цех.

Сообщение steals_y2k »

aftaev писал(а): У нас ДОС. Даже винчестера нет в компьютере. В ISA вставляется плата с ПЗУ, в которую зашита программа. Это у них такая лицензия
и то хорошо. представь искать сейчас иде на 20-40М? 😏
aftaev писал(а): Мин. и макс. время импульсов интересует.
во вторник посмотрю
steals_y2k
Мастер
Сообщения: 938
Зарегистрирован: 29 окт 2017, 14:08
Репутация: 60
Настоящее имя: Makc
Откуда: Ярославль
Контактная информация:

Re: Наш цех.

Сообщение steals_y2k »

aftaev писал(а): Мин. и макс. время импульсов интересует.
у нас не такая немного. с бесконечной проволокой.
там только ток и напряжение.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

steals_y2k писал(а): у нас не такая немного. с бесконечной проволокой.
там только ток и напряжение.
Наша сегодня частично зафурычила :)
