Re: Наш цех.

Сообщение uralpt »

aftaev писал(а):На 1кг железки нужно что то 1.5квт/ч
у меня товарищ осенью поставит газовую подовую печь. Себестоимость прогрева в 7 раз меньше.
На уровне околотеоретической фантастики - греть газом, потом перемещать в камеру с индуктором и им просто поддерживать необходимую температуру. Если, конечно, партия интересная и цель - низкая себестоимость.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Не получится греть газом. Деталь обезжиривается, устанавливается в камере. Разогревается до 250 град и производят чистку(катодное распыление) в течении часа. Потом температуру доводят примерно до 500 град( в зависимости от материала) и начинается азотирование примерно 5-20часов. Все делается в вакууме.
У вакуумного азотирования преимущества перед обычном: это меньше потребление эл.энергии в разы, и меньше потребеления газов в десятки раз, деталь почти не меняет своих размеров.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
uralpt
Мастер
Сообщения: 651
Зарегистрирован: 23 ноя 2015, 14:31
Репутация: 104
Настоящее имя: евгений
Откуда: Миасс
Контактная информация:

Re: Наш цех.

Сообщение uralpt »

да уж, все сложно :))
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

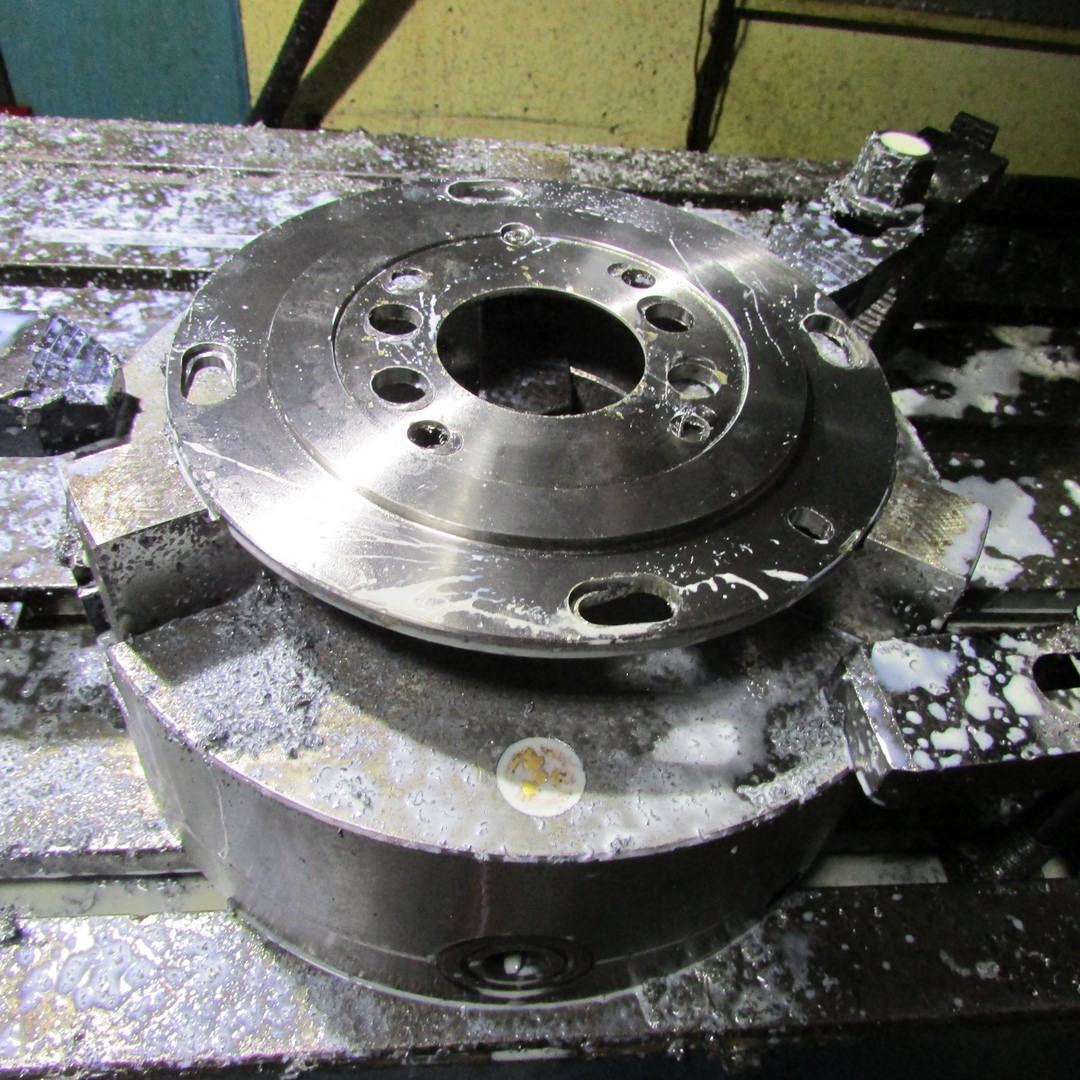

На благо медицины. Железка для МРТ. Бросили все чтоб сделать железку. Сломался МРТ, нужно шибко срочно. Пилил до часу ночи. Нержа 316, резка на плазме, токарка, фрезеровка. Щас на скорой приедут забирать :D
IMG_0801 (Копировать).JPG (8457 просмотров) <a class='original' href='./download/file.php?id=166472&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (331.62 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Лодочник
Мастер
Сообщения: 2151
Зарегистрирован: 10 авг 2012, 05:24
Репутация: 1831
Настоящее имя: Олег
Откуда: г.Королев
Контактная информация:

Re: Наш цех.

Сообщение Лодочник »

aftaev писал(а):На благо медицины. Железка для МРТ. Бросили все чтоб сделать железку. Сломался МРТ, нужно шибко срочно. Пилил до часу ночи. Нержа 316, резка на плазме, токарка, фрезеровка. Щас на скорой приедут забирать :D
IMG_0801 (Копировать).JPG
Аппарат не пройдет аттестацию... Опасное это дело, чинить медицинское оборудование.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Лодочник писал(а):Аппарат не пройдет аттестацию... Опасное это дело, чинить медицинское оборудование.
Мы не чиним, мы делаем по "чертежам" заказчика, а он уже чинит ;)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Лодочник
Мастер
Сообщения: 2151
Зарегистрирован: 10 авг 2012, 05:24
Репутация: 1831
Настоящее имя: Олег
Откуда: г.Королев
Контактная информация:

Re: Наш цех.

Сообщение Лодочник »

Тогда получается группа лиц по предварительному сговору... :thinking:
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Лодочник писал(а):Тогда получается группа лиц по предварительному сговору...
Целая мафия.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Наш цех.

Сообщение Serg »

Лодочник писал(а):Аппарат не пройдет аттестацию... Опасное это дело, чинить медицинское оборудование.
Нет проблем, если деталь не контактирует с препраратами или биоматериалом и материал детали не выделяет какой-нибудь гадости.
Несколько раз консультировал по замене/ремонту всяких рельс, кареток, приводов, электроники.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

UAVpilot писал(а):Нет проблем, если деталь не контактирует с препраратами или биоматериалом и материал детали не выделяет какой-нибудь гадости.
В оригинале железка из черухи. Мы сделали из нержи. Если правильно понимаю, эта штука нужна чтобы что то отцентрировать в МРТ, а потом она снимается. У них что то сломалось, разобрали, а чтобы собрать нужна эта железка.
Там снизу интересней, фотка получилась не очень, потому только вид сверху :)

Для любителей кибертехнологов: программа для токарки и плазмореза написана ручками :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

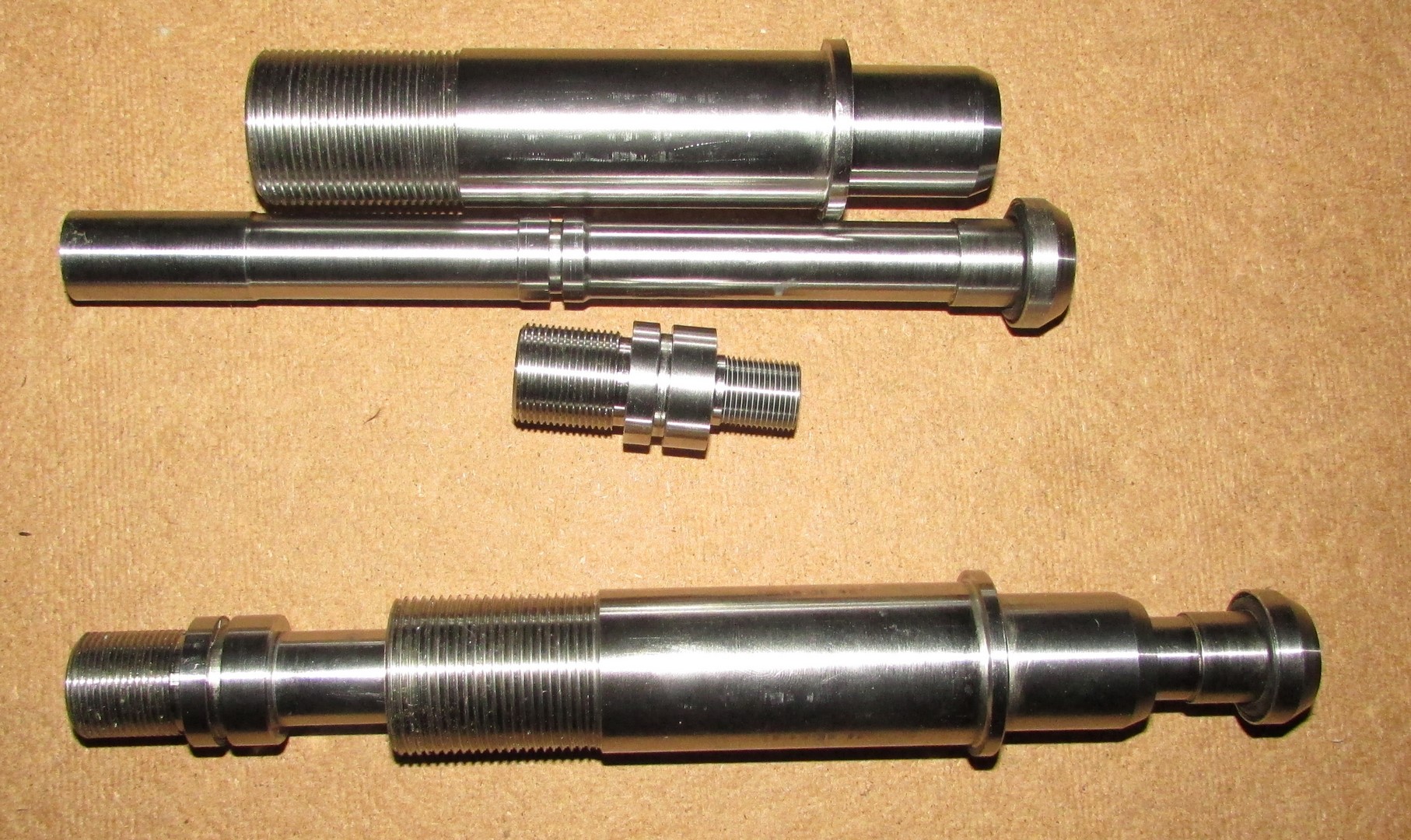

Для розлива воды. Наливная горловина опускается в бутылку, открывается и производится розлив. 300$
Осталось малость на фрезерном и на эрозии.
IMG_0834 (Копировать).JPG (7500 просмотров) <a class='original' href='./download/file.php?id=168158&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (574.92 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

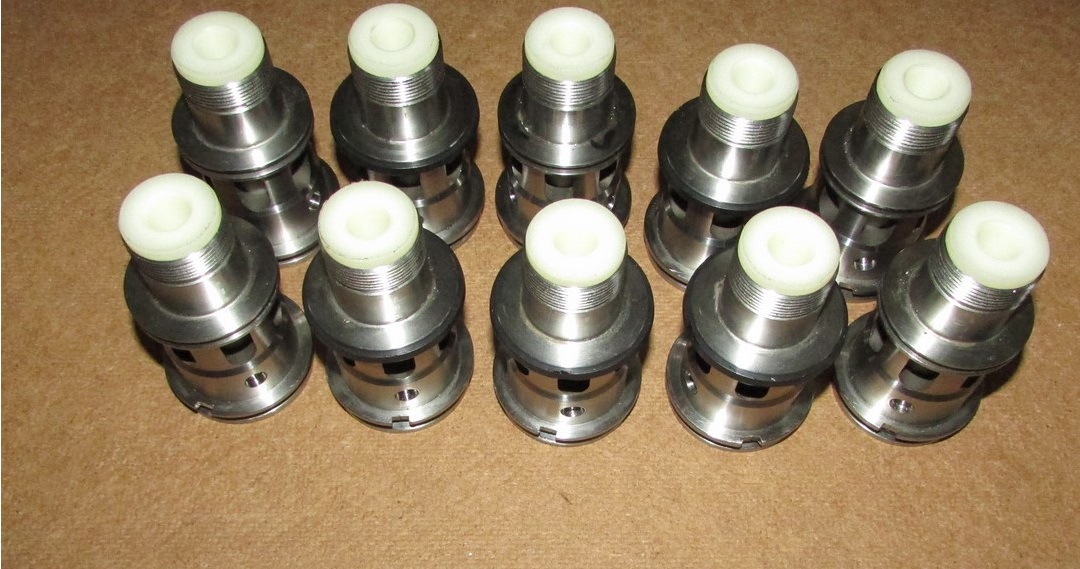

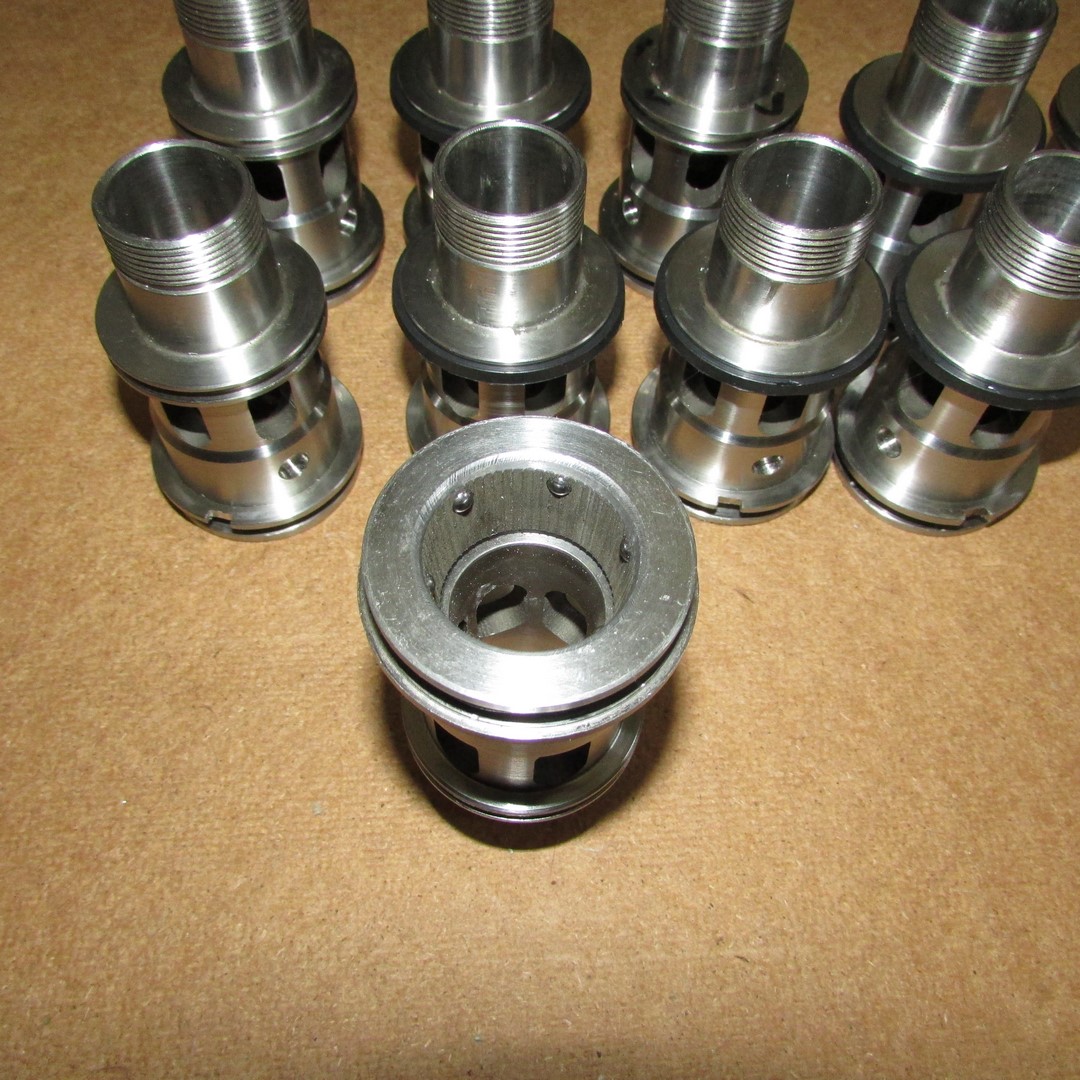

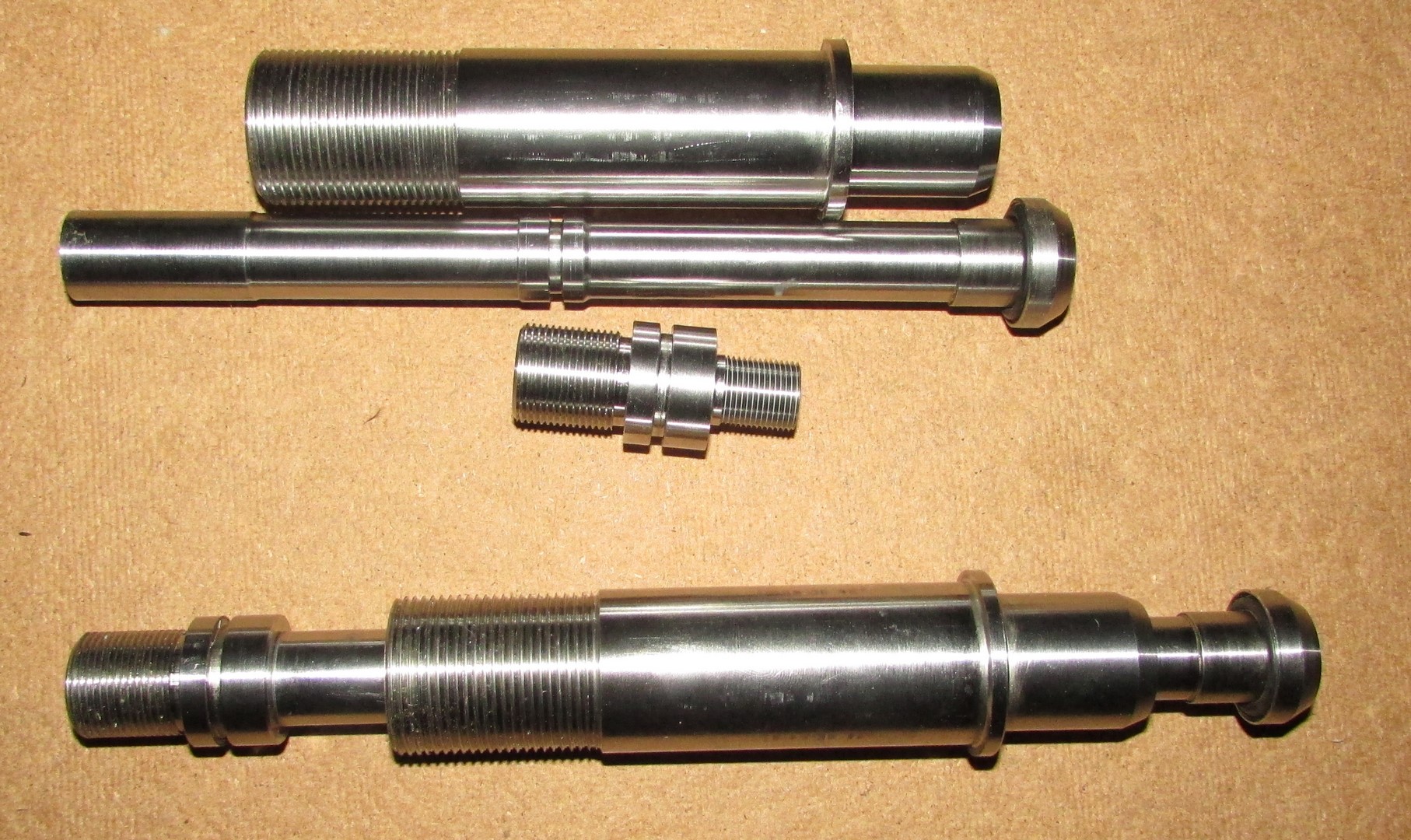

Детальки для розлива. Токарка, фрезеровка, эрозия. Нержа.
IMG_0863 (Копировать).JPG (6460 просмотров) <a class='original' href='./download/file.php?id=172120&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (227.05 КБ)</a>

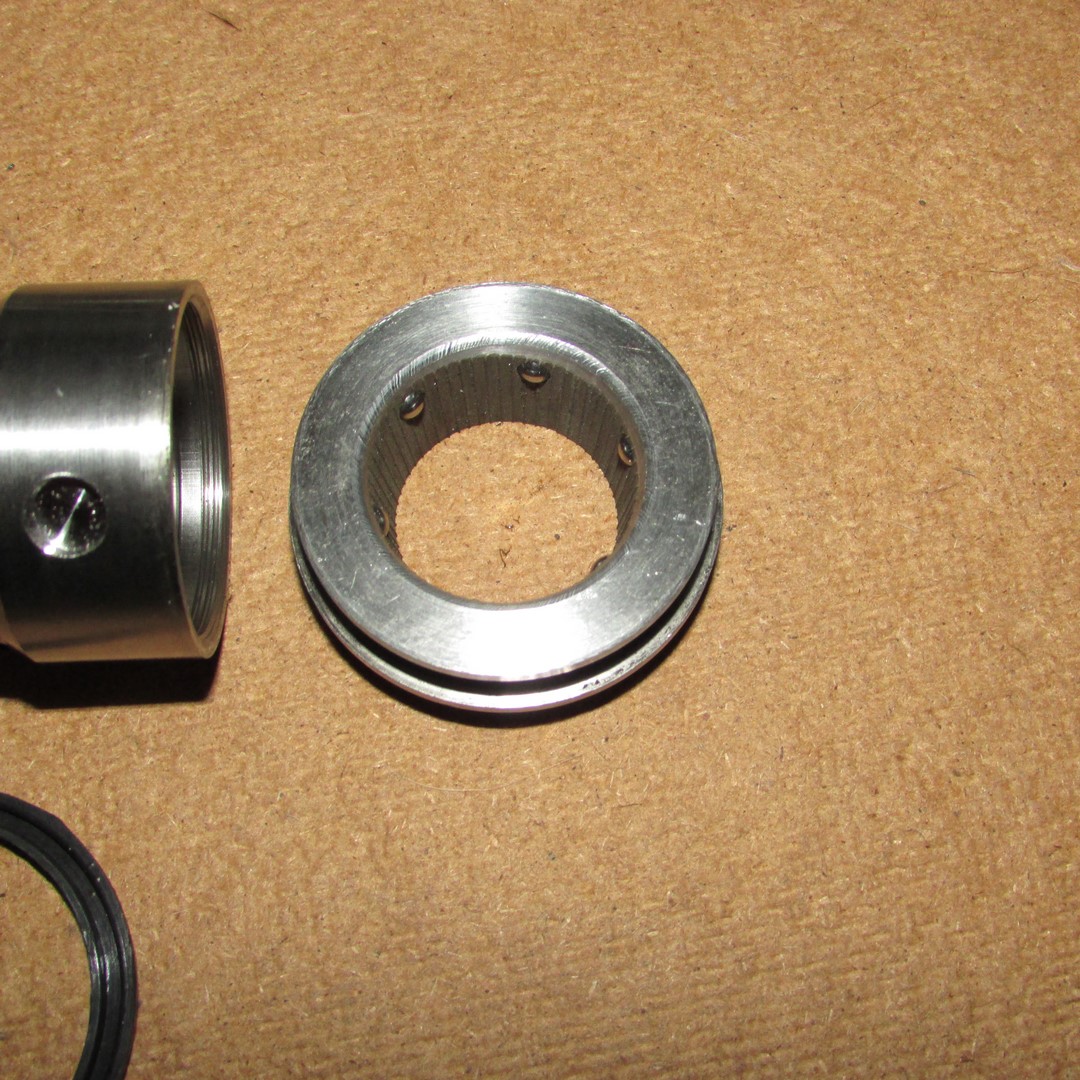

Само сложно внутри конус с рисками под крышку + шарики должны выпирать на нужное расстояние.
IMG_0859 (Копировать).JPG (6460 просмотров) <a class='original' href='./download/file.php?id=172118&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (311.25 КБ)</a>
IMG_0861 (Копировать).JPG (6460 просмотров) <a class='original' href='./download/file.php?id=172119&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (354.13 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

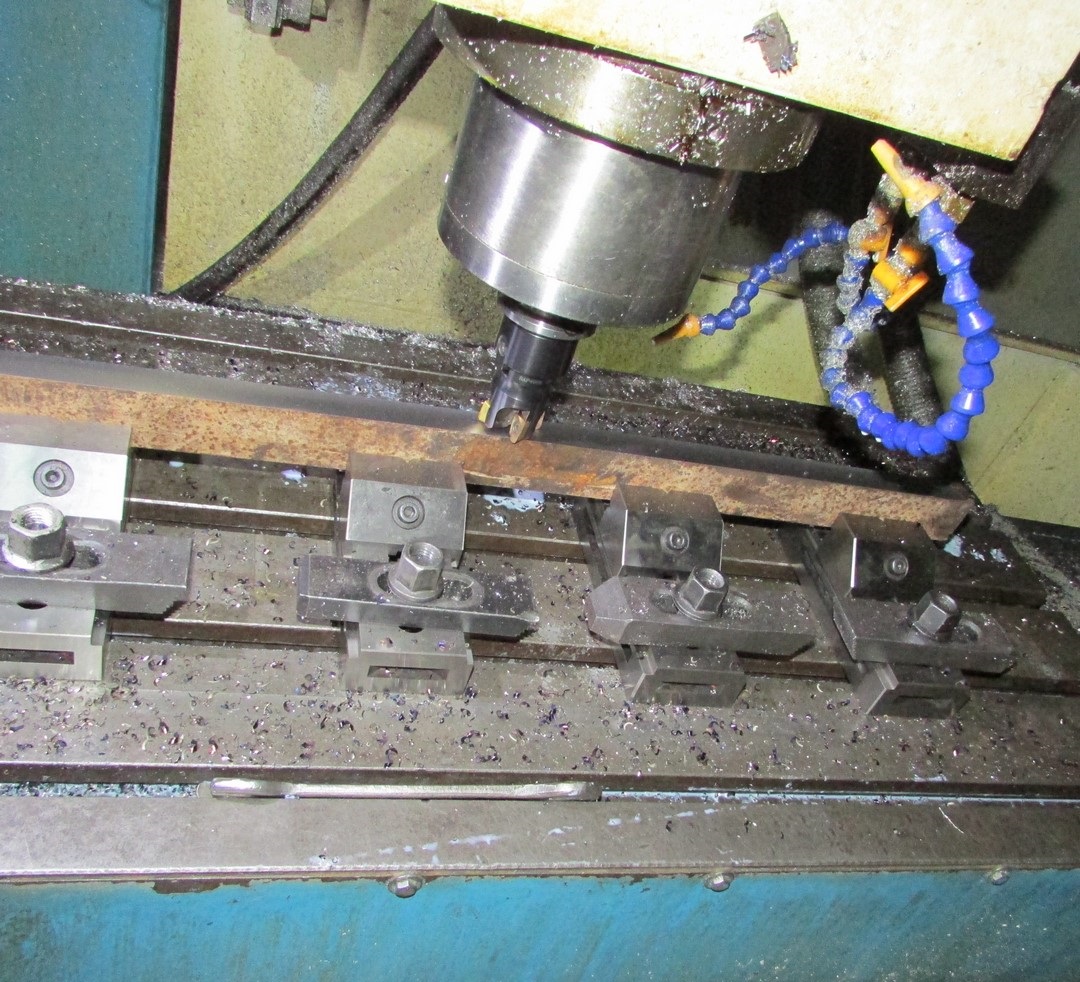

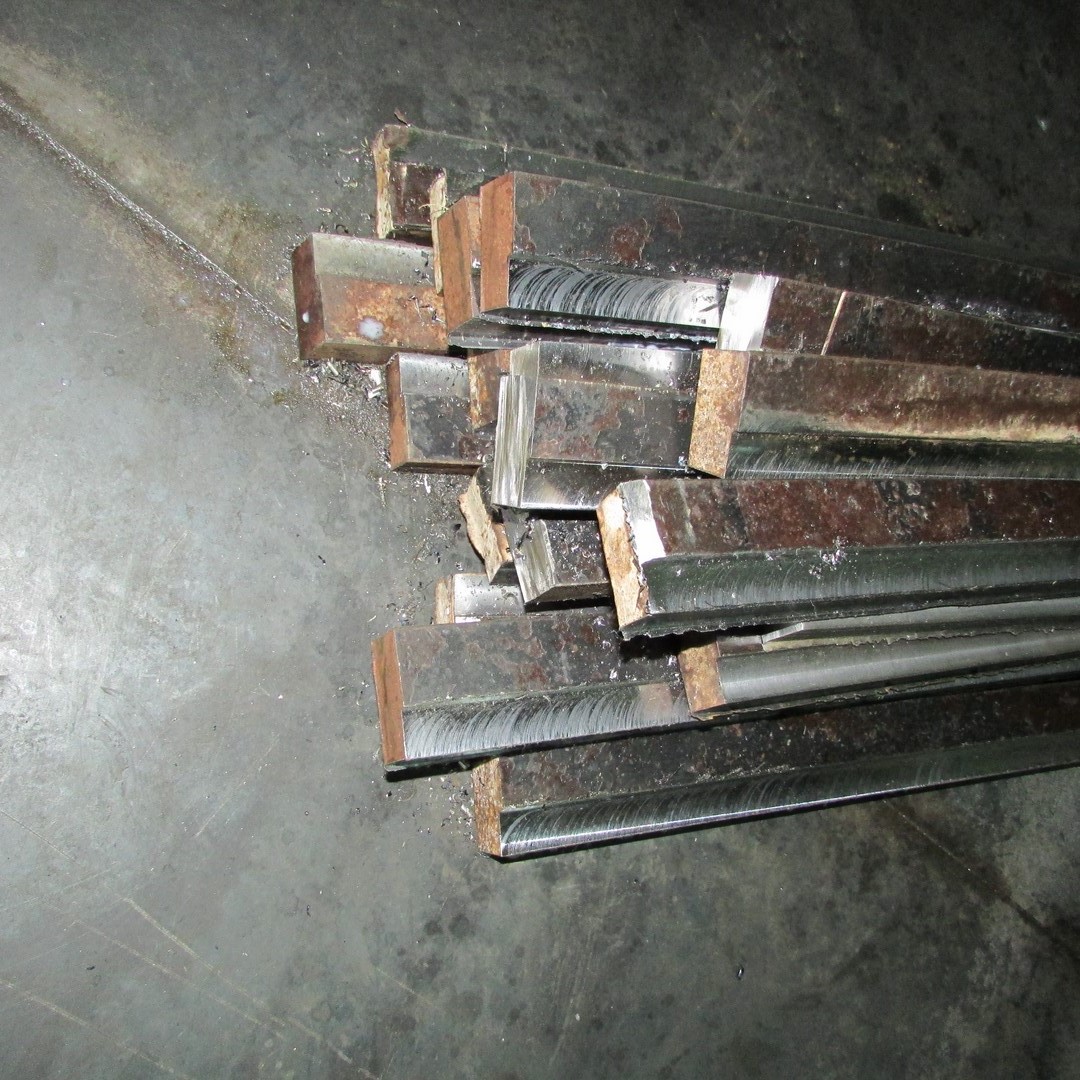

Фрезеровка б/у пластинками "закладных" под рельсы. Длина одной штуки 800мм. Общая длина 24метра.
IMG_0875 (Копировать).JPG (6130 просмотров) <a class='original' href='./download/file.php?id=173302&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (414.72 КБ)</a>
IMG_0877 (Копировать).JPG (6130 просмотров) <a class='original' href='./download/file.php?id=173303&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (341.65 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Chili
Мастер
Сообщения: 1277
Зарегистрирован: 07 окт 2015, 21:38
Репутация: 1074
Настоящее имя: Эдуард Чилиджян
Откуда: Таганрог
Контактная информация:

Re: Наш цех.

Сообщение Chili »

Да, что там , самолётный станок собрались строить :thinking: :hehehe: :hehehe: :hehehe:
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

3х6 поле, плазмогазорезка.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

Некоторые измерения.
Тиски, китай есть паспорт где стоит штамик. Ручкой пометки что прошло ОТК. Все размеры в допуске +-5мкм.

Куплено 8 таких тисков. Куплено двумя партиями по 4шт. Первая партия пришла что на фото, с лазерной маркировкой. Через месяц купил другую партию у того же продавца на Тао. Как нибудь нужно все в один размер перешлифовать. Сверху губки в разброс 5мкм, а вот куда устанавливаются параллельки(цифры на фото). Друга партия уже пришла с разбросом +-0,2мм без гравировки :hehehe: Тиски устанавливались все в одно и тоже место, измерялось по несколько раз.

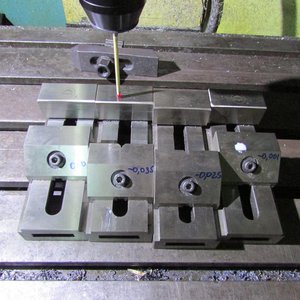

Измерения на фото:
IMG_0888 (Копировать).JPG (6040 просмотров) <a class='original' href='./download/file.php?id=173496&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (293.79 КБ)</a>

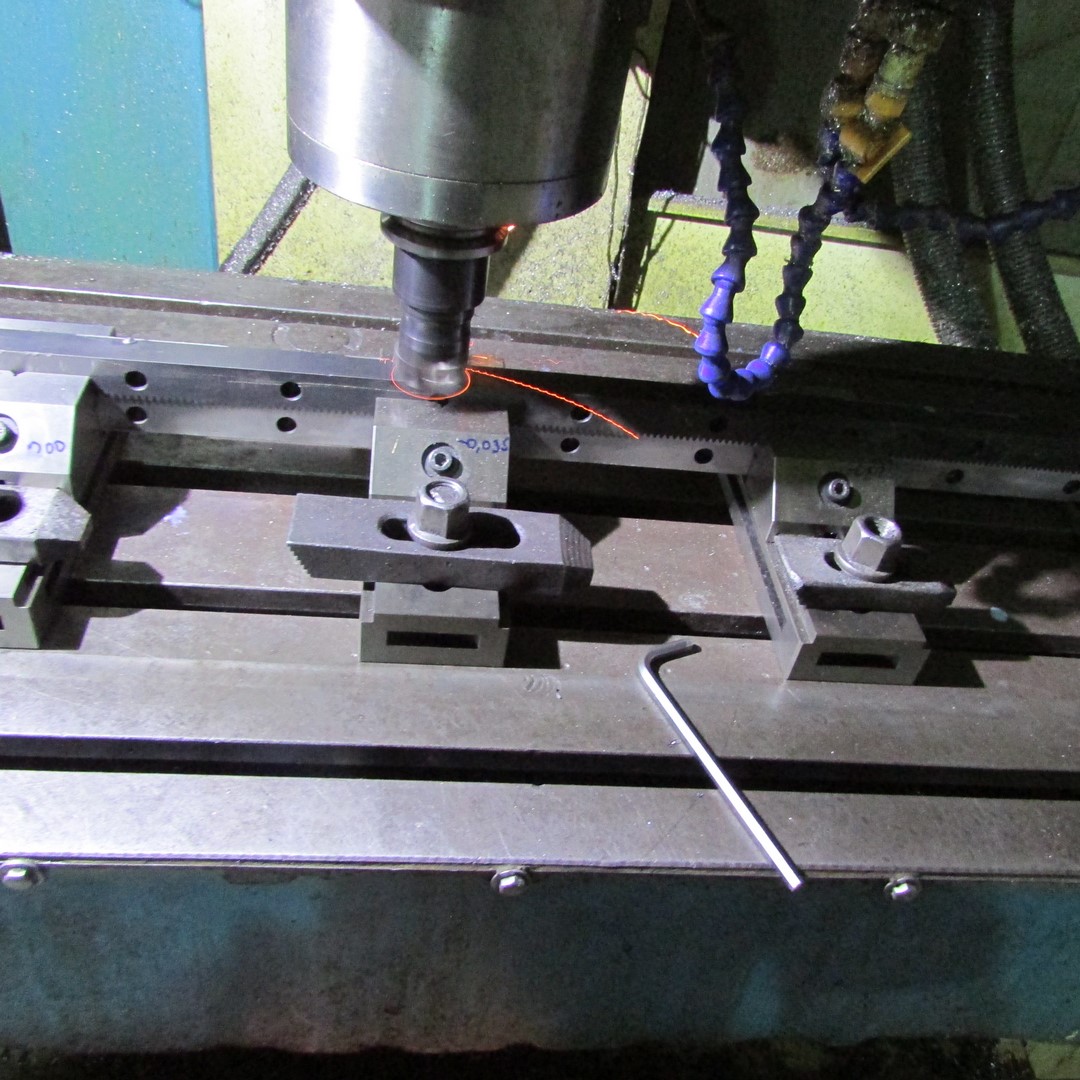

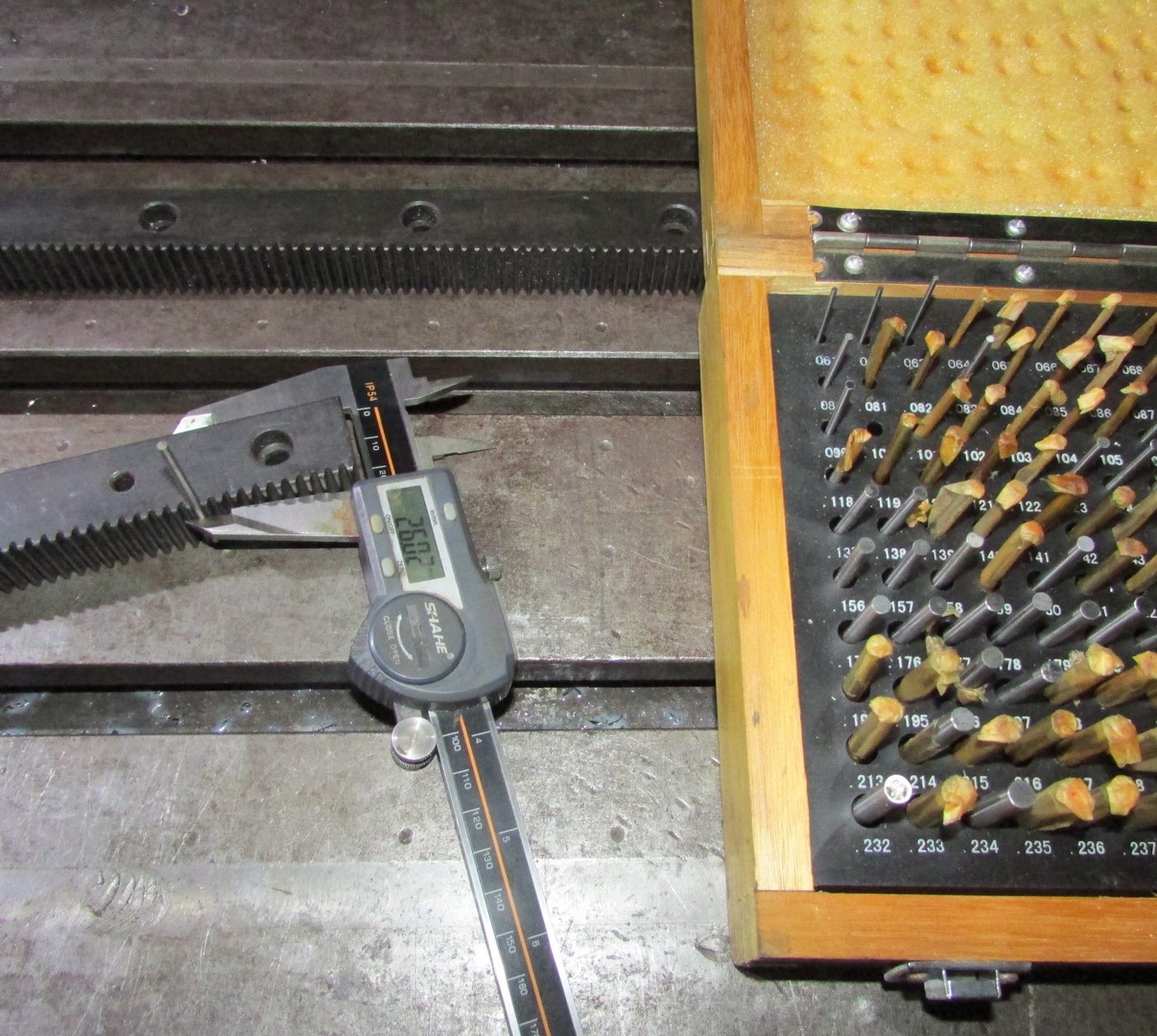

Далее. Зубчатые рейки длиной 1500мм. Если померить размер с одного и другого конца разброс +-0,5мм. Каждая рейка отличается по размеру от других. 20шт реек. Измерялось так:
IMG_0887 (Копировать).JPG (6040 просмотров) <a class='original' href='./download/file.php?id=173495&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (360.36 КБ)</a>
Все рейки фрезеруем в один размер, так как их устанавливаем в упор рельсов.
IMG_0898 (Копировать).JPG (6040 просмотров) <a class='original' href='./download/file.php?id=173498&sid=c6d49d15bb8b7186b196c955f15a74b0&mode=view' target=_blank>Загрузить оригинал (267.84 КБ)</a>
Вывод: как платим, то и получаем :roll:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Наш цех.

Сообщение Serg »

aftaev писал(а):Сверху губки в разброс 5мкм, а вот куда устанавливаются параллельки(цифры на фото). Друга партия уже пришла с разбросом +-0,2мм без гравировки :hehehe: Тиски устанавливались все в одно и тоже место, измерялось по несколько раз.
А если поменять их местами?.. :)
В смысле задиры/царапины на столе сошлифовал предварительно? :)
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
vinhest
Опытный
Сообщения: 180
Зарегистрирован: 19 мар 2016, 23:15
Репутация: 20
Настоящее имя: oleg
Контактная информация:

Re: Наш цех.

Сообщение vinhest »

aftaev писал(а): Общая длина 24метра.
aftaev писал(а):Далее. Зубчатые рейки длиной 1500мм.

Да уж смотрю один в один как осенью в приемке на больших ОЦ
стояли . мог тебе таких метров 50 наснимать..))
там аккурат рейки на таких планках стояли..
вороненые звонкие..и модуль примерно такой
тут постил фото..
viewtopic.php?f=146&t=6965&start=400
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

UAVpilot писал(а):А если поменять их местами?..
В смысле задиры/царапины на столе сошлифовал предварительно?
Все измерялось в одном месте стола. Ренишоу стоит на месте, а под него в одно и тоже место нас столе подсовываем тиски и измеряем. Измерял по три раза. В начале 1,2,3,4 тиски их подписал. Потом опять 1,2,3,4 сравнивал с предыдущим измерением что написано на тисках. Разброс между 1,2,3 измерением 1-2мкм. Это не задиры на столе или мусор.
Верх губок, там как по паспорту +-5мкм, а внизу куда устанавливается деталь или параллельки, вот там разброс большой.

Вторая партия тисков, там без измерения все видно. Ставишь их вряд, сверху проверочную линейку, и вся ходуном ходят.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Наш цех.

Сообщение aftaev »

vinhest писал(а):Да уж смотрю один в один как осенью в приемке на больших ОЦ
стояли . мог тебе таких метров 50 наснимать..))
Рейки зубчатые нужно выставлять по зубам. Меж зубов вставляется цилиндрик шлифованный и по нему обкатываемся.
Можно купить фирмовые рейки и не дорабатывать. Нам нравиться дорабатывать ;)

Все эти измерения для тех кто: подскажите надежного продавца. Купить у одного и того же продавца, за одну и туже цену и по одним и тем же ссылкам, можно получить товар разного качества.
Купить тиски за 35$ https://item.taobao.com/item.htm?spm=a2 ... =10#detail и ждать что они будут прецизионные не стоит.
Кто нибудь у нас, за таку цену, будет изготавливать подобные тиски пусть даже без шлифовки? :hehehe:

Покупаем за дешево, готовимся дорабатывать напильником. Для нас это не проблема.
