Столярные работы (Dag-tools)

Показываем свои изделия, гордимся, хвастаемся, завидуем.
Kiriller
Мастер
Сообщения: 984
Зарегистрирован: 09 янв 2017, 20:21
Репутация: 124
Настоящее имя: Кирилл
Откуда: Жуковский, М.О.
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение Kiriller »

У вас на сайте (это же он вначале видео?) ошибка- написано приспособлениИ. И на ютубе тоже.
Kiriller
Мастер
Сообщения: 984
Зарегистрирован: 09 янв 2017, 20:21
Репутация: 124
Настоящее имя: Кирилл
Откуда: Жуковский, М.О.
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение Kiriller »

А, по делу то забыл!
Зачем бесступенчатая регулировка угла? Разве ножы не под определенным углом точатся?
Аватара пользователя
aegis
Мастер
Сообщения: 3171
Зарегистрирован: 22 мар 2012, 06:59
Репутация: 1810
Настоящее имя: Михайло
Откуда: Україна, Конотоп=>Запоріжжя=>Харьків

Re: Столярные работы (Dag-tools)

Сообщение aegis »

ну принесли ніж в якому вже заправлений певний кут... простіше підрівняти старий ніж знімати кучу матеріалу
нікому нічого не нав'язую.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

nevkon писал(а):Наверное не жесткости не хватает, а слишком большое смещение каждого слоя. Советую при таких операциях что-то загородительное построить иначе абразив на движущиеся части попасть может. За те несколько секунд в видео уже видно сколько насыпало (что кстати косвенно подтверждает что слишком много пытается снять за проход).
Съем идет по 0.005 мм. У станка направляющие и ШВП скрыты.
Воде бы нет так много под конец! :thinking:
Kiriller писал(а):У вас на сайте (это же он вначале видео?) ошибка- написано приспособлениИ. И на ютубе тоже.
Поправил :shock: Спасибо.
Kiriller писал(а):А, по делу то забыл!
Зачем бесступенчатая регулировка угла? Разве ножы не под определенным углом точатся?
Иногда так надо бывает.
Chili
Мастер
Сообщения: 1277
Зарегистрирован: 07 окт 2015, 21:38
Репутация: 1074
Настоящее имя: Эдуард Чилиджян
Откуда: Таганрог
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение Chili »

Магомед,я думаю ,что нужно приспособление на станок ставить без подкладки из мдф или дсп, оправку по длине нужно укоротить насколько это возможно в Ваших условиях и еще одно нужно резать переферией круга ,а не торцом..приспособу нужно на 90 градусов повернуть или нож по другому ставить(наверно так проще, чем приспособу крутить) . Самое главное ,что есть и работает :good:
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

Доброго времени суток - Мир дому вашему!

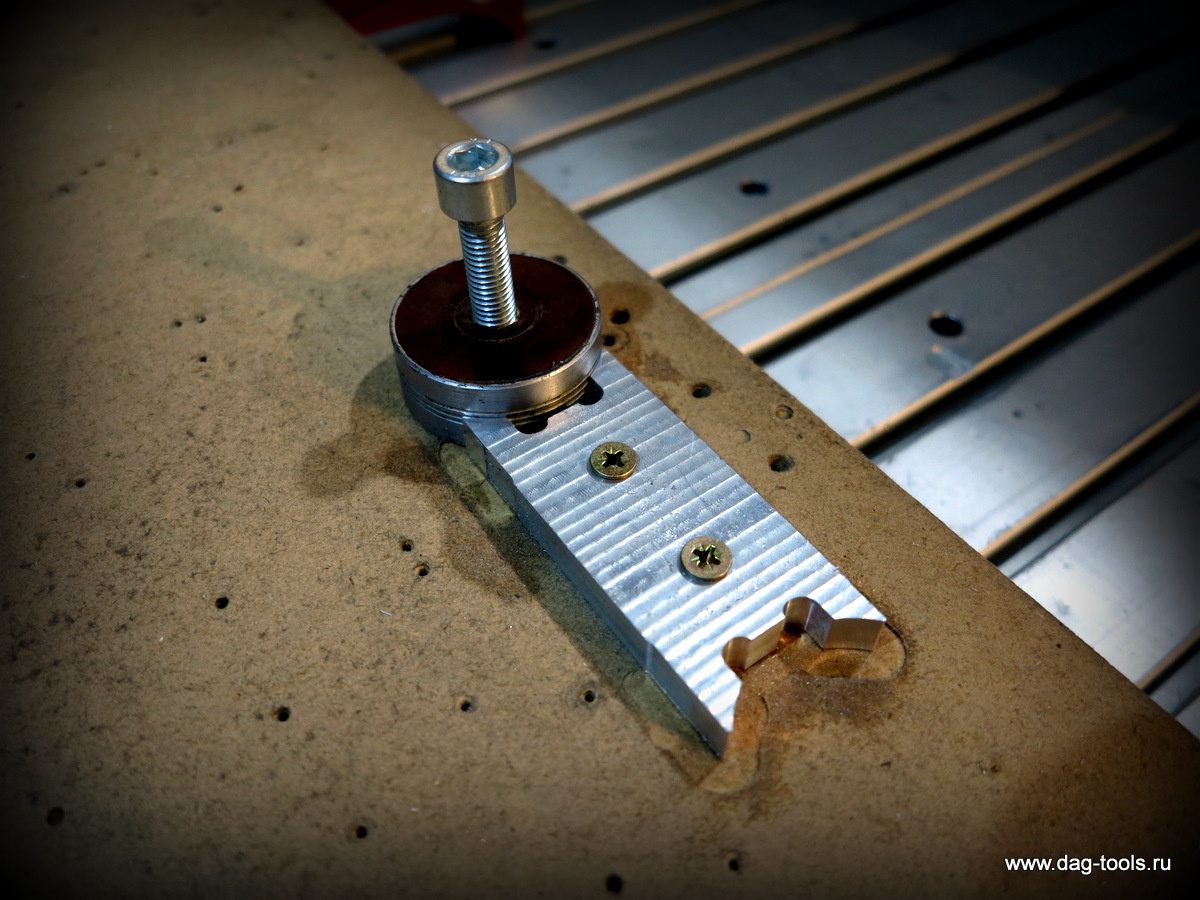

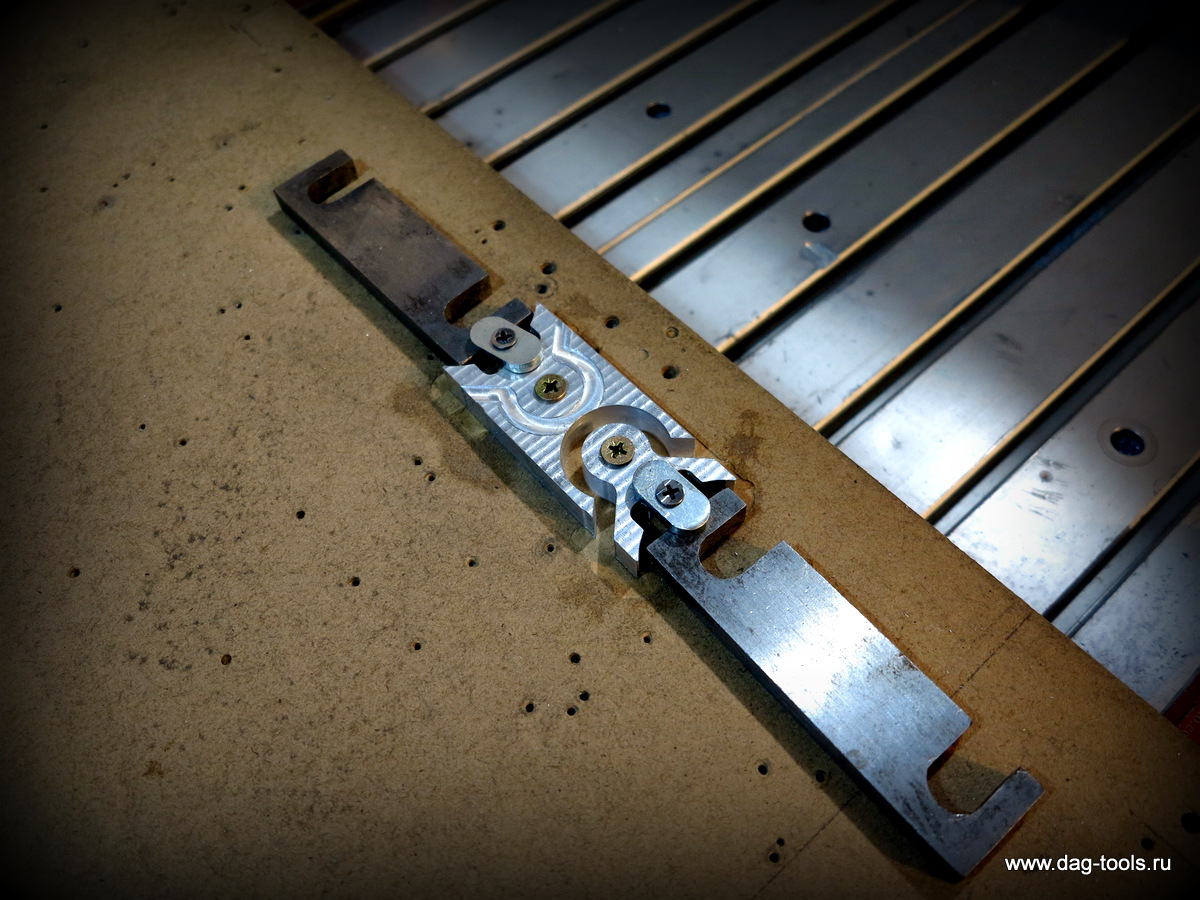

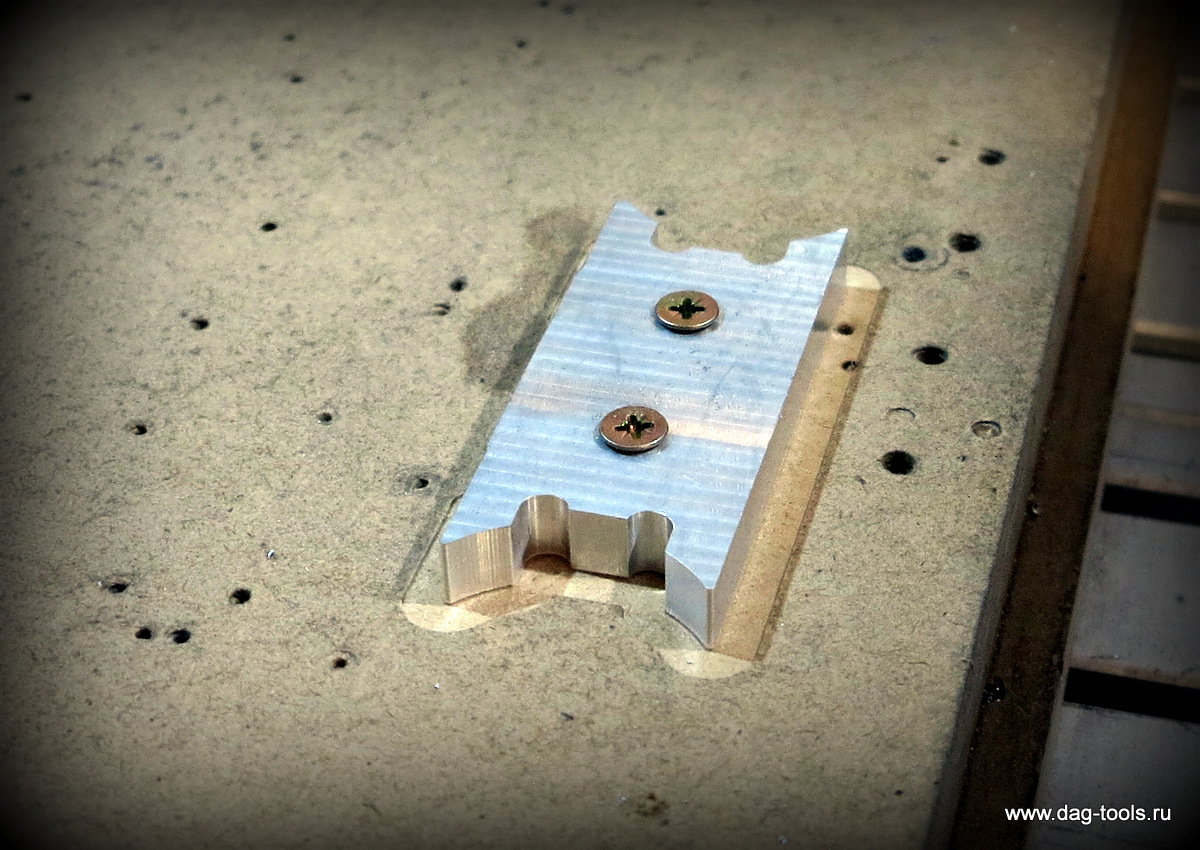

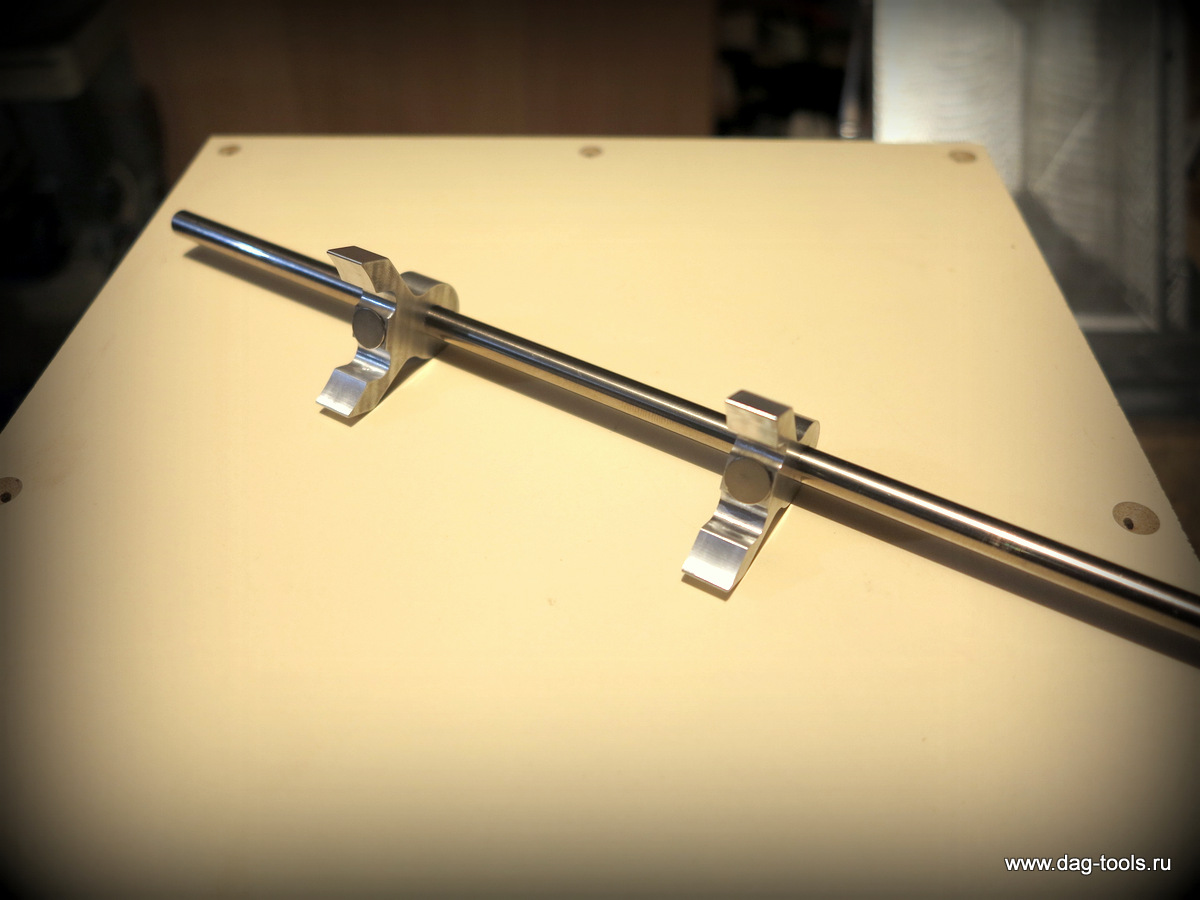

После того как был реализован проект "Приспособление для заточки фуговальных ножей GPK V 1.0 Dag-tools на ЧПУ станке", были заточены и доведены ножи станка, выяснилось самое интересное. У меня то нет приспособления для установки ножей, к рейсмусу jet 12. На скорую руку пришлось мудрить приспособление для выставления ножей рейсмуса jet 12. После некоторых вылазок на просторы интернета, облюбовал себе самую простую приспособу.​
maxresdefault.jpg (6599 просмотров) <a class='original' href='./download/file.php?id=156350&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (90.38 КБ)</a>


Далее как и у всех у нас зачесались руки, мысли судорожно начали поступать в седую голову. Ну и пошло понеслось метание из стороны в сторону по мастерской, в поиске наиболее подходящего куска дюраля, под задумку. В считанные минуты набросал в Autodesk Inventor проект (модель). Уже спустя где то час, станок как ни в чем не бывало фрезеровал мою задумку. Результаты нескольких часов выкладываю на ваше обозрение, критику, и предложение по улучшению и модификацию.​
001.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156335&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (325.42 КБ)</a>
002.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156336&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (379.96 КБ)</a>
003.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156337&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (299.29 КБ)</a>
004.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156338&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (369.17 КБ)</a>
005.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156339&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (356.42 КБ)</a>
007.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156340&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (322.81 КБ)</a>
008.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156341&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (321.91 КБ)</a>
009.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156342&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (372.58 КБ)</a>
010.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156343&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (369.72 КБ)</a>
012.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156344&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (164.64 КБ)</a>
012.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156344&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (164.64 КБ)</a>
013.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156345&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (191.09 КБ)</a>
014.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156346&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (230.13 КБ)</a>
016.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156347&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (198.21 КБ)</a>
017.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156348&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (182.1 КБ)</a>
018.JPG (6599 просмотров) <a class='original' href='./download/file.php?id=156349&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (181.33 КБ)</a>

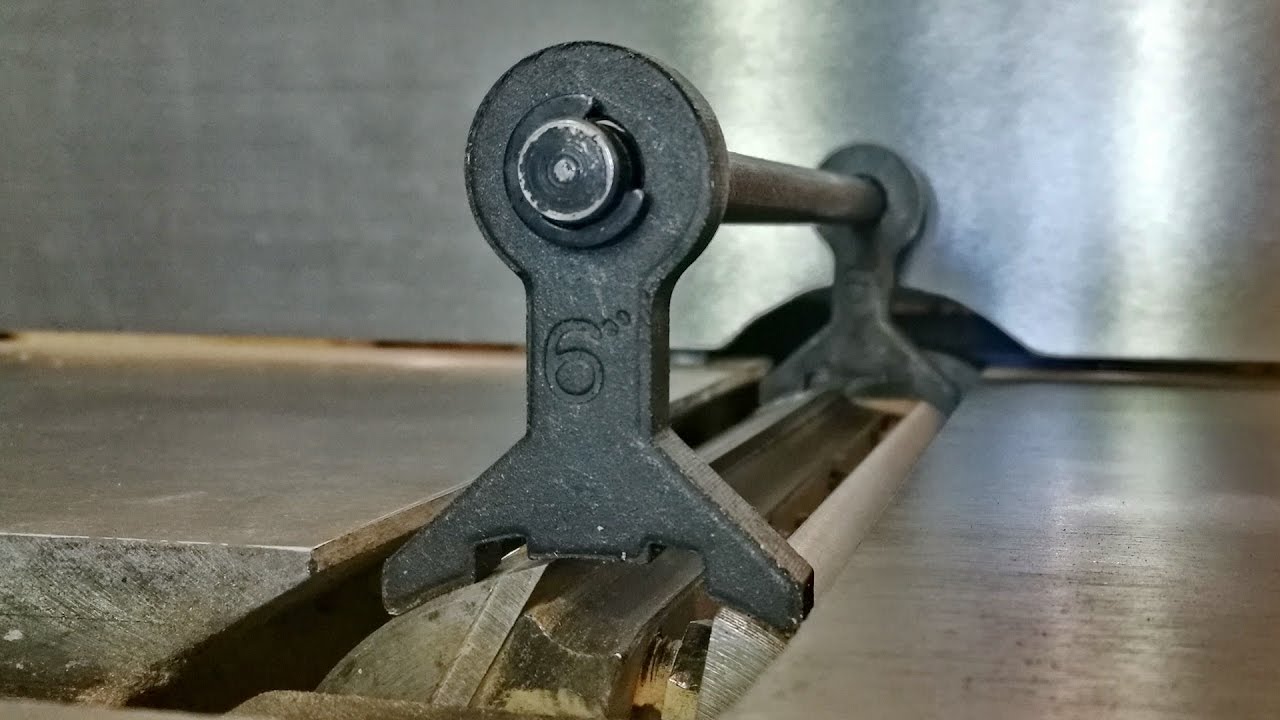

После я установил и наладил ножи, запустил тестовую заготовку, результатом сказать что я доволен, это значит ничего не сказать! Больше всего меня порадовали ножи, заточенные мною. Не знаю, может я преувеличиваю, но такого результата у меня не было на стороне еще ни разу.​

С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

Мир дому вашему - Добрый вечер друзья!

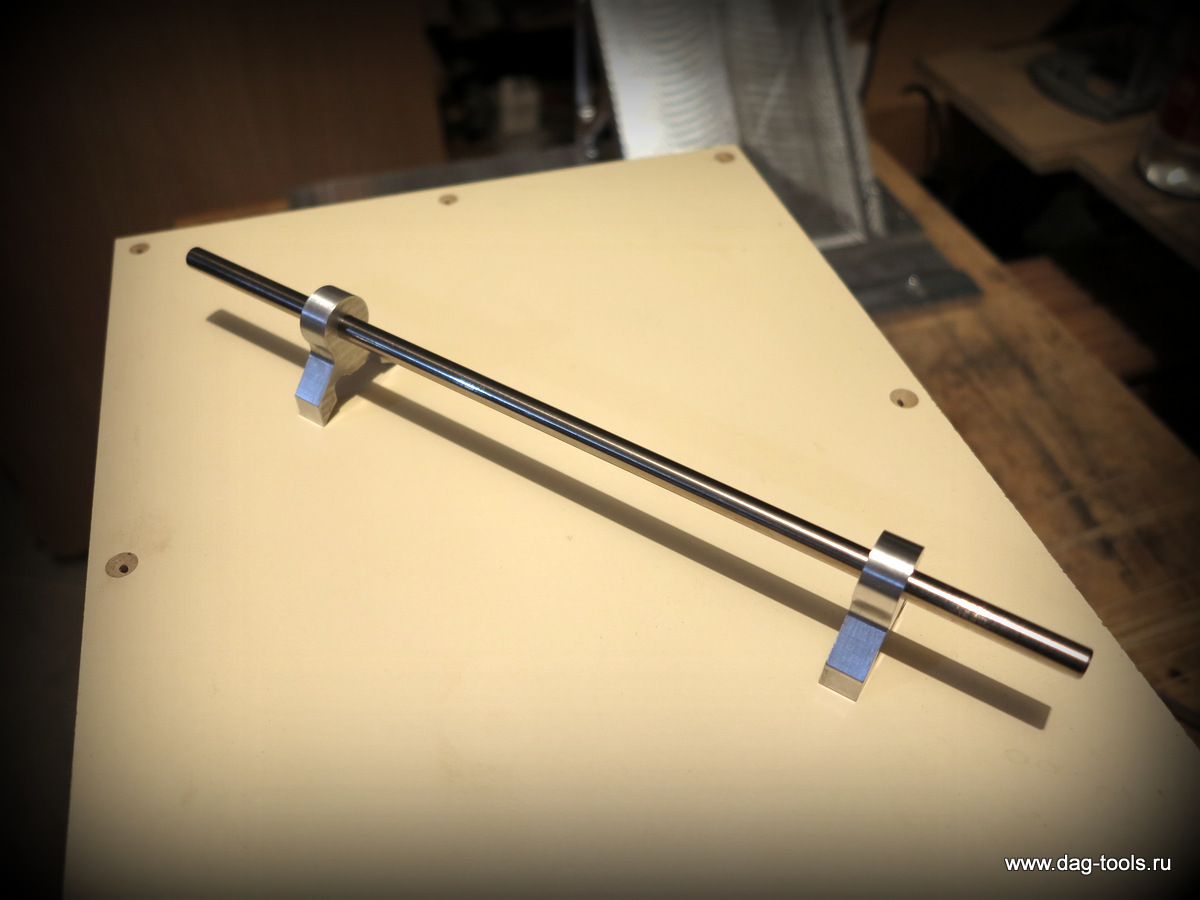

Ну что же дорогие мои друзья. Вот и этот проект, можно считать закрытым. Не смотря на то что прошло много времени, было потрачено уйму времени, потрачено не мало сил, материала и ресурсов. Считаю что оно того стоило, хотя можно смело сказать что этот проект был самым трудным из всех что я реализовывал. Ну теперь все это позади. Завтра его пакую и отправляю к заказчику.
002.JPG (6487 просмотров) <a class='original' href='./download/file.php?id=156916&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (349.01 КБ)</a>
003.JPG (6487 просмотров) <a class='original' href='./download/file.php?id=156917&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (313.1 КБ)</a>
004.JPG (6487 просмотров) <a class='original' href='./download/file.php?id=156918&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (311.75 КБ)</a>
005.JPG (6487 просмотров) <a class='original' href='./download/file.php?id=156919&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (345.41 КБ)</a>
006.JPG (6487 просмотров) <a class='original' href='./download/file.php?id=156920&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (354.16 КБ)</a>
008.JPG (6487 просмотров) <a class='original' href='./download/file.php?id=156921&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (268.45 КБ)</a>
Немого видео, для общего понимания.

https://youtu.be/6QqrVn4yqYA https://youtu.be/17o6hb8-pTI

С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

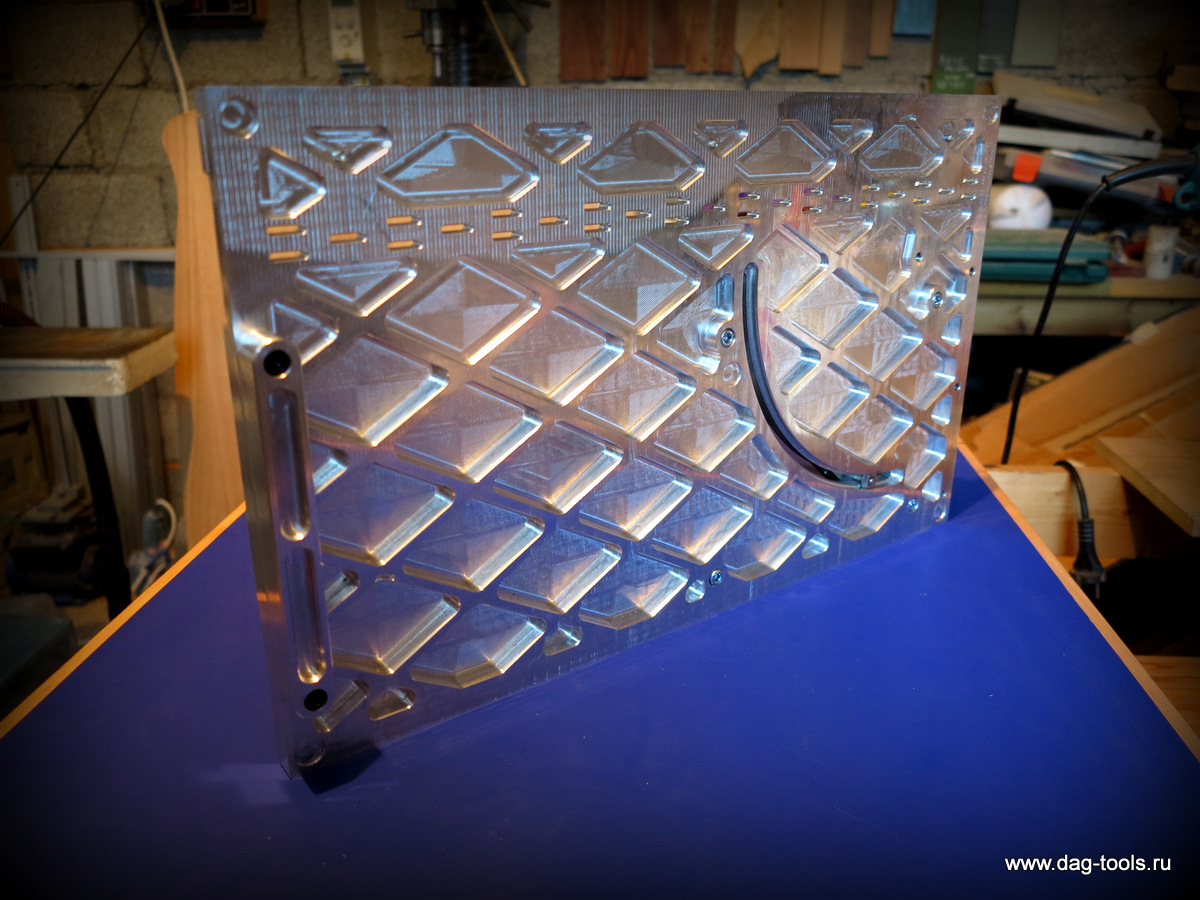

23.jpg (6318 просмотров) <a class='original' href='./download/file.php?id=157709&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (126.16 КБ)</a>
С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

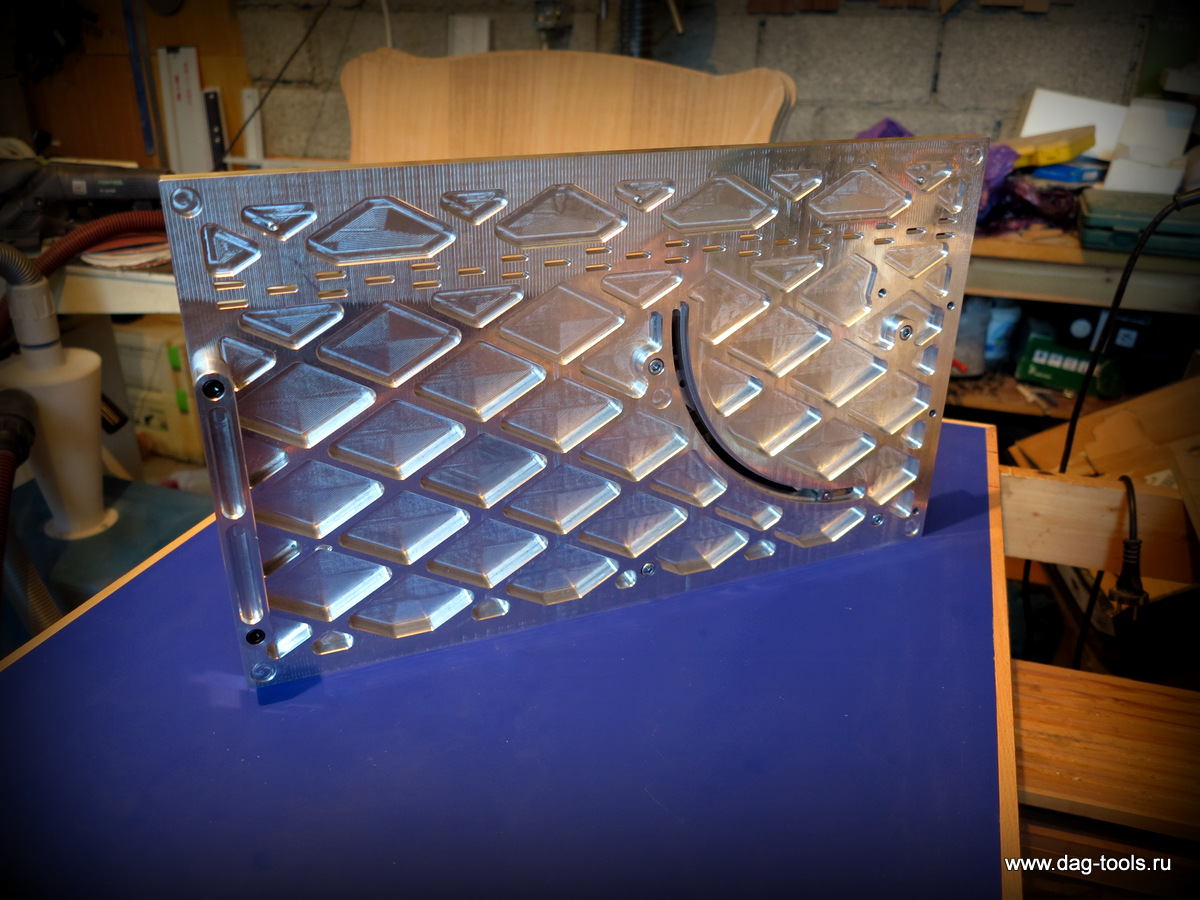

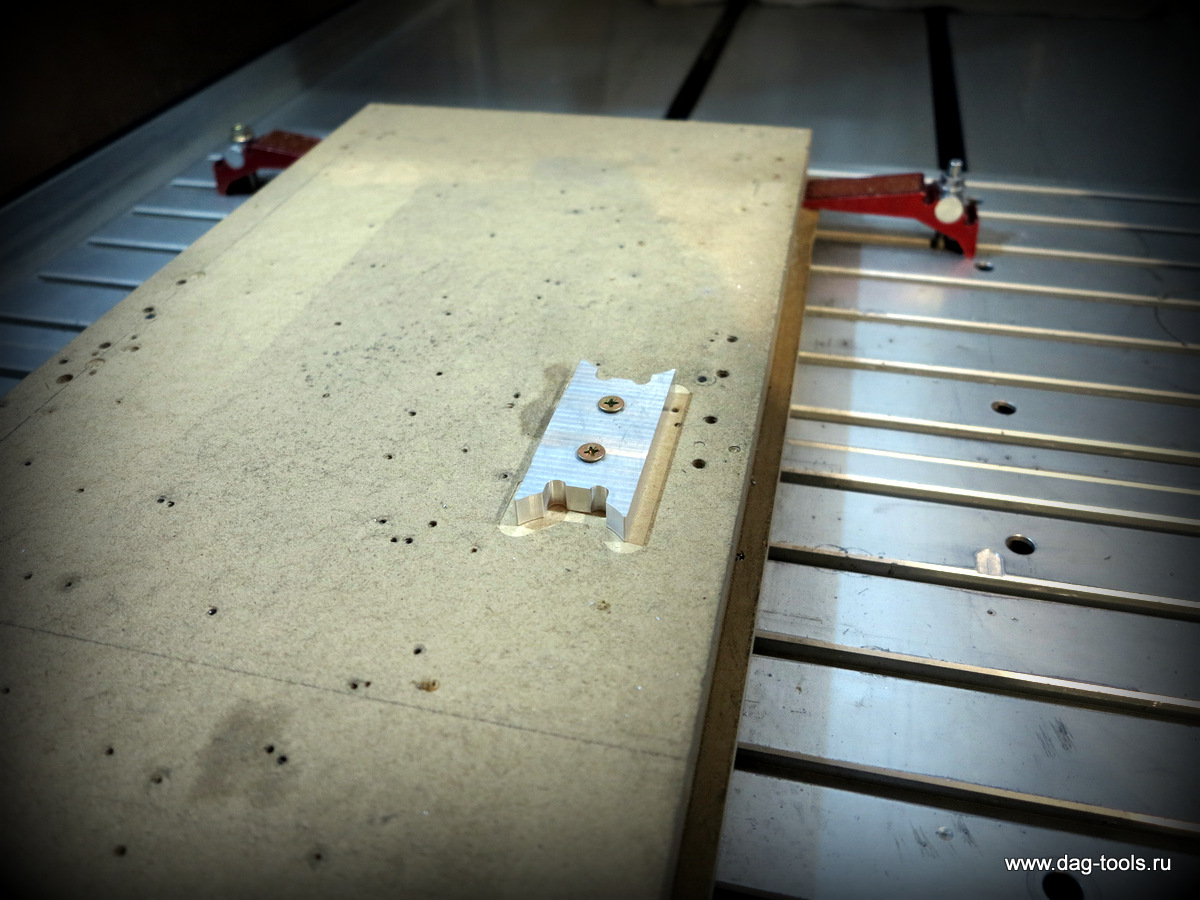

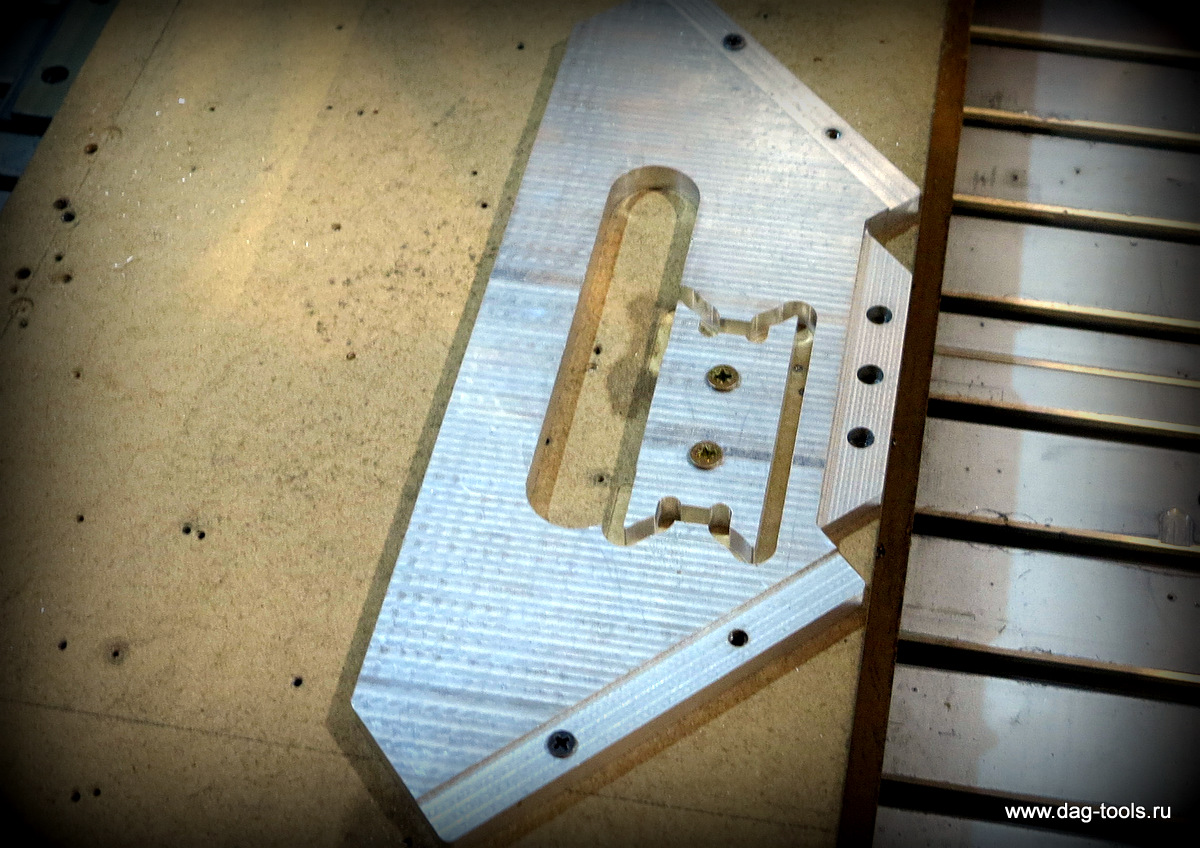

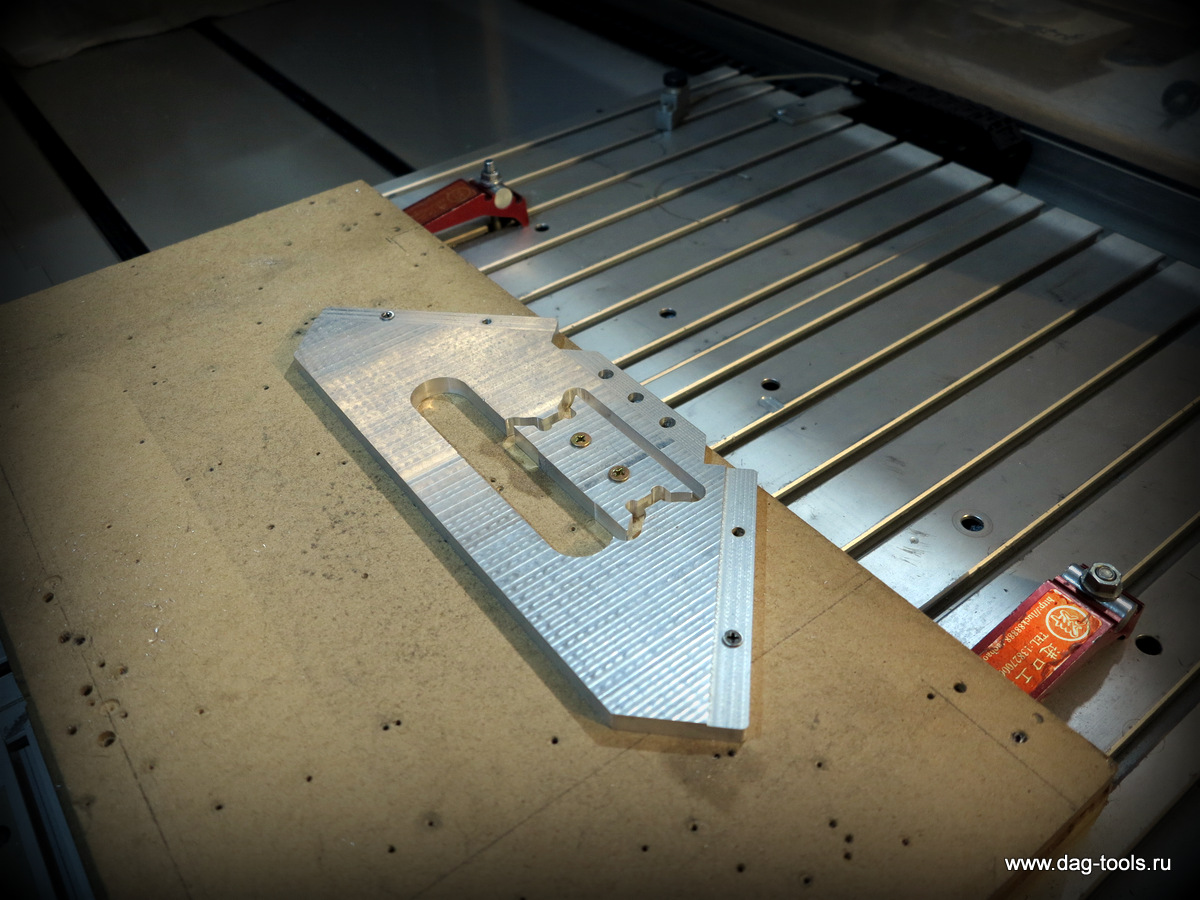

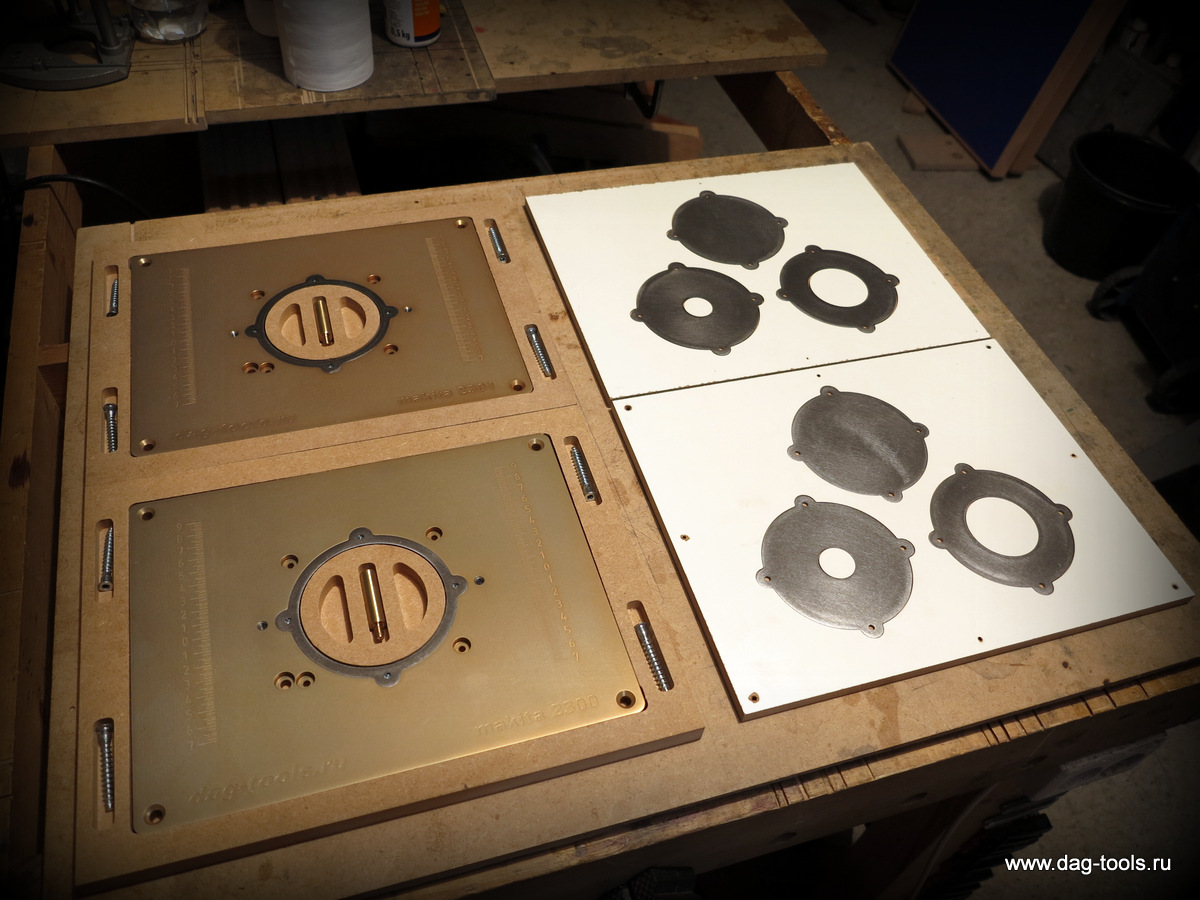

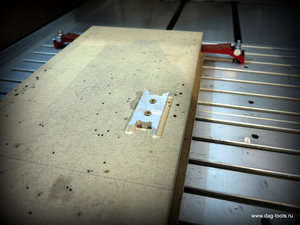

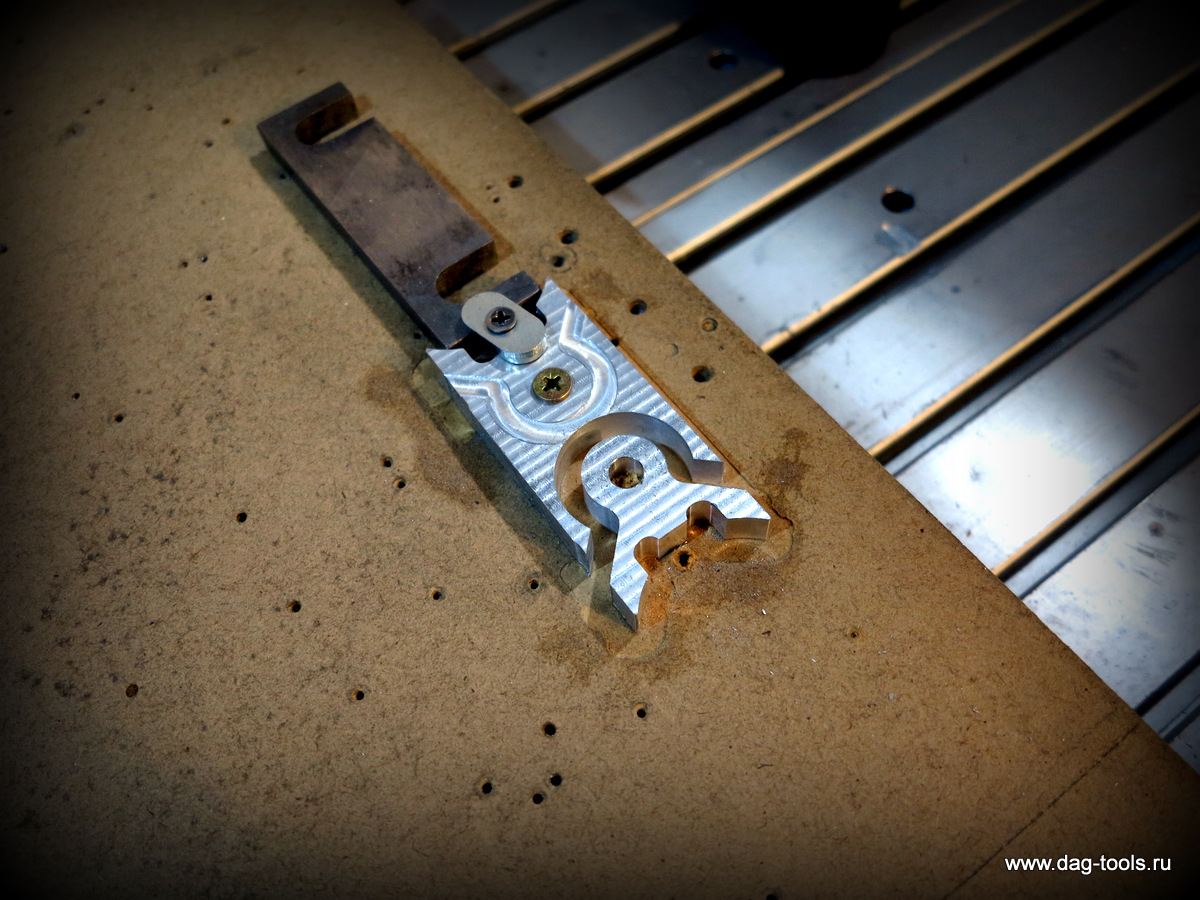

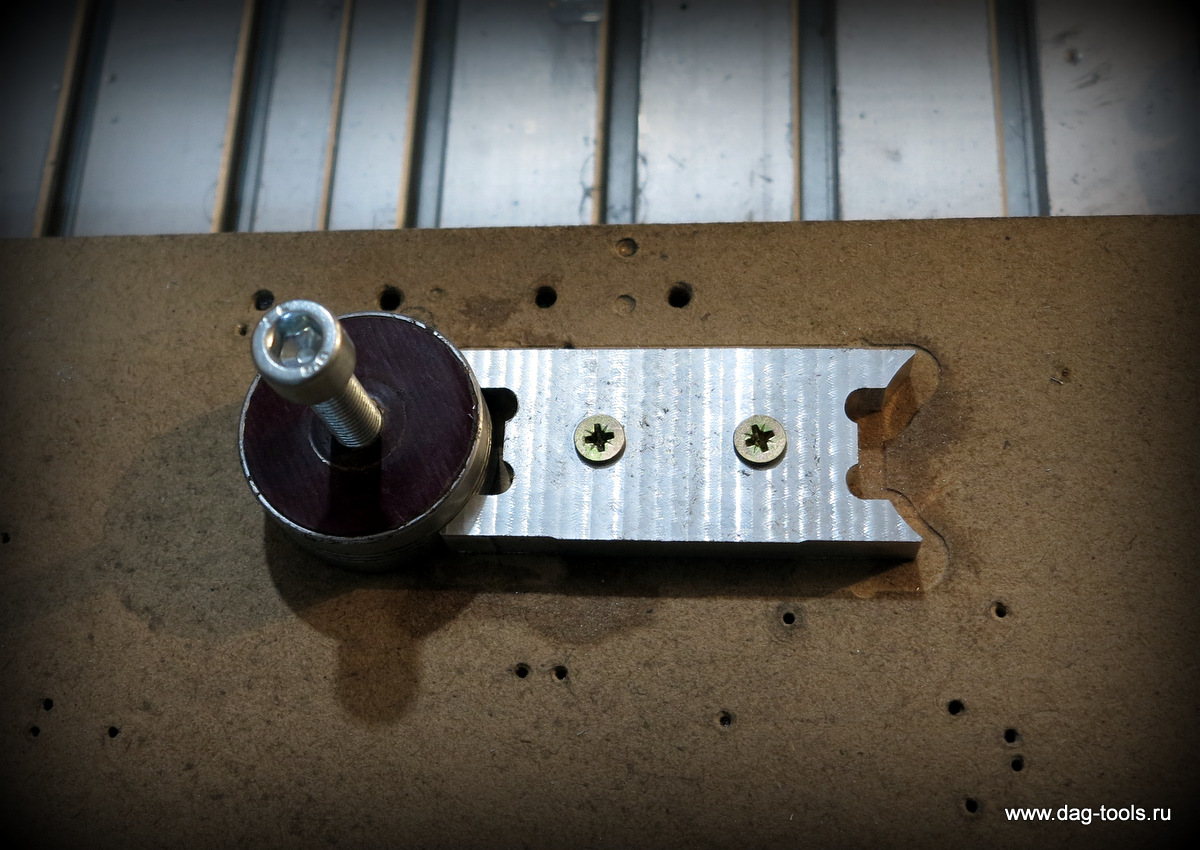

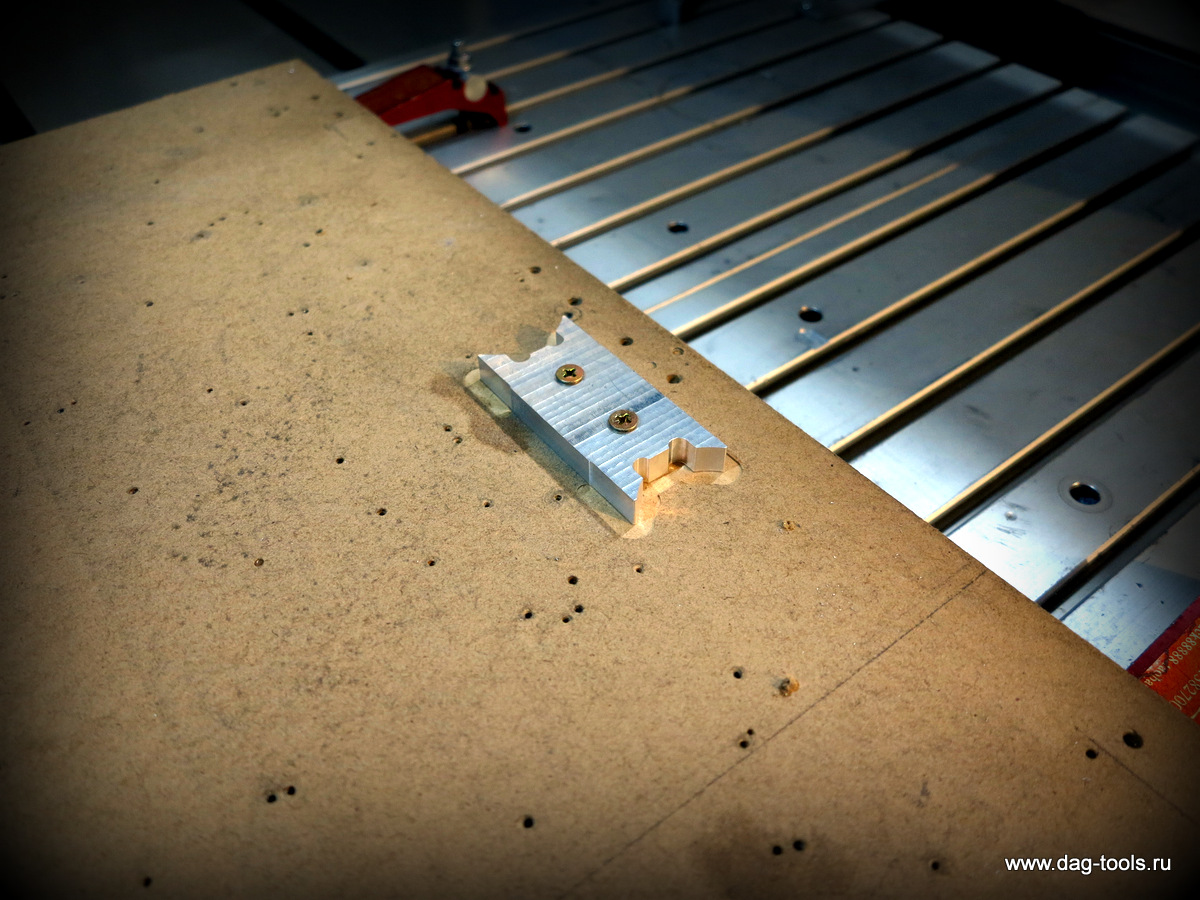

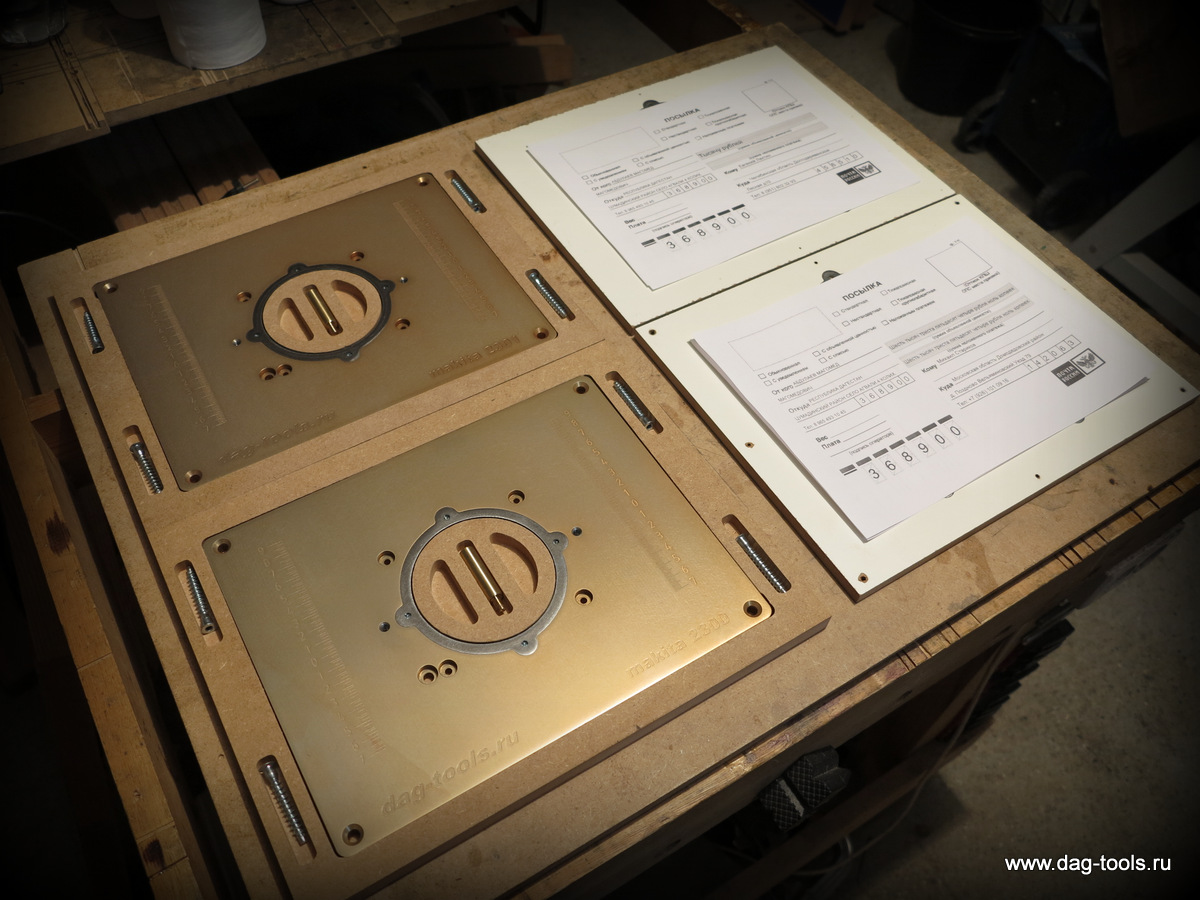

Пластина для фрезера Dag-tools
Фрезерные пластины

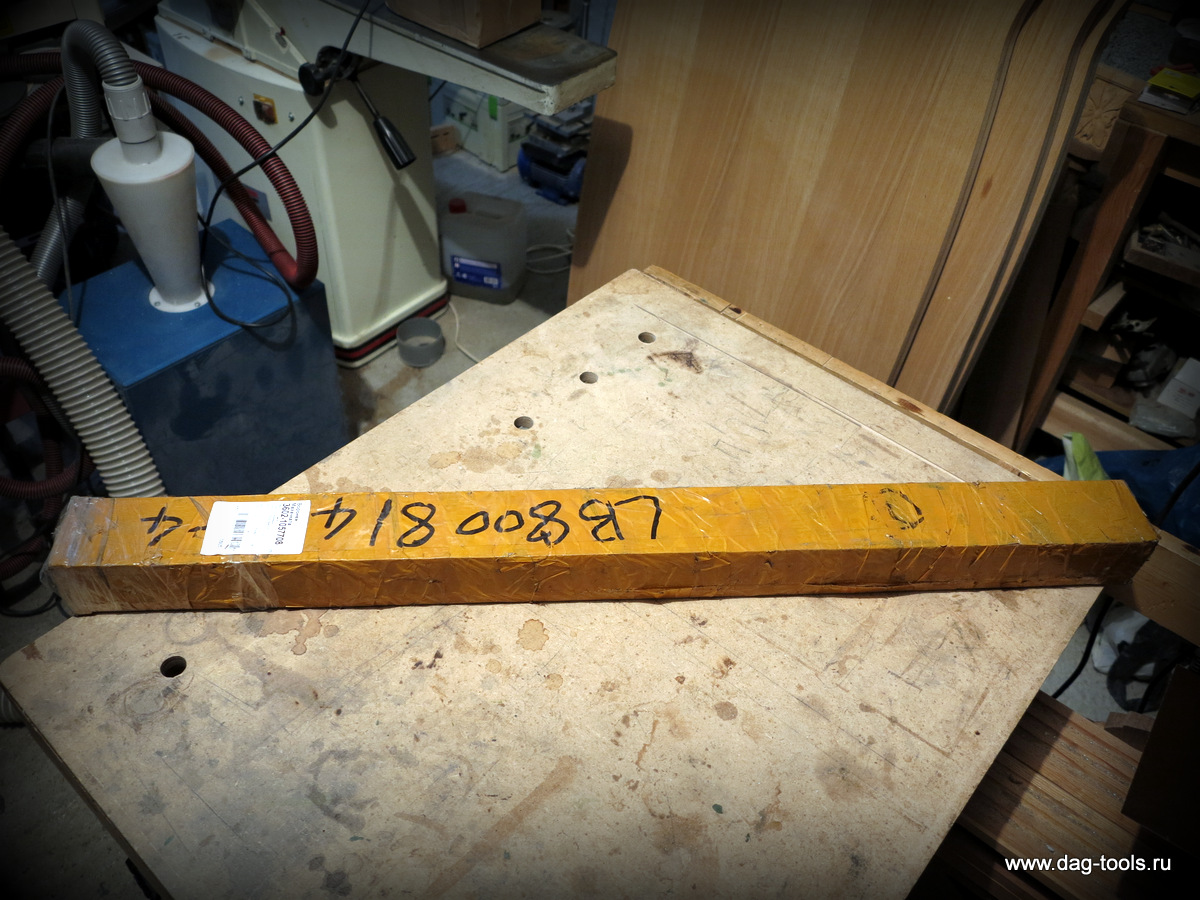

Золото на совершенно на новом материале для меня, 7175. Очередной барьер пройден. Осилил я анодирование в цвет золото на материале импортном 7175 (Импортный дюралюмин).
001.JPG (6208 просмотров) <a class='original' href='./download/file.php?id=158017&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (299.44 КБ)</a>
003.JPG (6208 просмотров) <a class='original' href='./download/file.php?id=158018&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (293.2 КБ)</a>
Немного видео:

https://youtu.be/p2zGcGQqqx4

Интенсивность изготовления 2 пластины в день.
С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

Доброго времени суток - Мир дому вашему!

Сегодня очередное пополнение в нашей мастерской. Не могу не поделиться этими приобретениями. Приобрел я их буквально на днях. На всем известном Directlot.ru. Прилетели они до меня как ни странно чень быстро, не смотря на расстояние пару тысяч верст, Питер - Махачкала. Не могу не сказать пару слов о продавце, очень хороший, порядочный и пунктуальный продавец Ольга. Отдельного внимание заслуживает то как были упакованы инструменты, это просто песня. Своими приобретениями я очень доволен, доволен что наконец мне удалось их купить, так как они для нас и в наших краях редкость. Речь идет о лекальных угольниках и о лекальной линейке мои друзья, габаритами чуть больше или меньше спичечного коробка. Порой подобного инструмента в нашем деле так не хватает, и ты не знаешь как быть, как обойтись. Вот тут на помощь и придут нам лекальный угольник и линейка.

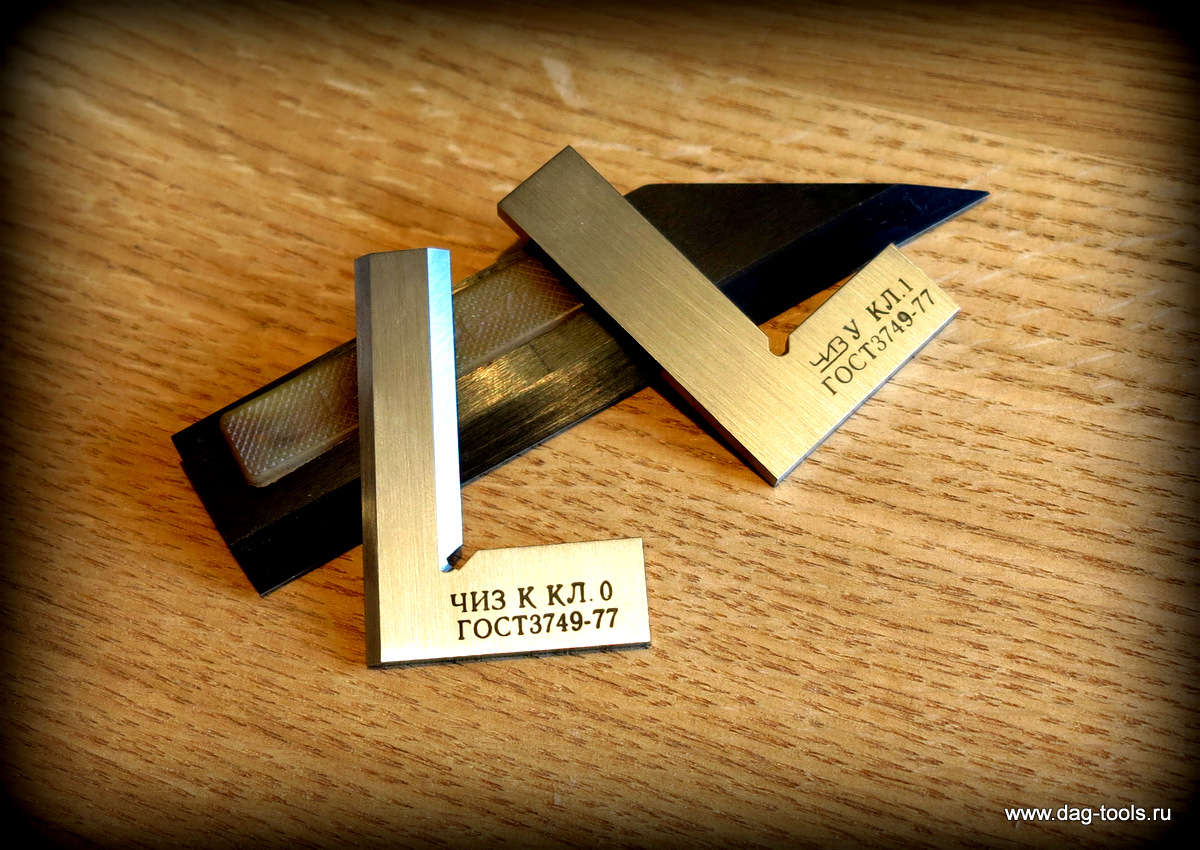

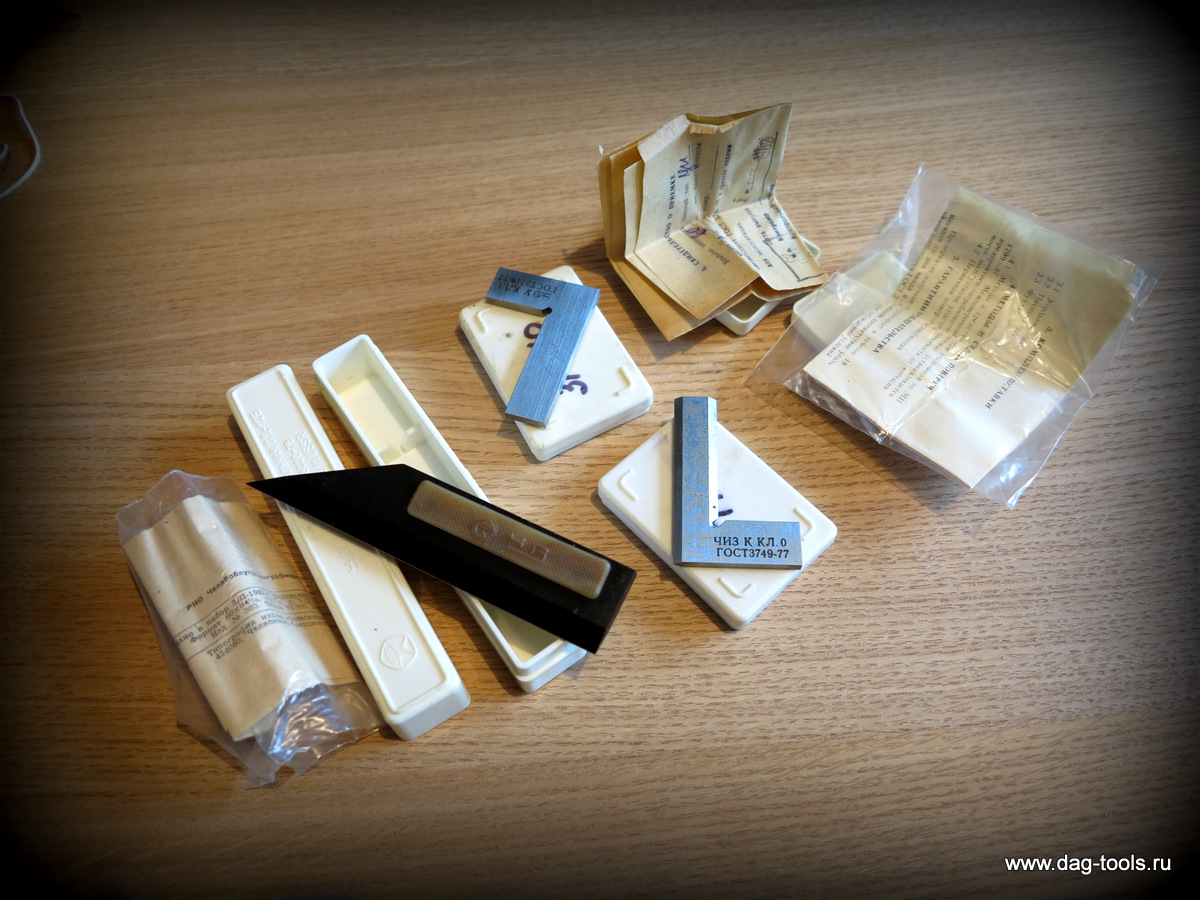

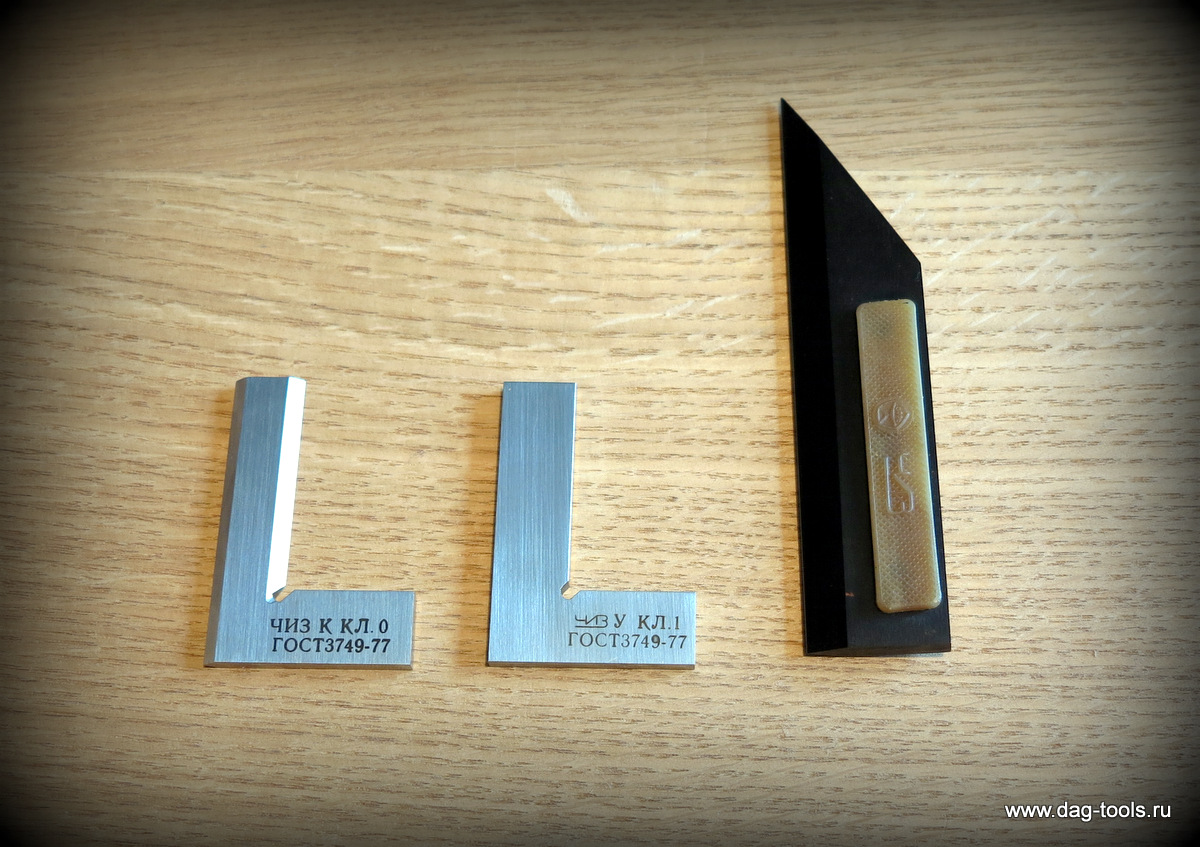

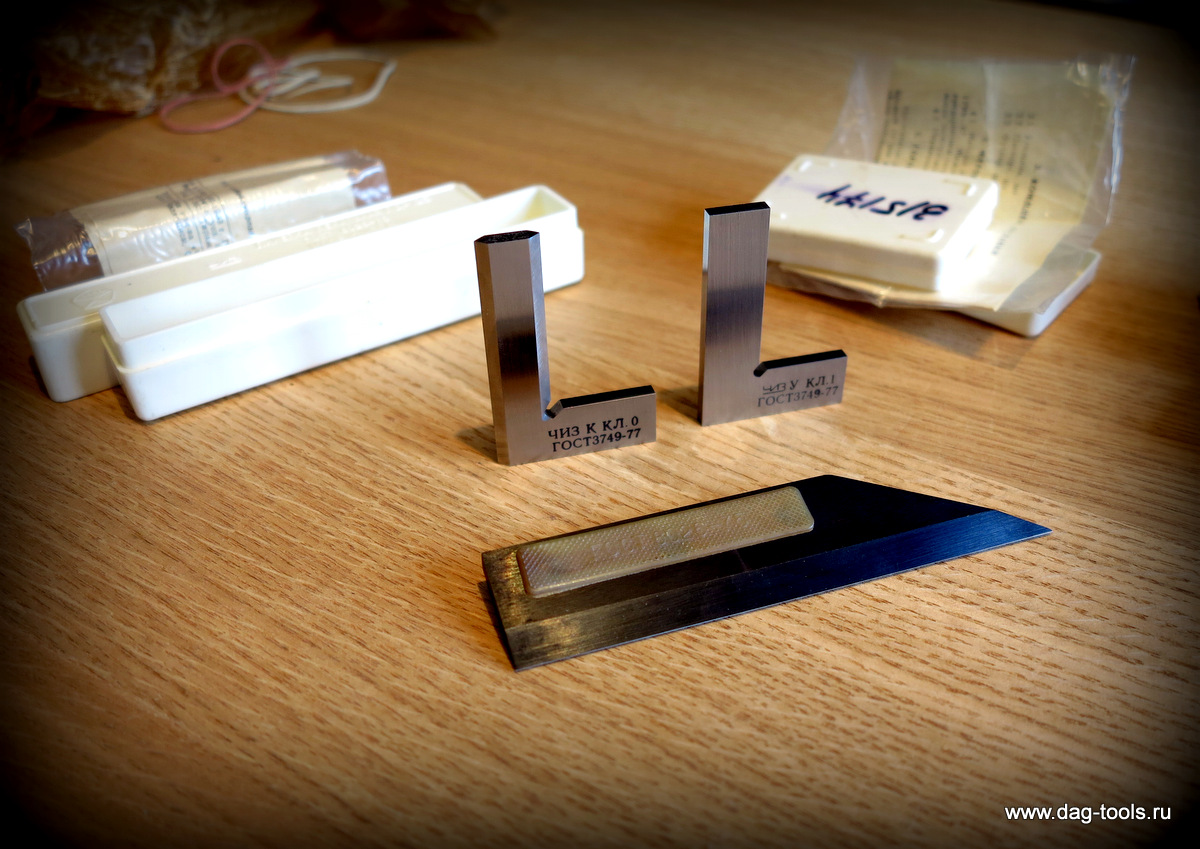

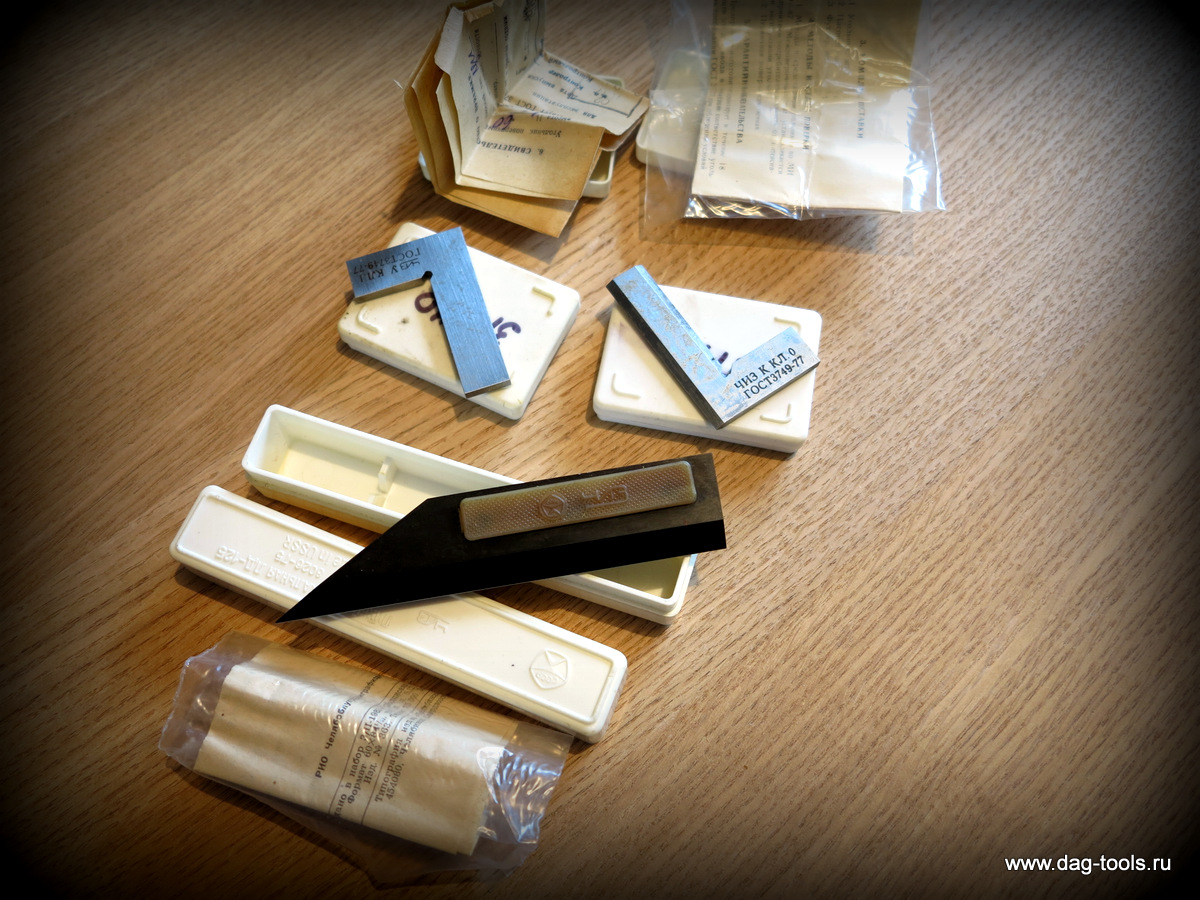

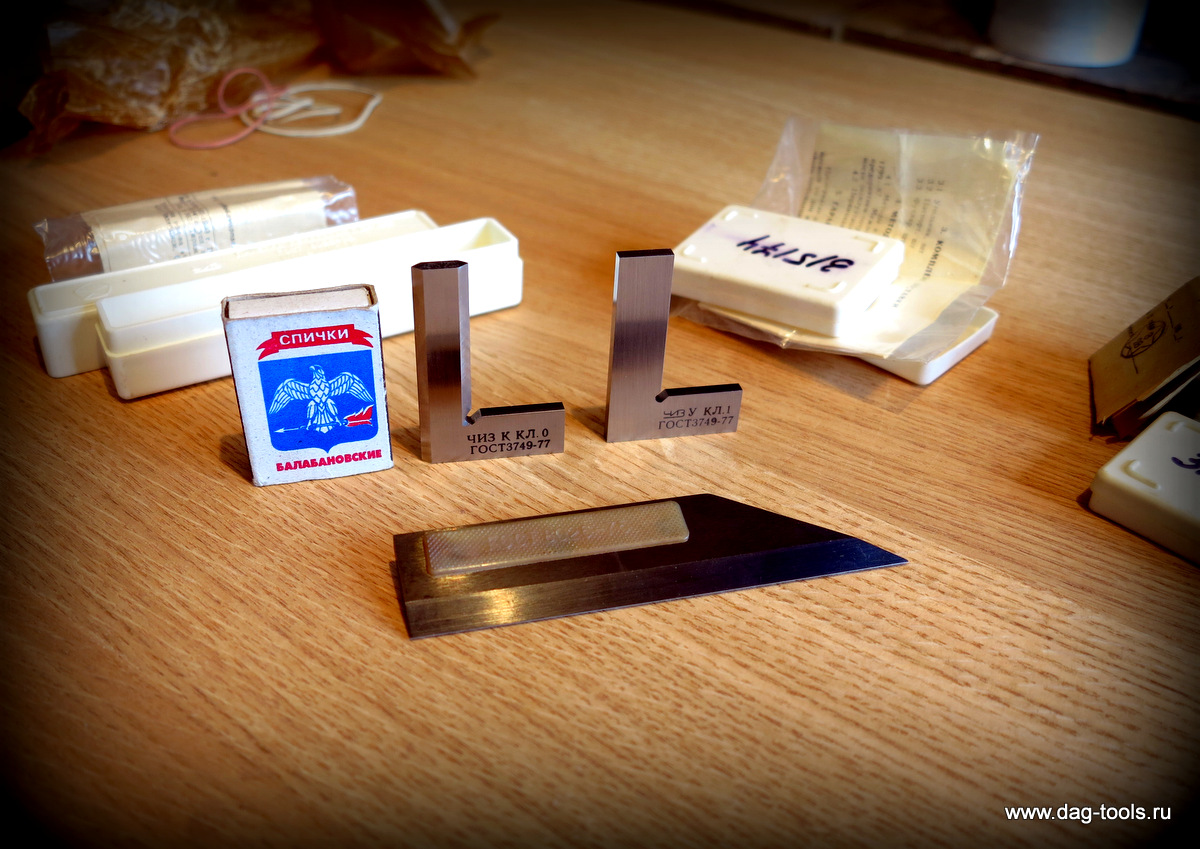

1. «Линейка лекальная ЛД -125 кл.0 ЧИЗ СССР»
2. «Угольник слесарный тип УП-60 класс 1 ЧИЗ»
3. «Угольник лекальный тип УЛП-60 кл.0 СССР»


У меня в наличии не было такого инструмента, разве что один угольник ЧИЗ. И то я не знал куда его повесить, где его положить, как беречь! Но теперь немного расширился парк моего точного инструмента. Вам наверное и не понять с какой тревогой, с каким трепетом я открывал эту посылочку. Меня невольно наполняли давно преданные забвению чувства гордости. Чувства гордости за "СССР", за могучую державу, за трудовой класс (за народ) из этой страны. Потому как на изделии гордо красуется надпись "Made in USSR". Порой когда приходится мне разбирать ту или иную технику, будь это печатная машинка, или станок фрезерный, токарный. Я начинаю понимать какая была могучая страна "СССР", какие были возможности у этой страны, у этого народа. Но параллельно с этими чувствами я понимаю, что мы потеряли, что мы не уберегли, и какой будет расплата за то что мы не умеем ценить что есть!? Ведь прошло уже не мало лет, как враги из внутри подорвали союз, подорвали основу на чем держался наш могучий союз. Но так и не смогли раскулачить и добить СОВЕТСКИЙ запас.
002.JPG (6150 просмотров) <a class='original' href='./download/file.php?id=158056&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (349.76 КБ)</a>
003.JPG (6150 просмотров) <a class='original' href='./download/file.php?id=158057&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (393.33 КБ)</a>
004.JPG (6150 просмотров) <a class='original' href='./download/file.php?id=158058&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (370.34 КБ)</a>
005.JPG (6150 просмотров) <a class='original' href='./download/file.php?id=158059&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (323.83 КБ)</a>
006.JPG (6150 просмотров) <a class='original' href='./download/file.php?id=158060&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (351.64 КБ)</a>
007.JPG (6150 просмотров) <a class='original' href='./download/file.php?id=158061&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (439.54 КБ)</a>
Немного видео:
https://youtu.be/TgLkl4HHLz4

С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

Доброго времени суток - Мир дому вашему!

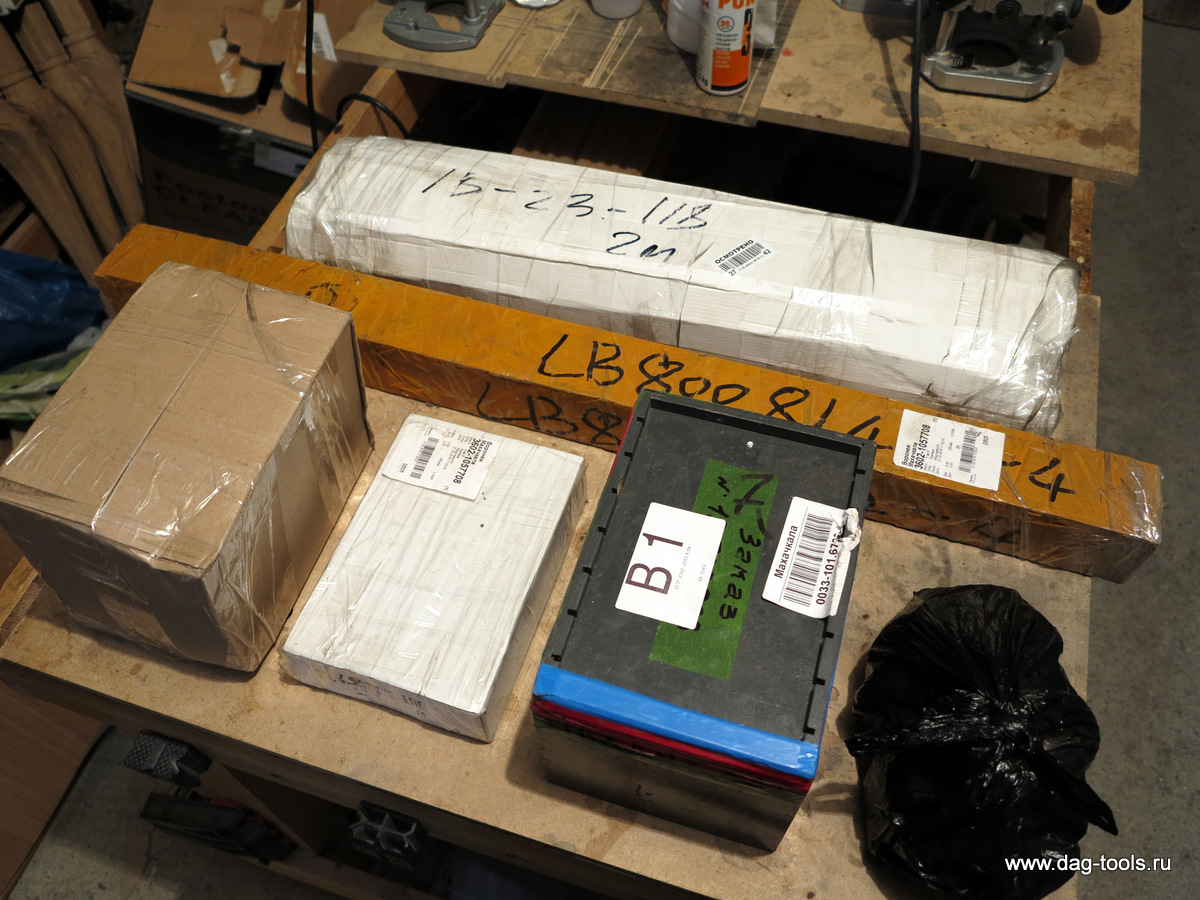

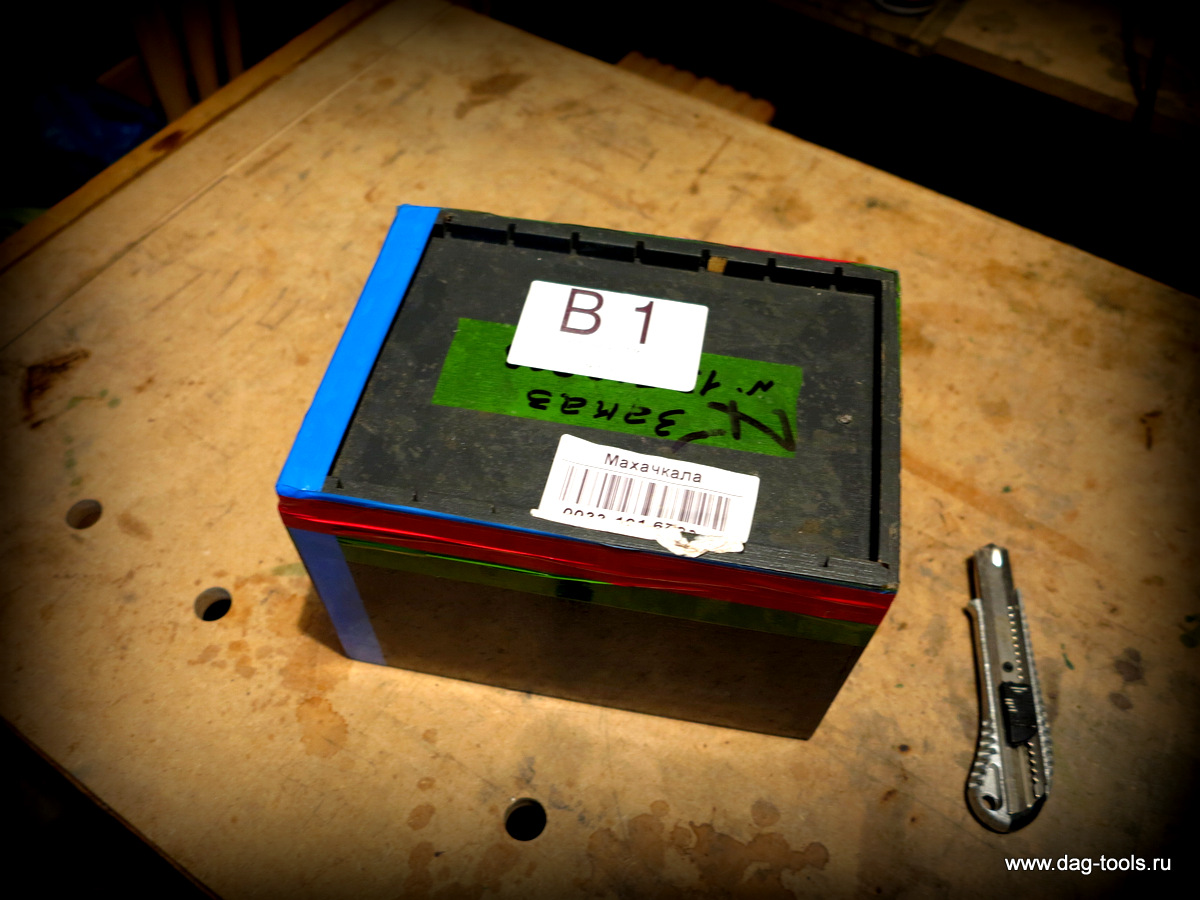

Вчера поздно приехал с поездки в Махачкалу. Ездил отправлять посылки, клиентам, но самой главной причиной было, что приехали мои закупки, которые я сделал на кануне. И когда получил оповещение о доставке этих посылок, летел на всех крыльях ЧПУ-шного мира.
А сегодня радостные вести из моей сакли друзья, наконец таки впервые жизни мне довелось подержать в руках такие брендовые изделии как HIWIN.

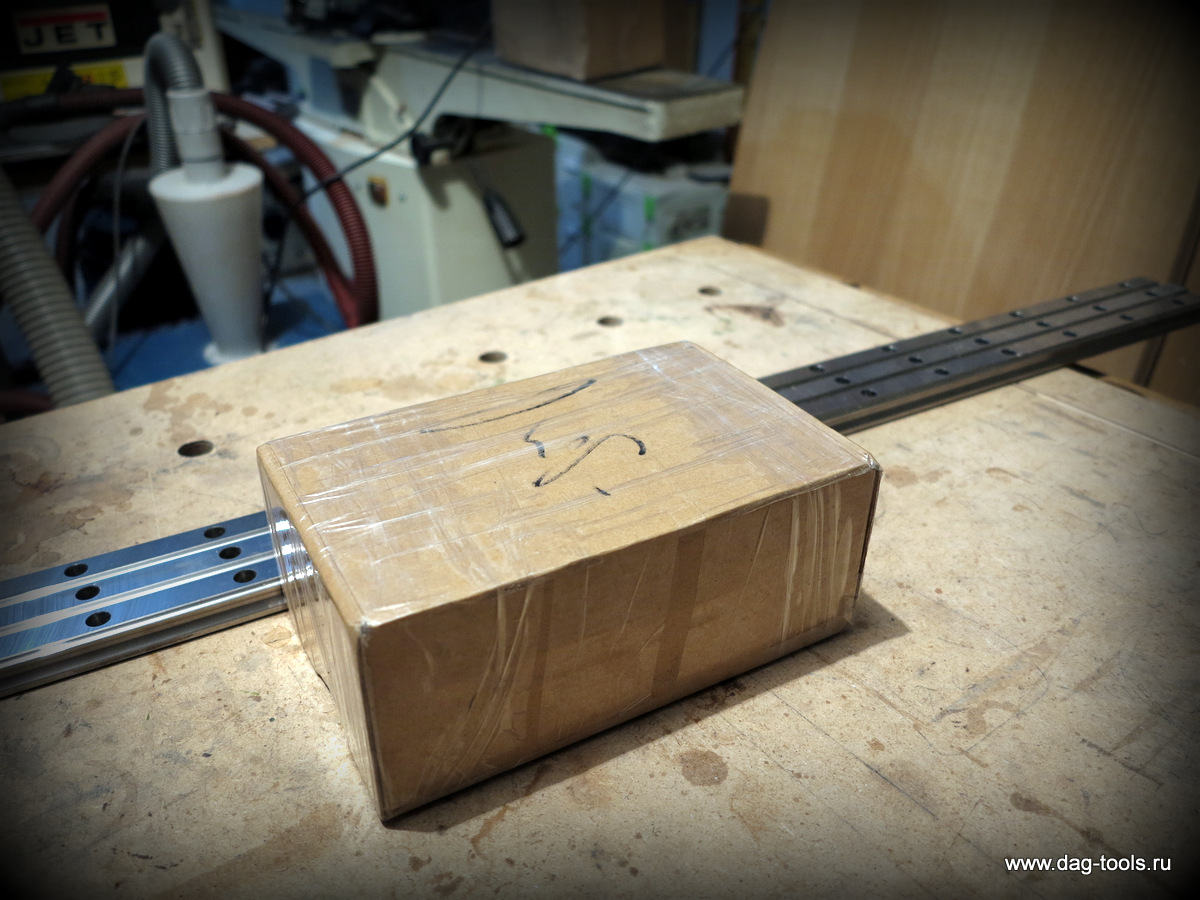

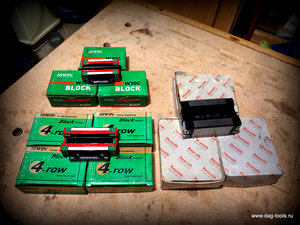

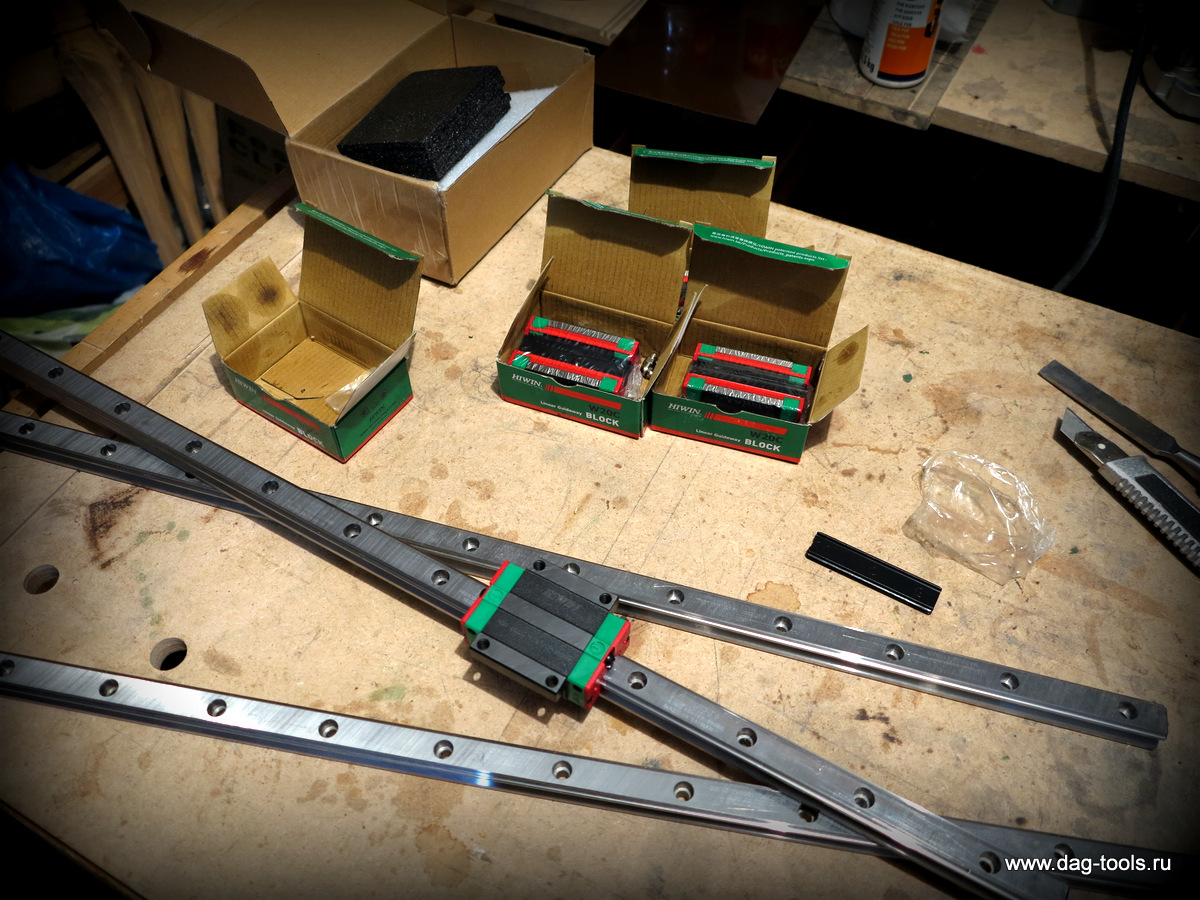

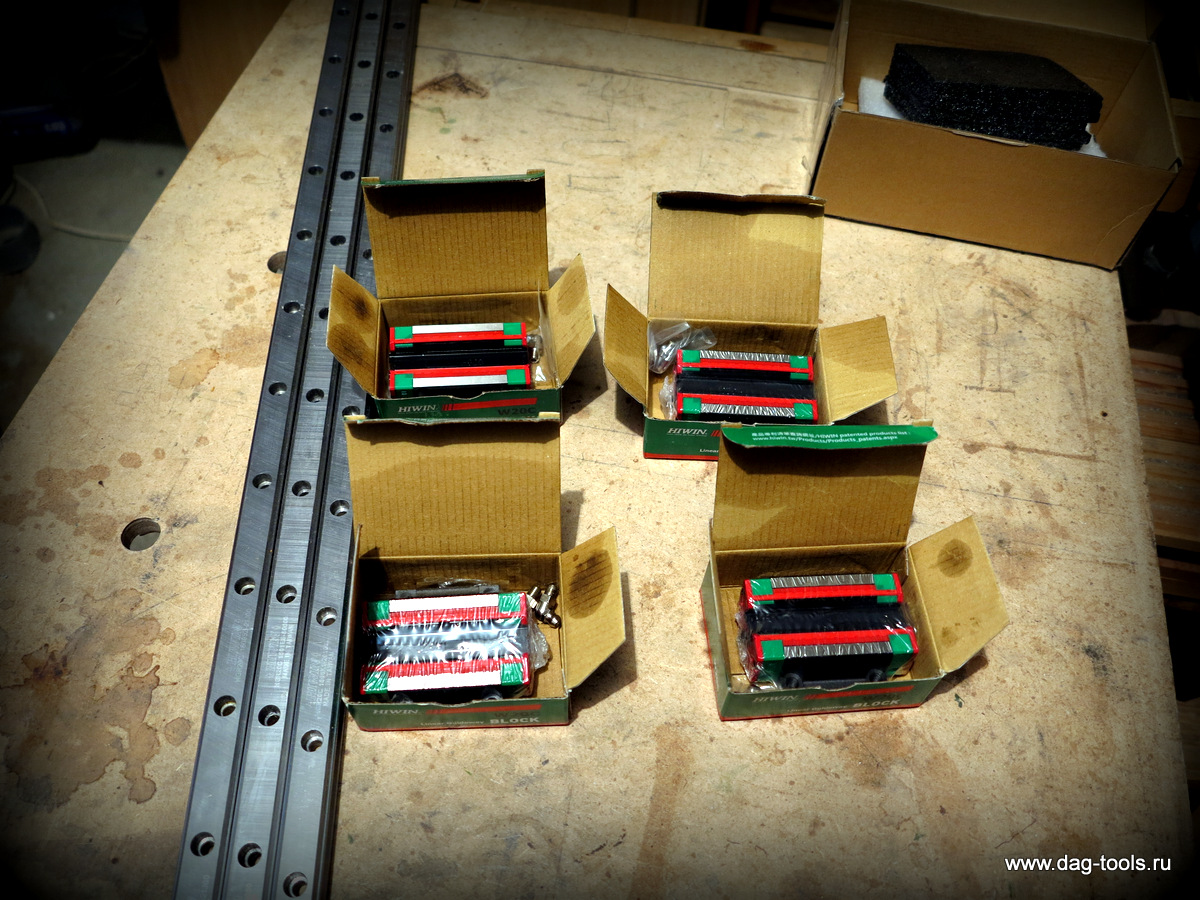

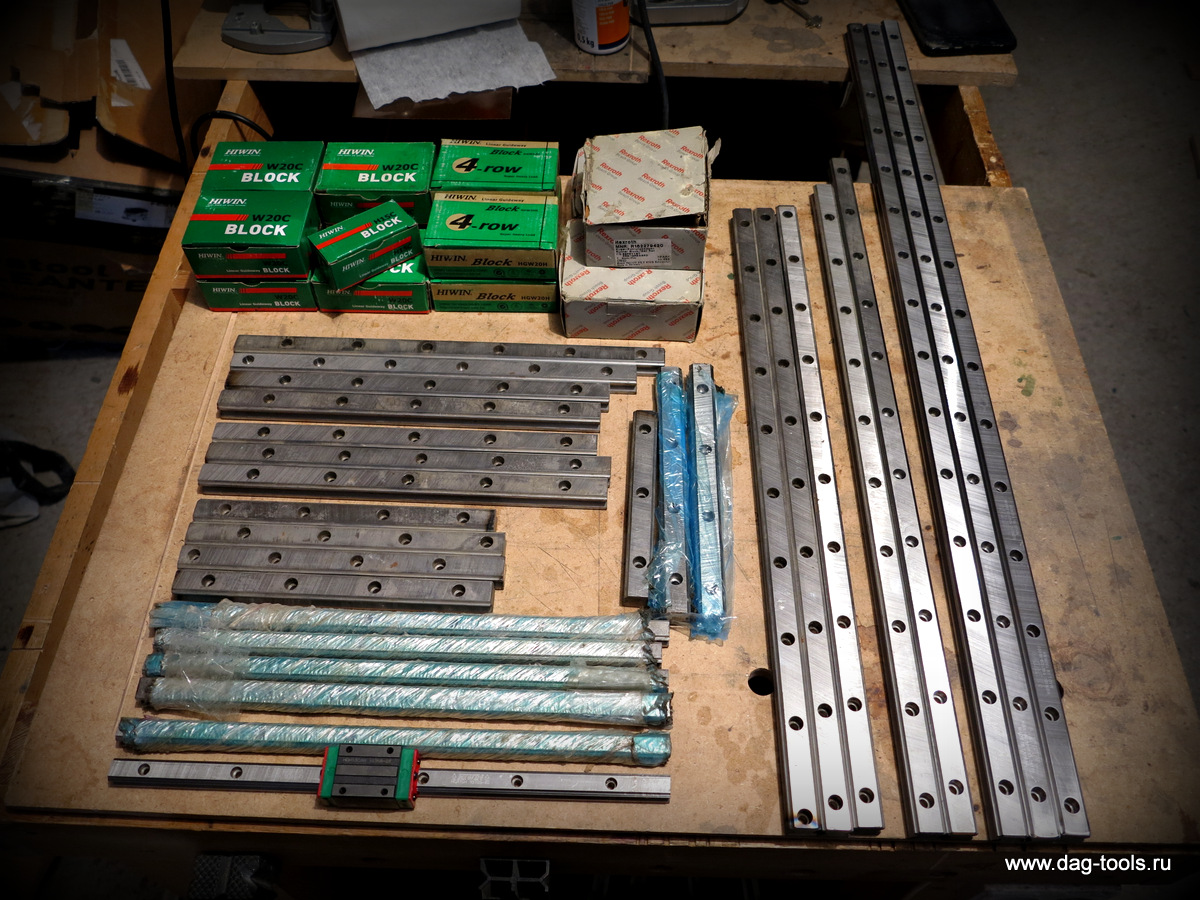

1. Опорная каретка HIWIN HGW20CCZAH Taiwan ( оригинальная ).
2. Опорная каретка HIWIN HGH20CAZOC Taiwan для тяжёлых нагрузок ( оригинальные ).
3. Опорная каретка Bosch Rexroth MNR R162279420 Made in Germany ( оригинальные ).

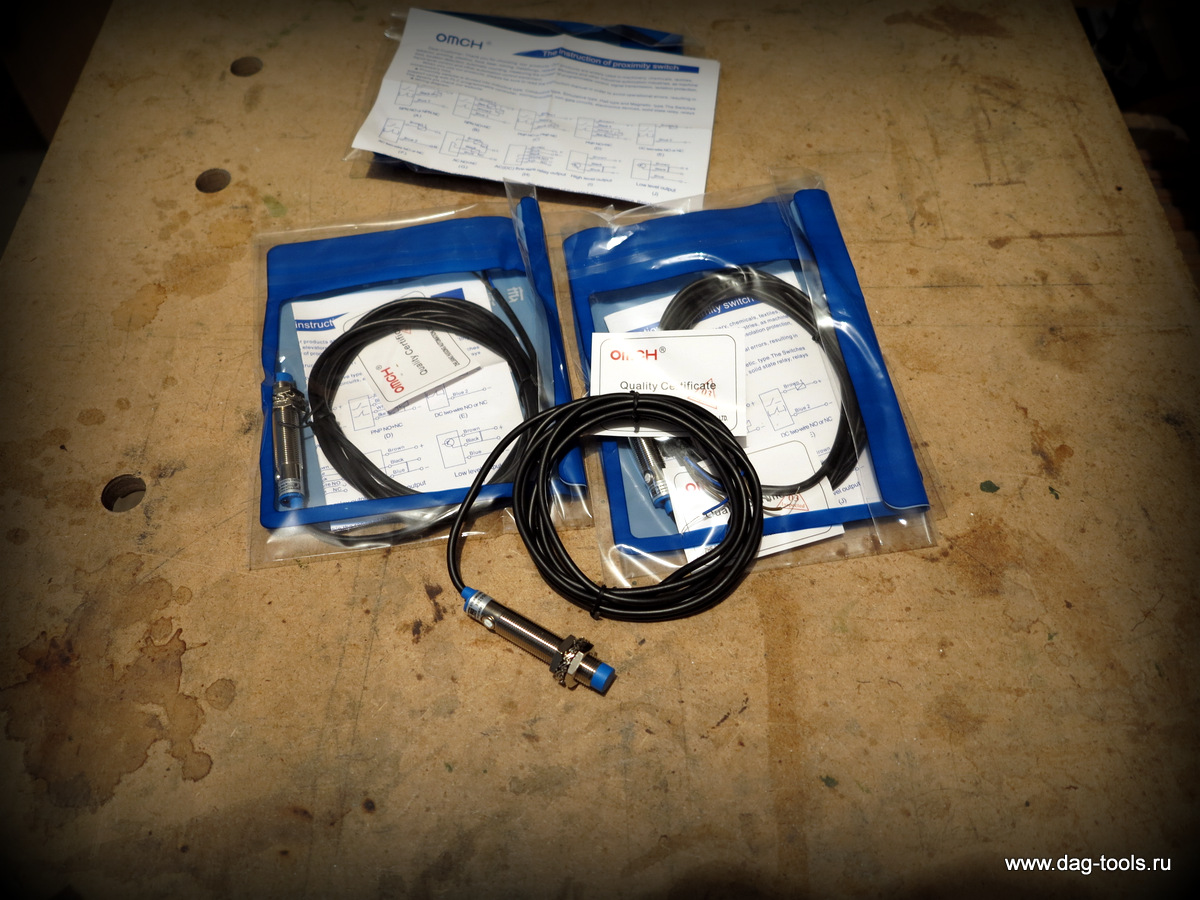

4. Датчики LJC12A3-5-Z/BX China.

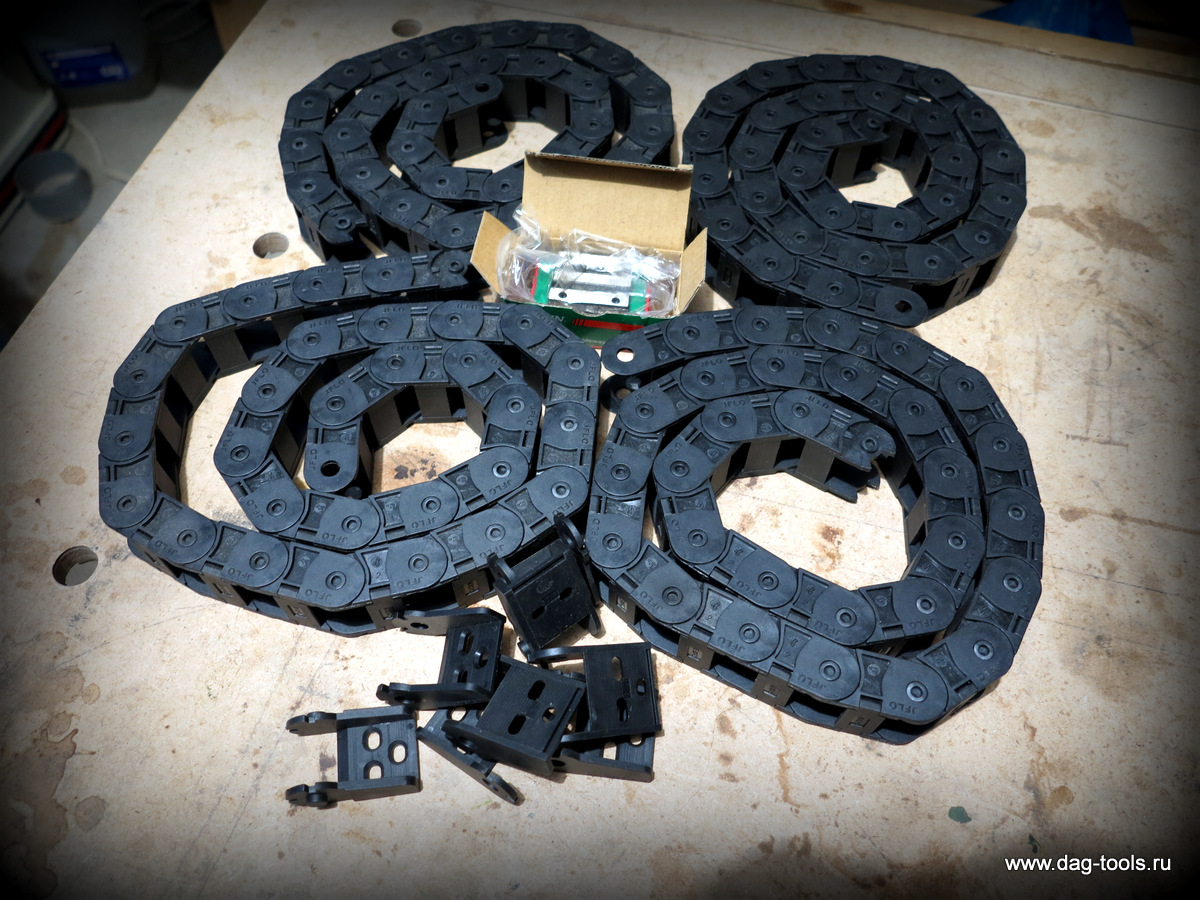

5. Кабелоукладчик.

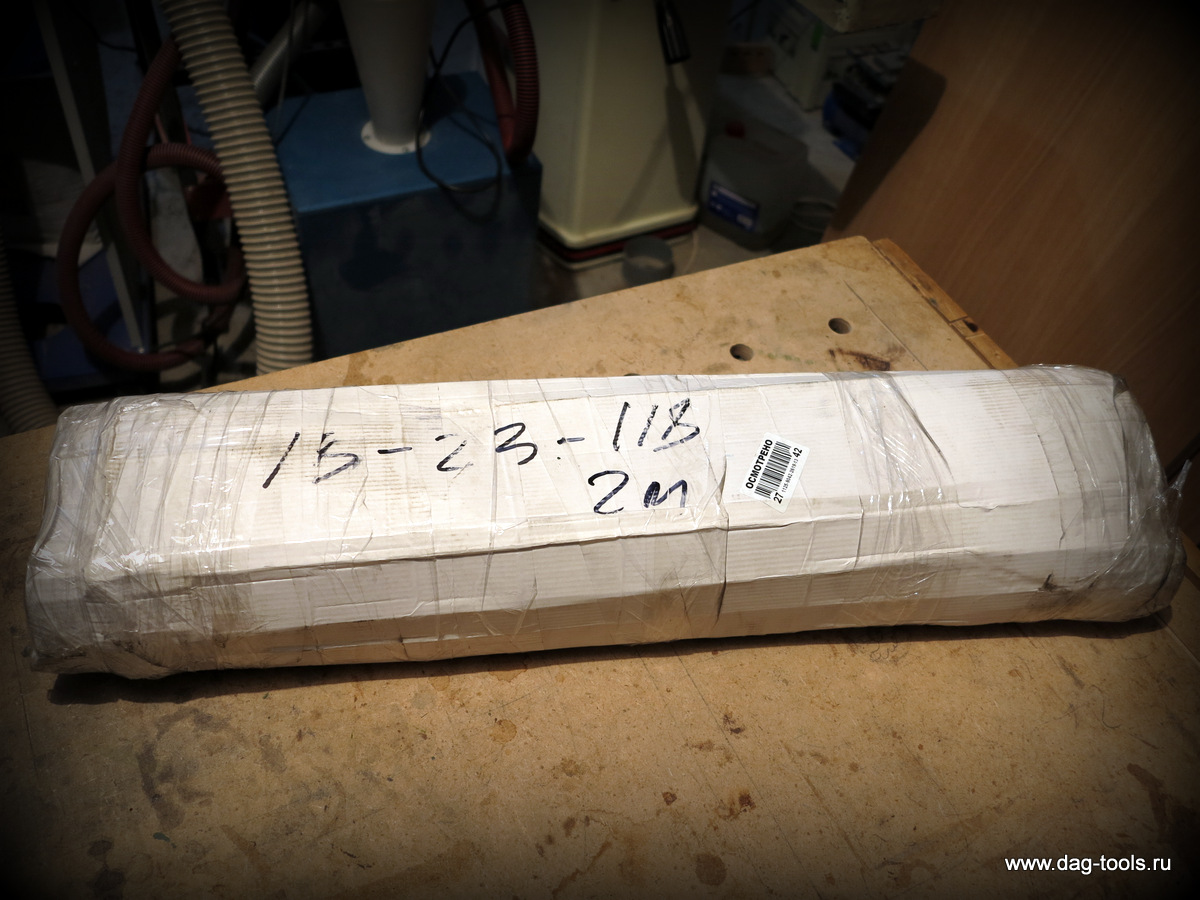

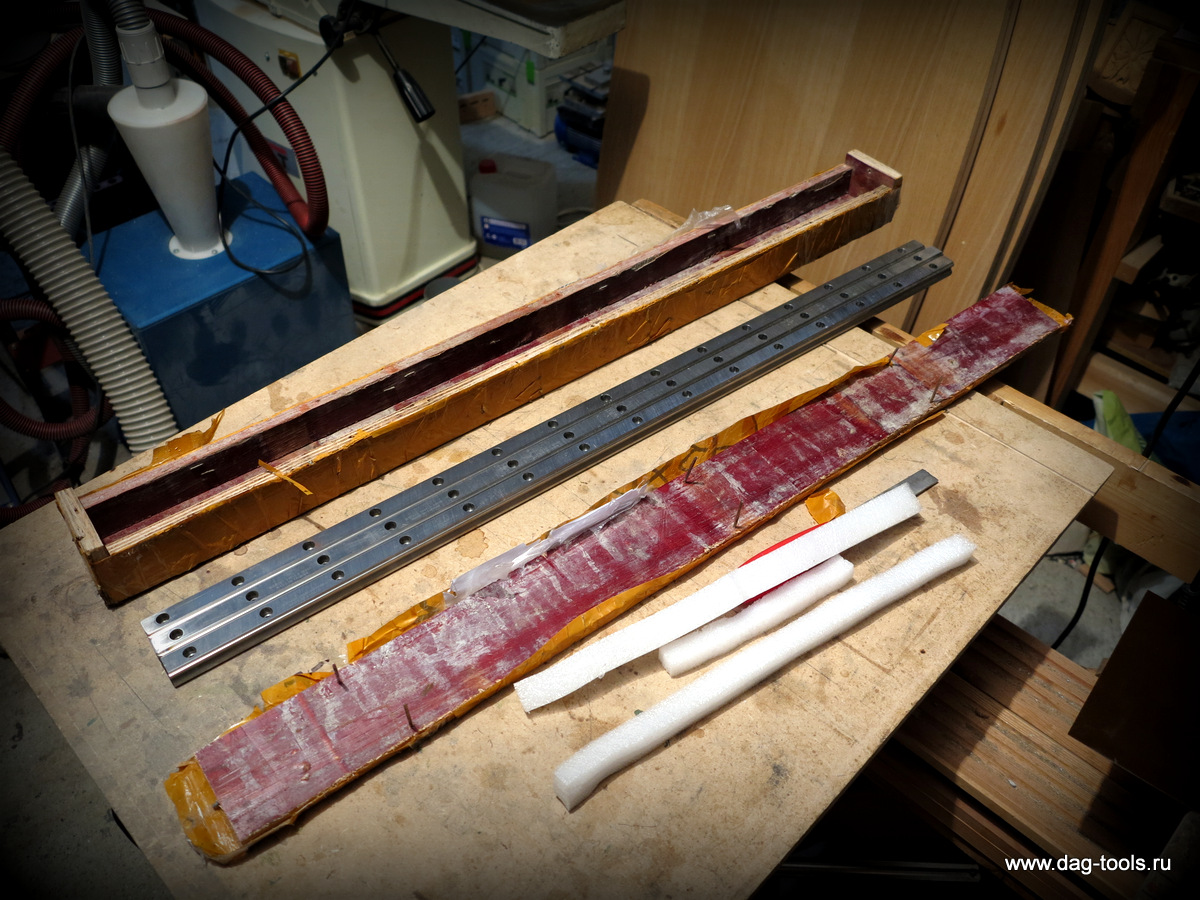

6. Рельсы HIWIN HCR20H.


Если быть точнее, это очередные закупки для будущего малыша (CNC DAG-TOOLS 6545), в нашей мастерской. Считаю друзья преступлением в нашем сообществе, не поделиться этими приобретениями. Ну и как всегда прибрел я их на всем известном Directlot.ru. и CNC-CLUB.RU. Что не может не радовать, то как прилетели все посылки в течении недели, не смотря на то что покупал их в разных городах, нашей необъятной Родины. Мне кажется - Нет я уверен что логистика в сфере услуг, с каждым днем все лучше и лучше.
Не могу не сказать пару слов о продавцах, если не скажу то не меньшей степени тоже преступление! Как всегда, мне попадаются очень хорошие, порядочные и пунктуальные продавцы.

1. Владимир Григорьевич. Vector001
2. Яков Вячеславович. Skorikovyakov
3. ........ Ramunga


Без исключение они все заслуживают, самых лучших похвал и пожеланий с моей стороны. Упаковка посылок, очень хорошая. Сам подход к клиенту, отношение к клиенту, вызывает самого большого уважения. Приобретениями я очень доволен, ибо очень долго к этому шел. Более того когда финансово у вас нет таких возможностей, как у наших старших б... из Москвы и Питера. А тут вам продавец идет на встречу, уступает, в подарок отправляет не ожидавших вам бонусов (3 каретки Bosch Rexroth - Владимир спасибо большое). Учитывая все эти моменты, радости моей нет границ.
001.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158500&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (371.4 КБ)</a>
003.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158501&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (281.89 КБ)</a>
006.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158502&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (441.7 КБ)</a>
007.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158503&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (353.2 КБ)</a>
009.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158504&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (366.79 КБ)</a>
010.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158505&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (312.5 КБ)</a>
013.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158506&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (420.14 КБ)</a>
014.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158507&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (374.71 КБ)</a>
016.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158508&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (416.54 КБ)</a>
017.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158509&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (318.06 КБ)</a>
019.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158510&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (439.49 КБ)</a>
022.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158511&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (416.97 КБ)</a>
023.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158512&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (292.47 КБ)</a>
002.JPG (6027 просмотров) <a class='original' href='./download/file.php?id=158513&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (436.46 КБ)</a>
По ссылке есть виде по распаковке и отзыв.

С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

Мир дому вашему - Доброго времени суток!

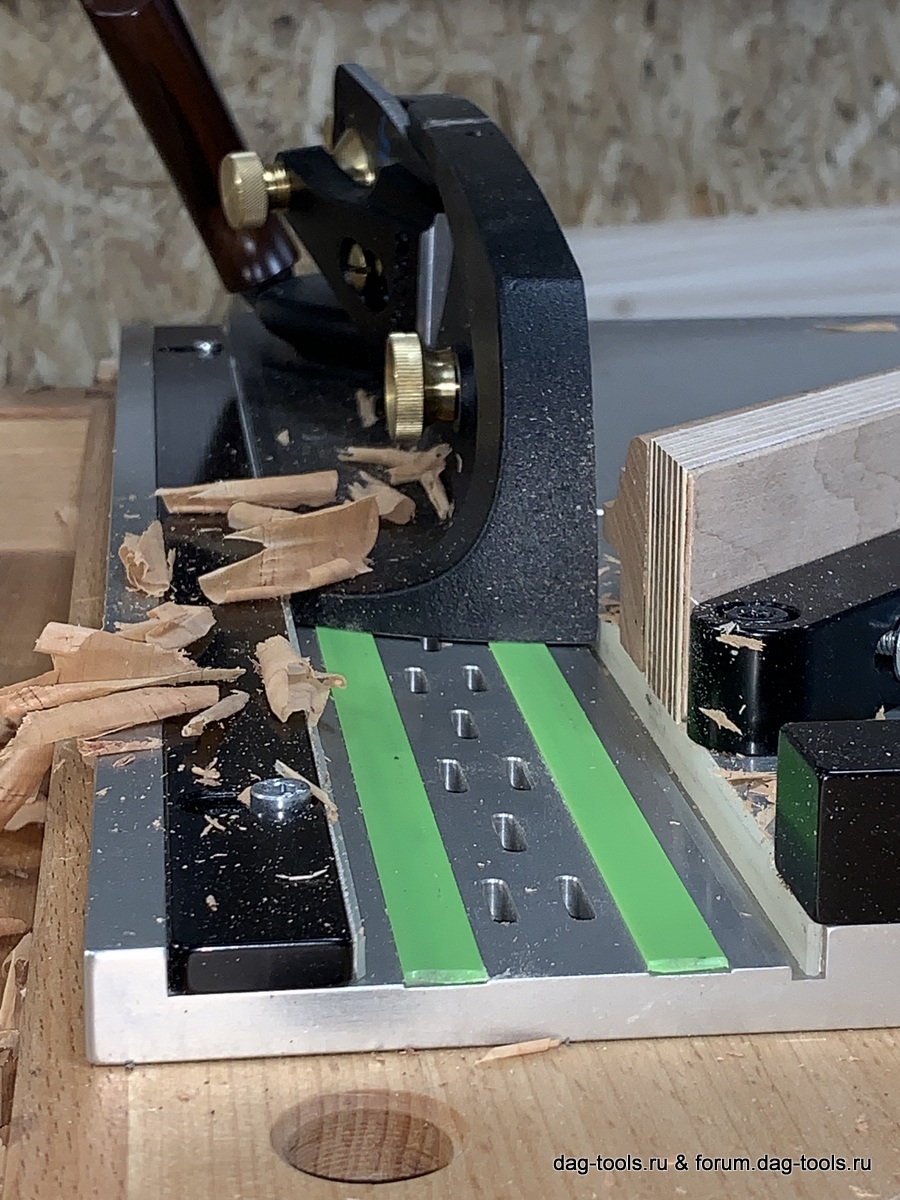

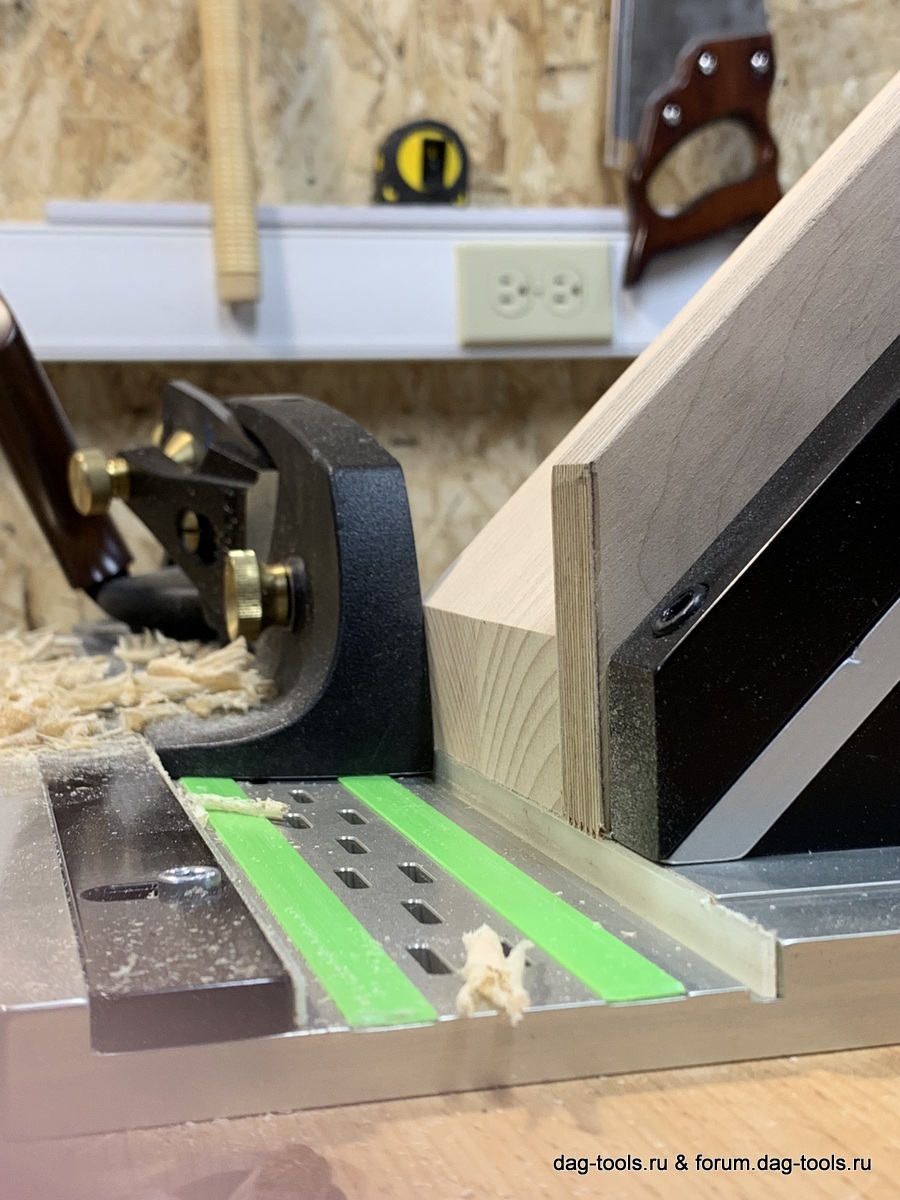

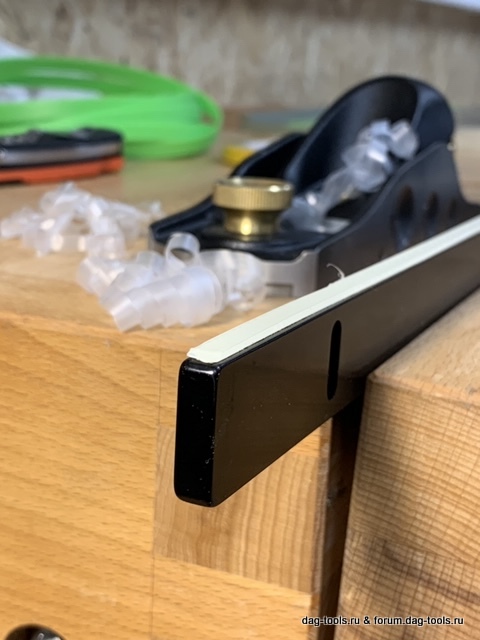

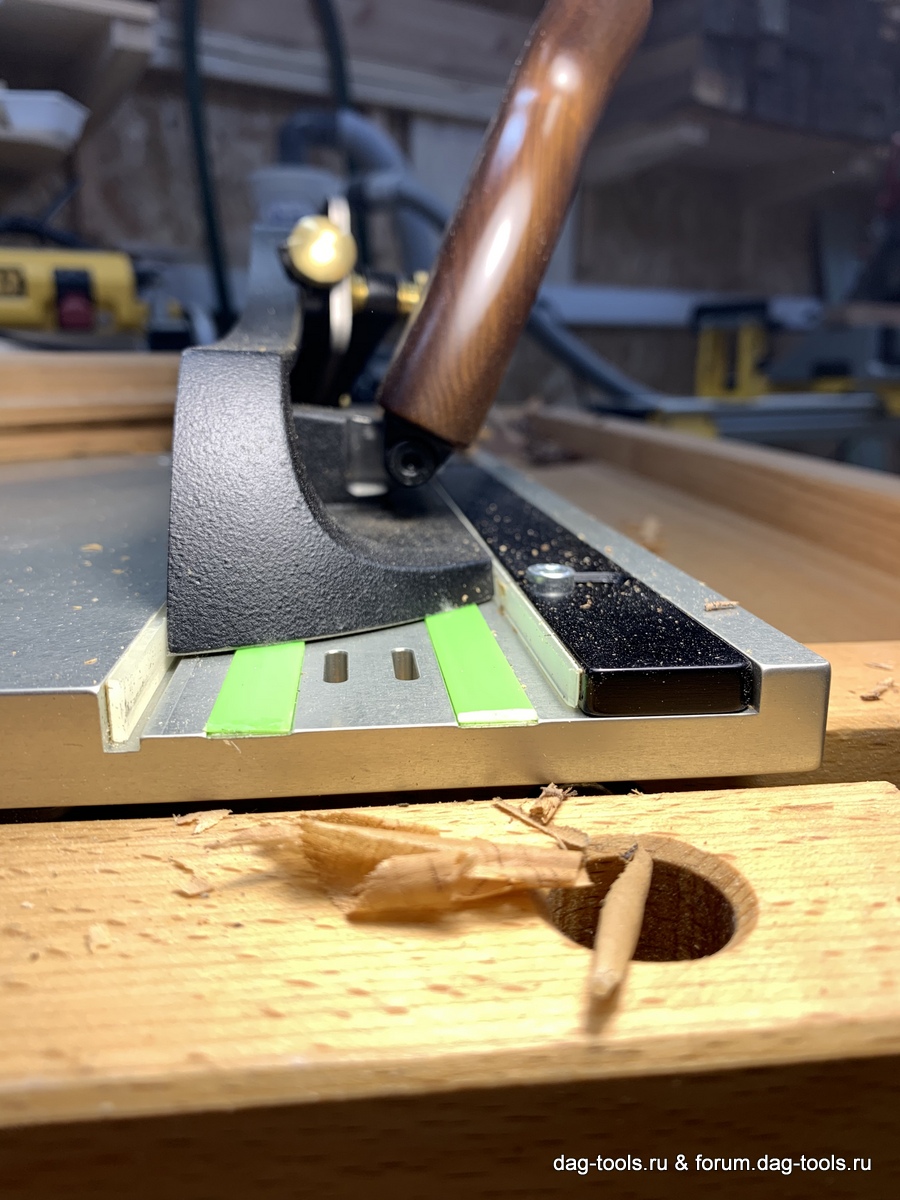

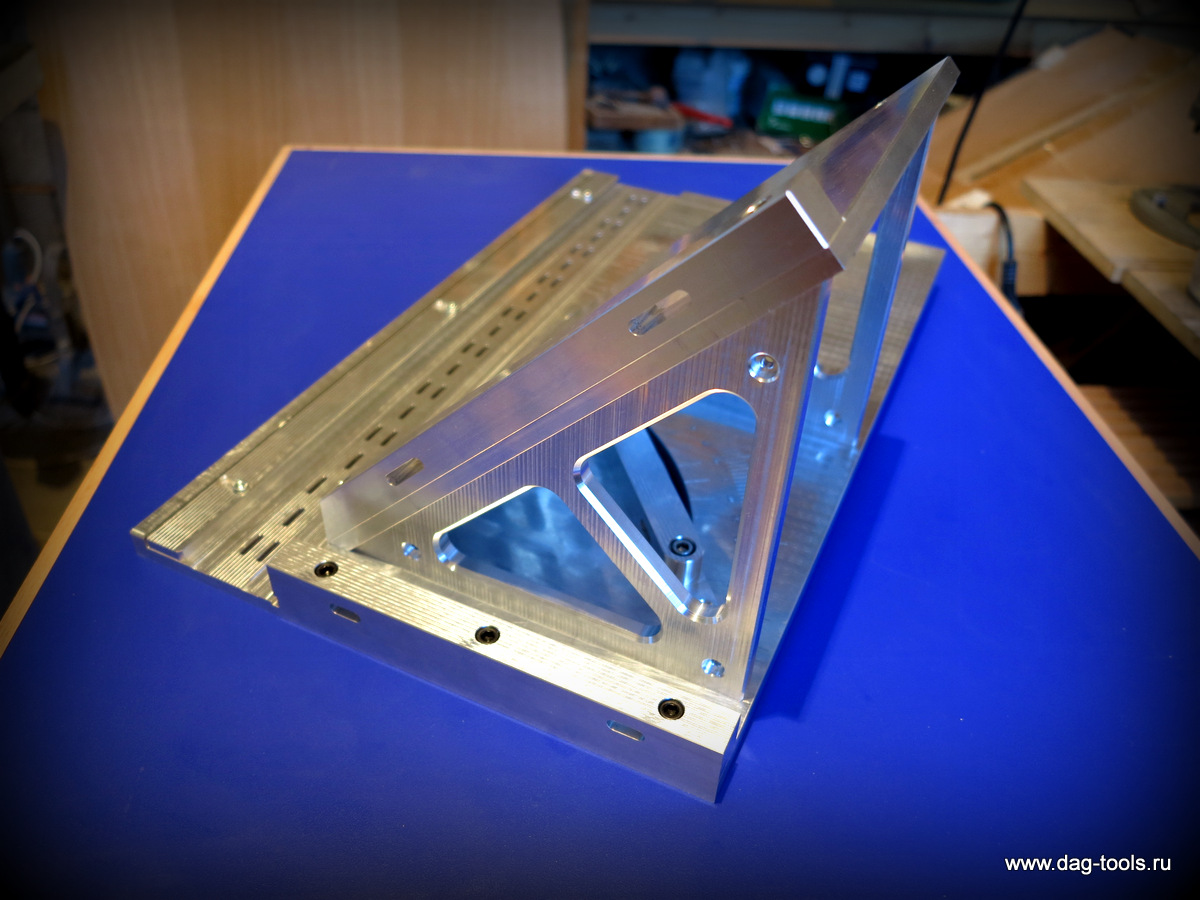

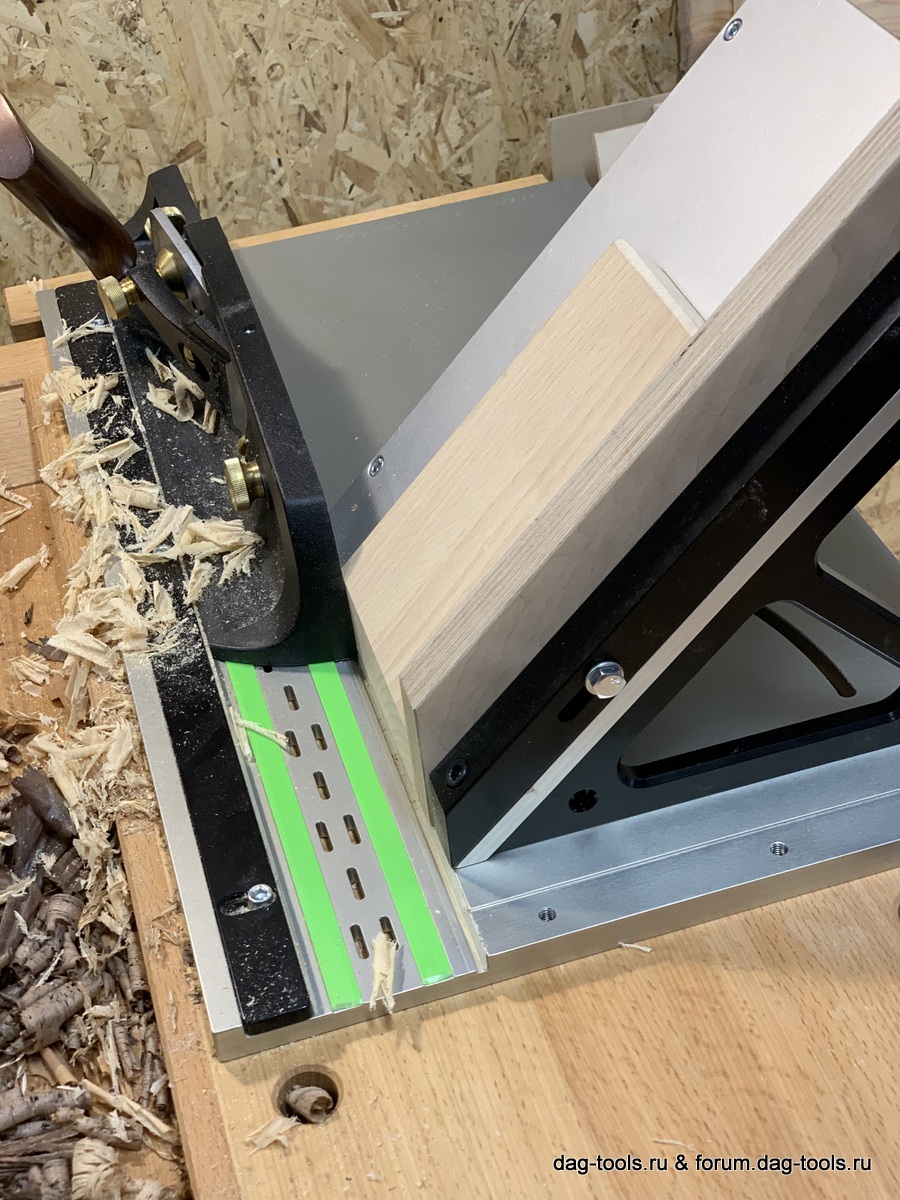

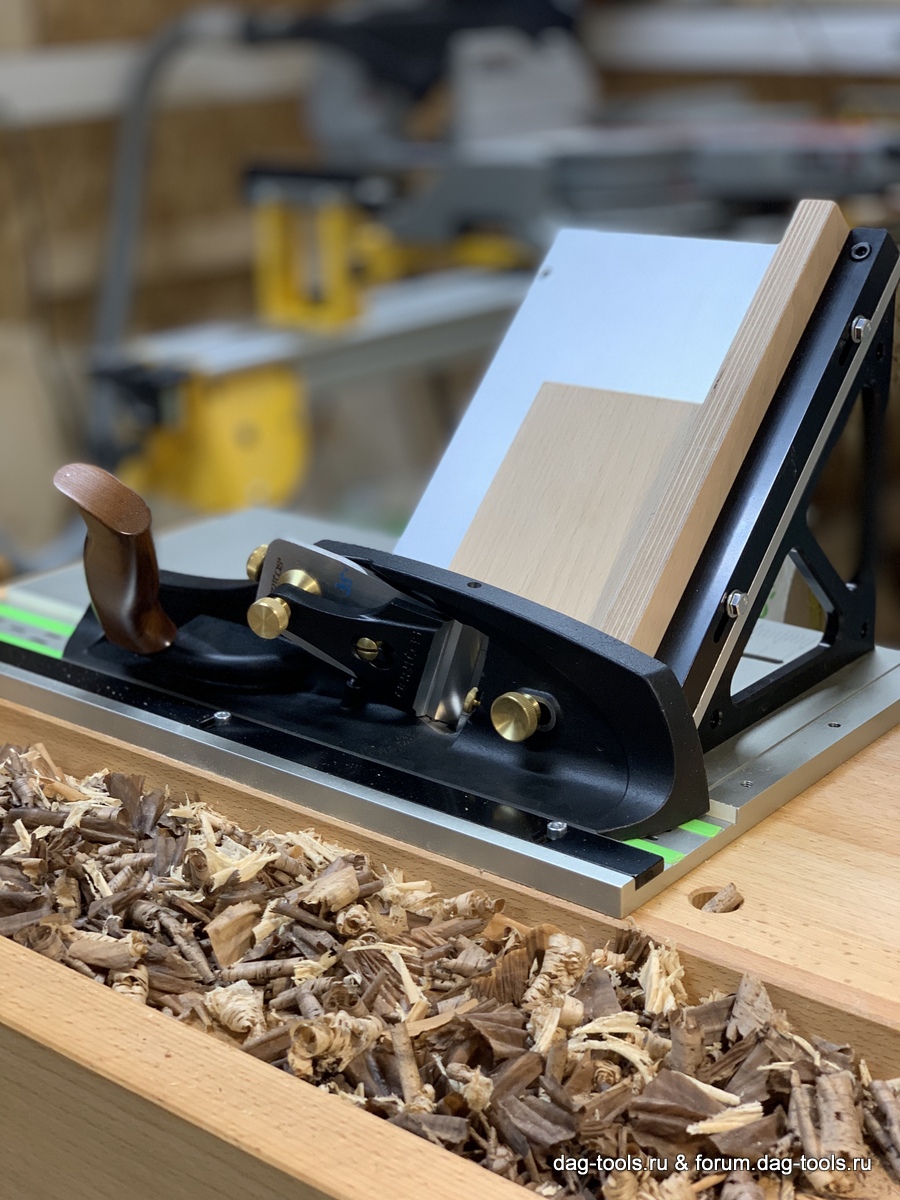

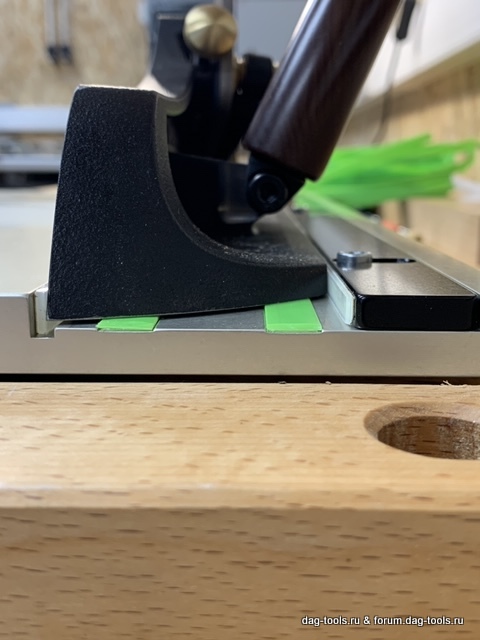

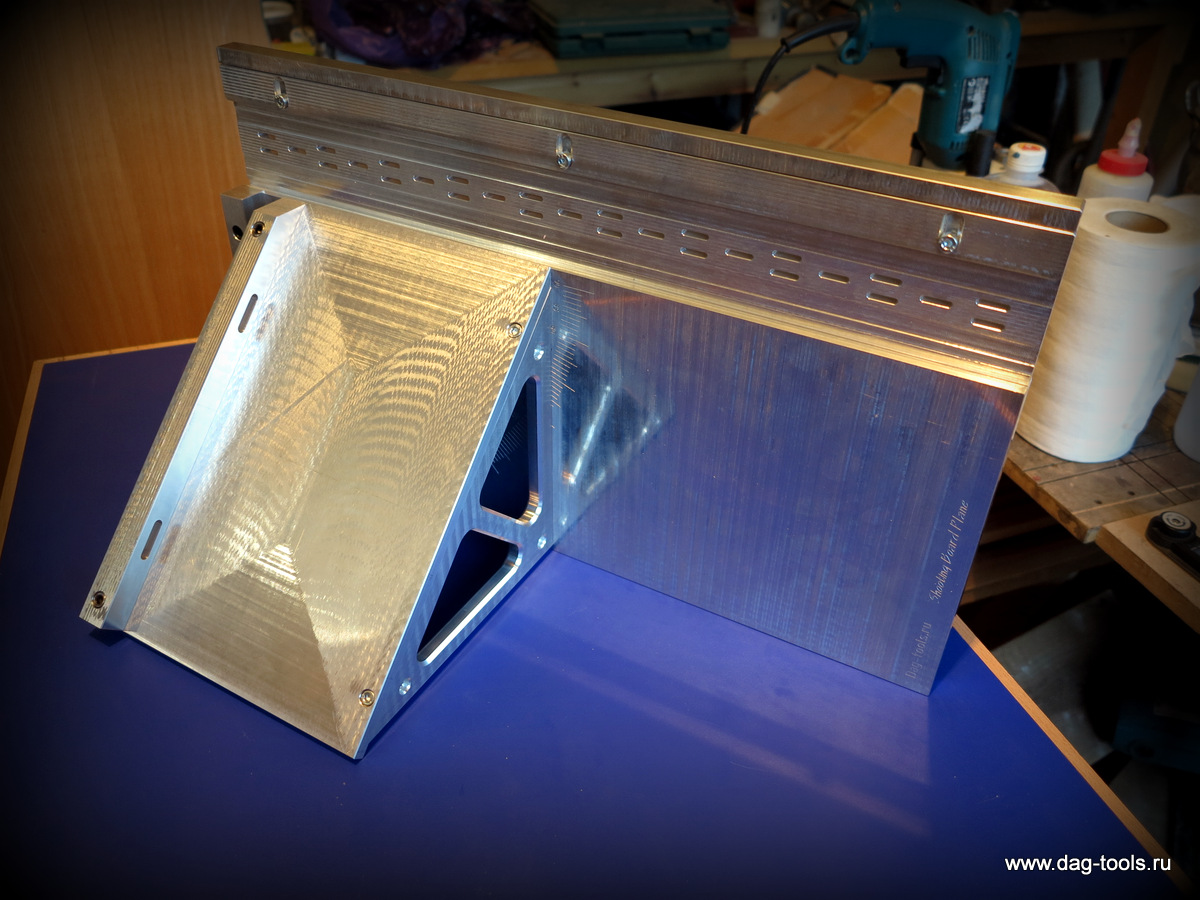

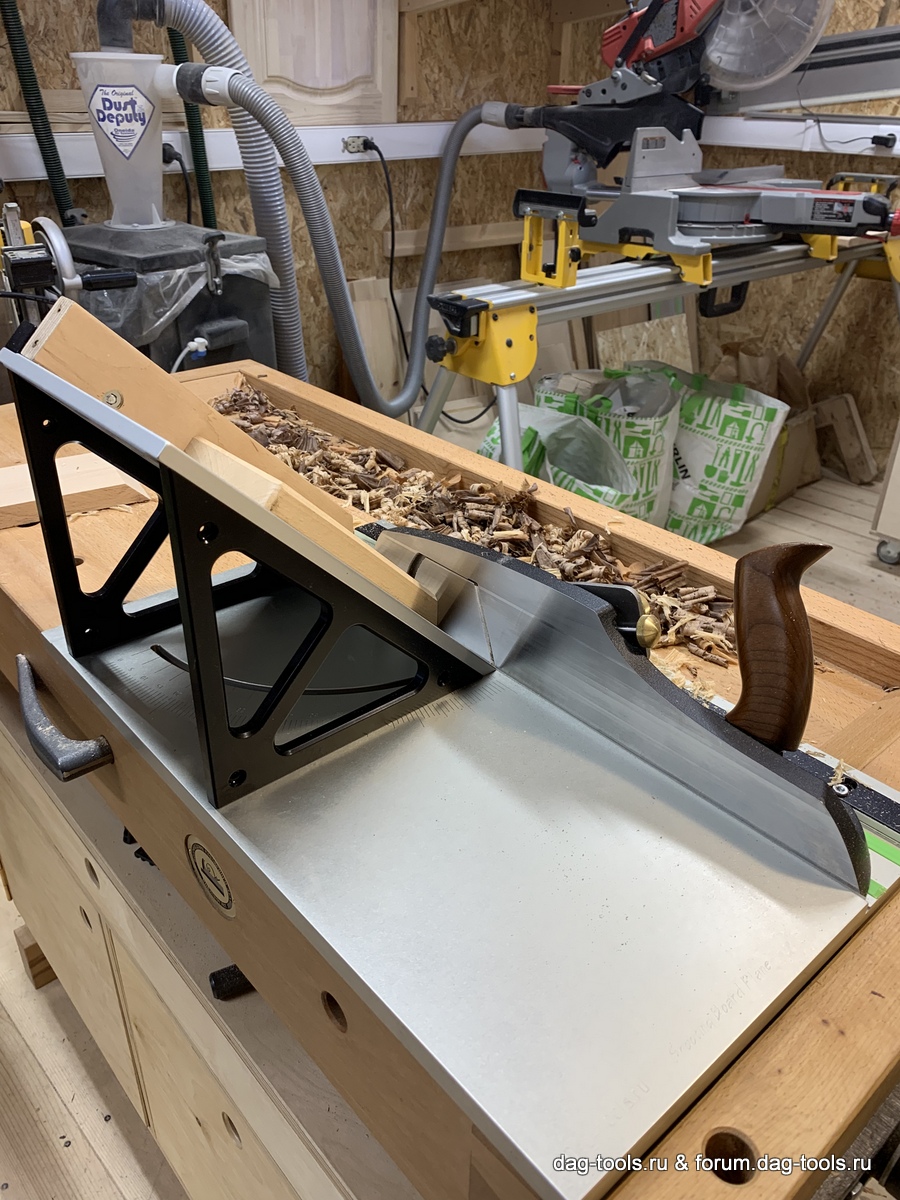

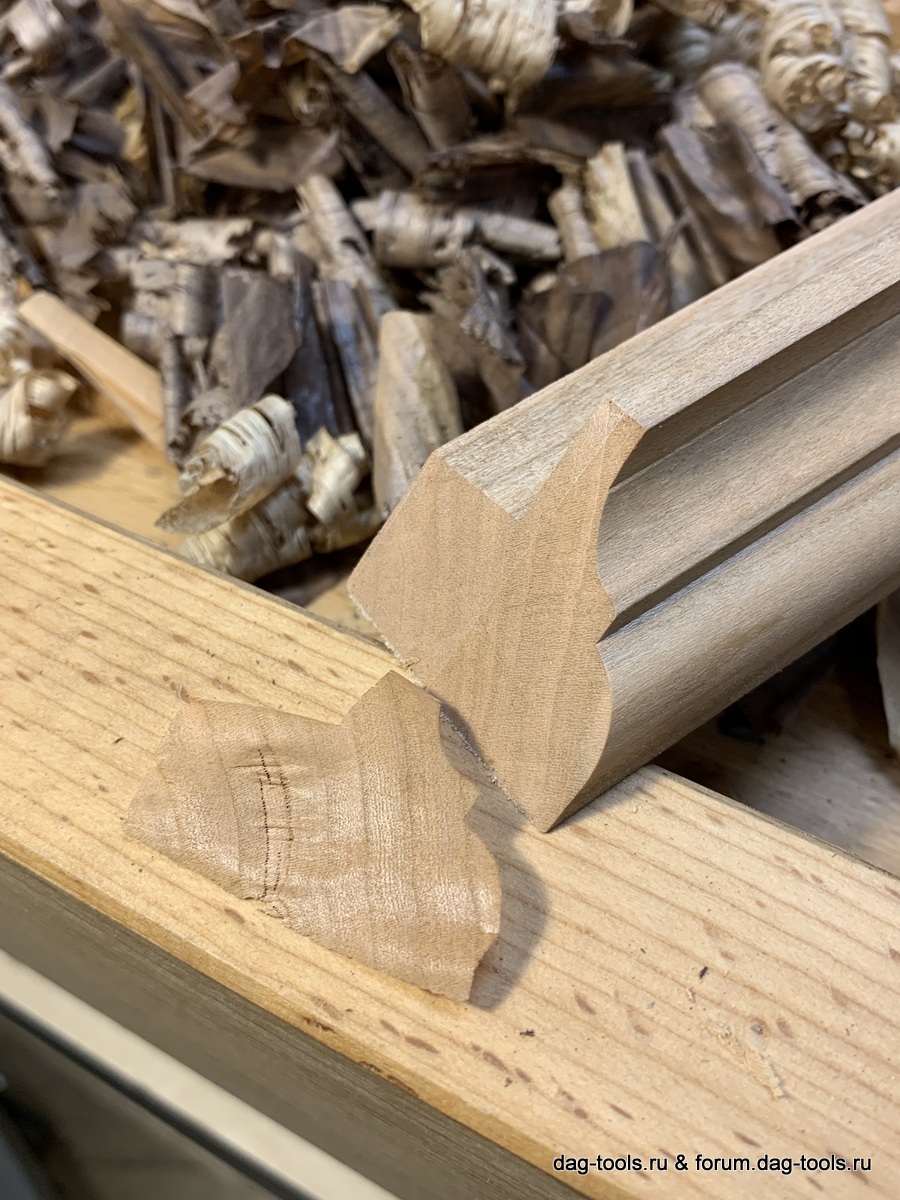

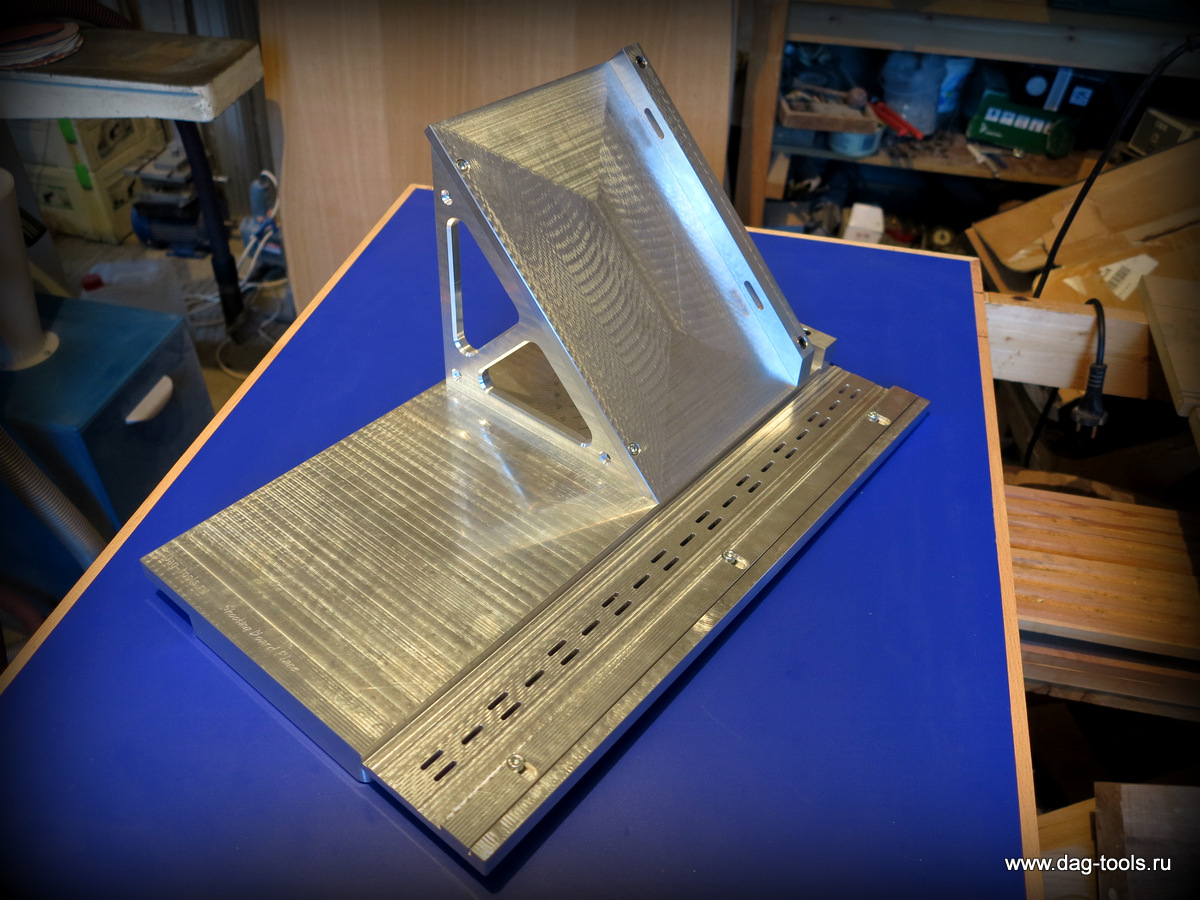

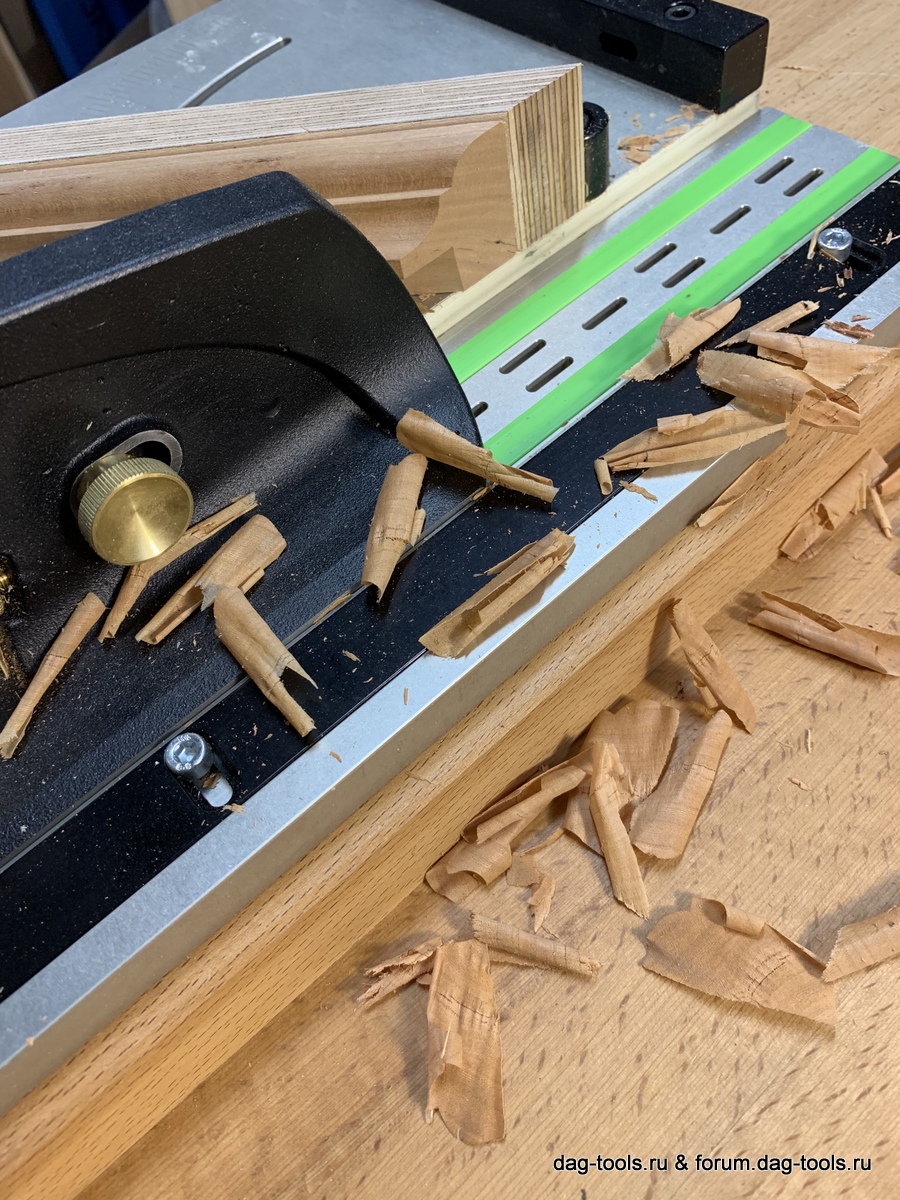

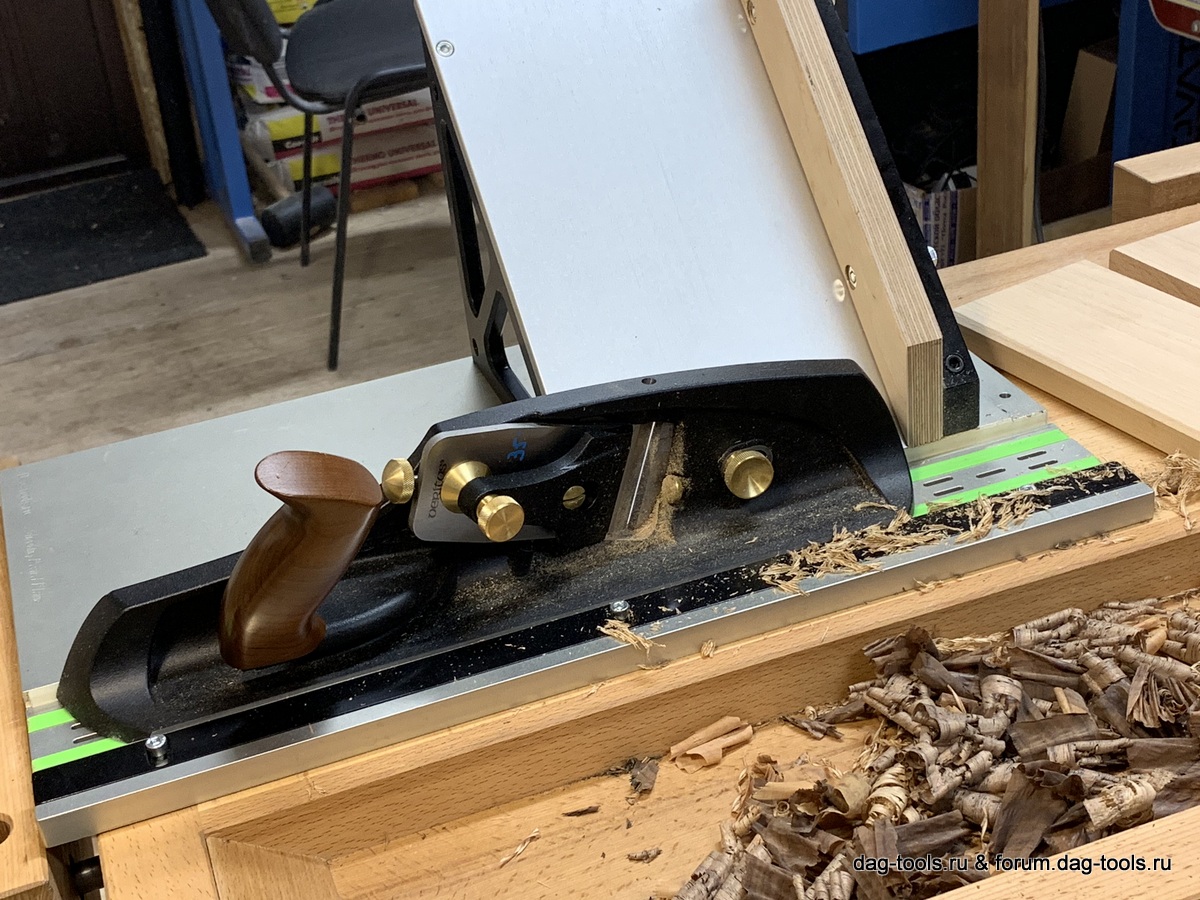

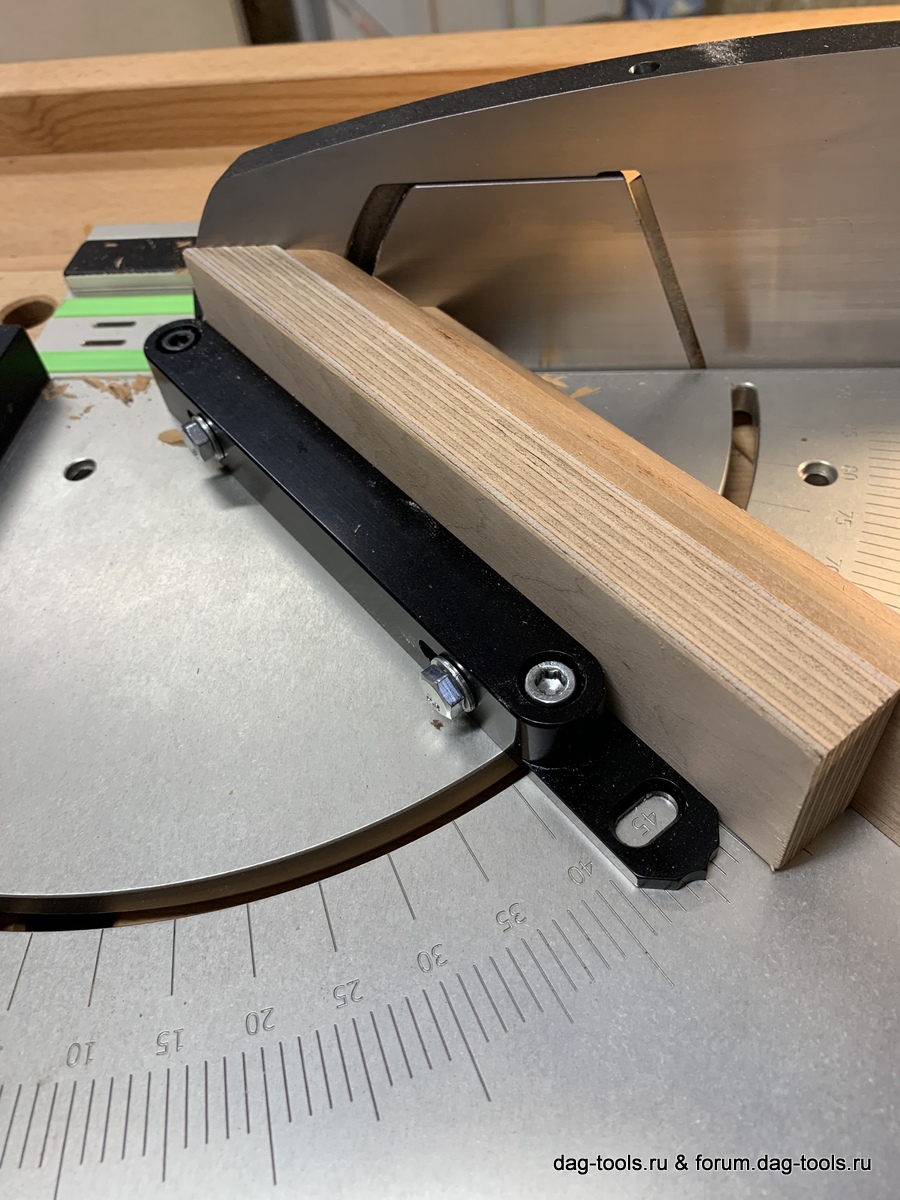

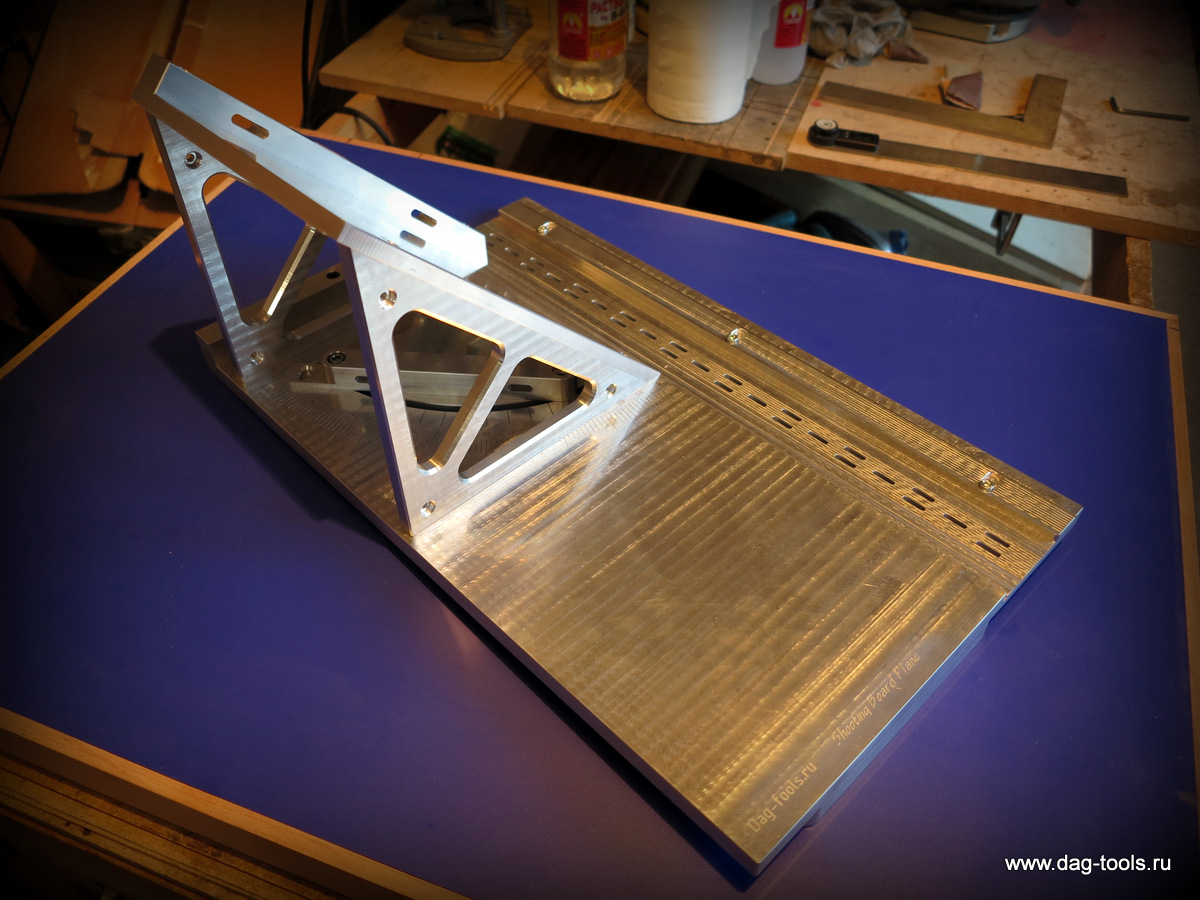

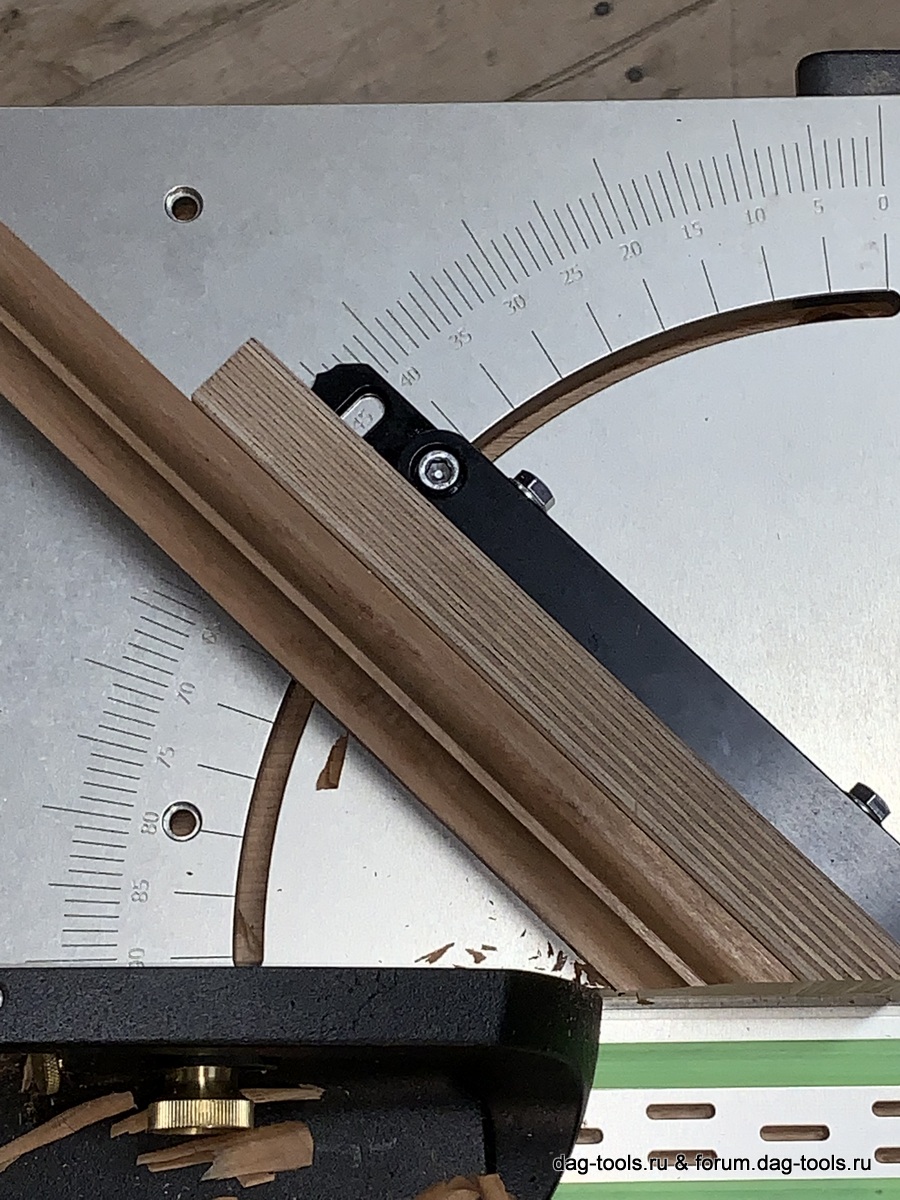

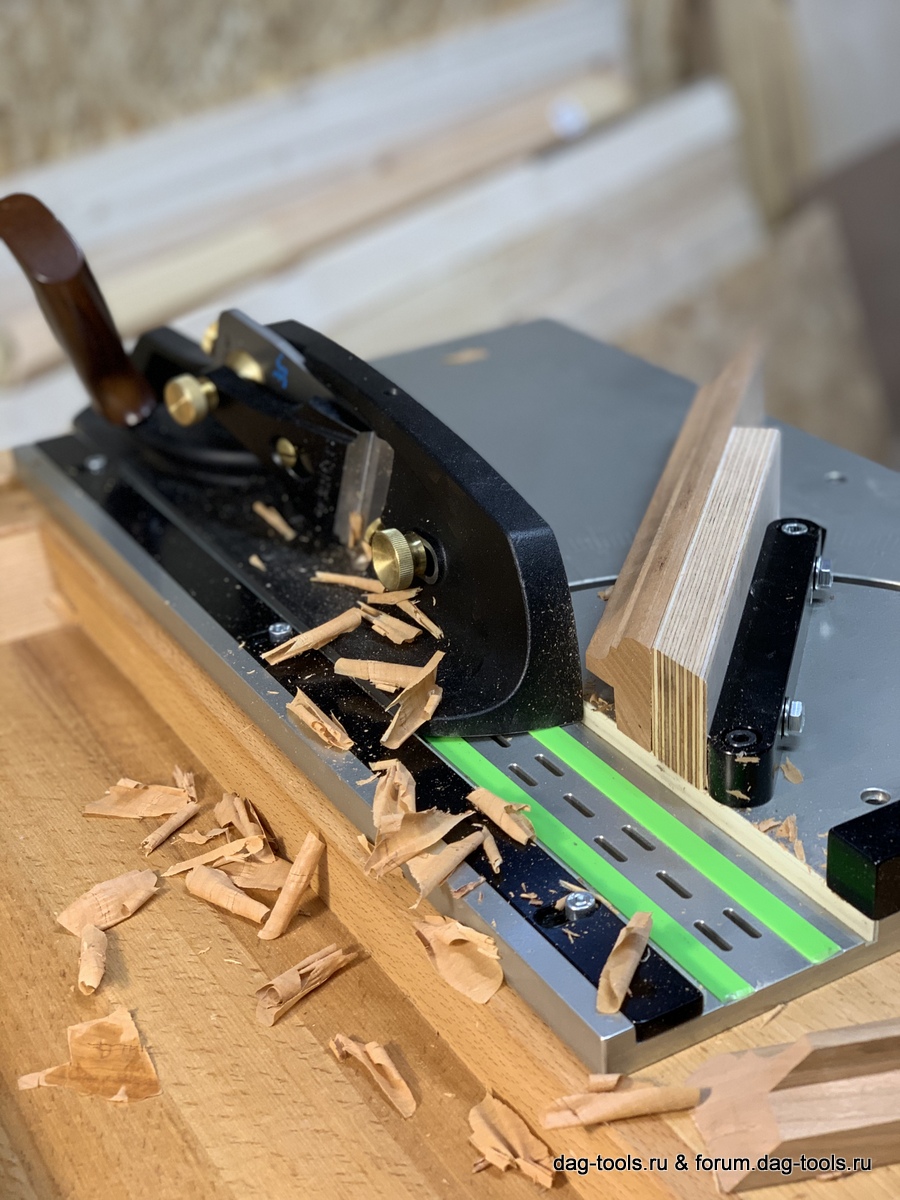

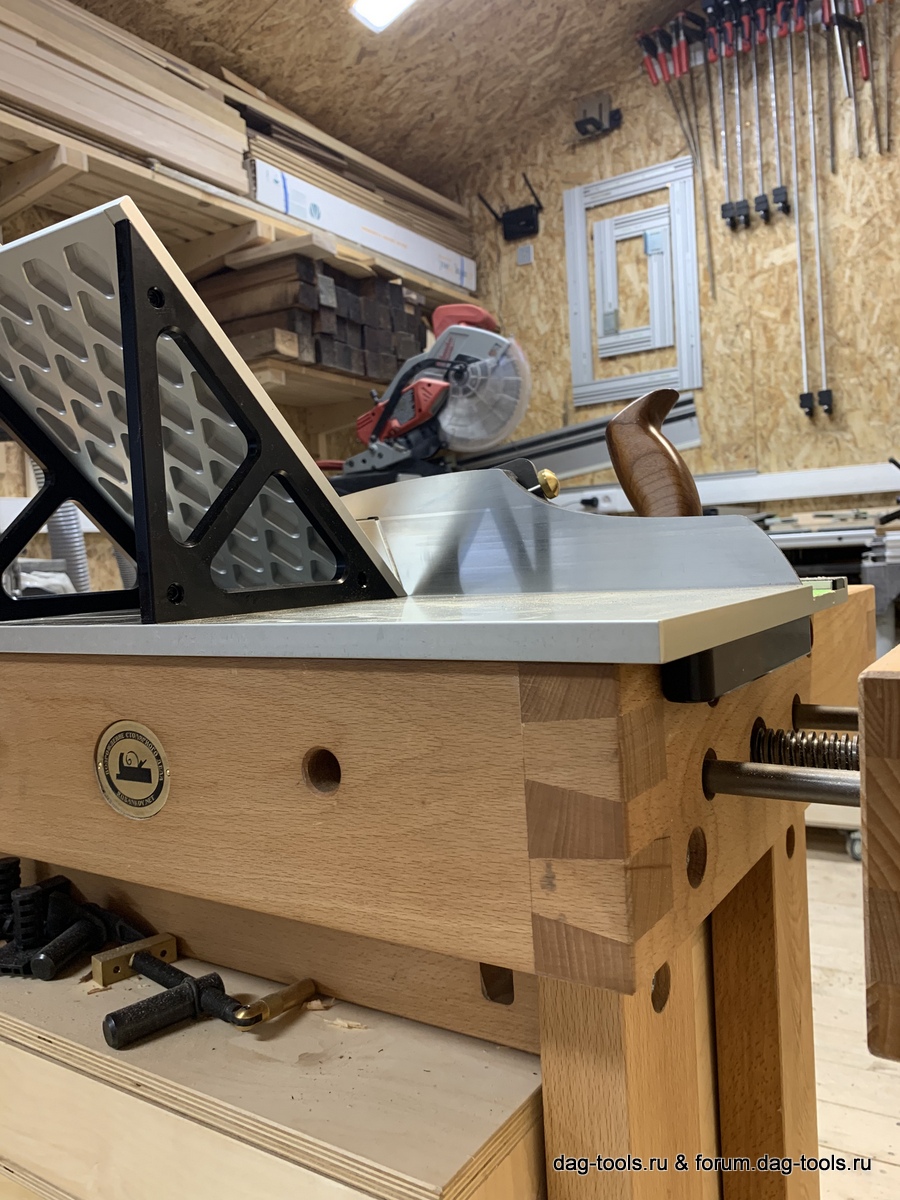

Shooting Board prototype. @Leevalleytools recently introduced the Veritas Shooting Board, rumor has it that @lienielsentoolworks is working on a replica of Stanley. There is a wonderful Shooting Board from @ticovogt, I saw him at Ramon @ramonartful. But I was looking for other options. I turned to Magomed @dag_tools for help and together we finalized the project and were able to implement it in aluminum. Next was tumbling, anodizing, assembly. For a better glide, Festool anti-friction tapes were used. The result exceeded my expectations. That Shooting Board I made of plywood compared to this, like a stone ax against AK47. Yes, there is something to rule, there are already ideas on how to improve. But, at the same time, this prototype showed itself as a completely finished product. We will continue to refine. I want to hear your opinion and recommendations, you can scold.

Донце опытный образец. Недавно @leevalleytools представил Veritas Shooting Board, ходят слухи что и @lienielsrntoolworks работает над репликой Стенли. Есть замечательное донце от @ticowogt, его я увидел у Рамона @ramonartful. Но я искал другие варианты. Я обратился за помощью к Магомеду @dag_tools и совместно мы доработали проект и смогли реализовать его в алюминии. Дальше была галтовка, анодирование, сборка. Для лучшего скольжения были применены антифрикционные ленты Festool. Результат превзошел мои ожидания. То донце которое я слелал из фанеры по сравнению с этим, как каменный топор против AK47. Да, есть что править, есть уже идеи как улучшить. Но, при этом, этот опытный образец показал себя как вполне законченный продукт. Будем продолжать доработку. Хочу услышать ваше мнение и рекомендации, можно ругать.
Сегодня настал тот день, когда с гордостью мы можем вам продемонстрировать наше изделие, совместное детище Shooting Board Dag-tools v1!
От идеи до полного выхода в рабочую среду, с полноценными тестами, мы с @ioann_vasilyevich трудились над этим проектом бок о бок, хоть и удаленно. Мне очень было приятно работать с @ioann_vasilyevich, огромное человеческое спасибо ему за идею, за обращение ко мне, за доверие и терпение во время изготовления. Для меня этот проект имел огромное значение, словами это не описать, это надо чувствовать. Подведя итоги хотел бы пожелать этому проекту удачного плавания по просторам нашей необъятной Родине, "ПЛАНЕТА".
IMG_1765.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160479&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (91.29 КБ)</a>
IMG_1767.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160480&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (87.61 КБ)</a>

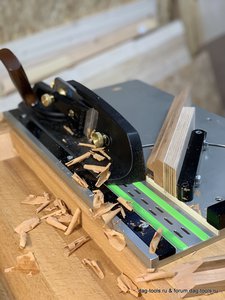

IMG_1770.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160481&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (367.21 КБ)</a>
IMG_1771.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160482&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (366.87 КБ)</a>
IMG_1773.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160483&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (357.88 КБ)</a>
IMG_1776.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160484&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (541.08 КБ)</a>
IMG_1777.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160485&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (336.67 КБ)</a>
IMG_1778.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160486&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (381.9 КБ)</a>

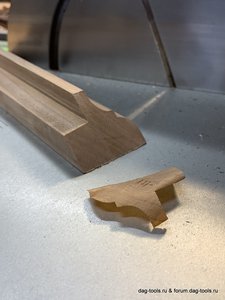

IMG_1781.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160487&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (255.87 КБ)</a>
IMG_1782.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160488&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (361.86 КБ)</a>
IMG_1784.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160489&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (401.5 КБ)</a>
IMG_1786.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160490&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (304 КБ)</a>
IMG_1787.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160491&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (390.33 КБ)</a>
IMG_1788.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160492&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (443.79 КБ)</a>
IMG_1789.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160493&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (414.37 КБ)</a>
IMG_1792.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160494&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (297.62 КБ)</a>
IMG_1793.jpg (5799 просмотров) <a class='original' href='./download/file.php?id=160495&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (387.98 КБ)</a>
Видео по ссылке:

С ув. Магомед Абдулаев Дагестан Агвали.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

borodaagvali писал(а):Видео по ссылке:
Видео, но уже в полном объеме.

https://youtu.be/npuR7GH5Gww

С ув. Магомед Абдулаев Дагестан Агвали.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

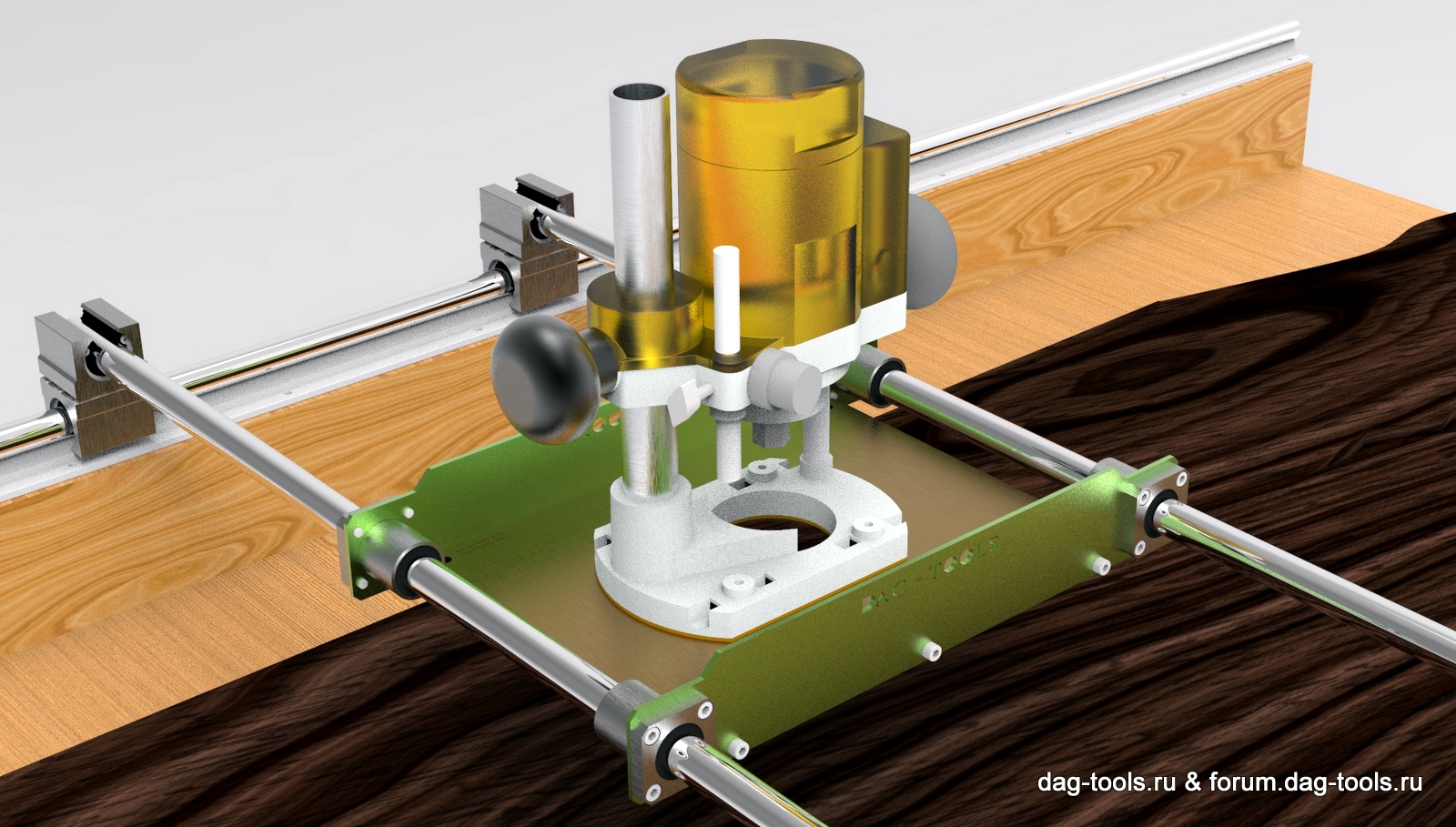

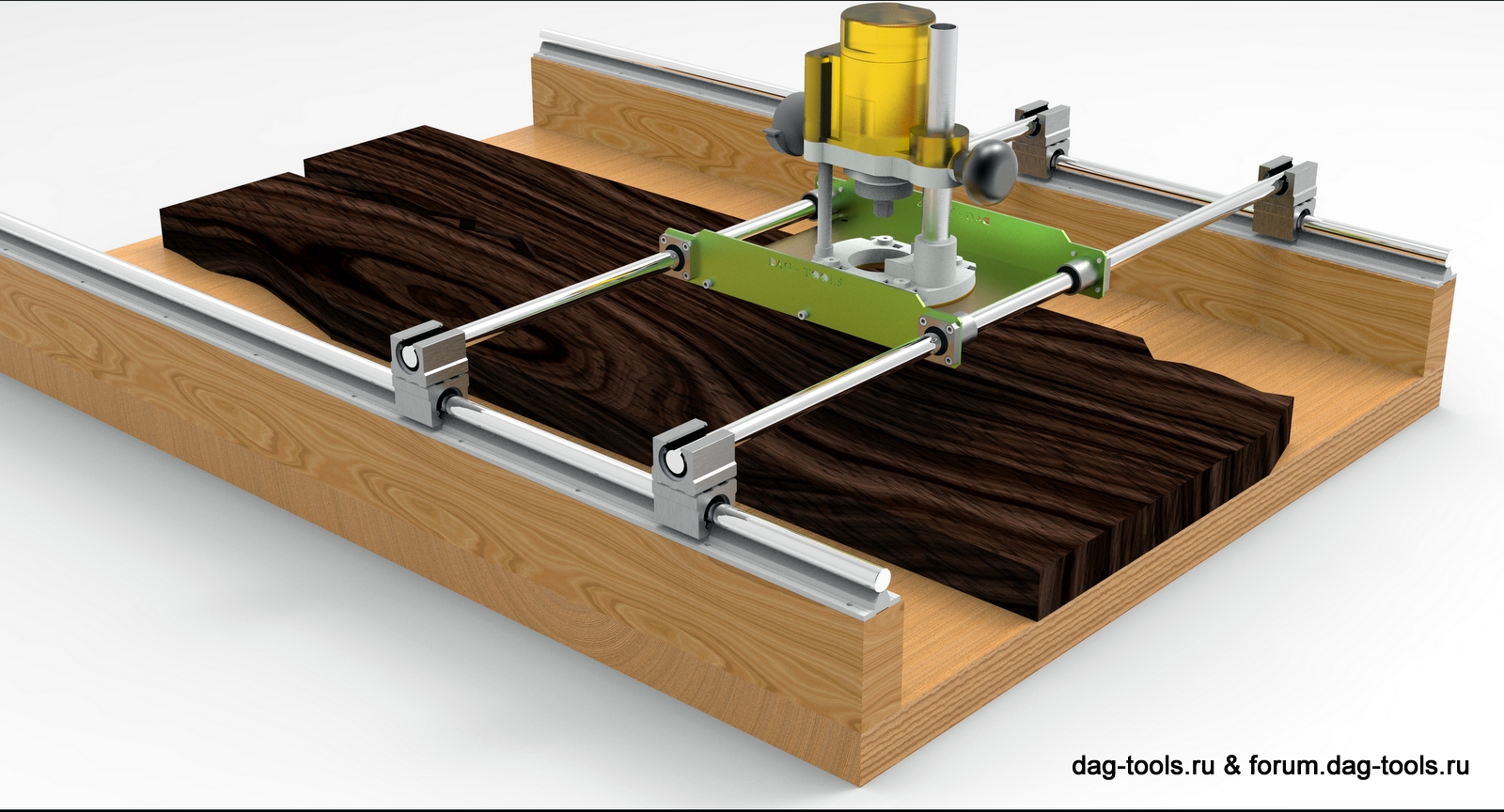

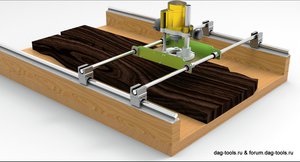

Рейсмус для слэбов - Surface gauge Dag-tools v1

Мир дому вашему - доброго времени суток, друзья!


Уже довольно долгое время наблюдаю за мастерами на просторах интернета. И наблюдая за ними поймал себя на мысли, практически 99% мастеров обходятся какими то самоделками при выравнивании слэбов. Ни у кого не вижу готового, реализованного решения. По этой причине взял на себя смелость, предложить на ваше обозрение собственное решение и уже реализованную в проект Surface gauge Dag-tools v1. Хочется спросить уважаемые мастера вас, насколько данное устройство востребовано, и какое будущее можете предсказать вы, по вашему мнению? Так же мною было решено дооснастить фрезерные пластины Dag-tools дополнительными монтажными резьбовыми соединениями по торцу, для последующего крепления к Surface gauge Dag-tools v1. Пользователи имеющие в наличии фрезерные пластины Dag-tools в новом исполнении, будут иметь возможность использовать свои пластины в качестве рейсмуса для слэбов, докупив комплект Surface gauge Dag-tools v1.

Пока ограничусь двумя картинками, думаю будет наглядно.

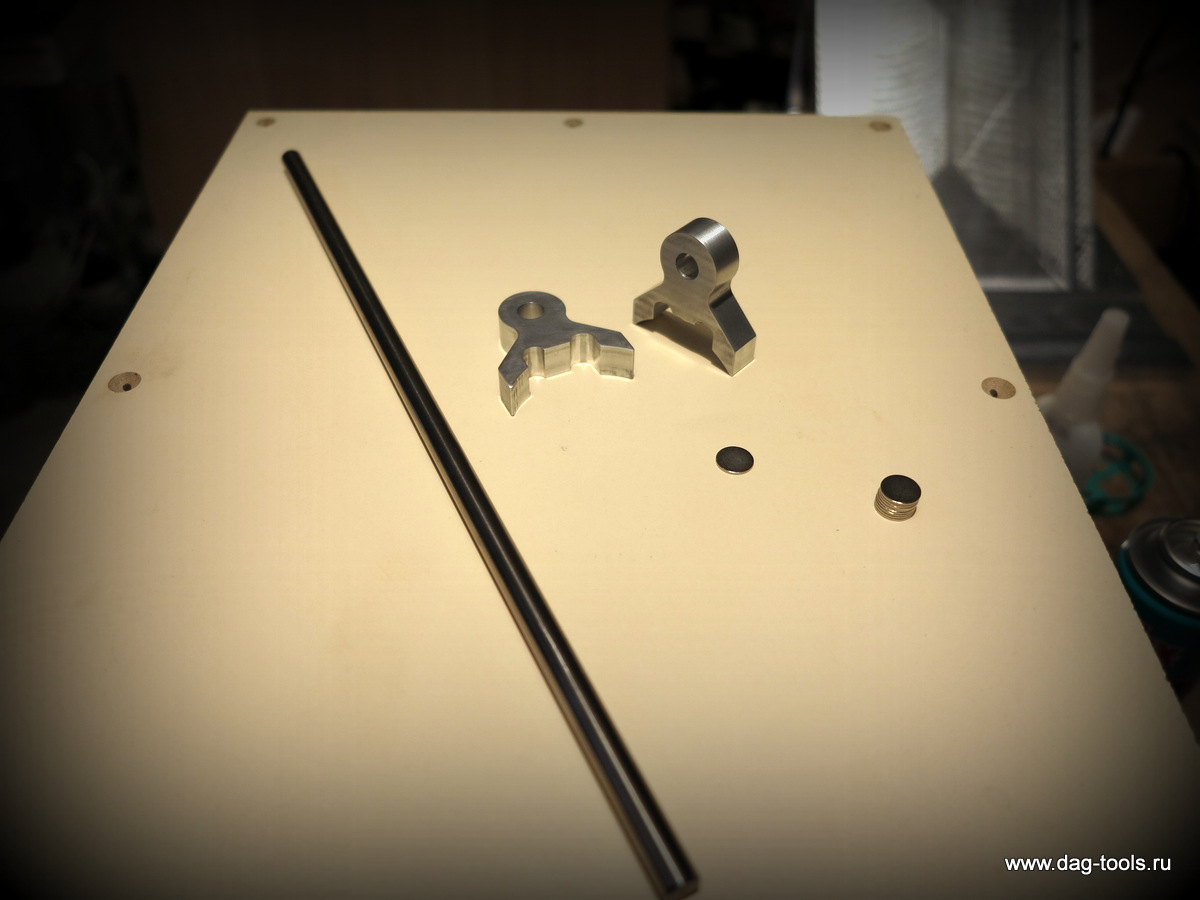

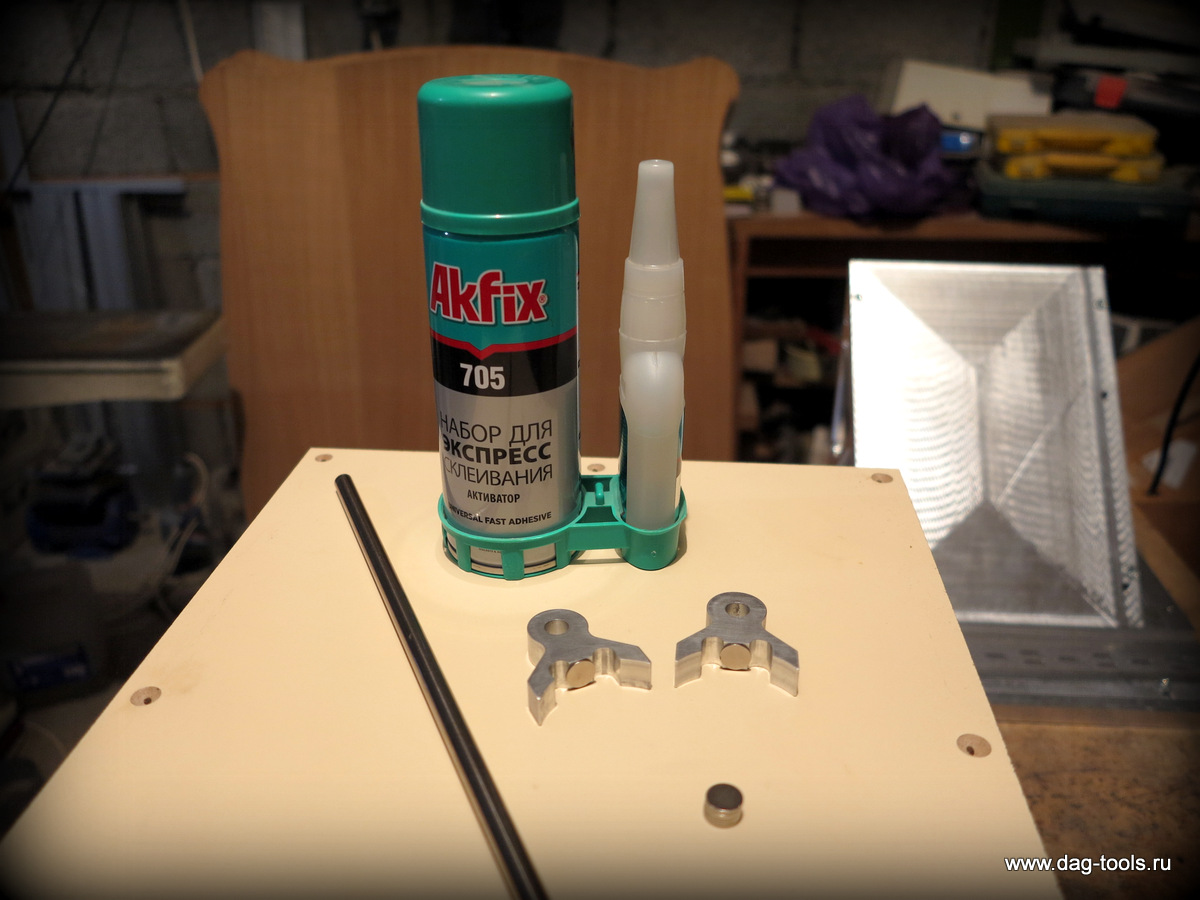

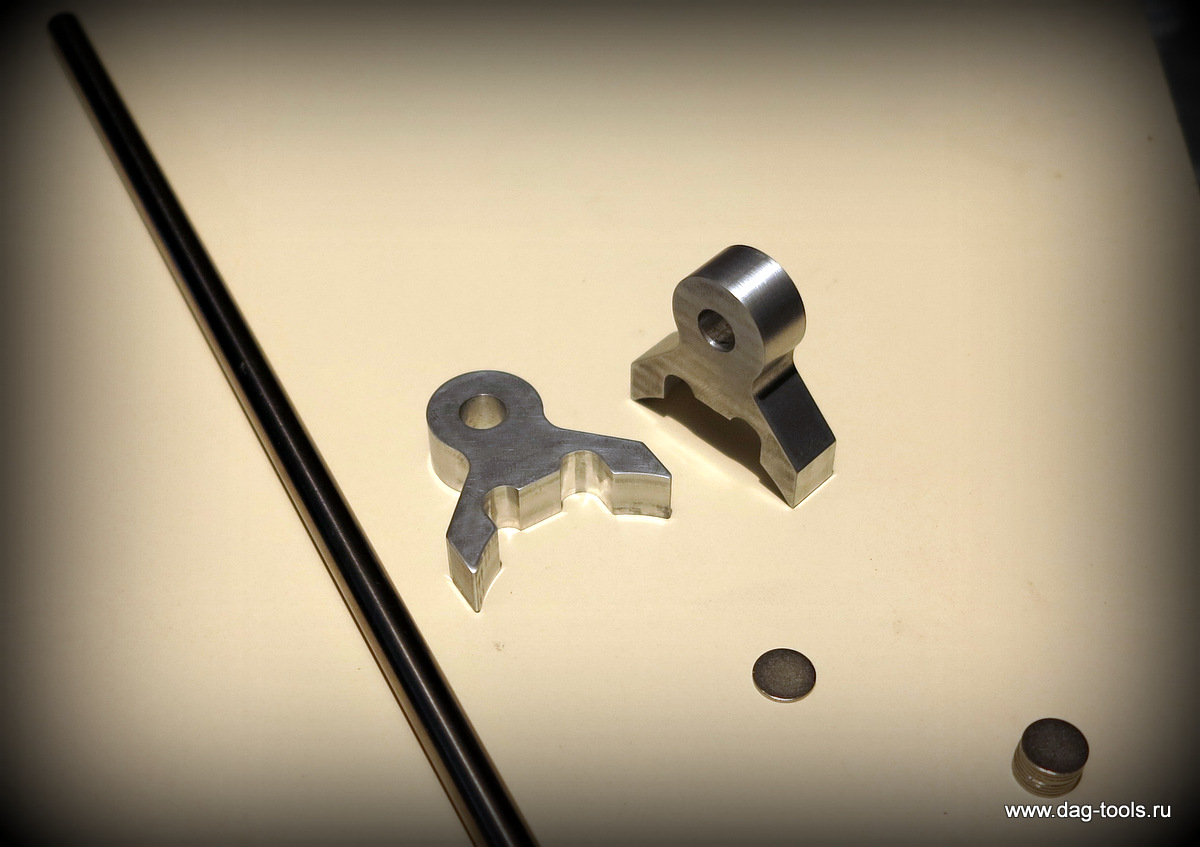

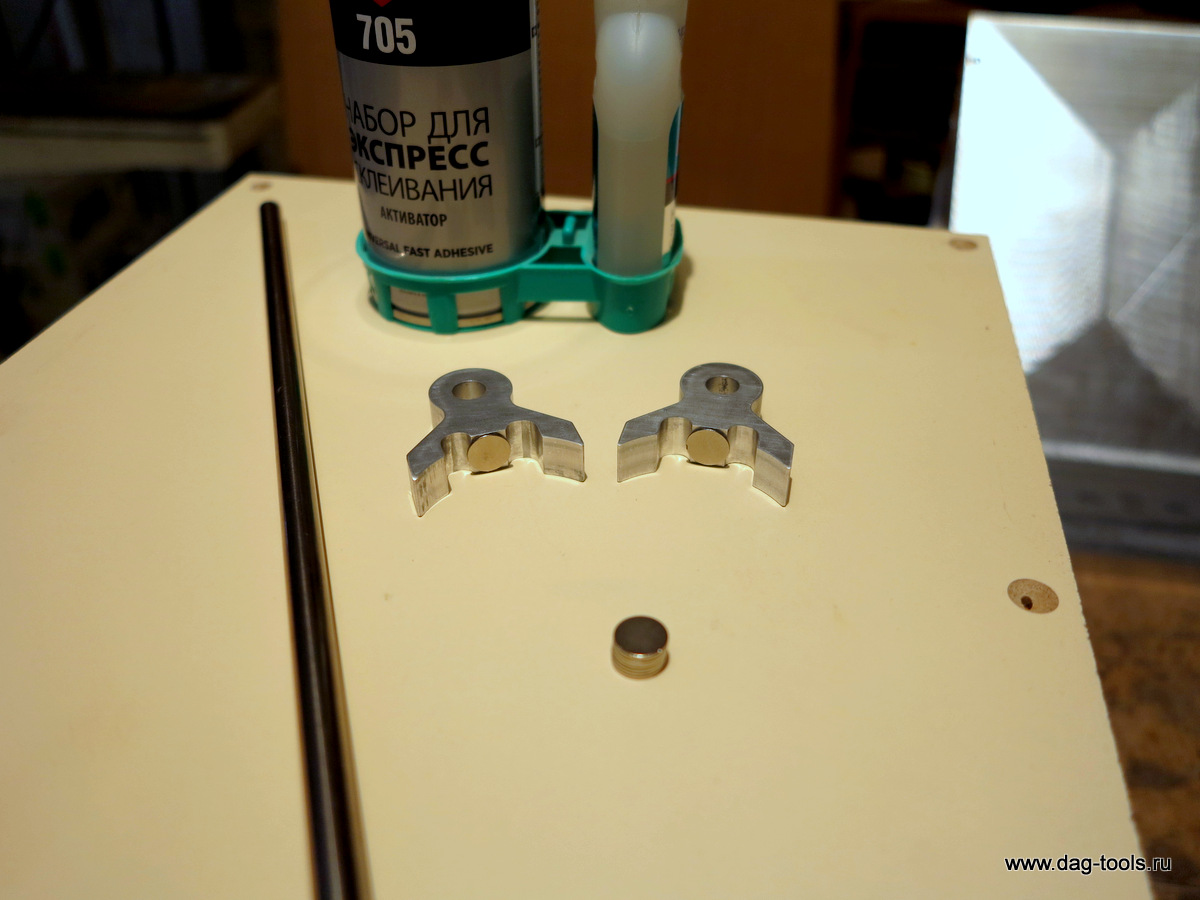

Surface gauge Dag-tools v1_RENDER_01.8.jpg (5554 просмотра) <a class='original' href='./download/file.php?id=161136&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (654.53 КБ)</a>
Surface gauge Dag-tools v1_RENDER_01.9.jpg (5554 просмотра) <a class='original' href='./download/file.php?id=161137&sid=763887ea02b503985bcfc10c2541fd77&mode=view' target=_blank>Загрузить оригинал (806.95 КБ)</a>
С ув. Магомед.
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение Serg »

Валы надо толще, такие будут прогибаться под массой фрезера.
И концы их надо крепить не в каретках, а соотв. держателях, а то повываливаются. :)
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
nevkon
Почётный участник
Почётный участник
Сообщения: 2390
Зарегистрирован: 17 июл 2015, 10:25
Репутация: 302
Настоящее имя: Константин
Откуда: Балаково (Саратовская обл.)
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение nevkon »

Видел один вариант изготовления достаточно на мой взгляд жесткий. Продольные направляющие не суть какие, а вот поперечная была в виде П-образного короба (с прорезью под фрезу - ее делали самой же фрезой) и фрезер ходил внутри него.
Потом регулировка высоты в вашем случае обеспечивается только фрезером, а значит и размером фрезы - этот момент на мой взгляд тоже стоит продумать.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

UAVpilot писал(а):Валы надо толще, такие будут прогибаться под массой фрезера.
И концы их надо крепить не в каретках, а соотв. держателях, а то повываливаются. :)
Я работаю в столярке более 25 лет, вы думаете что фрезер в несколько кило так прогнет 20 валы?
Люди на на таких валах станки собирают ЧПУ! Разве нет?

С ув. Магомед.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

nevkon писал(а): и фрезер ходил внутри него.
Вы забыли упомянуть что фрезер приходится все врем удерживать не малыми усилиями (своими руками), дабы он не вылетел оттуда.
Тут же я пошел другим путем.
nevkon писал(а):Потом регулировка высоты в вашем случае обеспечивается только фрезером, а значит и размером фрезы - этот момент на мой взгляд тоже стоит продумать.
Это все предусмотрено, и в этой конструкции все максимально облегчено и удешевлено! Чтобы не сдирать в три дорого с мастера, за нано новинки. Если уж так критично, это эксклюзивные варианты! И они решаются при обращении к производителю лично. А пока ограничимся стандартом...

С ув. Магомед.
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение frezeryga »

Опыт в столярке не прибавляет опыта в станкостроении. Согласен с тем что 20 валы сильно хлипко будет прогиб и вибрация.
Аватара пользователя
borodaagvali
Мастер
Сообщения: 345
Зарегистрирован: 19 мар 2015, 01:14
Репутация: 626
Настоящее имя: Магомед Магомедович Абдулаев
Контактная информация:

Re: Столярные работы (Dag-tools)

Сообщение borodaagvali »

frezeryga писал(а):Опыт в столярке не прибавляет опыта в станкостроении. Согласен с тем что 20 валы сильно хлипко будет прогиб и вибрация.
Макс, полностью с вами согласен. Но возражать лучше тем кто именно пробовал данную конструкцию! Это ведь не портал ЧПУ обвешенный 30-100 кг!!!
Валы у меня есть, изделие я опробовал. Единственное я на нем не садился и не катался :hehehe: давайте без фанатизма, на нем не собрались ведь металл стругать.
А так кто против? Любой желающий может доплатить за свой мазахизм, и мы поставим валы хоть 50 диаметра.

С ув. Магомед.
Ответить

Вернуться в «Изделия»
