Игрушки RAV-Group
Приветствую, Ваш форум почитываю давно, но все руки/ноги не доходили зарегистрироваться, пописать))).
Многие изделия из этой темы вдохновили на новые решения, другой взгляд, вот созрел выложить и результаты нашего труда,
может кому будет интересно, тоже вдохновится .
Работаем вдвоем - я и мой попутчик Виталий в нелегком деле ЧПУ-строительства, обработки и потуг заработать.
Пока в штате трудятся два самодельных фрезера, ЧПУ-токарник, печь, сверлилка и всяко-разно по мелочи.

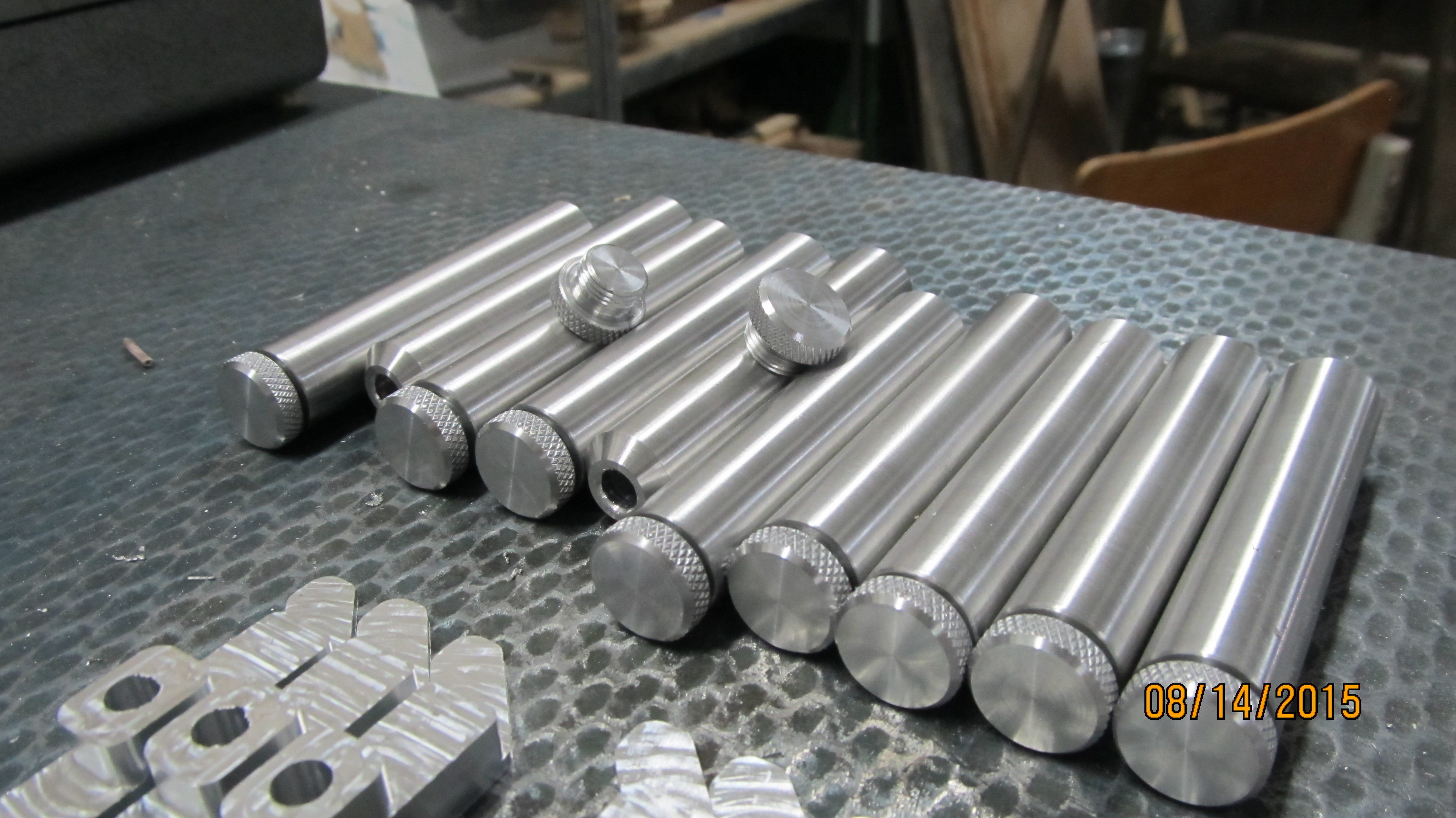

Вот некоторые штучки, которые мы делали (по мере изготовления буду в тему добавлять новые фото/видео).
Многие изделия из этой темы вдохновили на новые решения, другой взгляд, вот созрел выложить и результаты нашего труда,
может кому будет интересно, тоже вдохновится .
Работаем вдвоем - я и мой попутчик Виталий в нелегком деле ЧПУ-строительства, обработки и потуг заработать.
Пока в штате трудятся два самодельных фрезера, ЧПУ-токарник, печь, сверлилка и всяко-разно по мелочи.
Вот некоторые штучки, которые мы делали (по мере изготовления буду в тему добавлять новые фото/видео).
Последний раз редактировалось Redmn 14 июн 2016, 16:52, всего редактировалось 2 раза.
- Дрюня
- Почётный участник
- Сообщения: 2040
- Зарегистрирован: 25 ноя 2013, 00:19
- Репутация: 1504
- Настоящее имя: Андрей
- Откуда: Днепр
- Контактная информация:
Re: Мои изделия
Welcome, коллега!
Ну и станочки показал бы сразу, интересно ведь.
Ну и станочки показал бы сразу, интересно ведь.
- ukr-sasha
- Мастер
- Сообщения: 3401
- Зарегистрирован: 21 мар 2011, 07:47
- Репутация: 2180
- Настоящее имя: Украинец Александр Григорьевич
- Откуда: Киев, Украина
- Контактная информация:
Re: Мои изделия
Фото станков можете выложить?
Пока писал опередили.
Пока писал опередили.
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
Конечно, просто нагло из под носа нормальный фотик утащили, на телефо не хочется снимать, на днях вернут, сфотаю, покажу, расскажу.
- alexg-nn
- Мастер
- Сообщения: 793
- Зарегистрирован: 08 фев 2015, 12:45
- Репутация: 127
- Настоящее имя: Алексей
- Откуда: Нижний Новгород
- Контактная информация:
Re: Мои изделия
Это комнатная мини-РЛС?Redmn писал(а):
- ukr-sasha
- Мастер
- Сообщения: 3401
- Зарегистрирован: 21 мар 2011, 07:47
- Репутация: 2180
- Настоящее имя: Украинец Александр Григорьевич
- Откуда: Киев, Украина
- Контактная информация:
Re: Мои изделия
Пазы строгали что ли?
-
- Новичок
- Сообщения: 37
- Зарегистрирован: 17 авг 2015, 13:07
- Репутация: 1
- Настоящее имя: Антон
- Откуда: Уехал в Питер
- Контактная информация:
Re: Мои изделия
ОО норм так ложе для булочки ) Смотрю кто то ПСП увлекается )
- MX_Master
- Мастер
- Сообщения: 7476
- Зарегистрирован: 27 июн 2015, 19:45
- Репутация: 3099
- Настоящее имя: Михаил
- Откуда: Алматы
- Контактная информация:
Re: Мои изделия
Canon PowerShot SX130 ? Да сейчас многие смартфоны на те же 12 Мпикселей снимают, качество для посмотрения - нормальное. Так что можете сфоткать и на телефонRedmn писал(а):Конечно, просто нагло из под носа нормальный фотик утащили, на телефо не хочется снимать, на днях вернут, сфотаю, покажу, расскажу.
- aegis
- Мастер
- Сообщения: 3171
- Зарегистрирован: 22 мар 2012, 06:59
- Репутация: 1810
- Настоящее имя: Михайло
- Откуда: Україна, Конотоп=>Запоріжжя=>Харьків
Re: Мои изделия
Redmn, и снова здравствуйте на чипе и тут слегка разные направления - и тут и там есть чему почерпнуть, поэтому очередной нормальный форум только в плюс.
присоединяюсь к просьбам трудящихся по освещению станочного парка и всей мастерской вцелом
присоединяюсь к просьбам трудящихся по освещению станочного парка и всей мастерской вцелом
нікому нічого не нав'язую.
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
Добрый день.
Фотик наконец - то вернули, поэтому по порядку.

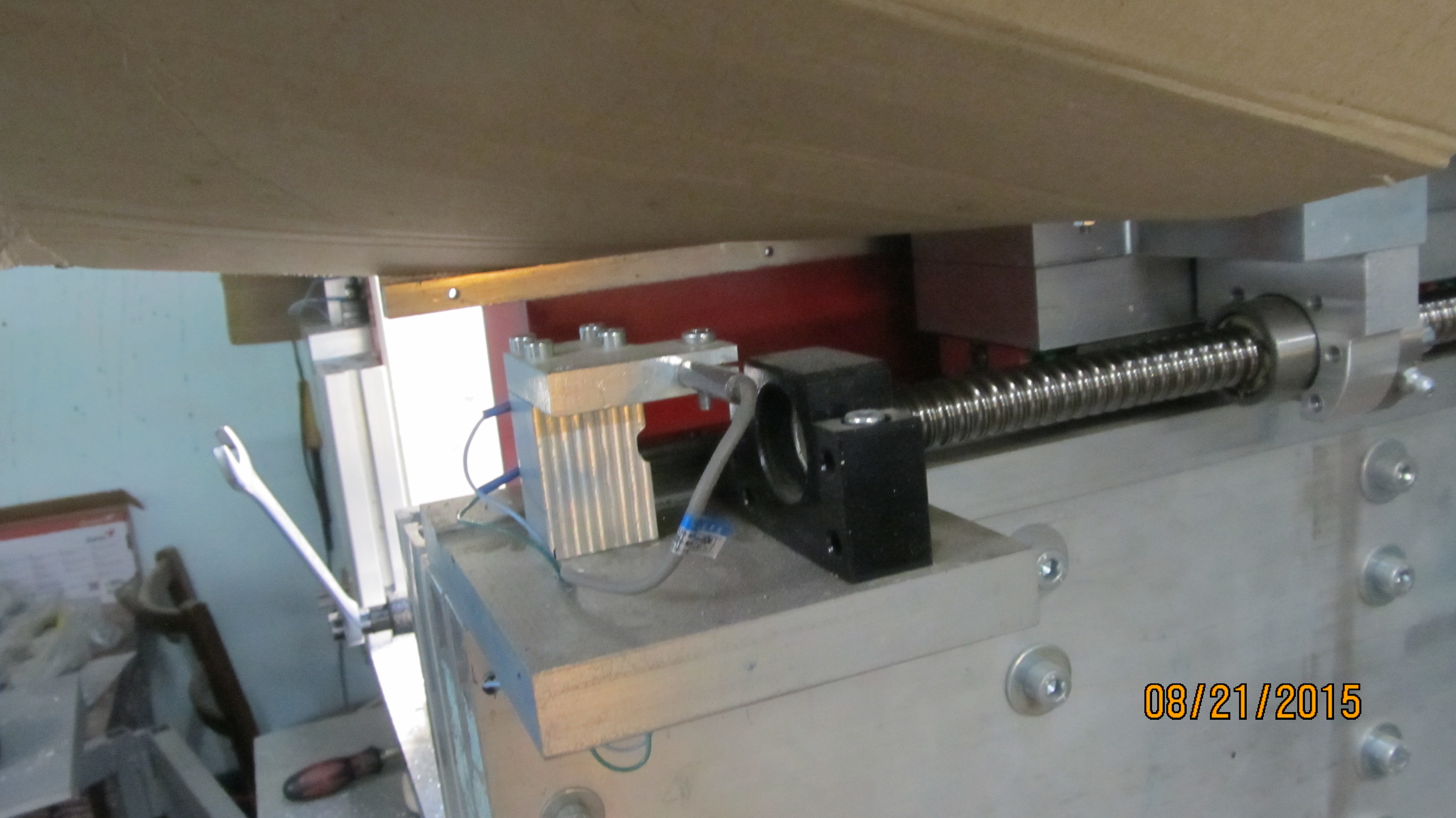

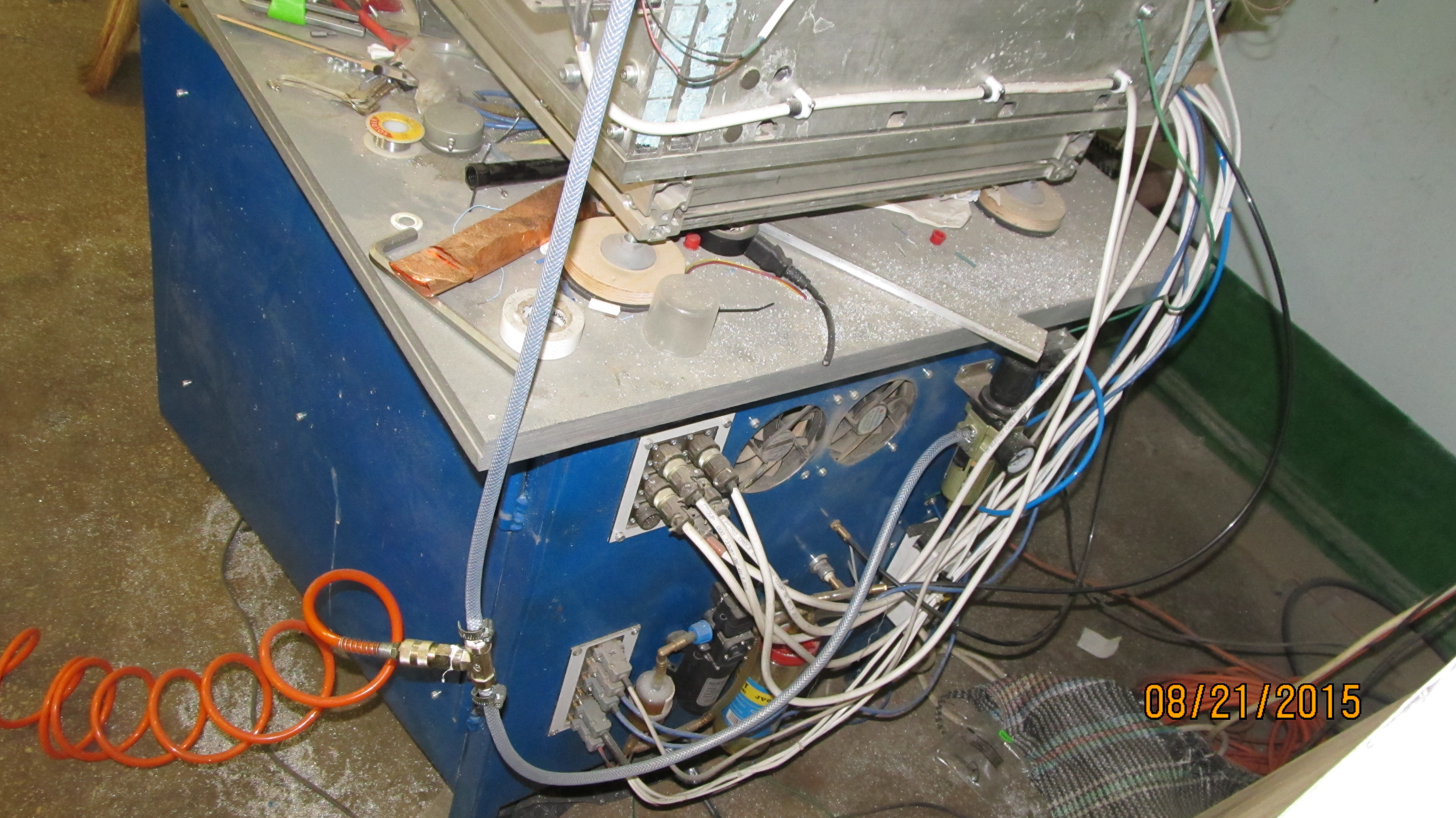

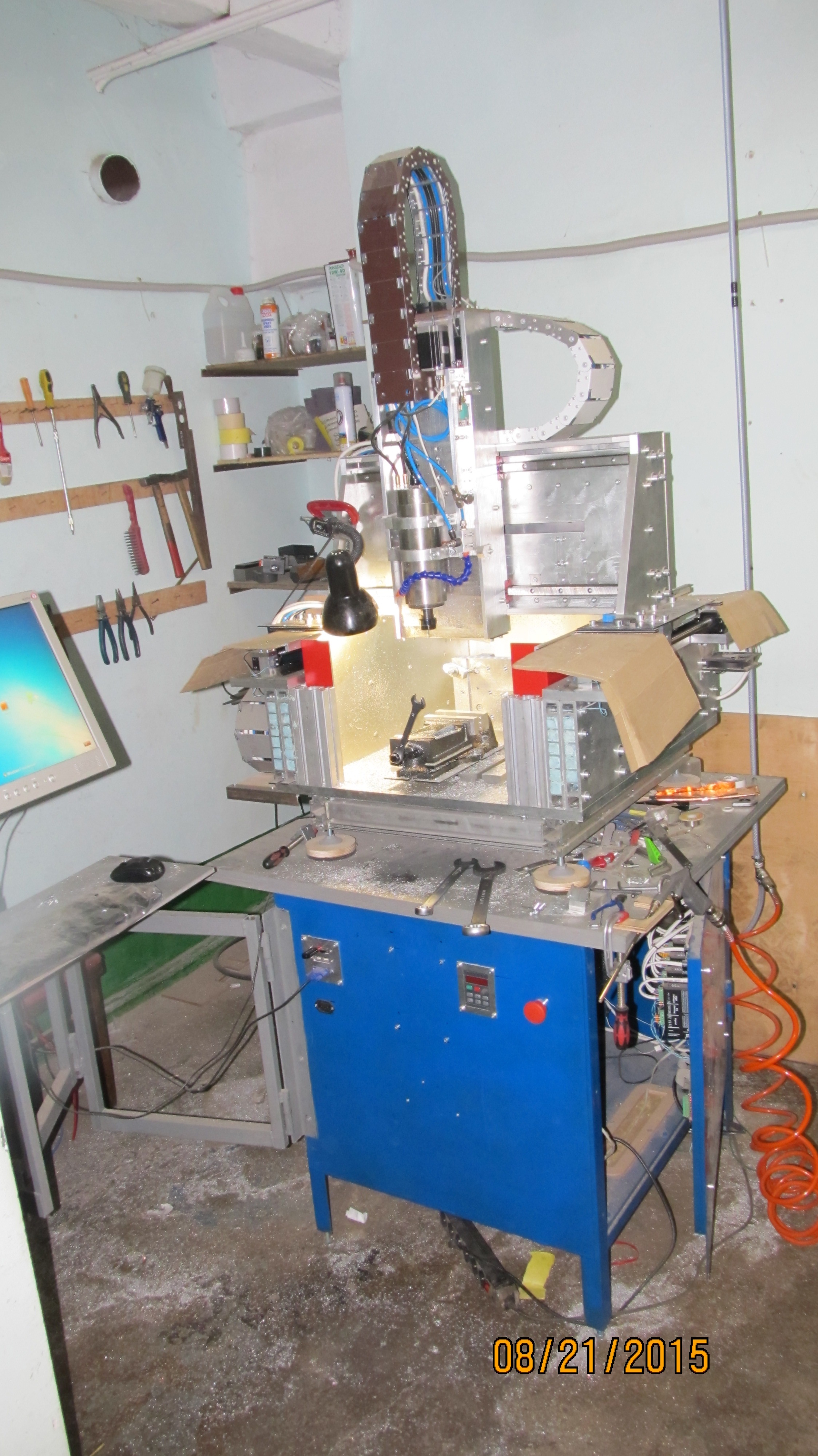

Вот как и обещал, фото орудий труда. Ждут, аж стонут, когда немного с заказами полегче будет, надо им и профилактику сделать, и защиту восстановить, а то живут в режиме 16/7 иногда 24/7 - некогда привести в человеческий вид.
Это последний малыш, когда-то мой друг начинал делать, но так и бросил незаконченным, сейчас взяли себе помощника-студента, чтоб не гробить нормальные станки, дособрали этот - пущай тренеруется. Ничего особенного нет, но фрезерует понемногу, основы арткама и павермила на нем подучить вполне реально да первые шишки набить. Это самый первый собранный 600х950х140 откликается на "Небула-1", основное орудие производства, сейчас в основном черновые операции, если много однотипных маленьких изделий, ну или пресс-форму какую изготовить, типа той, что на станке установлена. Дюраль грызет бодро, рабочие подачи до 2400 по дюральке, холостые 4000, реальная точность 0,01-0,02 на 100 мм.
Многое доделывалось по ходу работ, все никак времени не хватает сопли убрать, защиту нужно переделать, электроклапан подключить, думаю, совместим с ближайшей переделкой, хотим портал переделать, поднять. Да и гайки уже пора перебрать, посмотреть, что там с шарами, не говоря уже про уборку. Второй станочек - шустрик он же "Небула-2" - ходы 320х280х240 рабочие до 3000 на дюральке холостые получились 7000)))) правда это немного стремно выглядит, станок так и хочет с постамента поскакать. С точностью все в порядке, 2-4 сотки во всем диапазоне и сотка на мелких деталях.
В основном тут детали в тисках обрабатываем.

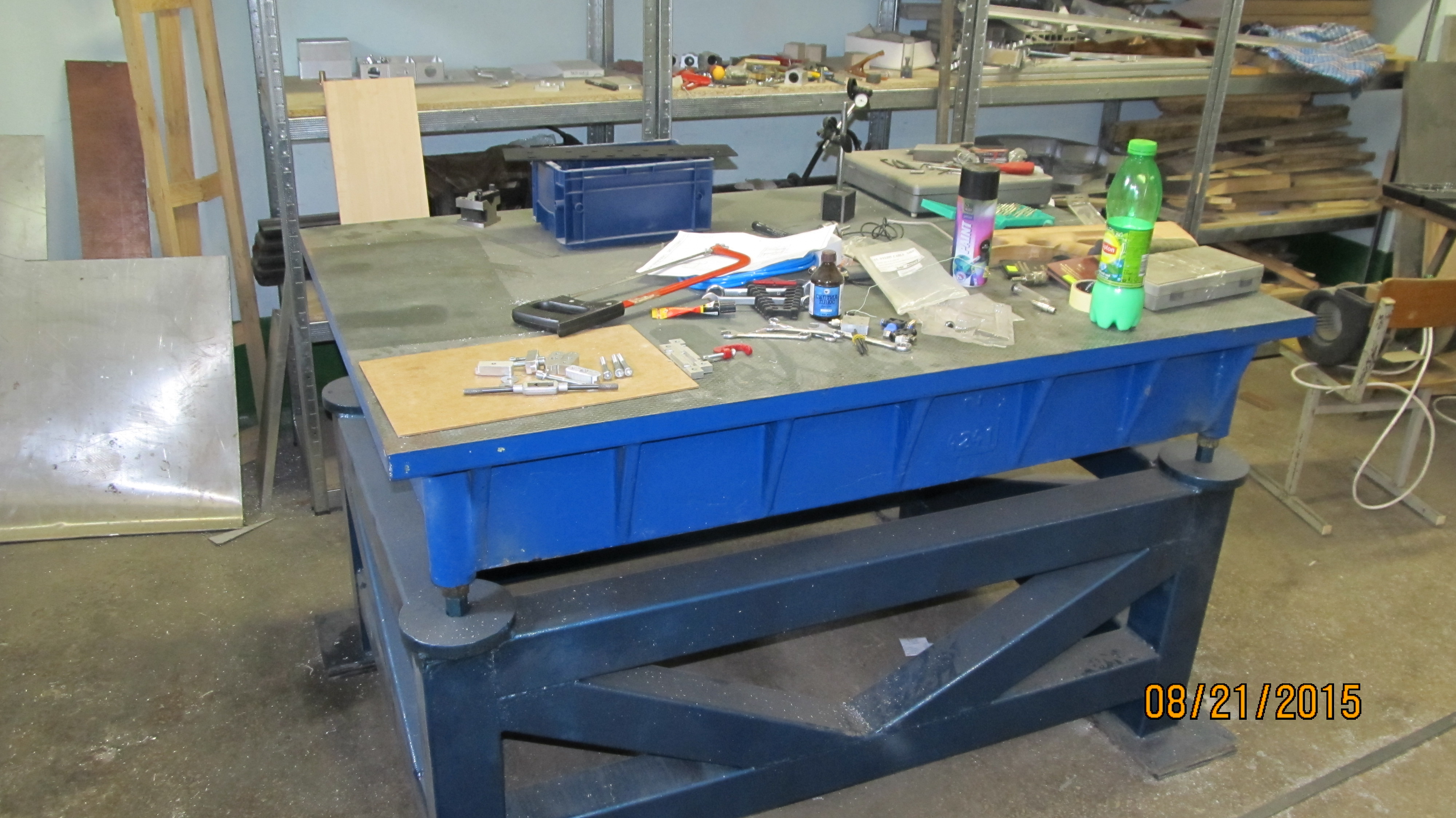

Тоже ждет паузы в работе, т.к. он по хорошему не дособран, пришлось запустить в полусобранном состоянии, т.к. работа денежная пришла неожиданно. Четвертый "Бутус", в состоянии - еще не станок, но уже и не кусок чугуна - ждет заказанных комплектующий, будет собираться. Планируем 800х600х400 по стали. Подвижный стол, серводвигатели, хороший, самодельный, шпиндель нод автосмену, но пока просто отличный стол)).
Фотик наконец - то вернули, поэтому по порядку.

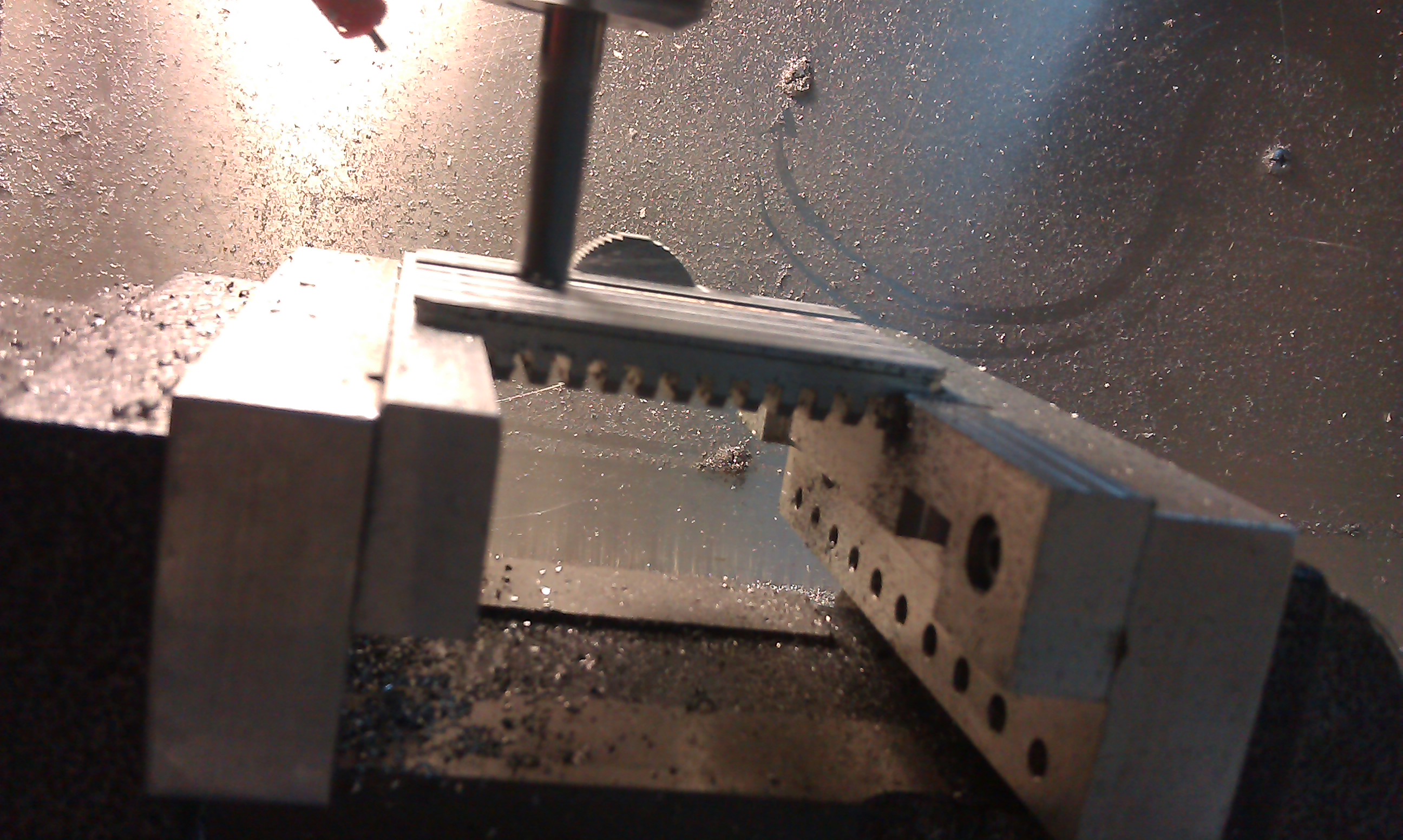

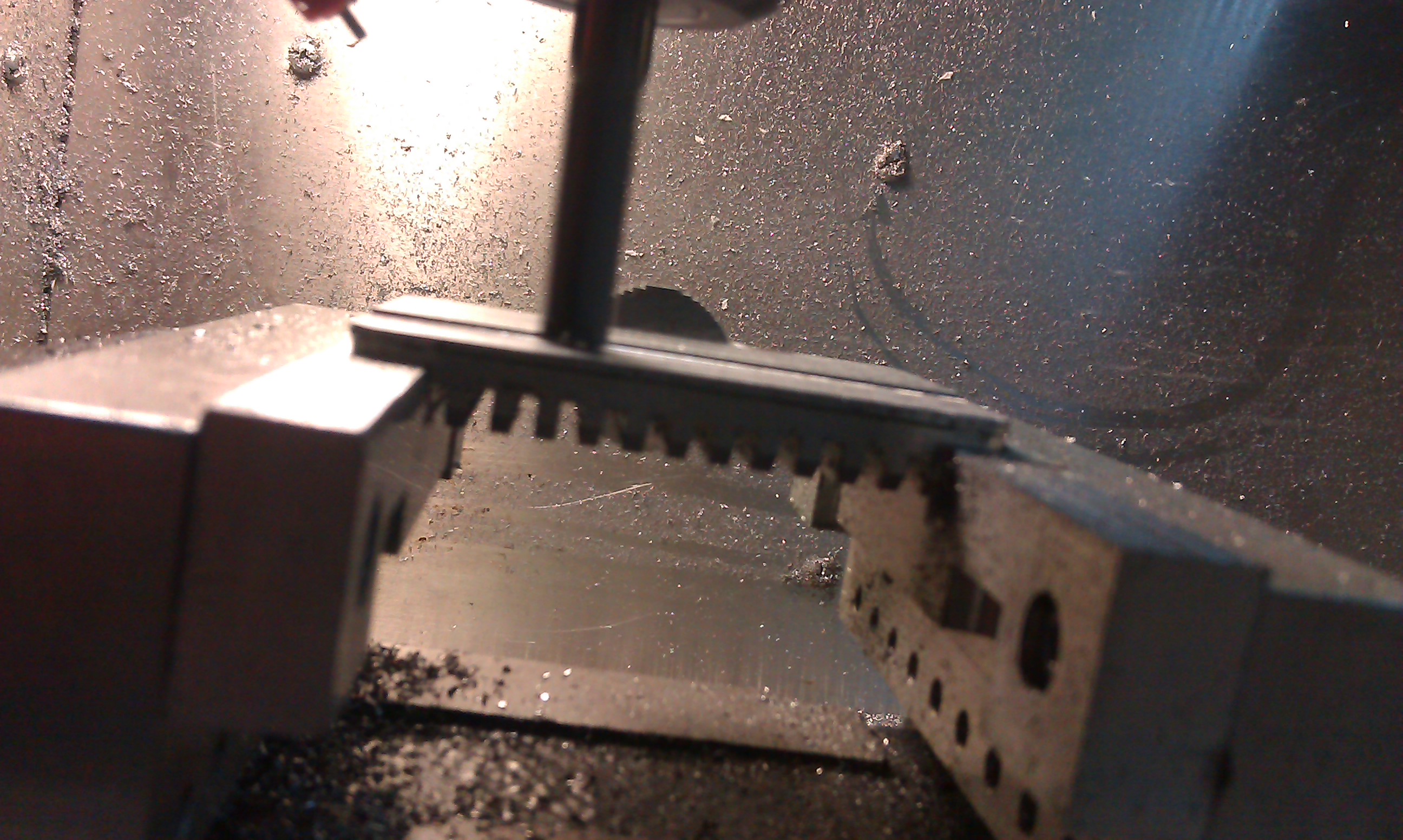

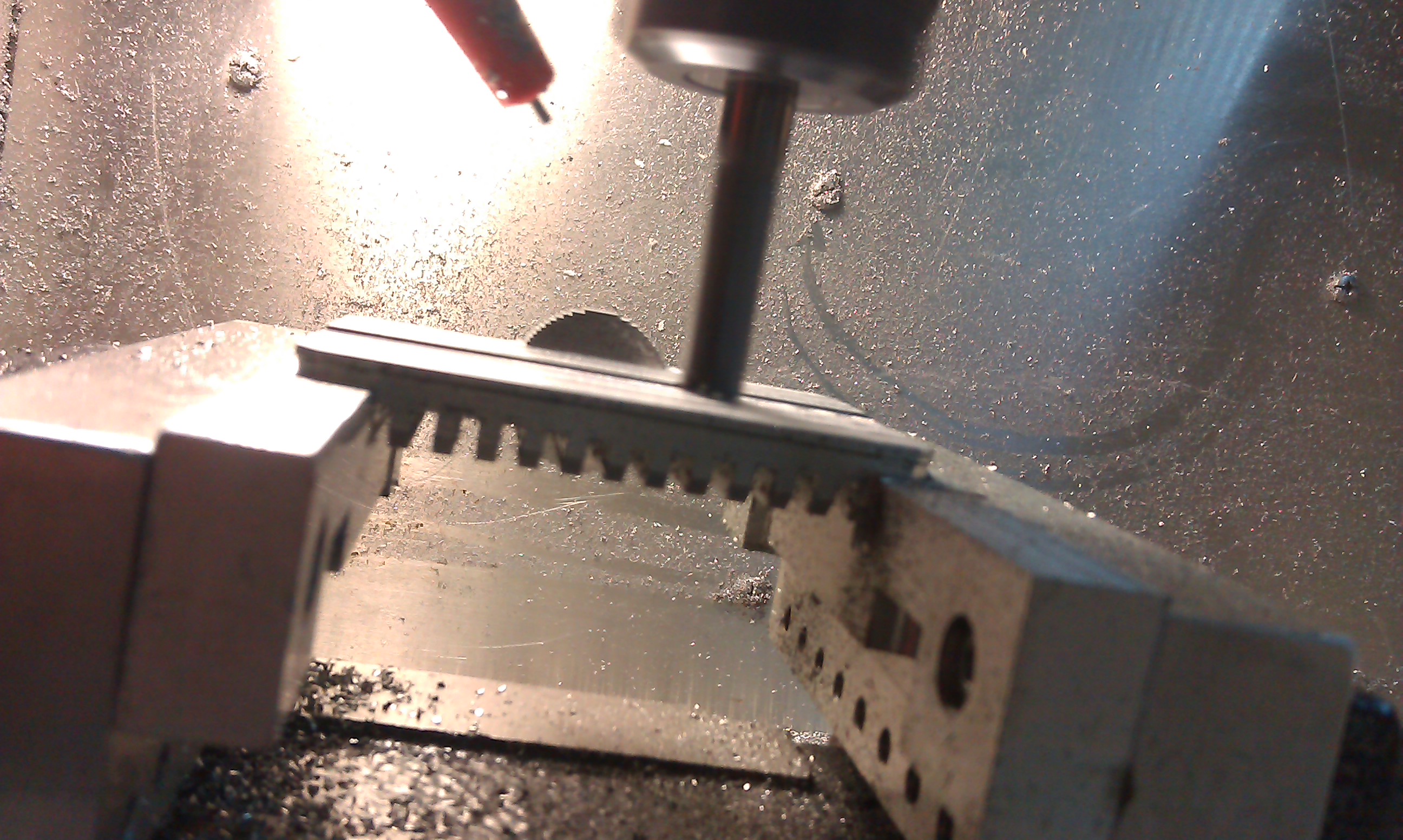

Нет, фрезеровали, фреза 2 и вперед.ukr-sasha писал(а):Пазы строгали что ли?
Это один из самых старых заказчиков, любитель ПСП пневматики, уже родным стал, пытался нас подсадить на эту тему, но не пошло ввиду отсутствия свободного времени, вот так и сложилось, мы (в основном Виталик) рисует, делаем, правим, делаем, ищет человек недостижимый идеал.Zeron писал(а):ОО норм так ложе для булочки ) Смотрю кто то ПСП увлекается )
Не приживаются смартфоны в мастерской, дохнут быстро, то в соже купаются, то со стеллажа падают, то пыль нюхают.MX_Master писал(а):Canon PowerShot SX130 ? Да сейчас многие смартфоны на те же 12 Мпикселей снимают, качество для посмотрения - нормальное. Так что можете сфоткать и на телефон
Вот как и обещал, фото орудий труда. Ждут, аж стонут, когда немного с заказами полегче будет, надо им и профилактику сделать, и защиту восстановить, а то живут в режиме 16/7 иногда 24/7 - некогда привести в человеческий вид.
Это последний малыш, когда-то мой друг начинал делать, но так и бросил незаконченным, сейчас взяли себе помощника-студента, чтоб не гробить нормальные станки, дособрали этот - пущай тренеруется. Ничего особенного нет, но фрезерует понемногу, основы арткама и павермила на нем подучить вполне реально да первые шишки набить. Это самый первый собранный 600х950х140 откликается на "Небула-1", основное орудие производства, сейчас в основном черновые операции, если много однотипных маленьких изделий, ну или пресс-форму какую изготовить, типа той, что на станке установлена. Дюраль грызет бодро, рабочие подачи до 2400 по дюральке, холостые 4000, реальная точность 0,01-0,02 на 100 мм.
Многое доделывалось по ходу работ, все никак времени не хватает сопли убрать, защиту нужно переделать, электроклапан подключить, думаю, совместим с ближайшей переделкой, хотим портал переделать, поднять. Да и гайки уже пора перебрать, посмотреть, что там с шарами, не говоря уже про уборку. Второй станочек - шустрик он же "Небула-2" - ходы 320х280х240 рабочие до 3000 на дюральке холостые получились 7000)))) правда это немного стремно выглядит, станок так и хочет с постамента поскакать. С точностью все в порядке, 2-4 сотки во всем диапазоне и сотка на мелких деталях.
В основном тут детали в тисках обрабатываем.
Тоже ждет паузы в работе, т.к. он по хорошему не дособран, пришлось запустить в полусобранном состоянии, т.к. работа денежная пришла неожиданно. Четвертый "Бутус", в состоянии - еще не станок, но уже и не кусок чугуна - ждет заказанных комплектующий, будет собираться. Планируем 800х600х400 по стали. Подвижный стол, серводвигатели, хороший, самодельный, шпиндель нод автосмену, но пока просто отличный стол)).
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
И Вам добрый день, частенько Вас на чипе наблюдал, спасибо, буду отписыватья по мере работ.aegis писал(а):Redmn, и снова здравствуйте на чипе и тут слегка разные направления - и тут и там есть чему почерпнуть, поэтому очередной нормальный форум только в плюс.
- Atom42
- Мастер
- Сообщения: 720
- Зарегистрирован: 07 июл 2014, 11:55
- Репутация: 286
- Настоящее имя: Денис
- Откуда: Кемерово
- Контактная информация:
Re: Мои изделия
Хороший ассортимент ! Заинтересовала защита на третьем фото, как внутри сделано/соединено, поделитесь конструктивном?
Неважно, как быстро Ты идешь, главное- не останавливаться.
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
Там ничего военного нет, материал - композит. Для сгиба фрезеровать один из слоев. Внутри фрезерована канавка для шляпки самореза, на обратной стороне торчит сама шляпка. Как обработка закончится, сфотографирую.Atom42 писал(а):Хороший ассортимент ! Заинтересовала защита на третьем фото, как внутри сделано/соединено, поделитесь конструктивном?
Вот видео работы:
https://youtu.be/aF6cPQEIuiE
Вот итог -
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
По фрезерованному внутри пазу ходит головка винта/самореза. Конструкция простая, но за полтора года сбоев не давала, иногда стыки только приходится от стружки чистить.Atom42 писал(а):Заинтересовала защита на третьем фото, как внутри сделано/соединено, поделитесь конструктивном?
- Predator
- Мастер
- Сообщения: 9583
- Зарегистрирован: 18 июл 2013, 18:26
- Репутация: 2531
- Контактная информация:
Re: Мои изделия
А, что-то такая вся покацаннаяRedmn писал(а):за полтора года сбоев не давала
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
Стреляли)))) Наверное стоило написать - глобальных сбоев не давала)))))))))))Predator писал(а):А, что-то такая вся покацанная
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия

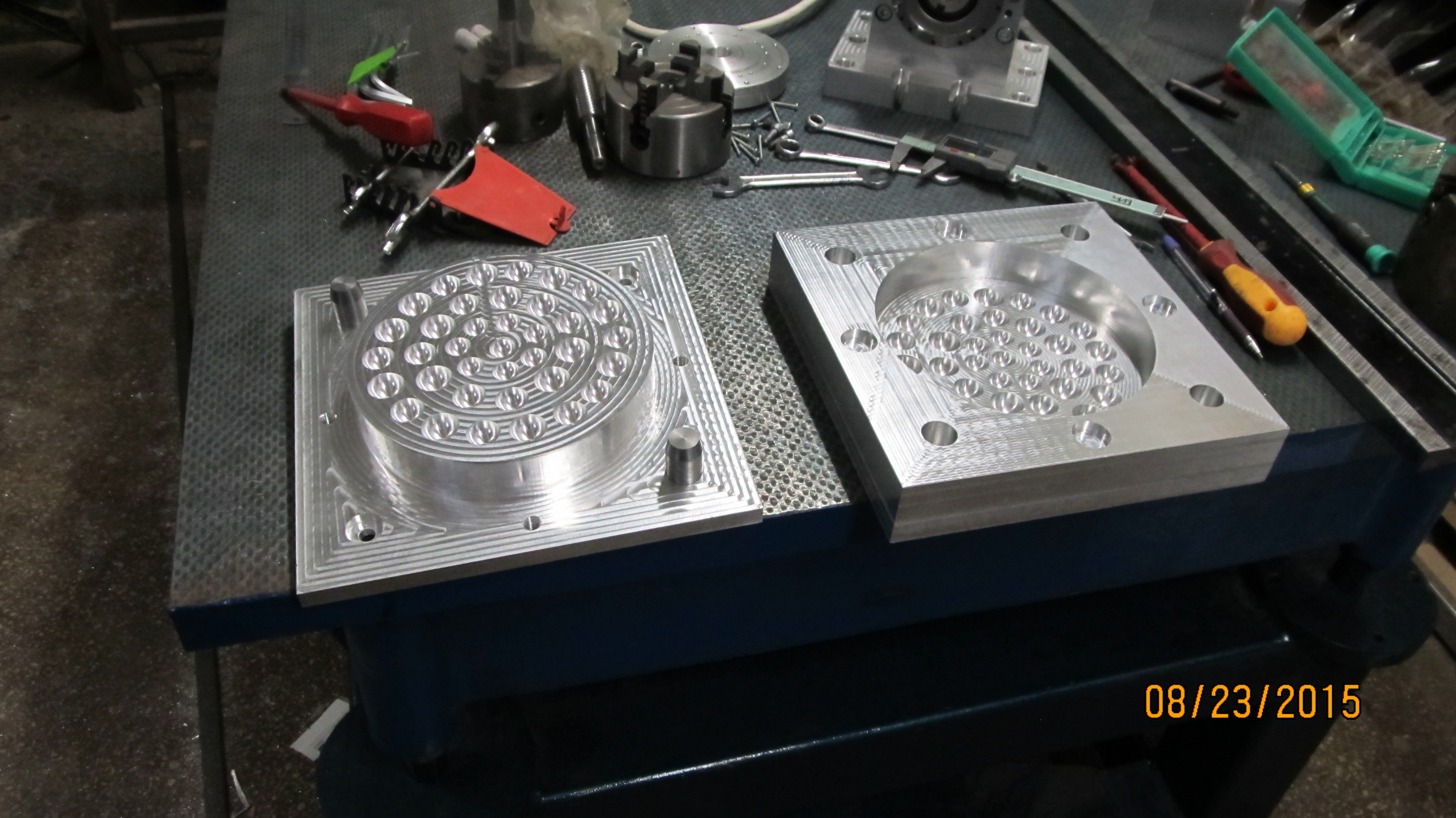

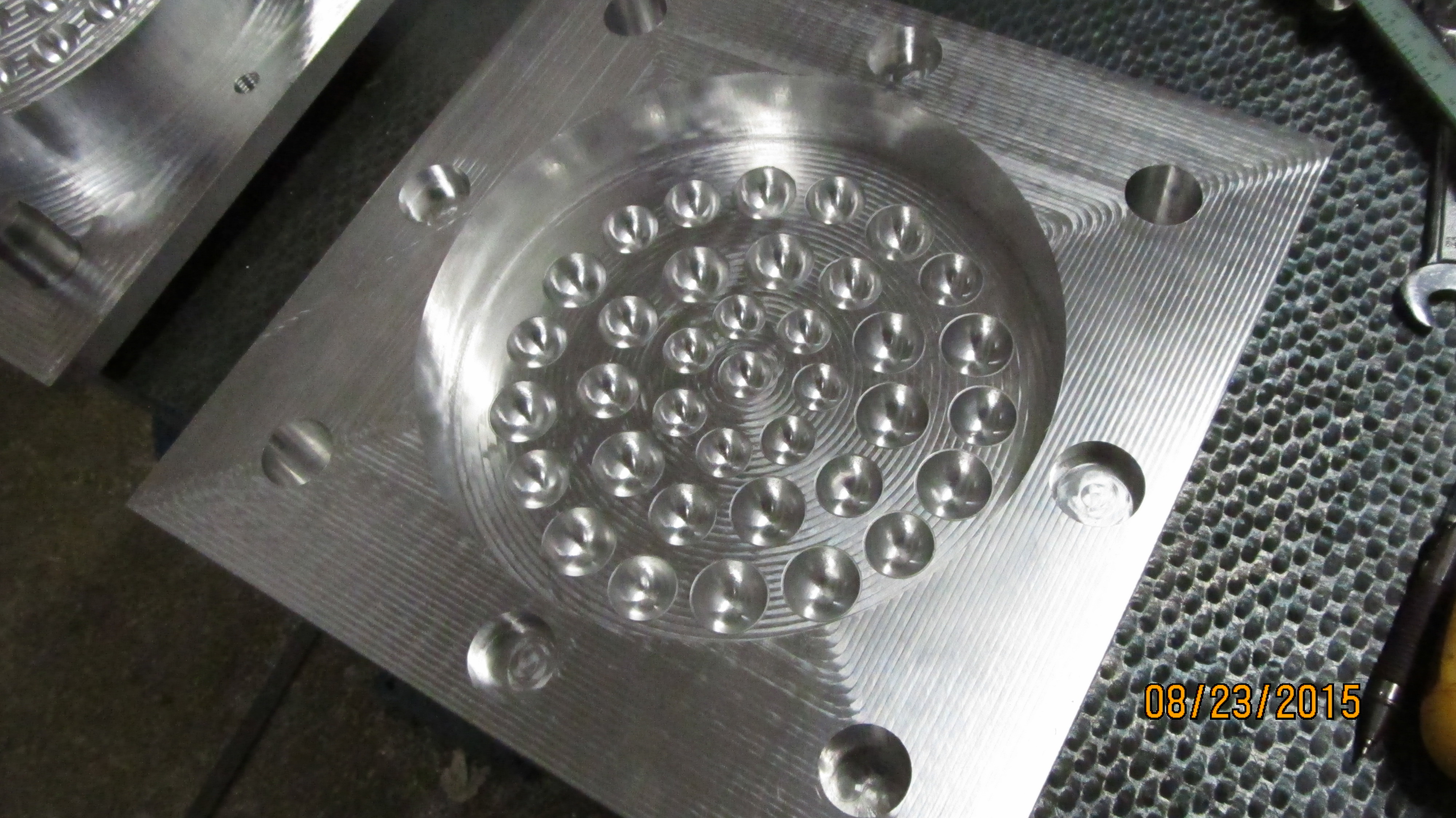

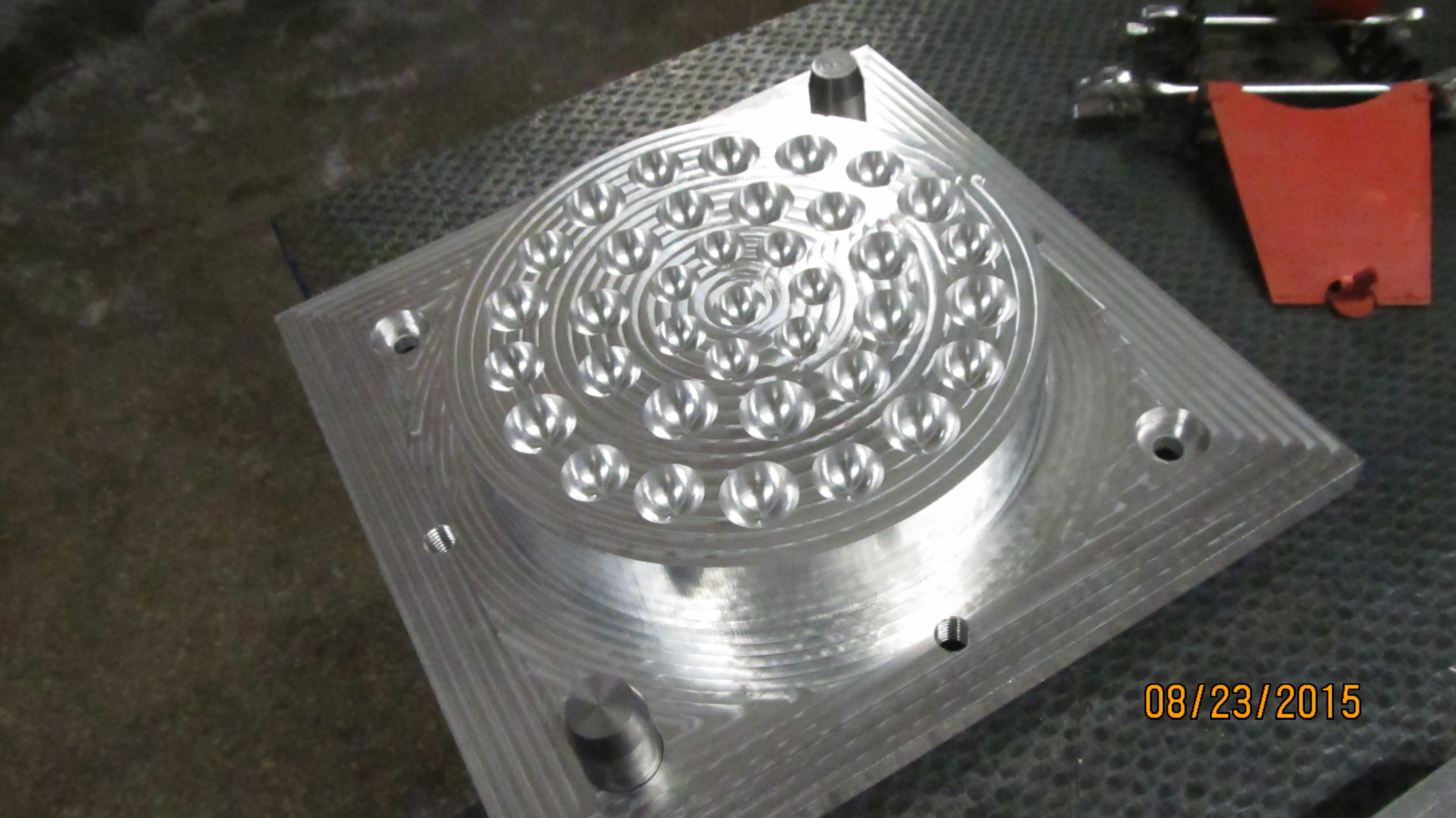

Еще одна формочка, заказчик третий раз обратился, надеюсь, будет постоянным.
-
- Новичок
- Сообщения: 20
- Зарегистрирован: 07 мар 2014, 14:12
- Репутация: 0
- Контактная информация:
Re: Мои изделия
Очень заинтересовало ложе булочка. Не могли описать процесс создания модели для него? И как фрезеровали одной фрезой или разными?
- Redmn
- Мастер
- Сообщения: 853
- Зарегистрирован: 07 авг 2015, 12:48
- Репутация: 1207
- Настоящее имя: Иван
- Откуда: Украина, Запорожье
- Контактная информация:
Re: Мои изделия
Достаточно тяжело описать этот творческий процесс, в основном работаю в Солидворкс там такие вещи изобразить проблематично как по мне, рисовал мой партнер Виталик в Рино, сел, через три дня и одну ночь встал - готово))) первую пробную фрезернули - внесли изменения в модель, вторую фрезернули, довольный заказчк схватил, обнюхал и довольный ускакал домой шкурить, вскрывать лаком.... Фрезеровали за два прохода - черновой проход фреза 8, припуск 1 мм, чистовая обработка фреза сфера 8 подачи везде 3000, обороты 16000. Штифты для переворота, переворот и опять - черновая, чистовая. Как то так.sashok362 писал(а):Очень заинтересовало ложе булочка. Не могли описать процесс создания модели для него? И как фрезеровали одной фрезой или разными?
