Мои изделия

Показываем свои изделия, гордимся, хвастаемся, завидуем.
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Мои изделия

Сообщение Kopyloff »

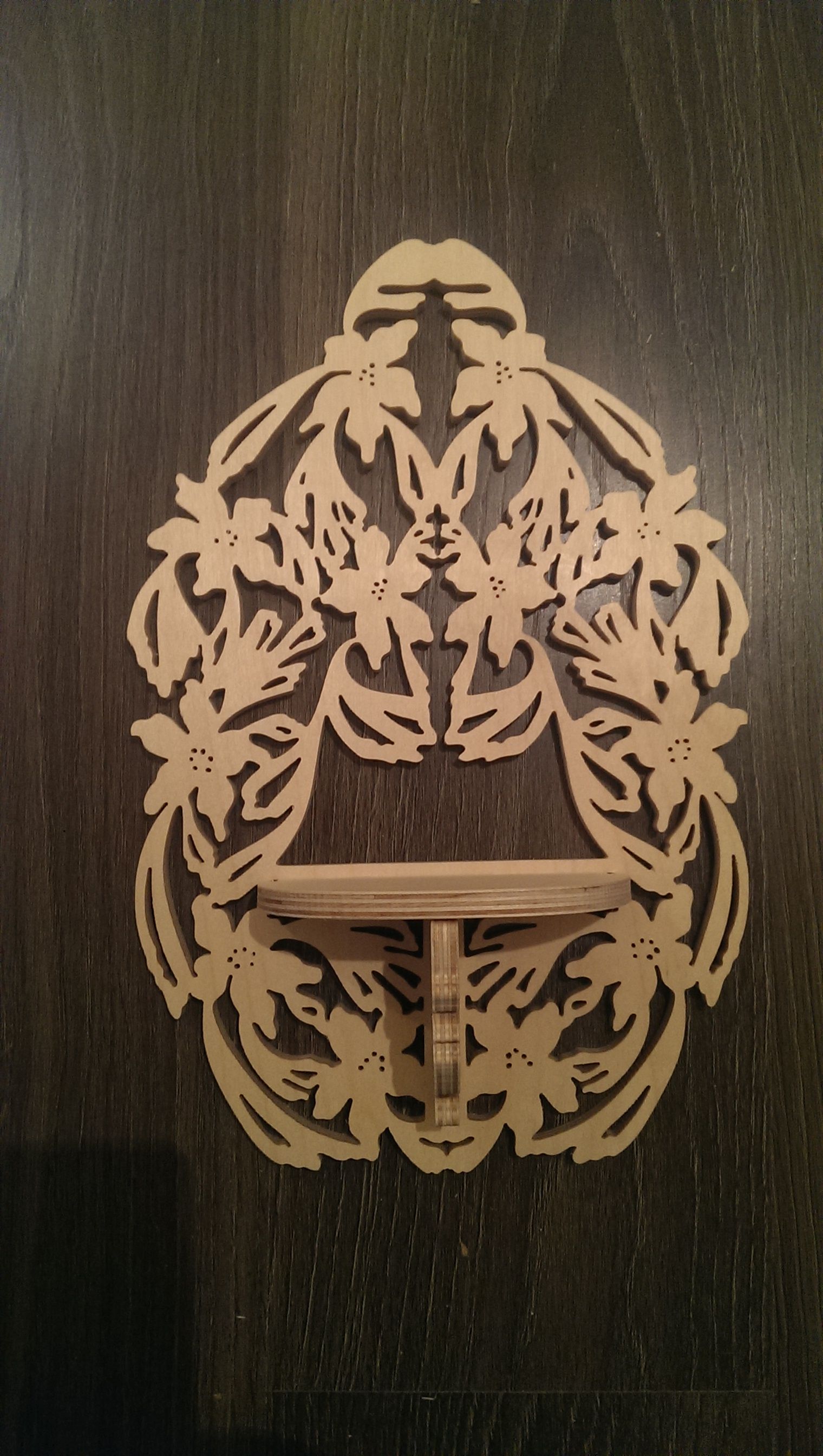

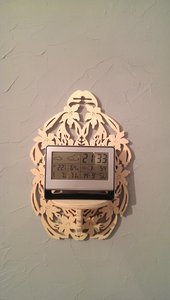

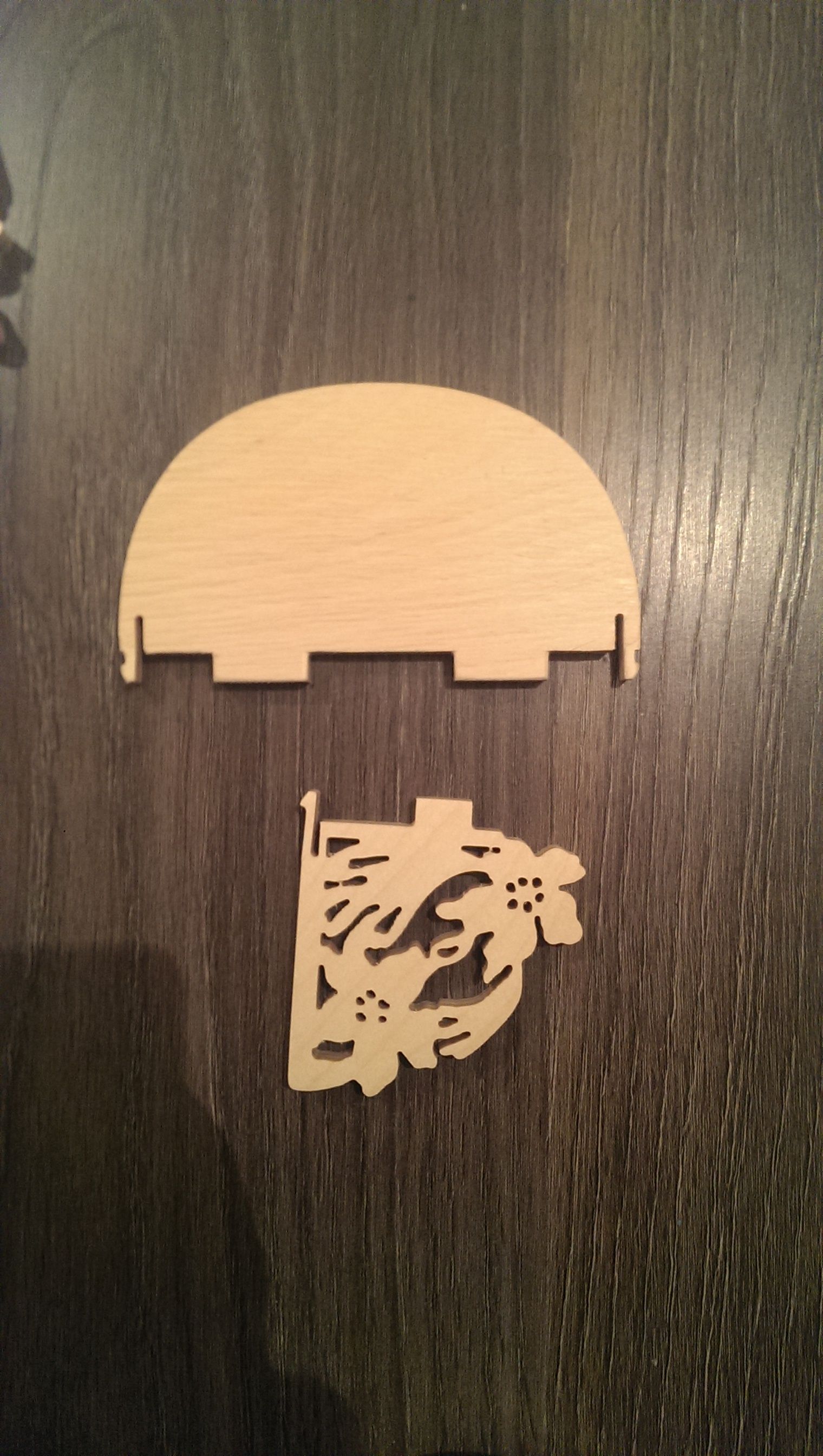

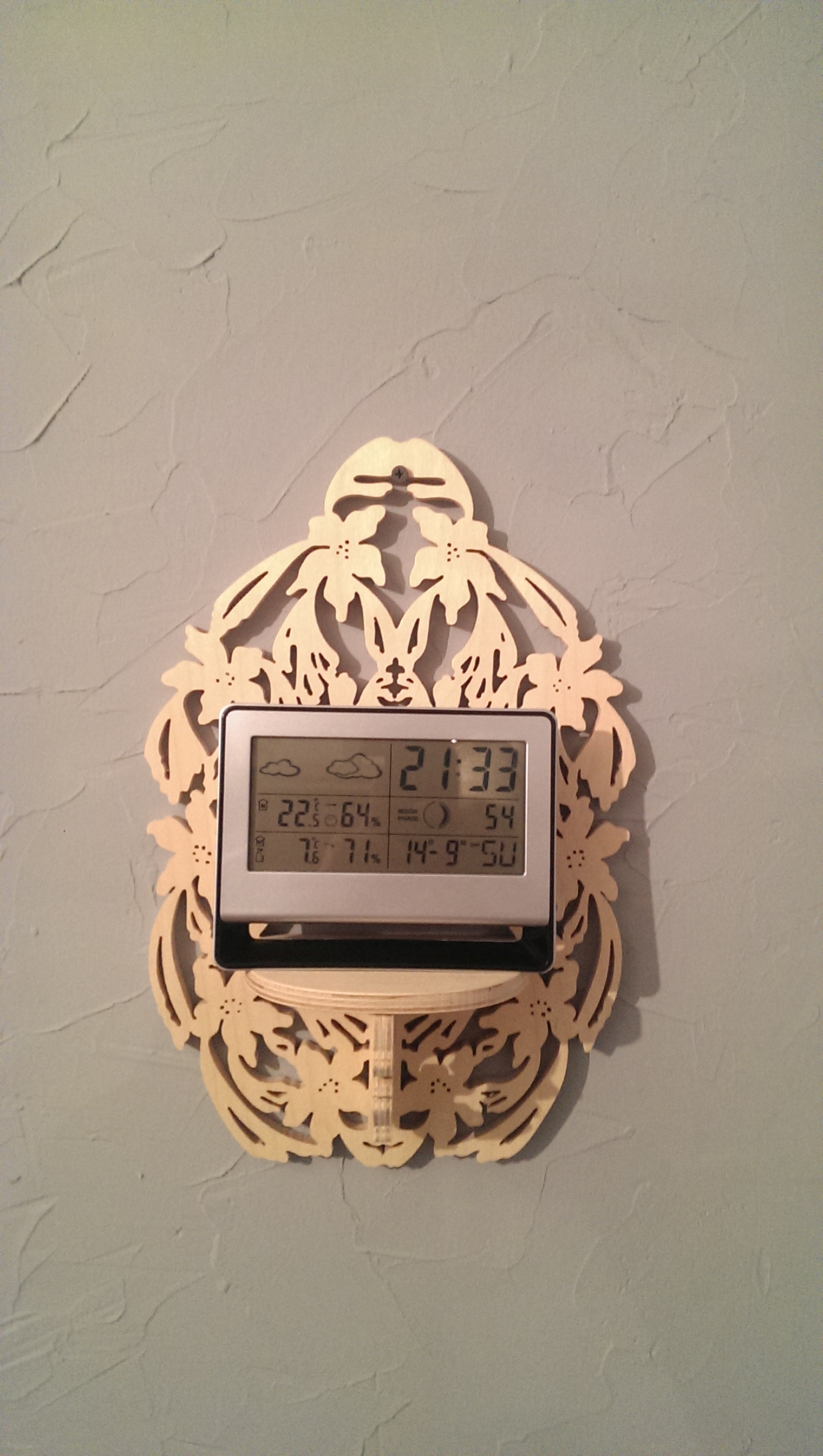

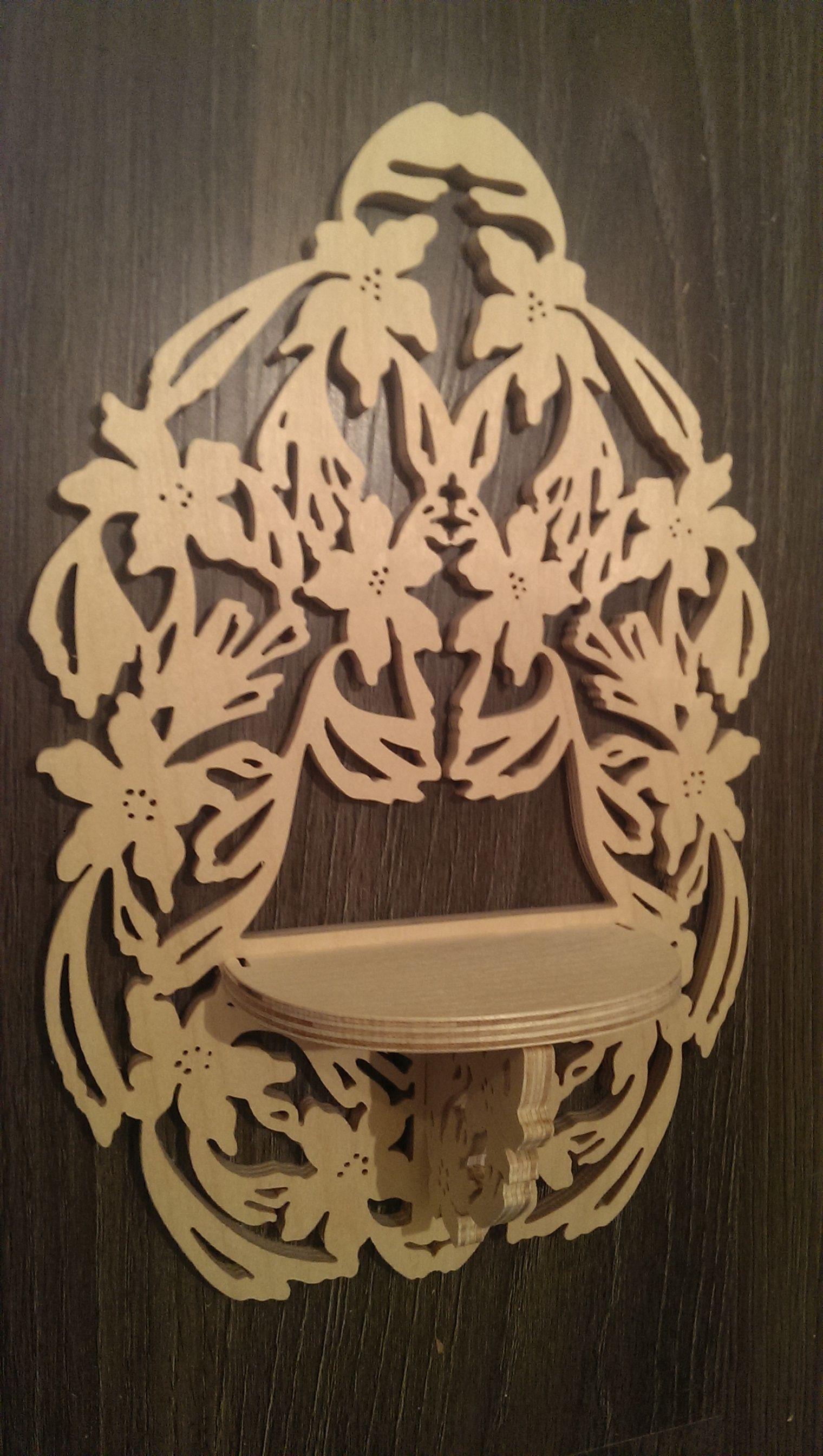

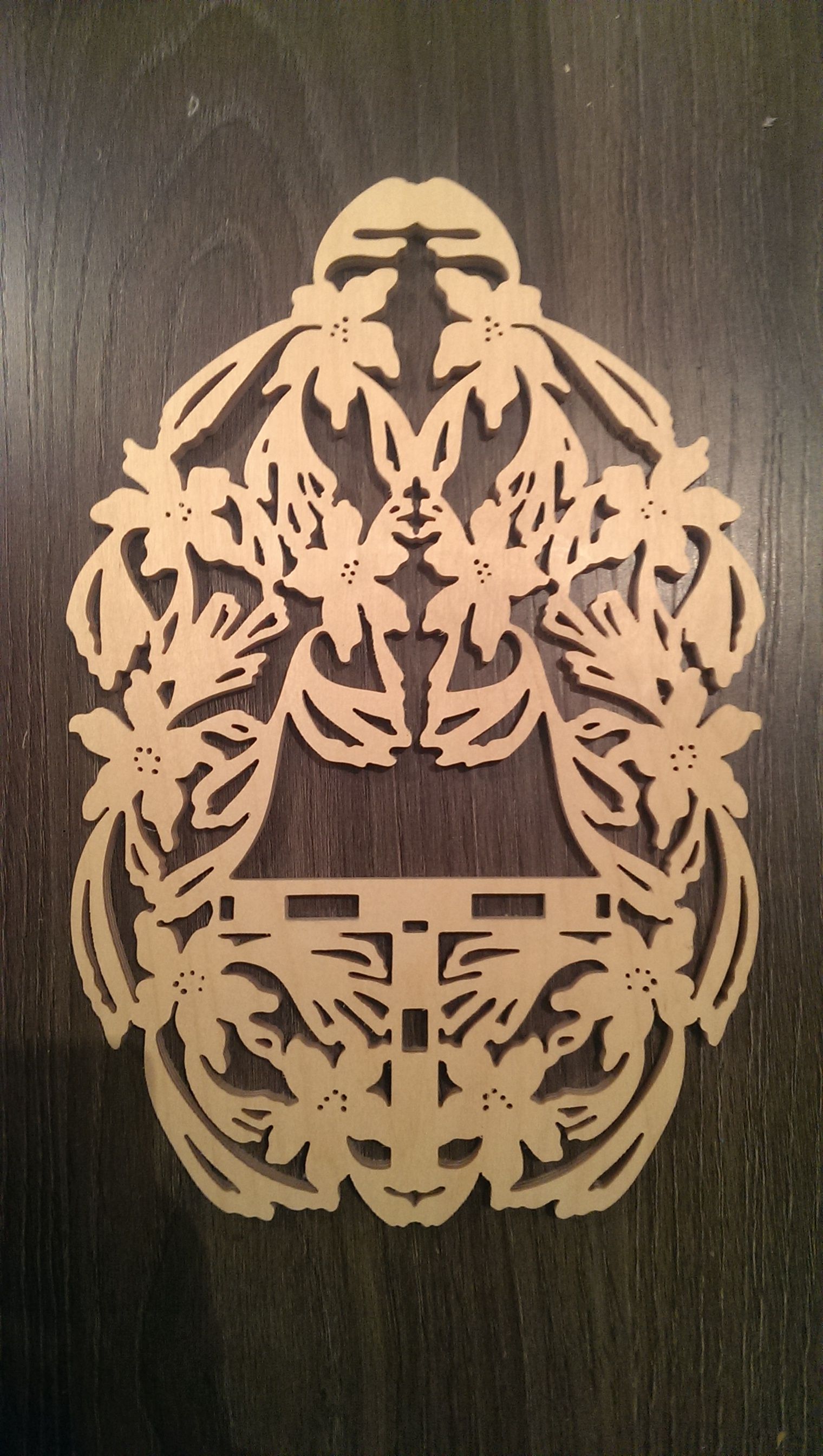

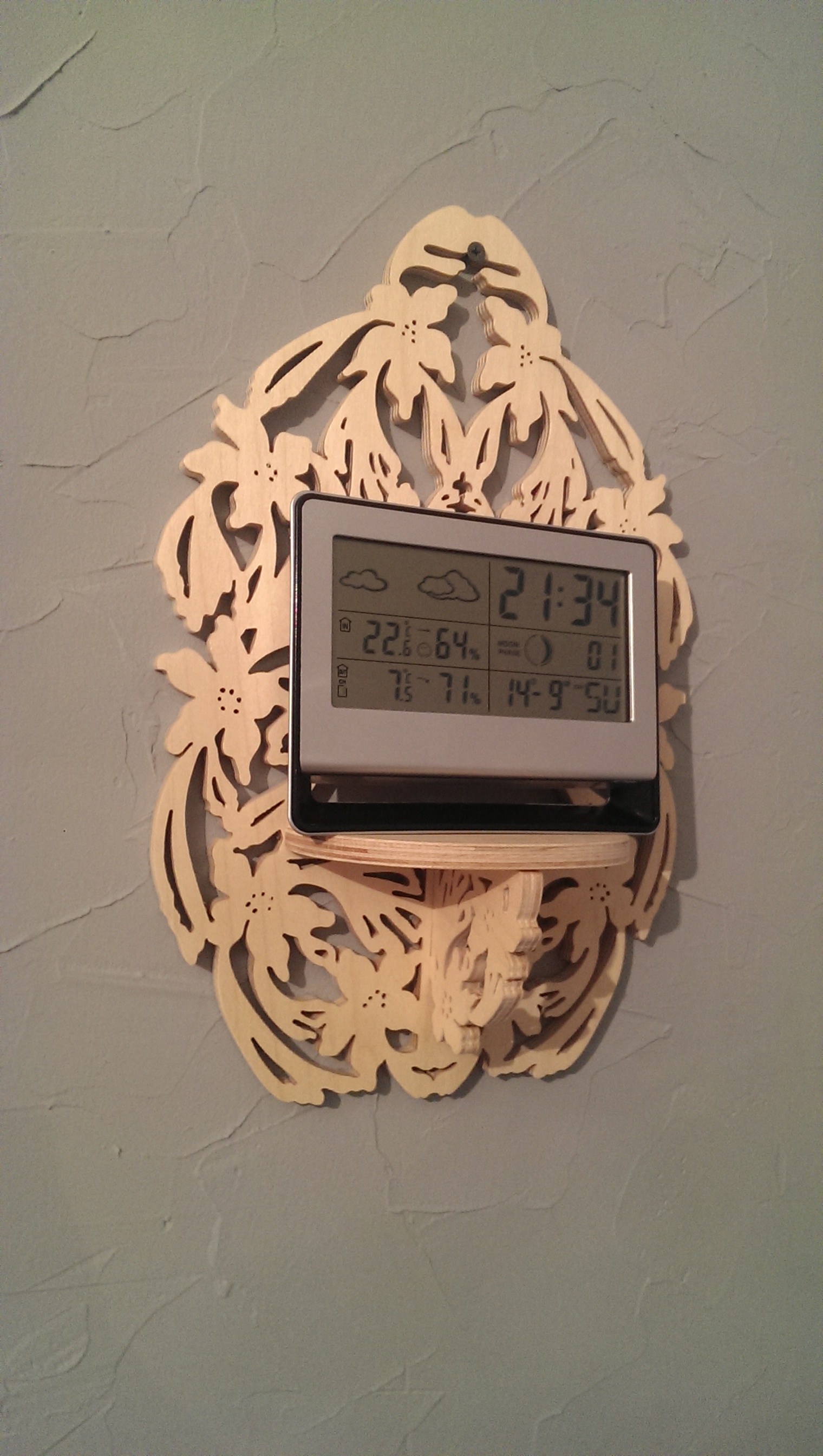

Прикупил метеостанцию, хотел повешать на стену, но на ней не оказалось технологических отверстий для крепления на стену. Решил сделать полочку. И вот кстати незадолго до этого наткнулся на книжку Patrick Spielman & Loren Raty "Scroll Saw Shelf Patterns" с картинками полочек. Вот одну из них я и взял за образец. В ArtCAM-e уже пробовал из растров делать изделия, но эту полку решил всё-же сделать в SolidWorks + SolidCAM, т.к. хотелось немного доработать крепление частей. Вот что получилось. Полка ещё не доведена до ума - надо дошлифовать и покрасить, но пока пусть так повисит ;)

P.S. Материал - фанера 9мм, фреза - 1,5мм плоская (кукуруза).

P.P.S. 02.12.2017 Залил файлы Solidworks, SolidCAM и G-коды:
Полка_на_кухню.zip
(26.16 МБ) 402 скачивания
Вложения
2014-09-14 21.01.28.jpg (12109 просмотров) <a class='original' href='./download/file.php?id=33117&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (566.85 КБ)</a>
2014-09-14 21.01.48.jpg (12109 просмотров) <a class='original' href='./download/file.php?id=33118&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (531.31 КБ)</a>
2014-09-14 21.27.35.jpg (12109 просмотров) <a class='original' href='./download/file.php?id=33119&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (540.17 КБ)</a>
2014-09-14 21.27.48.jpg (12109 просмотров) <a class='original' href='./download/file.php?id=33120&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (501.1 КБ)</a>
2014-09-14 21.33.33.jpg (12109 просмотров) <a class='original' href='./download/file.php?id=33121&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (959.51 КБ)</a>
2014-09-14 21.33.40.jpg (12109 просмотров) <a class='original' href='./download/file.php?id=33122&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (952.5 КБ)</a>
Последний раз редактировалось Kopyloff 02 дек 2017, 19:57, всего редактировалось 1 раз.
Аватара пользователя
straga
Кандидат
Сообщения: 51
Зарегистрирован: 26 фев 2012, 16:54
Репутация: 18
Настоящее имя: Виктор
Откуда: Латвия - Даугавпилс.
Контактная информация:

Re: Мои изделия

Сообщение straga »

Хорошо получилось. SolidWork + SolidCam - сила.
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Re: Мои изделия

Сообщение Kopyloff »

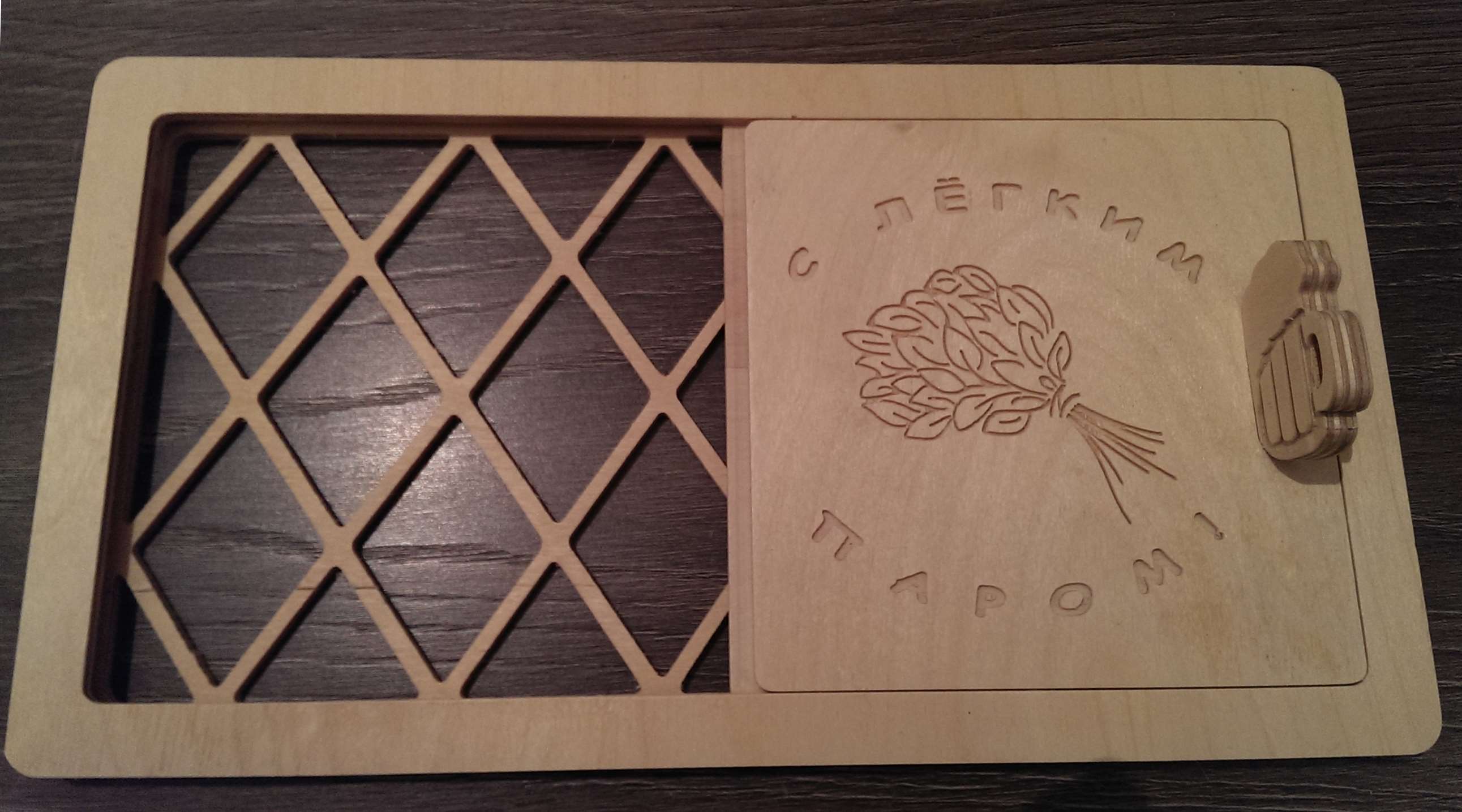

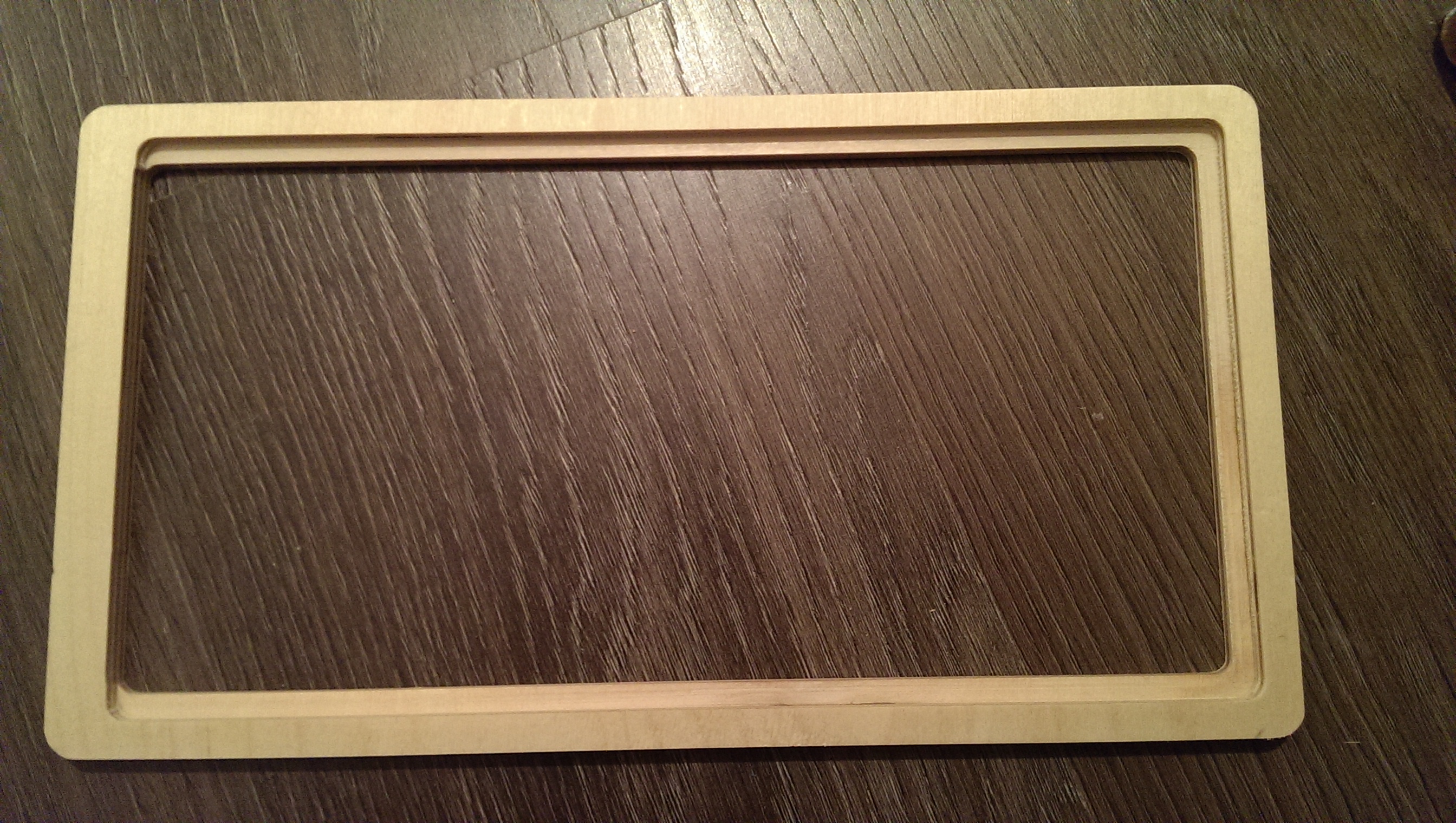

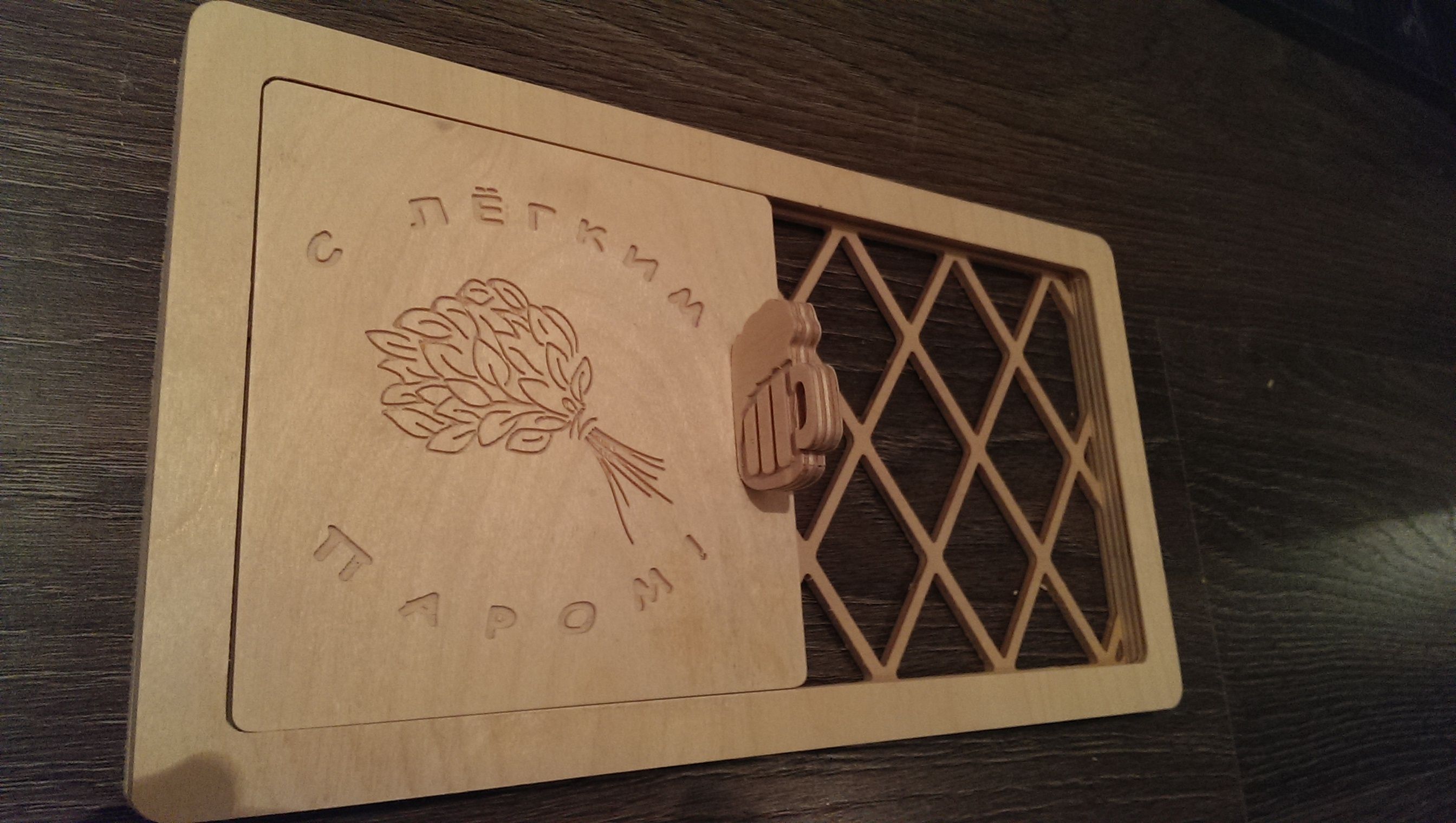

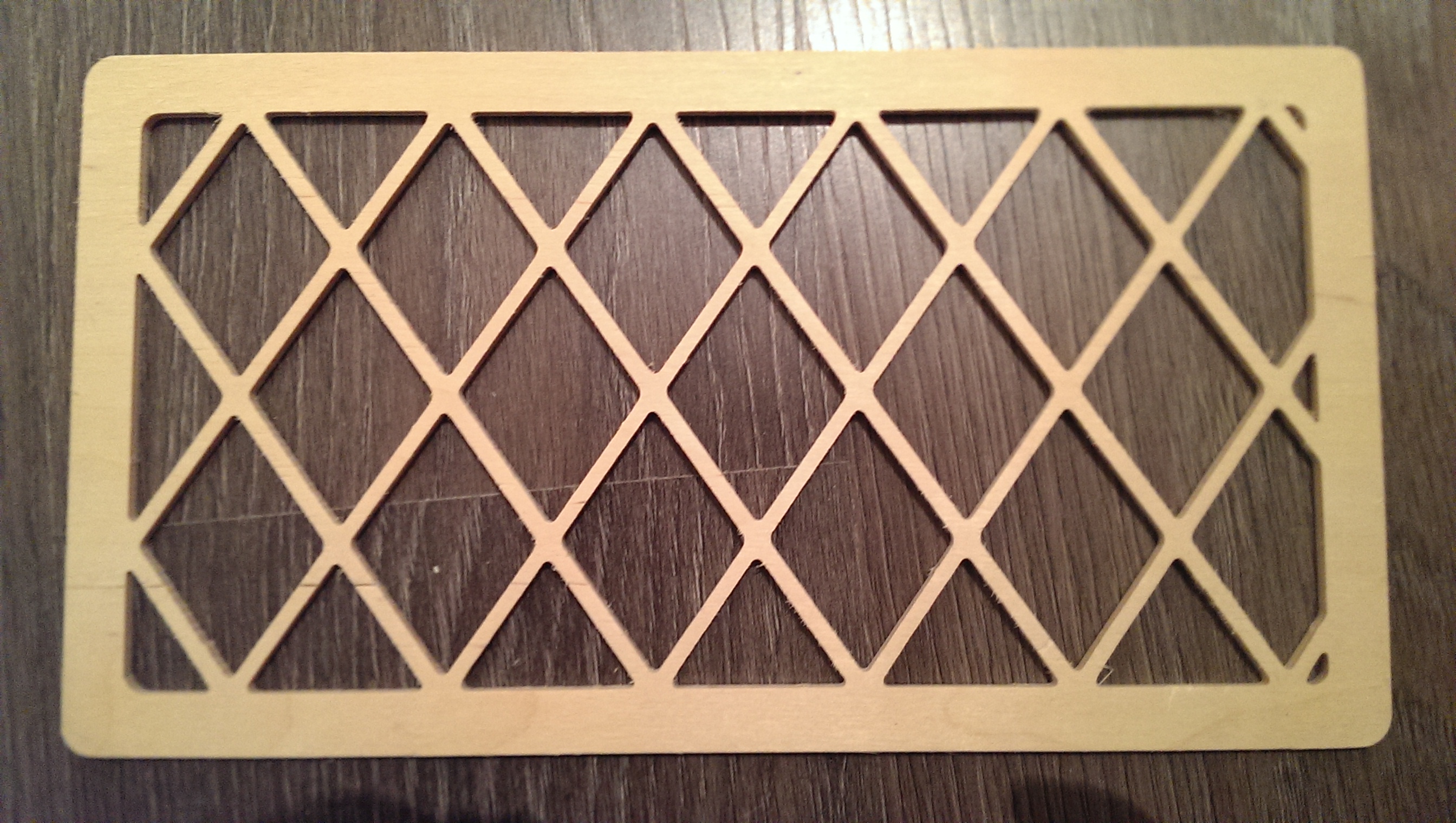

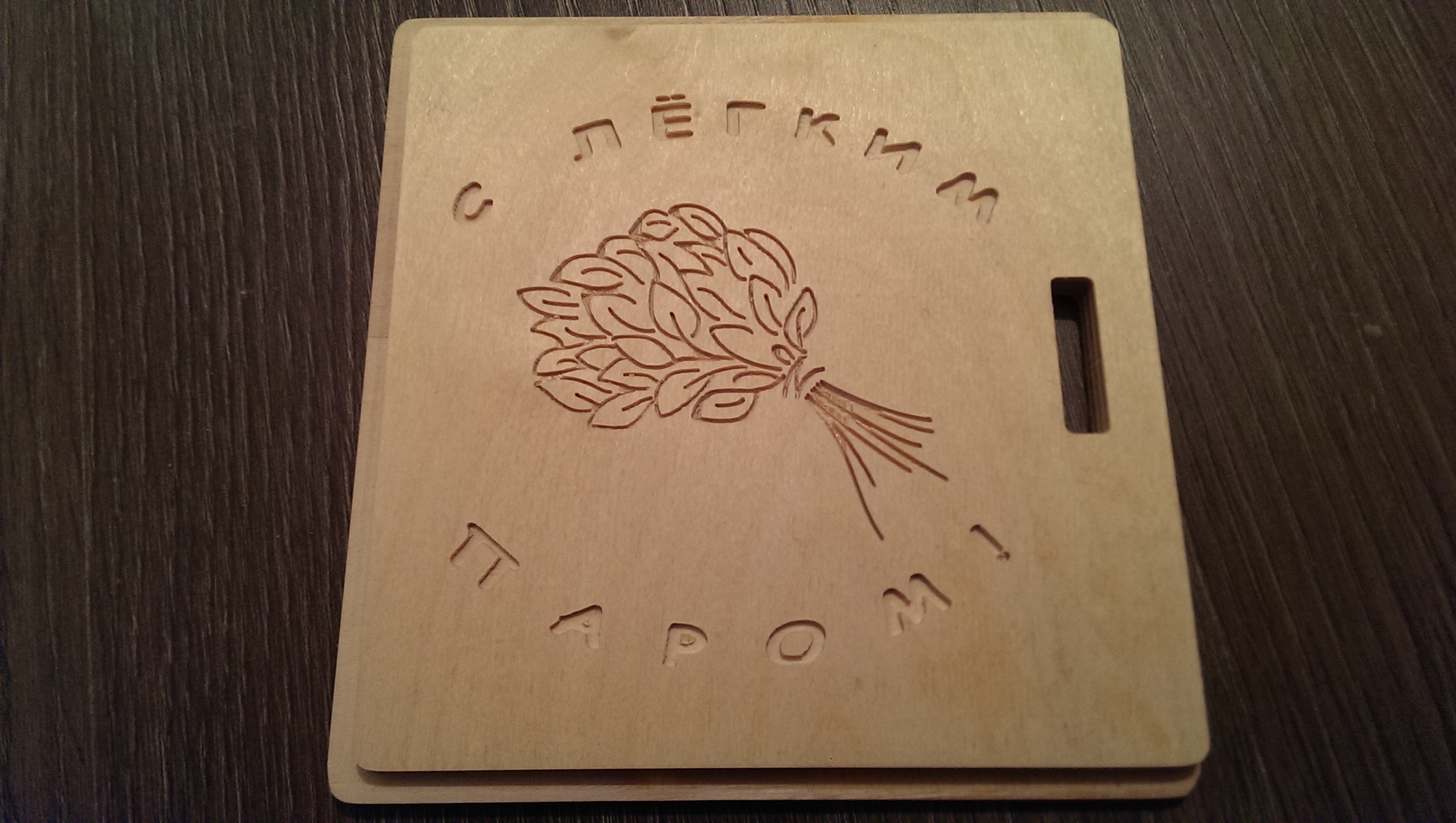

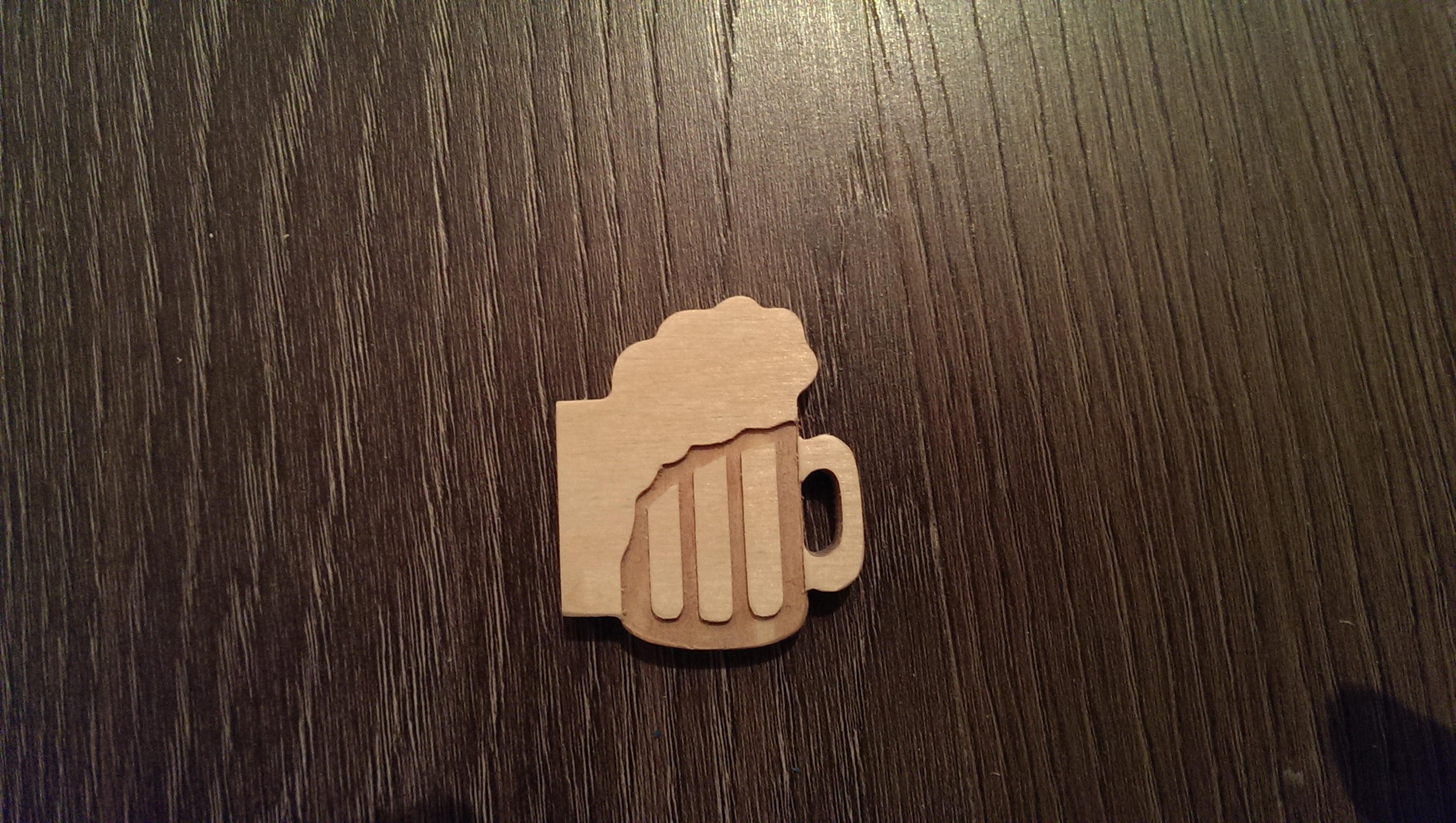

Попросил друг сделать задвижку на отдушину в баню - вот что получилось:
2014-11-09 21.49.41.jpg (11548 просмотров) <a class='original' href='./download/file.php?id=36299&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (1002.85 КБ)</a>
2014-11-09 21.49.55.jpg (11548 просмотров) <a class='original' href='./download/file.php?id=36300&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (1.44 МБ)</a>
2014-11-09 21.50.37.jpg (11548 просмотров) <a class='original' href='./download/file.php?id=36301&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (1.46 МБ)</a>
2014-11-09 21.51.02.jpg (11548 просмотров) <a class='original' href='./download/file.php?id=36302&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (1.18 МБ)</a>
2014-11-09 22.37.03.jpg (11548 просмотров) <a class='original' href='./download/file.php?id=36303&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (474.51 КБ)</a>
2014-11-09 22.37.20.jpg (11548 просмотров) <a class='original' href='./download/file.php?id=36304&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (243.18 КБ)</a>
Из материала под рукой была только фанера - 9 мм и 4 мм.
Инструмент: гравер 10 град и фреза "кукуруза" D=1,5мм.
irbis
Кандидат
Сообщения: 55
Зарегистрирован: 28 окт 2014, 12:34
Репутация: 10
Настоящее имя: Ramil
Контактная информация:

Re: Мои изделия

Сообщение irbis »

оригинально. эксклюзив. не видел похожих в продаже. думаю друг будет доволен. у тебя какой станок?
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Re: Мои изделия

Сообщение Kopyloff »

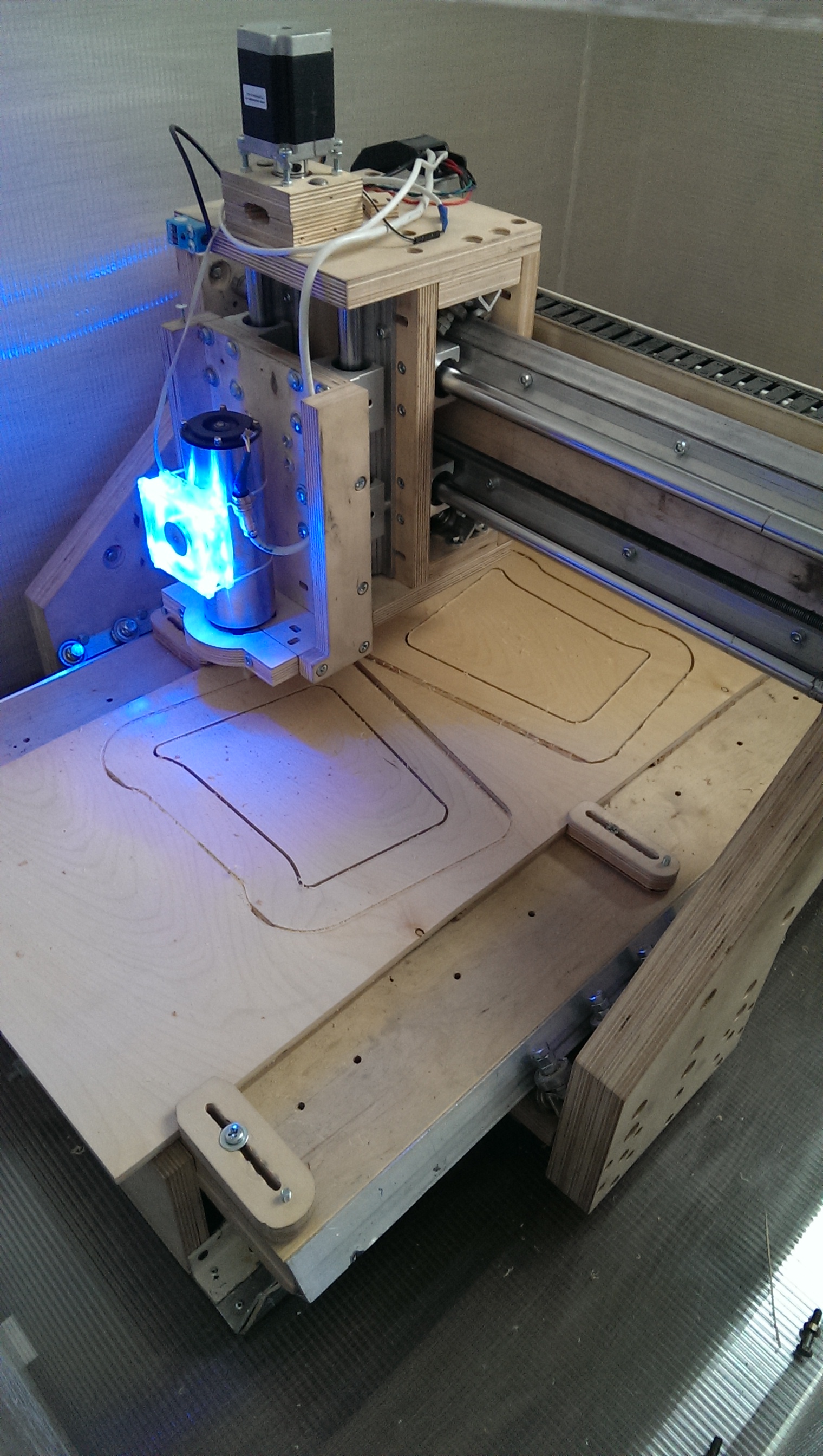

Станок самодельный, из фанеры 21мм.
2014-08-31 14.59.03.jpg (11504 просмотра) <a class='original' href='./download/file.php?id=36321&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (1.07 МБ)</a>
irbis
Кандидат
Сообщения: 55
Зарегистрирован: 28 окт 2014, 12:34
Репутация: 10
Настоящее имя: Ramil
Контактная информация:

Re: Мои изделия

Сообщение irbis »

портал не очень видно. потертый немного. Тоже вроде из фанеры? ТТХ расскажешь? - рабочее поле, чего за шпиндель, скорость реза и т.д. Тему изучаю, прицеливаюсь на разаработку своего станка.
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Re: Мои изделия

Сообщение Kopyloff »

Да, портал тоже из фанеры. Изначально станок строился по образу станка из книги "Patrick Hood-Daniel, James Floyd Kelly - Build Your Own CNC Machine (Technology in Action) - 2009". После уже установил цилиндрические направляющие на 2 оси, уже пришли направляшки на 3-ю ось, но пока руки не доходят переделать, а надо - на алюминиевых направляющих уголках уже накаты от подшипников. Позже планирую и шпильки на ШВП поменять, но это пока только в планах.
Рабочее поле: примерно 450х550х120 (если память не изменяет :thinking: )
Шпиндель китайский 24000 об,мин, 400 Гц, 1.5 кВт, 220 В. Частотник тоже китайский, Huanyang Motor, 2.2 кВт, 400 Гц.
Шаговые PL57H76-3.0-4 и драйвера PLC545 - от пурелогика (тогда ещё с алиэкспрессом плохо общался :hehehe: ).

Скорость реза была около 800 мм/мин
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Мои изделия

Сообщение Nick »

За станок можно и медальку получить :).

Только увидеть бы более подробное описпание + ответы на 3 главных вопроса:
1. Что в станке нравится?
2. Что в станке не нравится?
3. Что в следующий раз сделал бы по-другому?
irbis
Кандидат
Сообщения: 55
Зарегистрирован: 28 окт 2014, 12:34
Репутация: 10
Настоящее имя: Ramil
Контактная информация:

Re: Мои изделия

Сообщение irbis »

Спасибо за ТТХ. поддерживаю Nick-a хочется подробностей, больше интересует - как он в работе/эксплуатации/обслуживании.
Изделия получились хорошо в целом для таких поделок. сужу по фоткам. на последней фотке видно что раскрой фанеры получается аккуратным.
Как собственные ощущения от станка?
Как он по другим материалам - дерево, МДФ, пластик, воск - сможешь как-то прокомментировать работу станка?
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Re: Мои изделия

Сообщение Kopyloff »

Медалька это конечно хорошо, но пока станок не уложится в точность хотя бы в 0,1-0,2 мм - считаю медалька не уместна. Всё-таки сказывается присутствие в станке строительных шпилек с гайками и одна ось с непеределанными ещё направляющими в виде подшипников с алюминиевыми уголками. Да и ручная сборка/изготовление этих направляющих не очень хорошо сказывается :)

По материалам - пока пробовал пилить в основном фанеру. Алюминий резал только один раз (вырезал отверстие в алюм. уголке, снимал по 0,2мм - вроде пилит :hehehe: ). Другие материалы не пробовал резать по причине дороговизны/недоступности материалов поблизости, а покупать дорогой материал - пока не возникало такой необходимости. На данный момент осваиваю CAD/CAM системы - хватает для тренировок и фанеры :)

Собственные ощущения от станка - ЧПУ это круто :) Когда ты видишь как деталька из солидворкса начинает воплощаться в реальном материале - это многого стоит. А точностью станка допилю со временем :hammer: :rasp:
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Мои изделия

Сообщение Serg »

Kopyloff писал(а):Медалька это конечно хорошо, но пока станок не уложится в точность хотя бы в 0,1-0,2 мм - считаю медалька не уместна.
Так медалька-то не за точность, а за сам станок, каким-бы он ни был.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Re: Мои изделия

Сообщение Kopyloff »

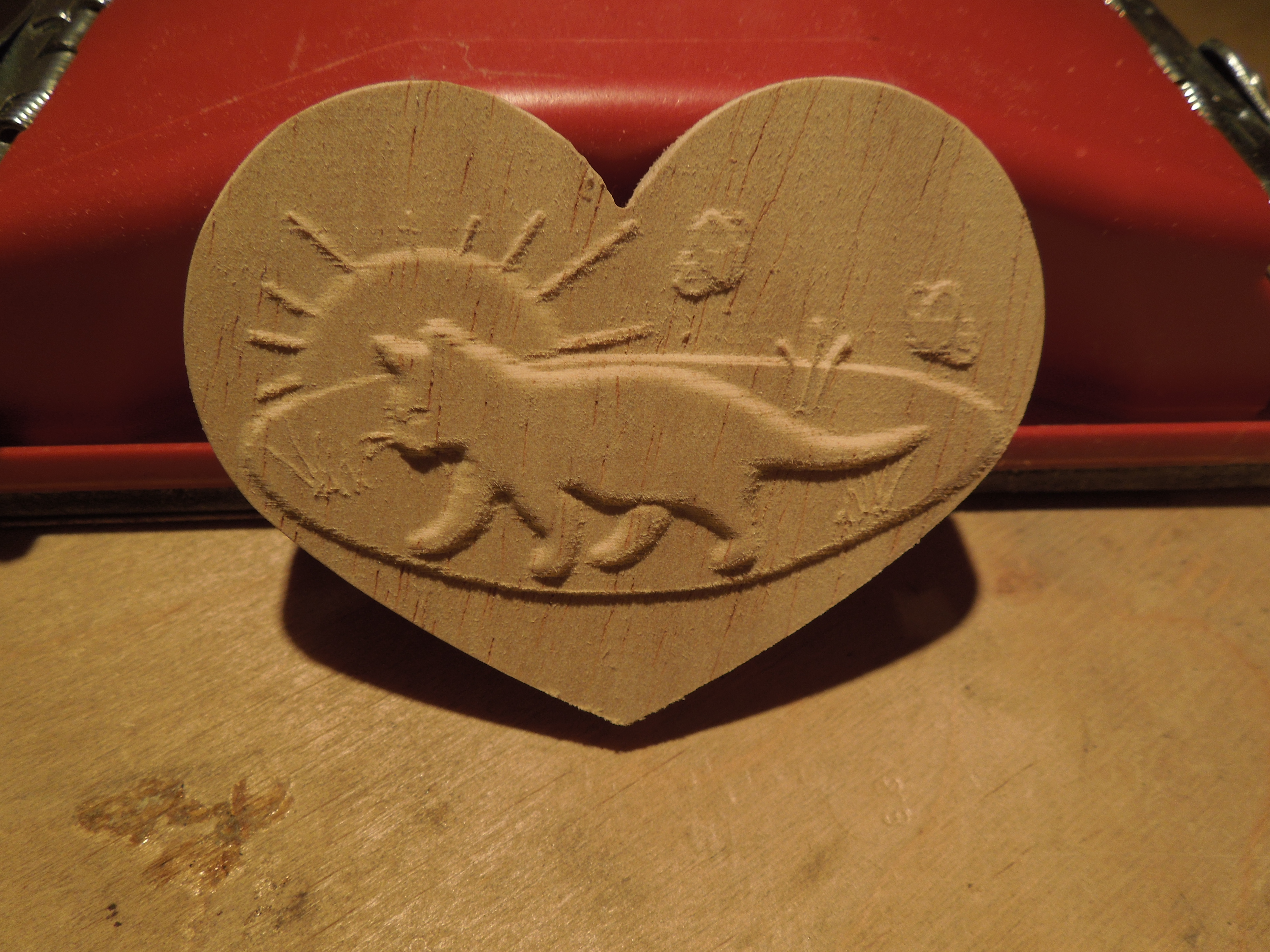

14 февраля на носу - как же без подарков любимым? Вот и решил изготовить подарок на станке, а заодно и попробовать обработать абаш - как оно получится. Вот и результат:
2015-02-08 22.39.20.jpg (10673 просмотра) <a class='original' href='./download/file.php?id=42762&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (5.22 МБ)</a>
Размер 50*70

Результатом не очень доволен, надо бы побольше рельеф делать и шаг помельче, но торопился сделать до того как любимая прийдет.

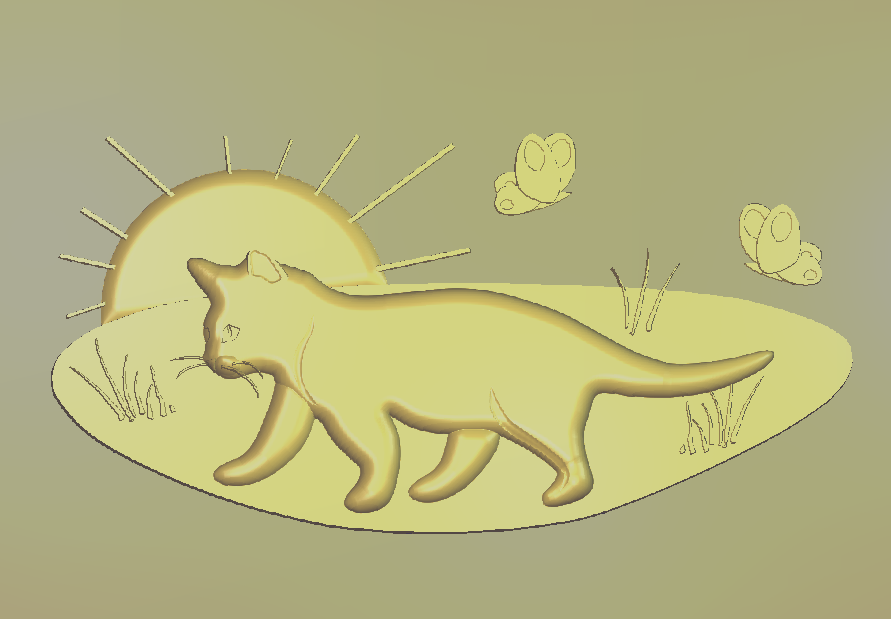

Должно было получиться это:
Скриншот 2015-02-08 21.16.40.png (10673 просмотра) <a class='original' href='./download/file.php?id=42764&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (171.63 КБ)</a>
Я зову её Солнышко, она меня - Котя - отсюда и тематика :)

P.S. Дерево - абаш, гравер DJtool, 30 град, 0.2мм основание. Скорость 1 м/мин, 11500 об/мин.
Аватара пользователя
драгобрат
Кандидат
Сообщения: 93
Зарегистрирован: 05 апр 2015, 09:17
Репутация: 26
Контактная информация:

Re: Мои изделия

Сообщение драгобрат »

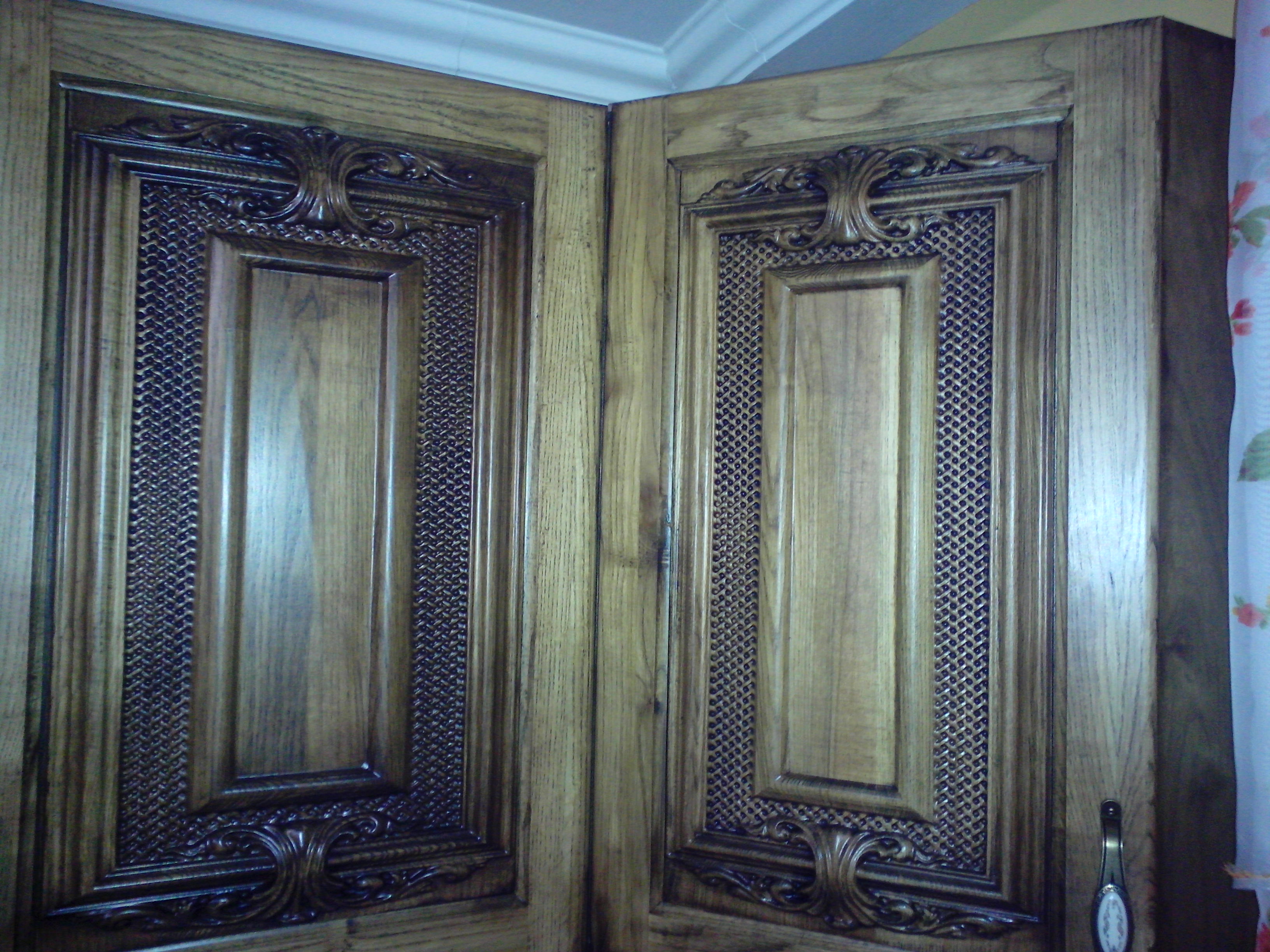

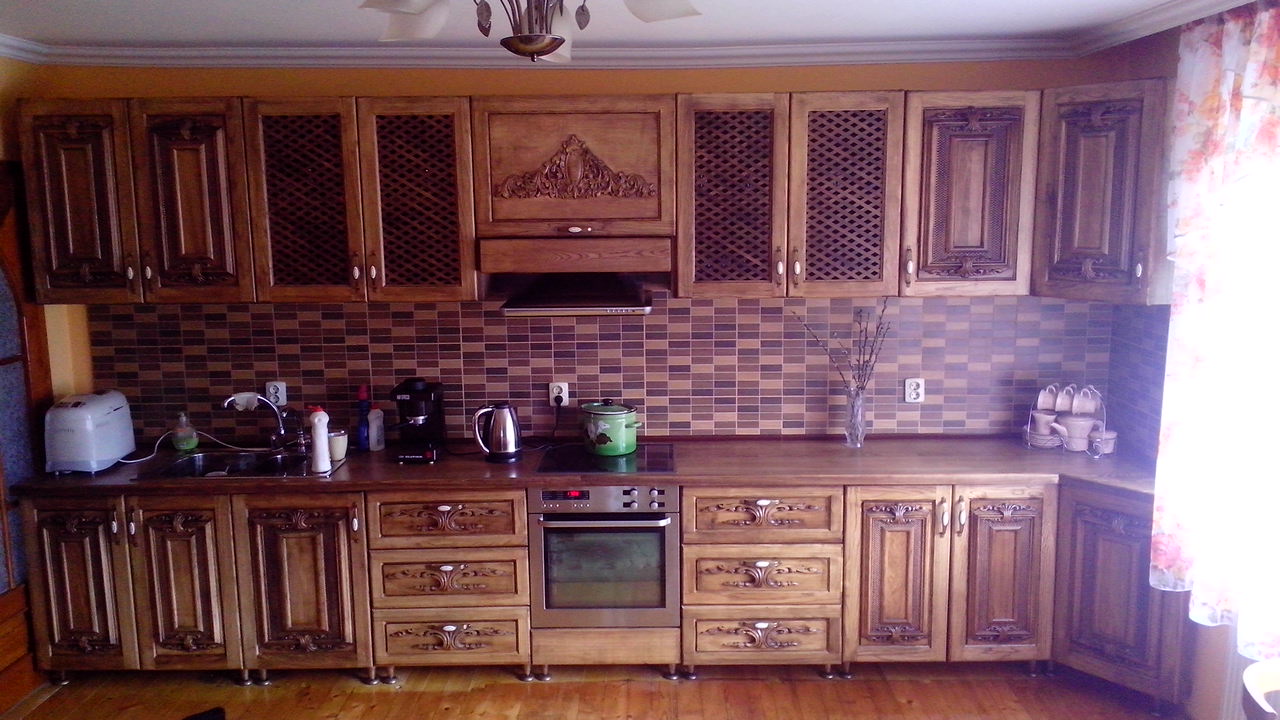

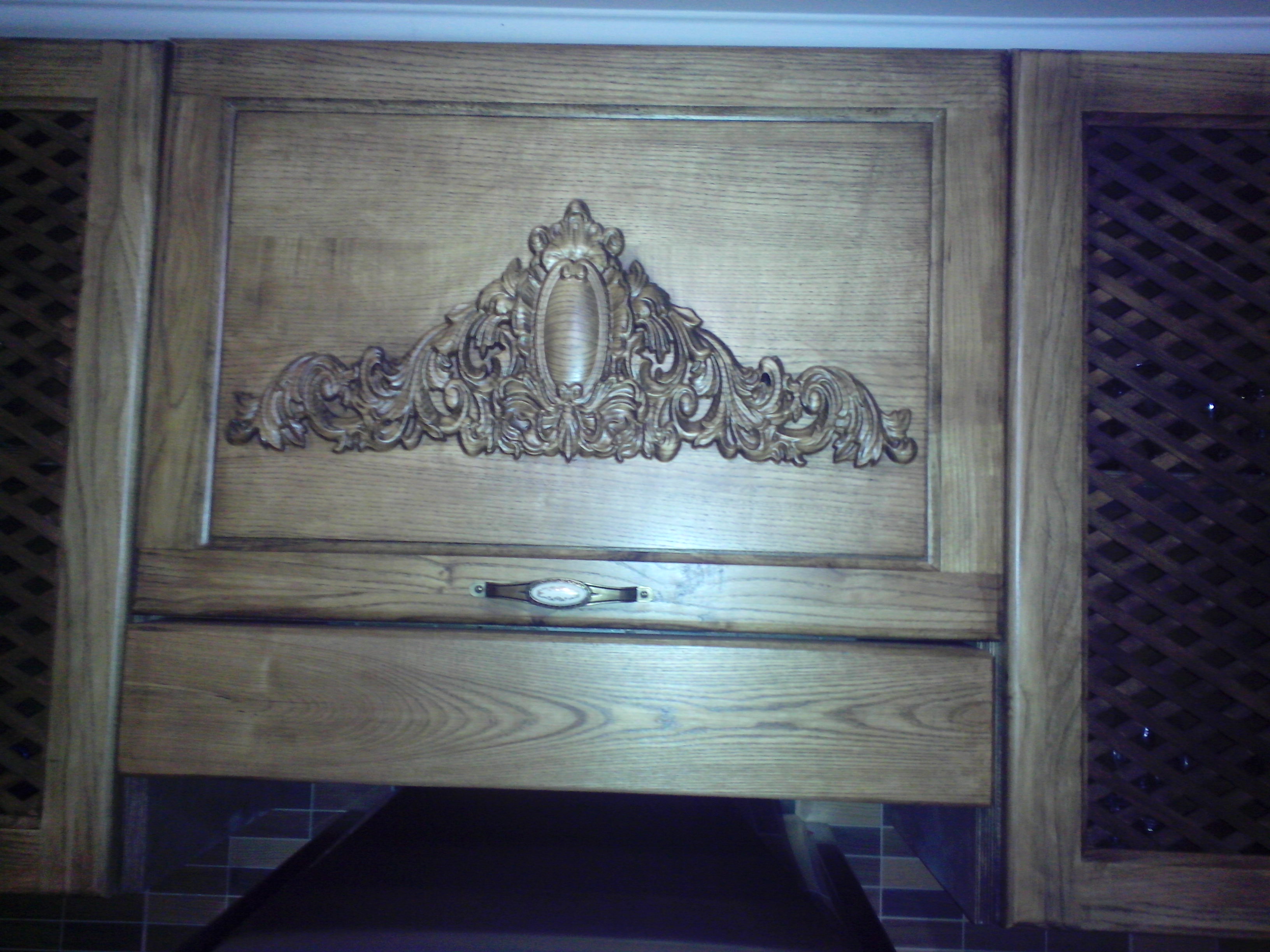

кухня
Вложения
IMG_20120309_172011_1.jpg (10115 просмотров) <a class='original' href='./download/file.php?id=50024&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (202.49 КБ)</a>
Аватара пользователя
Predator
Мастер
Сообщения: 9583
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2531
Контактная информация:

Re: Мои изделия

Сообщение Predator »

драгобрат писал(а):кухня
Класс!
Натуральное дерево всегда лучше, чем опилки с клеем!
Аватара пользователя
драгобрат
Кандидат
Сообщения: 93
Зарегистрирован: 05 апр 2015, 09:17
Репутация: 26
Контактная информация:

Re: Мои изделия

Сообщение драгобрат »

Predator писал(а):Класс!
Натуральное дерево всегда лучше, чем опилки с клеем!
спасибо ребята хе но этот класс обошёлся в 1200 s и почти два месяца работы а так материал ясень тонированный под дуба.
Аватара пользователя
Predator
Мастер
Сообщения: 9583
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2531
Контактная информация:

Re: Мои изделия

Сообщение Predator »

драгобрат писал(а):этот класс обошёлся в 1200 s
Я тебя уверяю, что подобная из ЛДСП обойдётся не дешевле :hehehe:
Аватара пользователя
драгобрат
Кандидат
Сообщения: 93
Зарегистрирован: 05 апр 2015, 09:17
Репутация: 26
Контактная информация:

Re: Мои изделия

Сообщение драгобрат »

да, не буду лукавить ,фурнитуру покупал не дешёвую и потому цена так взлетела .А из любопытства спрошу, сколько стоит такая кухня в долларах
Вложения
IMG_20150511_044616.jpg (9966 просмотров) <a class='original' href='./download/file.php?id=50085&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (868.3 КБ)</a>
IMG_20150511_044553.jpg (9966 просмотров) <a class='original' href='./download/file.php?id=50087&sid=b4cbfadb5c1b97280c4ba6fa12bcde1e&mode=view' target=_blank>Загрузить оригинал (1.2 МБ)</a>
Kopyloff
Мастер
Сообщения: 387
Зарегистрирован: 28 мар 2013, 07:40
Репутация: 117
Настоящее имя: Сергей
Откуда: Первоуральск
Контактная информация:

Re: Мои изделия

Сообщение Kopyloff »

драгобрат писал(а):А из любопытства спрошу, сколько стоит такая кухня в долларах
драгобрат писал(а):этот класс обошёлся в 1200 s и почти два месяца работы
Аватара пользователя
N1X
Мастер
Сообщения: 3653
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1645
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: Мои изделия

Сообщение N1X »

драгобрат писал(а):.А из любопытства спрошу, сколько стоит такая кухня в долларах
Обойдется охренительно, ибо не шаблонная...
Ща на новую квартиру заказывали из ламинированных пластиком фасадов, насчитали 2500$... (правда география большую роль играет, абсолютные цифры ни о чем в данном случае)
А это по сути дизайнерский проект + натуральное дерево с гравировкой...
Аватара пользователя
Atom42
Мастер
Сообщения: 720
Зарегистрирован: 07 июл 2014, 11:55
Репутация: 286
Настоящее имя: Денис
Откуда: Кемерово
Контактная информация:

Re: Мои изделия

Сообщение Atom42 »

драгобрат писал(а):спасибо ребята хе но этот класс обошёлся в 1200 s
1200 это халява для подобной, а цена подобной у нас, я думаю, от 5500-6000. Многое зависит от того как себя покажет фасад со временем. Например у нас продают итальянские фасады по 500 за кв.м. не особо мудреные, но вроде бы ручная резьба. Корпуса кухни ЛДСП?
Неважно, как быстро Ты идешь, главное- не останавливаться.
