Мои работы

Сообщение _sa_ »

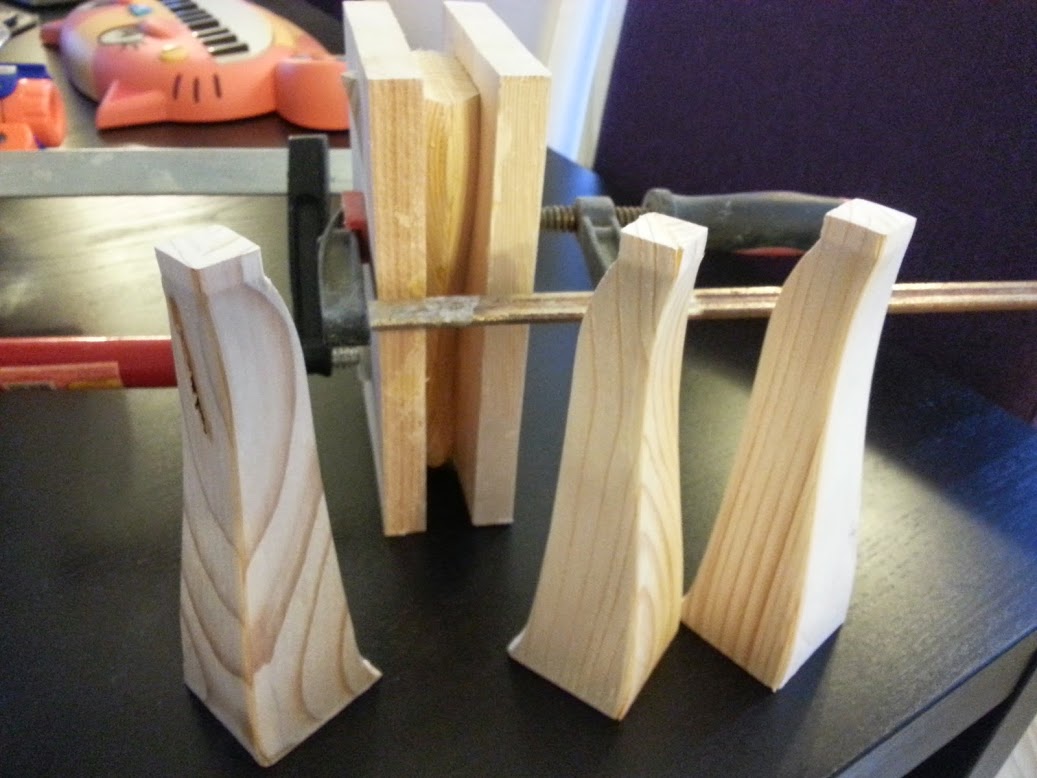

Станочек - китаец 600Х900Х80, маленький, но если подойти чуть творчески то вполне.

Проектирую и рисую все сам. Ну разве что кроме некоторых вычурных рамок.
Вложения

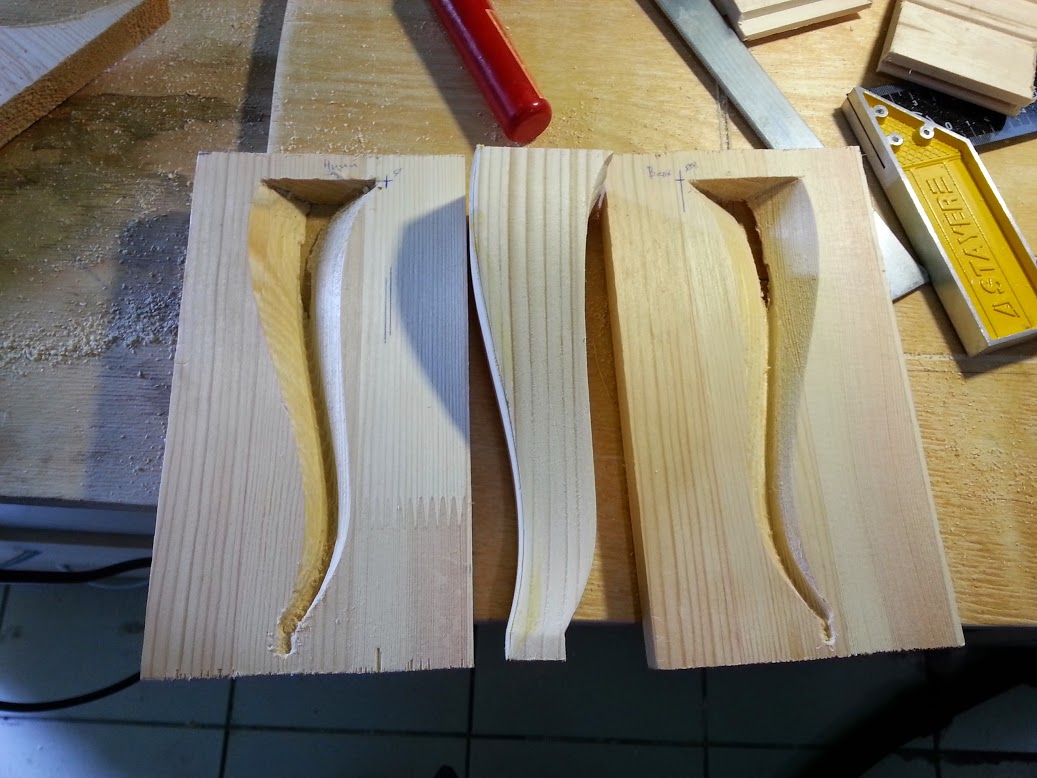

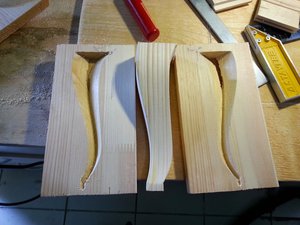

Форма чтобы не портить грани при склейке (13974 просмотра) <a class='original' href='./download/file.php?id=27797&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (153.11 КБ)</a>
Форма чтобы не портить грани при склейке
Результат (13974 просмотра) <a class='original' href='./download/file.php?id=27798&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (112.89 КБ)</a>
Результат
Последний раз редактировалось _sa_ 05 май 2014, 09:48, всего редактировалось 1 раз.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

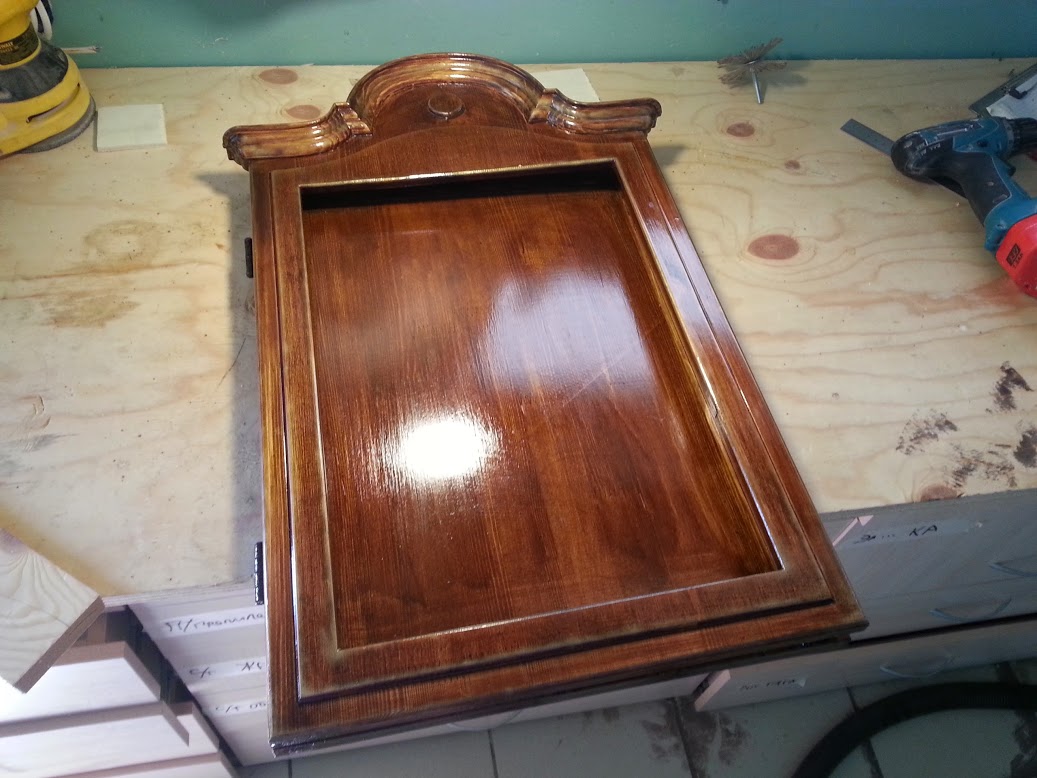

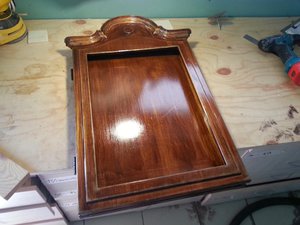

Мебелишка под меню в баре (сосновый мебельный щит)
Вложения
20140420_155331.jpg (13974 просмотра) <a class='original' href='./download/file.php?id=27799&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (140.05 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

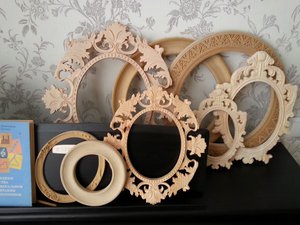

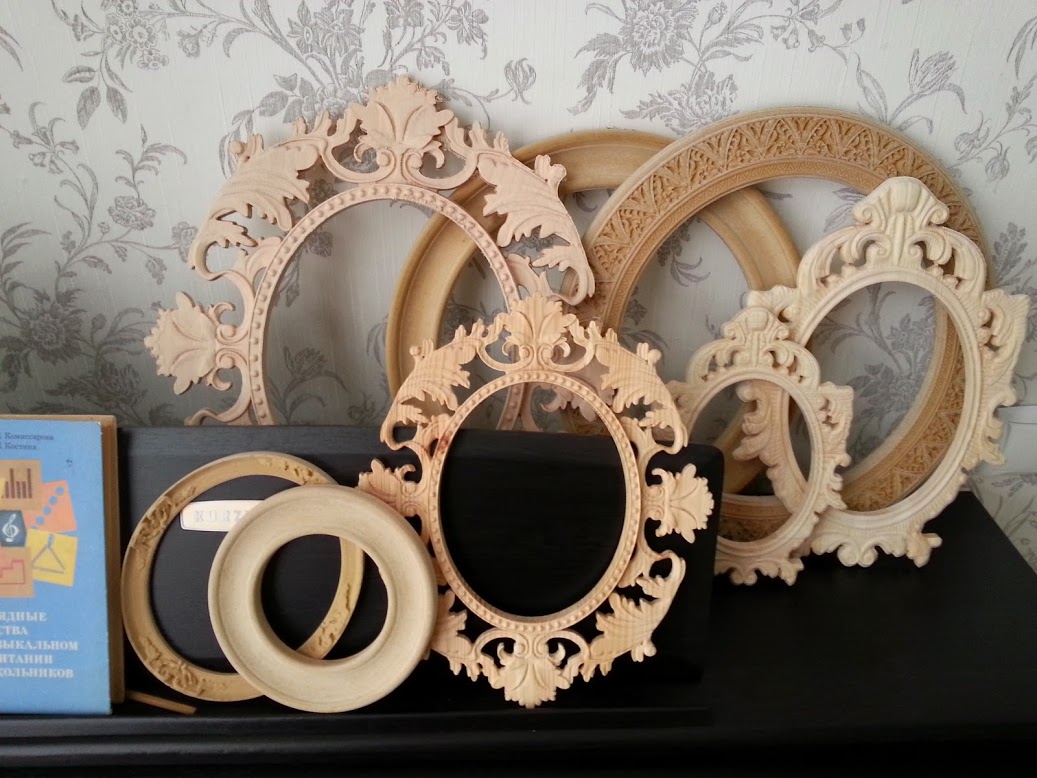

Это просто баловство, рамки из готовых STLек. Творчества никакого, жужжи да жужжи.
Вложения
Рамки (13974 просмотра) <a class='original' href='./download/file.php?id=27800&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (164.96 КБ)</a>
Рамки
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Вот это из последнего. Тумбы на заказ.
Вложения
Это ТЗ (13973 просмотра) <a class='original' href='./download/file.php?id=27801&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (99.95 КБ)</a>
Это ТЗ

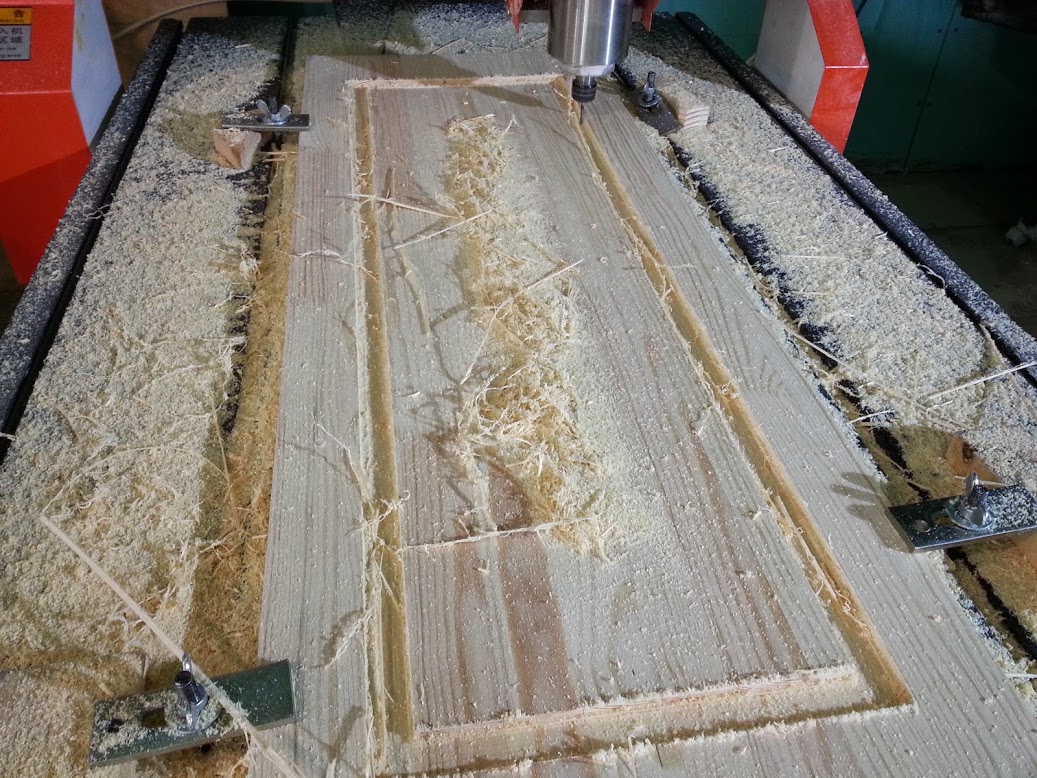

Выборка паза (13973 просмотра) <a class='original' href='./download/file.php?id=27802&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (279.72 КБ)</a>
Выборка паза

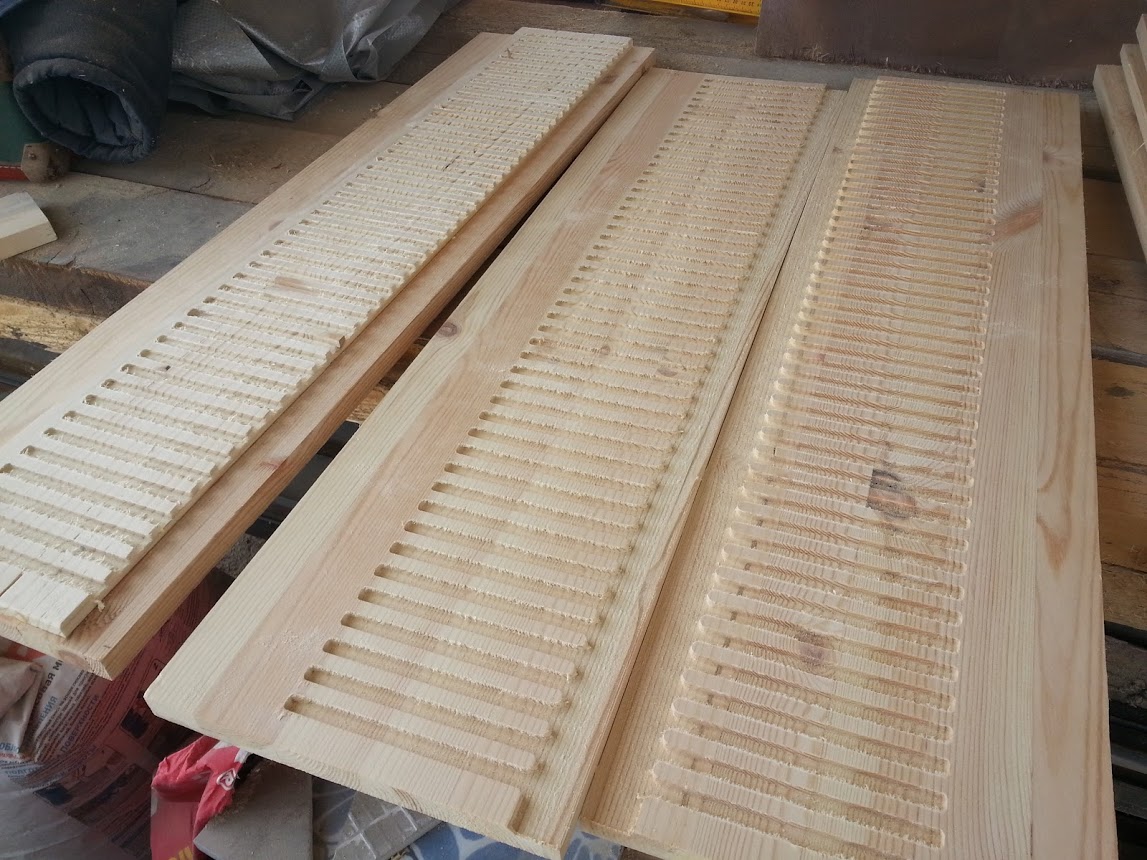

Ламельки (13973 просмотра) <a class='original' href='./download/file.php?id=27803&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (188.31 КБ)</a>
Ламельки

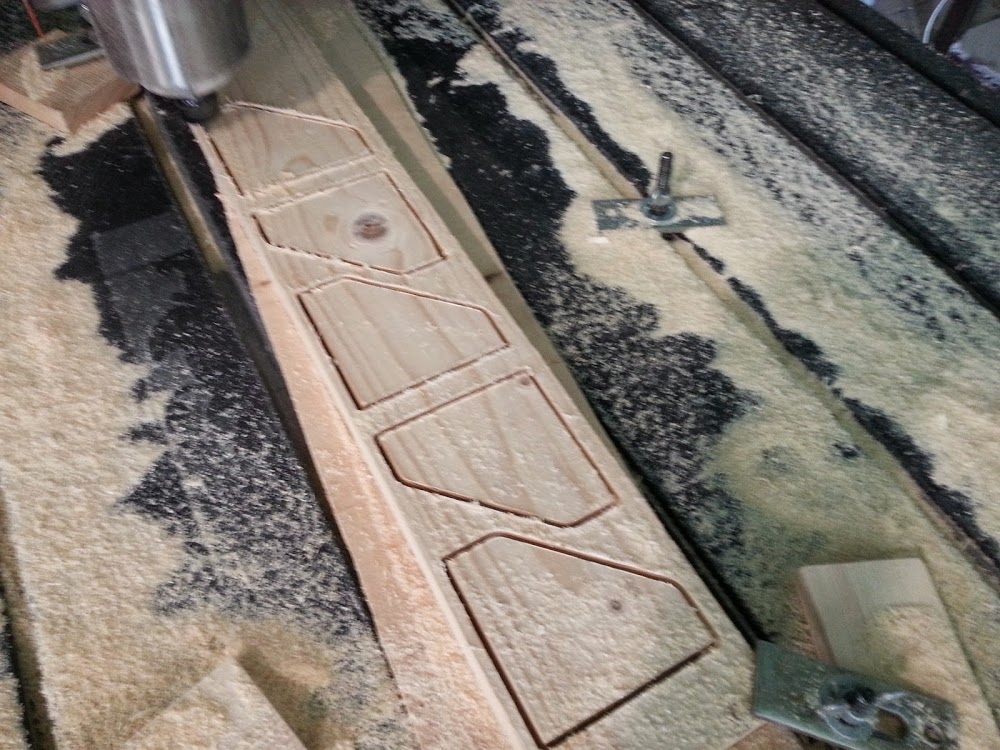

Рисунок на ламельках (13973 просмотра) <a class='original' href='./download/file.php?id=27804&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (91.77 КБ)</a>
Рисунок на ламельках

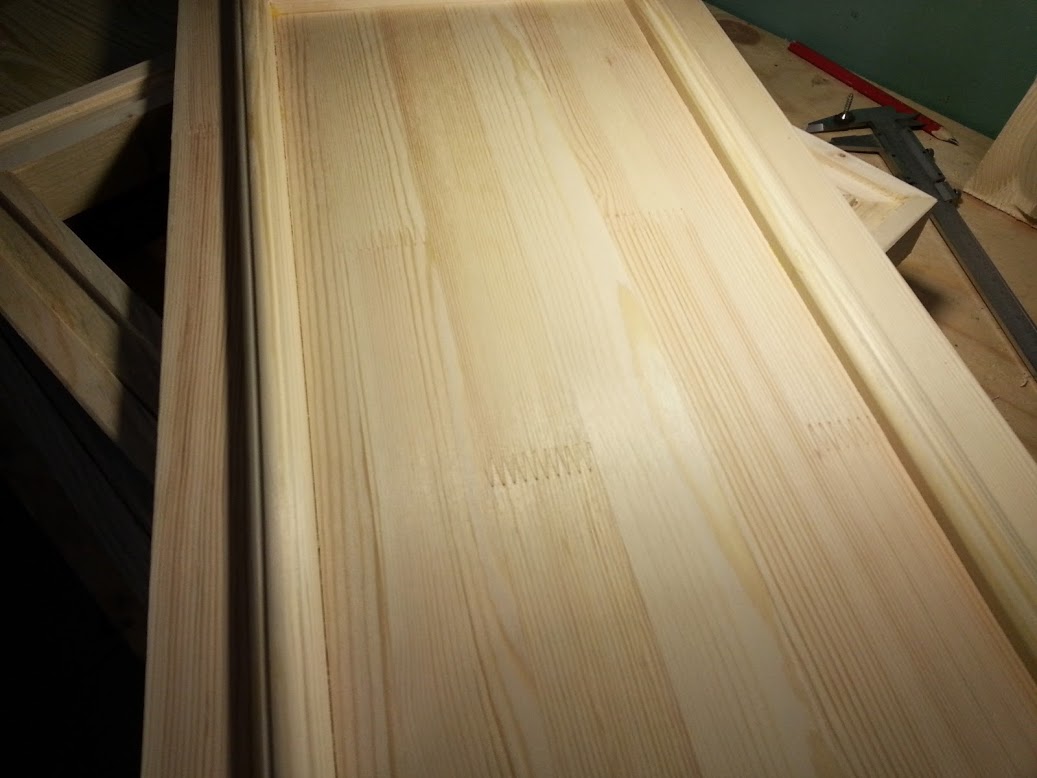

Первый экземпляр (13973 просмотра) <a class='original' href='./download/file.php?id=27805&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (231.56 КБ)</a>
Первый экземпляр
aaleksander
Мастер
Сообщения: 577
Зарегистрирован: 23 авг 2013, 18:04
Репутация: 118
Откуда: г. Ухта
Контактная информация:

Re: Мои работы

Сообщение aaleksander »

У меня тоже станок в качестве рейсмуса иногда работает. Только фреза - 20мм :D
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Рейсмус есть отдельно. Станок я так не использую.
aaleksander
Мастер
Сообщения: 577
Зарегистрирован: 23 авг 2013, 18:04
Репутация: 118
Откуда: г. Ухта
Контактная информация:

Re: Мои работы

Сообщение aaleksander »

Тогда непонятно, что происходит на второй фотке и как она связана с остальными.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

На второй фотке я выбираю паз глубиной 5 мм, на третьей в этот паз вклеиваю брусочки. Потом на этих брусочках фрезой ball 6mm наношу рисунок.
aaleksander
Мастер
Сообщения: 577
Зарегистрирован: 23 авг 2013, 18:04
Репутация: 118
Откуда: г. Ухта
Контактная информация:

Re: Мои работы

Сообщение aaleksander »

_sa_ писал(а):На второй фотке я выбираю паз глубиной 5 мм, на третьей в этот паз вклеиваю брусочки. Потом на этих брусочках фрезой ball 6mm наношу рисунок.
Теперь понятно. А как ты после вклейки брусков ноль и параллельность осям ловишь, чтобы рисунок нанести?
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Сугубо технологический вопрос.

Ноль у меня середина рисунка по Х и низ по У. Выставляю на глазок фрезу и погнал.

Параллельность - смотрю первый контур черновой обработки, чтобы снял справа и слева одинакого.

С учетом того, что фасадов 8 штук, то с третьего они идут уже на автомате. 2 минуты на установку и 30 минут на фрезерование. "На глаз" выходит достаточно точно, примерно в пол десятки, граница снимается двумя махами 150 шкурки (на сосне).

А вообще, попрыгав с нулем, я уже понял, что надо на столе делать фиксаторы для нуля и параллельности. Тогда, настроив станок один раз для фрезеровки паза, потом можно просто вкладывать фасады не заморачиваясь на нуле.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

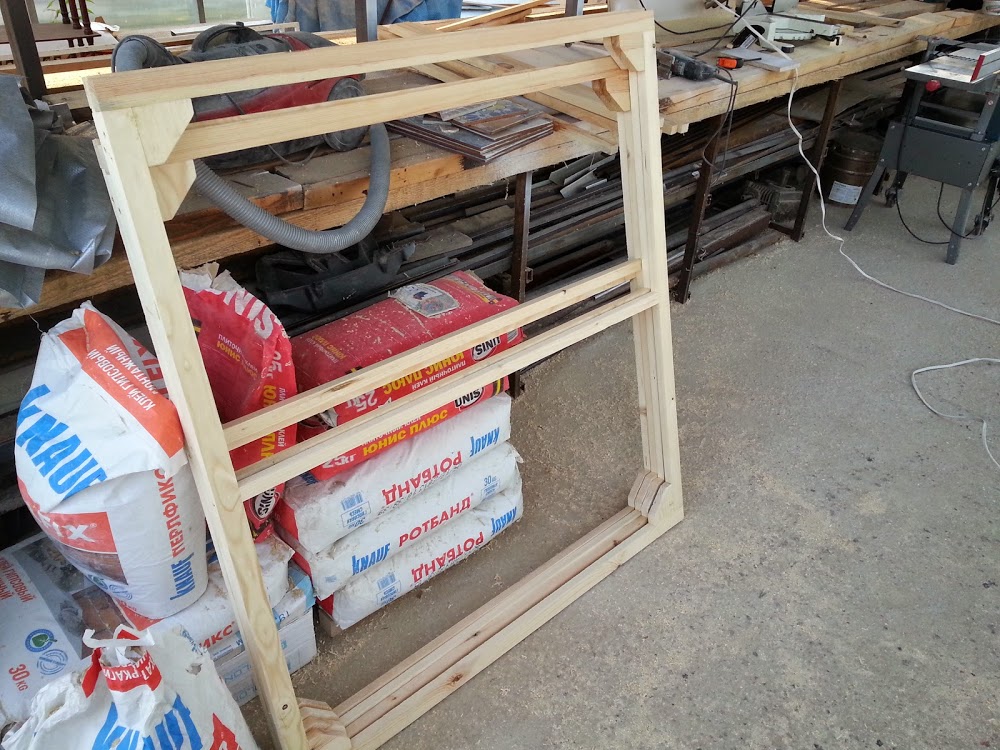

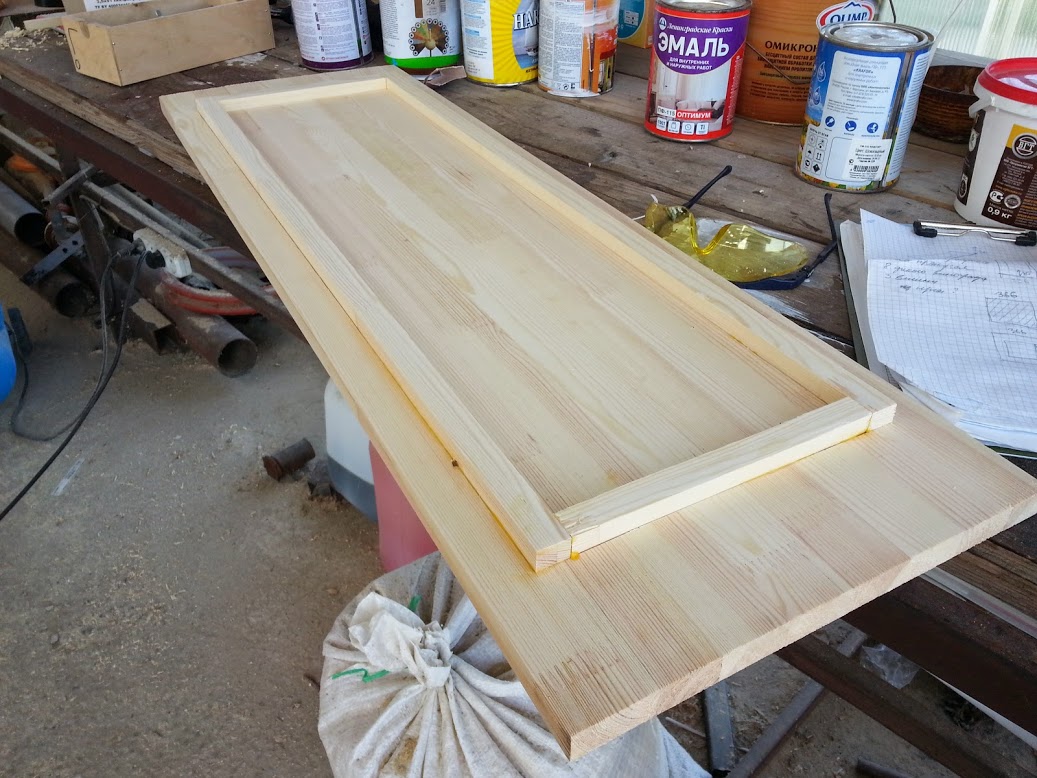

Подрамники. Тут, конечно, ЧПУшном станку работы было на 15 минут, остальное суровая работа руками, рейсмусом и циркуляркой.

Но вот эти уголки, нарезанные на станке ровно красиво, сделали очень важное дело - прямоугольность подрамников. Собирая разные конструкции, по себе знаю как сложно сделать что-то прямоугольное, а тут прямо заложенное свойство.
Вложения
20140517_173949.jpg (13658 просмотров) <a class='original' href='./download/file.php?id=28497&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (194.19 КБ)</a>
20140517_200843.jpg (13658 просмотров) <a class='original' href='./download/file.php?id=28498&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (218.41 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

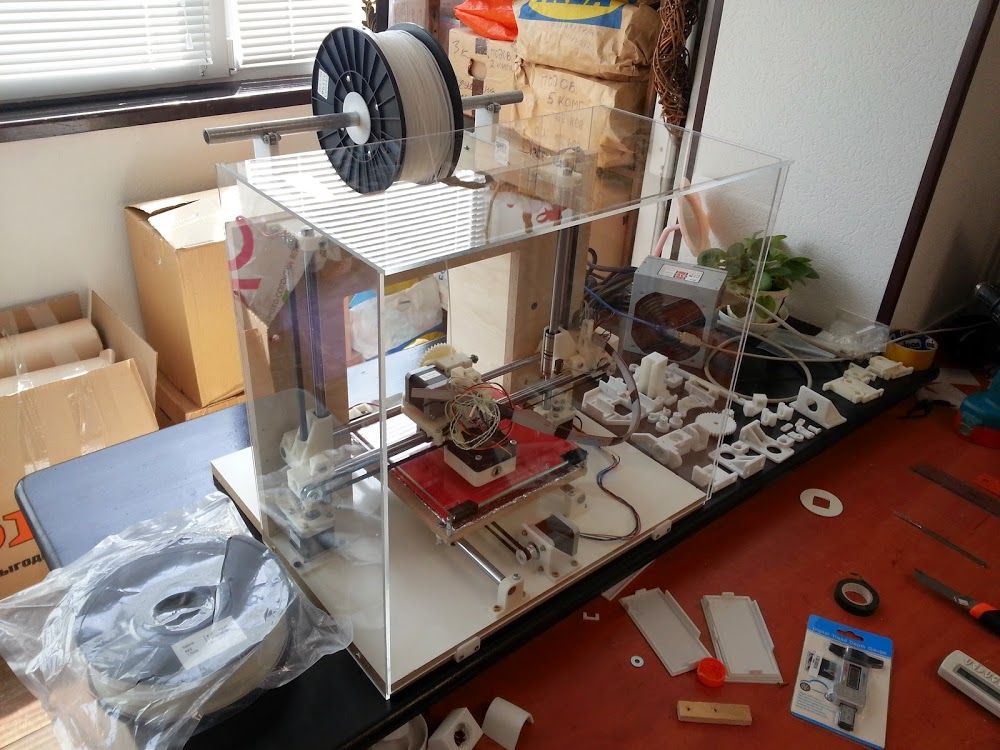

Тут сразу комплекс работ.

Например, сам принтер, вырезанный из фанерки и МДФа по сгенерированным чертежам.

Далее, аквариум из оргстекла. Он хоть и отвратительно прямоугольный, но пришлось поработать, порезать, пошлифовать. Крепеж аквариума разработан и напечатан на принтере.

И, справа, косточки нового принтера, печатает по мере выделения ресурса от основной работы.

Я к тому что станками можно не только убирать материал, но и наращивать. Концепт другой.
Вложения
20140520_151247.jpg (13652 просмотра) <a class='original' href='./download/file.php?id=28499&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (173.5 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

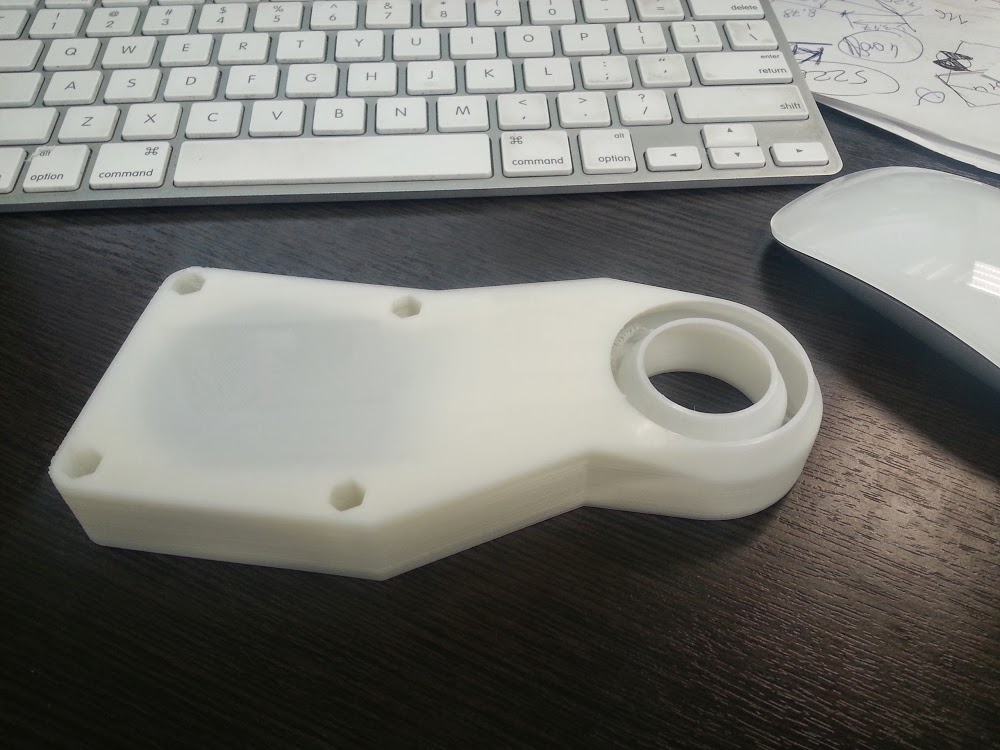

Это кусок принтера. С обратной стороны крепится вентилятор, который обдувает филамент, но не обдувает нагревающую голову. Воздушный канал в ней хитрой конфигурации. Деталька печатается как единое целое (правда страшно смотреть как принтер делает некоторые штуки когда нитка кладется не на нижнюю нитку, на просто на воздух.

Фрезером такую штуку сделать не просто. Будет две, а то и три детали и куча переворачиваний.
Вложения
20140521_160358.jpg (13649 просмотров) <a class='original' href='./download/file.php?id=28500&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (125.31 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

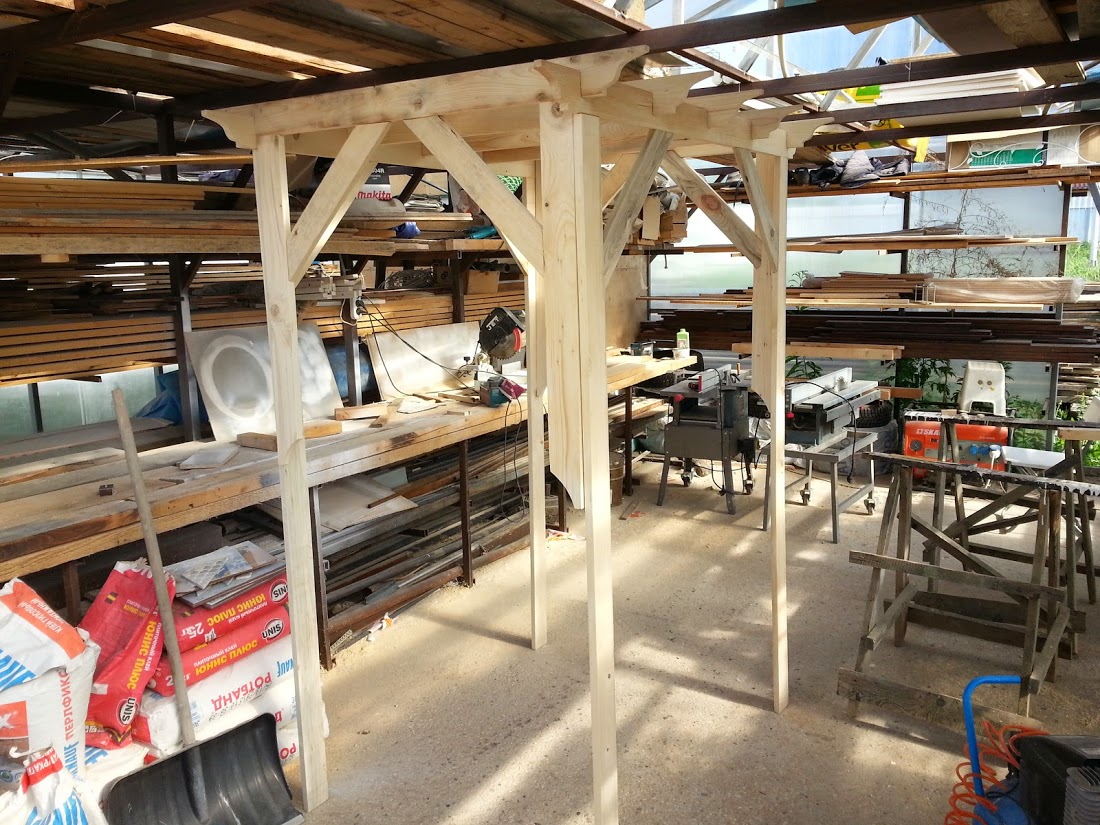

Арка для свадебных мероприятий.

Небольшая сборно-разборная конструкция. Вся влезла в станочек 600Х900 по кусочкам, с переворотами. Ручками, безусловно, я бы намаялся выбирать пазы и делать красивые скосы.

На заднем плане мастерская. Тоже моя работа, разве что, кроме бетонного пола, его залили гости из теплых стран.
Вложения
20140603_091835.jpg (13416 просмотров) <a class='original' href='./download/file.php?id=29067&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (263.83 КБ)</a>
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Мои работы

Сообщение Nick »

Как-то ажурности не хватает...
мастерская зачет :good:!
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Так заказчик (супруга) хотела. Ажурность она с командой придаст тканью и цветами. Будут фотографии с места событий - выложу, чтобы показать как можно изменить сооружение имея чутка тряпок и травы.
Аватара пользователя
Сергей Саныч
Мастер
Сообщения: 9116
Зарегистрирован: 30 май 2012, 14:20
Репутация: 2857
Откуда: Тюмень
Контактная информация:

Re: Мои работы

Сообщение Сергей Саныч »

_sa_ писал(а):Ажурность она с командой придаст тканью и цветами.
я вот тоже подумал - это только скелет, а задрапировать можно всяко-разно в соответствии со вкусом заказчиков.
Чудес не бывает. Бывают фокусы.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

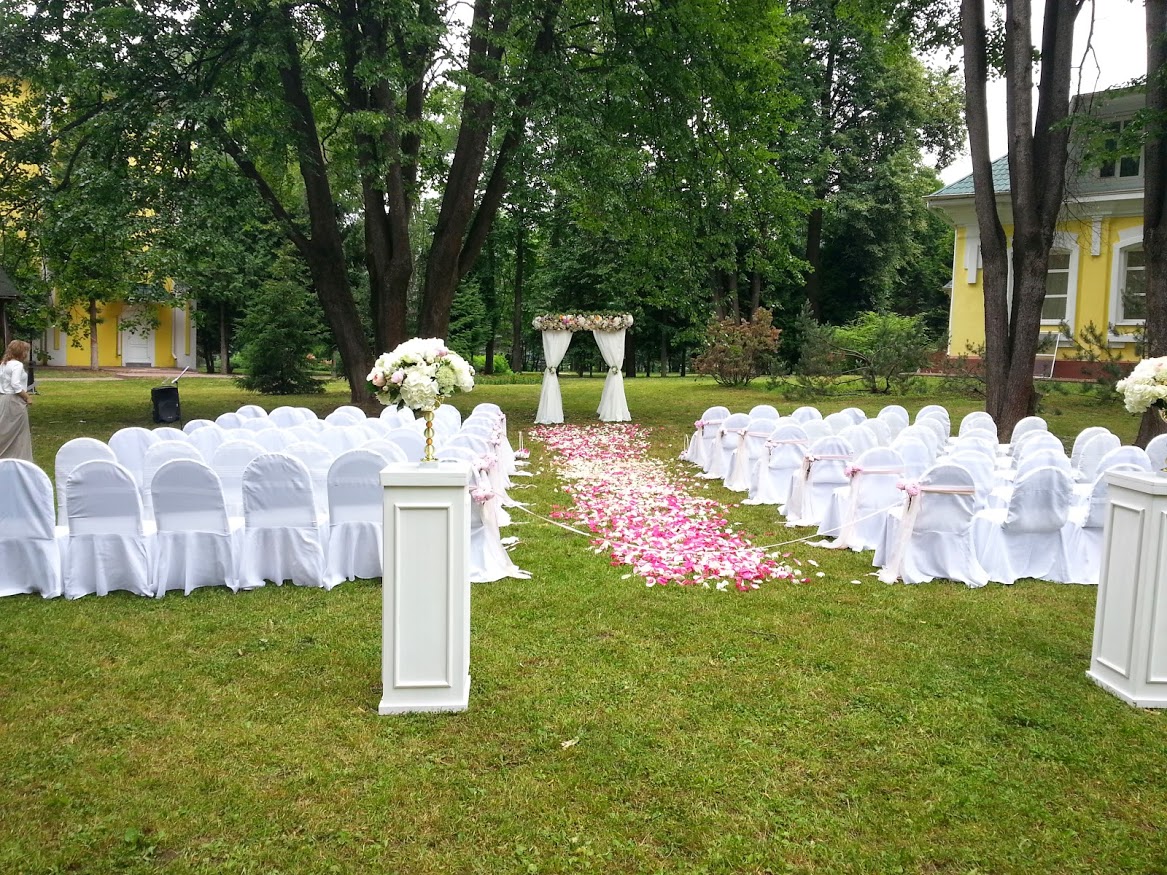

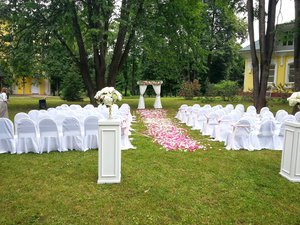

Подсмотрел результат применения моих изделий
Вложения
20140621_151047.jpg (13129 просмотров) <a class='original' href='./download/file.php?id=30311&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (414.15 КБ)</a>
Аватара пользователя
NightV
Почётный участник
Почётный участник
Сообщения: 6599
Зарегистрирован: 30 дек 2011, 09:14
Репутация: 2279
Настоящее имя: Владимир Айрапетян
Откуда: Israel
Контактная информация:

Re: Мои работы

Сообщение NightV »

_sa_ писал(а):Арка для свадебных мероприятий
у нас така фигофина КУПА называется, на иврите сответственно :hehehe: думаю я под нее не скоро пойду, слава богу :freak:
Всё просто! если знаешь КАК!
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Тумбочка в виде Тардиса

Осталось собрать и покрасить.
Вложения
Образец, взятый за основу (12981 просмотр) <a class='original' href='./download/file.php?id=30517&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (148.83 КБ)</a>
Образец, взятый за основу

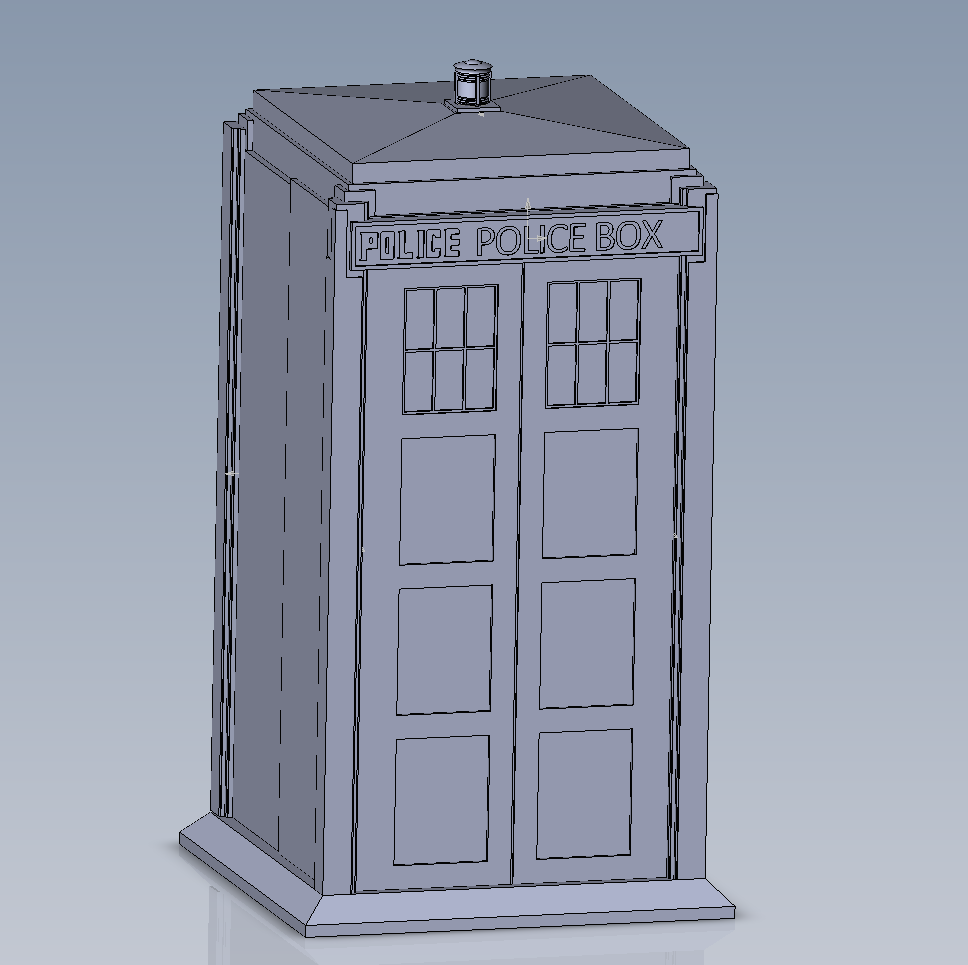

3Д модель (12981 просмотр) <a class='original' href='./download/file.php?id=30518&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (54.99 КБ)</a>
3Д модель

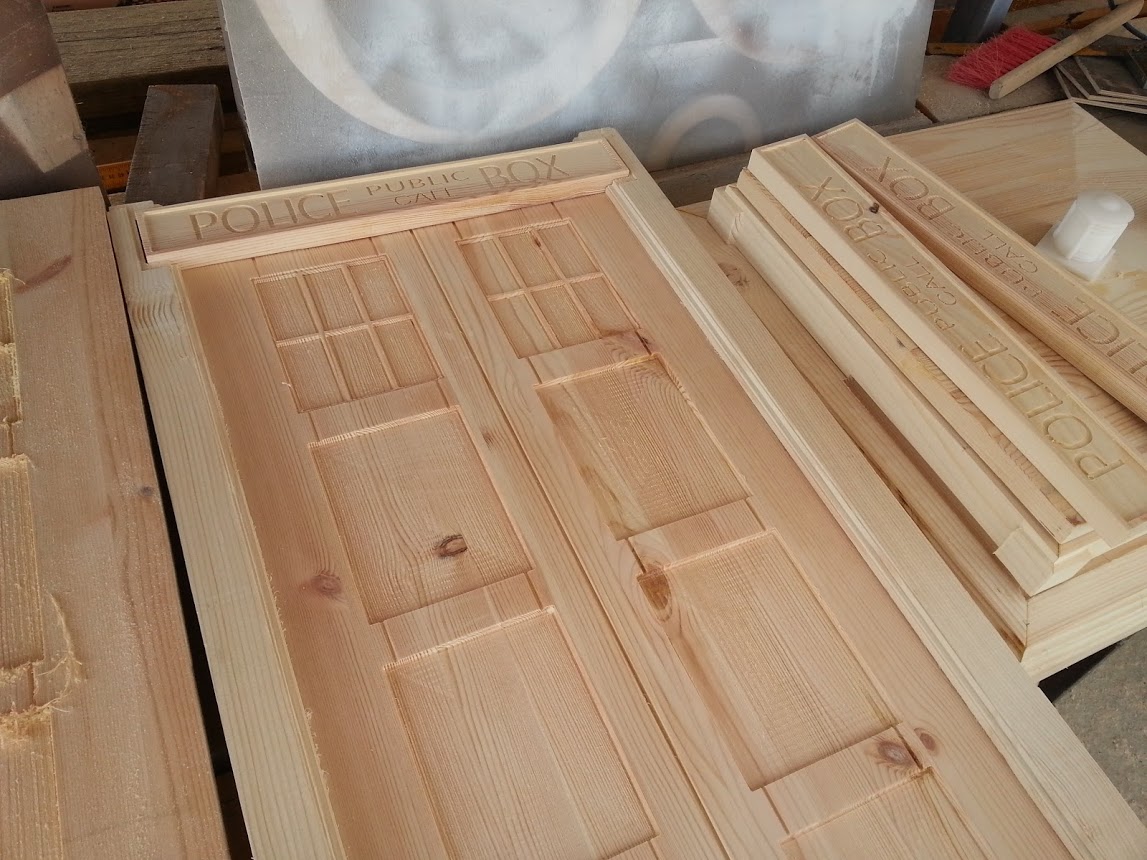

Результат (12981 просмотр) <a class='original' href='./download/file.php?id=30519&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (159.27 КБ)</a>
Результат
20140706_184154.jpg (12981 просмотр) <a class='original' href='./download/file.php?id=30520&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (228.32 КБ)</a>
20140706_190536.jpg (12981 просмотр) <a class='original' href='./download/file.php?id=30521&sid=3893e4988f3379c36e56c783f69d358a&mode=view' target=_blank>Загрузить оригинал (204.51 КБ)</a>
