Re: Мои работы

Сообщение _sa_ »

Давайте в личку почту - вышлю
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

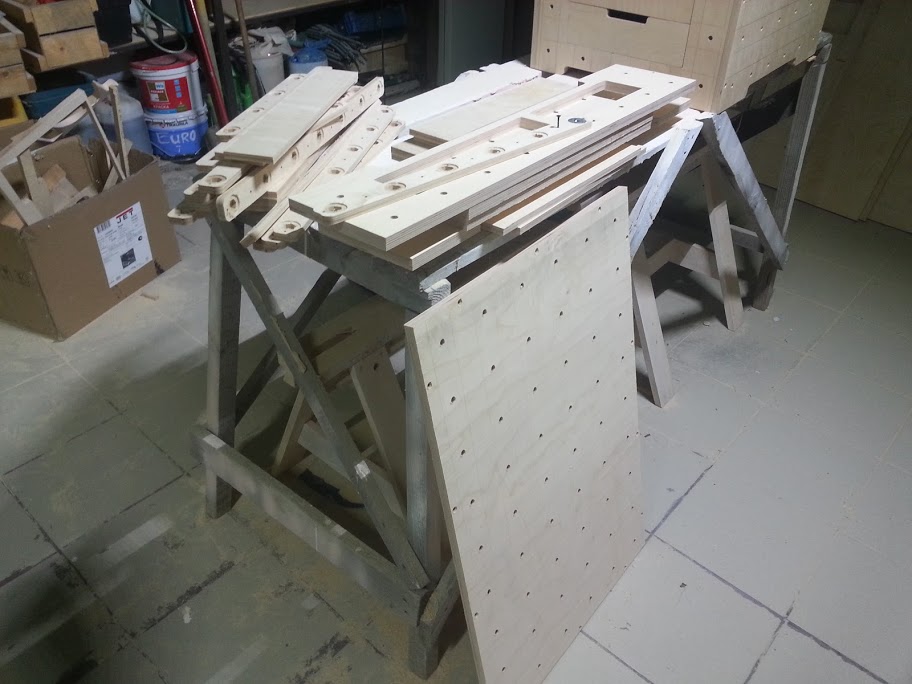

Это уже контрактная нарезка верстака размером 600х900. Такой ко мне в станок не влезает. Вырисовывается уже нормальный такой рабочий стол, а не абстрактное произведение ЧПУ кубизма.
Вложения
20150901_203402.jpg (8250 просмотров) <a class='original' href='./download/file.php?id=57299&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (100.31 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

По просьбам слушателей я выкладываю проект своего верстака. Это зип архив, надо убрать расширение TXT и он распакуется.

Проект в солиде. Можно взять и порезать, или доработать и сделать свою реплику. Любые предложения и рекомендации приветствуются.
Вложения
Верстак_zip.txt
(4.66 МБ) 580 скачиваний
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

В продолжение темы верстака. Разработал версию для серийного производства. Прикольно собирать изделие, представляя что руки у тебя кривые и искать где выйдет косяк. Безусловно, когда процесс перейдет в руки бойцов, тогда вылезут совсем чудо приколы, но что-то можно заложить уже на стадии проекта.

А пока чуть фоток процесса и результата.

Сразу оговорюсь. Проект этого верстака уже коммерческий, распространять чертежи не имею права. Но пытливый ум может повторить его по фотографиям.

Верстак имеет размер 600х900 (по мотивам ЧПУ станка). Но прикол его в том, что построение позволяет делать из него рабочие столы любых размеров, компануя исходные объекты.
Вложения

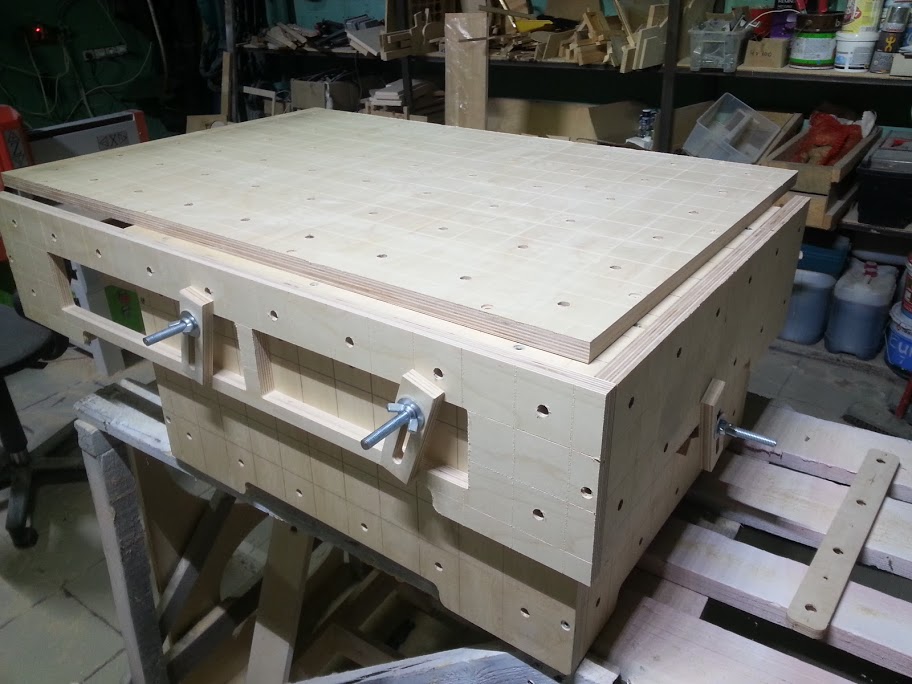

Прикидываю новый верстак с использованием старого верстака. Очень удобно, когда у тебя есть 3Д прямой угол (8107 просмотров) <a class='original' href='./download/file.php?id=57562&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (114.42 КБ)</a>
Прикидываю новый верстак с использованием старого верстака. Очень удобно, когда у тебя есть 3Д прямой угол
Склейка ножек, пока струбцинами на столе, пока площади верстаков и оснастки не хватает (8107 просмотров) <a class='original' href='./download/file.php?id=57563&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (93.71 КБ)</a>
Склейка ножек, пока струбцинами на столе, пока площади верстаков и оснастки не хватает

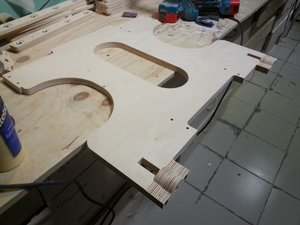

Монтаж ноги. Опытный взгляд уже ловит потенциальные проблемы такой ноги. Ставим галочку, будем доделывать проект (8107 просмотров) <a class='original' href='./download/file.php?id=57564&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (80.78 КБ)</a>
Монтаж ноги. Опытный взгляд уже ловит потенциальные проблемы такой ноги. Ставим галочку, будем доделывать проект

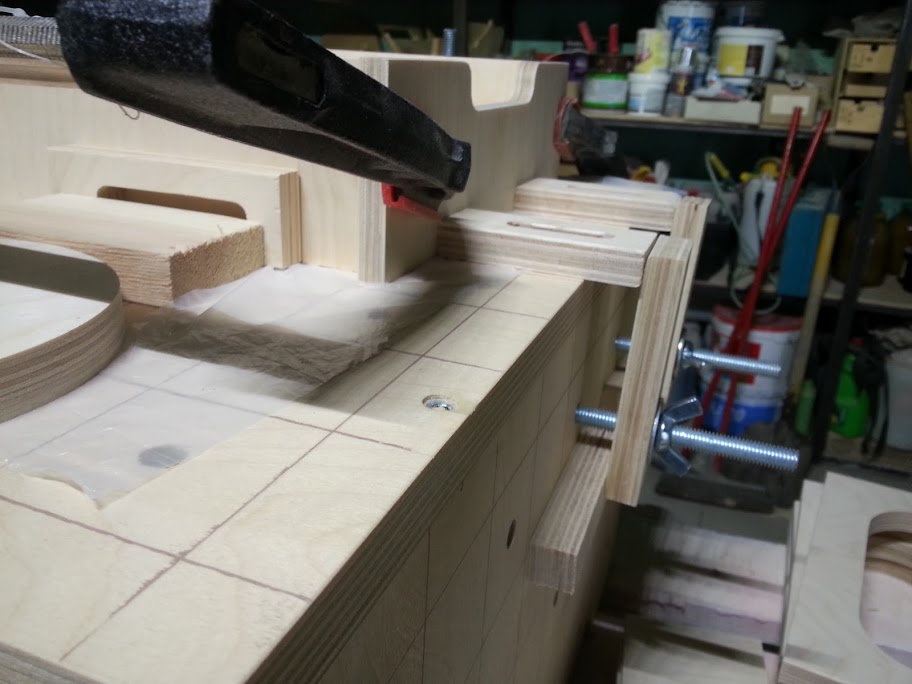

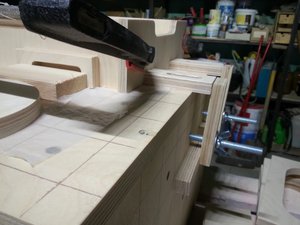

Элемент сбора ящика на старом верстаке. Поджимаю стенку оснасткой что была под рукой, а в голове уже проект новой оснастки (8107 просмотров) <a class='original' href='./download/file.php?id=57566&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (81.74 КБ)</a>
Элемент сбора ящика на старом верстаке. Поджимаю стенку оснасткой что была под рукой, а в голове уже проект новой оснастки

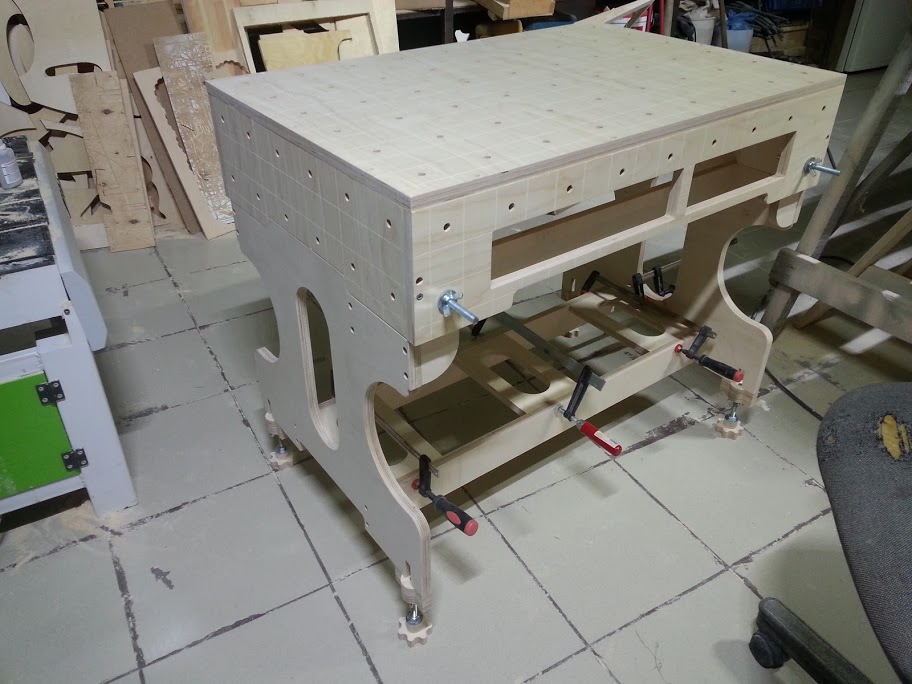

А вот и результат. (8107 просмотров) <a class='original' href='./download/file.php?id=57567&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (114.54 КБ)</a>
А вот и результат.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Пытаюсь пропихнуть верстак в серийное производство. Сталкиваюсь с чудесными проблемами, понимаю как был далек от темы.

На фото процесс презентации.
Вложения
IMG_2941.JPG (7658 просмотров) <a class='original' href='./download/file.php?id=67077&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (5.02 МБ)</a>
Аватара пользователя
AndyBig
Мастер
Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Репутация: 1121
Откуда: юг России
Контактная информация:

Re: Мои работы

Сообщение AndyBig »

Ножки из шпилек выглядят какими-то слишком хлипкими :)
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Это только на первый взгляд. На самом деле шпилька зажимается и стоит как влитая.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

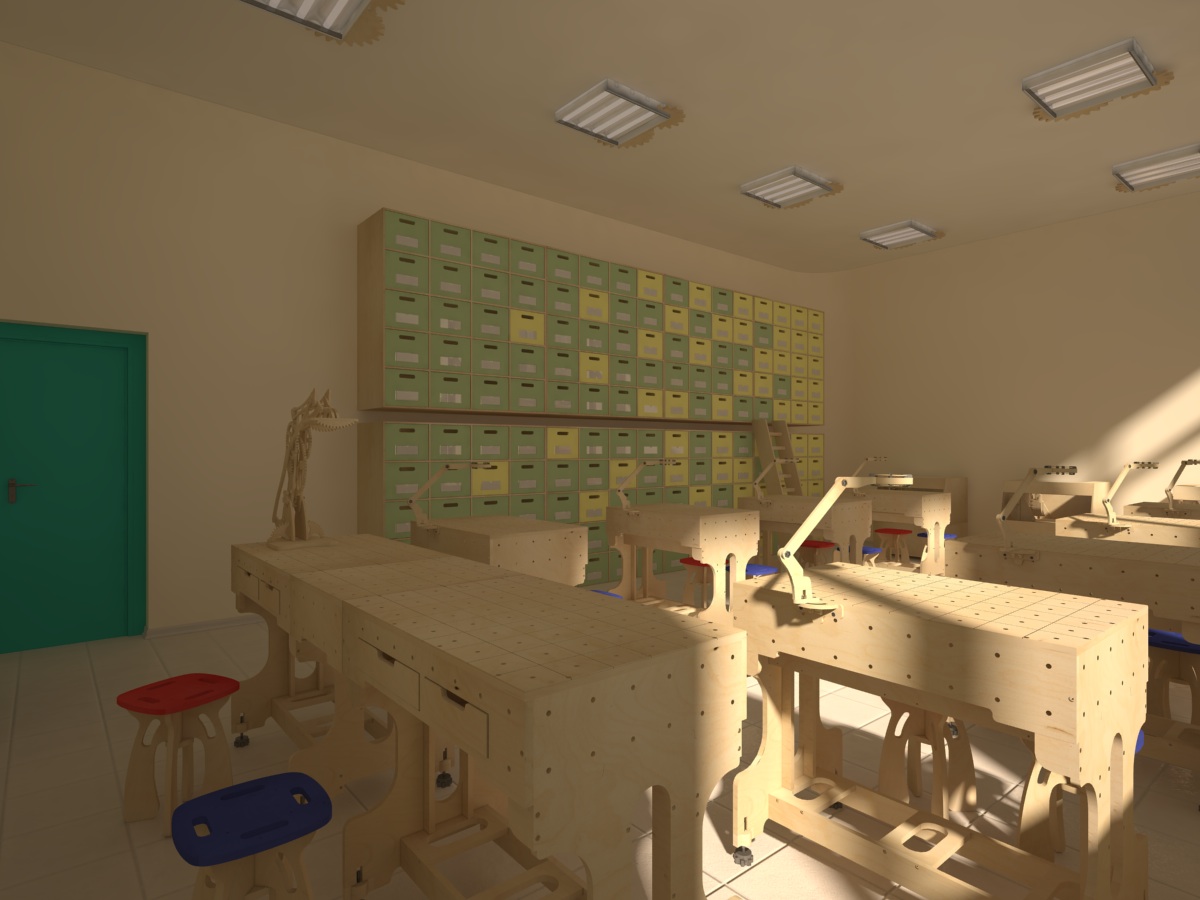

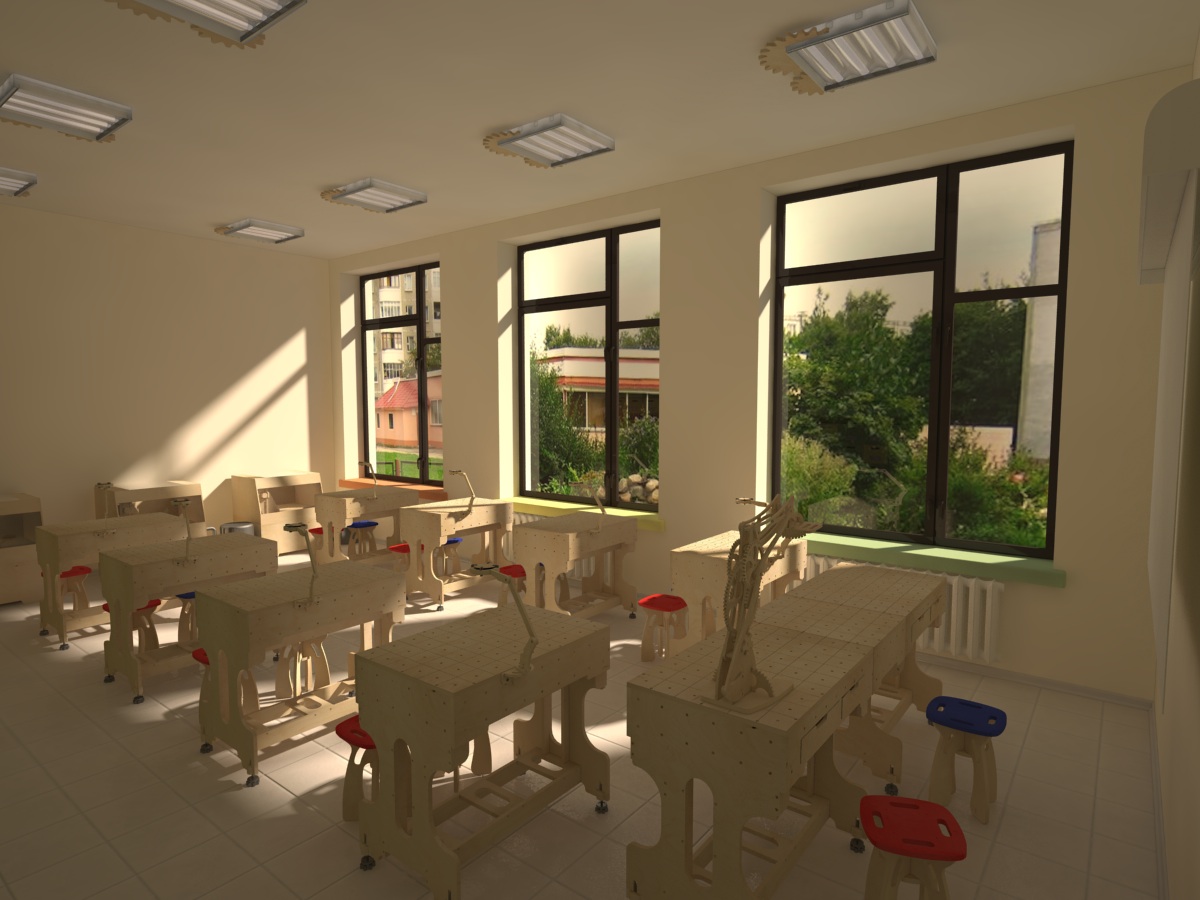

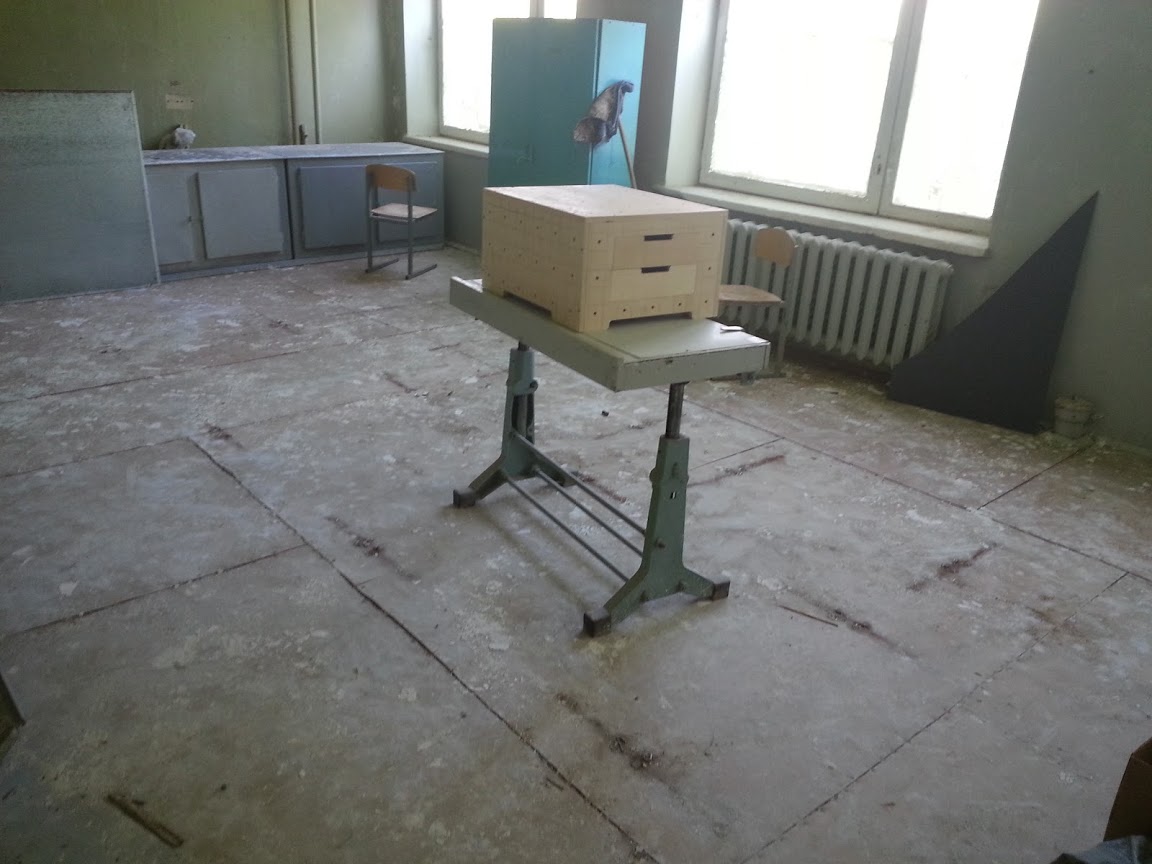

Тут я мечтаю как сделаю класс трудов. Говорят, визуализация мечты - полпути к ней.
Вложения
20150807_150358.jpg (7275 просмотров) <a class='original' href='./download/file.php?id=73612&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (119.4 КБ)</a>
klas1.jpg (7275 просмотров) <a class='original' href='./download/file.php?id=73615&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (201.43 КБ)</a>
klass3.jpg (7275 просмотров) <a class='original' href='./download/file.php?id=73616&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (203.12 КБ)</a>
klas.jpg (7275 просмотров) <a class='original' href='./download/file.php?id=73617&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (170.73 КБ)</a>
Аватара пользователя
gerka
Кандидат
Сообщения: 71
Зарегистрирован: 11 дек 2013, 13:24
Репутация: 44
Откуда: Москва
Контактная информация:

Re: Мои работы

Сообщение gerka »

Классный верстак! если б в наше время было бы так красиво в классе труда))
cncworks
Аватара пользователя
Alikgevor
Кандидат
Сообщения: 84
Зарегистрирован: 08 фев 2016, 15:57
Репутация: 15
Настоящее имя: Альберт Геворконян
Откуда: Москва и Сочи
Контактная информация:

Re: Мои работы

Сообщение Alikgevor »

gerka писал(а):Классный верстак! если б в наше время было бы так красиво в классе труда))
а мы сами помню делали табуреты для нашего класса труды)
Творю в удовольствие, ведь оно так важно в жизни!
Аватара пользователя
shalek
Почётный участник
Почётный участник
Сообщения: 3019
Зарегистрирован: 25 авг 2014, 10:40
Репутация: 2575
Настоящее имя: Александр
Откуда: РБ Бобруйск
Контактная информация:

Re: Мои работы

Сообщение shalek »

_sa_ писал(а):Тут я мечтаю как сделаю класс трудов. Говорят, визуализация мечты - полпути к ней.
Это в 3D Max?
Если ты не можешь решить проблему, значит это не твоя проблема!
Мой канал на YouTube: YouTube
ЧПУ "Бобр" 600x500 мм
shalek64@gmail.com
Аватара пользователя
Alikgevor
Кандидат
Сообщения: 84
Зарегистрирован: 08 фев 2016, 15:57
Репутация: 15
Настоящее имя: Альберт Геворконян
Откуда: Москва и Сочи
Контактная информация:

Re: Мои работы

Сообщение Alikgevor »

судя по заднему фону да
Творю в удовольствие, ведь оно так важно в жизни!
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Да. Нарисовал в Солиде, отправил в 3Дмакс, там наложили шкурки и сделали визуализацию.
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

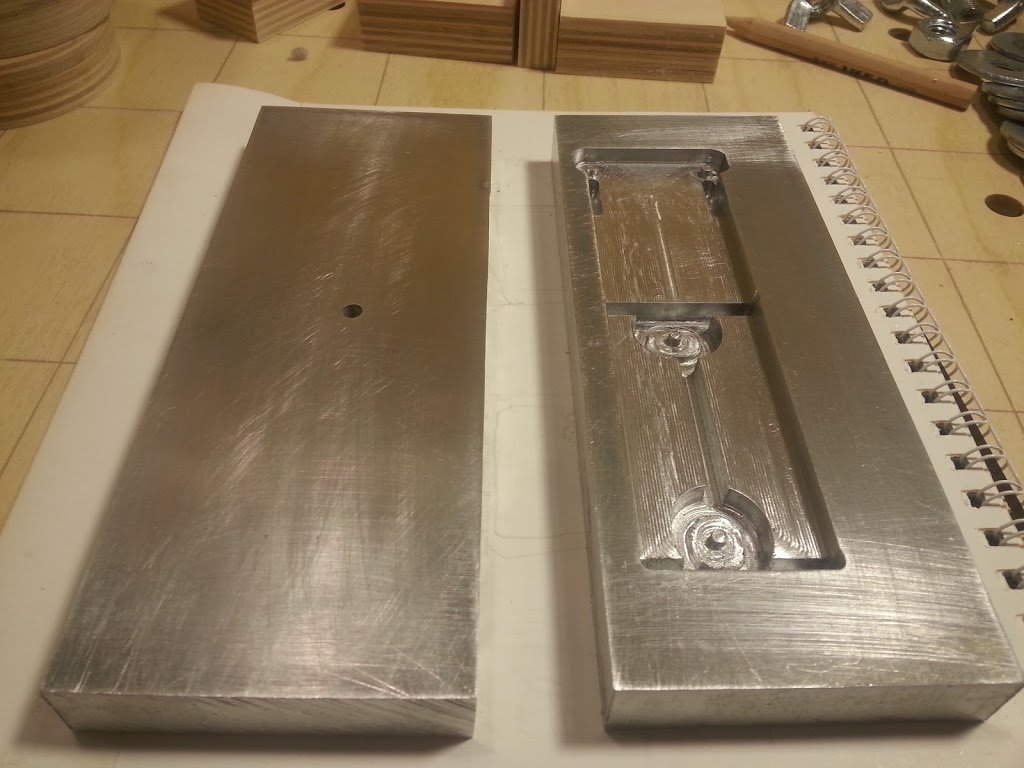

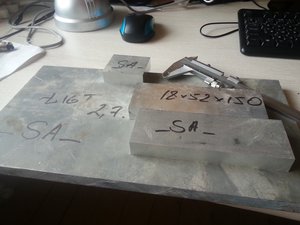

Возникла необходимость в изготовлении пары сотен кронштейнов. Пришлось грызть Д16Т. Получил чудесный опыт.

Персональное спасибо Askov за исходный материал. Всем рекомендую его как поставщика!
Вложения
20160409_130427.jpg (6776 просмотров) <a class='original' href='./download/file.php?id=77522&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (115.73 КБ)</a>
20160410_221625.jpg (6776 просмотров) <a class='original' href='./download/file.php?id=77523&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (117.59 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Еще из работ. Лампа.

Над формой и ПО надо еще поработать, но концепт прослеживается.

https://www.youtube.com/watch?v=b-230WND5YU
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

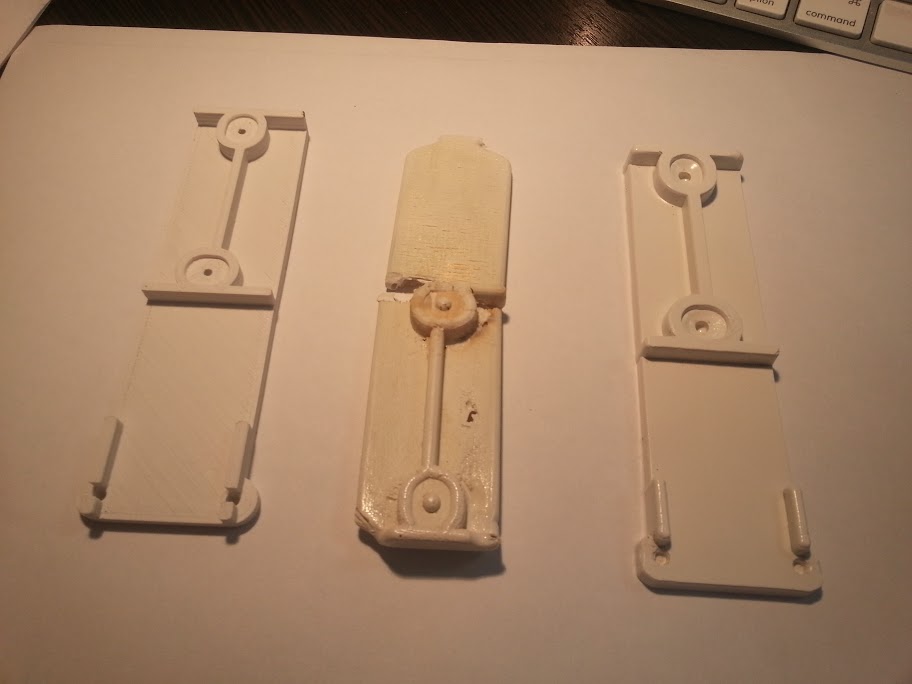

Деталька, кстати, отлилась. На фото детальки от 3Д принтера до литья.
Вложения
20160414_103315.jpg (6727 просмотров) <a class='original' href='./download/file.php?id=77749&sid=17f8653c4798e63ec2606e998cdda9df&mode=view' target=_blank>Загрузить оригинал (48.49 КБ)</a>
_sa_
Кандидат
Сообщения: 96
Зарегистрирован: 08 дек 2013, 16:07
Репутация: 187
Контактная информация:

Re: Мои работы

Сообщение _sa_ »

Тема рабочего стола продожается.

Собрались и сняли кино.

https://www.youtube.com/watch?v=--dx_lKmtIY
tvv7-7-7
Кандидат
Сообщения: 97
Зарегистрирован: 05 янв 2016, 22:15
Репутация: 0
Настоящее имя: Владислав
Контактная информация:

Re: Мои работы

Сообщение tvv7-7-7 »

классная лампа.....
Аватара пользователя
elephant007
Мастер
Сообщения: 857
Зарегистрирован: 18 ноя 2012, 13:12
Репутация: 332
Откуда: Сибирь, Томск
Контактная информация:

Re: Мои работы

Сообщение elephant007 »

_sa_ писал(а):Еще из работ. Лампа.

Над формой и ПО надо еще поработать, но концепт прослеживается.
Проект открытый?
