Re: Мои работы на ЧПУ

Сообщение Predator »

tooshka писал(а):
igor44 писал(а):Меня туда не пускают.........(((
Так задумано, чтоб мы там не мешались)))
Интересно, а кого пускает - модераторов и админов, что за дискриминация? :think:
:hehehe:
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

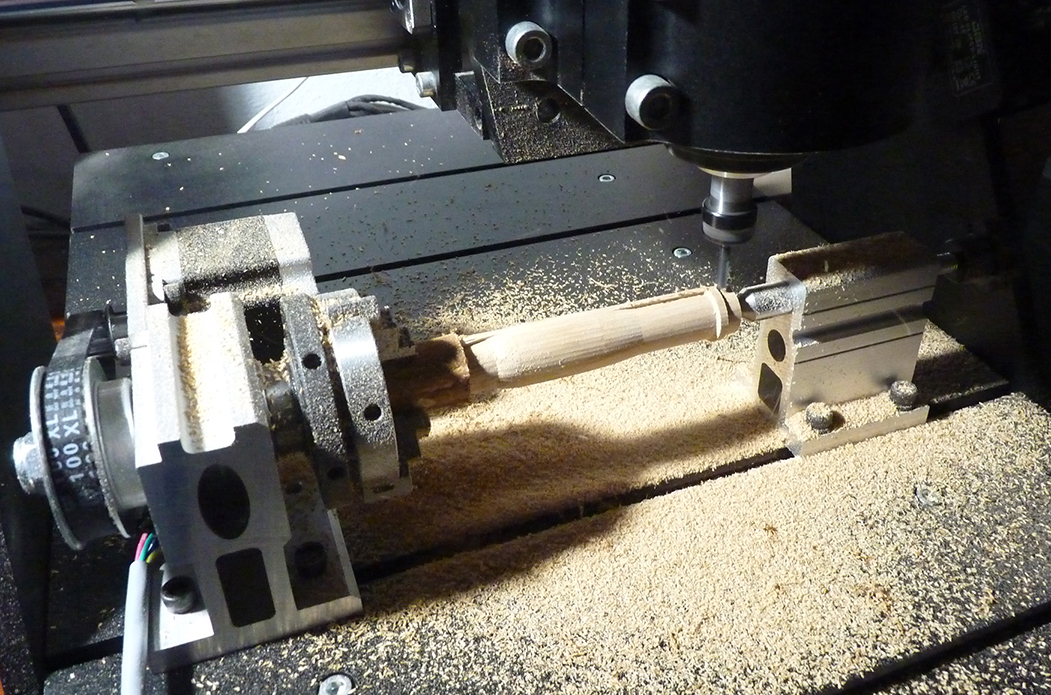

Поставил китайскую поворотную ось на станок.
Конечно поворотка сделана Ужасно, но выбора у меня нет.

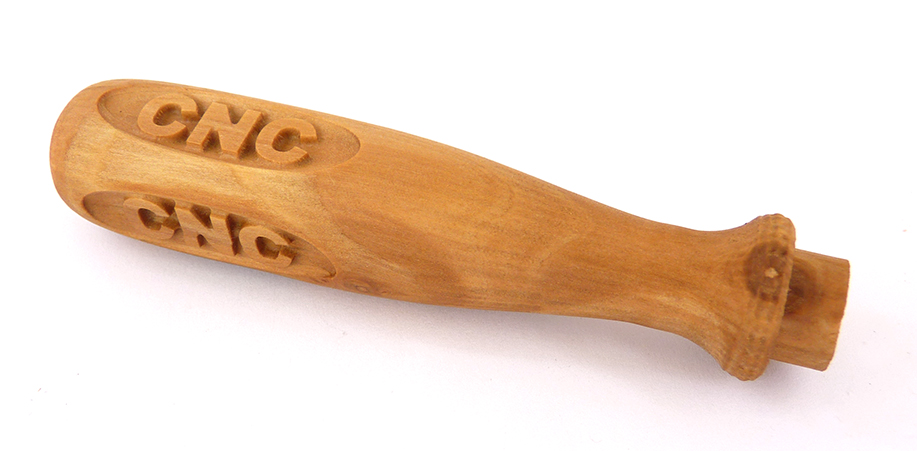

Первые пробы. Ручка из яблони, голова из обрезков бука 16 Х 16 Х 100.

p.s. Может у кого нибудь есть желание помочь в изготовлении поворотки по этому принципу, что на фото. Только с достойным качеством. Работа вся будет оплачена. Сам бы сделал, но не хватает оборудования и рядом нет нормальных станков с нормальными мастерами((((

p.s.s. Еще есть поворотная ось с волновым редуктором б\у но она не подходит по габаритам, Тоже можно переделать, используя её как заготовку, для более компактной четвёртой оси.
Вложения

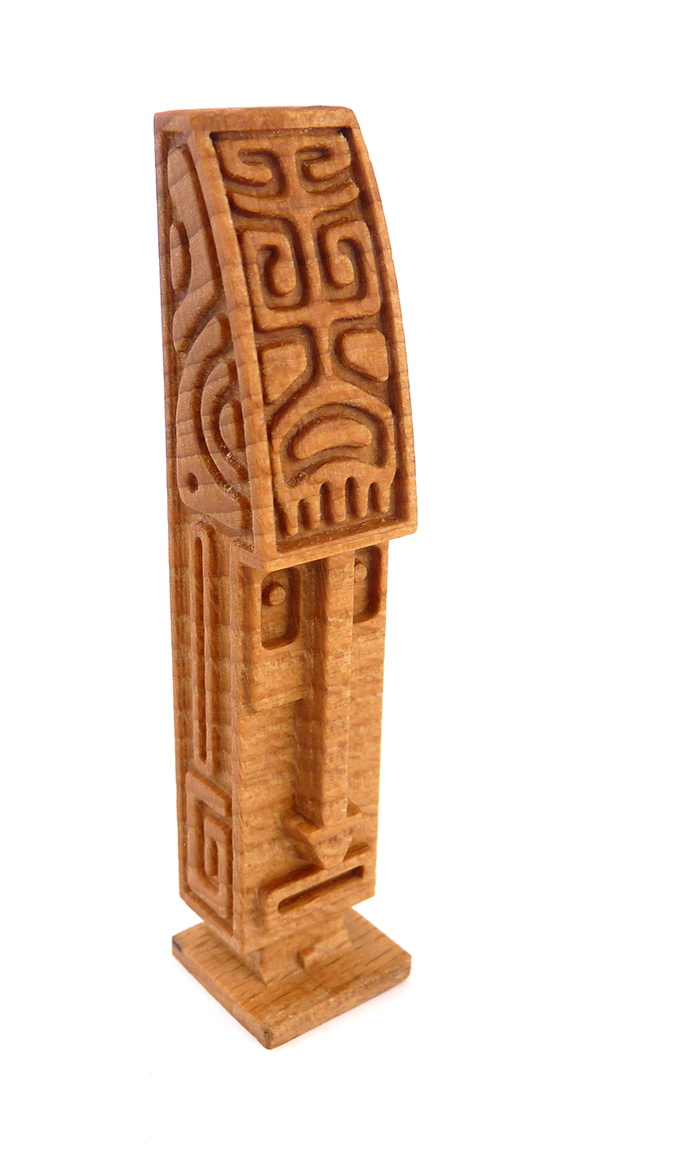

GOL_03.jpg (9031 просмотр) <a class='original' href='./download/file.php?id=36653&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (255.39 КБ)</a>

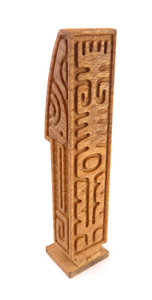

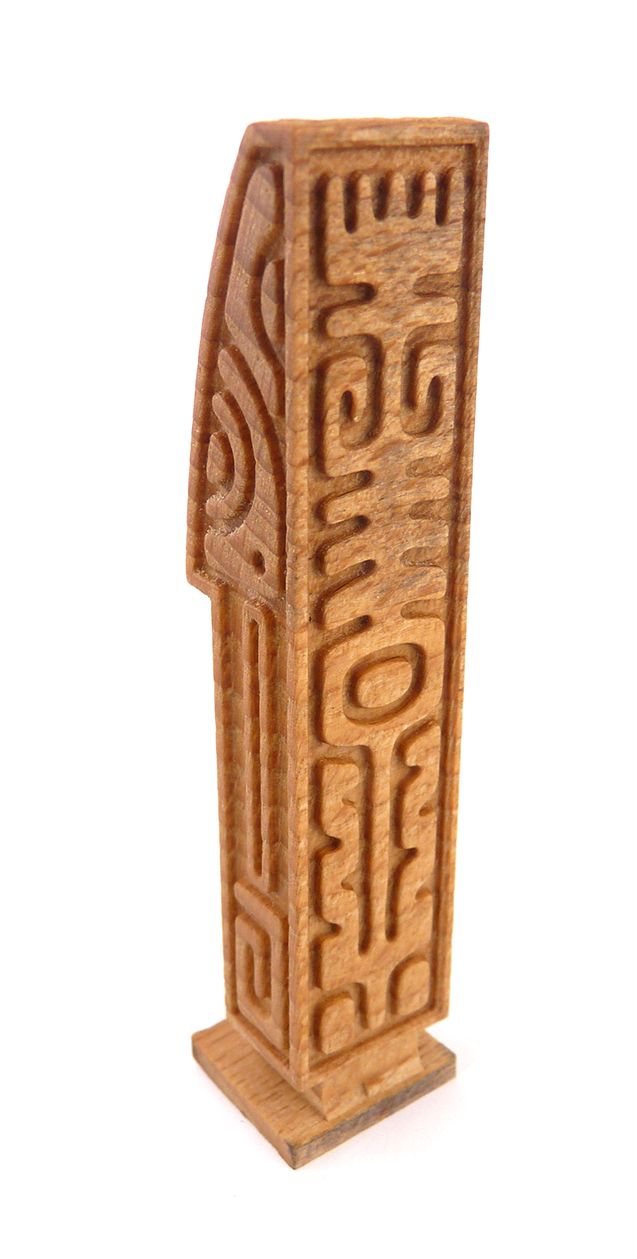

GOL_04.jpg (9031 просмотр) <a class='original' href='./download/file.php?id=36654&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (313.08 КБ)</a>

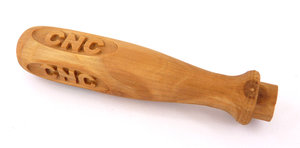

РУЧКА_03.jpg (9031 просмотр) <a class='original' href='./download/file.php?id=36655&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (209.42 КБ)</a>
Поворотка.........КИТАЙ! (9031 просмотр) <a class='original' href='./download/file.php?id=36656&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (646.67 КБ)</a>
Поворотка.........КИТАЙ!
Аватара пользователя
AndyBig
Мастер
Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Репутация: 1121
Откуда: юг России
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение AndyBig »

А в чем делали модели? Или где брали их? :)
И что с качеством имеющейся поворотки? Люфты?
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

AndyBig писал(а):А в чем делали модели? Или где брали их? :)
И что с качеством имеющейся поворотки? Люфты?
Так сам модели делаю. Работаю в нескольких программах Rhino, MAYA. ZBrush.
Там подшипники в своём гнезде ходит около 1 мм........ :cry:
Хотел поменять, расточить, хоть чего нибудь. Но не получается открутить патрон не за что зацепиться.
Да и вообще качество НИКАКОЕ...!!! Задняя бабка вообще мрак, откручивается во время работы.
По идее надо вращающийся центр применять.
Пока буду так фрезеровать.........))) Мысли требуют своего воплощения!
Аватара пользователя
AndyBig
Мастер
Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Репутация: 1121
Откуда: юг России
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение AndyBig »

igor44 писал(а):Работаю в нескольких программах Rhino, MAYA. ZBrush.
А УП какой программой формируете? Меня больше это интересует, так как тоже давно хочу испробовать свою поворотку, но что-то никак не определюсь какой программой удобнее и проще формировать УП :)
igor44 писал(а):Там подшипники в своём гнезде ходит около 1 мм...
Ого... Тогда понятно. У меня такая поворотка шла со станком, люфтов не ощущается. Может быть имеет смысл и Вам купить такую?
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

AndyBig писал(а):Ого... Тогда понятно. У меня такая поворотка шла со станком, люфтов не ощущается. Может быть имеет смысл и Вам купить такую?

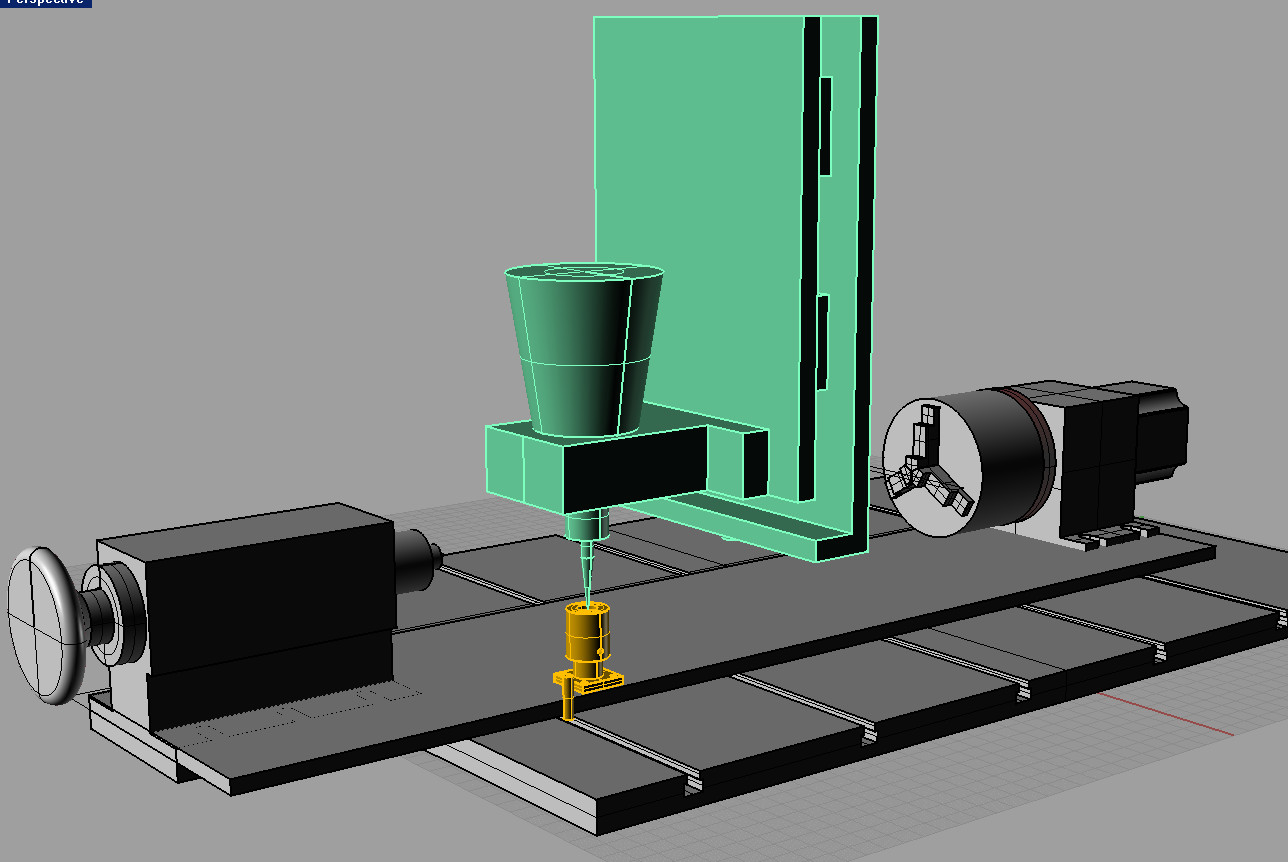

Такая лежит у меня(((( Она сильно впритык к станку, надо переделывать (на скрине).
Посмотрел ссылку, у меня не такая. У меня на волновом редукторе.

Уп делаю в RhinoCam, для моих задач вполне подходит.
Вложения
поворотка_01.jpg (8999 просмотров) <a class='original' href='./download/file.php?id=36659&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (139.16 КБ)</a>
Аватара пользователя
AndyBig
Мастер
Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Репутация: 1121
Откуда: юг России
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение AndyBig »

igor44 писал(а):Уп делаю в RhinoCam
Спасибо :)
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение Nick »

igor44 писал(а):Но не получается открутить патрон не за что зацепиться.
Там же отверстия по кругу есть.
+ всегда можно фомку в губки вставить :).
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

Nick писал(а):Там же отверстия по кругу есть.
+ всегда можно фомку в губки вставить .
Несколько раз пробовал.......не за что схватиться на валу. Можно вал испортить(((
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение Nick »

А задняя гайка?
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

Nick писал(а):А задняя гайка?
Я хотел попробовать поставить две гайки, что бы они не вращались, но там мелкий шаг. Второй такой гайки у меня нет(((
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

Продолжаем осваивать Китайскую поворотку. В принципе для освоения 4-Х нормально.
Пока закупаю комплектующие для изготовления более точной четвёртой оси)))

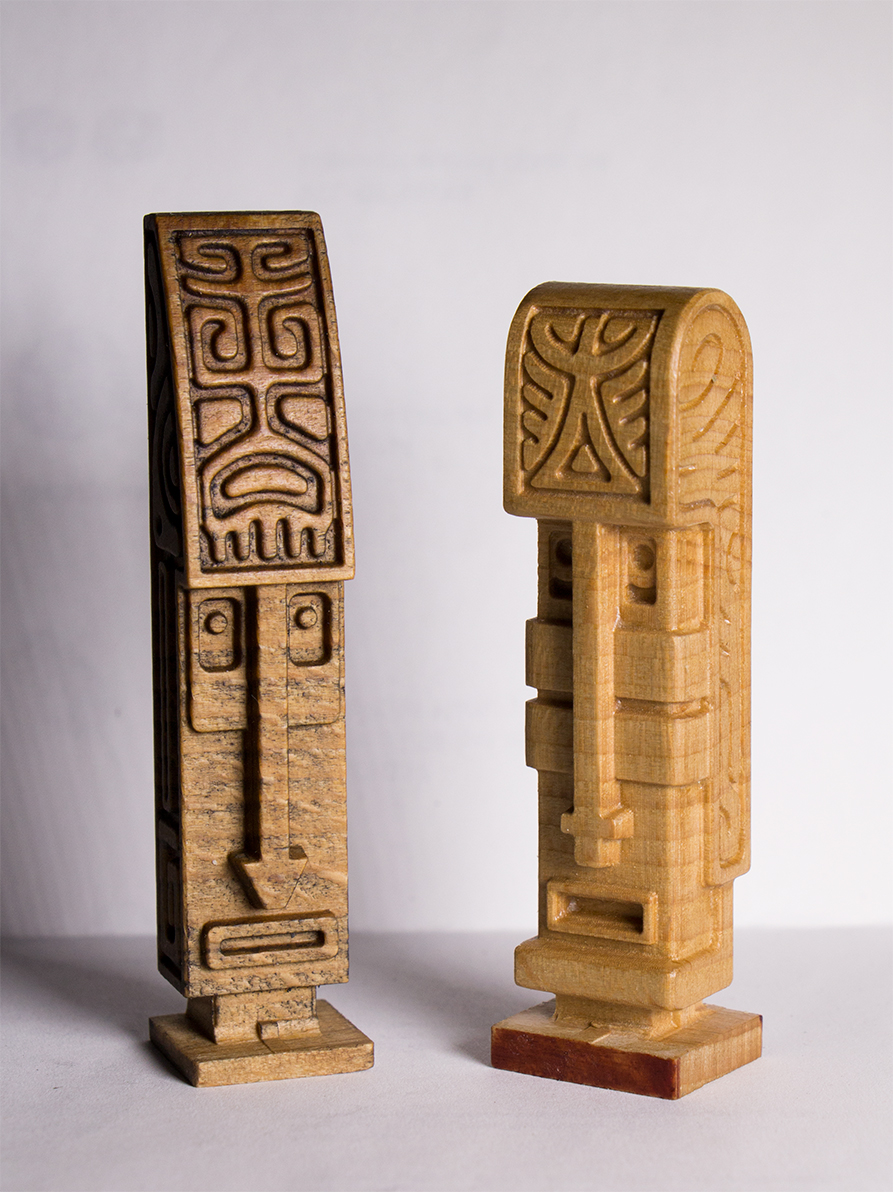

Решил проектировать шахматы. Заказчик уже есть.
Вложения
Lamp_01.jpg (8426 просмотров) <a class='original' href='./download/file.php?id=37639&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (679.91 КБ)</a>
Аватара пользователя
LA-STIK
Почетная участница
Почетная участница
Сообщения: 617
Зарегистрирован: 20 фев 2013, 16:23
Репутация: 697
Настоящее имя: Наталия
Откуда: РОСТОВ-НА-ДОНУ
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение LA-STIK »

Красиво, какой размер фигурок?
Делай то, что любишь! Люби то, что делаешь!
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

LA-STIK писал(а):Красиво, какой размер фигурок?
Спасибо!
Работы небольшие, 80-85 мм. Как раз в размер шахматных фигурок)))
Ещё будут изготовлены подставки из другого дерева.
Оборудование не позволяет делать работы большего размера.

p.s, За плюсы всем спасибо. Мелочь, а приятно :)
2cme
Почётный участник
Почётный участник
Сообщения: 1043
Зарегистрирован: 24 янв 2012, 13:18
Репутация: -209

Re: Мои работы на ЧПУ

Сообщение 2cme »

Как назвается стиль данных фигурок?
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

2cme писал(а):Как назвается стиль данных фигурок?
Трудно сказать. "Сплав" многих древних культур наверное.
Когда то много смотрел книг, рисовал, копировал. Потом начал рисовать уже своё, но в основе где то на подсознании всплывают работы древних художников.
Думаю это как то так получается......... :thinking:
Аватара пользователя
igor44
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 июл 2013, 10:10
Репутация: 257
Откуда: Костромская обл.
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение igor44 »

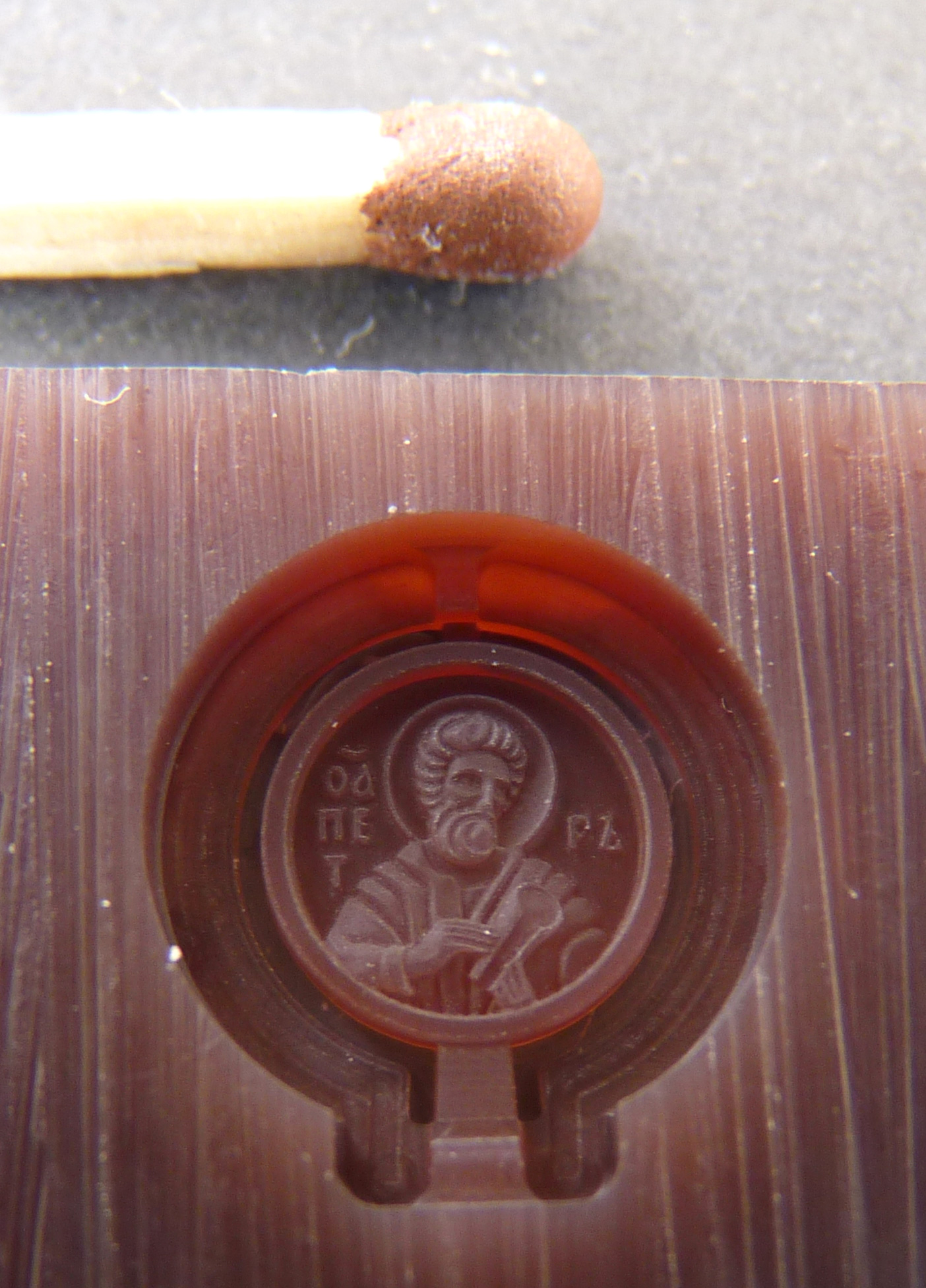

Нано-иконка......................... :hehehe:
Наружный диаметр 7 мм. Фреза спиральная, кончик 0.05 мм. Шаг 0.007 мм. Время 30 минут.
Вложения
001.jpg (7498 просмотров) <a class='original' href='./download/file.php?id=47085&sid=3329f8c5e58ac5c9325ba0e06045f5a8&mode=view' target=_blank>Загрузить оригинал (683.51 КБ)</a>
Аватара пользователя
WhiteMask
Опытный
Сообщения: 196
Зарегистрирован: 28 дек 2013, 20:01
Репутация: 73
Откуда: Днепр, Украина
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение WhiteMask »

Зачет, понравилось.
WMMARKET.COM.UA 3D принтеры и аксессуары. Услуги 3Dпечати до 20мкм
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение Nick »

igor44 писал(а):Нано-иконка
:good:! А можно еще раз фото твоего станка посмотреть?
Portos
Мастер
Сообщения: 244
Зарегистрирован: 24 янв 2013, 21:28
Репутация: 37
Контактная информация:

Re: Мои работы на ЧПУ

Сообщение Portos »

Nick писал(а):
igor44 писал(а):Нано-иконка
:good:! А можно еще раз фото твоего станка посмотреть?
да вот он:
http://www.stepdrive.ru/stanki-strizh/strizh
