Nick писал(а):Как мне кажется смысл большой. Когда делаешь сложный жгут, чтобы не прослеживать каждый раз трассировку по чертежу и не делать новую оснастку под него каждый раз. ИМХО должно быть очень удобно. (видел, как жгуты делают? - большой трафарет с гвоздиками и на них наматывают проводки.)
Ну и плюс на нижней полке стоит большой комплекс для тестирования жгутов с разнообразными разъемами на концах.
Коль, ну ты реально думаешь что я не знаю зачем этот стенд нужен ? :)
я спрашивал - смысл в нем какой. неудобно же работать на мониторе. Для этого стенда нужен лист фанеры и распечатанный на плотере картынка.... все. картынка на фанерка. кнопками прижали. дальше прифигачиваем блочки с крокодильчиками на местах клемников. и по углам изгибов проводки на чертеже гвоздики. конец провода обжали - в крокодила сунули. по трассе проложили. обрезали обжали и во второй крокодил сунули. к концам крокодилов провода от контрольки. правильно сунули и хорошо обжали - диодик газорелся. все.. нахрен там монитор то ?? денег дохринища, ничего нормально не забить.. :) саморез не закрутить... ничего не прикрепить кроме как на присосках.. переналадка хз сколько времени.. масштаб хз какой.. бррр... Вот реально не вижу смысла... ну кроме высоких технологий... :)
Опыт - это когда на смену вопросам: "Что? Где? Когда? Как? Почему?" Приходит единственный вопрос: "Нахрена?"
==========================================
фрезерная и токарная обработка на станках с чпу.
Резка, гибка, сварка и порошковая окраса.
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Serg »

selenur писал(а):от только судя по сложности схемы, экрана наверное будет мало....
Но ведь жгуты проводки используются не только с авто, самолётах и кораблях, но и в относительно небольших приборах и установках. :)
Nick писал(а):Нельзя вот такой обжимать специальные разъемы.
Для специальных разъёмов специальные обжимки... :)
Hanter писал(а):переналадка хз сколько времени..
Несколько минут - просто расставить в те места, которые указаны на экране те приспособы на присосках, которые нарисованы рядом с указанными местами. И не надо пилить/расчерчивать фанеру и забивать гвоздики. И провода прокладывать удобнее, когда на экране отображается путь только этого провода.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Nick »

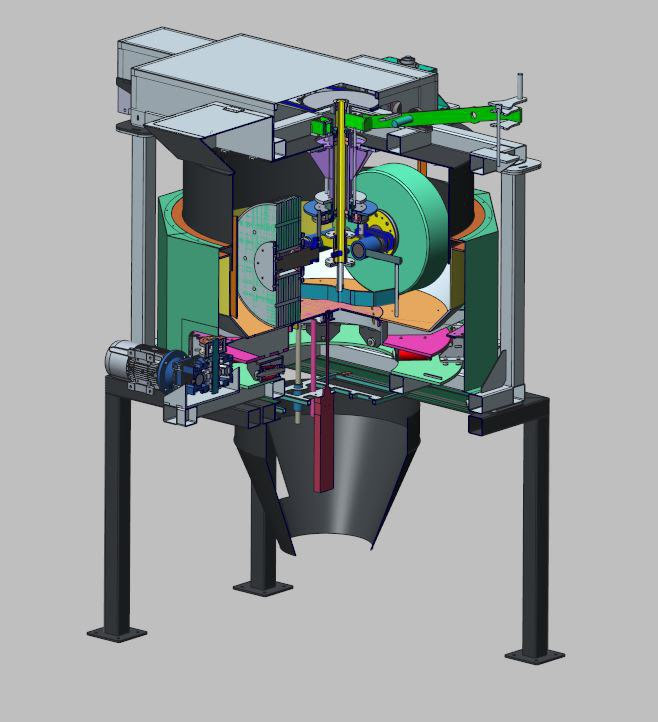

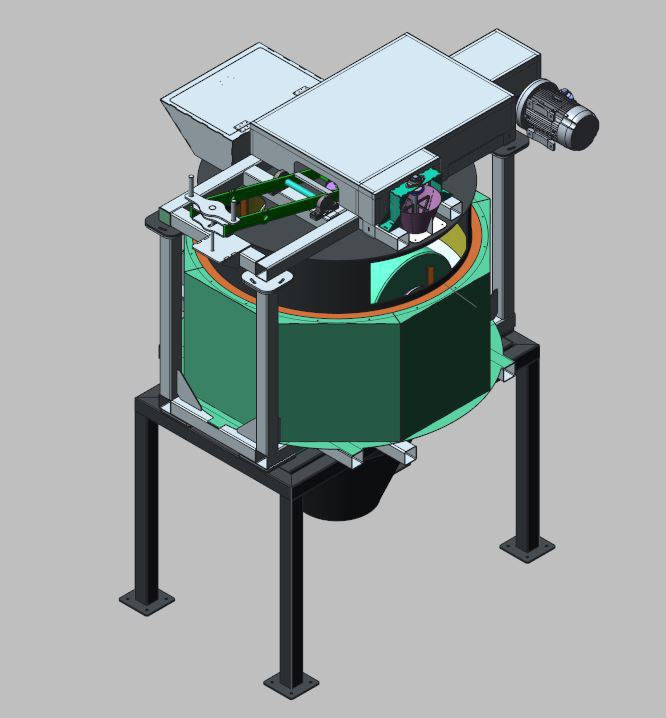

Бегуны с подвижной чашей для производства композитных материалов. Бегуны с подвижной чашей предназначены для пропитки волокнистых материалов жидкими веществами.
Если в двух словах то это большая стальная чаша, внутри которой бегают два бегуна весом по 0.5 тонны, которые смешивают, измельчают, растирают и пропитывают то, что насыпано в чашу.

А вот дальше нюансы:
- В чаше по центру дна отверстие с люком диаметром не менее 600мм.
- Люк автоматически опускается.
- Чаша вращается.
- Частота вращения чаши 6 об\мин, бегунов - 10 об\мин.
- Направление вращения чаши и бегунов можно менять.
- Бегуны во время вращения можно поднять надо поверхностью чаши!


Двигатели на чаше - 4 кВт, на бегунах 11 кВт. На чаше стоит хитрая шестерня с вращающимися роликами собственного изготовления - диаметр около 1400мм.
235140625_249828.jpg (4681 просмотр) <a class='original' href='./download/file.php?id=140122&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (95.19 КБ)</a>
238226785_302015.jpg (4681 просмотр) <a class='original' href='./download/file.php?id=140123&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (70.66 КБ)</a>
238223339_299698.jpg (4681 просмотр) <a class='original' href='./download/file.php?id=140124&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (56.68 КБ)</a>

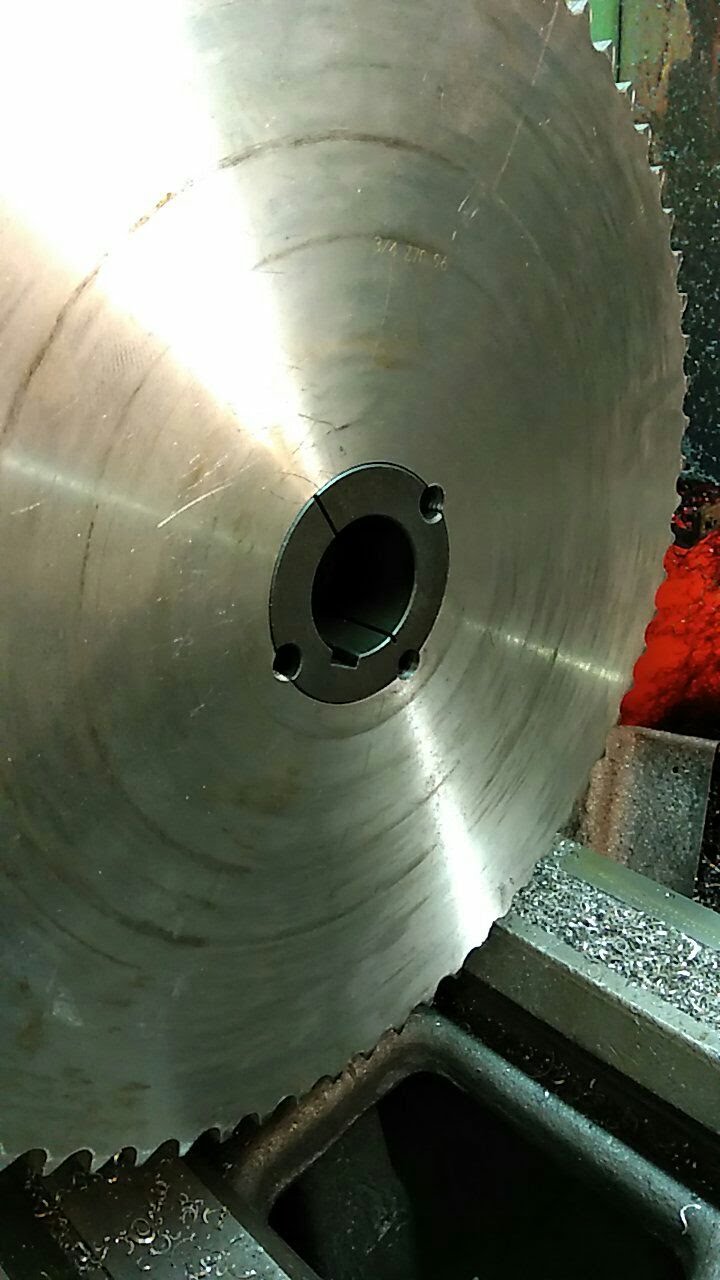

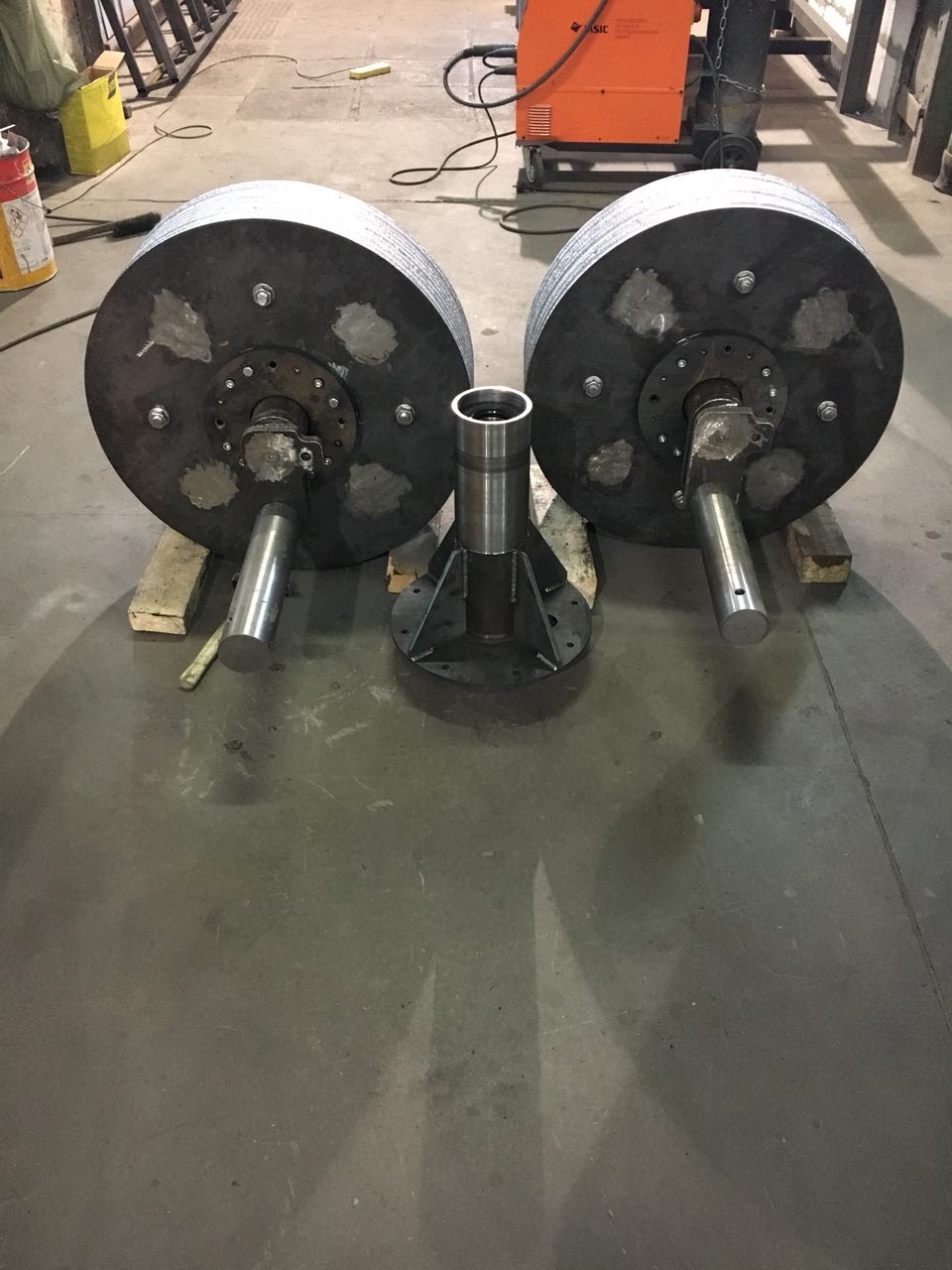

Это мы растачиваем ведомую звездочку бегунов под taper bush. Очень кстати удобная штука. Только хрупкая - похоже из чугуна делают.
238228857_297890.jpg (4681 просмотр) <a class='original' href='./download/file.php?id=140125&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (110.95 КБ)</a>

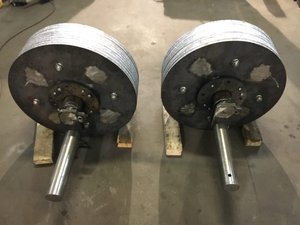

А это сами бегуны и главная ось.
238226767_214847.jpg (4681 просмотр) <a class='original' href='./download/file.php?id=140126&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (143.3 КБ)</a>
238224218_216419.jpg (4681 просмотр) <a class='original' href='./download/file.php?id=140127&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (108.72 КБ)</a>
И видео с места установки.
https://youtu.be/dIPDQ9FVMdo
Бармалей
Мастер
Сообщения: 1205
Зарегистрирован: 14 янв 2013, 16:46
Репутация: 144
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Бармалей »

Nick писал(а):Бегуны с подвижной чашей для производства композитных материалов. Бегуны с подвижной чашей предназначены для пропитки волокнистых материалов жидкими веществами.
что производить будут?
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Nick »

На самом деле я не рассказал о самых главных и самых крутых наших изделиях.
Итак, первое - системы загрузки органов управления.
Это системы с серводвигателями с обратной связью по датчикам тензометрии. Их ставят например, в тренажерных комплексах для обучения пилотов. Система имитирует ощущения, которые испытывает пилот во время пилотирования самолета. Это не только экстренные ситуации - заклинивание, отказ, но и обычные вещи - которые, поверьте, сделать гораздо сложнее. Имитируется нагрузка на элероны, трение и жесткость в проводке, люфты в механике и много чего еще. Я бы не поверил, что такое возможно, если бы сам это не сделал и не попробовал руками :). В ПО есть софтовые лимиты - так они работают так, что 100% ощущение, что ручка упирается в железку, даже звон слышен :). В первый раз когда увидел такую систему реально не верил, что нет механического упора, пока все не облазил.
На этой системе уже поставлены комплексы для трех демонстрационных стендов и двух тренировочных центров.
Для этого проекта была разработана плата тензометрии реального времени.

Номинальные усилия 50, 100 и 200Нм!


Так же сделан комплекс "электронных" тренажеров для олимпийского тренировочного центра г.Москва.

Про второй проект я думаю вы узнаете раньше, чем я о нем напишу :)

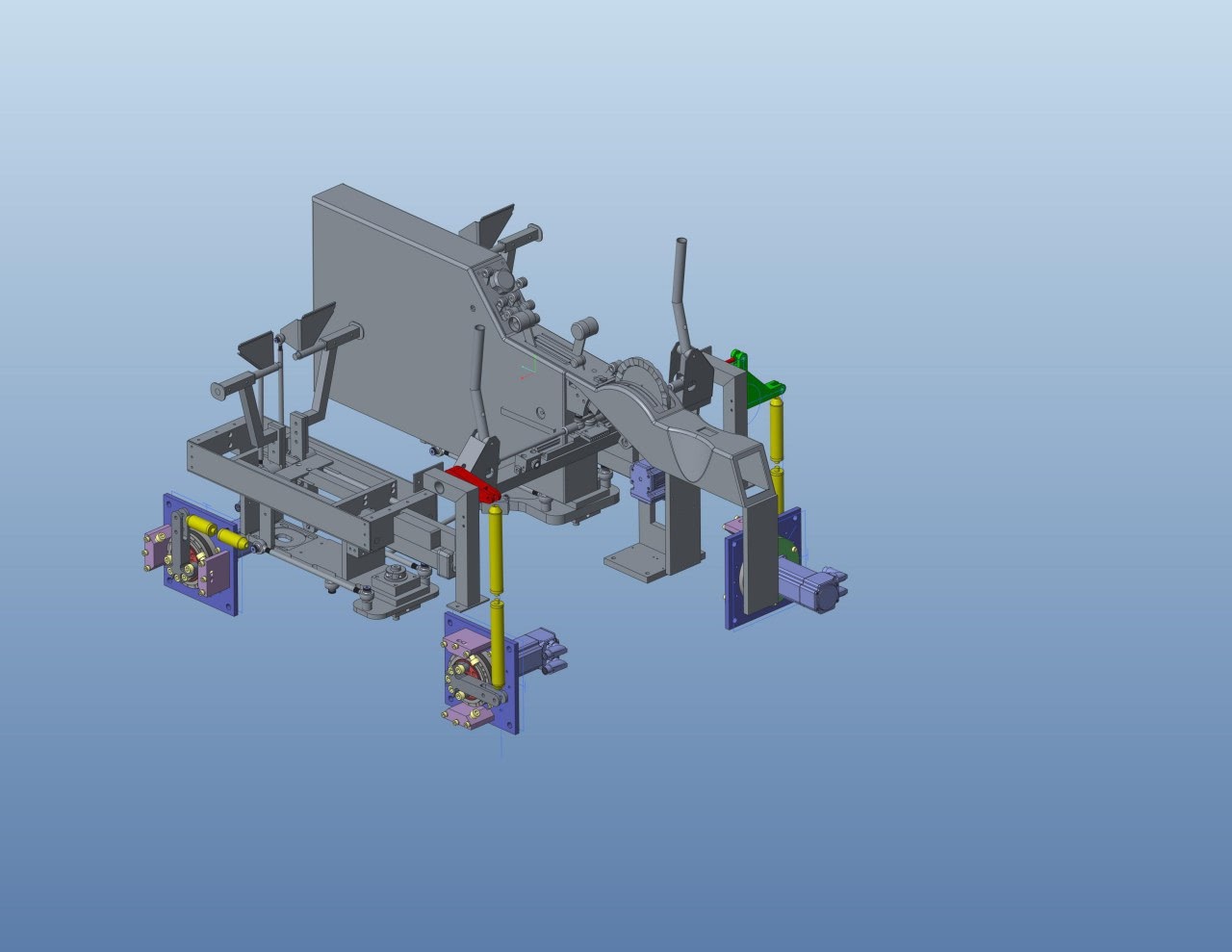

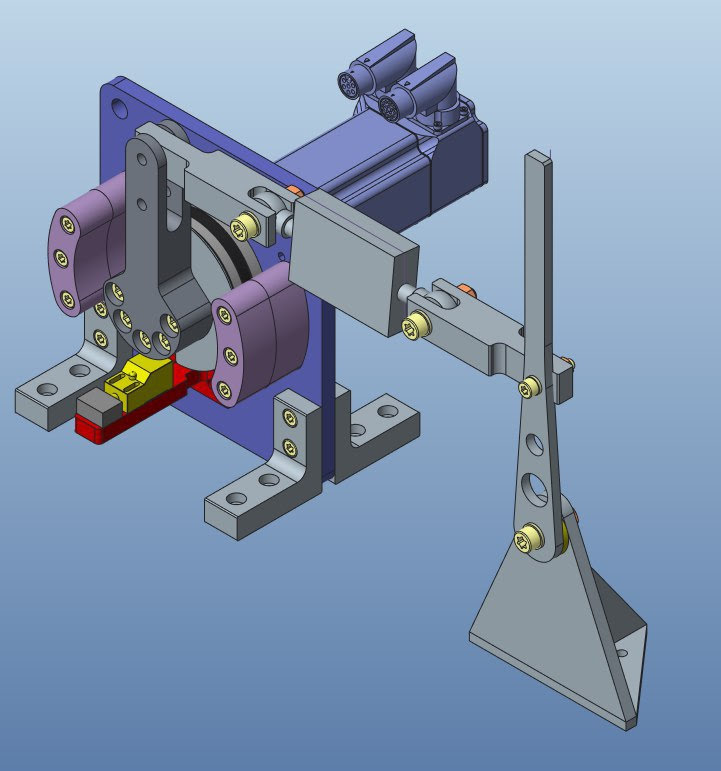

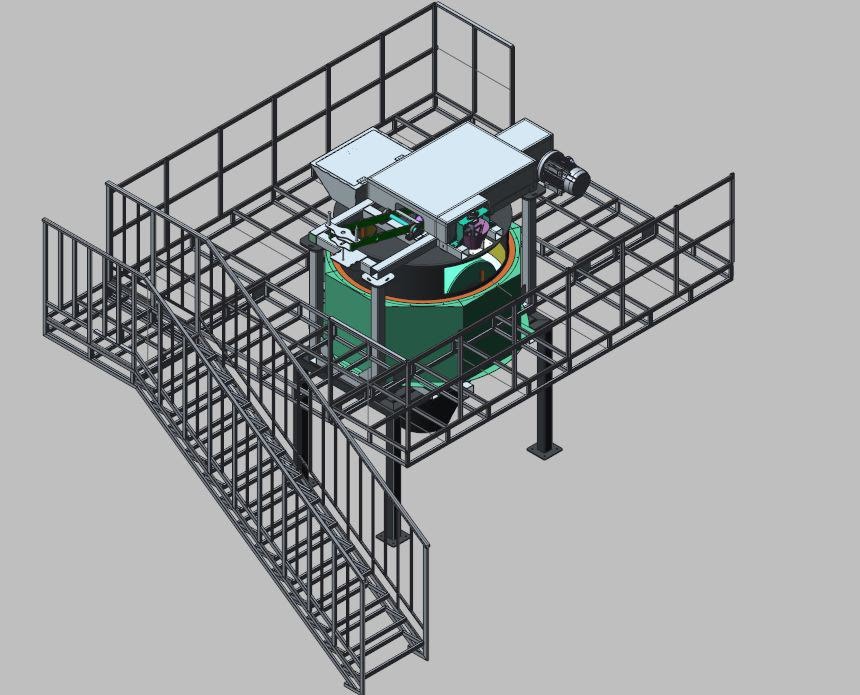

Вот так это выглядит в проекте:
235914623_64520.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146078&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (81.13 КБ)</a>
Вот так работает сам загружатель:
245014134_140211.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146079&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (72.79 КБ)</a>

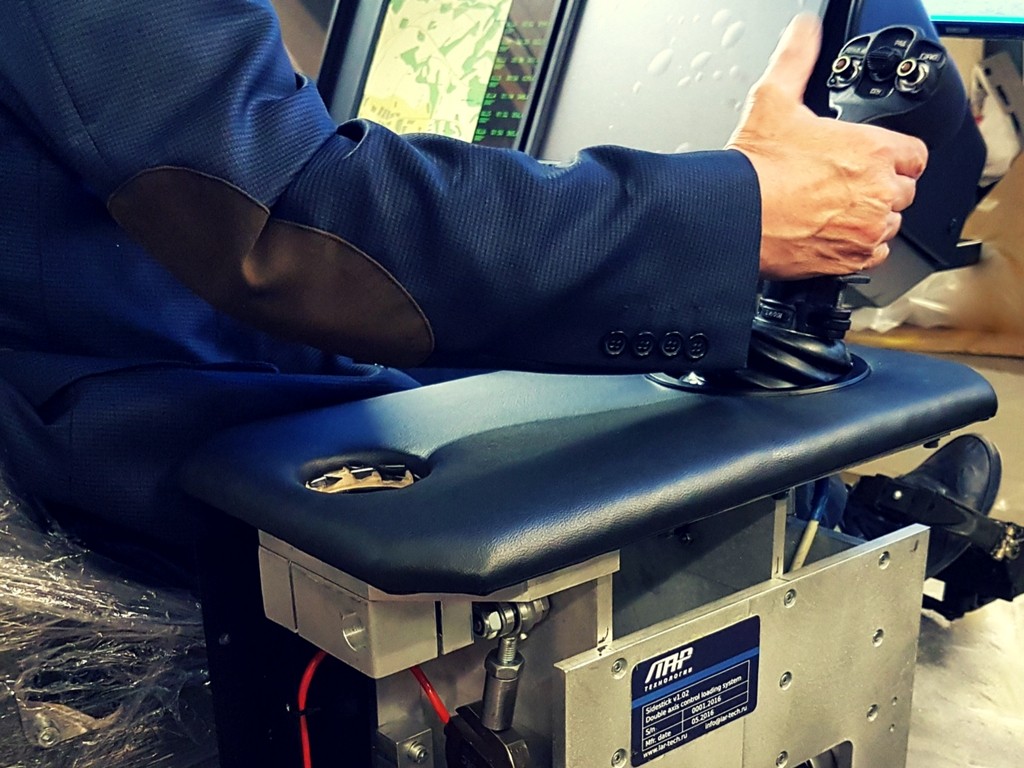

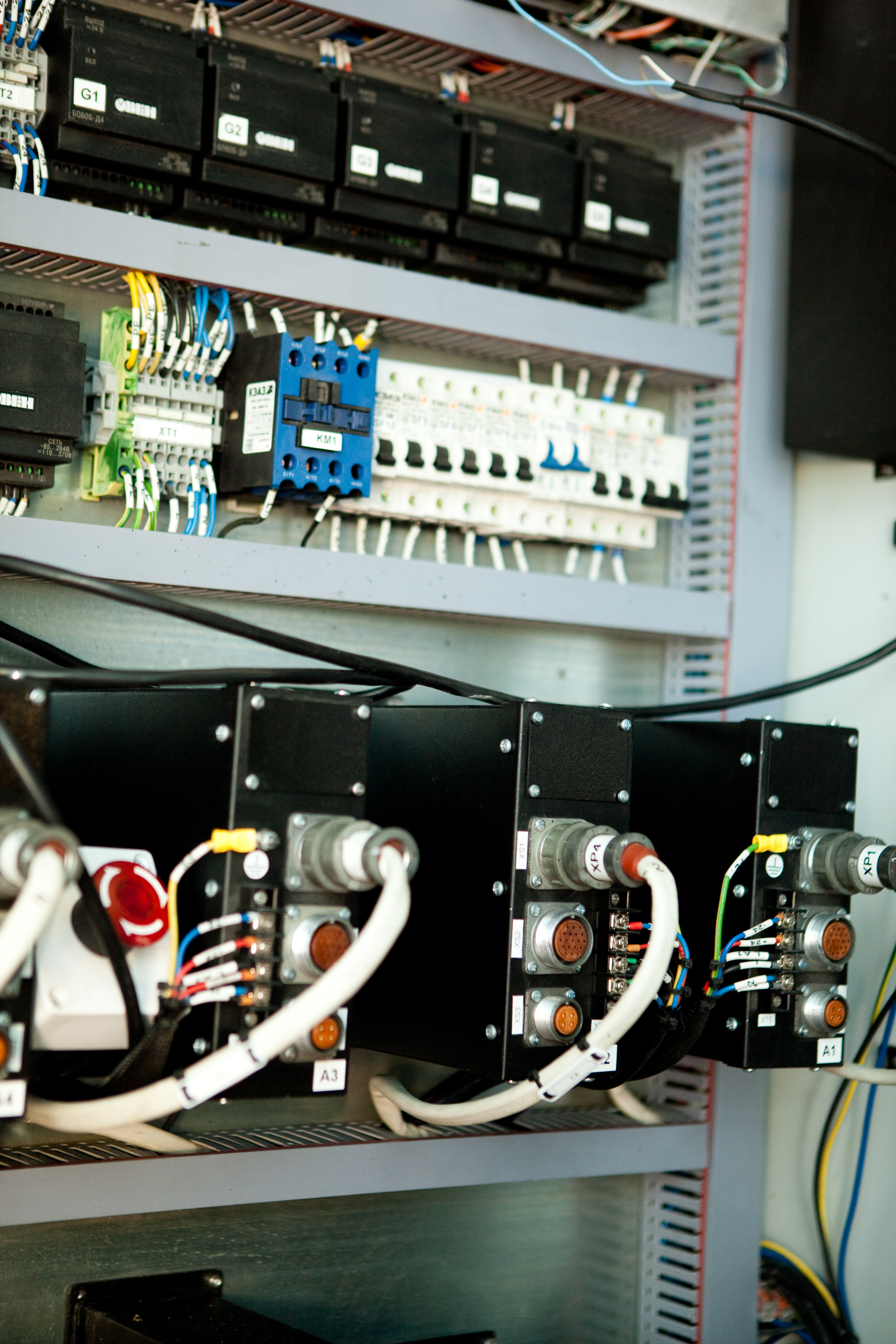

А это готовое изделие
IMG_9035.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146075&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (3.76 МБ)</a>

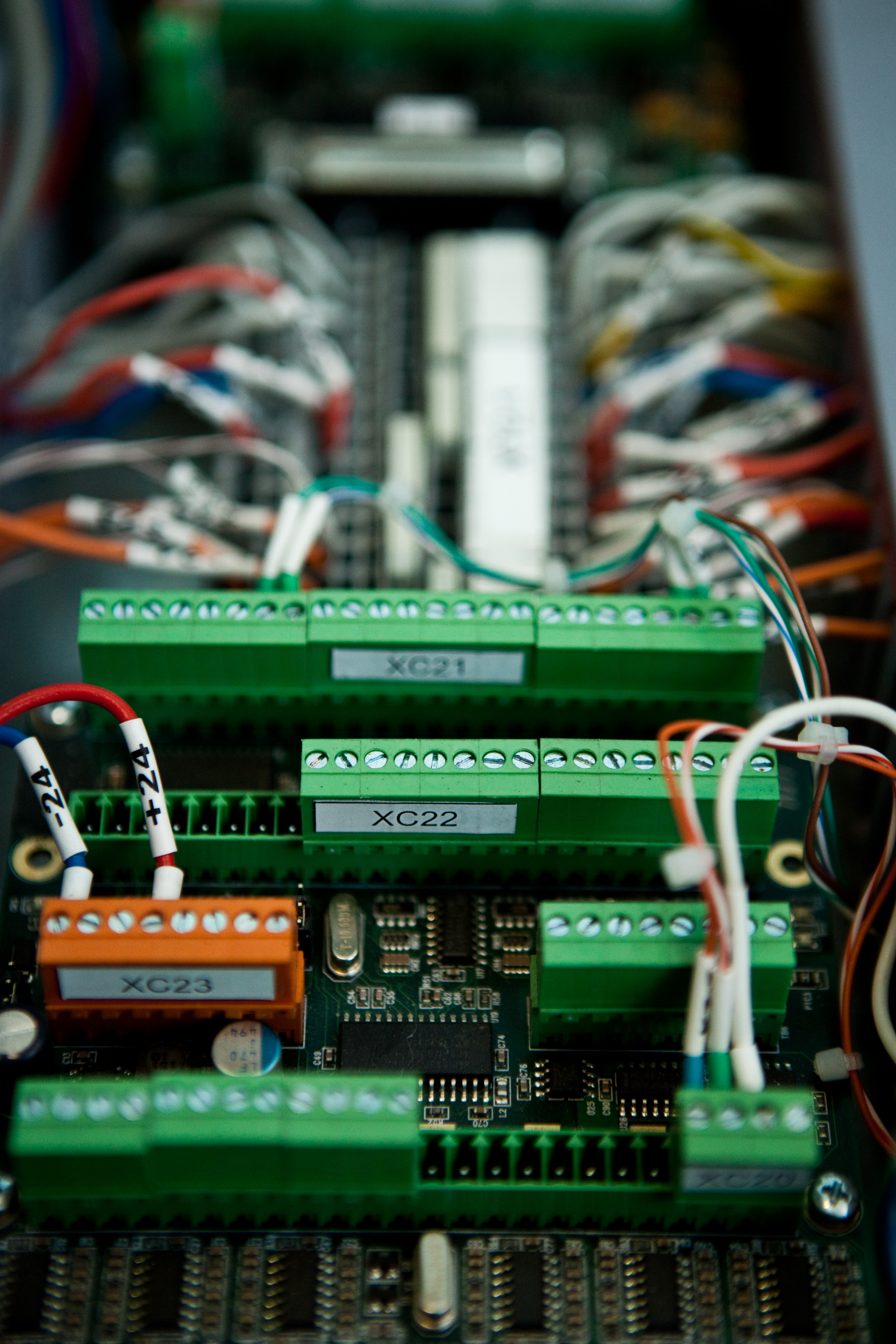

Электроника, знакомая многим mesa 7i77 ;)
IMG_9285.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146076&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (3.65 МБ)</a>

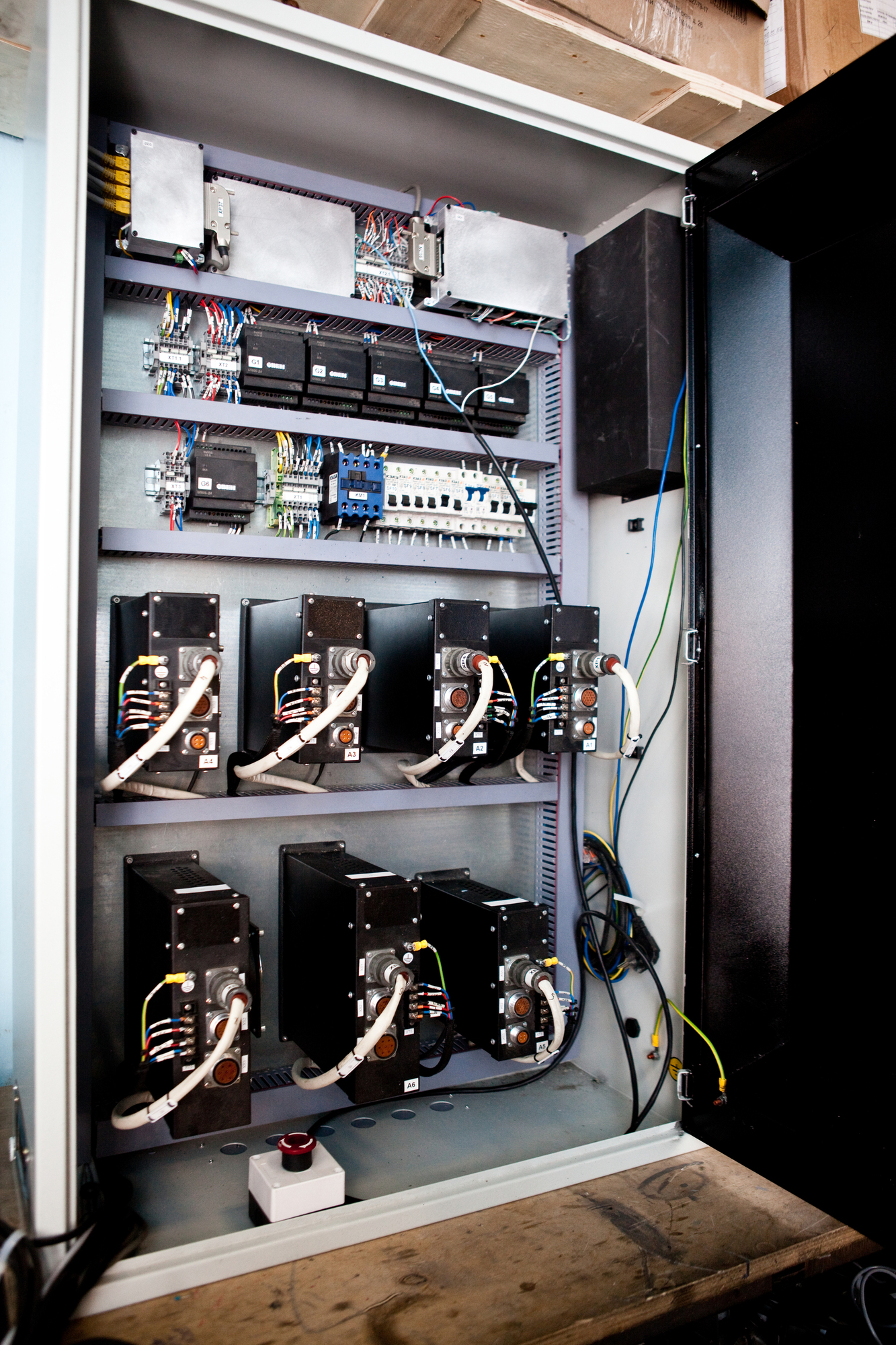

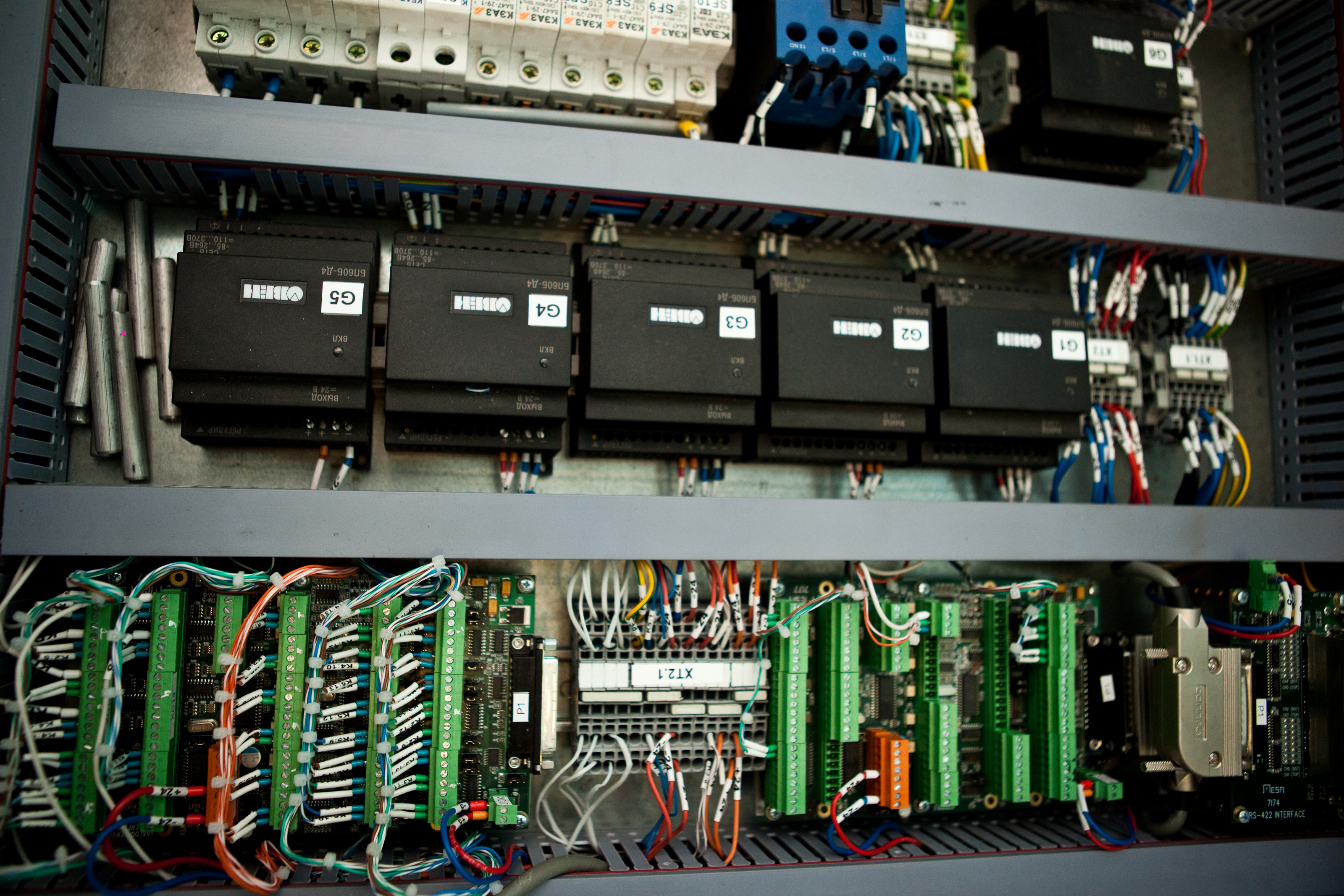

Много электроники :shock: (это на 6 или 7 осей): (хотя на тренажерах для олимпийцев была система с двумя осями загрузки и 14 энкодерами обратной связи :) )
IMG_9278.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146074&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (3.98 МБ)</a>
Mesa 7i77 2 шт и 7i74 убраны в алюминиевые корпуса:
IMG_9900.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146085&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (2.18 МБ)</a>
IMG_0021.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146073&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (3.65 МБ)</a>

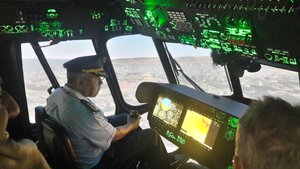

А это я на демонстрационном стенде (фото на телефон):
Загрузки установлены на ручку циклического шага и педали.
20180524_094653.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146086&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (1.02 МБ)</a>
Телефон подумал что делаем бочку :)
20180524_100647.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146087&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (535.49 КБ)</a>
20180524_111208.jpg (4264 просмотра) <a class='original' href='./download/file.php?id=146088&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (789.06 КБ)</a>

Аватара пользователя
selenur
Почётный участник
Почётный участник
Сообщения: 4604
Зарегистрирован: 21 авг 2013, 19:44
Репутация: 1621
Настоящее имя: Сергей
Откуда: Новый Уренгой
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение selenur »

А что за ПО используется для симуляции окружающей обстановки, и взаимодействия с авионикой? Ну если не секрет :-)
Мой сайт: http://selenur.ru
Исходники моих программ: https://github.com/selenur
Instagram https://www.instagram.com/zheigurov/
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Nick »

В данном случае по моему Аврора от Транзаса - очень красивая картинка, но стоит.... В этой модели 12 проекторов - на каждый отдельная лицензия.
В предыдущих был prepar.
От них мы получаем нагрузку от воздушной силы, плюс данные по автопилоту и данные на аварийные ситуации. На нашей стороне считается математическая модель механики самолета и выдаются усилия.
Аватара пользователя
selenur
Почётный участник
Почётный участник
Сообщения: 4604
Зарегистрирован: 21 авг 2013, 19:44
Репутация: 1621
Настоящее имя: Сергей
Откуда: Новый Уренгой
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение selenur »

Nick писал(а):В данном случае по моему Аврора от Транзаса - очень красивая картинка, но стоит.... В этой модели 12 проекторов - на каждый отдельная лицензия.
В предыдущих был prepar.
От них мы получаем нагрузку от воздушной силы, плюс данные по автопилоту и данные на аварийные ситуации. На нашей стороне считается математическая модель механики самолета и выдаются усилия.
У авроры на 2016 год помню было всего 30 аэропортов, реализовано, но как я понял разработка полностью отечественная, с чем и ценник такой, в отличие от prepar и xplane, я только с "prepar и xplane" пересекался для связи симулятора с реальной механикой, и у xplane, API для взаимодействия оказалось самым удобным, интересно с Авророй на сколько сложно было наладить взаимодействие?
Мой сайт: http://selenur.ru
Исходники моих программ: https://github.com/selenur
Instagram https://www.instagram.com/zheigurov/
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Nick »

Заказчик - это кусок Транзаса - они сами писали Аврору :) поэтому проблем не было. Вообще обычно пишется скриптик для симулятора, который общается с нами по UDP. С этим проблем не возникает, большинство симуляторов имеют возможность подключать самописные скрипты.
Из того, что видел на выставках Аврора реально самая красивая и самая быстрая и полностью отечественная. :good:
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение aftaev »

Nick, ты как сам себе медальку выпишешь или мне это сделать :)
Но как обычно после 3х вопросов :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
raddd
Почётный участник
Почётный участник
Сообщения: 1563
Зарегистрирован: 10 фев 2015, 08:50
Репутация: 539
Настоящее имя: Alexey Rodionov
Откуда: Беларусь Минский р-н
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение raddd »

aftaev писал(а):Nick, ты как сам себе медальку выпишешь или мне это сделать :)
Но как обычно после 3х вопросов :)
рисуй орден сразу!!!
один чтобы и неповторимый!
думаю заслужил...
||||||||||||
||||||||||||
Аватара пользователя
Dimka
Мастер
Сообщения: 1388
Зарегистрирован: 14 июл 2016, 23:40
Репутация: 344
Настоящее имя: Дима
Откуда: Санкт-Петербург
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Dimka »

Nick, вопрос, наверное, тупой, но это управляется linuxcnc?
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Serg »

Nick писал(а):Из того, что видел на выставках Аврора реально самая красивая и самая быстрая и полностью отечественная. :good:
Я учился на симуляторе, который на xplane, но с подвесом кабины - ИМНО это гораздо важнее загрузки, особенно на вертолёте, совсем иные ощущения, там даже гигиенические пакеты наготове. :)
Картинка конечно так себе, но в процессе практически сразу перестаёшь обращать внимание на её качество. :)
А на современных самолётах (не совсем мелких) переходят на джойстики, на которых из обратной связи разве что демпферы стоят, чтоб ручку нельзя было слишком резко дёргать.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение aftaev »

Ждите ответа через год, когда Nick нас опять посетит :hehehe:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
raddd
Почётный участник
Почётный участник
Сообщения: 1563
Зарегистрирован: 10 фев 2015, 08:50
Репутация: 539
Настоящее имя: Alexey Rodionov
Откуда: Беларусь Минский р-н
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение raddd »

Есть такое)))
Совсем детей своих форумных забросил)))
Требую отцу форума орден!
С форумной геральдикой в бронзе.
||||||||||||
||||||||||||
Аватара пользователя
Predator
Мастер
Сообщения: 9583
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2531
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Predator »

raddd писал(а):С форумной геральдикой в бронзе.
Т.е. с сиськами? :hehehe:
Аватара пользователя
raddd
Почётный участник
Почётный участник
Сообщения: 1563
Зарегистрирован: 10 фев 2015, 08:50
Репутация: 539
Настоящее имя: Alexey Rodionov
Откуда: Беларусь Минский р-н
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение raddd »

Predator писал(а):
raddd писал(а):С форумной геральдикой в бронзе.
Т.е. с сиськами? :hehehe:
именно! и с пивом в руке!
||||||||||||
||||||||||||
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Nick »

UAVpilot писал(а):А на современных самолётах (не совсем мелких) переходят на джойстики, на которых из обратной связи разве что демпферы стоят, чтоб ручку нельзя было слишком резко дёргать.
Именно с него мы и начали :)
Sidestick с загрузкой. Видел на стенде airbus что-то подобное. Но стоял он просто на витрине и видно, что там не просто снятие положения и пружинка - видны были какие-то привода.
Собственно, наверное для того, чтобы у обоих пилотов они качались одинаково. Мы связывали штурвал с нашим стиком "виртуальной связью" и можно было чувствовать второго пилота :).


зыыы ненене, мне орден не надо, да и тут я не один все делал. Скоро будут станочек перебирать советский, вот там может быть :roll:. Подача на шаговиках с гидравликой :thinking:
Вложения
comp_1.jpg (4073 просмотра) <a class='original' href='./download/file.php?id=146206&sid=35d91721560c33f09586e26fa985d242&mode=view' target=_blank>Загрузить оригинал (184.14 КБ)</a>
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Nick / Лар-технологии / CNC-BOX - наши изделия

Сообщение Serg »

Nick писал(а):Sidestick с загрузкой. Видел на стенде airbus что-то подобное. Но стоял он просто на витрине и видно, что там не просто снятие положения и пружинка - видны были какие-то привода.
Собственно, наверное для того, чтобы у обоих пилотов они качались одинаково. Мы связывали штурвал с нашим стиком "виртуальной связью" и можно было чувствовать второго пилота :).
За Airbus не скажу - не довелось, а вот у Learjet 55 с новой кабиной второй джойстик просто отключается и им можно "болтать" как угодно. Видимо так по простому просто из экономии.
А включается двумя кнопками "передал-принял" и удерживанием второго джойстика в той-же позиции, что и первый не менее 5 сек.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
