Фото и видео станков

Сообщение scout »

Предлагаю собрать библиотеку фотографий лучших конструктивных решений в хобби-станкостроении. Раздел мне кажется очень полезный, надо его развивать.
Начну:

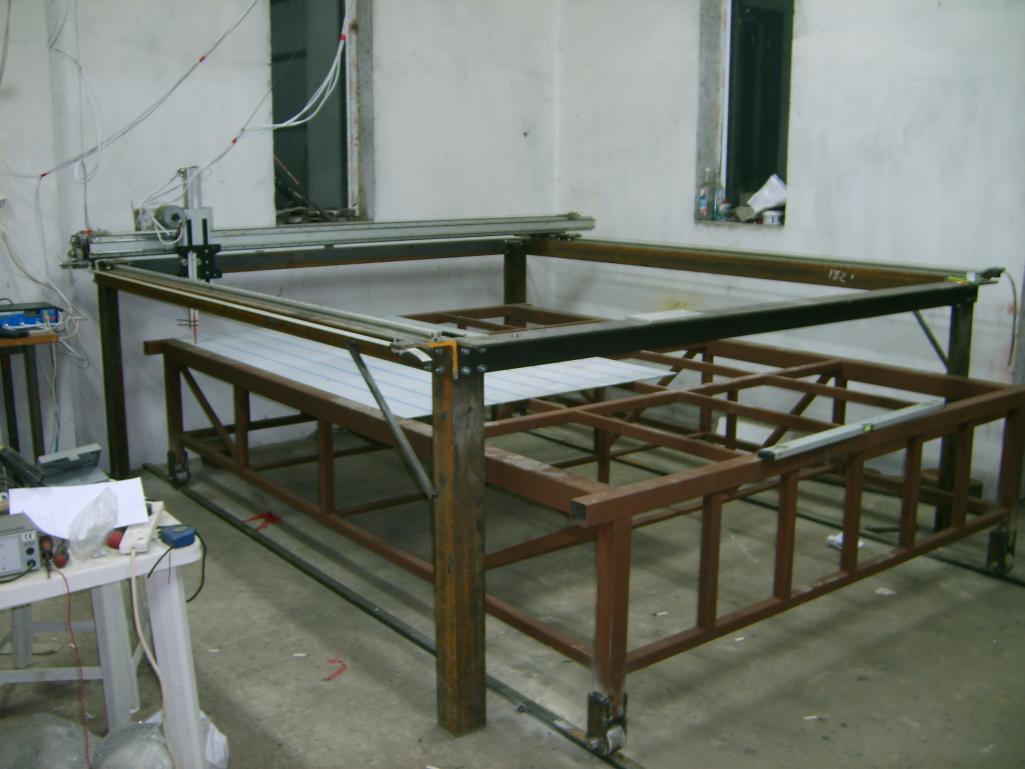

На этом фото интересно посмотреть на реализацию сварной рамы из профильных труб и швеллера
3.jpg (23903 просмотра) <a class='original' href='./download/file.php?id=2740&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (35.72 КБ)</a>
Вот еще конструктив, более жесткий, за счет коробчатой конструкции, образованной листовым железом.
6.jpg (23903 просмотра) <a class='original' href='./download/file.php?id=2743&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (24.12 КБ)</a>
О какие пэцца веселые )ag(
7.jpg (23903 просмотра) <a class='original' href='./download/file.php?id=2744&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (36.08 КБ)</a>

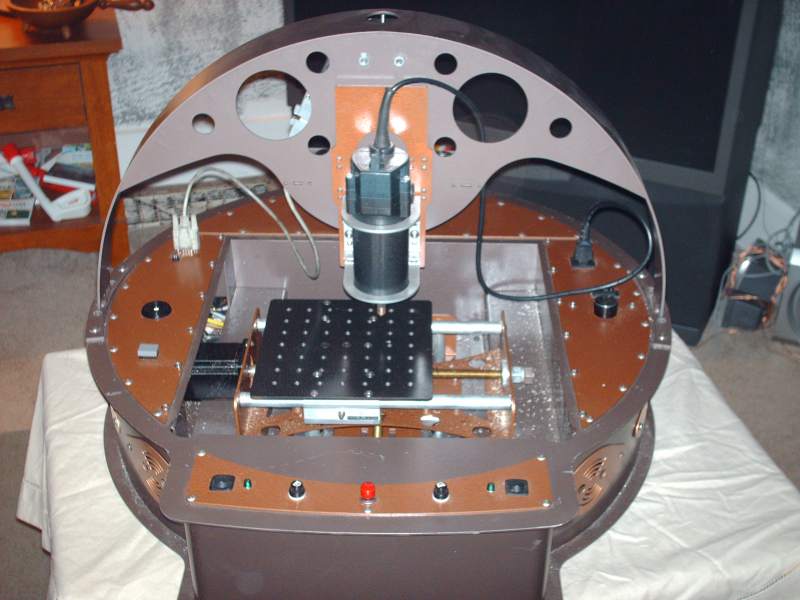

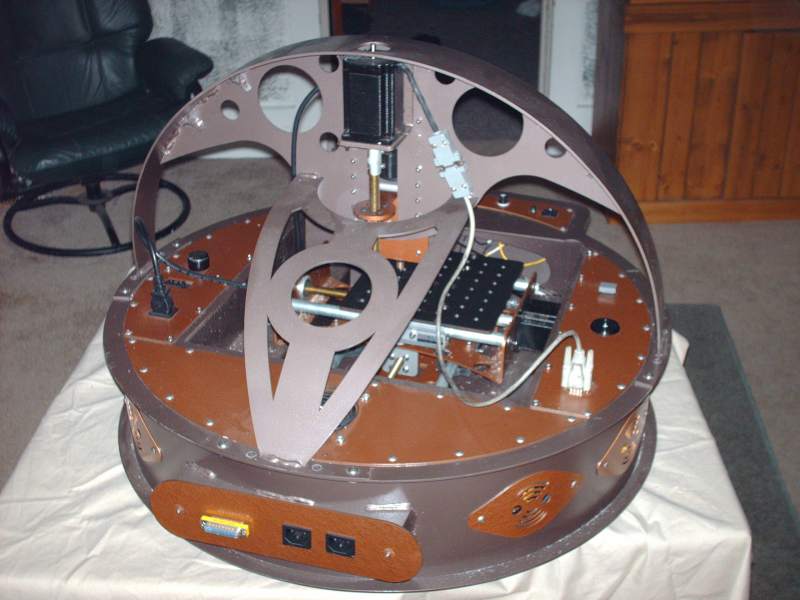

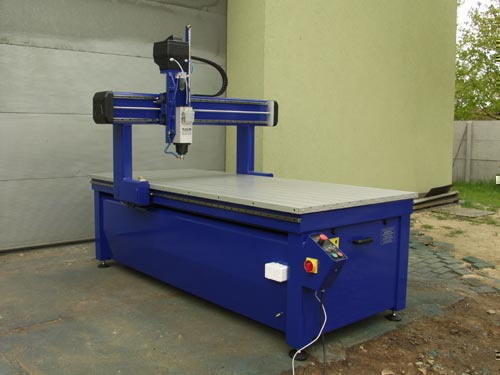

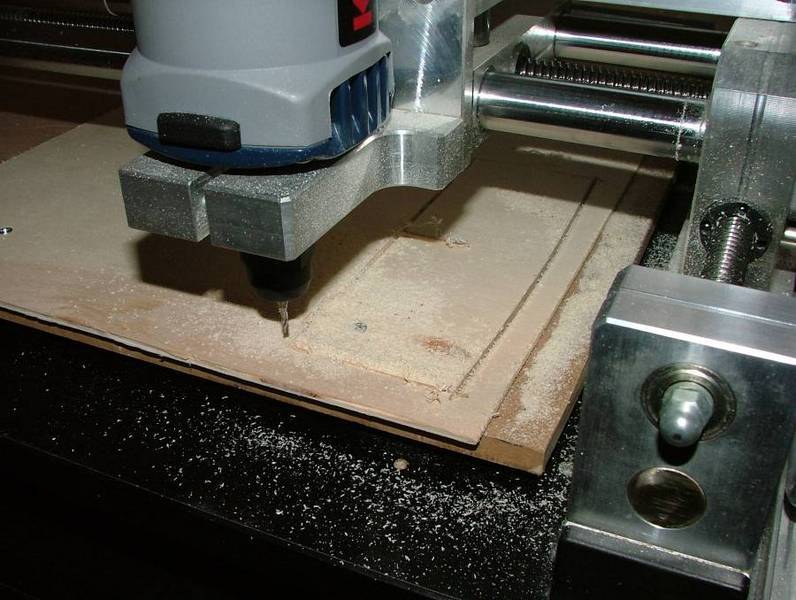

Очень мне нравится компоновка и качество изготовления вот этого станка:
1.JPG (23903 просмотра) <a class='original' href='./download/file.php?id=2738&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (59.91 КБ)</a>
2.JPG (23903 просмотра) <a class='original' href='./download/file.php?id=2739&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (69.9 КБ)</a>

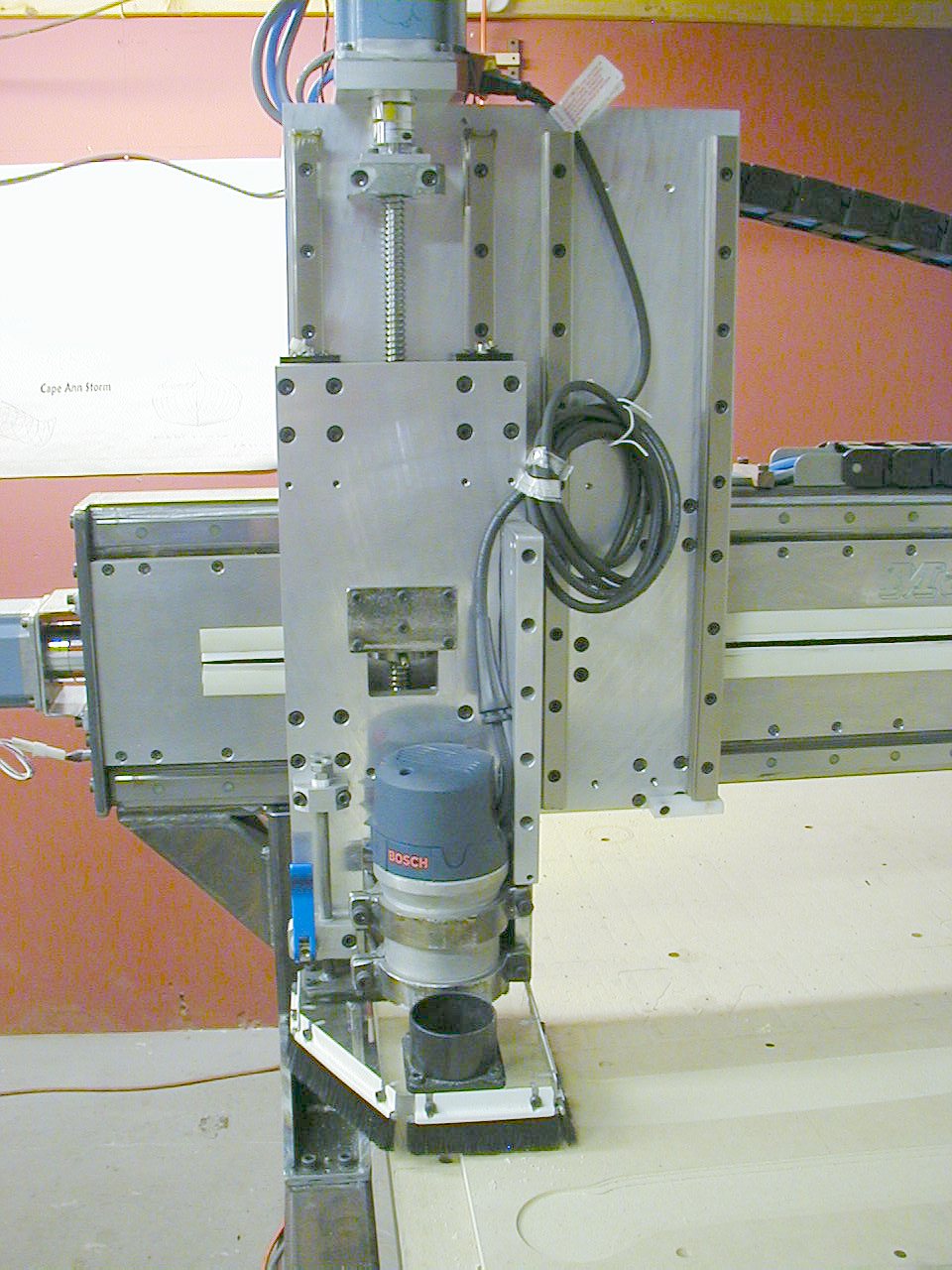

Мне кажется интересная компоновка оси Z, с рассчетом на перспективу двух шпинделей:
4.jpg (23903 просмотра) <a class='original' href='./download/file.php?id=2741&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (189.19 КБ)</a>

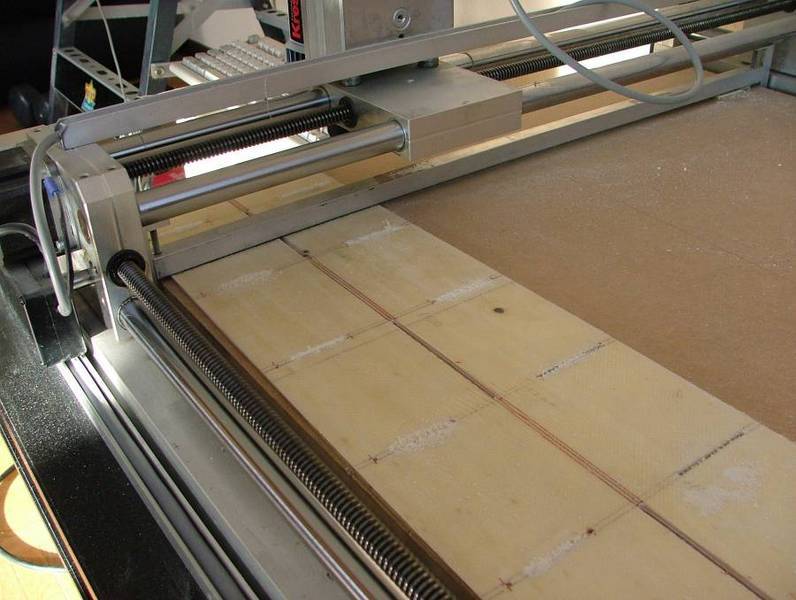

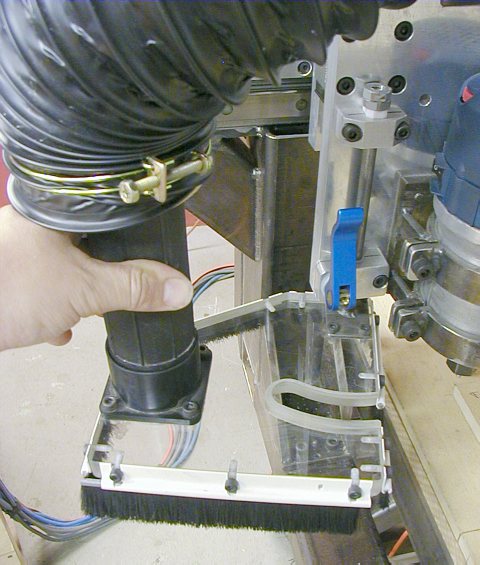

Ну и в заключение вытяжка, ну какая кухня без вытяжки? так и тут:
5.jpg (23903 просмотра) <a class='original' href='./download/file.php?id=2742&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (58.1 КБ)</a>
Аватара пользователя
scout
Опытный
Сообщения: 114
Зарегистрирован: 11 янв 2010, 00:52
Репутация: 11
Откуда: Протвино
Контактная информация:

Re: Фото и видео станков

Сообщение scout »

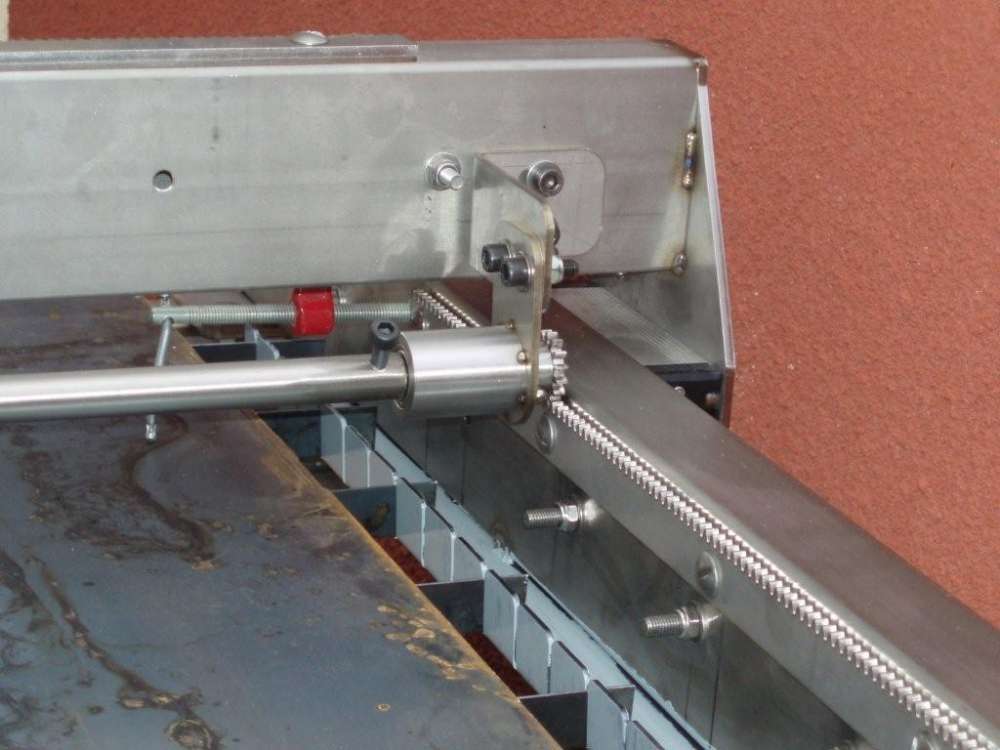

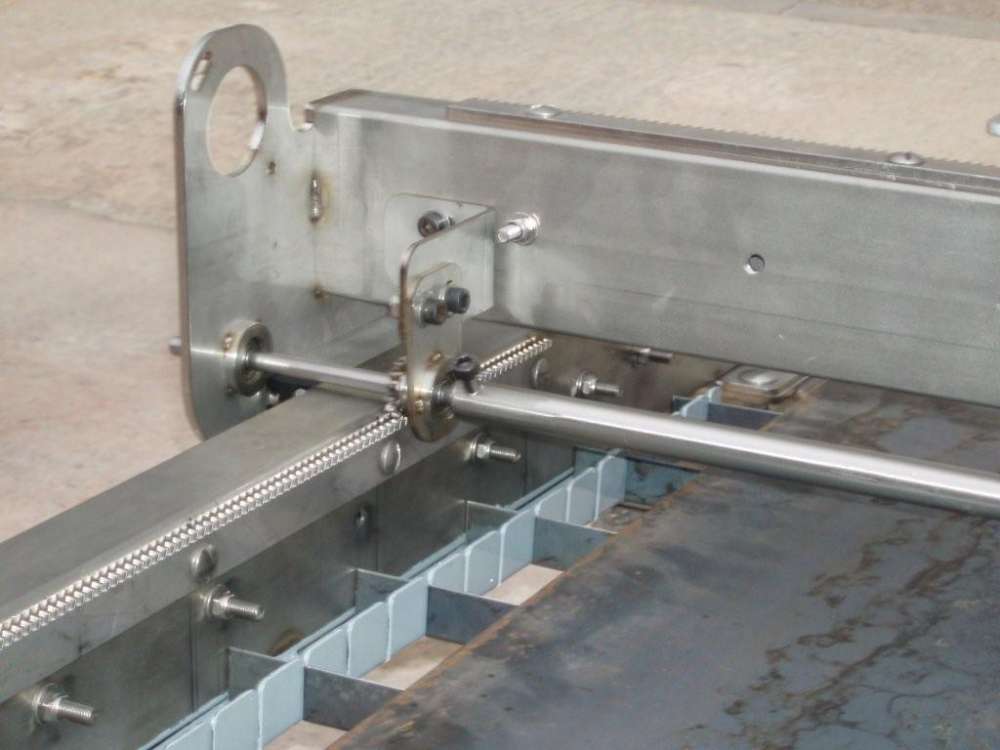

Синхронизация сторон оси Х штангой:
PB210003.jpg (23897 просмотров) <a class='original' href='./download/file.php?id=2748&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (49.95 КБ)</a>
PB210004.jpg (23897 просмотров) <a class='original' href='./download/file.php?id=2749&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (59.82 КБ)</a>
Прикольная конструкция:
SF_001.jpg (23897 просмотров) <a class='original' href='./download/file.php?id=2750&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (69.39 КБ)</a>
SF_002.jpg (23897 просмотров) <a class='original' href='./download/file.php?id=2751&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (70.11 КБ)</a>
SF_003.jpg (23897 просмотров) <a class='original' href='./download/file.php?id=2752&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (67.24 КБ)</a>
Аватара пользователя
scout
Опытный
Сообщения: 114
Зарегистрирован: 11 янв 2010, 00:52
Репутация: 11
Откуда: Протвино
Контактная информация:

Re: Фото и видео станков

Сообщение scout »

Вот сегодняшний улов:

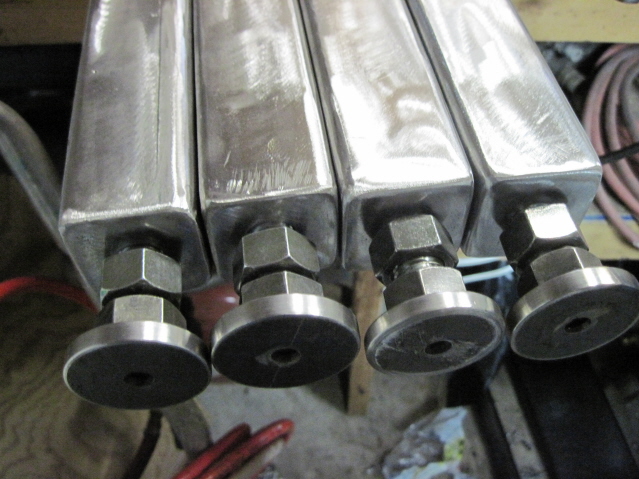

Начнем с ног:

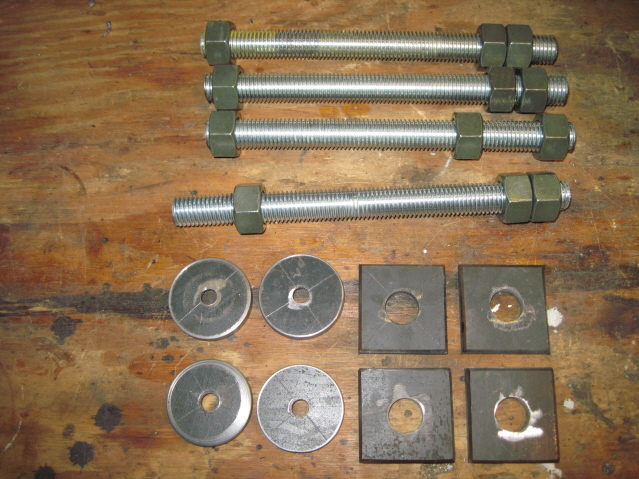

CNC Table 014s.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2755&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (221.57 КБ)</a>
CNC Table 015s.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2756&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (163.67 КБ)</a>

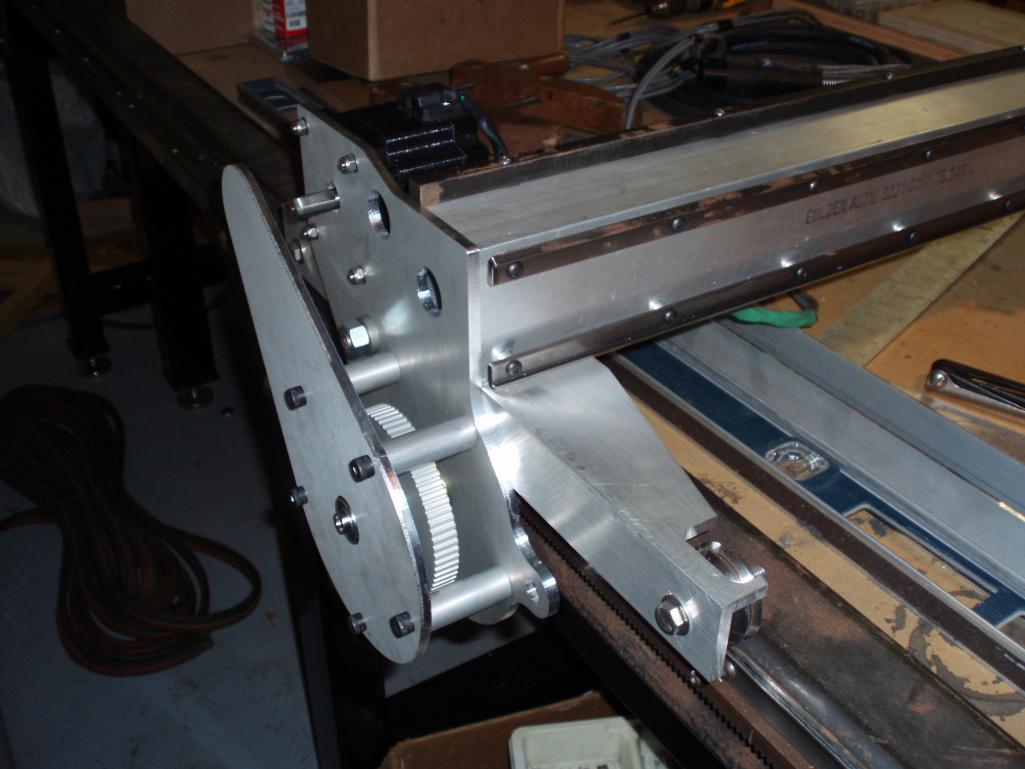

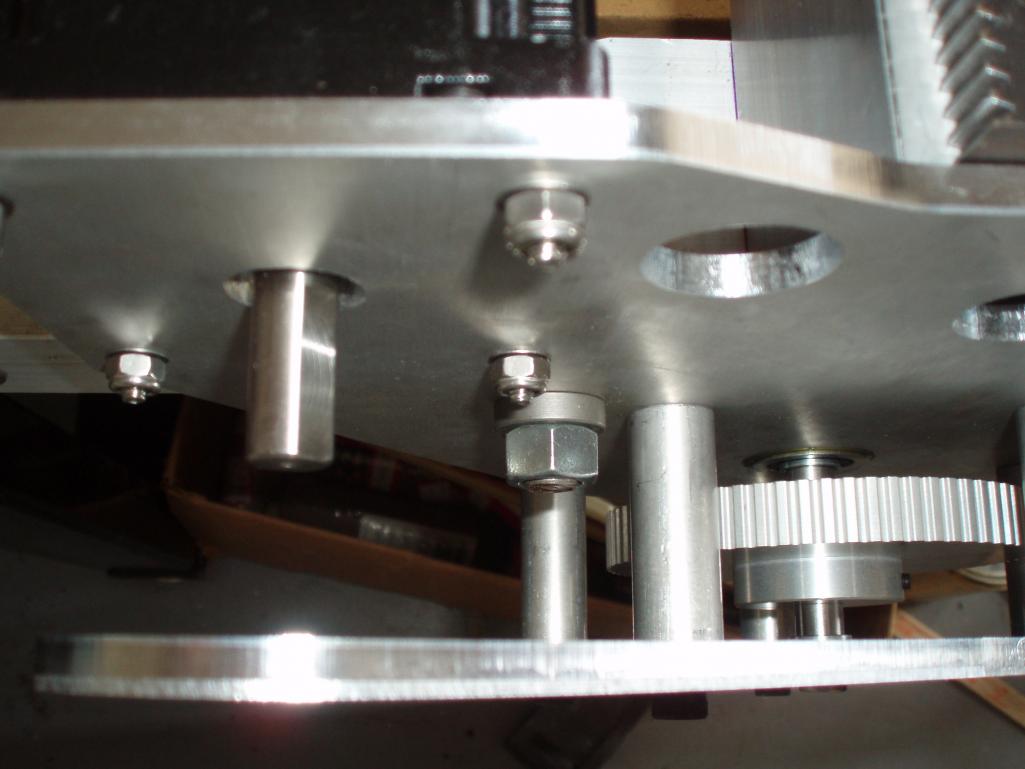

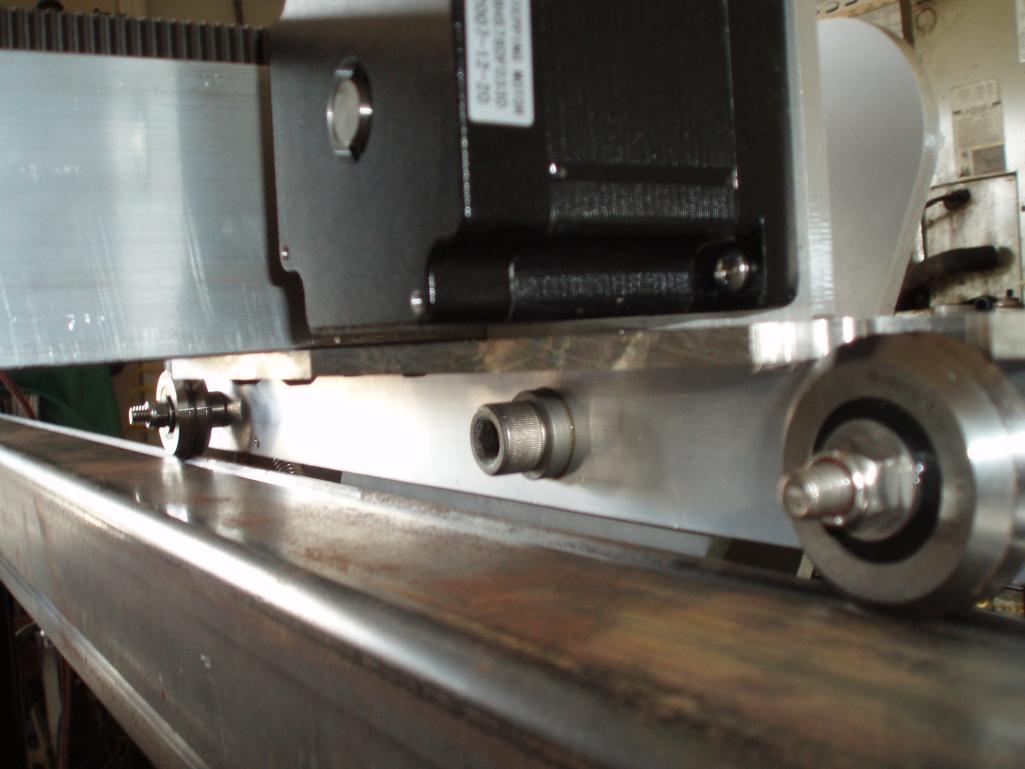

Узел каретки по Х:
P1010677.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2759&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (80.34 КБ)</a>
P1010678.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2760&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (54.6 КБ)</a>
P1010679.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2761&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (60.49 КБ)</a>
P1010680.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2762&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (66.5 КБ)</a>

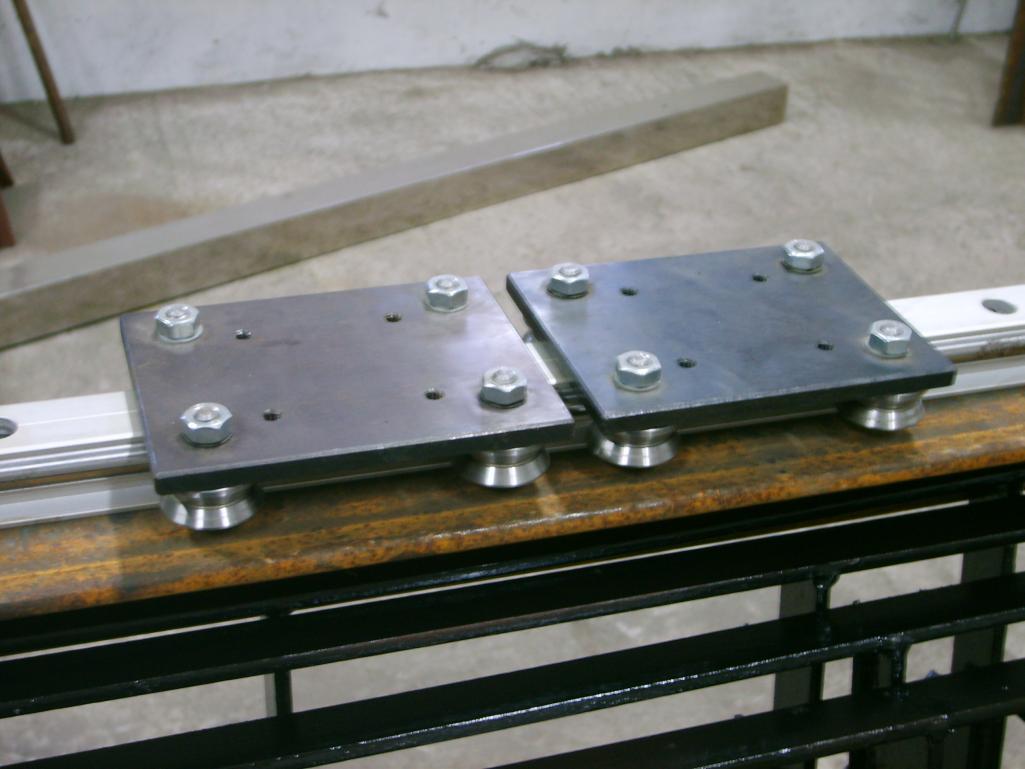

Суперплоские каретки
S5000840.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2763&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (71.87 КБ)</a>
Прикольная идея - выкатной стол: (хотя мне кажется что это лишние заморочки)
S5000964.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2764&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (77.28 КБ)</a>
Еще одна конструкция синхронного привода для оси Х:
S5000974.jpg (23892 просмотра) <a class='original' href='./download/file.php?id=2765&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (87.34 КБ)</a>
Аватара пользователя
scout
Опытный
Сообщения: 114
Зарегистрирован: 11 янв 2010, 00:52
Репутация: 11
Откуда: Протвино
Контактная информация:

Re: Фото и видео станков

Сообщение scout »

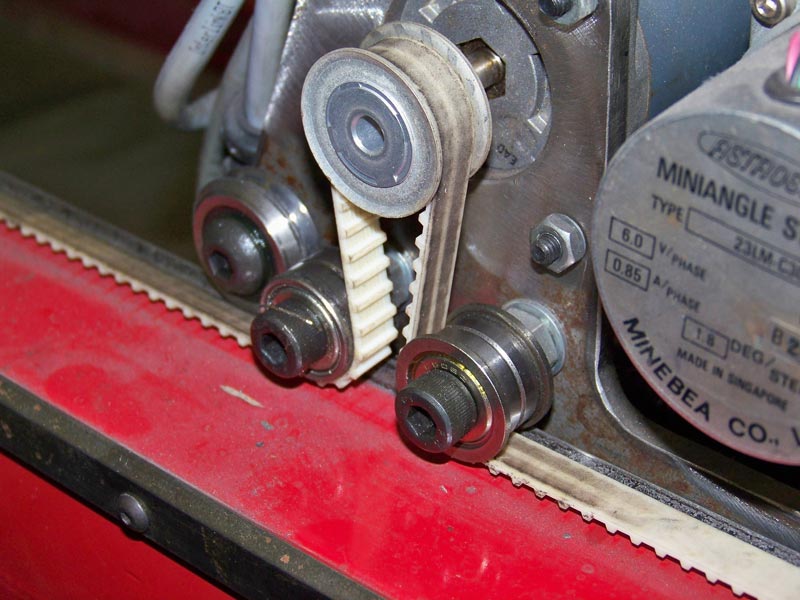

Привода на зубчатых ремнях:
100_0027.jpg (23884 просмотра) <a class='original' href='./download/file.php?id=2769&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (78.41 КБ)</a>
DCP03059.jpg (23884 просмотра) <a class='original' href='./download/file.php?id=2768&sid=c3c05b68d07e93800c1ce84db17c85c0&mode=view' target=_blank>Загрузить оригинал (112.2 КБ)</a>
Еще очень интересная схема ременной передачи:
[youtube]http://www.youtube.com/watch?v=Rxag2UZlI6E[/youtube]
Аватара пользователя
scout
Опытный
Сообщения: 114
Зарегистрирован: 11 янв 2010, 00:52
Репутация: 11
Откуда: Протвино
Контактная информация:

Re: Фото и видео станков

Сообщение scout »

ААААААААААААААА!!!
Вот оно, решение для оси Z!!!
https://www.youtube.com/watch?v=Omd90UfgGv0
Аватара пользователя
Fisher
Почётный участник
Почётный участник
Сообщения: 3391
Зарегистрирован: 09 апр 2012, 12:39
Репутация: 424
Откуда: Киров
Контактная информация:

Re: Фото и видео станков

Сообщение Fisher »

Что-то не помню такого на форуме
https://www.youtube.com/watch?v=b7cjo4kTYMw
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Фото и видео станков

Сообщение Nick »

Интересная конструкция поворотных осей, с большой секторной шестерней с диаметром около 30см.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Фото и видео станков

Сообщение aftaev »

давно это видео видел,3 а вот чтоб они сделали на этом станке не видать :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Shah
Почётный участник
Почётный участник
Сообщения: 380
Зарегистрирован: 23 авг 2012, 19:20
Репутация: 391
Настоящее имя: Иван
Откуда: Москва
Контактная информация:

Re: Фото и видео станков

Сообщение Shah »

Может и боянчик, но мне понравилось.

https://www.youtube.com/watch?v=A_qHR_H_2cg
Аватара пользователя
PKM
Почётный участник
Почётный участник
Сообщения: 4263
Зарегистрирован: 31 мар 2011, 18:11
Репутация: 705
Настоящее имя: Андрей
Откуда: Украина
Контактная информация:

Re: Фото и видео станков

Сообщение PKM »

Ага, у Экслера живо обсуждалось сегодня ;)
Станочек за 1млн вечнозеленых
vladimir74
Почётный участник
Почётный участник
Сообщения: 544
Зарегистрирован: 25 май 2011, 14:14
Репутация: 19
Откуда: Магнитогорск
Контактная информация:

Re: Фото и видео станков

Сообщение vladimir74 »

Shah писал(а):Может и боянчик, но мне понравилось.
Красиво работает, но бросилось в глаза что нет охлаждения или его не видно.
Романов Семен
Почётный участник
Почётный участник
Сообщения: 646
Зарегистрирован: 23 янв 2012, 23:25
Репутация: -80
Откуда: Самара

Re: Фото и видео станков

Сообщение Романов Семен »

скорее не видно, я видел как при нарезки резьбы текло масло по заготовке, я думаю раз уж ЭТО продумано то охлаждение там есть НАВЕРНЯКА - иначе бы вся эта железяка была "разноцветная"!!!
Аватара пользователя
wldev
Мастер
Сообщения: 1637
Зарегистрирован: 24 янв 2012, 16:04
Репутация: 510
Настоящее имя: Сергей Бочаров
Откуда: Новосибирск
Контактная информация:

Re: Фото и видео станков

Сообщение wldev »

Интересное видео 5D лазерной резки, немного показывают как устроены поворотные оси и система сохранения сопла...
https://www.youtube.com/watch?v=N7NofmHWWPQ
Новости: https://t.me/wldevruch
Обсуждения: https://t.me/wldevgr
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Re: Фото и видео станков

Сообщение Nick »

На 2:16 они вращают голову, чтобы винтики все открутить, так совместно с говолой двигается и стол. Забавно. Хотя наверное просто управление в координатах станка а не оси идет, но всеравно забавно.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Фото и видео станков

Сообщение aftaev »

Голову лазерную лучше бы разобрали :hehehe:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Тенгель
Почётный участник
Почётный участник
Сообщения: 1813
Зарегистрирован: 01 май 2012, 13:41
Репутация: 618
Откуда: Чита
Контактная информация:

Re: Фото и видео станков

Сообщение Тенгель »

PKM писал(а):Ага, у Экслера живо обсуждалось сегодня ;)
Станочек за 1млн вечнозеленых
Вот тоже подобное :
https://www.youtube.com/watch?v=RnIvhlKT7SY
Я просто охренел от увиденного, особенно с учётом того, что я мотоциклист :)
Подпись отключена за неуплату.
Аватара пользователя
Тима
Почётный участник
Почётный участник
Сообщения: 3162
Зарегистрирован: 01 мар 2012, 20:47
Репутация: 1089
Настоящее имя: Тимур
Откуда: КБР
Контактная информация:

Re: Фото и видео станков

Сообщение Тима »

на 1:50 ощущение, будто в носу ковыряет...
Дорогу осилит идущий!
Я все пойму, Вы только дайте денег!!!
evgenyjp
Почётный участник
Почётный участник
Сообщения: 1516
Зарегистрирован: 10 авг 2011, 17:40
Репутация: 802
Откуда: Japan
Контактная информация:

Re: Фото и видео станков

Сообщение evgenyjp »

уже все видели ?
https://www.youtube.com/watch?v=Haz7rilcjHA
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Фото и видео станков

Сообщение aftaev »

evgenyjp, здесь про конструктив станков
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
PKM
Почётный участник
Почётный участник
Сообщения: 4263
Зарегистрирован: 31 мар 2011, 18:11
Репутация: 705
Настоящее имя: Андрей
Откуда: Украина
Контактная информация:

Re: Фото и видео станков

Сообщение PKM »

роутер в кармане
Ответить
