2 станка - 2 решения.

Сообщение Zirkonmill »

Ездил на очередное обучение в родной Росбах, изучали сканнер и 2 станка. Поскльку функционал станков очень близок (оба стоматологические, оба грызут даже хромкобальт) - решил представить сразу оба.
Первый сделан холдингом Imes Icore - Isel:
Общий вид, взял из фотографий инсталяции в Томске. (10192 просмотра) <a class='original' href='./download/file.php?id=15294&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.59 МБ)</a>
Общий вид, взял из фотографий инсталяции в Томске.
Все части стандартные, как на индустриальном станке, только держатель материалла стоматологический (под диски диаметром 98 мм.).
Шпиндель 600 ватт. Автоматическая смена инструмента. (10192 просмотра) <a class='original' href='./download/file.php?id=15295&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.51 МБ)</a>
Шпиндель 600 ватт. Автоматическая смена инструмента.
2013-06-06 16.02.12.jpg (10192 просмотра) <a class='original' href='./download/file.php?id=15296&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.62 МБ)</a>
Направляющие X,Y,Z - стандартные, Isel. (10192 просмотра) <a class='original' href='./download/file.php?id=15297&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.4 МБ)</a>
Направляющие X,Y,Z - стандартные, Isel.
2013-06-06 14.48.58.jpg (10192 просмотра) <a class='original' href='./download/file.php?id=15298&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.11 МБ)</a>
2013-06-06 14.55.54.jpg (10192 просмотра) <a class='original' href='./download/file.php?id=15309&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.44 МБ)</a>

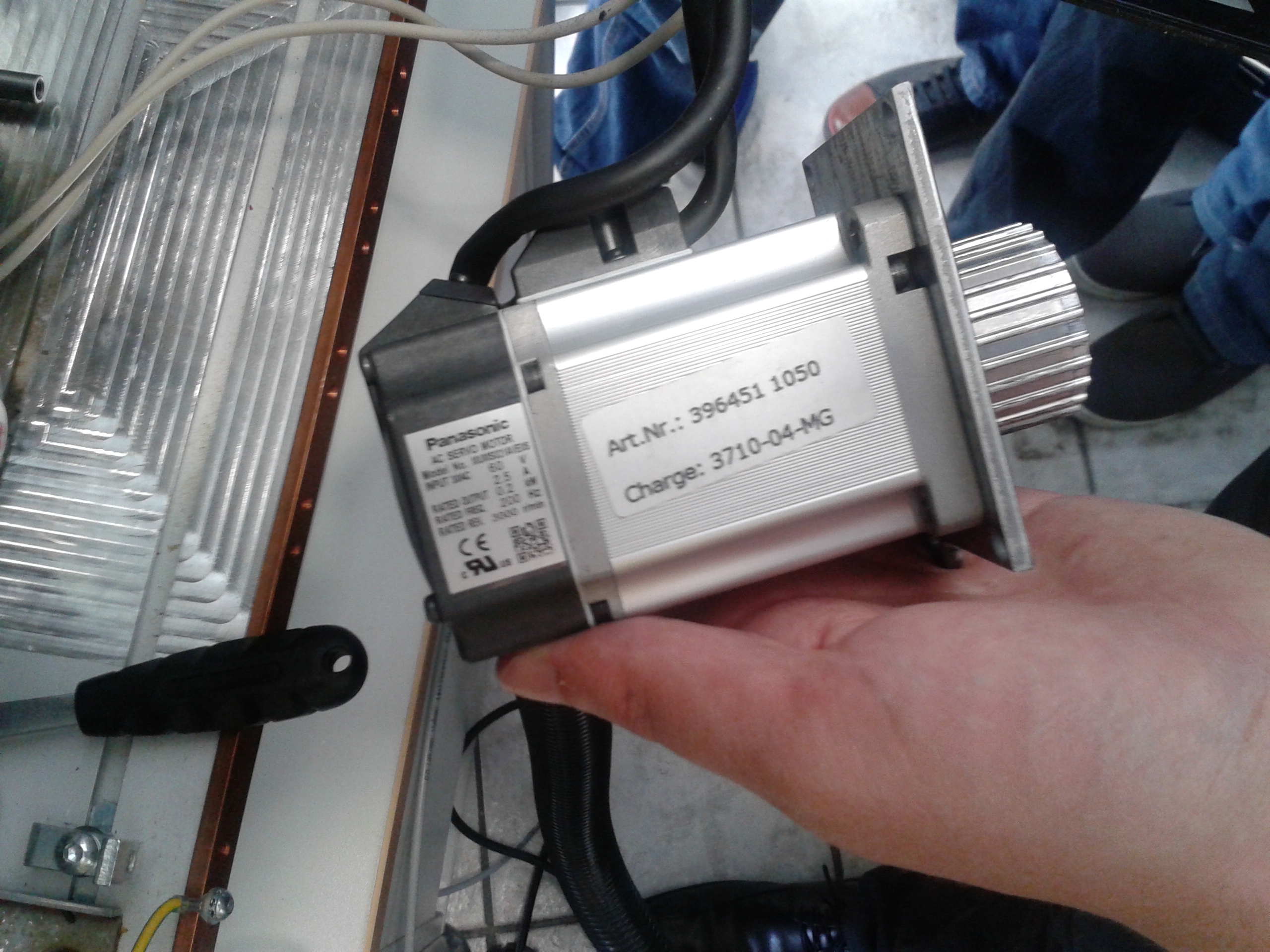

Сервоприводы Panasonic. (10192 просмотра) <a class='original' href='./download/file.php?id=15300&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.73 МБ)</a>
Сервоприводы Panasonic.

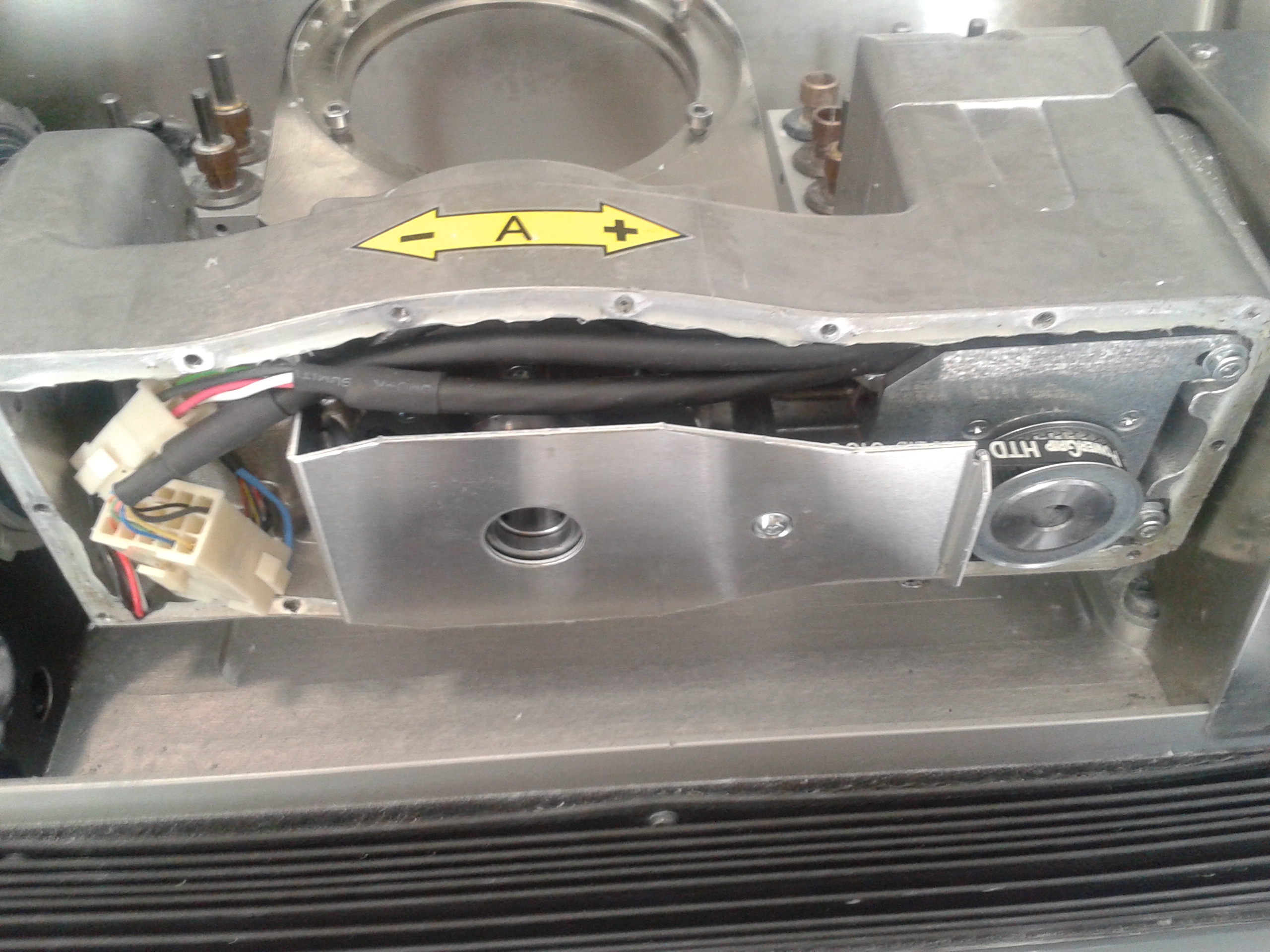

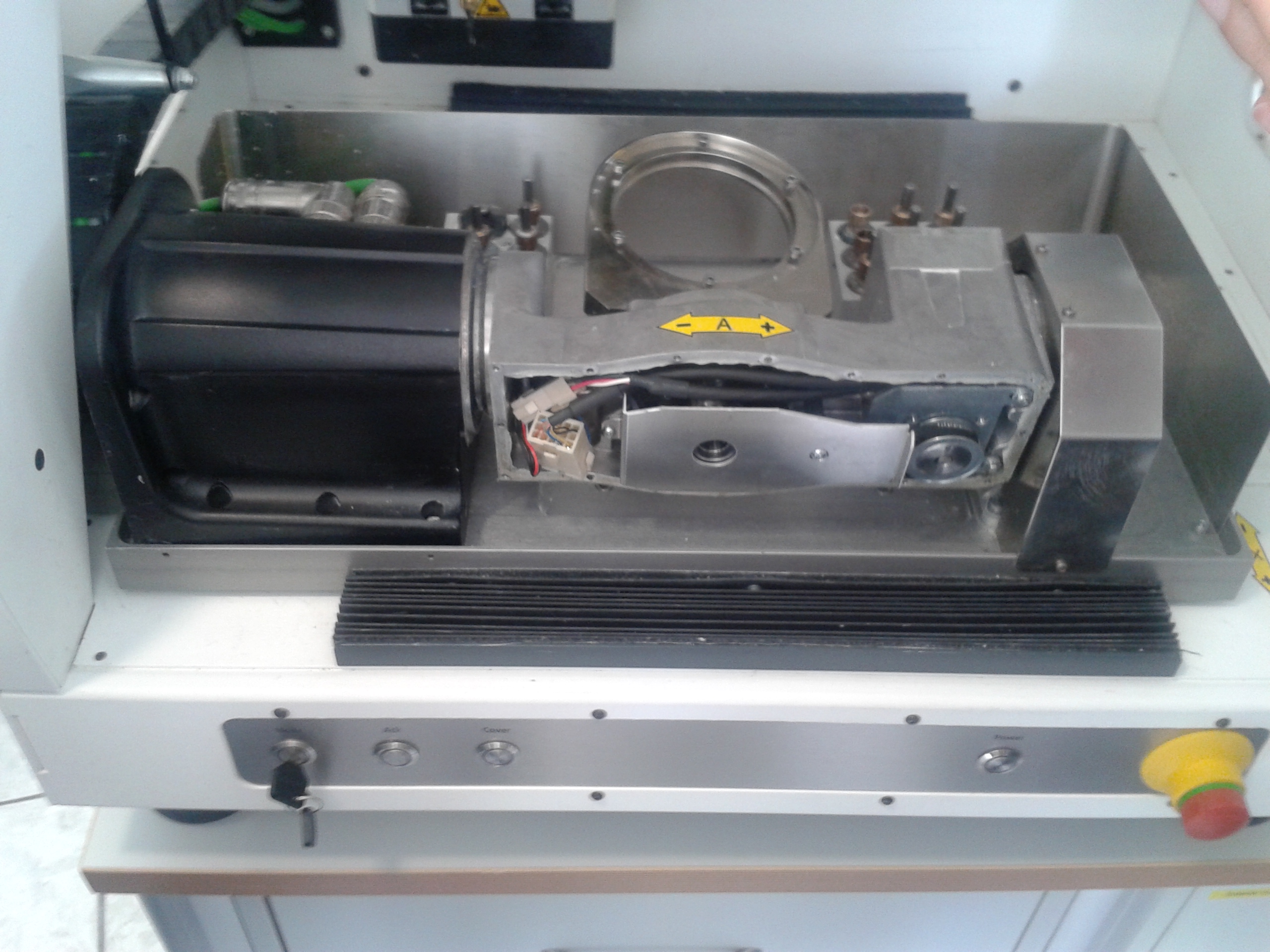

Ось А. (10192 просмотра) <a class='original' href='./download/file.php?id=15301&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.53 МБ)</a>
Ось А.
2013-06-06 15.27.43.jpg (10192 просмотра) <a class='original' href='./download/file.php?id=15302&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.78 МБ)</a>

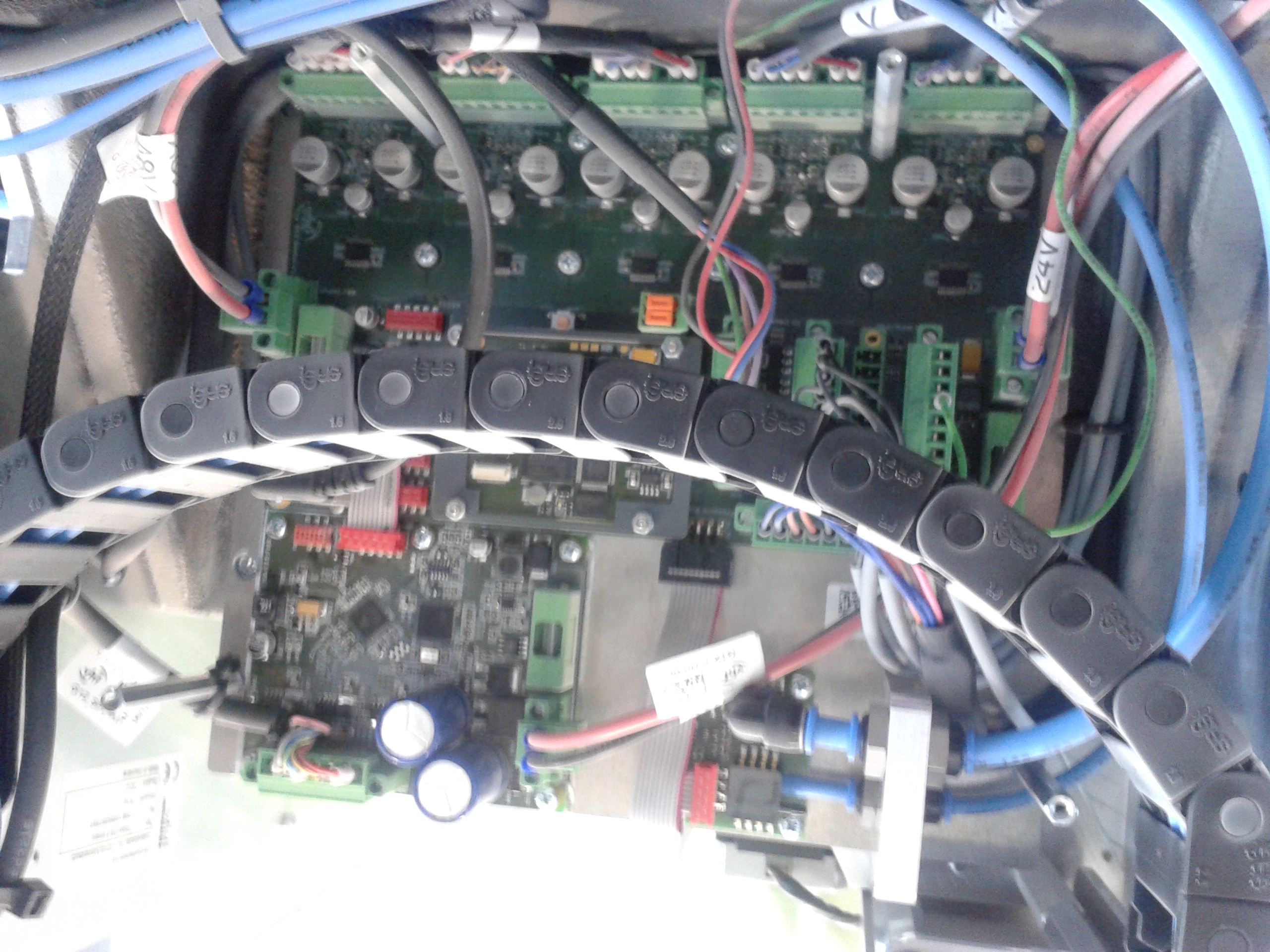

Электроника (10192 просмотра) <a class='original' href='./download/file.php?id=15303&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.67 МБ)</a>
Электроника

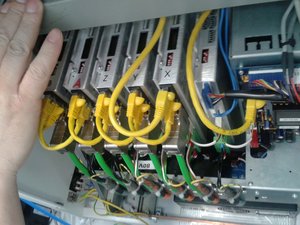

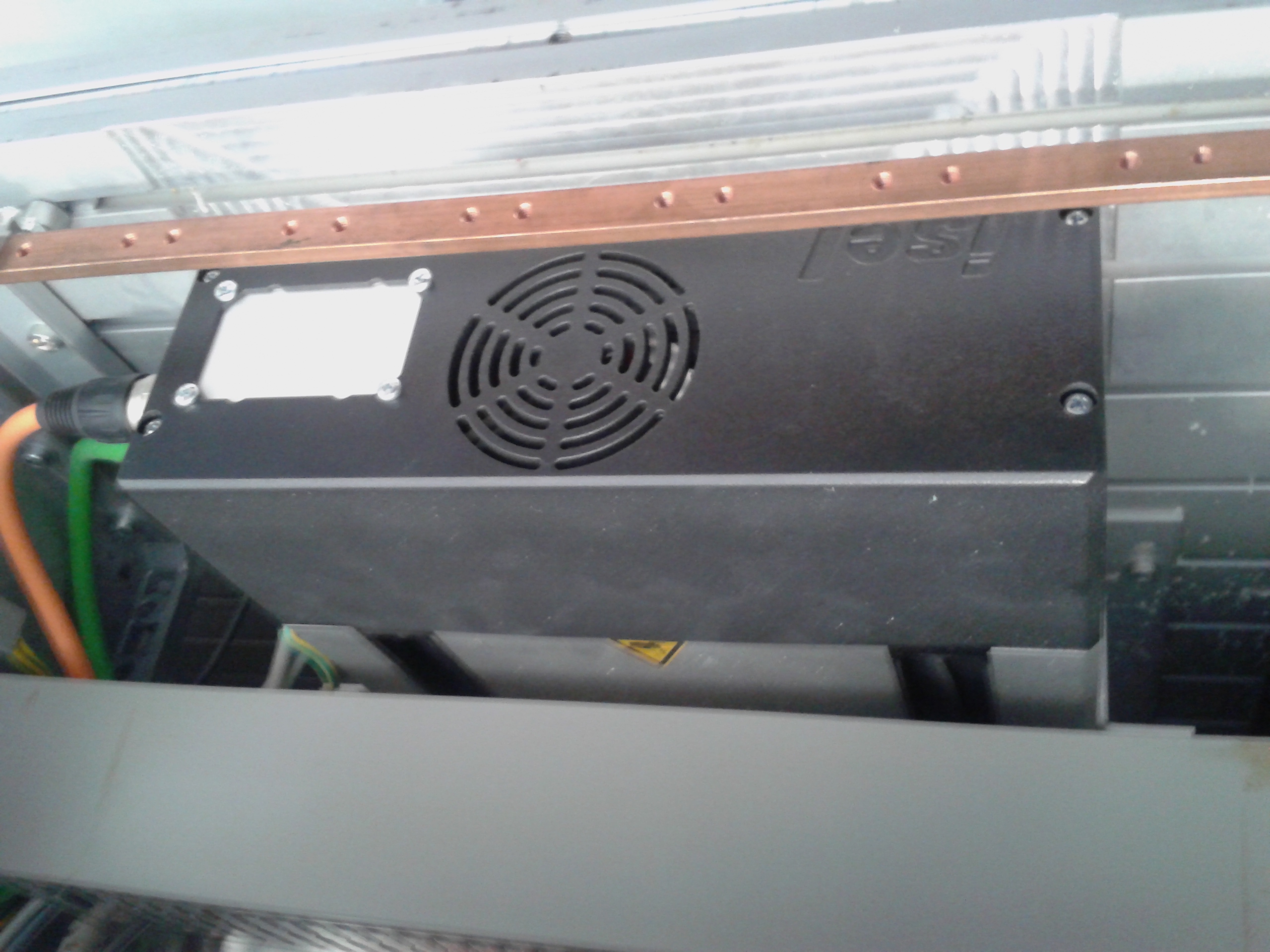

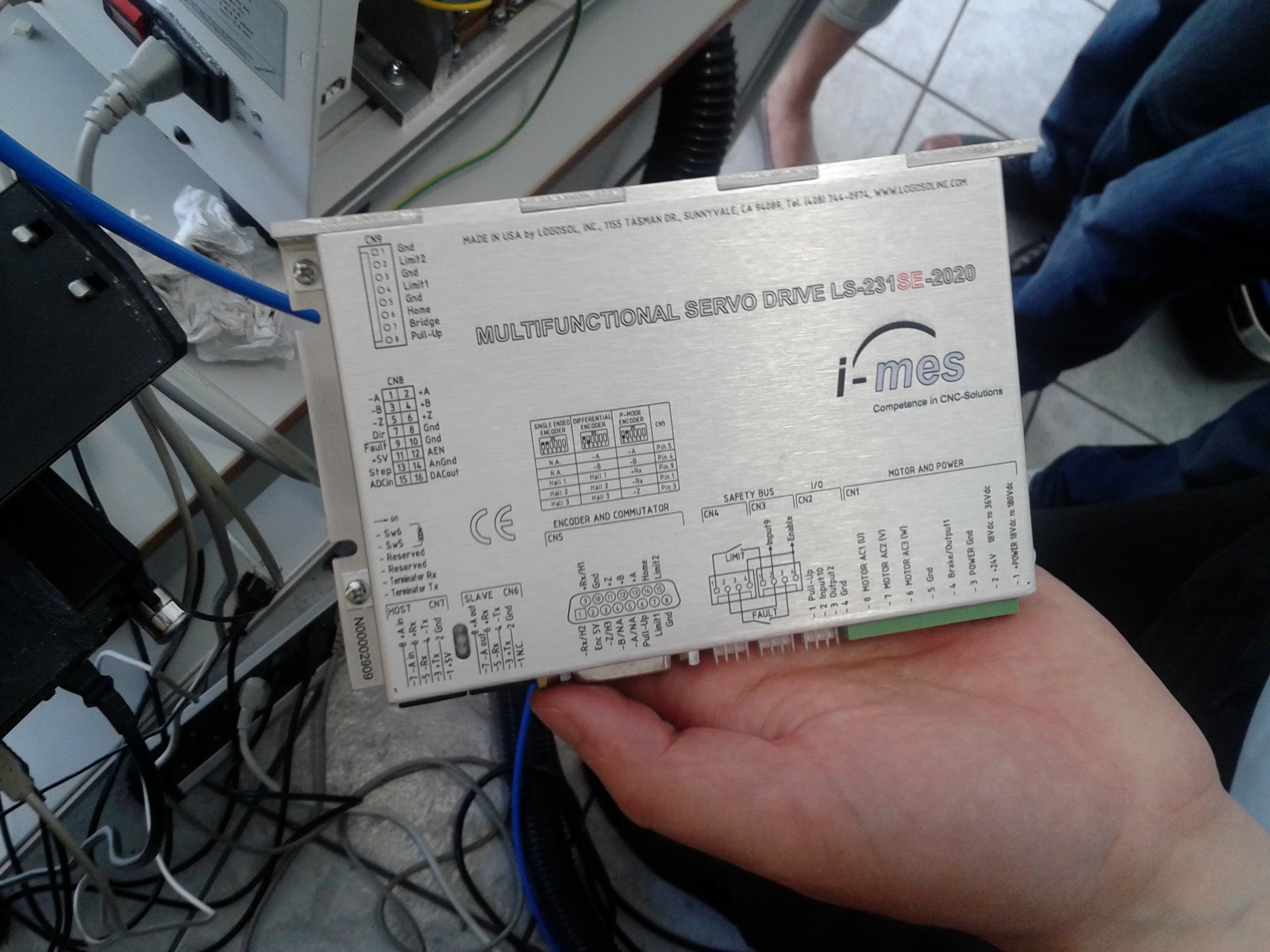

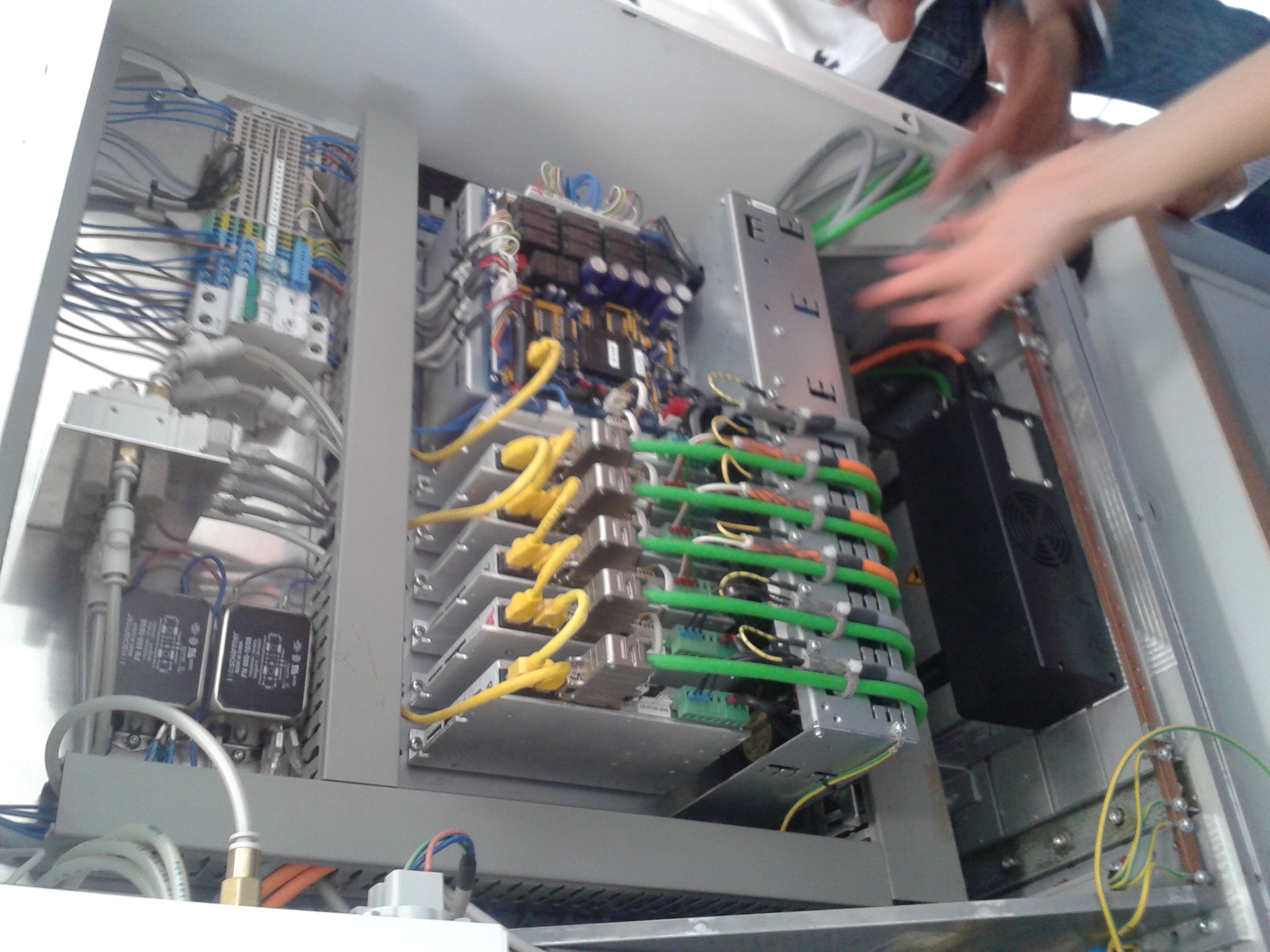

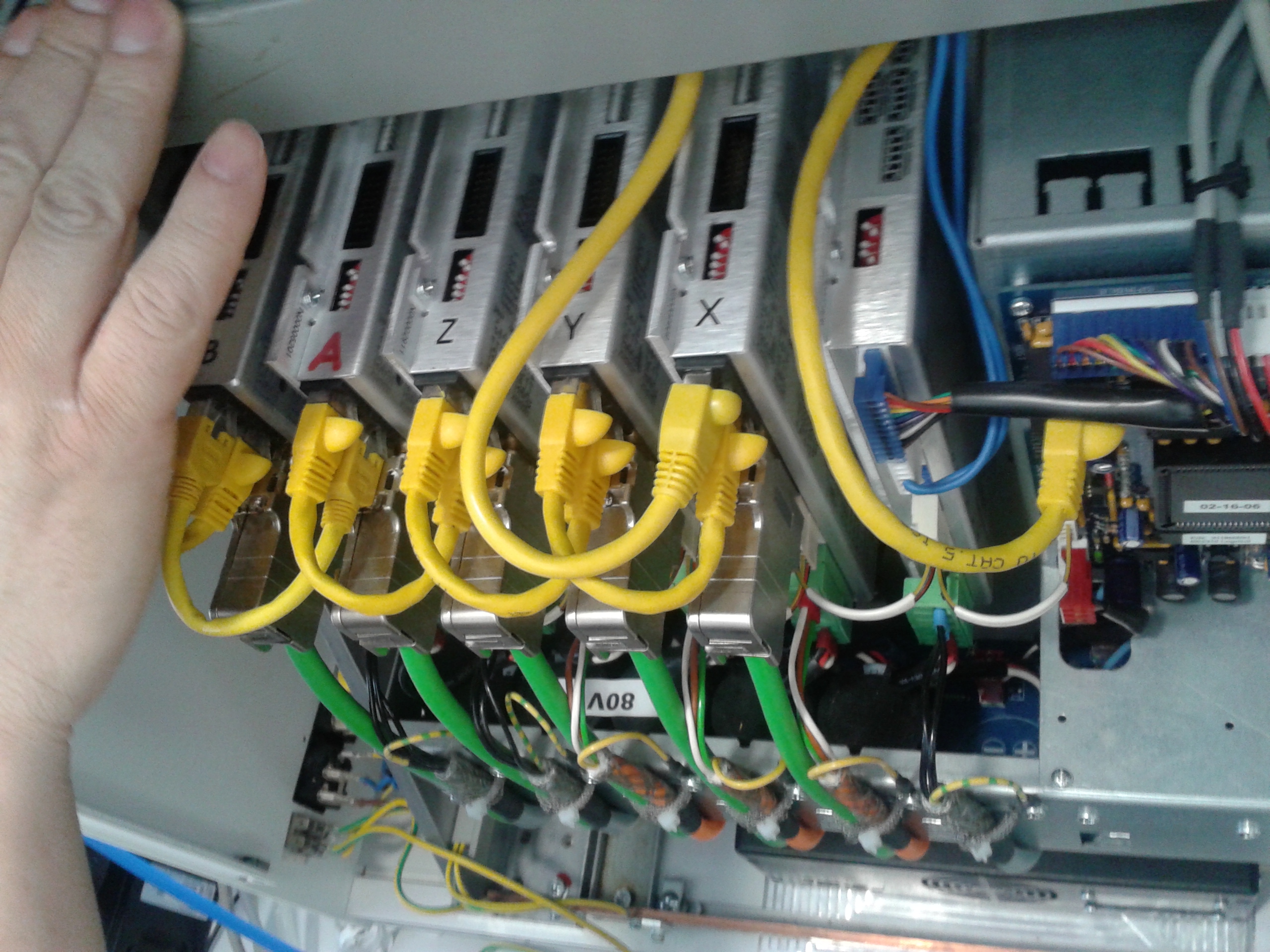

Контроллеры сервоприводов и шпинделя. (10192 просмотра) <a class='original' href='./download/file.php?id=15304&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.89 МБ)</a>
Контроллеры сервоприводов и шпинделя.
2013-06-06 15.46.31.jpg (10192 просмотра) <a class='original' href='./download/file.php?id=15305&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.82 МБ)</a>
2013-06-06 15.41.33.jpg (10192 просмотра) <a class='original' href='./download/file.php?id=15306&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.63 МБ)</a>

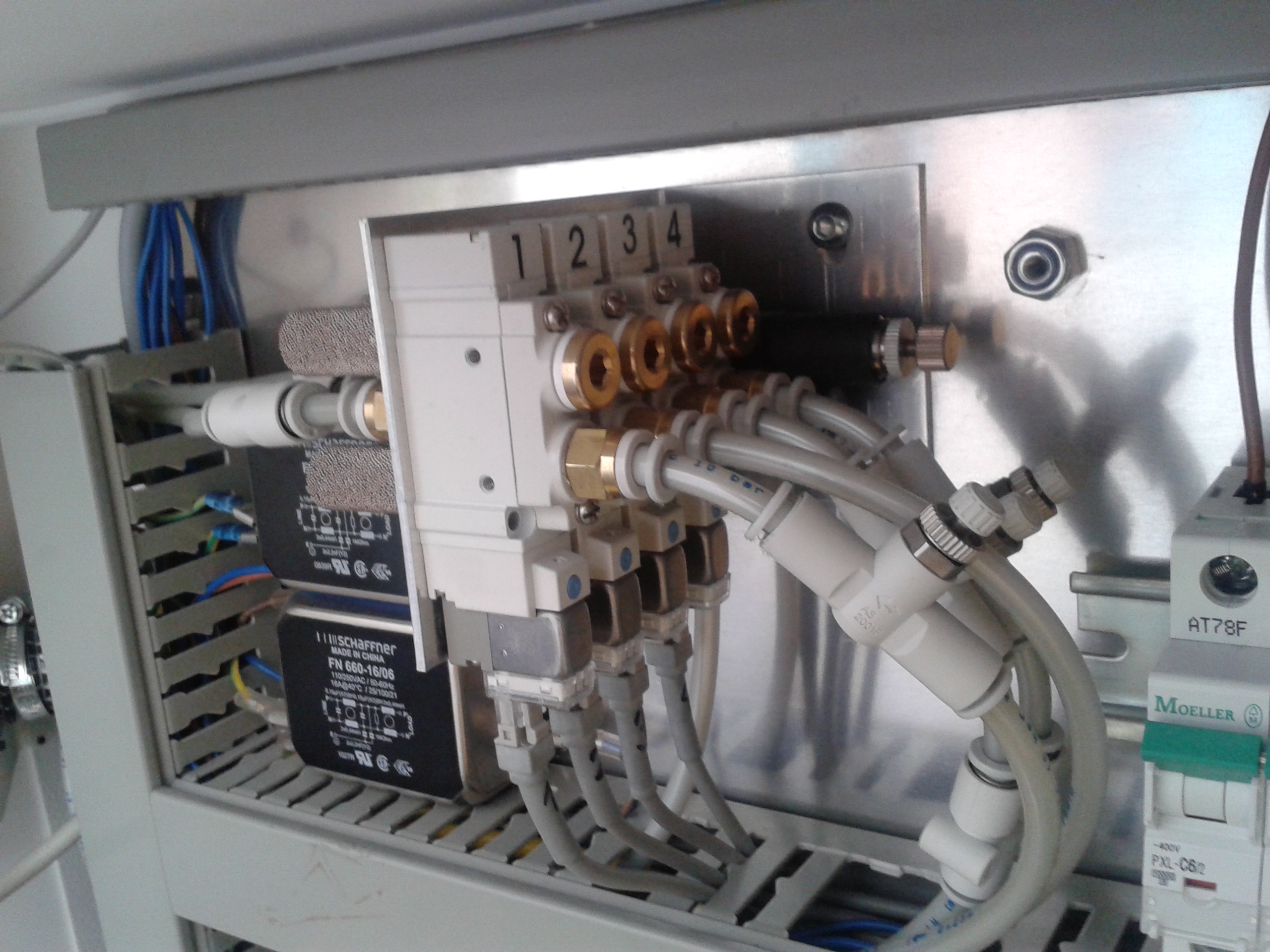

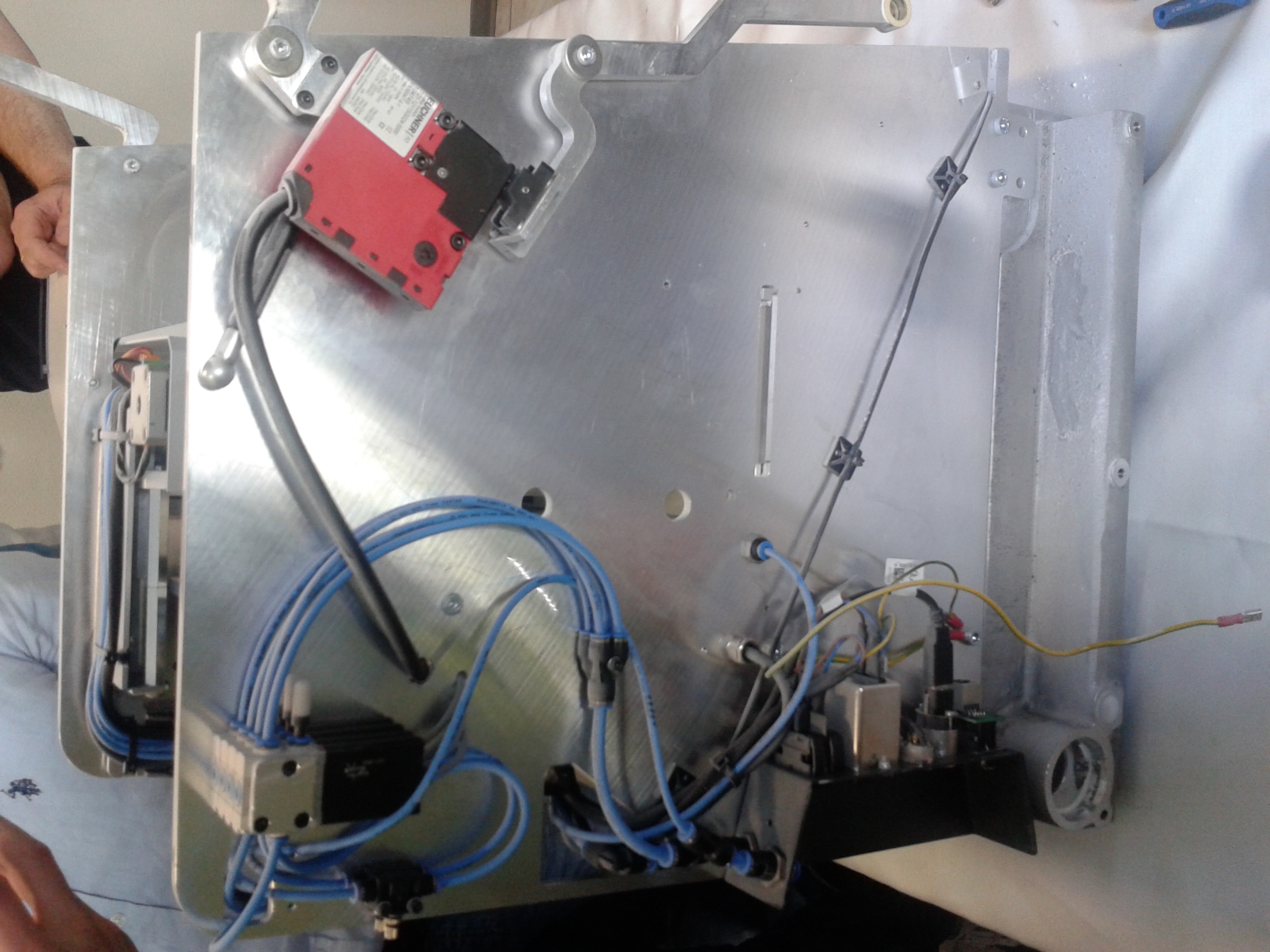

Пневмореле (10192 просмотра) <a class='original' href='./download/file.php?id=15307&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.65 МБ)</a>
Пневмореле

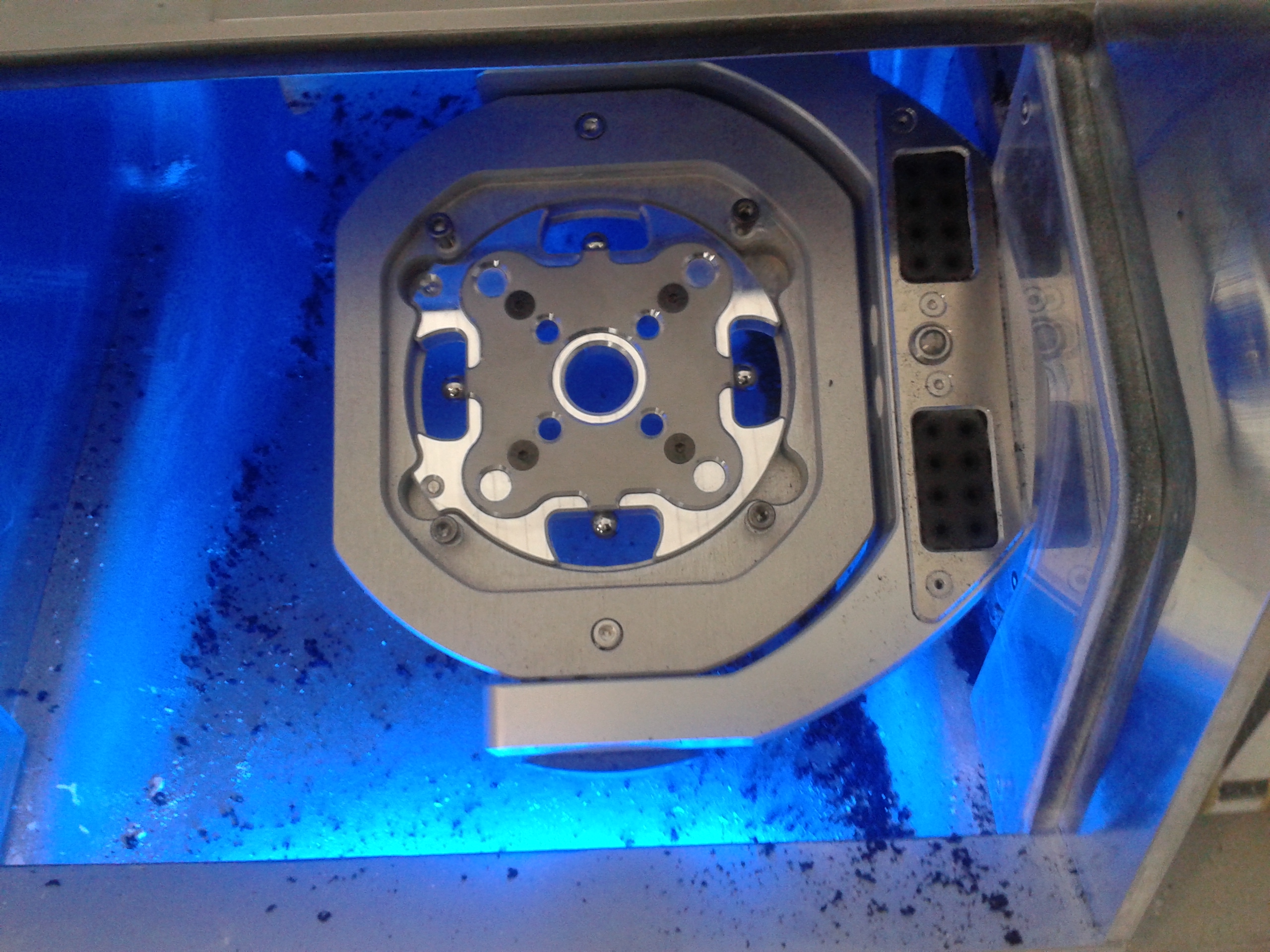

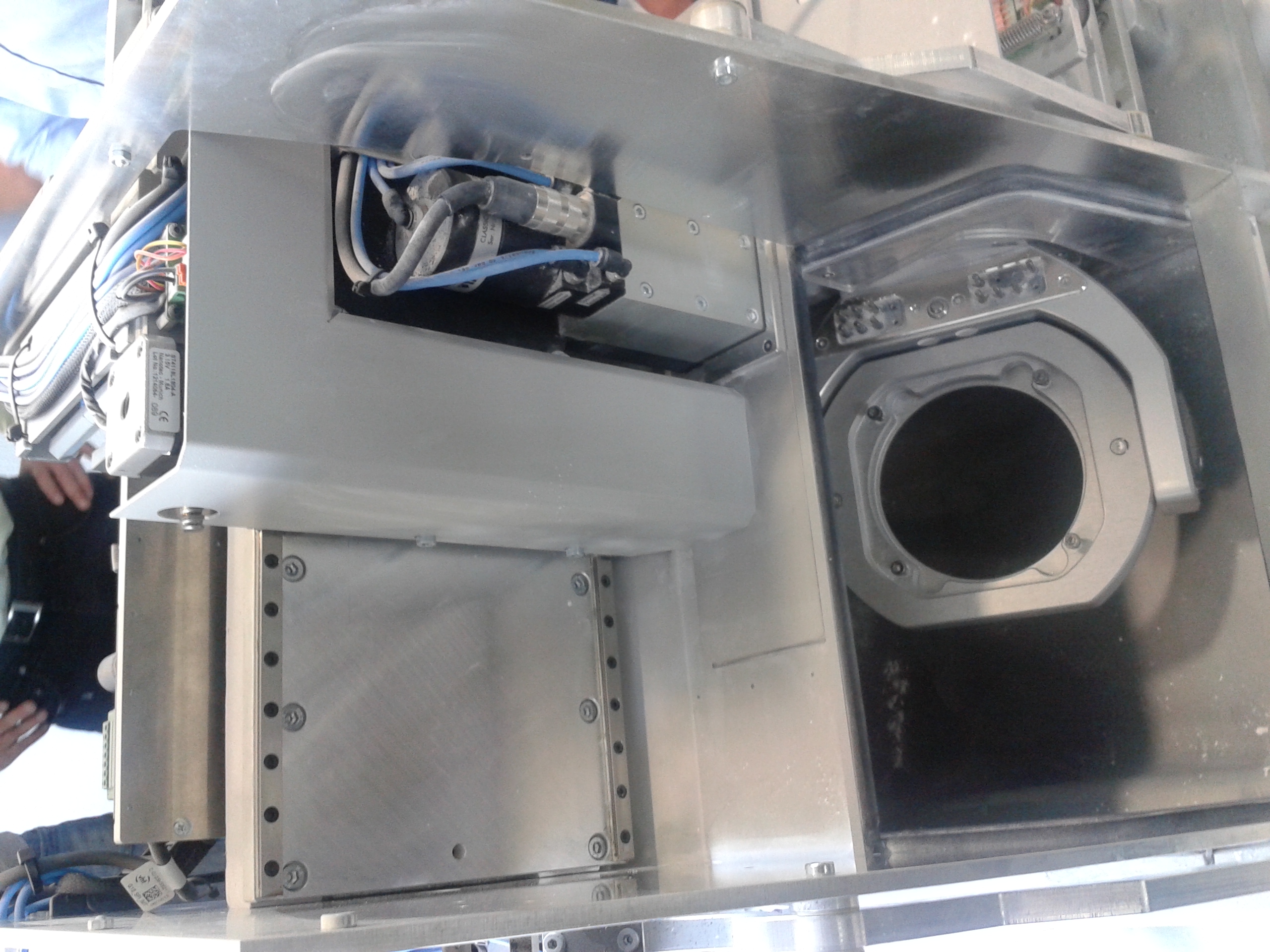

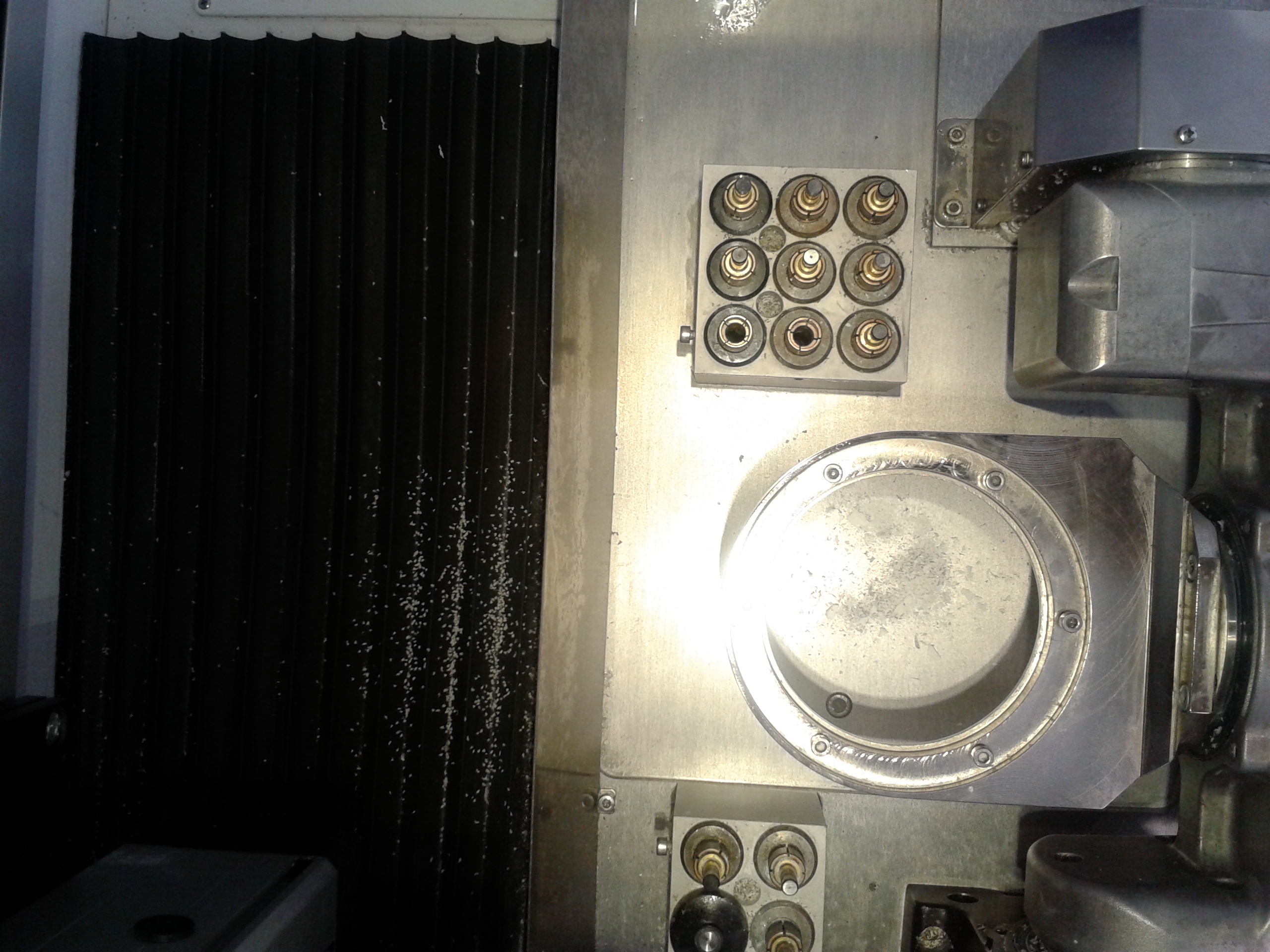

Держатель материала, тулченджер и контроль размера фрезы (10192 просмотра) <a class='original' href='./download/file.php?id=15308&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.59 МБ)</a>
Держатель материала, тулченджер и контроль размера фрезы
Последний раз редактировалось Zirkonmill 09 июн 2013, 12:21, всего редактировалось 1 раз.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Теперь о калибровке данноно устройства:

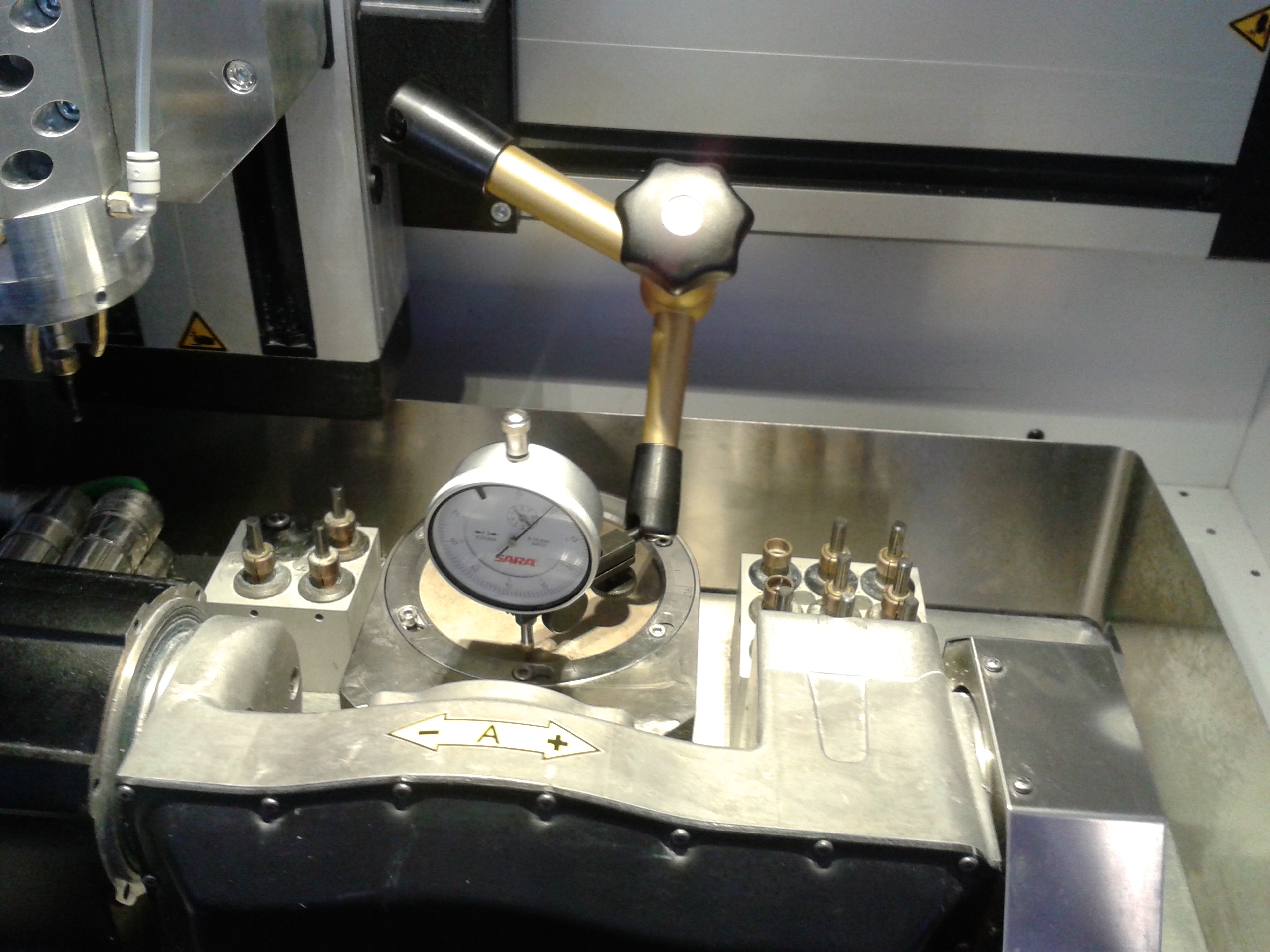

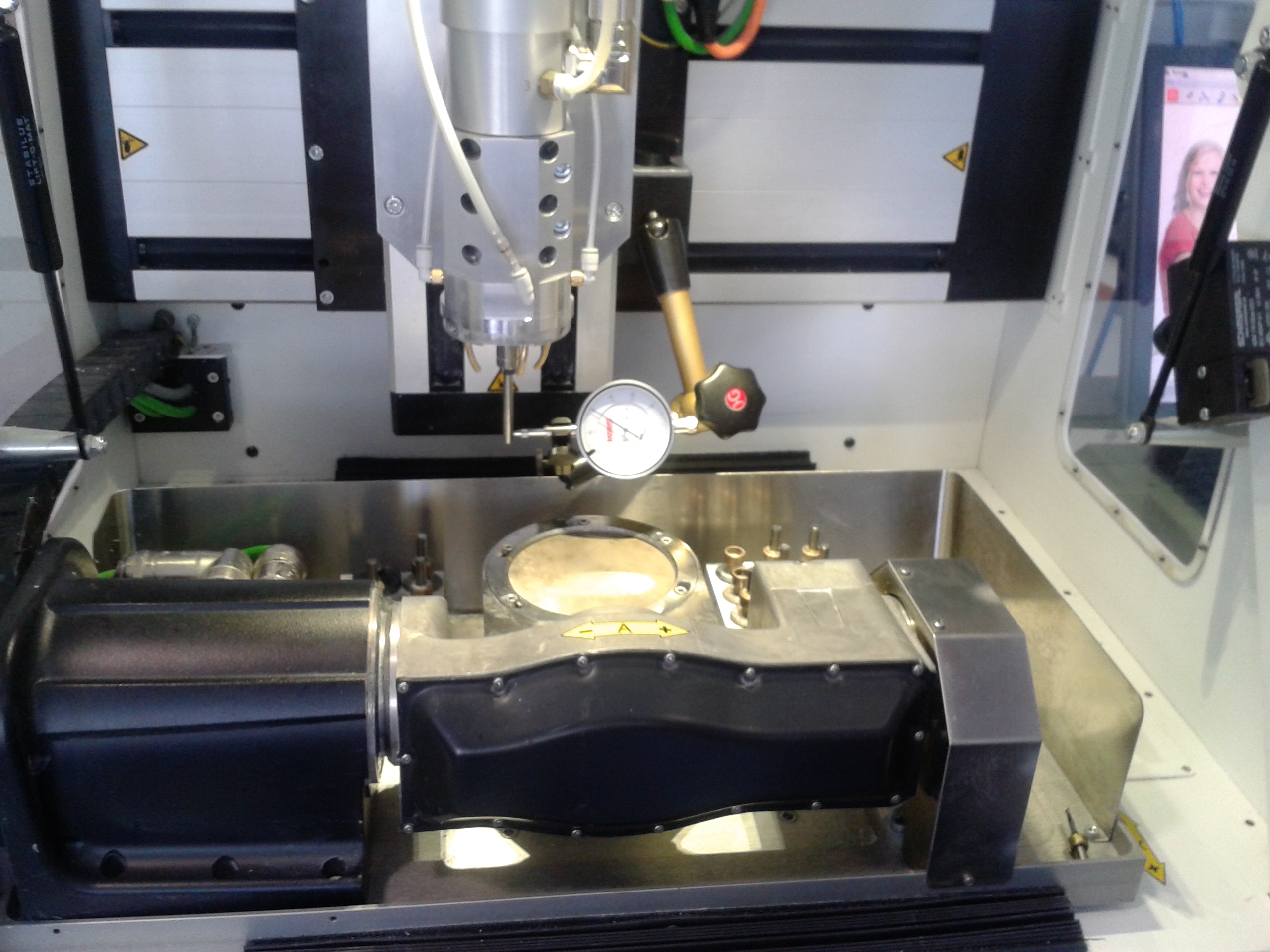

Без специальных устройств никак. Калибровка поворотных осей. (10187 просмотров) <a class='original' href='./download/file.php?id=15310&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.58 МБ)</a>
Без специальных устройств никак. Калибровка поворотных осей.
Калибровка шпинделя. (10187 просмотров) <a class='original' href='./download/file.php?id=15311&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.58 МБ)</a>
Калибровка шпинделя.

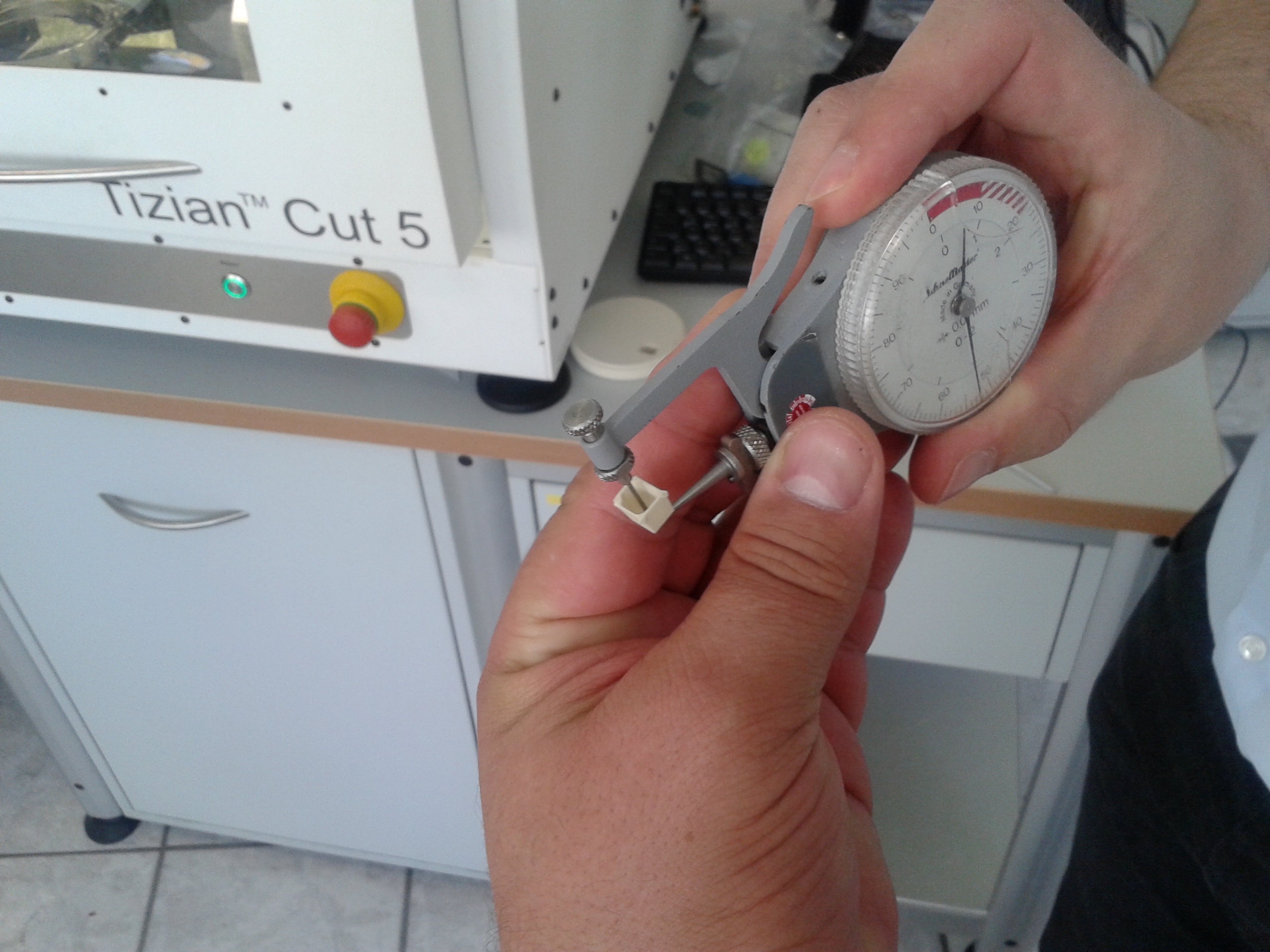

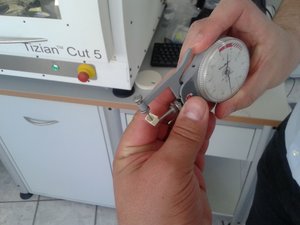

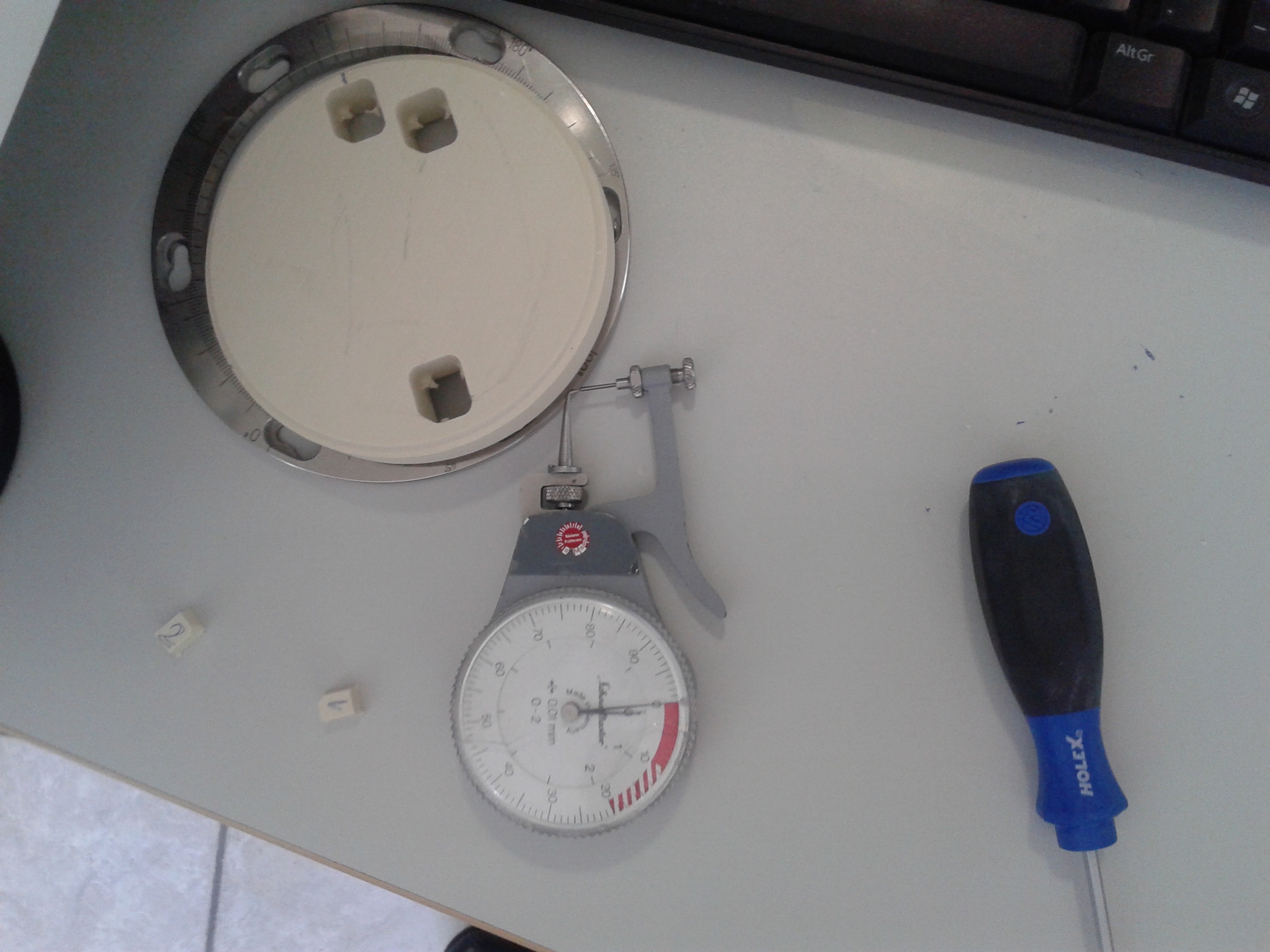

Вырезали калибровочную деталь, и тут микрометр нужон. (10187 просмотров) <a class='original' href='./download/file.php?id=15312&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.54 МБ)</a>
Вырезали калибровочную деталь, и тут микрометр нужон.
2013-06-06 13.34.20.jpg (10187 просмотров) <a class='original' href='./download/file.php?id=15313&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.45 МБ)</a>

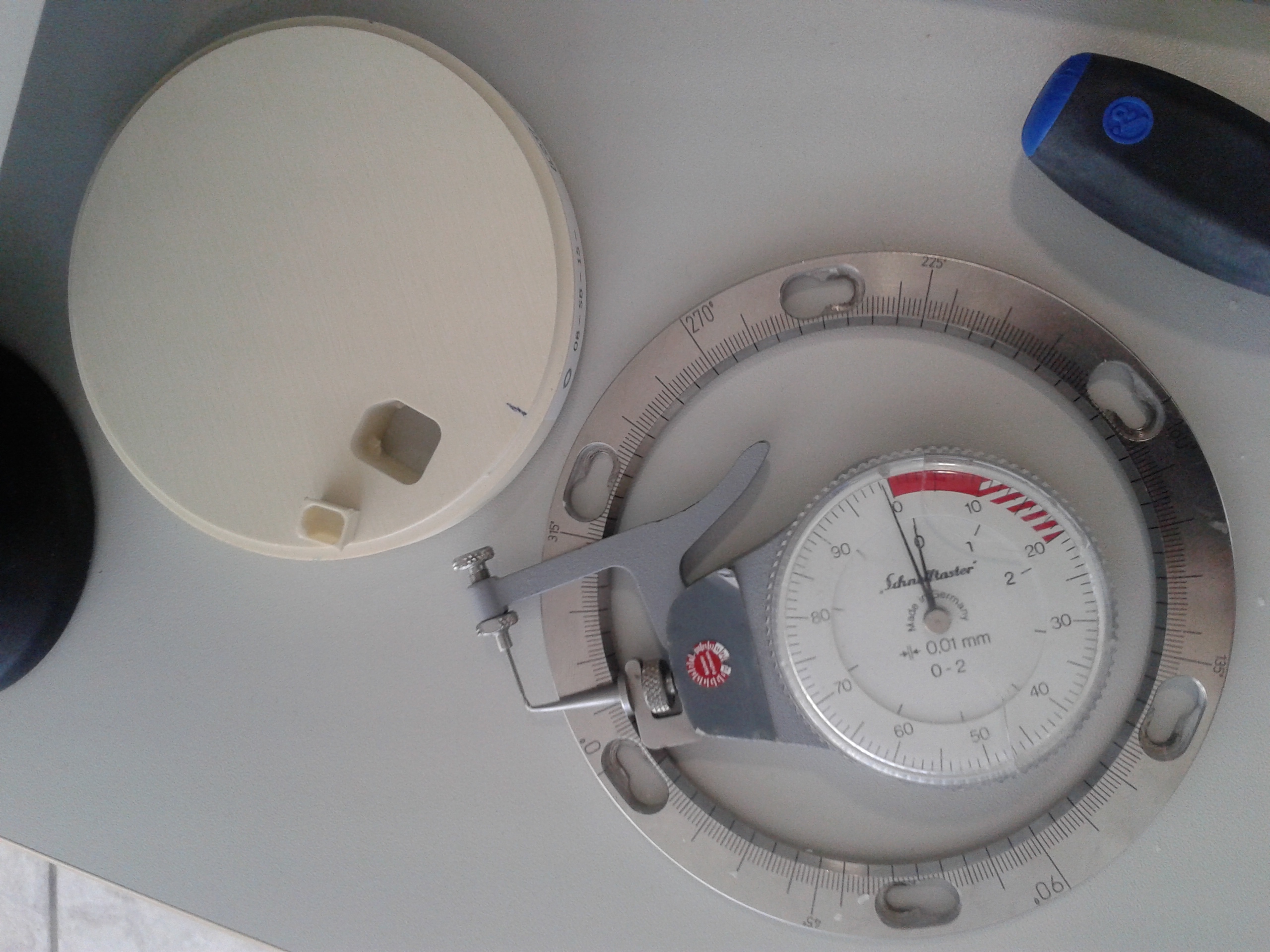

Еще две для оси В. (10187 просмотров) <a class='original' href='./download/file.php?id=15314&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.4 МБ)</a>
Еще две для оси В.

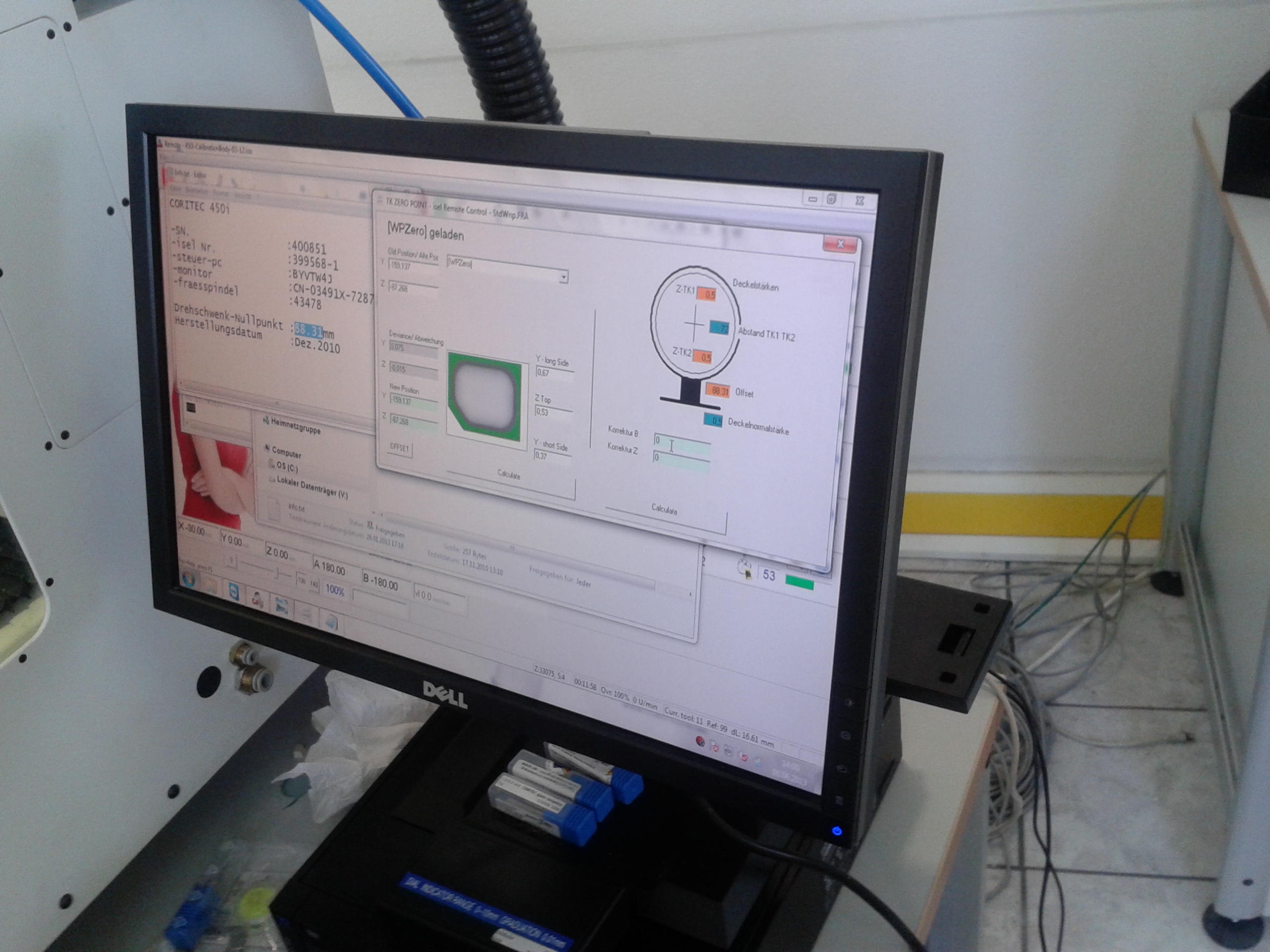

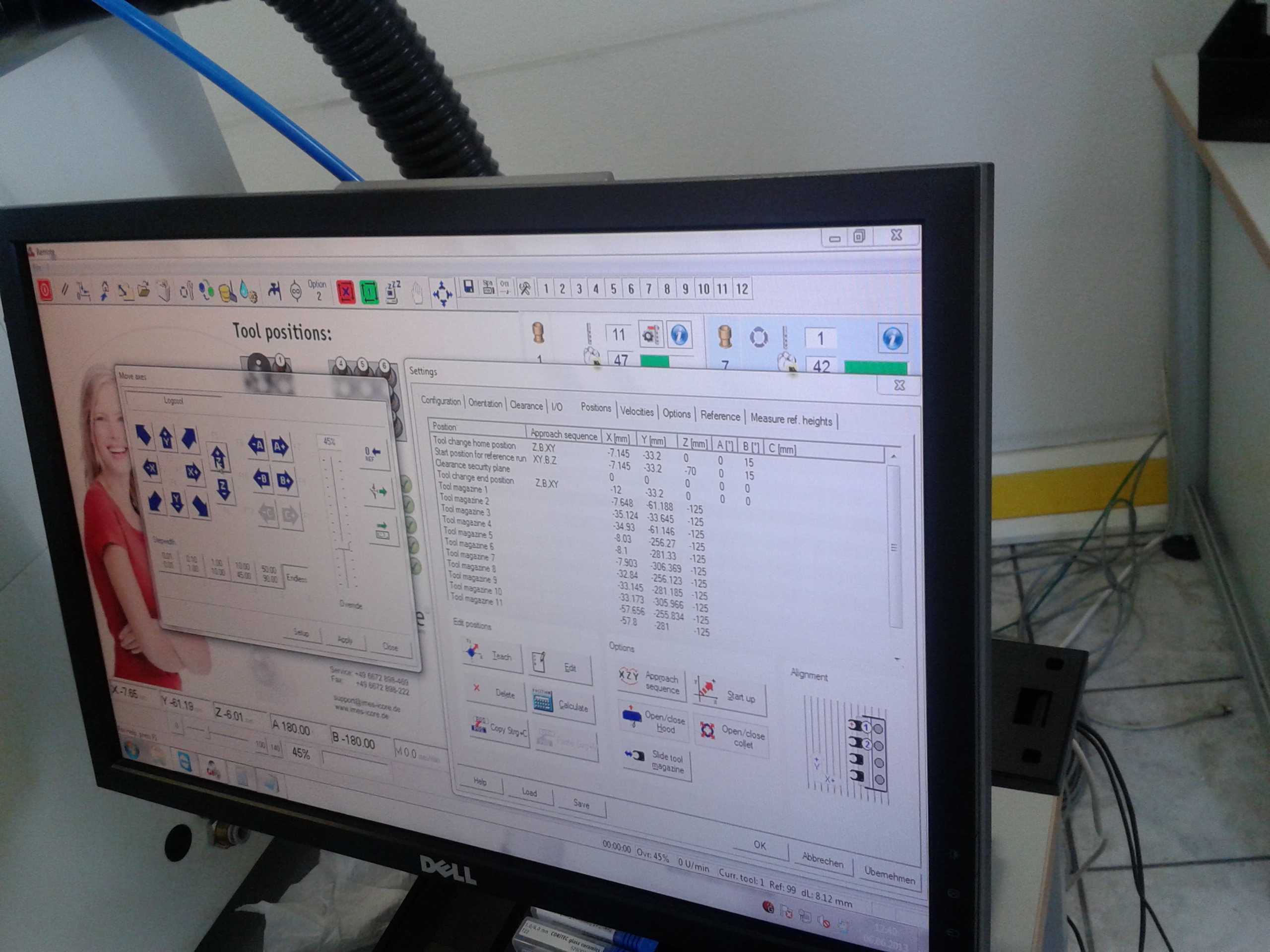

Коректировка после измерений в программе. (10187 просмотров) <a class='original' href='./download/file.php?id=15315&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.52 МБ)</a>
Коректировка после измерений в программе.
Настройка положения фрез тулченджера. (10187 просмотров) <a class='original' href='./download/file.php?id=15316&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.67 МБ)</a>
Настройка положения фрез тулченджера.
Думаю многое очень знакомо, процесс довольно долгий.

Работает сей станок на основе Isicam, на него сверху устанавливается надстройка для работы в стоматологической сфере, плюс САМ прога для размещения работы в диске ( за дополнительные 10 штук ойро прога позволяет менять стратегию, стандартная не позволяет, ТОЛЬКО то, что вложено). Общая стоимость комплекта с сей машиной (машина, сканнер, печь для обжига оксида циркония, пылесос и компрессор) - около 3,5 миллионов деревянных.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Теперь станок № 2. Изготавливается фабрикой VHF. ВСЕ части, из алюминия, литой алюминиевый каркас (по словам поизводителя - так меньше перекосов изза расности КТР).

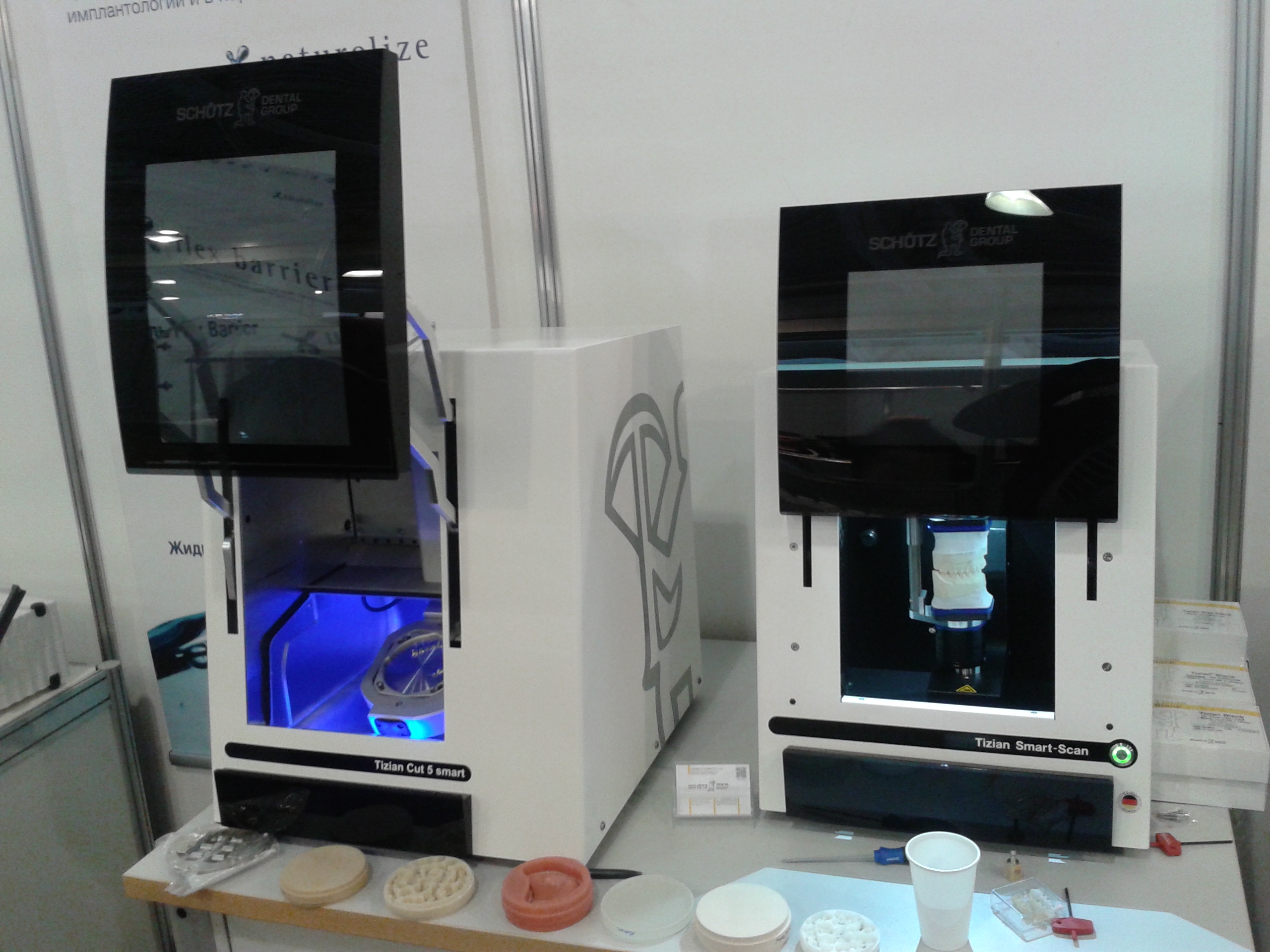

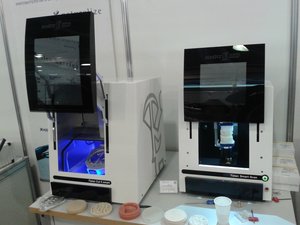

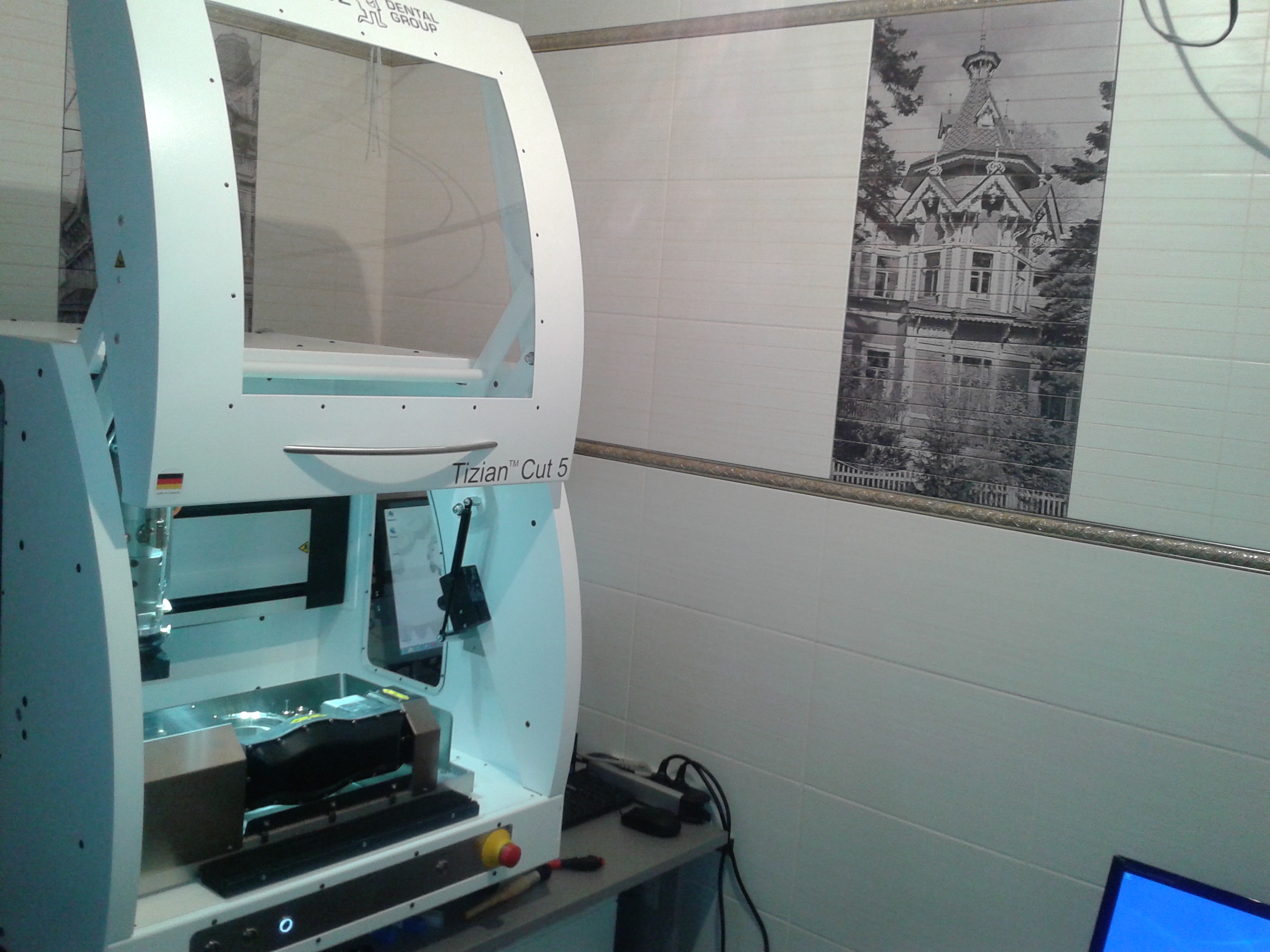

Станок рядом со сканнером. (10180 просмотров) <a class='original' href='./download/file.php?id=15317&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.48 МБ)</a>
Станок рядом со сканнером.

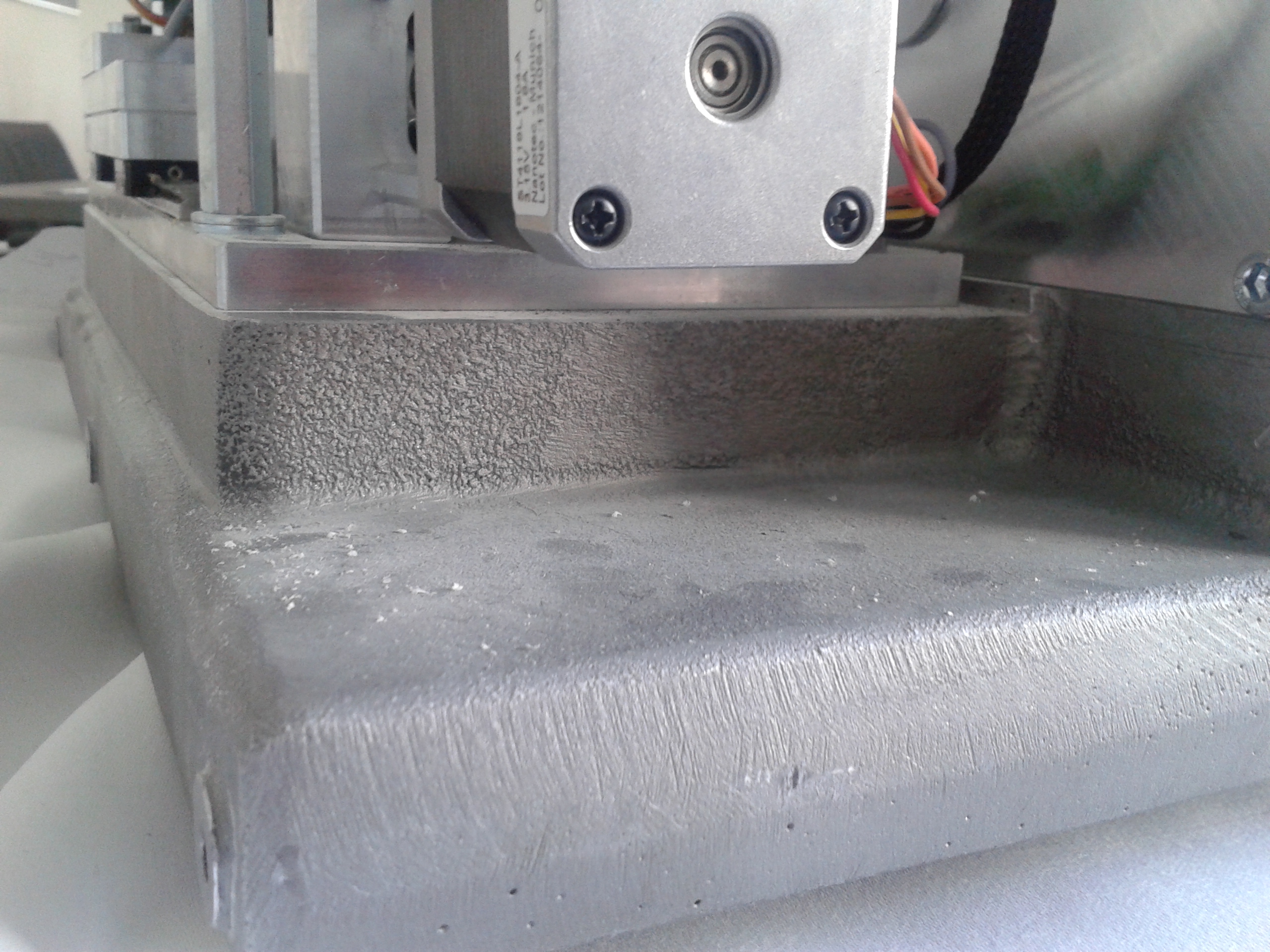

Без одежды. Видна ось Y на литом каркасе. (10180 просмотров) <a class='original' href='./download/file.php?id=15318&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.69 МБ)</a>
Без одежды. Видна ось Y на литом каркасе.

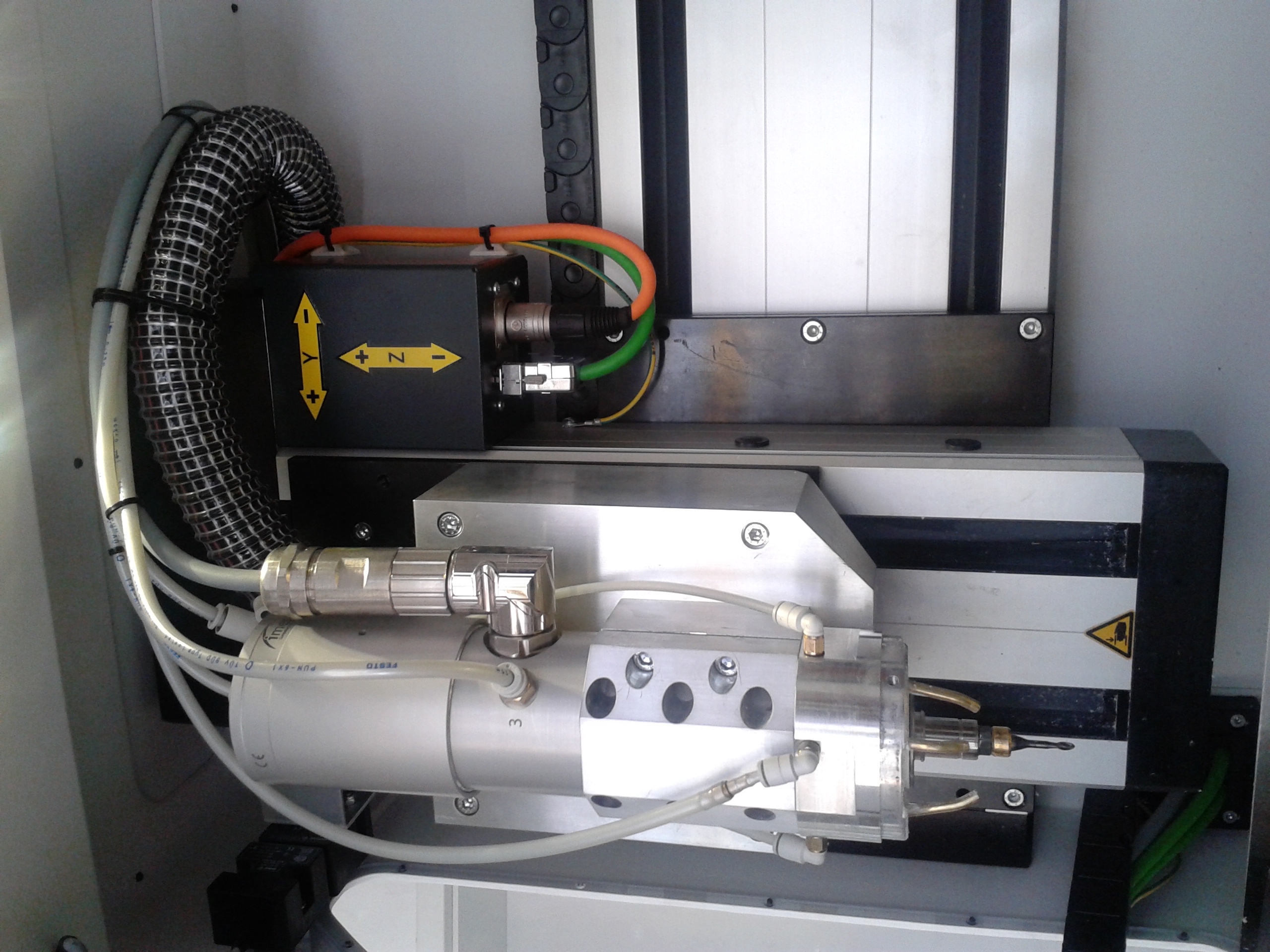

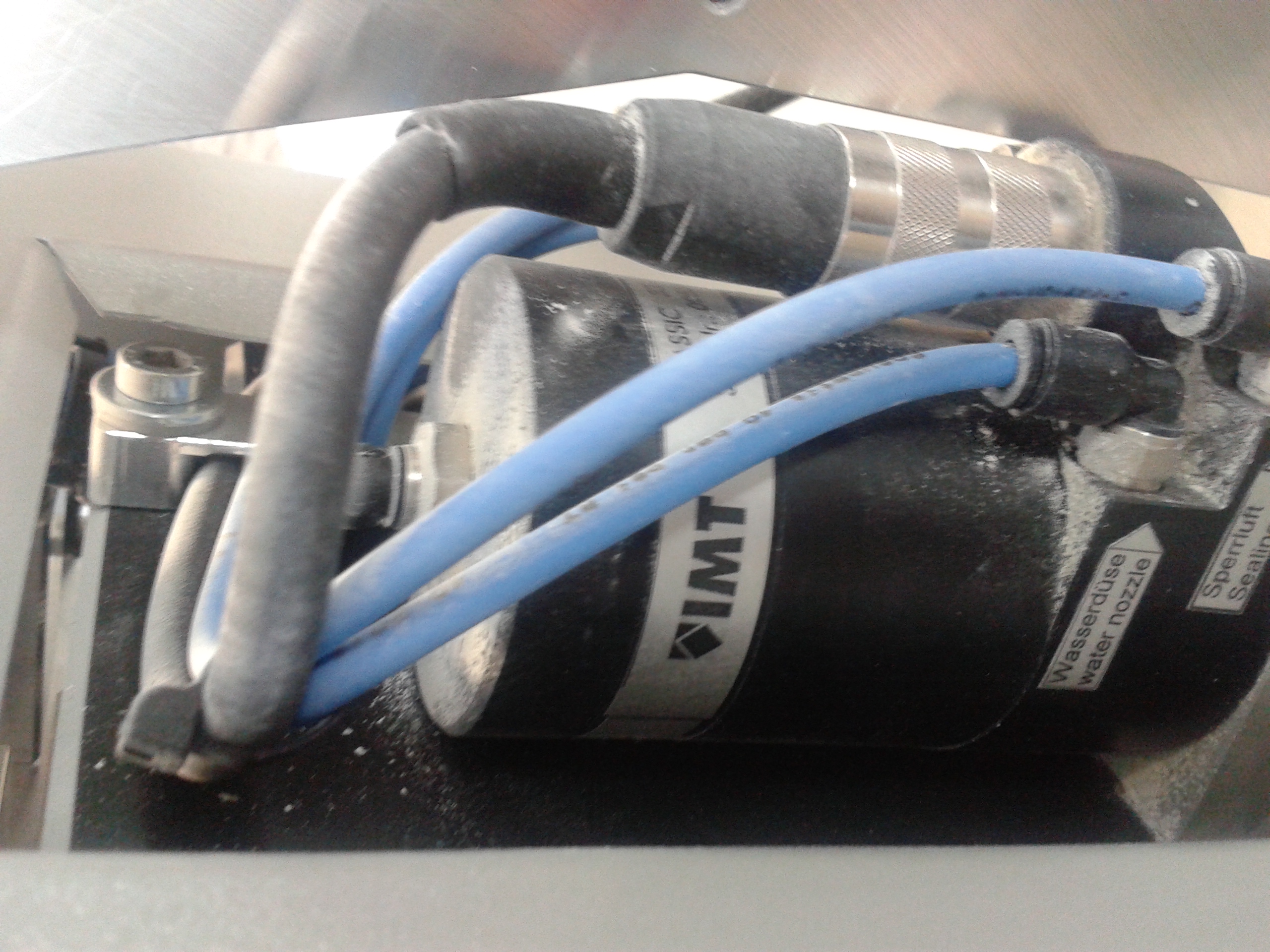

Шпиндель. Пиковая мощьность 600 ватт. (10180 просмотров) <a class='original' href='./download/file.php?id=15319&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.78 МБ)</a>
Шпиндель. Пиковая мощьность 600 ватт.
Со спины, хорошо виден литой каркас. (10180 просмотров) <a class='original' href='./download/file.php?id=15320&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.71 МБ)</a>
Со спины, хорошо виден литой каркас.
С боку, видна ось Х на литом каркасе. (10180 просмотров) <a class='original' href='./download/file.php?id=15321&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.65 МБ)</a>
С боку, видна ось Х на литом каркасе.
Приближено. (10180 просмотров) <a class='original' href='./download/file.php?id=15322&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.69 МБ)</a>
Приближено.
2013-06-07 14.48.17.jpg (10180 просмотров) <a class='original' href='./download/file.php?id=15323&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.88 МБ)</a>
2013-06-07 13.01.25.jpg (10180 просмотров) <a class='original' href='./download/file.php?id=15324&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.66 МБ)</a>
2013-06-07 14.49.13.jpg (10180 просмотров) <a class='original' href='./download/file.php?id=15325&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.75 МБ)</a>

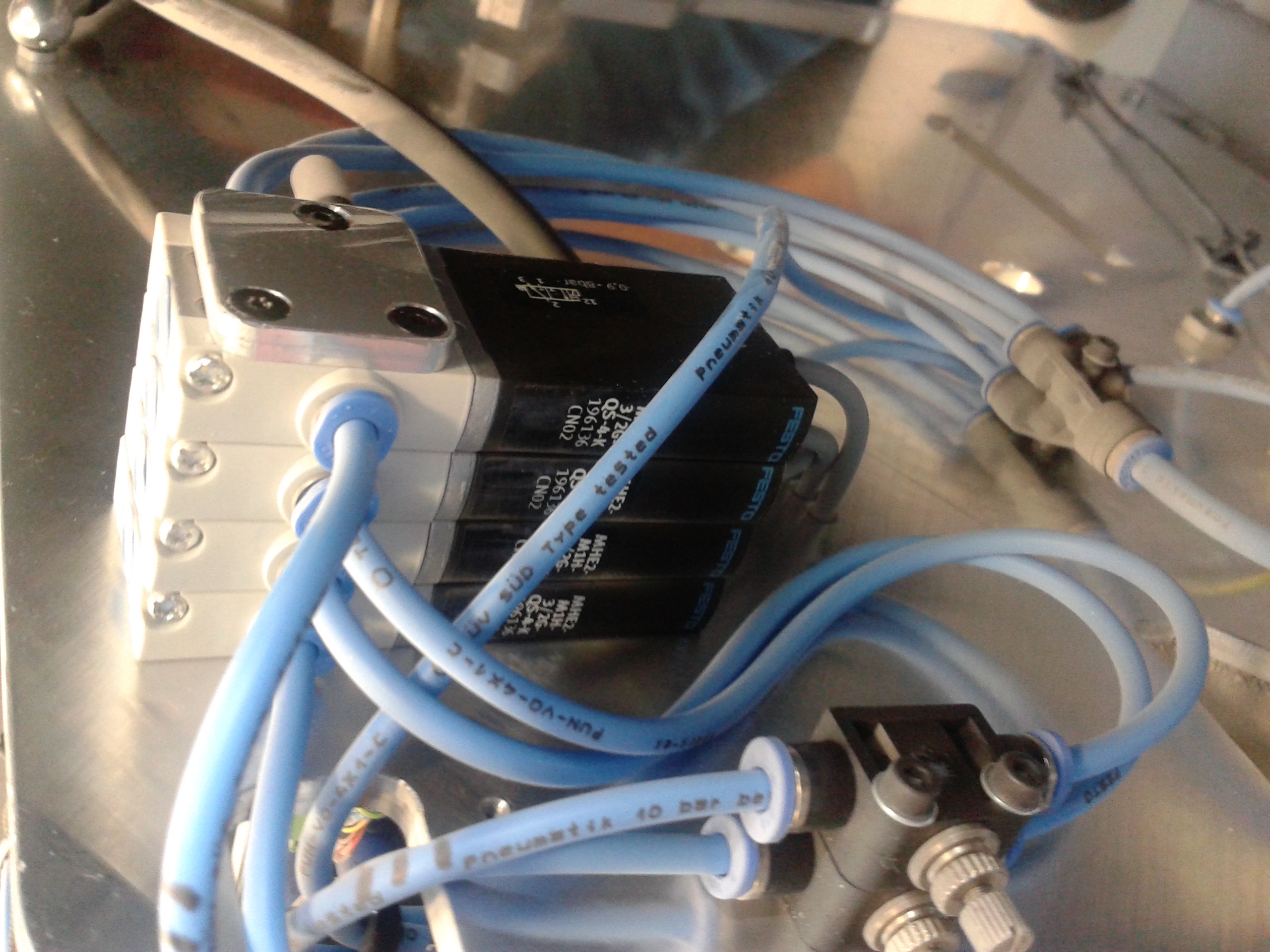

Пневмореле (10180 просмотров) <a class='original' href='./download/file.php?id=15326&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.74 МБ)</a>
Пневмореле

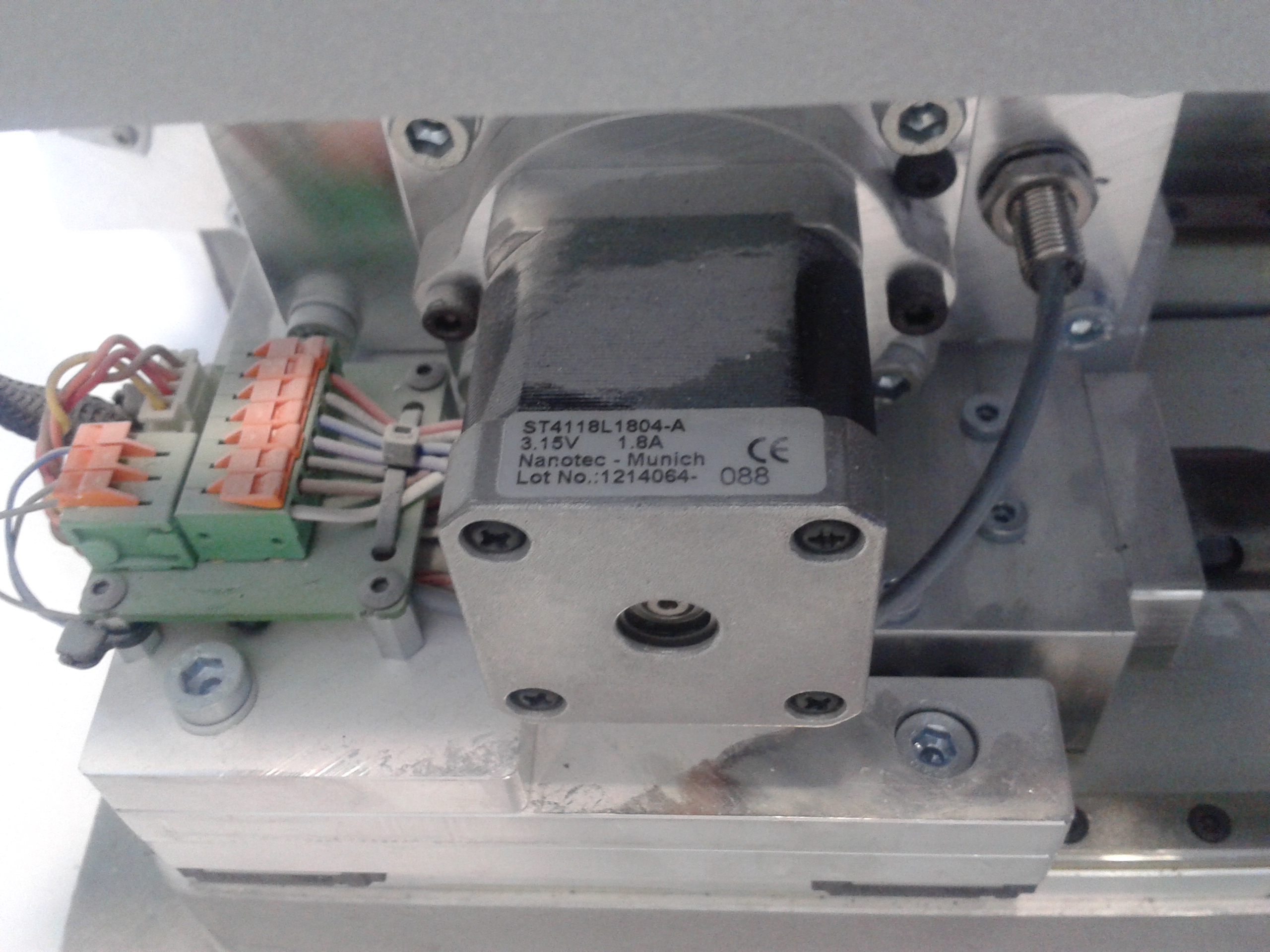

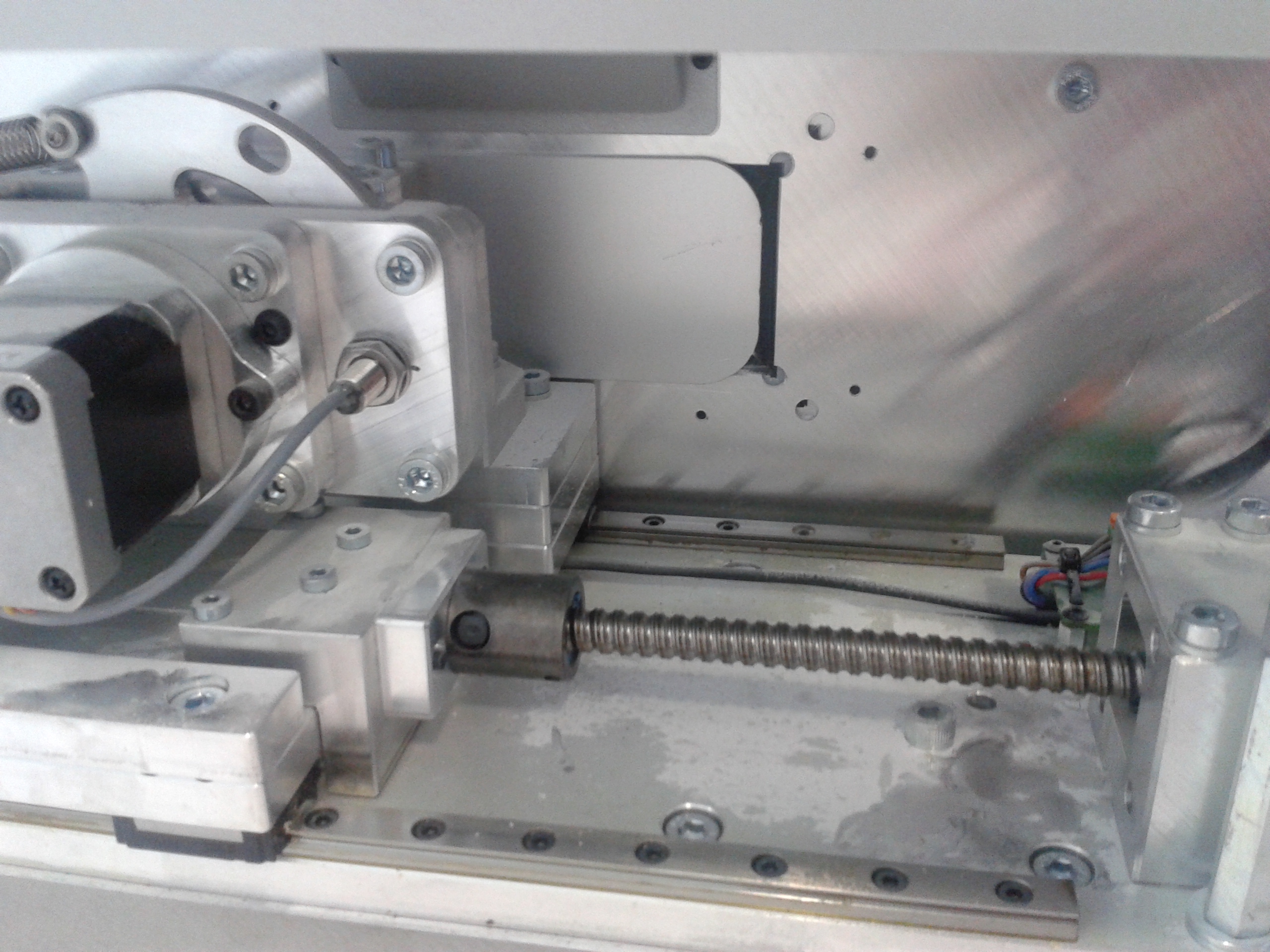

Шаговые движки. (10180 просмотров) <a class='original' href='./download/file.php?id=15327&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.62 МБ)</a>
Шаговые движки.

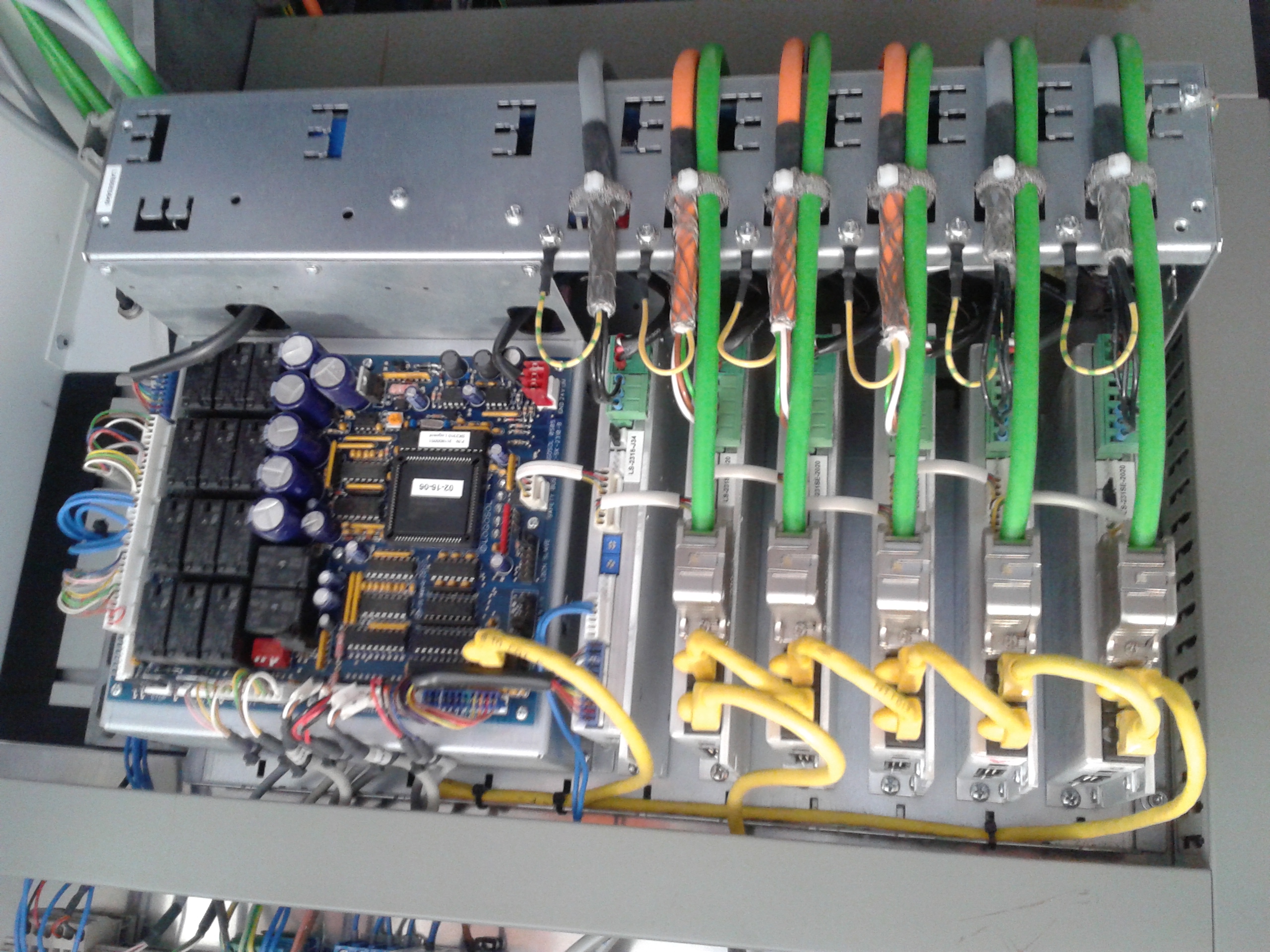

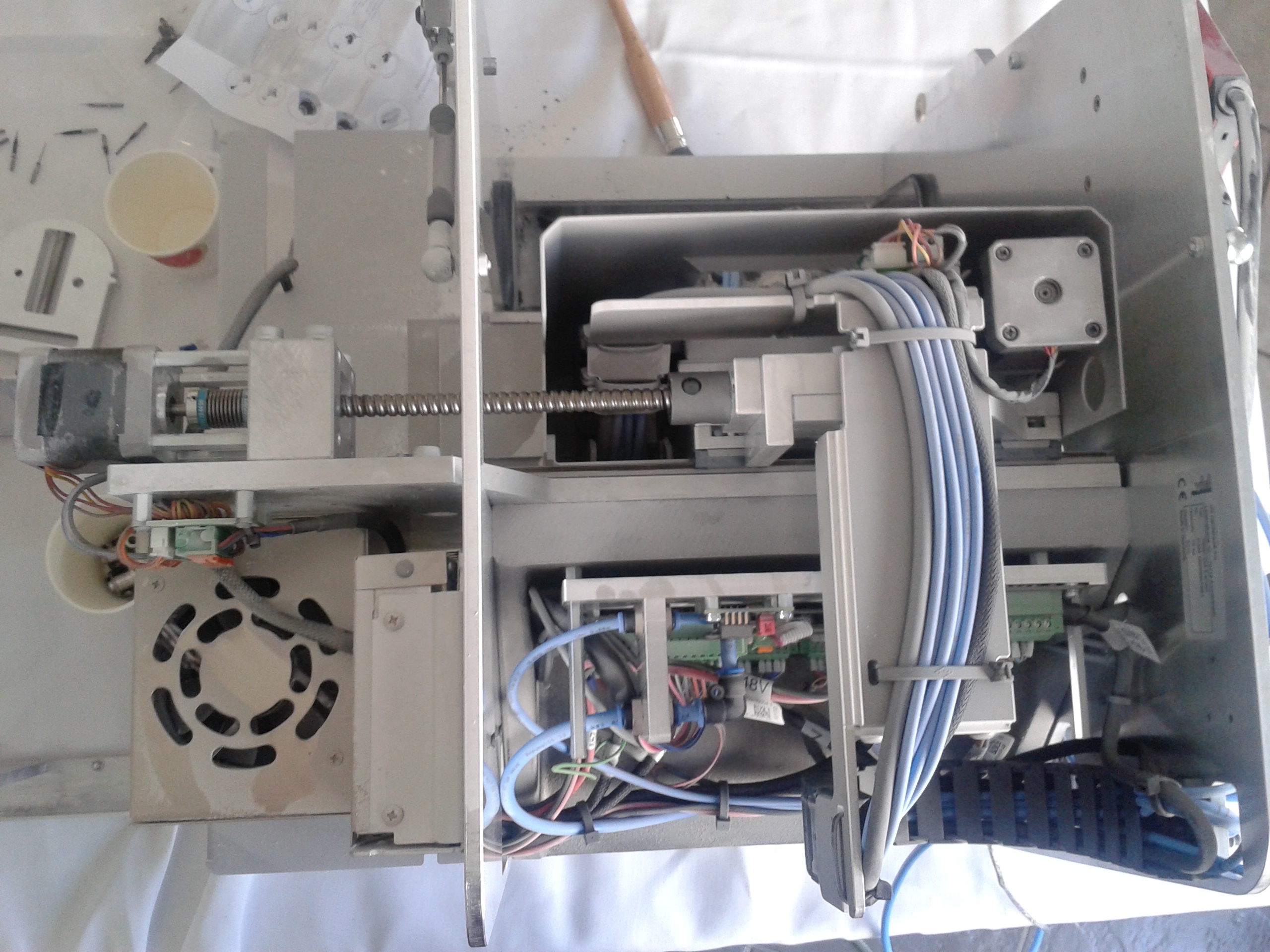

Электроника. (10180 просмотров) <a class='original' href='./download/file.php?id=15328&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.89 МБ)</a>
Электроника.

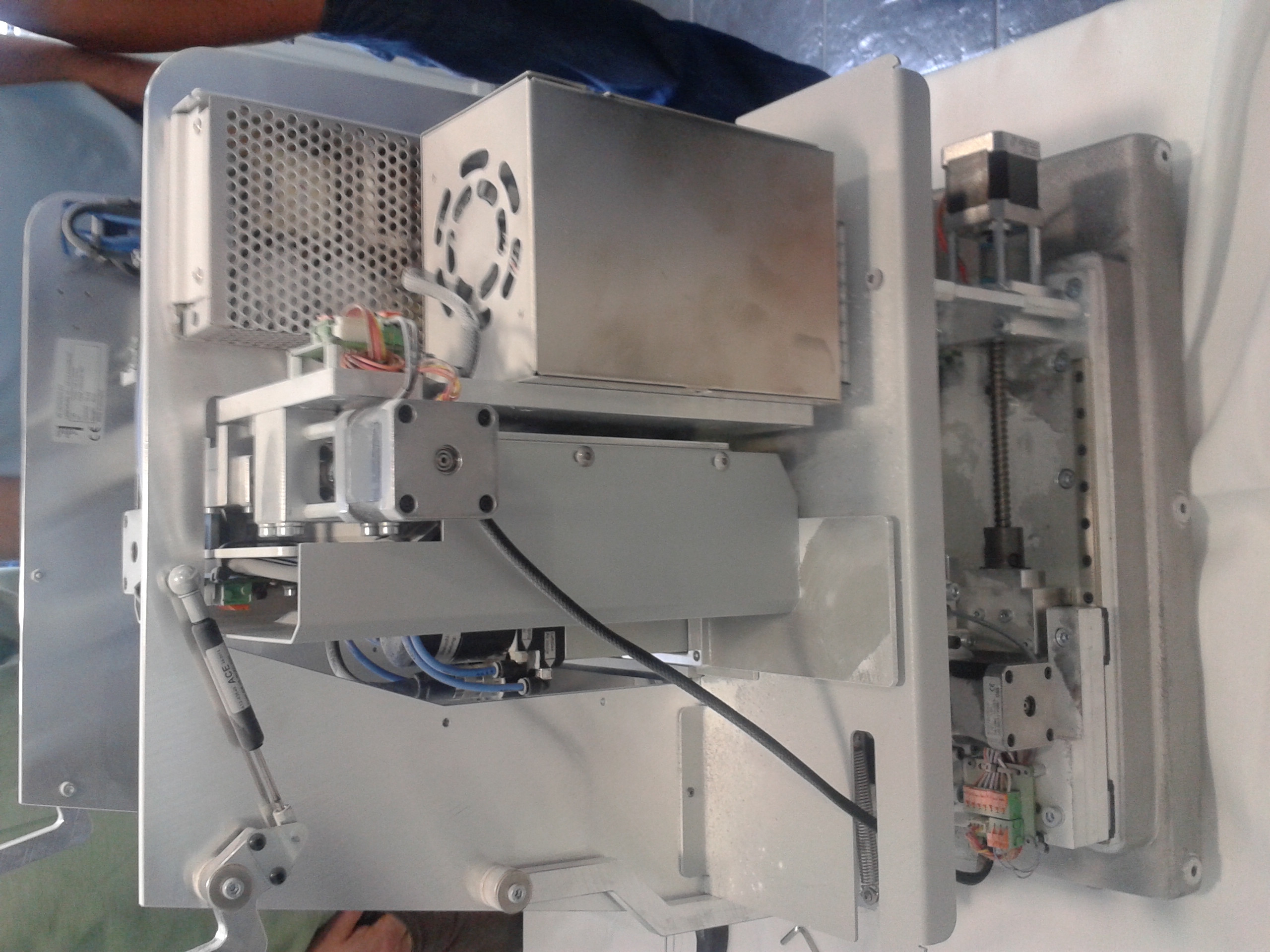

Вторая сторона. (10180 просмотров) <a class='original' href='./download/file.php?id=15329&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.67 МБ)</a>
Вторая сторона.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Чуть позже напишу про настройку и САМ и СUT проги.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение aftaev »

Поворотная ось на ремне? При фрезеровки она наверно фиксируется?
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение aftaev »

Станок похоже маде ин китай ?
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
aegis
Мастер
Сообщения: 3171
Зарегистрирован: 22 мар 2012, 06:59
Репутация: 1810
Настоящее имя: Михайло
Откуда: Україна, Конотоп=>Запоріжжя=>Харьків

Re: 2 станка - 2 решения.

Сообщение aegis »

Zirkonmill писал(а):(по словам поизводителя - так меньше перекосов изза расности КТР)
мда, а рельсы то стальные... 1й вариант больше нравится
нікому нічого не нав'язую.
Аватара пользователя
ukr-sasha
Мастер
Сообщения: 3401
Зарегистрирован: 21 мар 2011, 07:47
Репутация: 2180
Настоящее имя: Украинец Александр Григорьевич
Откуда: Киев, Украина
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение ukr-sasha »

Какой из двух точнее, быстрее?
Аватара пользователя
aegis
Мастер
Сообщения: 3171
Зарегистрирован: 22 мар 2012, 06:59
Репутация: 1810
Настоящее имя: Михайло
Откуда: Україна, Конотоп=>Запоріжжя=>Харьків

Re: 2 станка - 2 решения.

Сообщение aegis »

ukr-sasha, на первом сервы, на втором ЩД. ответ напрашивается сам собой;-)
нікому нічого не нав'язую.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

aftaev писал(а):Поворотная ось на ремне?
На каком станке?
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

aftaev писал(а):Станок похоже маде ин китай ?
Абижяищь, да. Вообще-то, что имас и айзел, что ВХФ известные во всем мире фошысткие производители станков ЧПУ.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

мда, а рельсы то стальные... 1й вариант больше нравится
Производитель сказал, что в силу очень маленького расстояния рельсов - очень незначительные отклонения через разницу КТР.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

ukr-sasha писал(а):Какой из двух точнее, быстрее?
Как ни парадоксально - маленький гораздо быстрее.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Теперь о калибровке:
Калибровка маленького станка идет с помощью специального калибровочного устройства. Специальный калибровочный пин вставляется в шпиндель, потом ходит по шарам на калибровочном устройстве, при этом оси двигаются и пр. В результате нужно поставить вместо диска устройство, калибровочный пин и просто нажать кнопку, прога все сделает сама.
Устройство калибровки на месте. (10141 просмотр) <a class='original' href='./download/file.php?id=15333&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.84 МБ)</a>
Устройство калибровки на месте.

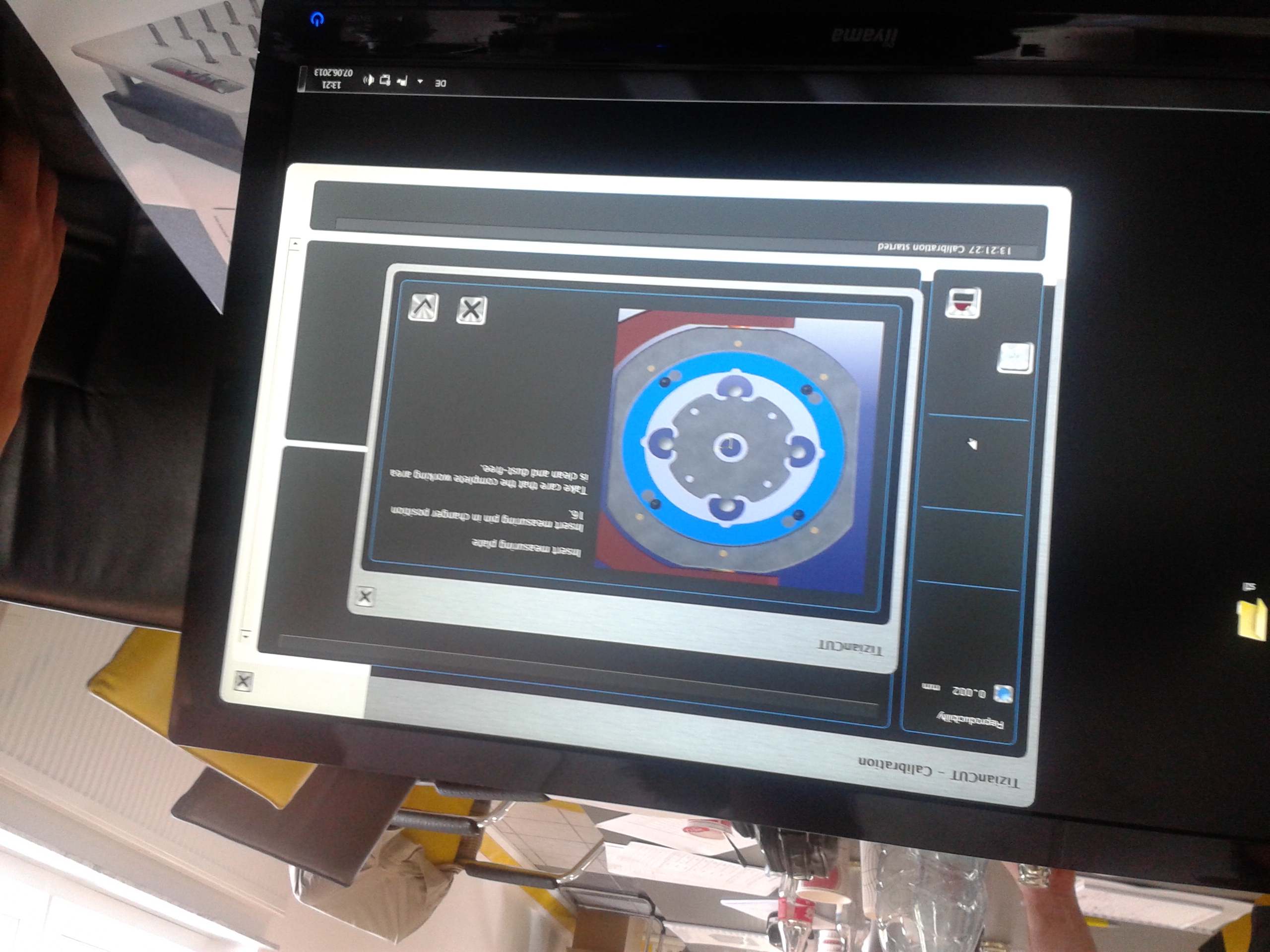

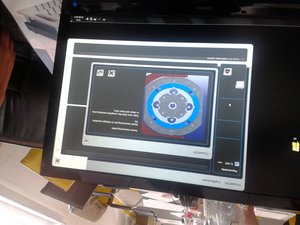

Прога, калибровка. (10141 просмотр) <a class='original' href='./download/file.php?id=15334&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.59 МБ)</a>
Прога, калибровка.
Чуть позже напишу и фотки вставлю решений на маленьком станке, от которых я просто обалдел. Парни думают так креативно, что кажется как же сам-то не догадался такое решеие принять.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение aftaev »

Zirkonmill писал(а):На каком станке?
на этом поворотка на ремне http://www.cnc-club.ru/forum/download/f ... &mode=view
Zirkonmill писал(а):Абижяищь, да. Вообще-то, что имас и айзел, что ВХФ известные во всем мире фошысткие производители станков ЧПУ
уж больно все на китаское похоже, ШВП явно не из дорогих.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Вряд ли ВХФ http://www.vhf.eu/ использует китайские направляющие и ШВП. При близком рассмотрении они очень хорошего качества.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

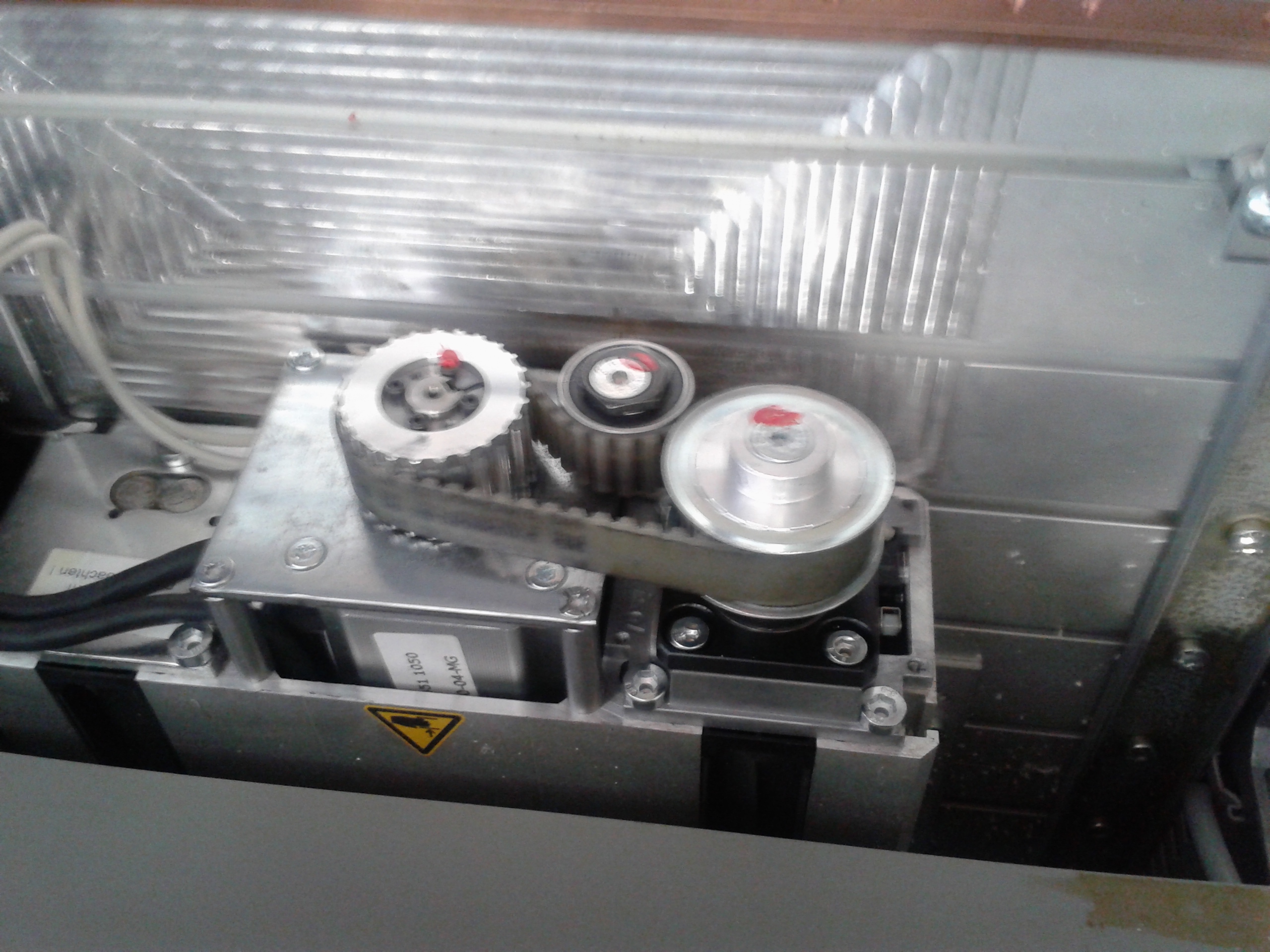

По поводу поворотки: За ремнем стоит редуктор, ибо мотор тоже серво (не знаю зачем).
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Ну и теперь о решениях: Начнем с тулченджера, он резиновый, станок сам сверлит специальным сверлом 2,8 мм себе отверстия в резиновых блоках, а потом в эти места вставляет 3 мм хвостовики фрез. И не надо никакой точной настроййки. Смотрите:

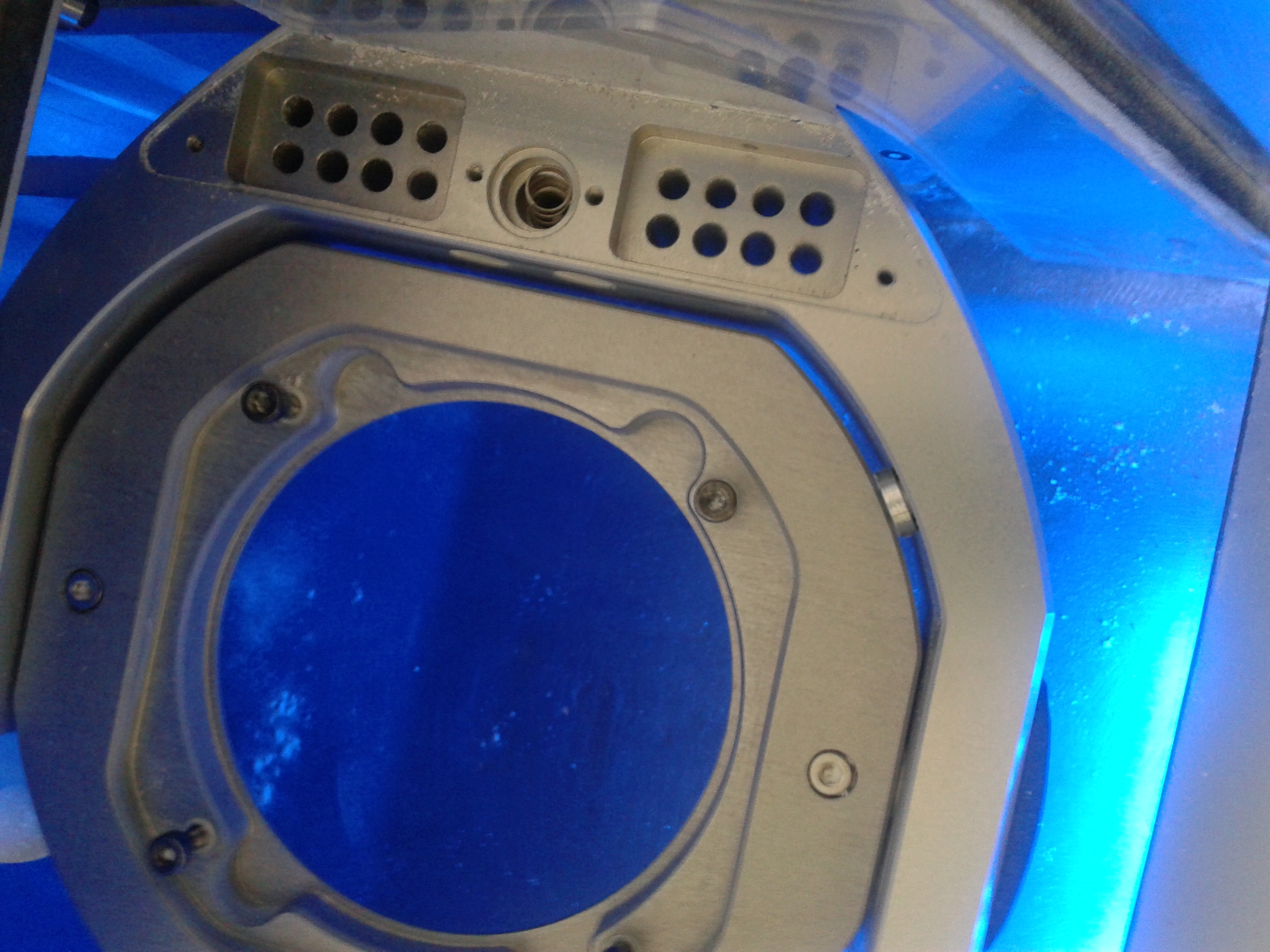

Открытый блок тулченджера. (10121 просмотр) <a class='original' href='./download/file.php?id=15335&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.66 МБ)</a>
Открытый блок тулченджера.

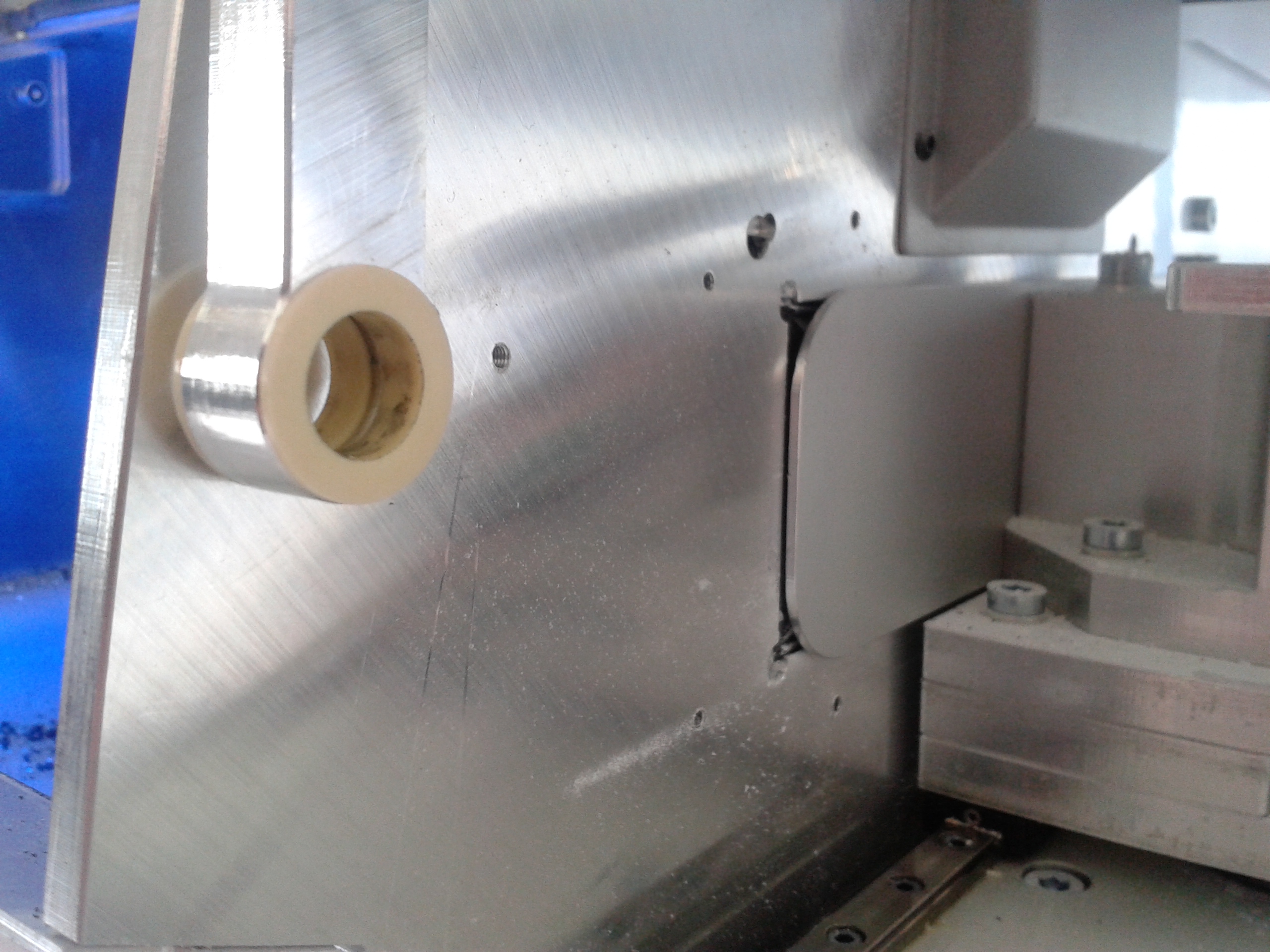

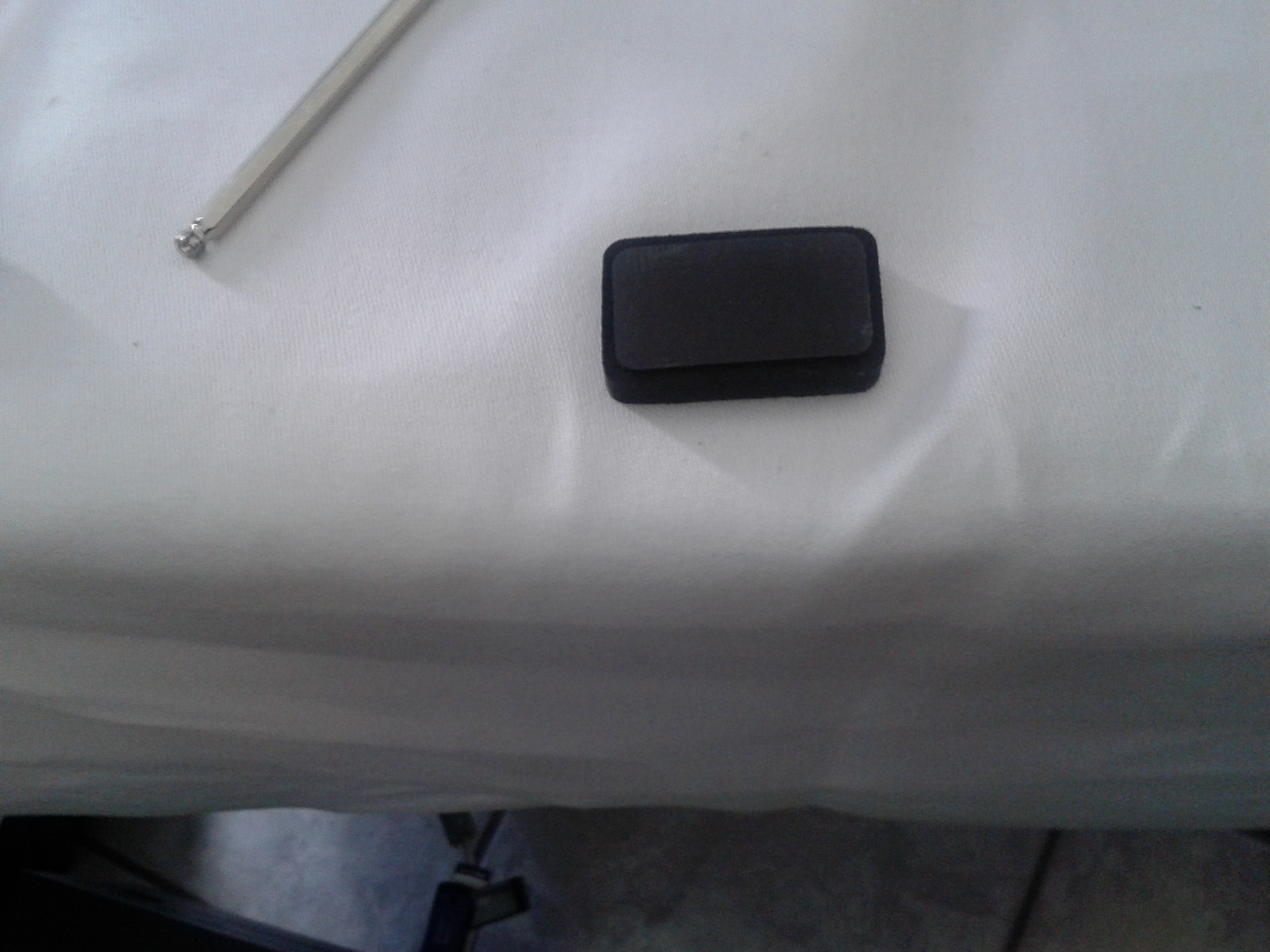

Резиновый блок тулченджера. (10121 просмотр) <a class='original' href='./download/file.php?id=15336&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.48 МБ)</a>
Резиновый блок тулченджера.
Перед сверлением, блоки на своих местах. (10121 просмотр) <a class='original' href='./download/file.php?id=15337&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.44 МБ)</a>
Перед сверлением, блоки на своих местах.

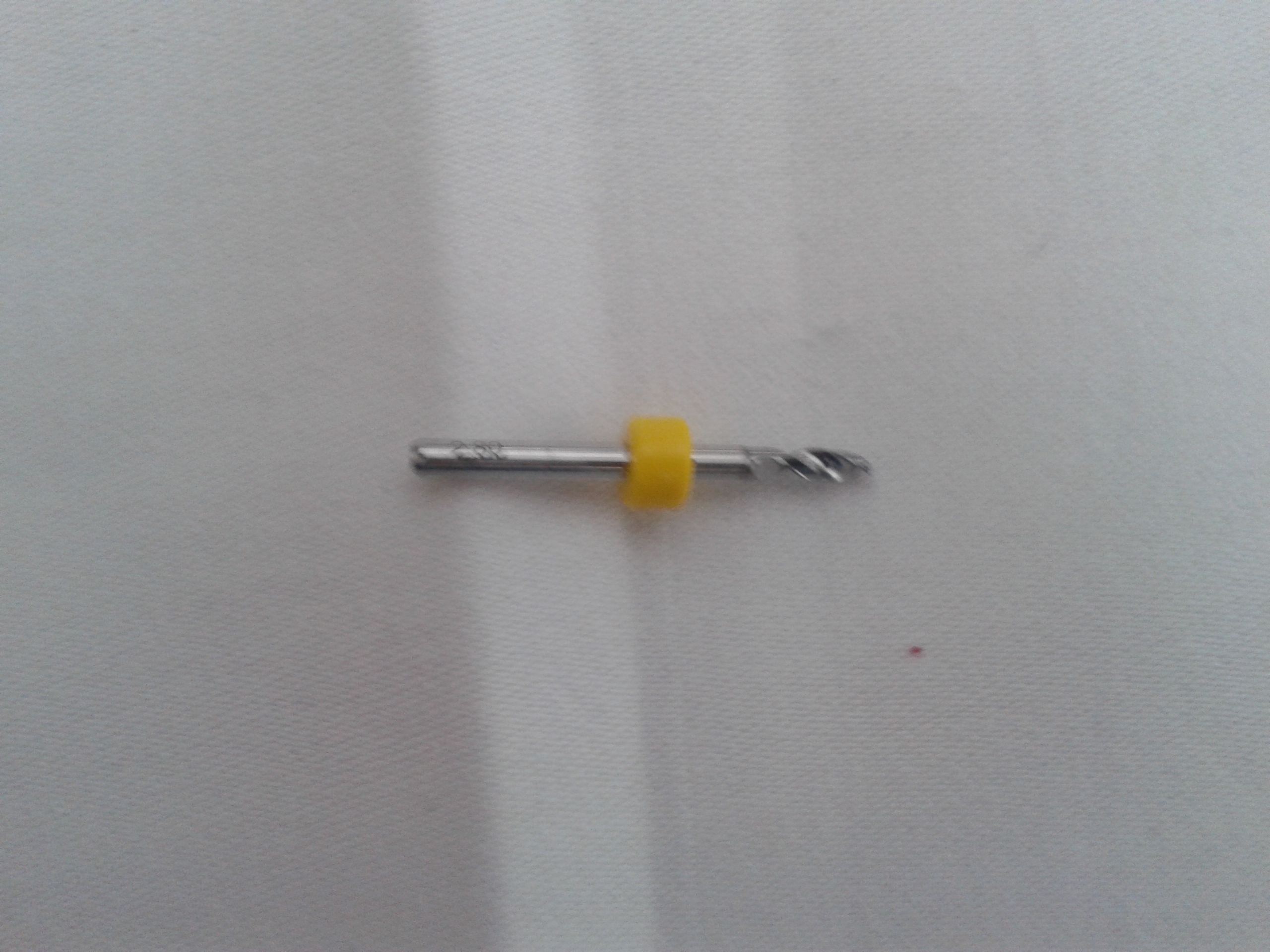

Сверло 2,8 мм (10121 просмотр) <a class='original' href='./download/file.php?id=15338&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.45 МБ)</a>
Сверло 2,8 мм
Тут виден готовый тулченджер. (10121 просмотр) <a class='original' href='./download/file.php?id=15339&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.84 МБ)</a>
Тут виден готовый тулченджер.
Гениально до примитивности. А главное недорого, 50 евро за тюльпан явно не очень гуд.
Так же и с моторами, расстояния минимизированы до предела, за счет этого не нужны дорогие сервы, хватает надежных шаговых, которые стоят на много дешевле. Теперь камера: Порскольку точат блоки прессованого оксида циркония - порошок лезет везде. В большом станке просто резинка на шпинделе, снизу никакой защиты. В маленьком - камера обработки полностью изолирована от остального пространства станка. Герметически закрывающаяся крышка, ось Х не на шптндель, а на заготовку идет. Ну и:

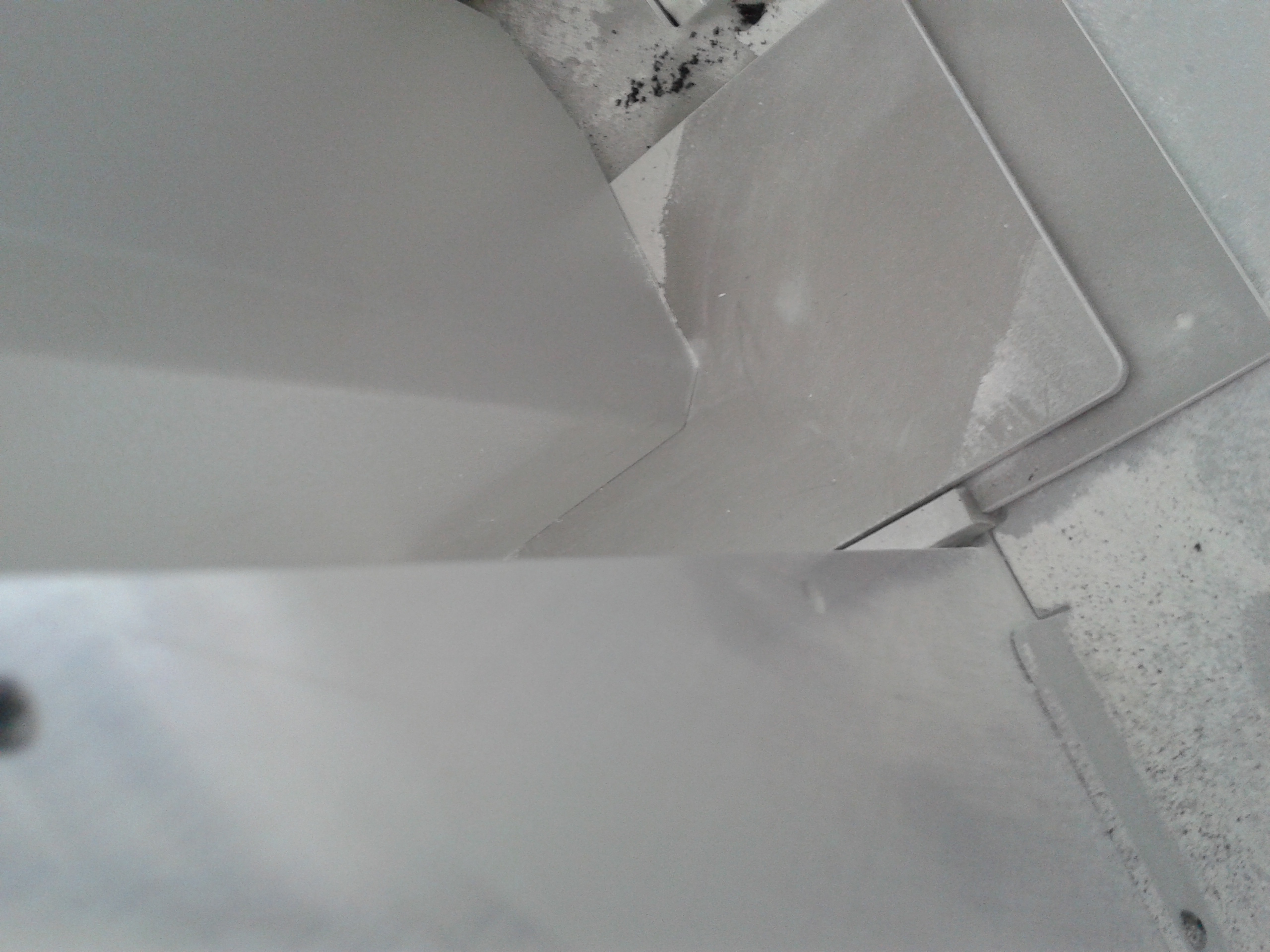

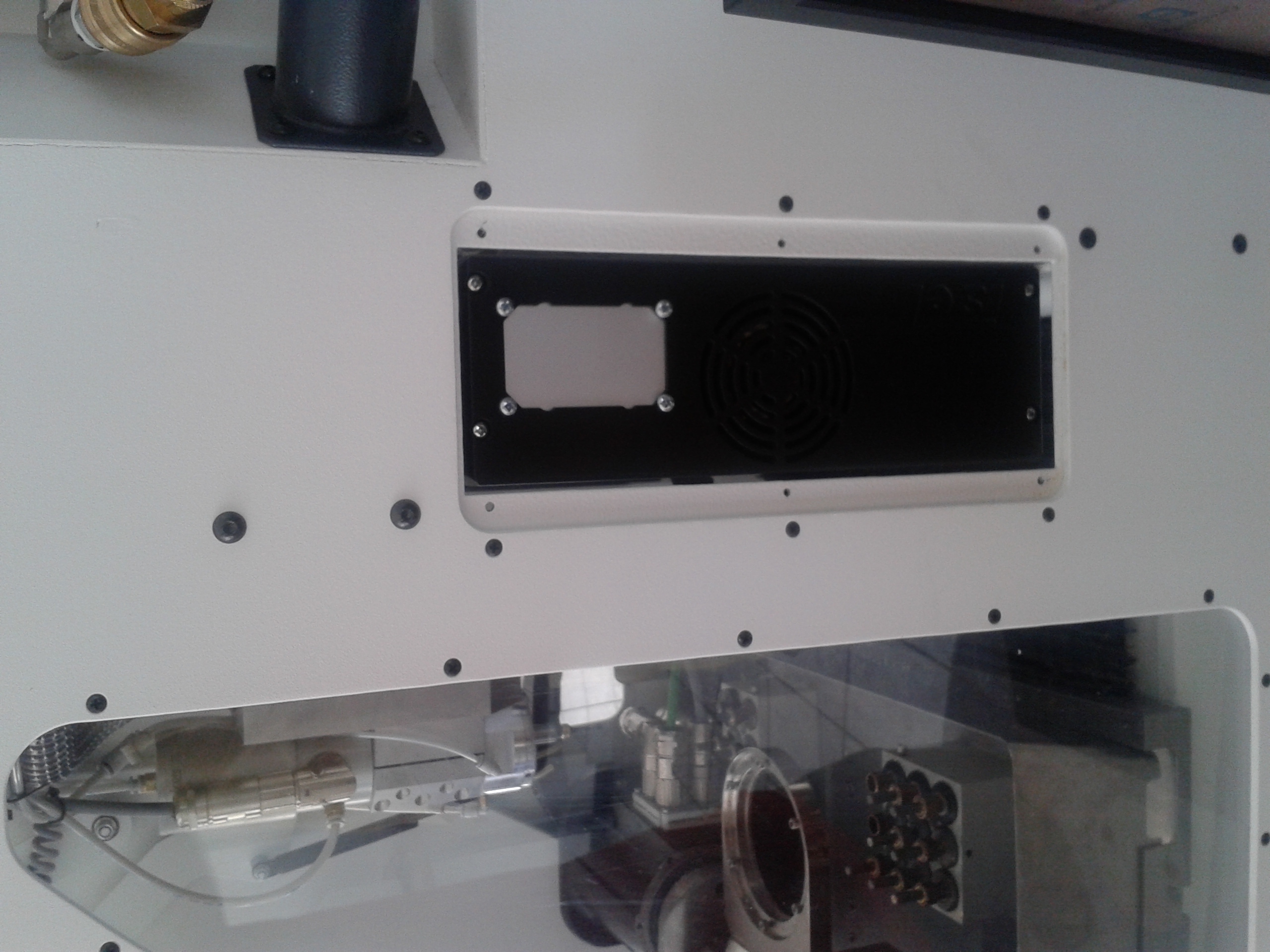

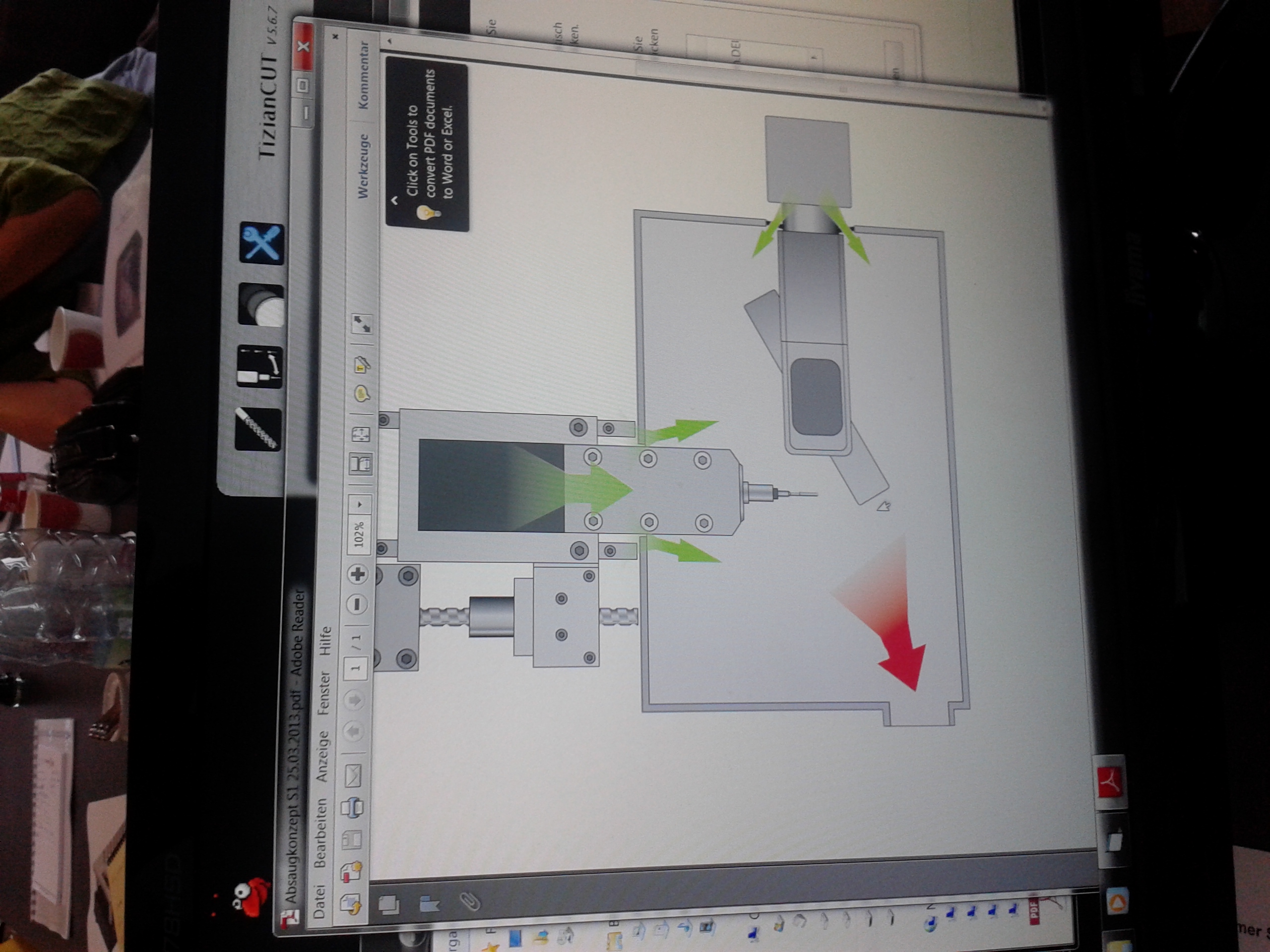

Концепция вытяжки. (10121 просмотр) <a class='original' href='./download/file.php?id=15340&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.4 МБ)</a>
Концепция вытяжки.

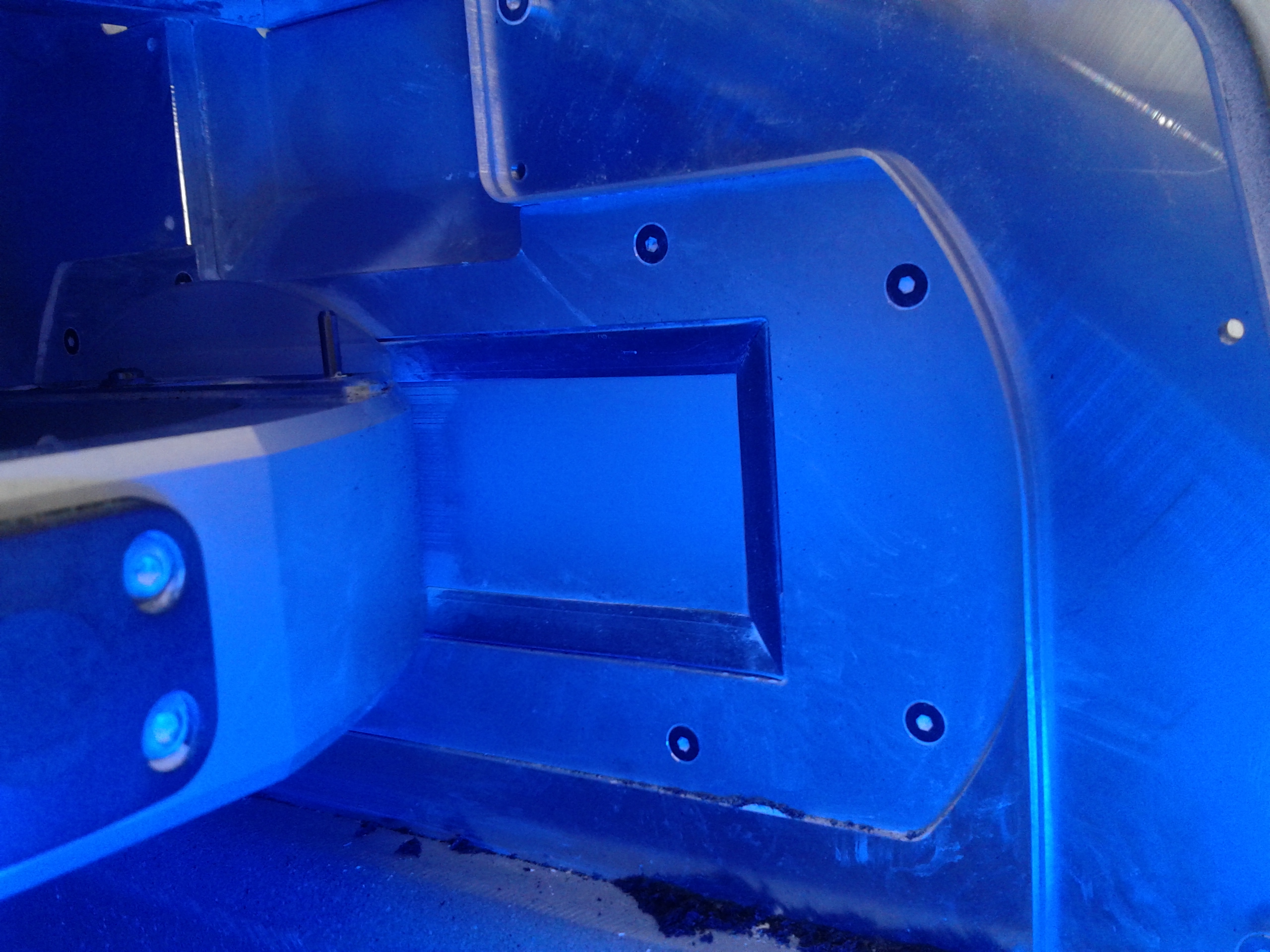

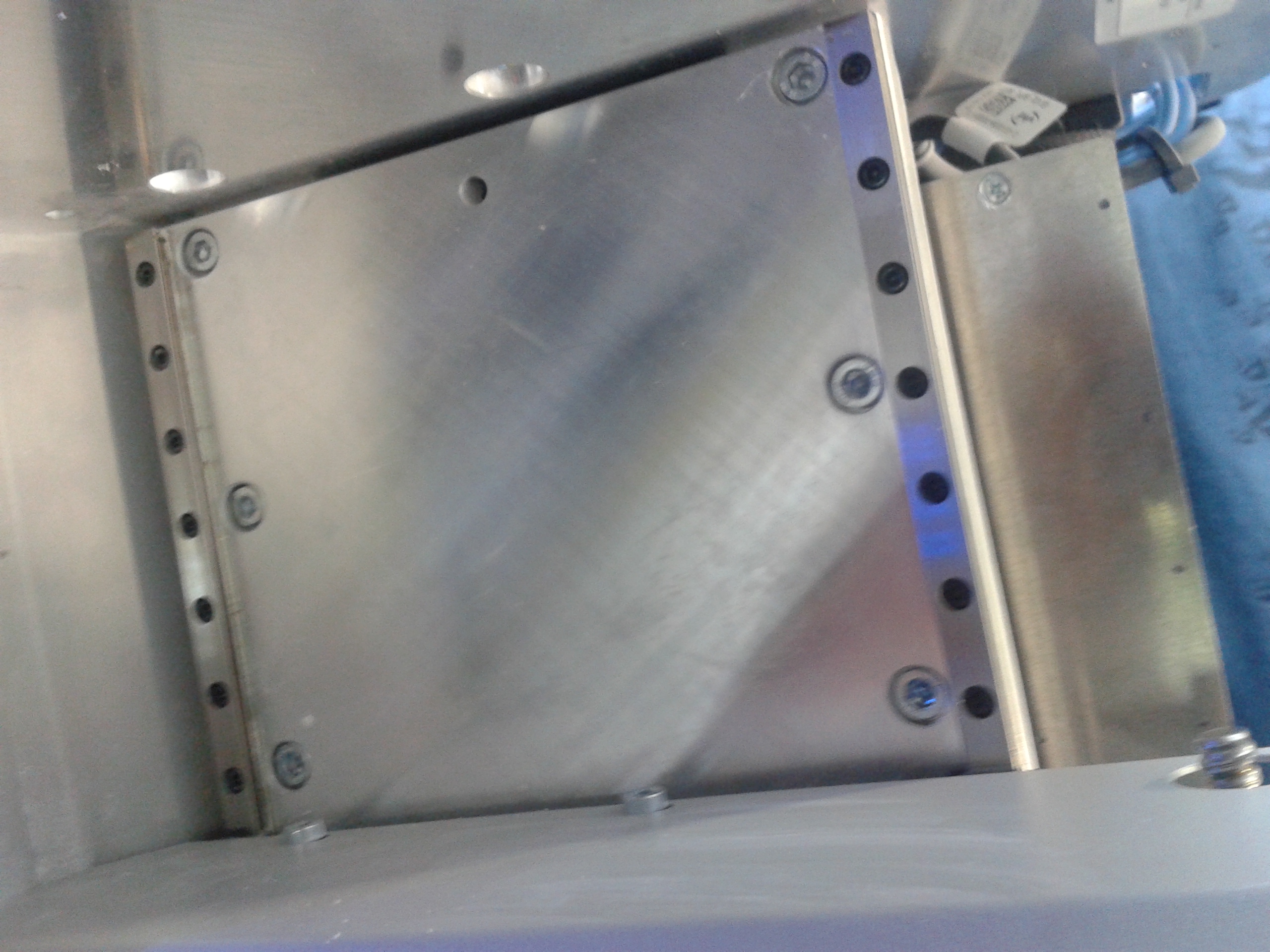

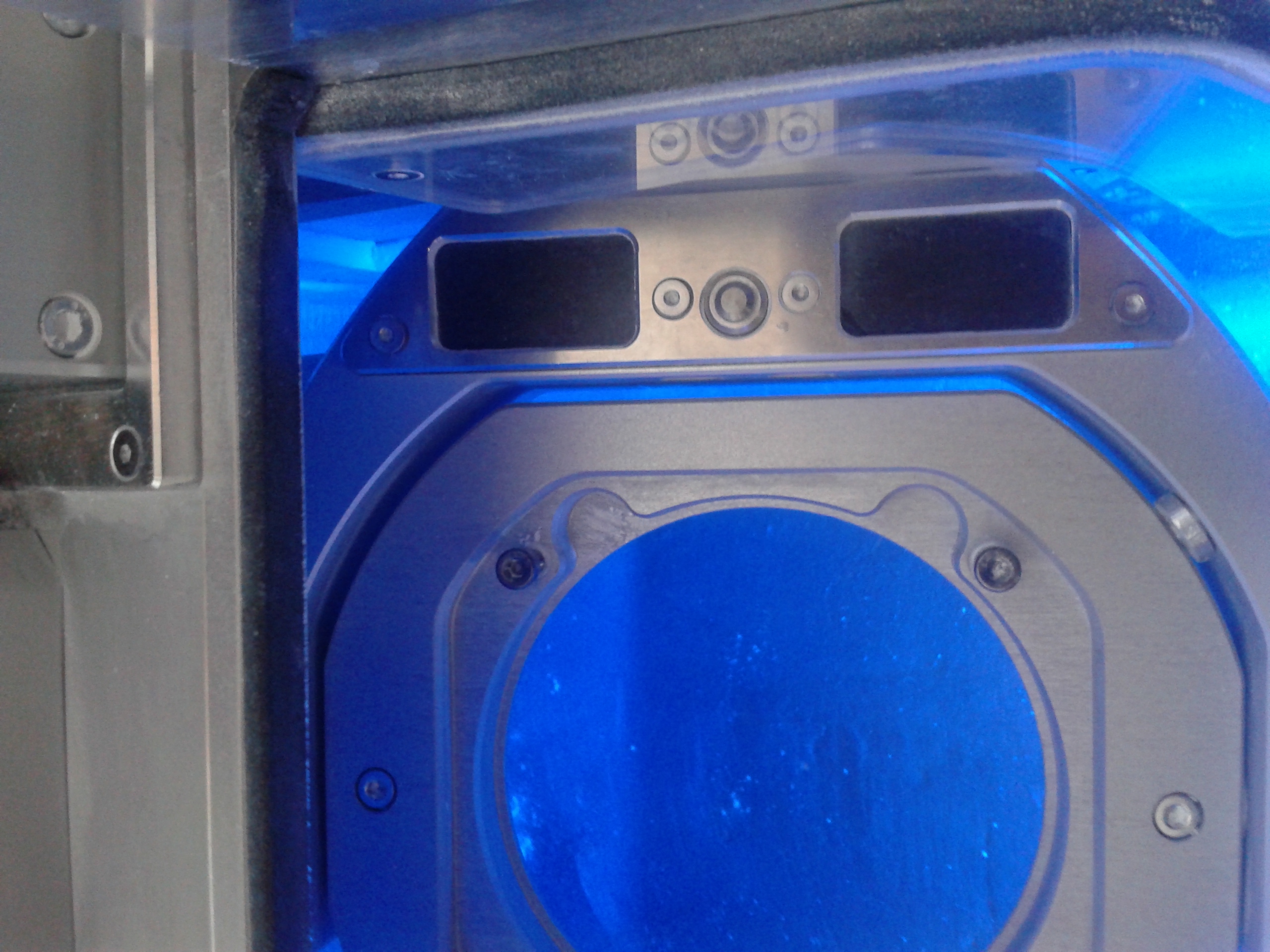

Герметизация оси Х изнутри камеры. (10121 просмотр) <a class='original' href='./download/file.php?id=15341&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.63 МБ)</a>
Герметизация оси Х изнутри камеры.

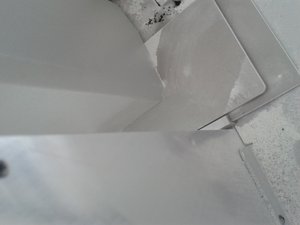

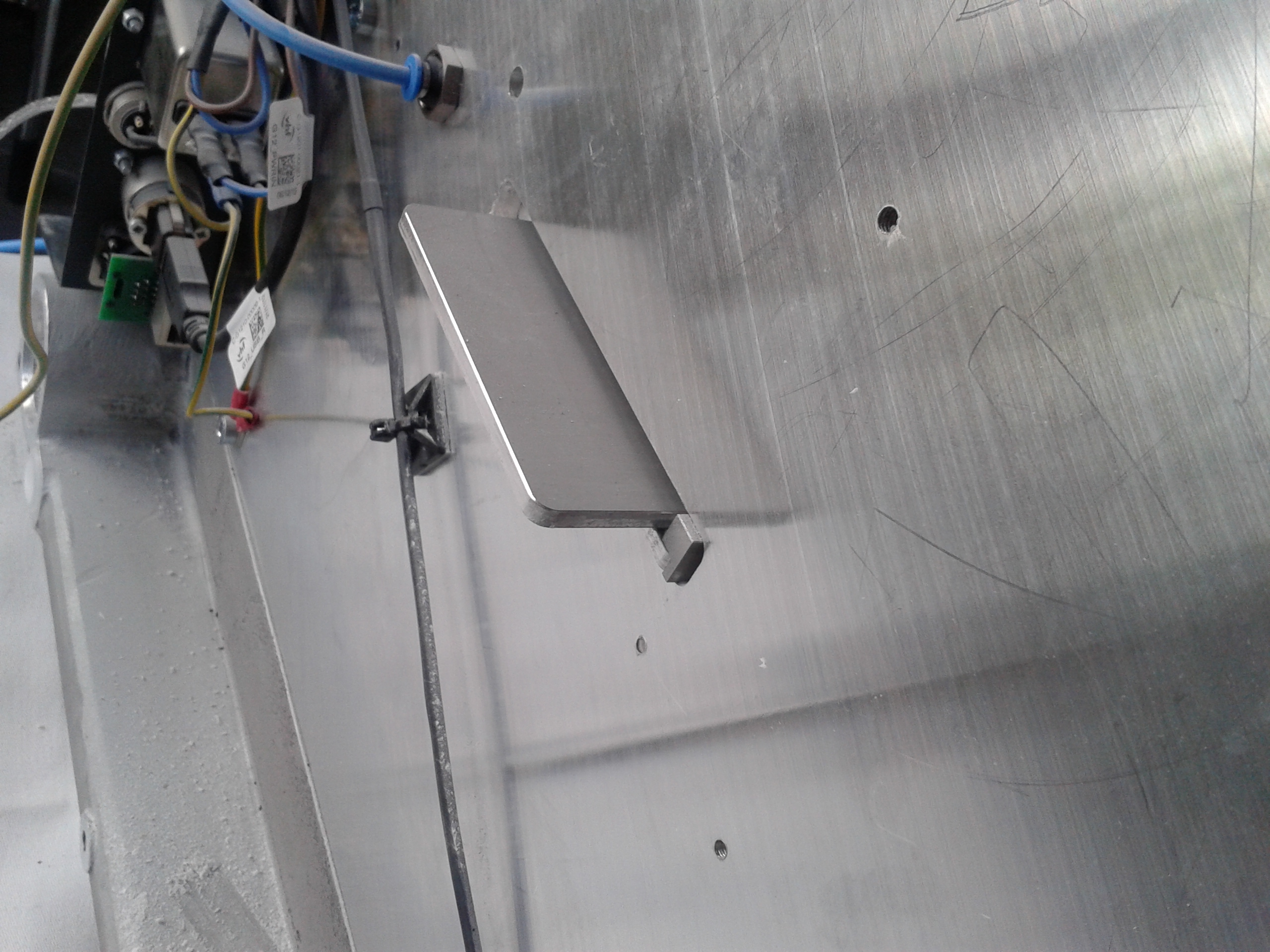

Снаружи. (10121 просмотр) <a class='original' href='./download/file.php?id=15342&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.54 МБ)</a>
Снаружи.

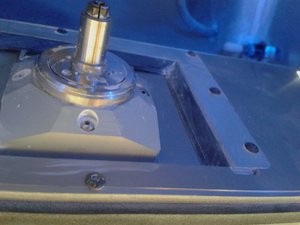

Герметизация оси Y изнутри камеры. (10121 просмотр) <a class='original' href='./download/file.php?id=15343&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.17 МБ)</a>
Герметизация оси Y изнутри камеры.
Снаружи. (10121 просмотр) <a class='original' href='./download/file.php?id=15344&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.41 МБ)</a>
Снаружи.
2013-06-07 13.58.29.jpg (10121 просмотр) <a class='original' href='./download/file.php?id=15345&sid=c89e55ff700b94aa3e8415a6c8399bd7&mode=view' target=_blank>Загрузить оригинал (1.65 МБ)</a>
Единственное условие: не работать с цирконом без пылесоса!
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

Теперь о точности: Маленький: повторяемость 0,003 мм. На большом, как ни странно, не указано в тех. данных точности повторяемости, и вообще точности не указано. Однако чисто по работе - разницы не видно.
Теперь о стратегиях: В большом станке ты сам пишешь стратегию, плюс можно взять стандартную. В маленьком все стоматологические работы поделены по стратегиям, и технику нужно просто выбрать вид работы. Прога сама определяет какую стратегию для какой поверхности выбирать (в зависимости от количества неровностей на единицу площади, в стоматологии это самый главный фактор). Станок так и назвали: Tizian Cut 5 Smart, он, собака, реально умный, защита от дурака полная, фреза никогда не сломается об держатель блоков (что случается довольно часто в большом станке).
Таким образом получается, что цена на станок меньше почти в 2 раза! За счет движков, алюминия, направляющих и размеров. Прога гораздо проще для юзера (зубного техника, который в стратегиях ни рыла не уха), калибровка вообще простая как водопроводный кран, а функционал такой же. Ваши аргументы, господа:
Последний раз редактировалось Zirkonmill 09 июн 2013, 19:33, всего редактировалось 1 раз.
Аватара пользователя
Zirkonmill
Мастер
Сообщения: 209
Зарегистрирован: 27 ноя 2012, 15:02
Репутация: 2
Контактная информация:

Re: 2 станка - 2 решения.

Сообщение Zirkonmill »

И еще: измеритель размера фрезы работает не на замыкание, а на размыкание (!) контакта, что обеспечивает большую точность.
Ответить

Вернуться в «Станки»
