Просто фото инструмента
Не нашел подходящей темы, решил создать
Не все работают новым дорогим инструментом, да и не все вообще плотно с ним связаны (я допустим вообще наладчик по ремонту электрооборудования станков с ЧПУ и с самой работой на станке не связан), поэтому некоторые вещи порой удивляют, может еще кому будет интересно...

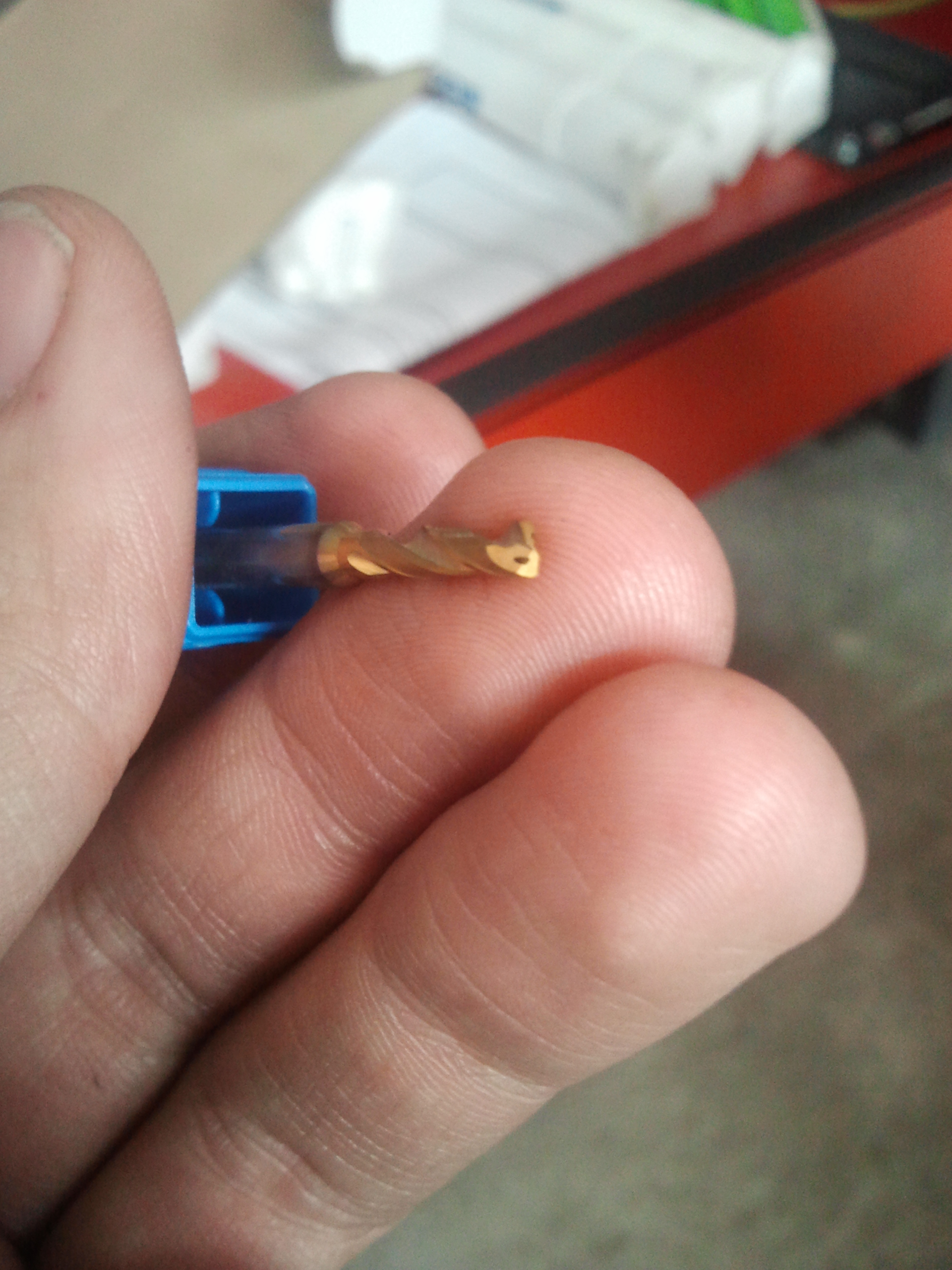

В общем пришло с новым станком и куча нового инструмента SECO... Весь перетряхивать времени особо не было, но некоторые вещи весьма впечатлили.
Допустим я видел сверла с каналами для подачи СОЖ к режущей кромке, но все они были большие. Не такие как это: Диаметр 2,9 кажется... Чем их делают? Эрозия?
Завтра буду там ошиваться, может еще чего интересного сфоткаю...
Не все работают новым дорогим инструментом, да и не все вообще плотно с ним связаны (я допустим вообще наладчик по ремонту электрооборудования станков с ЧПУ и с самой работой на станке не связан), поэтому некоторые вещи порой удивляют, может еще кому будет интересно...
В общем пришло с новым станком и куча нового инструмента SECO... Весь перетряхивать времени особо не было, но некоторые вещи весьма впечатлили.
Допустим я видел сверла с каналами для подачи СОЖ к режущей кромке, но все они были большие. Не такие как это: Диаметр 2,9 кажется... Чем их делают? Эрозия?
Завтра буду там ошиваться, может еще чего интересного сфоткаю...
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
да скорее всего на супердрелях. Купил трубки для супердрель, самая маленькая 0,15мм. Трубка выглядит как человеческий волосN1X писал(а):Чем их делают? Эрозия?
https://www.youtube.com/watch?v=1ETNnFVOL_U
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- N1X
- Мастер
- Сообщения: 3653
- Зарегистрирован: 16 фев 2015, 21:19
- Репутация: 1645
- Настоящее имя: Владимир
- Откуда: Беларусь, Гомель
- Контактная информация:
Re: Просто фото инструмента
Интересно только как эту трубку в спираль профилируют...
- ukr-sasha
- Мастер
- Сообщения: 3401
- Зарегистрирован: 21 мар 2011, 07:47
- Репутация: 2180
- Настоящее имя: Украинец Александр Григорьевич
- Откуда: Киев, Украина
- Контактная информация:
Re: Просто фото инструмента
Смею предположить, что сначала в цилиндре делают отверстия, а затем спираль формируют.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
В центре сверла/фрезы почти до низу идет центральный канал, до кончика инструмента 5-10мм канал делится на 2-3-4(сколько зубов у инструмента). Похоже это на Y только перевернутом видеN1X писал(а):Интересно только как эту трубку в спираль профилируют...
Возьми проволочку потыкай в отверстия, сразу поймешь
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
На верхнем фото Re: Восстановление токарного 16К20Т1 ЧПУ #2169 сверло Udrill На вид просверлено вроде как по спирали, а на самом деле канал ровный
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
Здесь на видео видны каналы у сверла Udrill. Можно подумать идут они по спирали, а там центральный канал + внизу разветвления к каждой пластинке
https://www.youtube.com/watch?v=TDMFmBKXxiU
https://www.youtube.com/watch?v=TDMFmBKXxiU
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- NightV
- Почётный участник
- Сообщения: 6599
- Зарегистрирован: 30 дек 2011, 09:14
- Репутация: 2279
- Настоящее имя: Владимир Айрапетян
- Откуда: Israel
- Контактная информация:
Re: Просто фото инструмента
это у тебя юдрил не правильныйaftaev писал(а):а там центральный канал

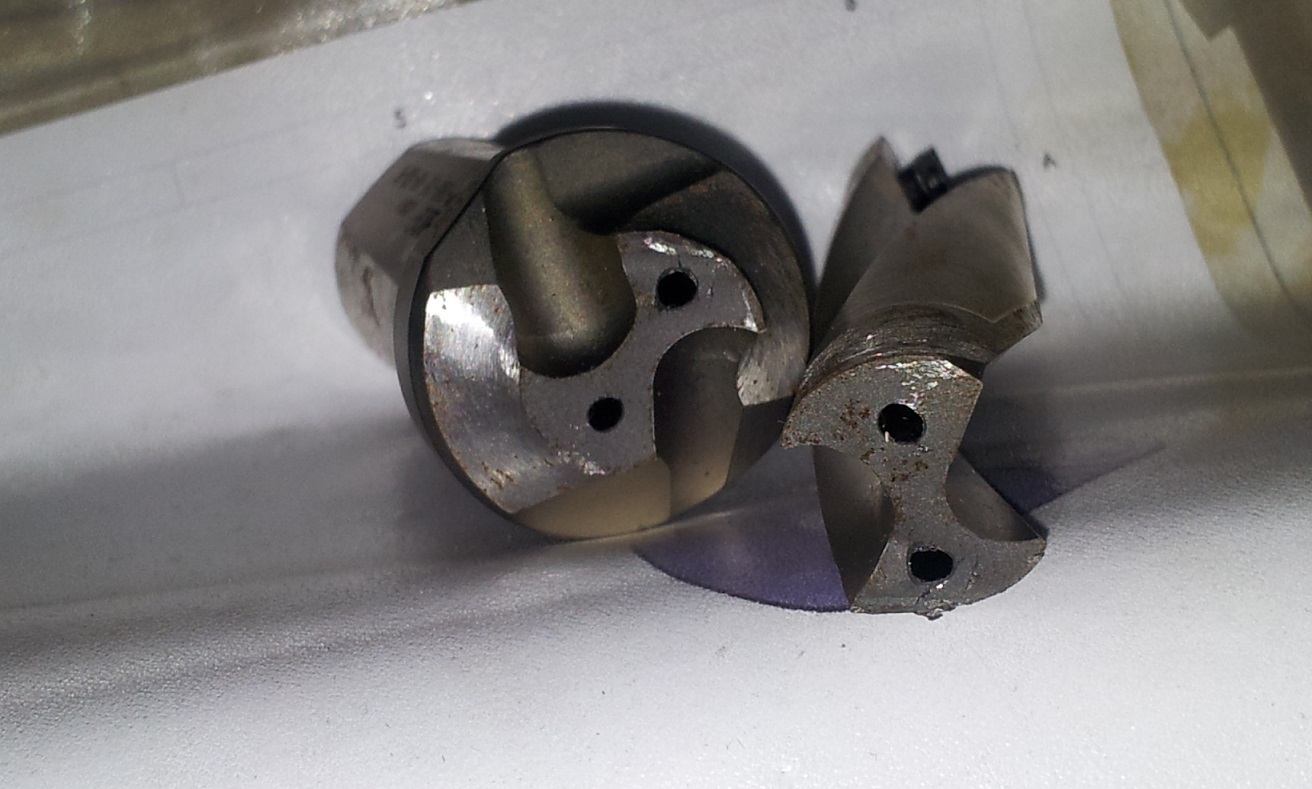

вот, сходил (не поленился) нашел юдрил, который я угрохал пару лет назад, обломил шейку у основания.. скока говориш отверстий?
Всё просто! если знаешь КАК!
- N1X
- Мастер
- Сообщения: 3653
- Зарегистрирован: 16 фев 2015, 21:19
- Репутация: 1645
- Настоящее имя: Владимир
- Откуда: Беларусь, Гомель
- Контактная информация:
Re: Просто фото инструмента
+1, из попы выходят 2 канала... А вот насчет прямые или нет - проверю, может действительно показалось... Наверное таки прямые, слишком круто было бы их еще заворачивать...
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
На коротких инструментах когда спираль позволяют делают отверстия прямые, как у тебя. А было бы сверло 5хD завивка скорее была пару витков, вот тогда центральный канал + ответвленияNightV писал(а):вот, сходил (не поленился) нашел юдрил, который я угрохал пару лет назад, обломил шейку у основания.. скока говориш отверстий?
N1X, у тебя на фото похоже монолитка (порошковая металлургия). Наверно можно при формировании заготовки положить какой нибудь материал для образования каналов, а потом его после запекания вытравить или он сам при запекании выгорит
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- NightV
- Почётный участник
- Сообщения: 6599
- Зарегистрирован: 30 дек 2011, 09:14
- Репутация: 2279
- Настоящее имя: Владимир Айрапетян
- Откуда: Israel
- Контактная информация:
Re: Просто фото инструмента
проверил, завернутые. юдрил ISCAR, с двумя пластинками, 19мм на 100мм длиннойN1X писал(а):слишком круто было бы их еще заворачивать..
Всё просто! если знаешь КАК!
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
Запекают порошки около 1000-1500 град. Если при формировании заготовки положить проволоку из меди или алюминия, потом в форму засыпать порошок, спрессовать и запечь. Медь или Ал расплавятся и вытекут и останется канал. У заготовки имеется ключик для правильной ориентации его в заточном станке чтобы не пропилить не там где нужно
Примерно по такой технологии можно делать много инструмента и не сверлякать его потом
Примерно по такой технологии можно делать много инструмента и не сверлякать его потом
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
посмотрел на твои фотки при большем масштабе, там или так сломано что кажется овальным или действительно отверстия овальные и не правильной формы. Значит не сверлят, а делают при формировании заготовкиNightV писал(а):проверил, завернутые.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
На видео 1:25м сверло диаметром 5мм и 30D (тобишь длина 30 диаметров) и есть два канала, такое задолбаешься супердрелью сверлякать
https://www.youtube.com/watch?v=8avkGu1Nk8M
https://www.youtube.com/watch?v=8avkGu1Nk8M
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- NightV
- Почётный участник
- Сообщения: 6599
- Зарегистрирован: 30 дек 2011, 09:14
- Репутация: 2279
- Настоящее имя: Владимир Айрапетян
- Откуда: Israel
- Контактная информация:
Re: Просто фото инструмента
специально масштаб только на 50% уменьшил, так и думал что кто-то будет рассматриватьaftaev писал(а):посмотрел на твои фотки при большем масштабе
так... уже 3 раза за день.... угадал пальцем в небо... уже не смешно
Всё просто! если знаешь КАК!
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Просто фото инструмента
теперь очередь за N1X, сломать эту фрезу и посмотреть какие там каналы
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
- at90
- Мастер
- Сообщения: 659
- Зарегистрирован: 08 окт 2011, 23:22
- Репутация: 173
- Контактная информация:
Re: Просто фото инструмента
Стержни для сверел сразу идут с каналами. Как то хитро спекают.
Фрезы для чпу www.carbidetools.ru
- megagad
- Почётный участник
- Сообщения: 3207
- Зарегистрирован: 05 апр 2014, 18:57
- Репутация: 712
- Откуда: Реуспублика Крым, Бахчисарай.
- Контактная информация:
Re: Просто фото инструмента
Вопрос не очень по теме но где-то рядом - у вас свёрла СЕКО "ОСТРЫЕ"?? Или режущая грань имеет радиусную кромку(хоть и мелкую, но всёже)???N1X писал(а):В общем пришло с новым станком и куча нового инструмента SECO...
Ибо имею пару свёрл секо - вроде и покрыти не повреждено(жёлтенькие), и "переточки" не видно, но на ощупь ТУПЫЕ и под микроскопом острой грани не видно - их страшно в станок ставить. Вот и хотелось-бы узнать - так и должно быть?
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Причинять добро, наносить пользу и подвергать ласке.
- Nick
- Мастер
- Сообщения: 22776
- Зарегистрирован: 23 ноя 2009, 16:45
- Репутация: 1735
- Заслуга: Developer
- Откуда: Gatchina, Saint-Petersburg distr., Russia
- Контактная информация:
Re: Просто фото инструмента
Срочно в казино бежать надо!NightV писал(а):так... уже 3 раза за день.... угадал пальцем в небо... уже не смешно
- Predator
- Мастер
- Сообщения: 9583
- Зарегистрирован: 18 июл 2013, 18:26
- Репутация: 2531
- Контактная информация:
Re: Просто фото инструмента
Ага, сорвать куш и в КанадуNick писал(а):Срочно в казино бежать надо!
