все о Renishaw

Сообщение aftaev »

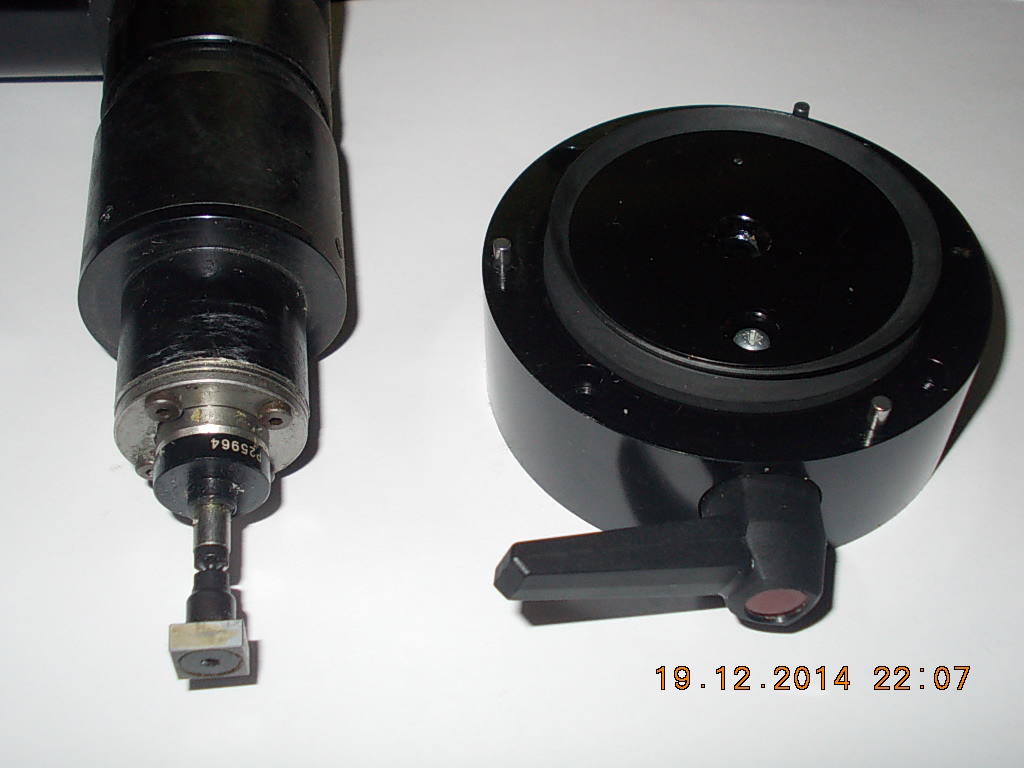

Купил Renishaw для токарного
DSCN2757.JPG (12626 просмотров) <a class='original' href='./download/file.php?id=38700&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (231.1 КБ)</a>

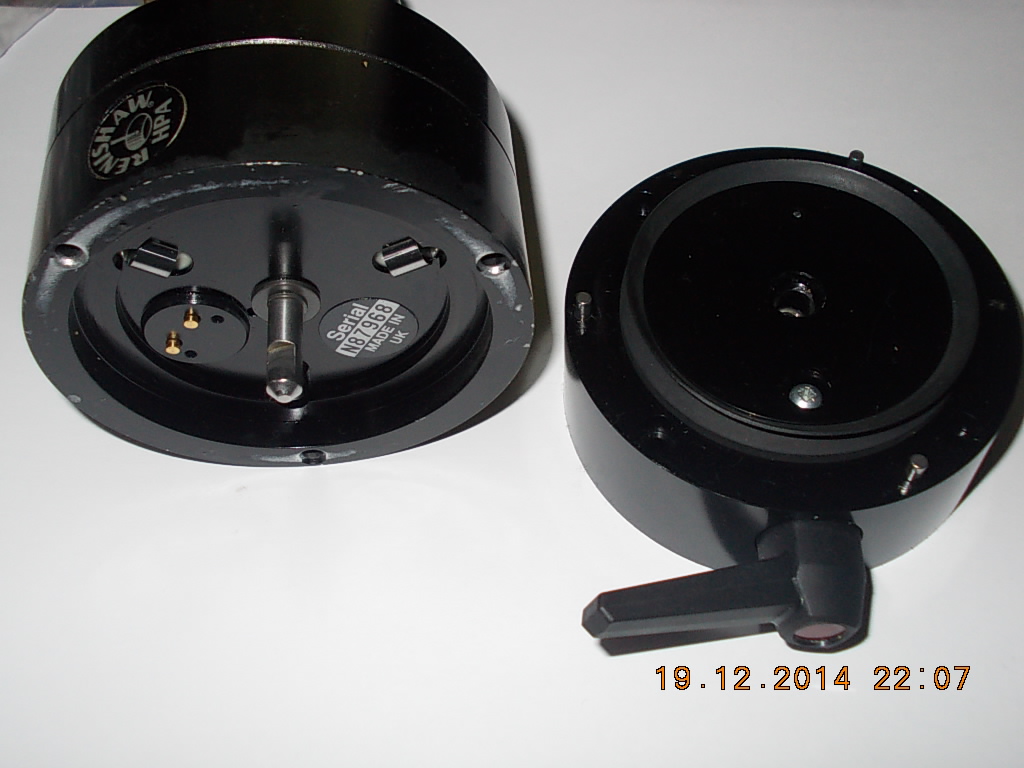

Коннекторов/разъемов для подключения нет. Если повернуть ручку снимается "крышечка" у основания под ней контакты. Крышка имеет пыльник резиновый.
DSCN2760.JPG (12626 просмотров) <a class='original' href='./download/file.php?id=38701&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (242.27 КБ)</a>
Крышечка и вид самого датчика
DSCN2761.JPG (12626 просмотров) <a class='original' href='./download/file.php?id=38702&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (238.53 КБ)</a>
Мануалов по применению особо не нашел. Видео вообще не нашел.

Если правильно понимаю это "ручной" измеритель инструмента. На станке устанавливается неподвижная база. Когда нужно поставили руку, измерил, снял.

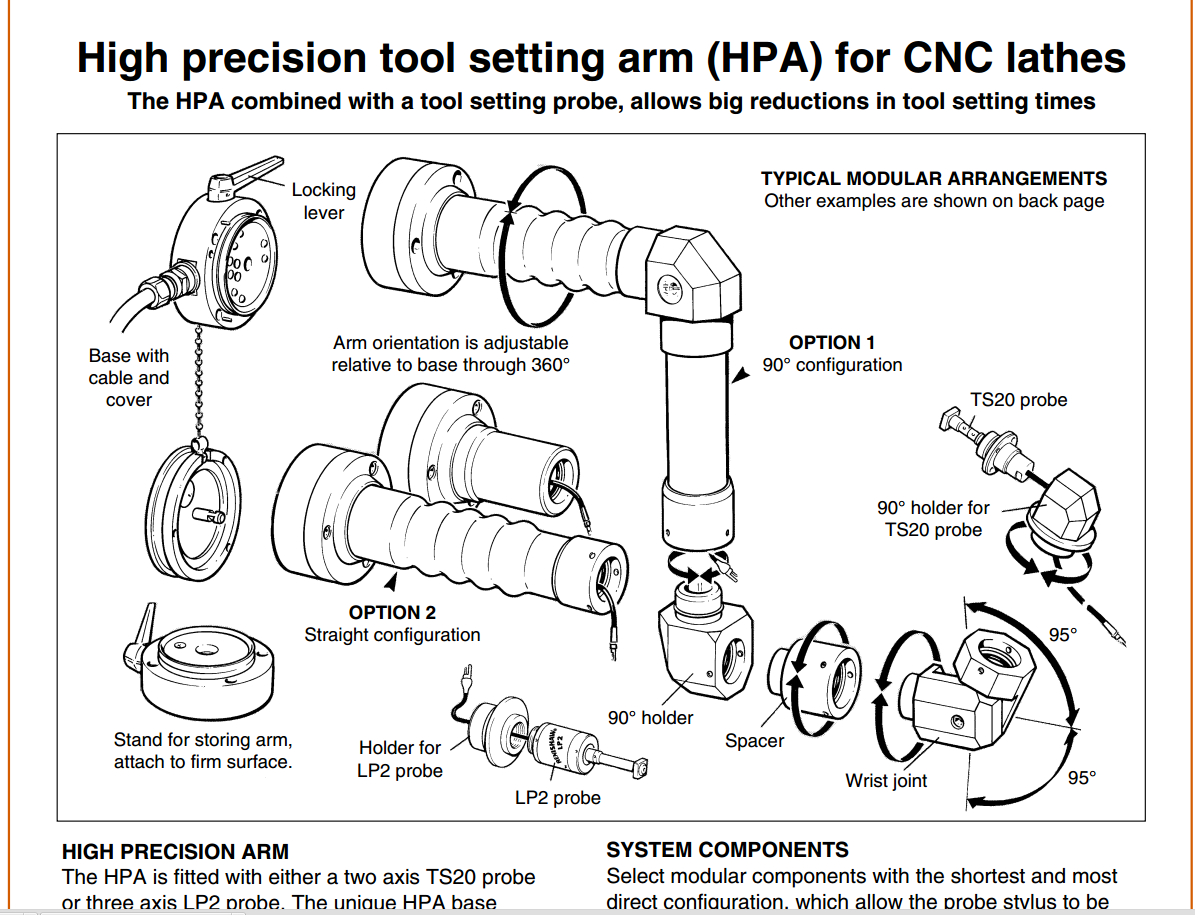

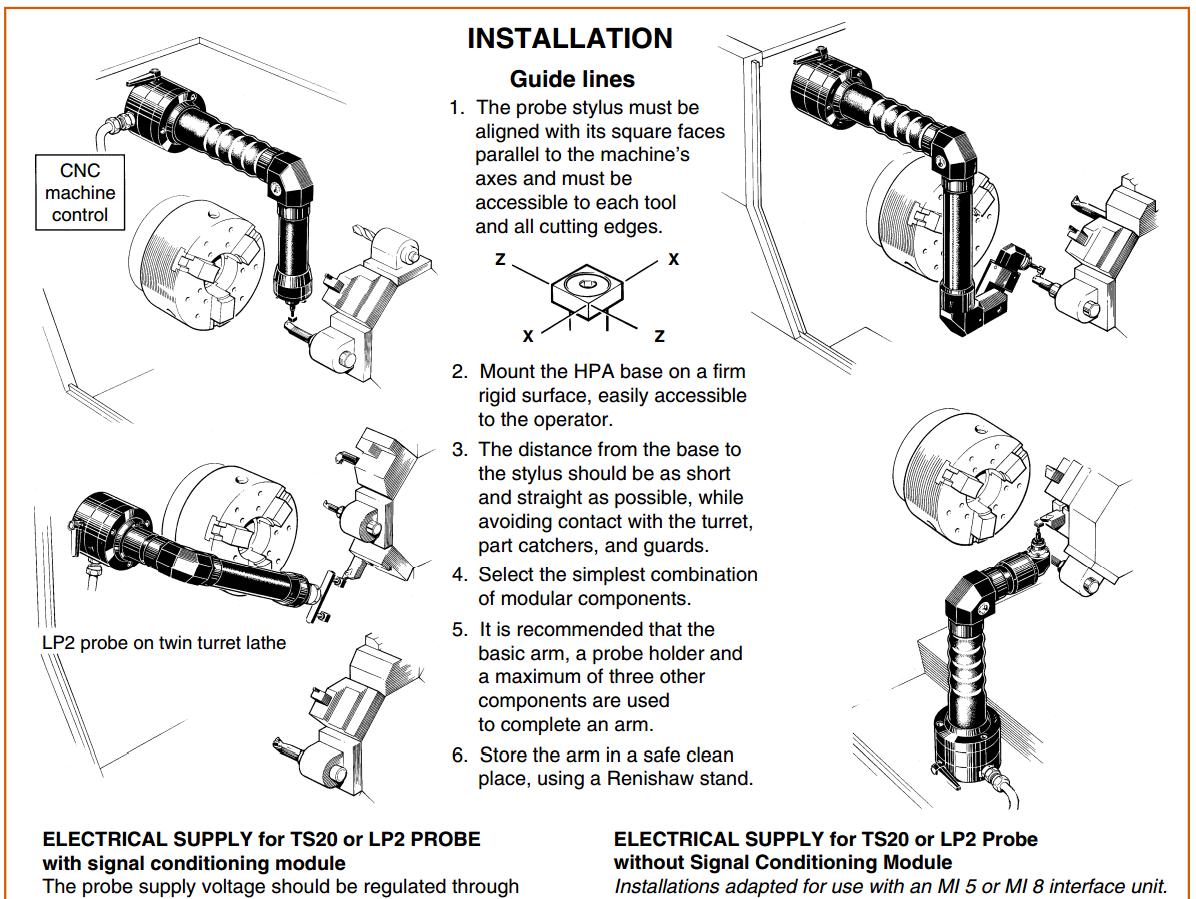

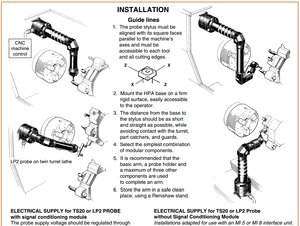

Для этого девайса нужна база, которая крепится на станину станка. База так же закрывается крышкой от пыли/грязи.
123.png (12626 просмотров) <a class='original' href='./download/file.php?id=38703&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (252.22 КБ)</a>
111.png (12626 просмотров) <a class='original' href='./download/file.php?id=38704&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (352.13 КБ)</a>
Мануал
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Predator
Мастер
Сообщения: 9583
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2531
Контактная информация:

Re: все о Renishaw

Сообщение Predator »

aftaev, Я думал, что Renishaw в США производят, а у тебя под крышкой United Kingdom :wik: :think:
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

А я всегда думал что их в United Kingdom производят :)

http://www.renishaw.ru/ru/about-renishaw--6432
Основной объем работ, связанных с производством и НИОКР, выполняется в Великобритании, главным образом в графстве Глостершир (Gloucestershire). Здесь находится штаб-квартира компании, которая занимает здание бывшей фабрики, где в XIX веке производилась суконная одежда. Кроме того, сборочные производства компании находятся в Дублине (Ирландия) и в Пуне (Индия).
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Yur_ra
Опытный
Сообщения: 161
Зарегистрирован: 04 мар 2013, 16:09
Репутация: 8
Контактная информация:

Re: все о Renishaw

Сообщение Yur_ra »

А вот люди "на коленке" ренишоу ваяяют :)
http://gtocs.blogspot.com/2012/04/garys ... probe.html
работает на размыкание цепи.
Дёшево но сердито.
Ломается всё, даже то что в принципе никогда не ломается... А я чиню.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

Yur_ra писал(а):А вот люди "на коленке" ренишоу ваяяют
для колхоза есть тема на форуме Датчик длины инструмента #1
Yur_ra писал(а):Дёшево но сердито.
довольно колхозно ;)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Yur_ra
Опытный
Сообщения: 161
Зарегистрирован: 04 мар 2013, 16:09
Репутация: 8
Контактная информация:

Re: все о Renishaw

Сообщение Yur_ra »

Тема "ВСЁ о Renishaw" ? Значит такому колхозу здесь также самое место ;)
При этом в этом колхозе прекрасно видно принцып работы!
Ломается всё, даже то что в принципе никогда не ломается... А я чиню.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

Yur_ra писал(а):Тема "ВСЁ о Renishaw" ? Значит такому колхозу здесь также самое место
тема именно про Renishaw, а не про колхоз из фанерки или как состряпать самому пробник ;)
Yur_ra писал(а):При этом в этом колхозе прекрасно видно принцып работы!
если сходить по ссылке указанной в 6м постe, то там можно найти 3D чертежи, схемы и принцип работы 3Д пробников.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
Predator
Мастер
Сообщения: 9583
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2531
Контактная информация:

Re: все о Renishaw

Сообщение Predator »

aftaev, Значит я что-то спутал Изображение
Аватара пользователя
Predator
Мастер
Сообщения: 9583
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2531
Контактная информация:

Re: все о Renishaw

Сообщение Predator »

Yur_ra писал(а):А вот люди "на коленке" ренишоу ваяяют
Есть лучше, тут даже на форуме тема была ;)
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

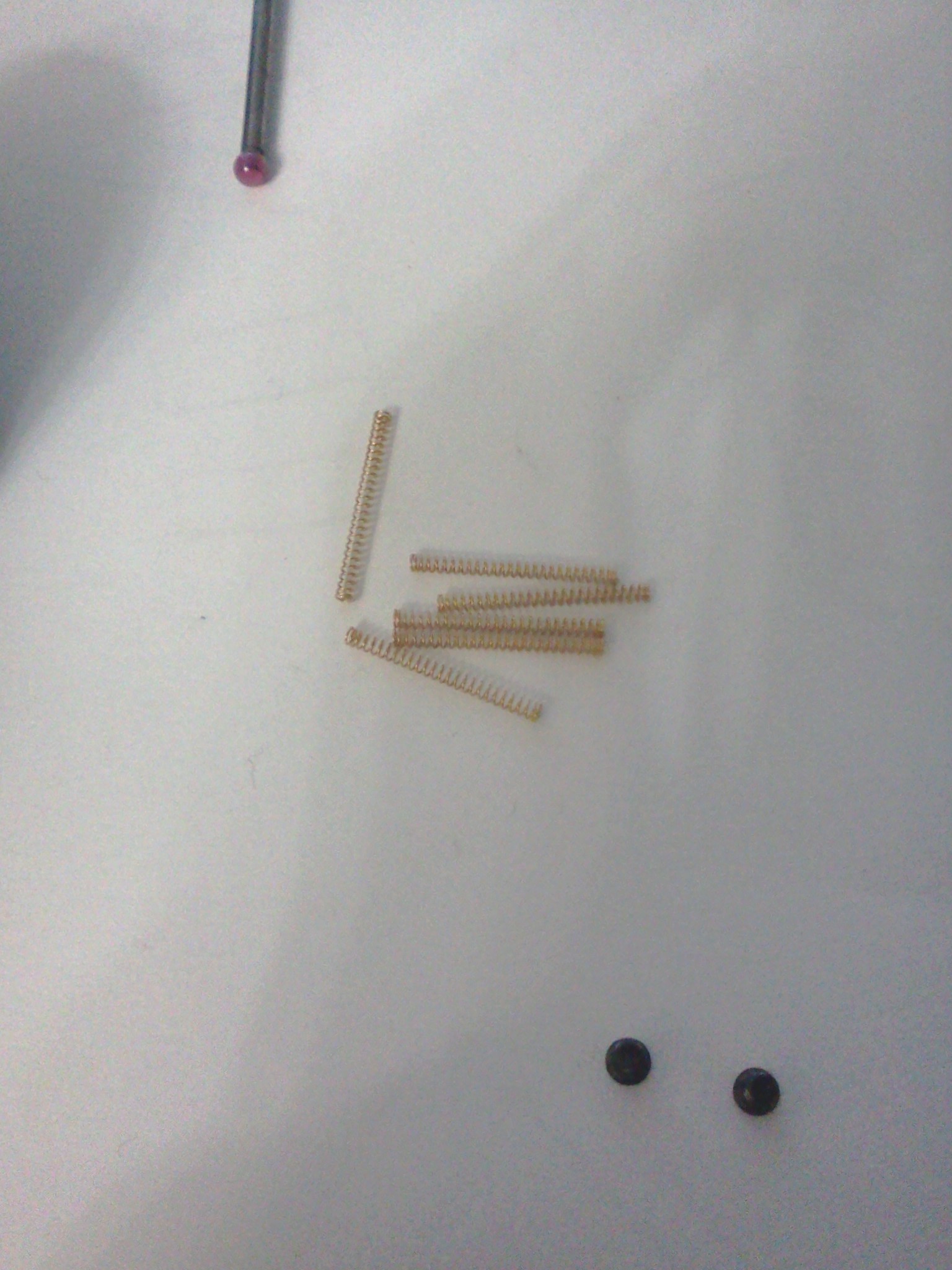

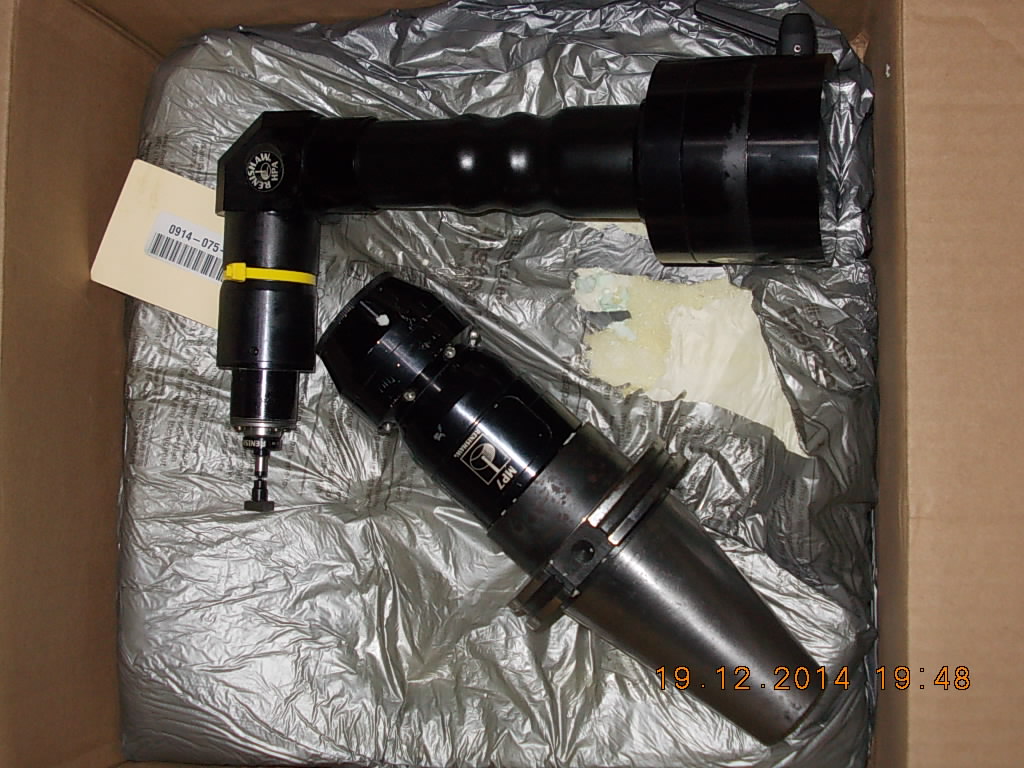

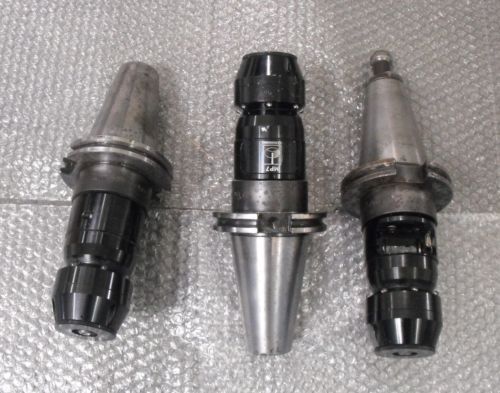

Купил 3 Ренишоу как нерабочие.
123.JPG (12524 просмотра) <a class='original' href='./download/file.php?id=40385&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (42.32 КБ)</a>
Когда пришли у одного внутри конденсаторы оторвались и болтаются. Вставили батарейку, светодиоды не горят, смотрели и через видеокамеру они умеют инфракрасное видеть.

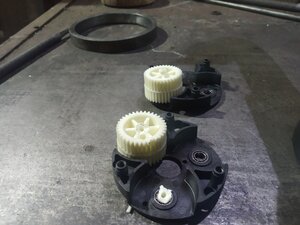

Разобрал Ренишоу. Там аж но 4ре платы :)
Но самое интересное есть трубочка в которой пружинка с грузилами. Скорее всего это датчик вращения. Когда Ренишоу раскручивается грузила расходятся по сторонам и включают питание :hehehe: Похоже что этот Renishaw MP7 будет работать только когда он вращается :hehehe:
Надо мануал поизучать :hehehe:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

Мануал говорит так:
MP 7 - 8 - 9 PROBE SYSTEMS
The probe touch-trigger mechanism and operating
envelope are common to all types. However to suit
different operational requirements, each type
incorporates a unique probe switch-on/switch-off
method.
MP7 Spin-on/spin-off.
MP8 Shank pressure switch-on/switch off.
MP9 Spin-on/timer-off.
MP7 - MP9 CENTRIFUGAL SWITCH
The centrifugal switch incorporated in MP7 and
MP9 probes rattles when the probe body is
shaken. This is quite normal

:freak:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

Вот это чудо механизм который включает
DSCN2795.JPG (12511 просмотров) <a class='original' href='./download/file.php?id=40393&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (233.19 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
РЕКЛАМА
Почётный участник
Почётный участник
Сообщения: 726
Зарегистрирован: 11 дек 2012, 21:46
Репутация: 80
Откуда: Брянск
Контактная информация:

Re: все о Renishaw

Сообщение РЕКЛАМА »

ну так вместо него можно и простой выключатель вколхозить?
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

РЕКЛАМА писал(а):ну так вместо него можно и простой выключатель вколхозить?
Можно выбросить плату и свое поставить что хош. Можно что при срабатывании щупа будет петь "в лесу родилась елочка" :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

Показано устройство сканера Ренишоу, а внутри то лазер ;)
https://www.youtube.com/watch?v=2eTKwEbdmsk
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
alexg-nn
Мастер
Сообщения: 793
Зарегистрирован: 08 фев 2015, 12:45
Репутация: 127
Настоящее имя: Алексей
Откуда: Нижний Новгород
Контактная информация:

Re: все о Renishaw

Сообщение alexg-nn »

Какое-то странное применение. Почему не сканировать поверхность лазером напрямую? Всё равно механическая обкатка шариком проглотит какие-то детали.
Ну а сам по себе пробник- да, крутой :)
Аватара пользователя
PKM
Почётный участник
Почётный участник
Сообщения: 4263
Зарегистрирован: 31 мар 2011, 18:11
Репутация: 705
Настоящее имя: Андрей
Откуда: Украина
Контактная информация:

Re: все о Renishaw

Сообщение PKM »

Вот подробности http://resources.renishaw.com/en/detail ... p25m--3873
О лазере вроде ничего не пишут, если он и есть, то скорее всего простейший диод.
alexg-nn писал(а):Почему не сканировать поверхность лазером напрямую? Всё равно механическая обкатка шариком проглотит какие-то детали
Точность измерения 0.1мкм. Напрямую и 1мкм нереально получить
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: все о Renishaw

Сообщение aftaev »

PKM писал(а):О лазере вроде ничего не пишут, если он и есть, то скорее всего простейший диод.
там бирбочка есть "лазерное излучение" да наверняка лазерный диодик + матрица какая то
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
alexg-nn
Мастер
Сообщения: 793
Зарегистрирован: 08 фев 2015, 12:45
Репутация: 127
Настоящее имя: Алексей
Откуда: Нижний Новгород
Контактная информация:

Re: все о Renishaw

Сообщение alexg-nn »

Небольшой фотоотчётик о вскрытии пробника Renishaw TP-ES

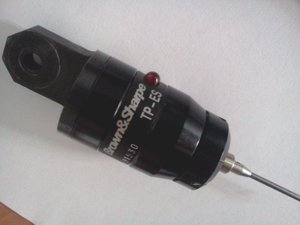

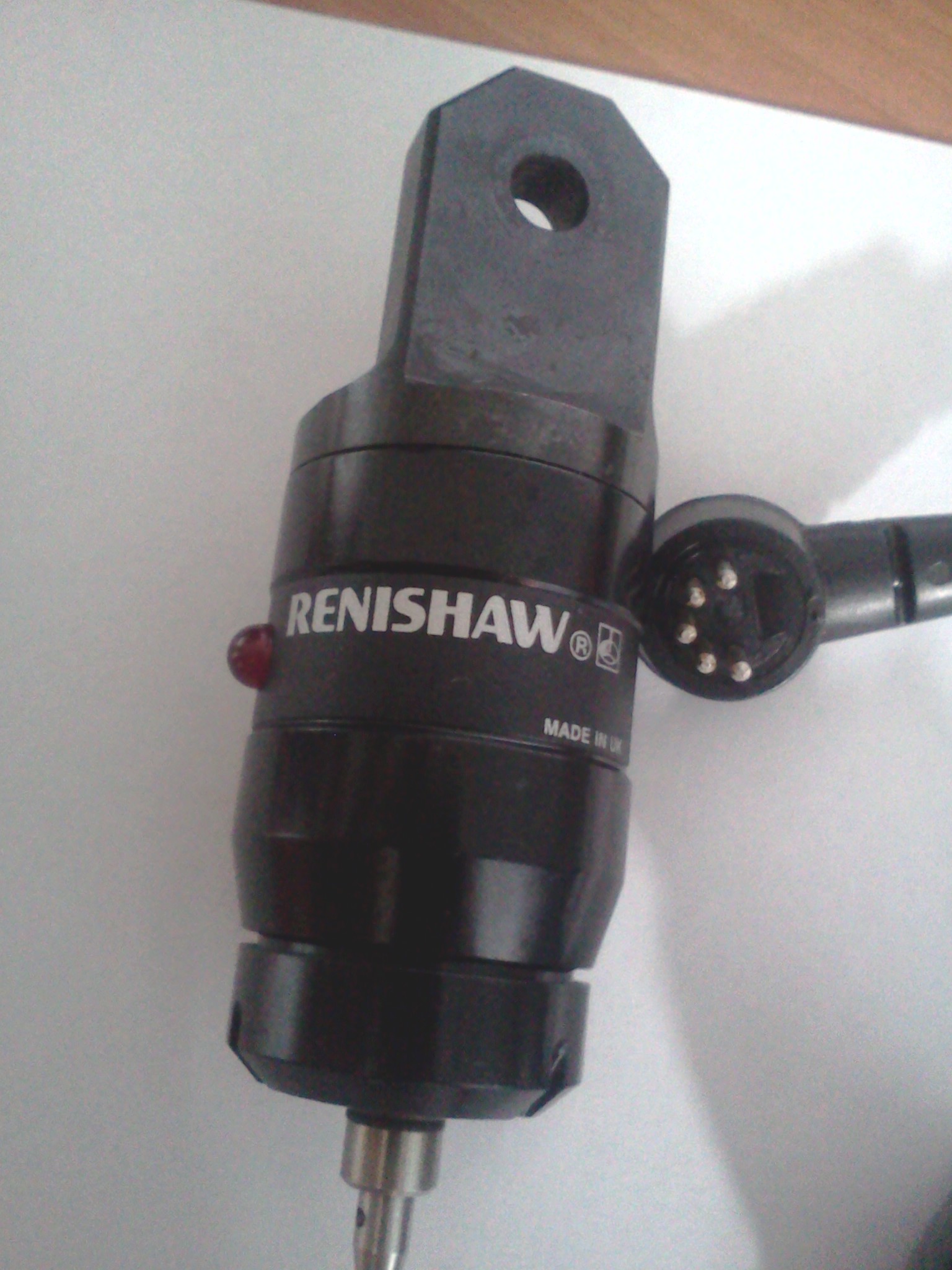

Фотки самого пробника (если кто не видел)
IMG_20150322_110421.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46212&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (442.73 КБ)</a>
IMG_20150322_105730.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46211&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (441.45 КБ)</a>

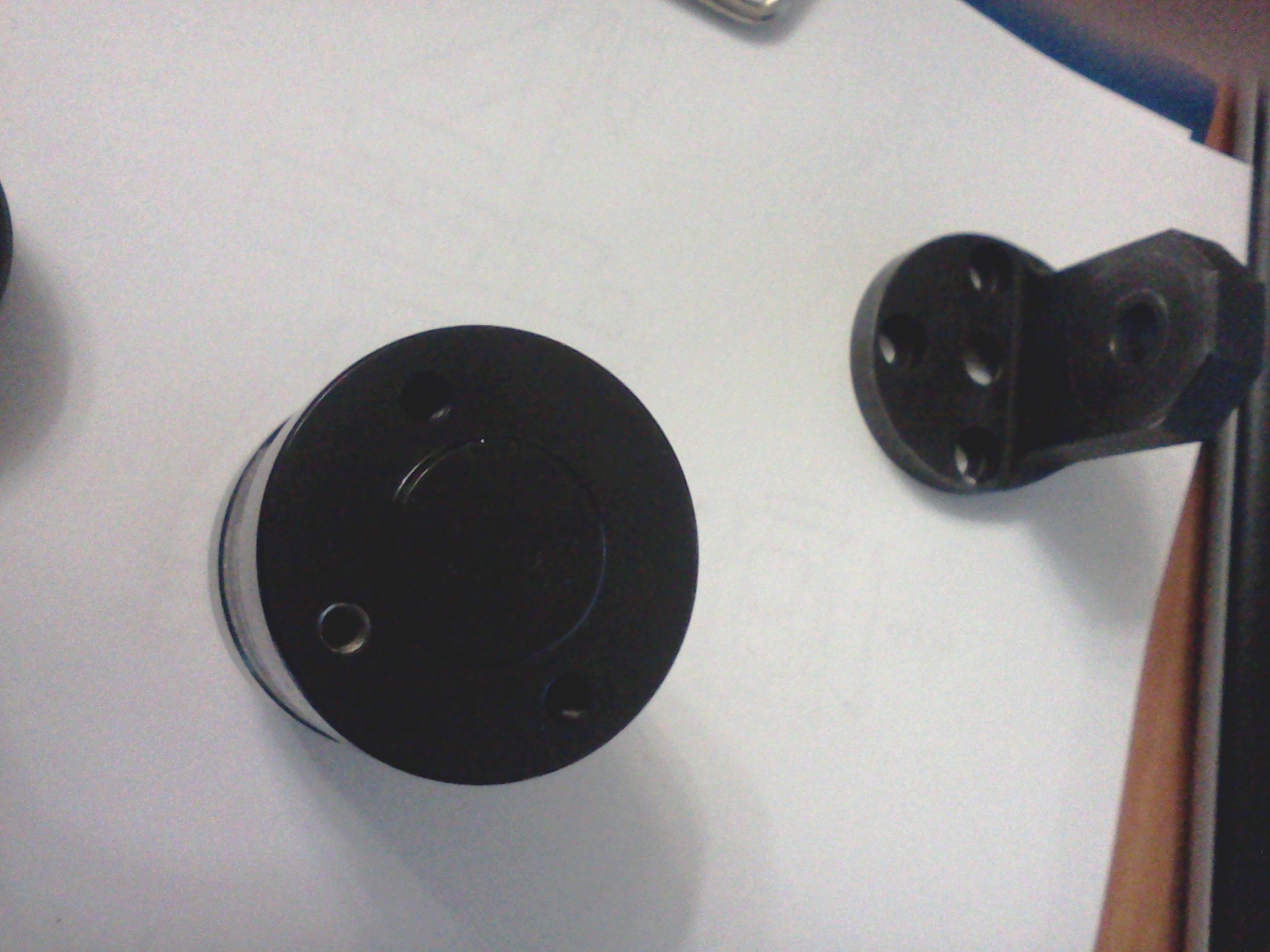

Начал с демонтажа фланца крепления. Оказывается он просто крепится на 3-х винтах.
Зато вместо него можно выточить оправку для зажатия в патрон, это радует.
Под ним ничего нет, просто выступ корпуса.
IMG_20150322_231605.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46210&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (464.67 КБ)</a>

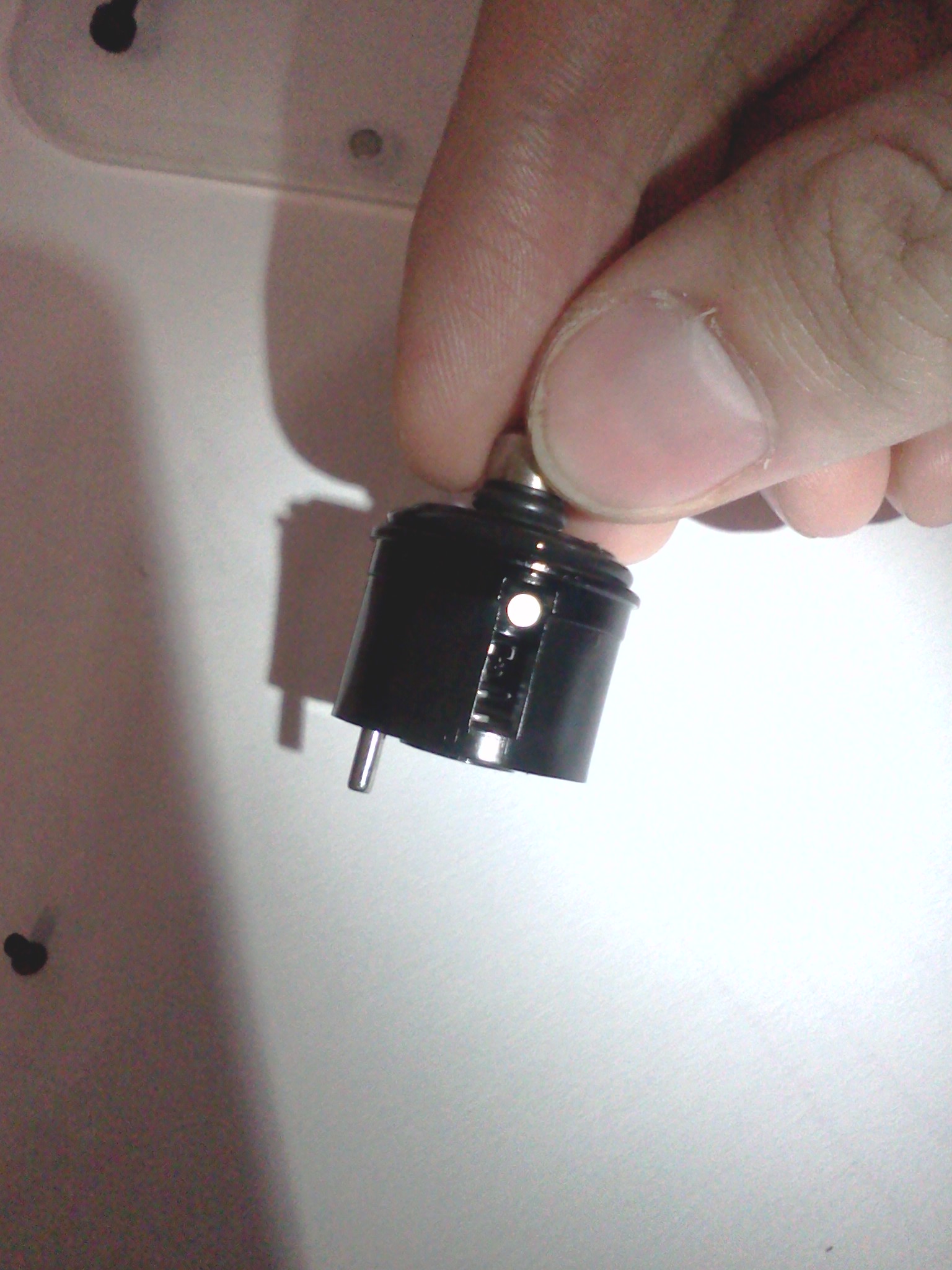

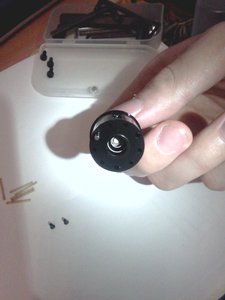

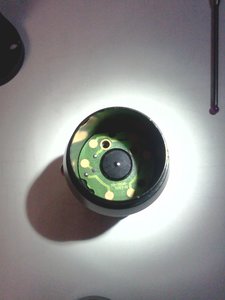

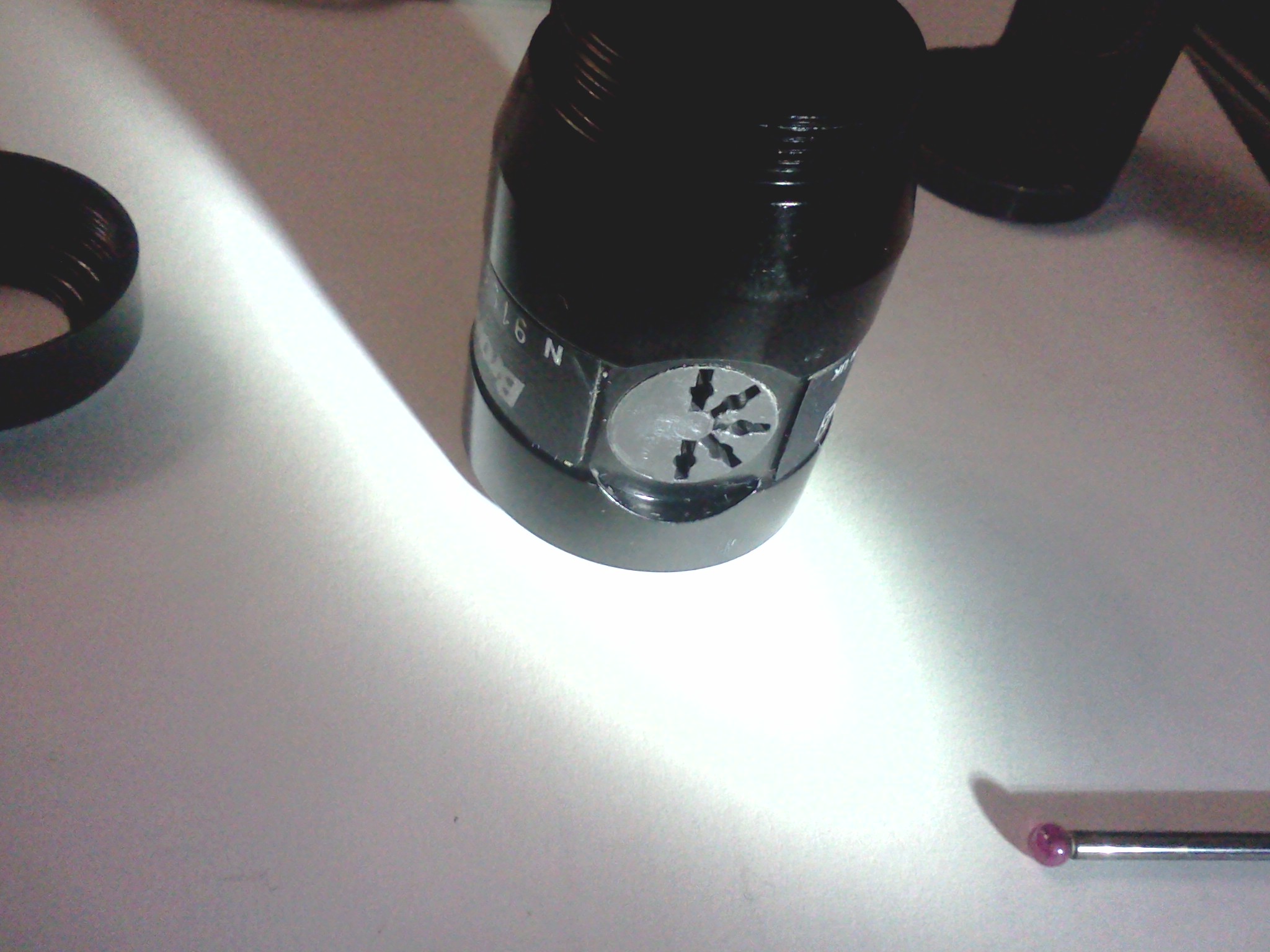

Потом с боем открутил переднюю крышку. Взору открылся самодостаточный модуль с датчиками, который связан с платой внутри корпуса прижинками.
IMG_20150322_231416.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46204&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (433.61 КБ)</a>
IMG_20150322_231436.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46205&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (436.89 КБ)</a>
IMG_20150322_231503.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46206&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (453.42 КБ)</a>
IMG_20150322_231517.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46207&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (446.05 КБ)</a>
Сам модуль датчиков вполне напоминает таковые у подобных модулей.
Насколько я понял, там три группы подпружиненных контактов на размыкание.

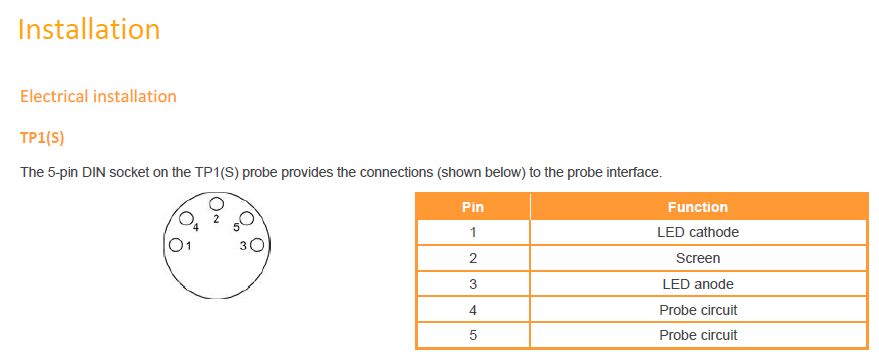

Далее, стал разбираться с подключением. Надыбал вот такую схему из одного из каталогов ренишоу
renishaw.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46214&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (26.3 КБ)</a>
Контакты 2, 4 и 5 действительно выведены на внутреннюю плату. А вот анод и катод снаружи не звонятся вообще и на плате их нет.
Насколько я понял, датчик достаточно топорный, то есть сам он диод не зажигает, это должна делать плата управления вовне.
Если так, то получается, что сгорел диод и его надо менять(хочется же красоты :) )
С другой стороны, возможно датчик должен сам замыкать цепь диода, но как я не изгалялся, ничего не звонится при замыкании/размыкании остальных контактов.

Самое скверное, что я понятия не имею, как этот диод вынуть.
Внутри к нему не подлезть, а снаружи - тем более. Ещё вопрос, как крепится сам разъём, на защёлках что ли?
IMG_20150322_231549.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46209&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (398.04 КБ)</a>
IMG_20150322_231539.jpg (12251 просмотр) <a class='original' href='./download/file.php?id=46208&sid=9eb93ff62e9e7b5bdb5013adfd38a716&mode=view' target=_blank>Загрузить оригинал (397.04 КБ)</a>
У меня есть предположение, что диод напаян непосредственно на разъём и потом вставлен вместе с ним со стороны разъёма.
Если так, то тянуть надо назад за разъём, что вообще трудновыполнимо.
Ответить

Вернуться в «Инструмент»
