Изготовление трансформаторов/линейных БП, дамперов

Сообщение Зерноед »

И вновь приветствую уважаемых участников форума!
Предлагаю Вам свои услуги в изготовлении трансформаторов, линейных блоков питания и дамперов для драйверов шаговых двигателей и сервоприводов.
Занимаюсь исключительно тороидальными трансформаторами. Сроки изготовления обговариваются индивидуально.
Трансформаторы не гудят: на ХХ их вообще не слышно, на околомаксимальной нагрузке слышно едва заметное жужжание.
Стоимость конечного изделия зависит от того, какими параметрами должен обладать трансформатор.
В качестве примера представляю варианты:
U1=220AC, U2=17AC (для 24DC) 100 Ватт. Цена 2600 руб.
U1=220AC, U2=34AC (для 48DC) 200 Ватт. Цена 3100 руб.
U1=220AC, U2=50AC (для 70DC) 300 Ватт. Цена 3500 руб.

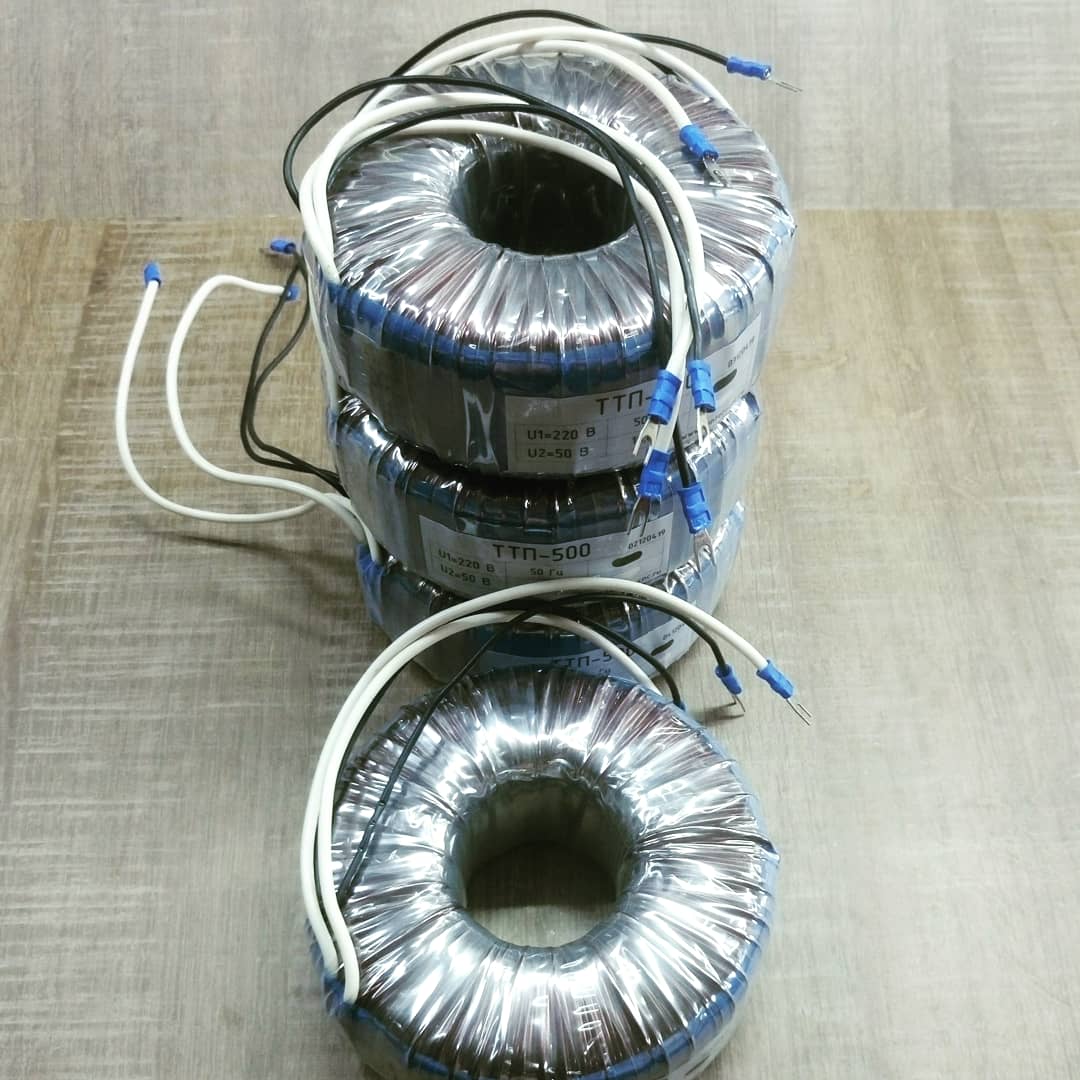

IMG_20190719_134957_206.jpg (6730 просмотров) <a class='original' href='./download/file.php?id=166521&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (93.69 КБ)</a>
IMG_20190719_134957_227.jpg (6730 просмотров) <a class='original' href='./download/file.php?id=166522&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (112.49 КБ)</a>
В примерах не учитывал потери напряжения на диодном мосту для удобства понимания.
Если требуется готовый линейный БП, то к цене +2000руб. Сюда входит плата с диодным мостом до 50А, конденсаторы общей ёмкостью 20000мкф, защита от КЗ, силовые дорожки дополнительно лудятся до сечения ~4кв.мм. Каждый БП представлен в открытом варианте с размещением всех компонентов на индивидуальной монтажной площадке. Если нужен особенный конструктив - обсуждаемо. Использую только качественные комплектующие с обязательным входящим контролем.

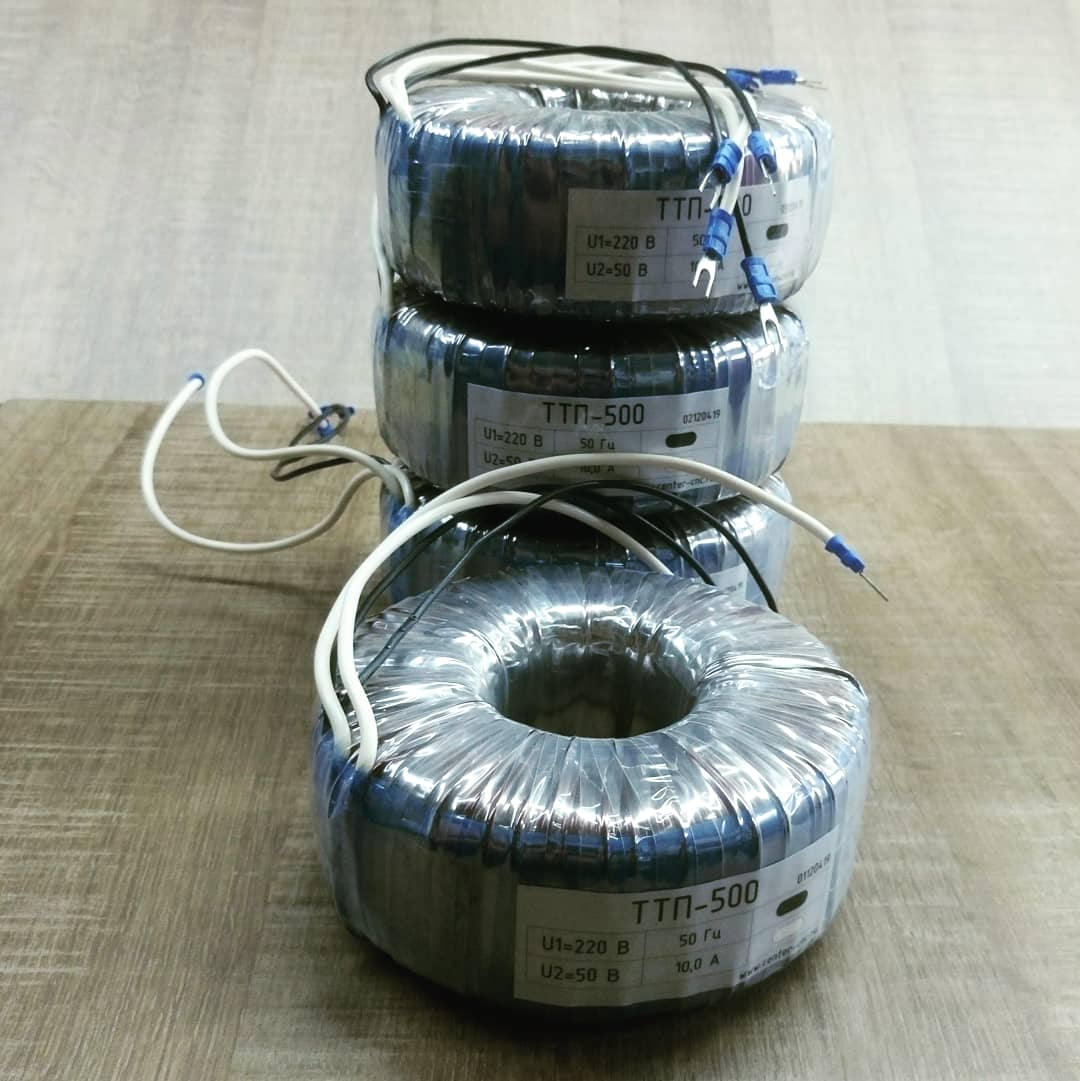

IMG_20190515_134647_891.jpg (6736 просмотров) <a class='original' href='./download/file.php?id=166520&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (140.56 КБ)</a>
По стоимости получается дешевле, чем у крупных продавцов ЧПУ-комплектующих из России и Китая (в последнем случае слишком высокая стоимость доставки).

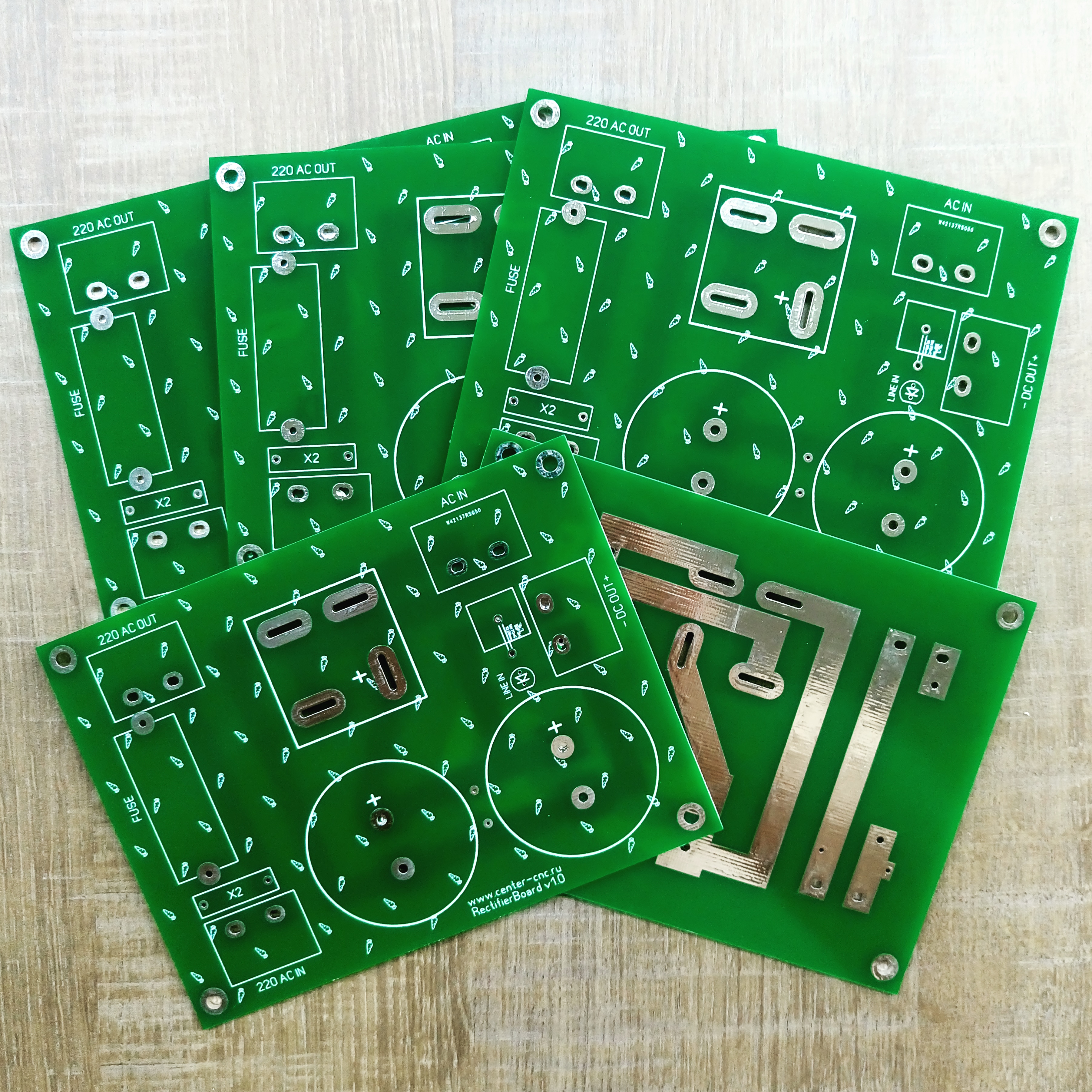

Отдельно в продаже есть монтажные платы (120х90х1.6мм) для выпрямителя по цене 750руб./шт.
IMG_20190702_113326_583.jpg (6736 просмотров) <a class='original' href='./download/file.php?id=166518&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (3.16 МБ)</a>

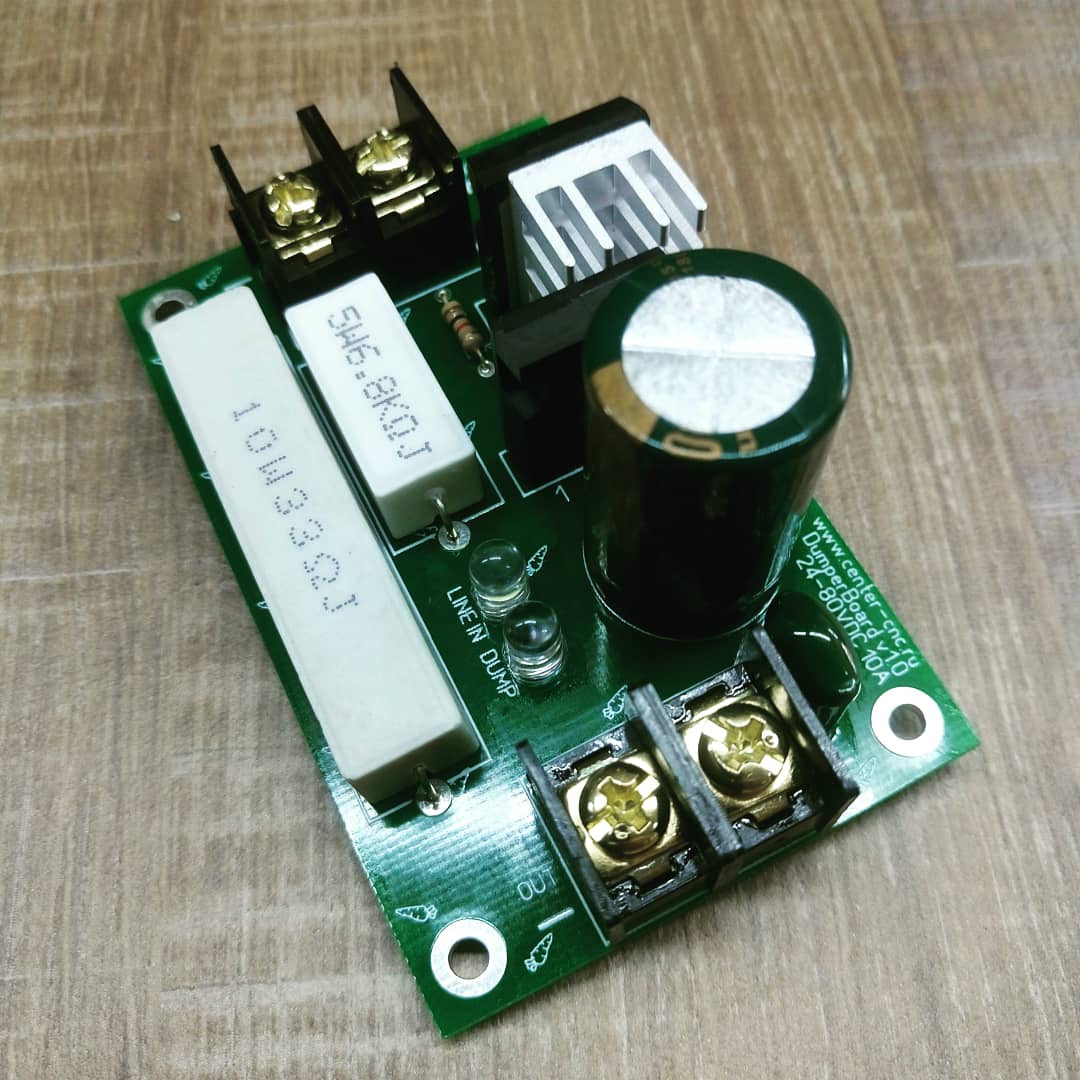

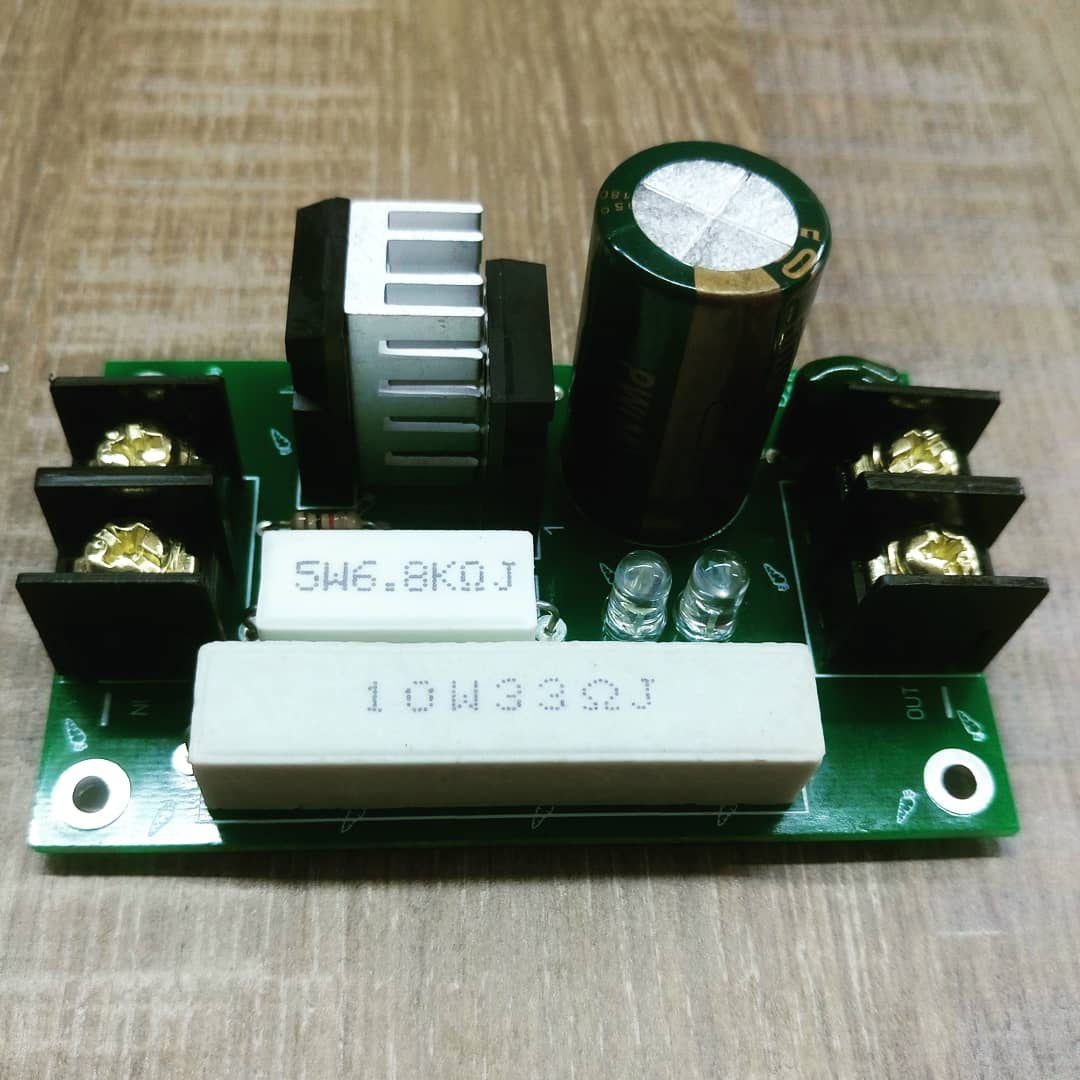

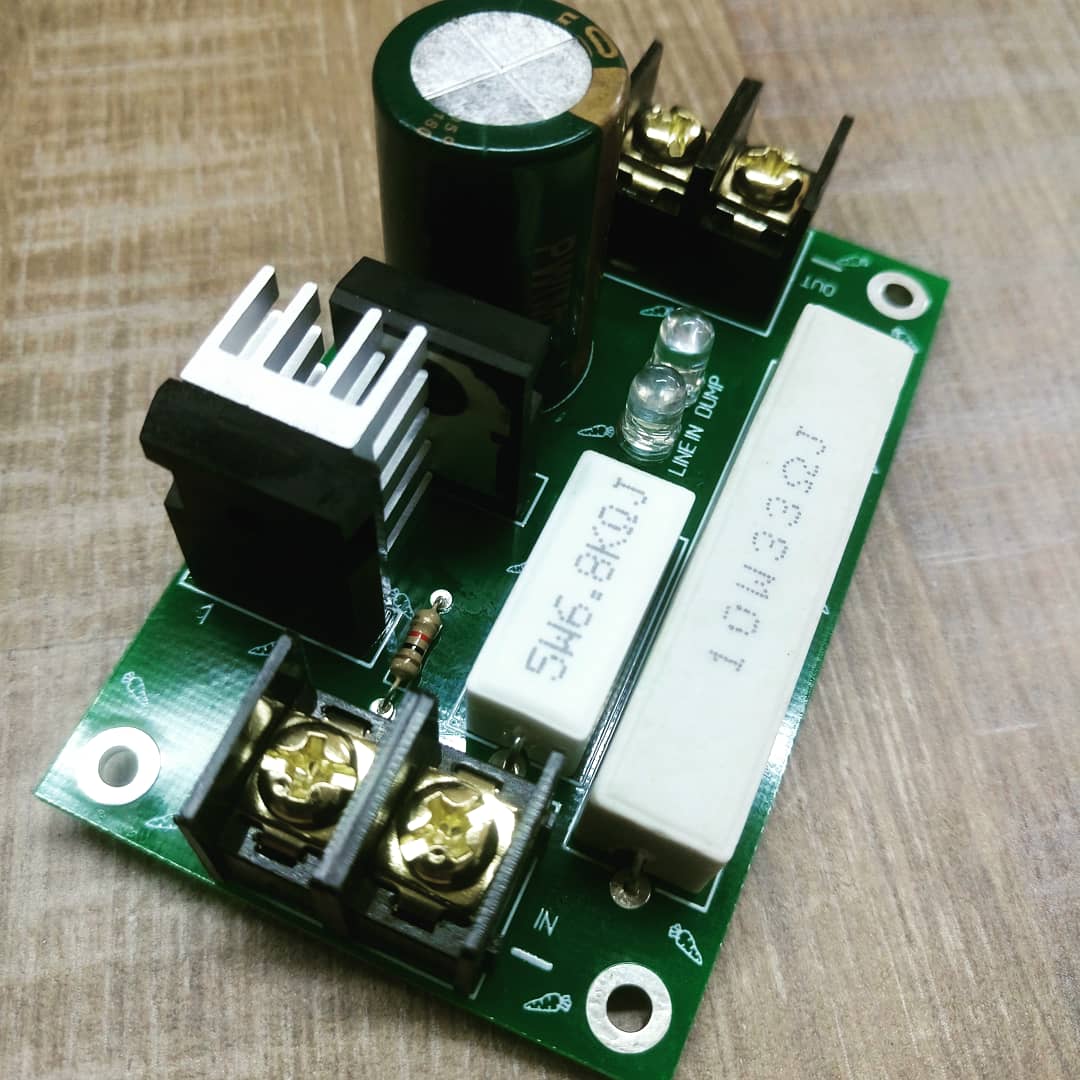

Так же в наличии и на заказ универсальные дамперы. Рабочее напряжение 24-80В, максимальный ток 10А. 900руб./шт.
IMG_20190702_151032_106.jpg (7079 просмотров) <a class='original' href='./download/file.php?id=165613&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (112.57 КБ)</a>

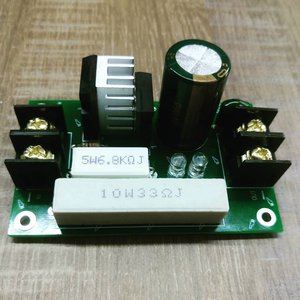

IMG_20190702_151032_068.jpg (7079 просмотров) <a class='original' href='./download/file.php?id=165614&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (83.93 КБ)</a>
IMG_20190702_151032_071.jpg (7079 просмотров) <a class='original' href='./download/file.php?id=165615&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (103.13 КБ)</a>

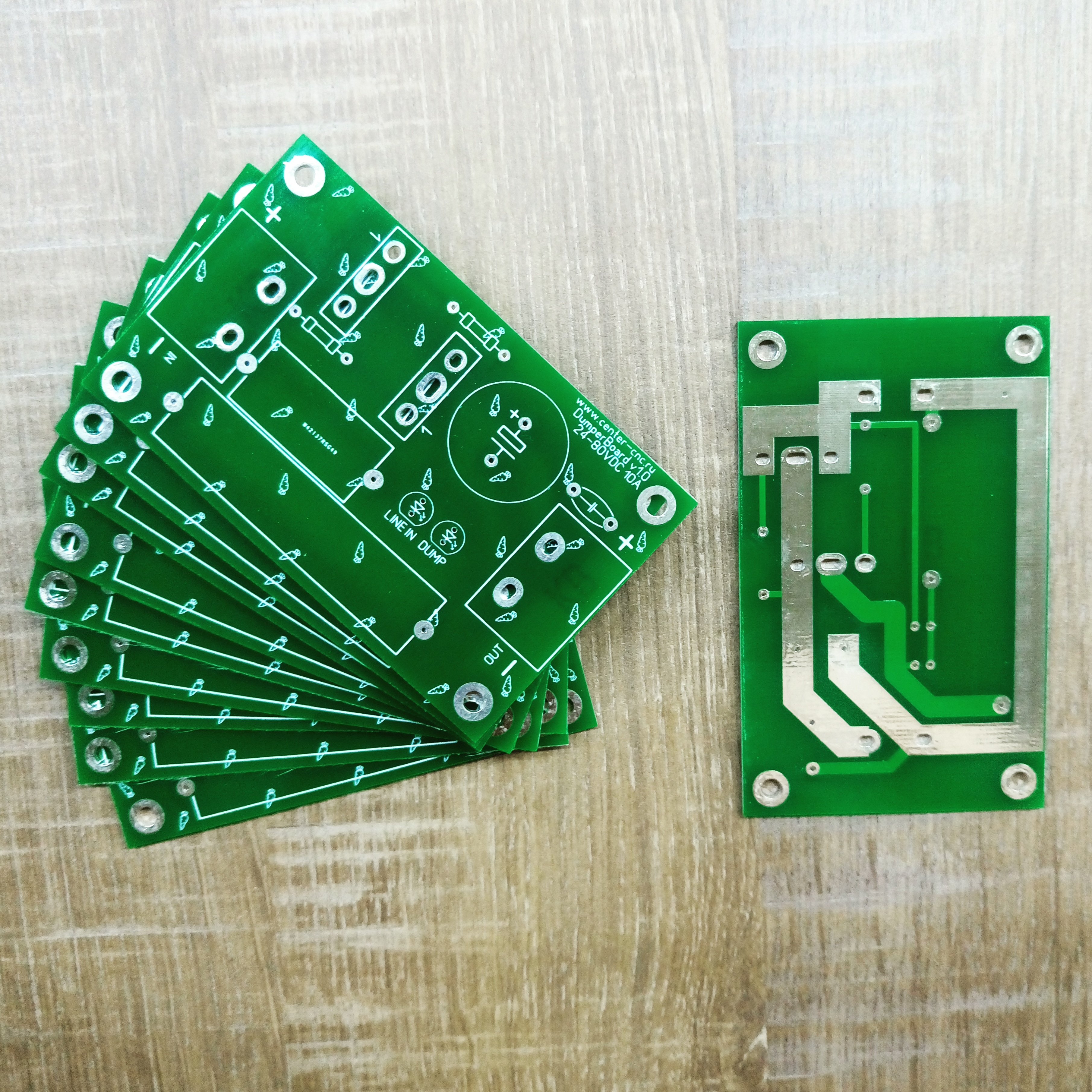

Отдельно в продаже есть монтажные платы (80х50х1.6мм) для дампера по цене 450руб./шт.
IMG_20190702_114148_167.jpg (6736 просмотров) <a class='original' href='./download/file.php?id=166519&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (3.24 МБ)</a>
------------------------
Отправляю из г. Курск или самовывоз. Работаю не первый год с различными транспортными компаниями. Есть ИП, форма оплаты нал-безнал, договор купли-продажи или иные документы предоставлю при необходимости.
Сайт сейчас в процессе разработки. Адрес сайта http://www.center-cnc.ru, тут же есть и контакты.
Последний раз редактировалось Зерноед 19 июл 2019, 13:57, всего редактировалось 4 раза.
Аватара пользователя
N1X
Мастер
Сообщения: 3653
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1645
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение N1X »

Трансформаторы самодельные?
Аватара пользователя
Мастерю
Мастер
Сообщения: 520
Зарегистрирован: 17 фев 2019, 13:45
Репутация: 34
Настоящее имя: Сергей
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Мастерю »

N1X писал(а):Трансформаторы самодельные?
Вы полагаете, что Александр их вручную намотал? :D

Разве не видно, что это станочная намотка? :wik:

Вручную задолбаетесь челнок пихать пока только один транс намотаете, а здесь уже партия, пусть даже и мелкая. ;)
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Serg »

Мастерю писал(а):В ручную задолбаетесь челнок пихать пока только один транс намотаете, а здесь уже партия, пусть даже и мелкая. ;)
"Фтопку" челнок. Используется не челнок, а кольцо, примерно вот так: http://www.cqham.ru/tor2.htm
Намотать транс за вечер с перекурами вполне реально.
На этом-же принципе делают простейшие станки и приспособы, у меня где-то в гараже должна лежать такая - кольцо и сердечник просто удерживаются в нужных положениях подпружиненными роликами, всё сделано из куска 10мм фанеры, болтов и пружинок, привод и кольца и сердечника ручной, так и не сподобился моторизировать.
Вот, что-то подобное, только без моторов:

https://www.youtube.com/watch?v=gsZrCRxiUJs
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
Зерноед
Кандидат
Сообщения: 96
Зарегистрирован: 01 апр 2019, 15:02
Репутация: 29
Настоящее имя: Александр
Откуда: Курск
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Зерноед »

N1X писал(а):Трансформаторы самодельные?
Магнитопровод покупной, обмотка покупная. Мотается на станке по приниципу кольца-челнока. Мотовилом-челноком, как заметил выше Мастерю, такие действия совершать не эффективно.
Аватара пользователя
Мастерю
Мастер
Сообщения: 520
Зарегистрирован: 17 фев 2019, 13:45
Репутация: 34
Настоящее имя: Сергей
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Мастерю »

UAVpilot писал(а):"Фтопку" челнок. Используется не челнок, а кольцо
Я имел ввиду ручную намотку тороидов. А на станке, естественно, кольцо, которое по своей сути тоже челнок, только более технологичный для применения в моторизованных намоточных устройствах.
Аватара пользователя
N1X
Мастер
Сообщения: 3653
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1645
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение N1X »

Мастерю писал(а): Вы полагаете, что Александр их вручную намотал?
Нет, суть вопроса была в том, лично он их мотал (вручную/механизиророванно не суть), или заказывал... Просто если сам - хотел уточнить по исполнению изоляции :) ну а если спецконтора, то в общем понятно. Просто ЛБП все планирую собирать и не исключаю, что буду транс приобретать...
Аватара пользователя
Мастерю
Мастер
Сообщения: 520
Зарегистрирован: 17 фев 2019, 13:45
Репутация: 34
Настоящее имя: Сергей
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Мастерю »

N1X писал(а):суть вопроса была в том, лично он их мотал (вручную/механизиророванно не суть), или заказывал...
Полагаю, что из самой оферты уже следует, что он это делает сам (собственноручно):
Зерноед писал(а):Предлагаю Вам свои услуги в изготовлении трансформаторов и линейных блоков питания для драйверов шаговых двигателей и сервоприводов.
Занимаюсь исключительно тороидальными трансформаторами и в свободное от основной работы время
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Serg »

Мастерю писал(а):Я имел ввиду ручную намотку тороидов.
Я тоже. :)
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
Зерноед
Кандидат
Сообщения: 96
Зарегистрирован: 01 апр 2019, 15:02
Репутация: 29
Настоящее имя: Александр
Откуда: Курск
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Зерноед »

N1X писал(а):Просто если сам - хотел уточнить по исполнению изоляции
Мотаю сам или друг, когда есть возможность просочиться к станку. Т.е., считай, самодельный.
Изоляция между первичкой и вторичкой - лавсан.
Зерноед
Кандидат
Сообщения: 96
Зарегистрирован: 01 апр 2019, 15:02
Репутация: 29
Настоящее имя: Александр
Откуда: Курск
Контактная информация:

Re: Изготовление трансформаторов/линейных БП

Сообщение Зерноед »

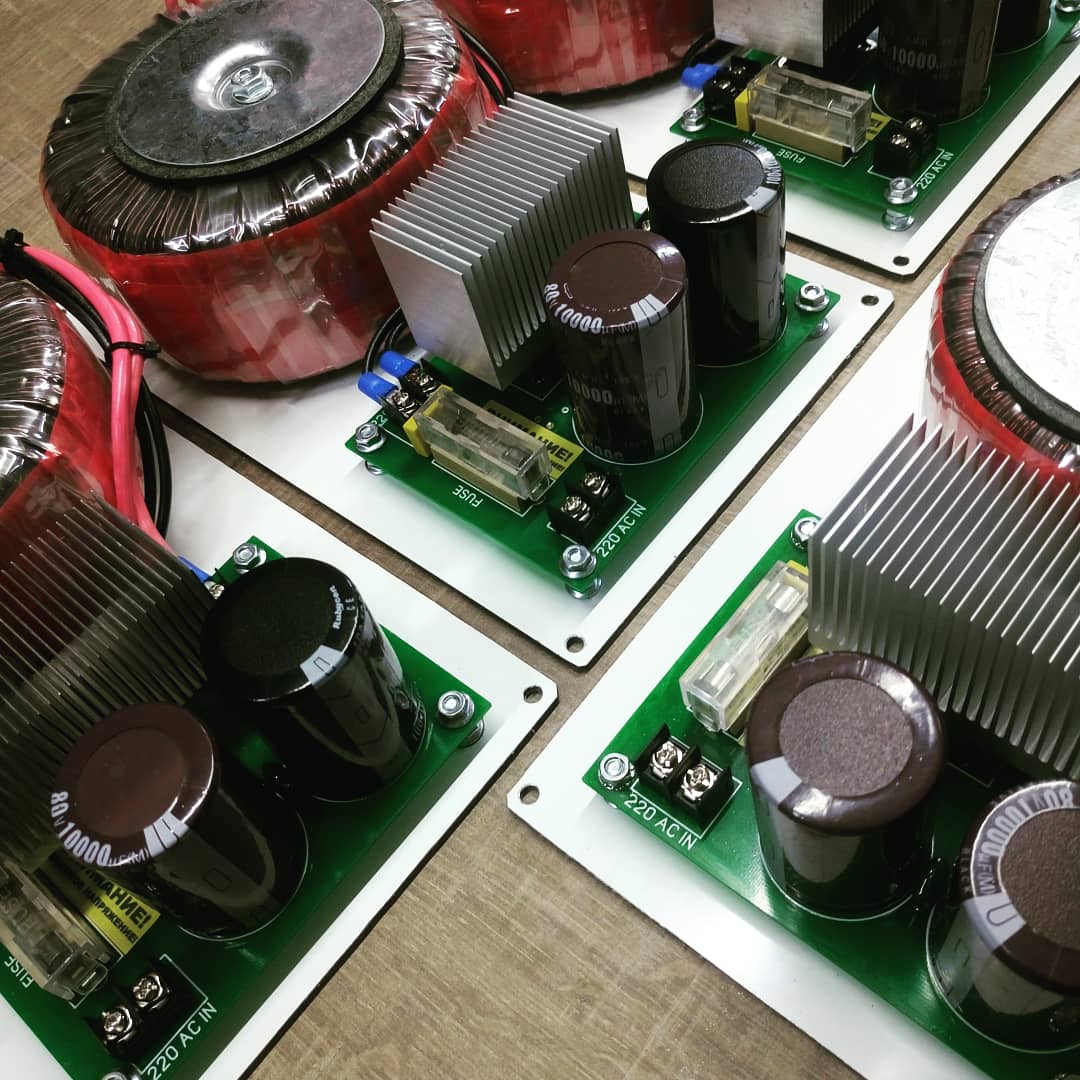

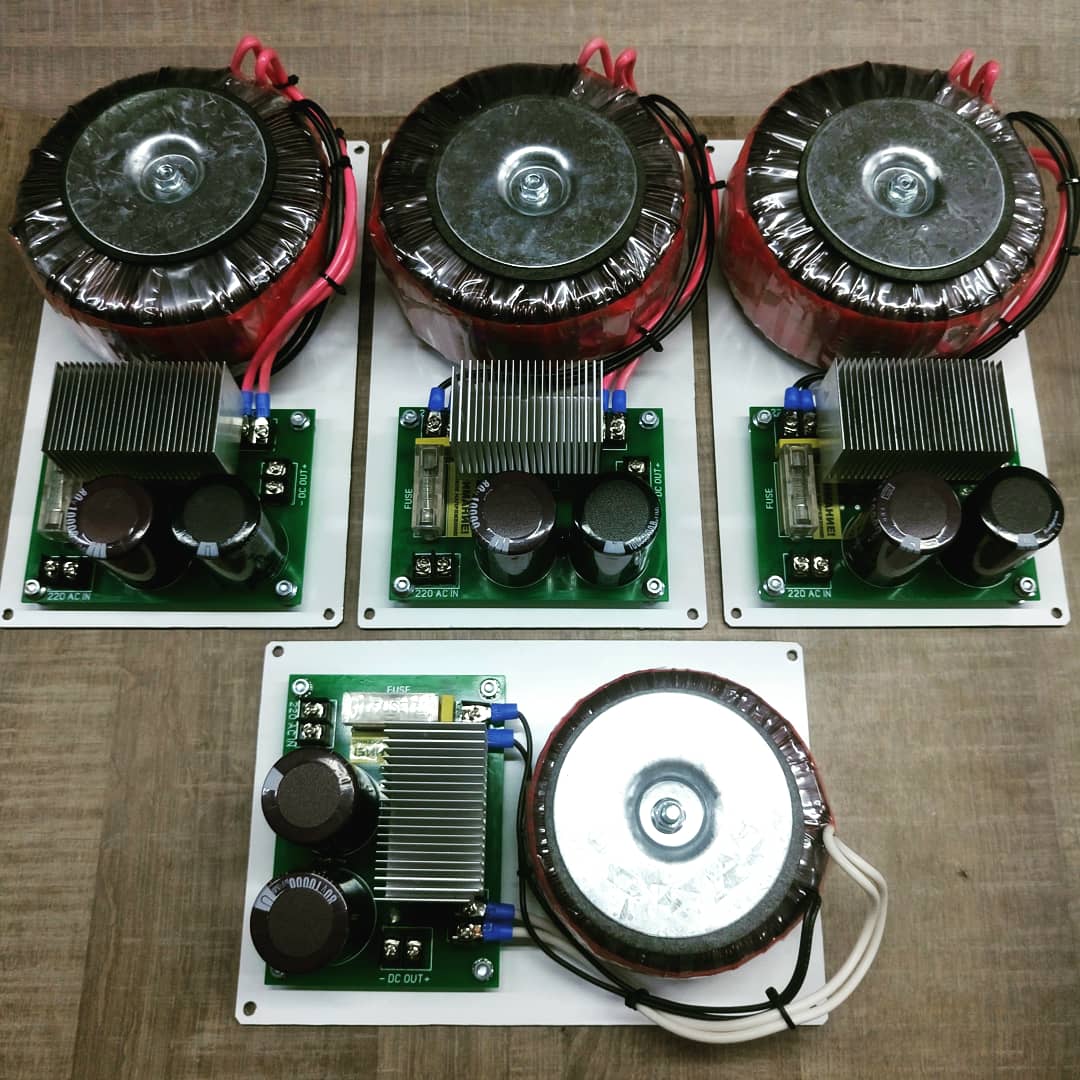

Закончено изготовление 4х блоков питания. 3 шт. 48в х 600вт, 1 шт. 36в х 300вт.
IMG_20190515_134647_891.jpg (7742 просмотра) <a class='original' href='./download/file.php?id=162699&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (140.56 КБ)</a>
IMG_20190515_134647_881.jpg (7742 просмотра) <a class='original' href='./download/file.php?id=162701&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (139.78 КБ)</a>

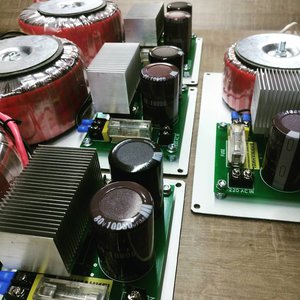

IMG_20190515_134647_883.jpg (7742 просмотра) <a class='original' href='./download/file.php?id=162700&sid=bf8c122b9e0e8a2cf33c87aa7932b512&mode=view' target=_blank>Загрузить оригинал (118.52 КБ)</a>
