Модуль выравнивания портала станка с чпу любого типа
Продаю модули выравнивания портала станка с чпу любого типа и может работать с любой системой управления. Условие одно - в контроллере должен быть включен вход датчика поиска ноля. Например в MACHе отпадает необходимость использования дополнительной оси, как slave. Устройство автономное, разработано и производиться в России. Подойдет для любого станка, имеющего на одной оси 2-а двигателя (серво или шд не имеет значение). Есть две модификации (в металлическом корпусе или без него). Напряжение питания от 5 до 27В. Тип подключаемых датчиков - сухой контакт (кнопки) или бесконтактные датчики. Цена 1500 и 1850руб. - розница. По опту и всем другим вопросам пишите в личку. Приглашаю к сотрудничеству производителей чпу станков. Оплата безналичная или на карты сбербанка,
промсвязьбанка, отправка в другие регионы ТК "Деловые Линии", ПЭК, курьером.
промсвязьбанка, отправка в другие регионы ТК "Деловые Линии", ПЭК, курьером.
- FLUKE
- Мастер
- Сообщения: 843
- Зарегистрирован: 11 мар 2013, 21:18
- Репутация: 187
- Настоящее имя: Сергей
- Откуда: Смоленск
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Фото, видео, аудио, сайт?
В момент выравнивания шайтан коробка "подруливает" ведомой осью?
Т.е., мак рулит одной осью, степ-дир с неё подаётся на шайтанкоробку, которая рулит ведомой.Alexsem76 писал(а):Например в MACHе отпадает необходимость использования дополнительной оси, как slave.
В момент выравнивания шайтан коробка "подруливает" ведомой осью?
Вход ведушей оси? Ведомой? Обеих?Alexsem76 писал(а):Условие одно - в контроллере должен быть включен вход датчика поиска ноля.
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
MACH параллельно рулит 2-мя моторами (синхронизации осей в момент работы нет.) При отправке в ноль алгоритм такой-же как в самом матче при использовании slave-оси и использовании дополнительного датчика. Т.Е. как Вы написали один из двигателей встает по датчику, потом 2-й двигатель "подруливает" по второму датчику и вместе отъезжают, но при этом мы не используем доп.вход подключения датчика и самое главное высвобождаем slave для, например поворотной оси. Большая "куча" LPT и USB контроллеров весьма ограничена входами и тем более если у Вас 3-х осевой контроллер, то очень много раз видал, как на китайских станках "плечиком руки" ставят одну сторону портала примерно "ровно"
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Как я написал будет работать со всеми контроллерами: NC STUDIO, MACH, RichNC, RichAuto и другими. Условие одно - активирован вход датчика оси для HOME и в контроллере он используется. Просто бывают случаи когда не используют датчики home, выключая их и конечно же работать не будет ничего. Сегодня планирую снять видео по работе этого модуля на GRBL контроллере, который при использовании arduino uno имеет лишь 3-и оси.
- FLUKE
- Мастер
- Сообщения: 843
- Зарегистрирован: 11 мар 2013, 21:18
- Репутация: 187
- Настоящее имя: Сергей
- Откуда: Смоленск
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
В маке задаётся вторая ось, но не как слейв? Или не задаётся вообще?FLUKE писал(а):Т.е., мак рулит одной осью, степ-дир с неё подаётся на шайтанкоробку, которая рулит ведомой.
Давайте схему включения, а то переливание из пустого в порожнее.
-
- Почётный участник
- Сообщения: 115
- Зарегистрирован: 25 янв 2017, 16:15
- Репутация: 18
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
То есть с драйвера мы питаем вашу "маленькую черную коробочку", а она в свою очередь два шд?
Поправьте если ошибаюсь, но даже для небольшого станка надо как минимум 48В, для покрупнее и 70В мало может быть.
Несерьезно как-то.Alexsem76 писал(а):Напряжение питания от 5 до 27В
Поправьте если ошибаюсь, но даже для небольшого станка надо как минимум 48В, для покрупнее и 70В мало может быть.
-
- Мастер
- Сообщения: 2113
- Зарегистрирован: 17 янв 2013, 08:19
- Репутация: 622
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Она импульсы выдает, а не питание.FL@gMan писал(а):То есть с драйвера мы питаем вашу "маленькую черную коробочку", а она в свою очередь два шд?
PS. Фото бы.
- FLUKE
- Мастер
- Сообщения: 843
- Зарегистрирован: 11 мар 2013, 21:18
- Репутация: 187
- Настоящее имя: Сергей
- Откуда: Смоленск
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Ага, прям секрет какой то.Darxton писал(а):PS. Фото бы.
Не документации, не фото, не видео, не внятного объяснения.....Alexsem76 писал(а):Устройство автономное, разработано и производиться в России.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
FLUKE писал(а):шайтанкоробку
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Почётный участник
- Сообщения: 115
- Зарегистрирован: 25 янв 2017, 16:15
- Репутация: 18
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Спасибо, простите мне мой английский, но суть я думаю все поняли.
Этот человек возможно не умеет продавать, вдруг делать умеет, не то что некоторые.
Этот человек возможно не умеет продавать, вдруг делать умеет, не то что некоторые.
-
- Мастер
- Сообщения: 2113
- Зарегистрирован: 17 янв 2013, 08:19
- Репутация: 622
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
предположу что ТС еще не озаботился эстетикой внешнего вида разработки. )FLUKE писал(а): Ага, прям секрет какой то.
-
- Почётный участник
- Сообщения: 115
- Зарегистрирован: 25 янв 2017, 16:15
- Репутация: 18
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Интересно, а запатентовать таку штуку можно, э автор мож не спешить с выкатыванием полезной модели.
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа

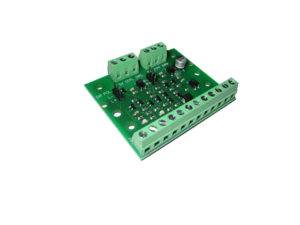

модуль раздваивает сигналы step и dir на два драйвера и собирает два сигнала с двух датчиков в один выходной. Питание драйверов идет независимо от модуля. Почему это предлагаю, да только потому, что на форуме масса вопросов и масса тем по этому вопросу, но ни одного конкретного решения - НЕТ.
В корпусе пока в наличии модулей нет. Они будут на следующей неделе.
В корпусе пока в наличии модулей нет. Они будут на следующей неделе.
-
- Мастер
- Сообщения: 1205
- Зарегистрирован: 14 янв 2013, 16:46
- Репутация: 144
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
ааад. Нифига не понял. МОжет все-таки пошаговый алгоритм работы опишете?Alexsem76 писал(а):одуль раздваивает сигналы step и dir на два драйвера и собирает два сигнала с двух датчиков в один выходной
ну например как я вижу работу такого модуля
1) модуль пропускает импульсы транзитом при обычной работе
2) при хоминге пропускает импульсы, при наезде на датчик одной из осей блокирует этот канал, при наезде на датчик второй осью - начинает пропускать импульсы транзитом опять на обе оси, и активирует выход
3) в этот момент контроллер видит, что датчик сработал, останавливает оси, инвертирует DIR, начинает движение опять
4) модуль пропускает имульсы, при съезде одной из осей с датчика блокирует импульсы на неё, ждет съезда второй оси, убирает сигнал с выхода.
5) контроллер видит, что с датчика съехали и останавливает оси, обнуляет координаты
Вопрос только как он определяет работу от хоминга, и если не определяет - как быть когда датчик нуля одновременно концевик?
-
- Мастер
- Сообщения: 1205
- Зарегистрирован: 14 янв 2013, 16:46
- Репутация: 144
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Вопрос в том, что для срабатывания его как концевика получается что надо будет на оба датчика заехать обоими движками, так? Или подключать их одновременно параллельно ко входу на контроллер Limit и ко входу Home через ваш модуль?Принцип работы Вы полностью и с большой точностью описали. Именно так все это и работает. Если у Вас датчики являются одновременно и limitы то для контроллера это один ОБЩИЙ датчик и принцип работы в этом случае такой-же как и home
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Ничего переключать не надо.
- michael-yurov
- Почётный участник
- Сообщения: 11628
- Зарегистрирован: 26 июл 2012, 00:10
- Репутация: 4636
- Настоящее имя: Михаил Львович
- Откуда: Новоуральск
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Че-то не понял. А как модуль знает при каком уровне dir происходит движение к датчику, а при каком от него? Или это жестко задано? А если это приводы, у которых нельзя инвертировать направление работы перекинув одну из обмоток, или изменив подключение dir с общим плюсом / минусом? А приводы правый левый при этом должны, например, работать зеркально.
И какие датчики можно подключать, и что с гальванической развязкой?
Как сделать такое устройство - понятно.
Непонятно, как сделать, чтобы корректно работало у всех.
И какие датчики можно подключать, и что с гальванической развязкой?
Как сделать такое устройство - понятно.
Непонятно, как сделать, чтобы корректно работало у всех.
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа

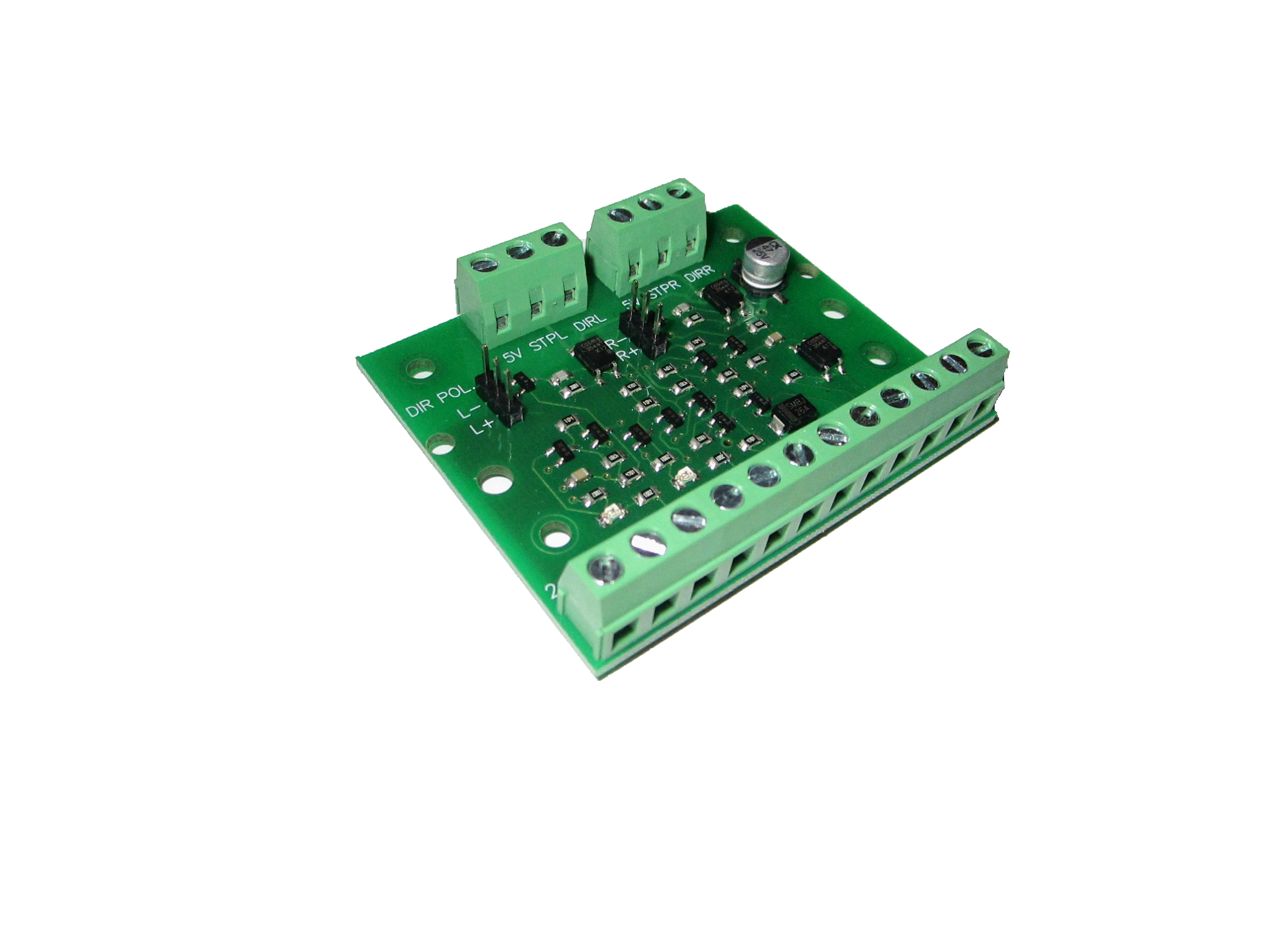

На модуле есть перемычки сигналов dir. При настройке (установке) на станок перемычками выставляются направления сигналов dir. Ну а совсем проще - если знаете как сделать такое устройство, то и вопросов с этим быть не должно. Да не уточнил еще один момент - устройство конечно же будет работать только с системами управления step/dir. С аналоговым управлением приводами работать не будет! И еще направление сигналов dir изменить можно ВСЕГДА. Не обмотками, так настройками самих драйверов!
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Забыл сказать гальваническая развязка сделана по сигналам DIR
