Re: Модуль выравнивания портала станка с чпу любого типа
Добрый день, товарищи.
Позвольте отписаться о приобретенном товаре.
Значит дело такое купил я этот модуль выравнивания портала.
С первого раза он не завелся, двигатели крутились в одну сторону. Все оказалось достаточно просто - из-за оригинальности контроллера управления!
ТС и по совместительству разработчик (как я думаю) устройства оперативно (в течении 2 дней переговоров, по факту - 15 минут) решил вопрос работы (правильного подключения) устройства путем проработки документации на имеющийся у меня контроллер управления.
Все решилось путем добавления DC-DC конвертера (из Китая за 60 р., благо он у меня был).
Т.о. на модуль выравнивания идет PUL- и DIR-, как управляющие сигналы и 5V через конвертер так же с контроллера.
Резюмирую:
Станок широкоформатный 4-х координатный (5 шаговых двигателей)
Контроллер управления 4-е оси - 12 т.р. - АлиЭкспресс
21 т.р. - Даркстон
Контроллер управления 6 осей - 37,5 т.р. - Даркстон
- 22 т.р. - АлиЭкспресс
Модуль выравнивания - 2 т.р. (округляю)
Мои затраты 12+2=14 т.р.
Экономия:
- наименьшая = 8 т.р.
- наибольшая = 23,5 т.р.
Ребят, не для рекламы, посчитал только свое, автора не знаю - не постановка не подстава.
Просто рекомендую.
У меня все)))) Всем спасибо.
Позвольте отписаться о приобретенном товаре.
Значит дело такое купил я этот модуль выравнивания портала.
С первого раза он не завелся, двигатели крутились в одну сторону. Все оказалось достаточно просто - из-за оригинальности контроллера управления!
ТС и по совместительству разработчик (как я думаю) устройства оперативно (в течении 2 дней переговоров, по факту - 15 минут) решил вопрос работы (правильного подключения) устройства путем проработки документации на имеющийся у меня контроллер управления.
Все решилось путем добавления DC-DC конвертера (из Китая за 60 р., благо он у меня был).
Т.о. на модуль выравнивания идет PUL- и DIR-, как управляющие сигналы и 5V через конвертер так же с контроллера.
Резюмирую:
Станок широкоформатный 4-х координатный (5 шаговых двигателей)
Контроллер управления 4-е оси - 12 т.р. - АлиЭкспресс
21 т.р. - Даркстон
Контроллер управления 6 осей - 37,5 т.р. - Даркстон
- 22 т.р. - АлиЭкспресс
Модуль выравнивания - 2 т.р. (округляю)
Мои затраты 12+2=14 т.р.
Экономия:
- наименьшая = 8 т.р.
- наибольшая = 23,5 т.р.
Ребят, не для рекламы, посчитал только свое, автора не знаю - не постановка не подстава.
Просто рекомендую.
У меня все)))) Всем спасибо.
- ultrus
- Мастер
- Сообщения: 2039
- Зарегистрирован: 09 апр 2013, 05:42
- Репутация: 1328
- Настоящее имя: Юрий
- Откуда: Воронеж
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Да ну на!Иван_Брянск писал(а):Ребят, не для рекламы
Тогда зачем вы в этой теме про модуль выравнивания портала, цены на контроллеры и ссылки на Даркстон приводите?
Опять что ли Пурики начали Даркстон гнобить? Финал осенней депрессии?
Понимаю, конкуренция - двигатель торговли, но зачем так грязно?
Станок свой 4-х координатный вместе с модулем выравнивания покажите, Иван_Воронеж...
Фото в студию...
"Если хочешь сделать что-то хорошо, сделай это сам."
Фердинанд Порше
Фердинанд Порше
-
- Новичок
- Сообщения: 4
- Зарегистрирован: 18 дек 2017, 09:12
- Репутация: 0
- Настоящее имя: Адылин И.П.
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Не пойму при чем тут "Иван_Воронеж", типа я агент Даркстона?)))))))))
Ахах, мнительный вы, я просто о своем контроллере пишу и соответственно такой в России есть только в Даркстоне, я просто не знаю где такие еще есть.
А именно вот такой контроллер https://ru.aliexpress.com/item/Ethernet ... 71890.html
А по поводу не для рекламы - так тут чистая правда, мне ж без разницы, Юрий сколько вы СВОИХ денег потратите... Я привел варианты.
А если уж и рекламировать Даркстон, то вряд ли я б ссылался на Алиэкспресс, где на 10 килорублей дешевле, где я и заказывал контроллер...

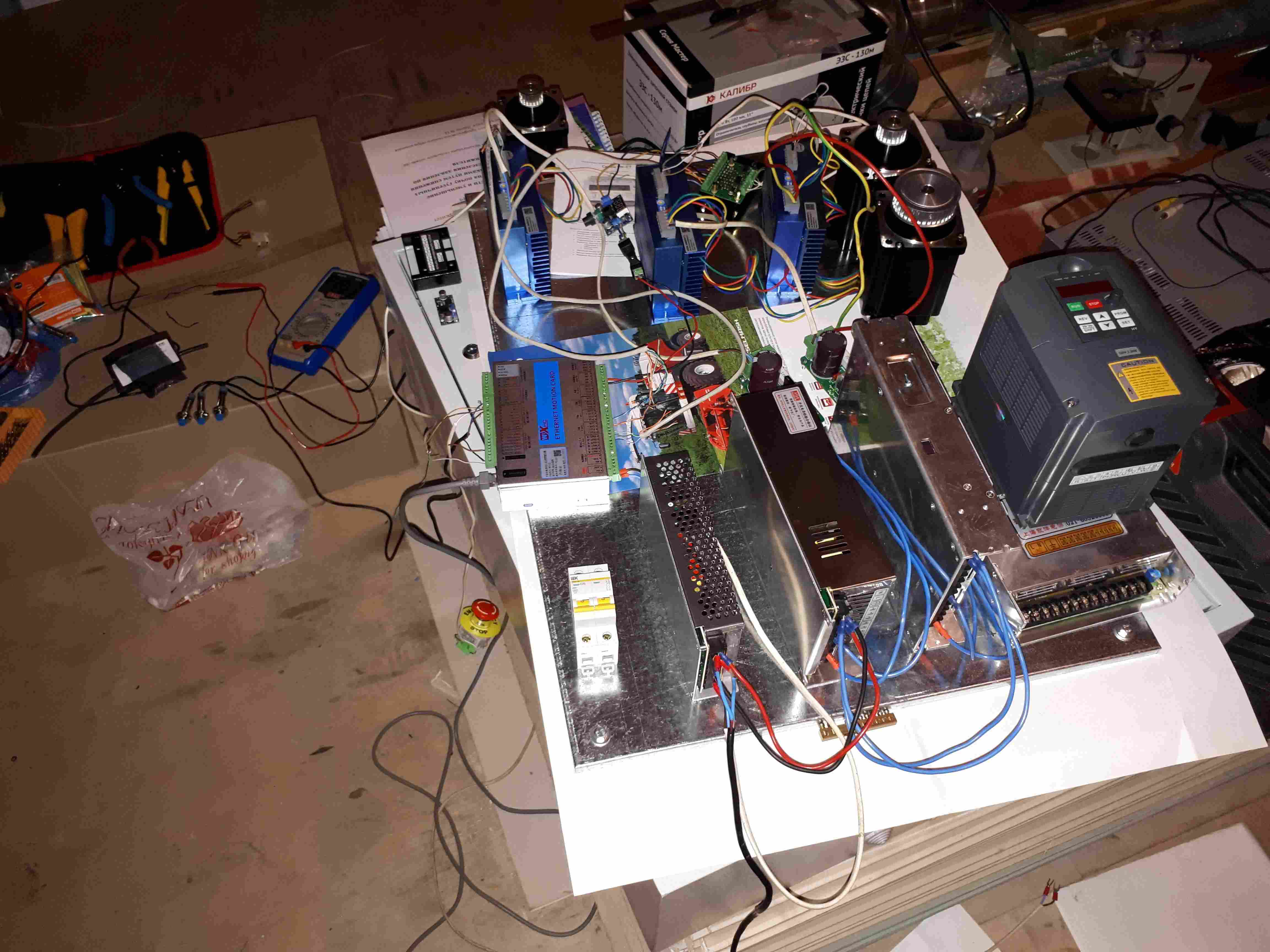

Если хотите посмотреть мой беспорядок то пожалуйста, т.к. станок не собран полностью... а из фото механики станка - есть только стол, выложу чуток позже
Да и я не говорил о стабильности, я сказал, что все работает...

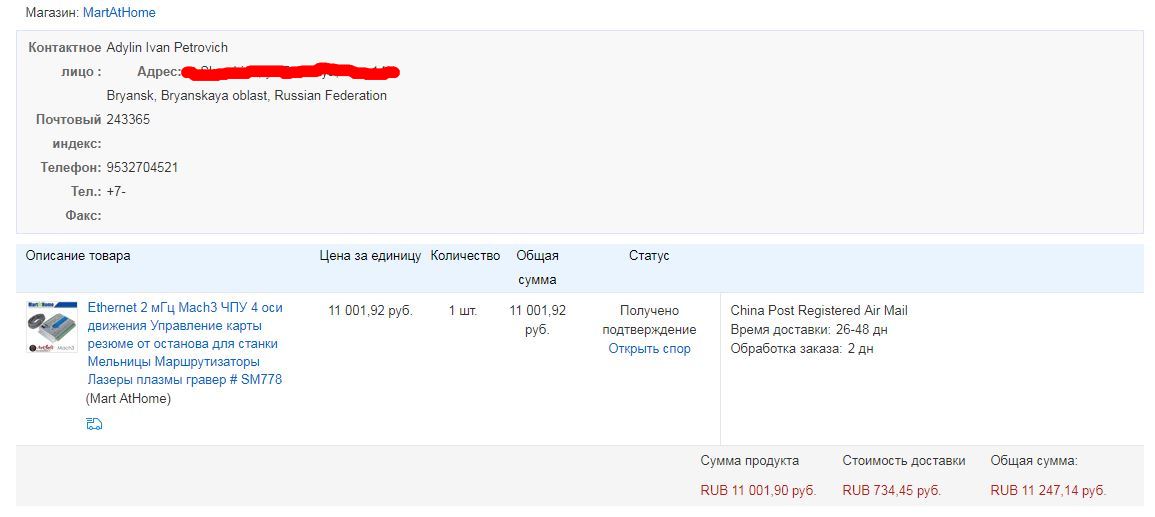

В нижнем изображении есть данные по моему заказу, хотите проверяйте индекс, хотите телефон (звоните - отвечу), хотите в Вконтакте или Одноклассники идите (ФИО есть), я ни от кого не прячусь)))
Ахах, мнительный вы, я просто о своем контроллере пишу и соответственно такой в России есть только в Даркстоне, я просто не знаю где такие еще есть.
А именно вот такой контроллер https://ru.aliexpress.com/item/Ethernet ... 71890.html
А по поводу не для рекламы - так тут чистая правда, мне ж без разницы, Юрий сколько вы СВОИХ денег потратите... Я привел варианты.
А если уж и рекламировать Даркстон, то вряд ли я б ссылался на Алиэкспресс, где на 10 килорублей дешевле, где я и заказывал контроллер...
Если хотите посмотреть мой беспорядок то пожалуйста, т.к. станок не собран полностью... а из фото механики станка - есть только стол, выложу чуток позже
Да и я не говорил о стабильности, я сказал, что все работает...
В нижнем изображении есть данные по моему заказу, хотите проверяйте индекс, хотите телефон (звоните - отвечу), хотите в Вконтакте или Одноклассники идите (ФИО есть), я ни от кого не прячусь)))
- frezeryga
- Почётный участник
- Сообщения: 13679
- Зарегистрирован: 18 авг 2013, 16:08
- Репутация: 5050
- Откуда: Жуковский
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Где покупали драйверы?
-
- Новичок
- Сообщения: 4
- Зарегистрирован: 18 дек 2017, 09:12
- Репутация: 0
- Настоящее имя: Адылин И.П.
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Драйверы em-806 и два ИИП на 70В - на Даркстоне, на Пьюрлоджике они дороже.
ИИП на 50В и 24В, шпиндель в наборе, контроллер - на Алиэкспресс
ШД на 87 кг - 3 шт. и 35 кг - 1 шт. (точно не помню) - на Дюксе (+ механику там же) - кстати тут акция была -500 р., может еще есть, можно сэкономить на доставке, у меня суммарно вышло -1500 (3 заказа делал, с моей з/п я долго все покупаю, уже примерно 150+ тысяч потратил)
Правда я логики продавцов не пойму. AM882 и EM806 вроде практически полные аналоги, но вот на Даркстоне дороже EM806 (тут говорят они плавнее работают), а на Пьюрлоджике дороже AM882 (говорят у них какой-то дополнительный выход ошибки вроде).

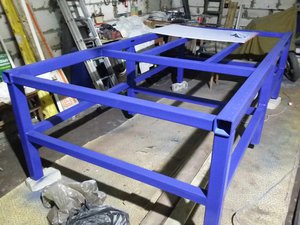

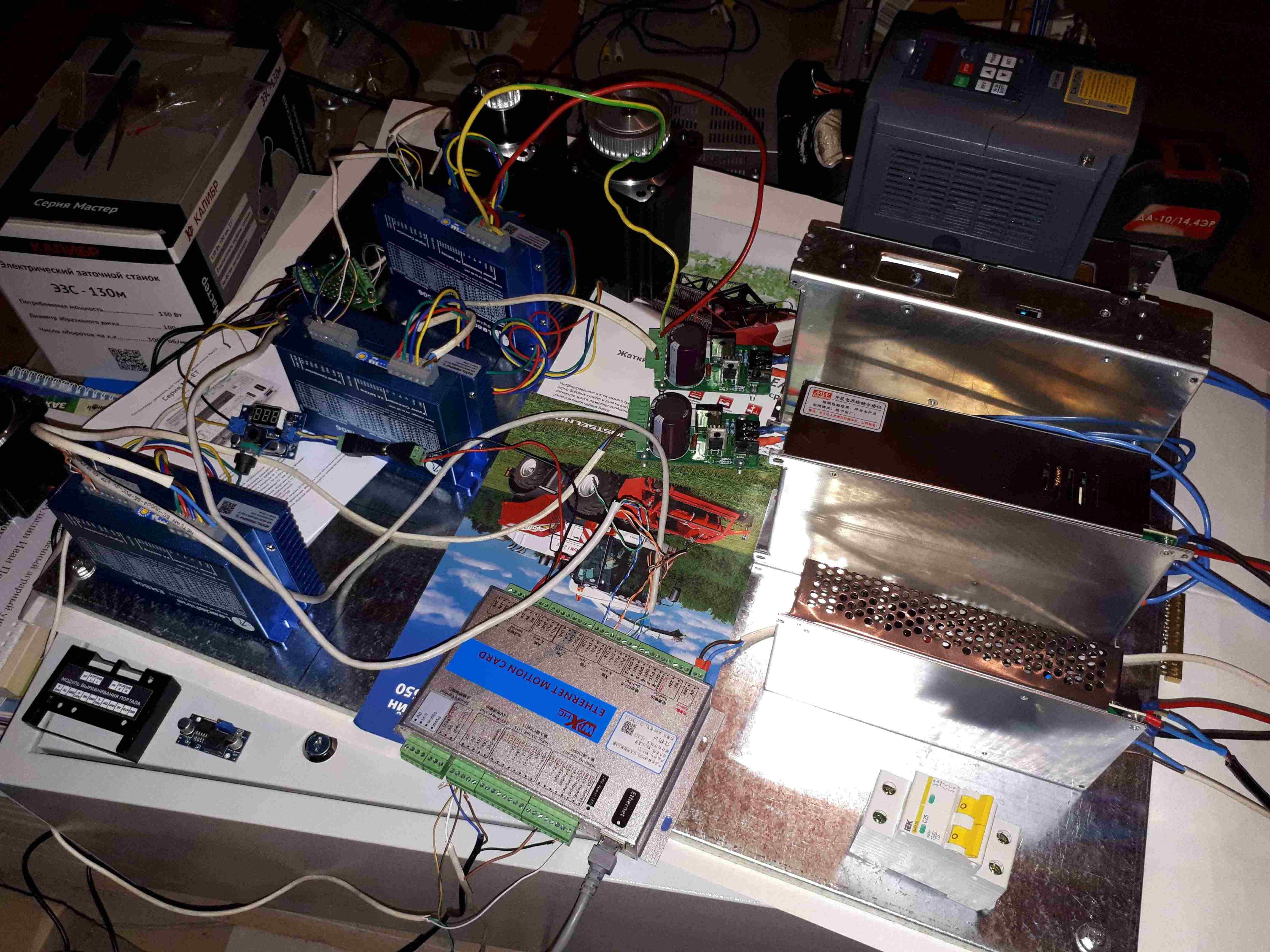

Юрий, обещанное фото ниже:
ИИП на 50В и 24В, шпиндель в наборе, контроллер - на Алиэкспресс
ШД на 87 кг - 3 шт. и 35 кг - 1 шт. (точно не помню) - на Дюксе (+ механику там же) - кстати тут акция была -500 р., может еще есть, можно сэкономить на доставке, у меня суммарно вышло -1500 (3 заказа делал, с моей з/п я долго все покупаю, уже примерно 150+ тысяч потратил)
Правда я логики продавцов не пойму. AM882 и EM806 вроде практически полные аналоги, но вот на Даркстоне дороже EM806 (тут говорят они плавнее работают), а на Пьюрлоджике дороже AM882 (говорят у них какой-то дополнительный выход ошибки вроде).
Юрий, обещанное фото ниже:
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Ребят без обид, но как-то не в тему! Здесь обсуждаем модуль выравнивания портала. Есть вопросы по его покупке, работоспособности, подключению - все постараюсь решить (если возможно), а по обсуждению других вопросов есть профильные темы
-
- Новичок
- Сообщения: 4
- Зарегистрирован: 18 дек 2017, 09:12
- Репутация: 0
- Настоящее имя: Адылин И.П.
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
согласен, поэтому тему можно подчистить (удалить несколько моих лишних сообщений) остальное если кому нужно - в личку
-
- Новичок
- Сообщения: 17
- Зарегистрирован: 05 дек 2016, 17:52
- Репутация: 0
- Настоящее имя: Алексей
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Адрес сайте не подскажите для заказа . Всё нашёл .
-
- Новичок
- Сообщения: 3
- Зарегистрирован: 24 мар 2018, 14:09
- Репутация: 0
- Настоящее имя: Андрей
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Здравствуйте, Алексей!
Как раз ищу подобное решение для своего станка. Есть пара вопросов.

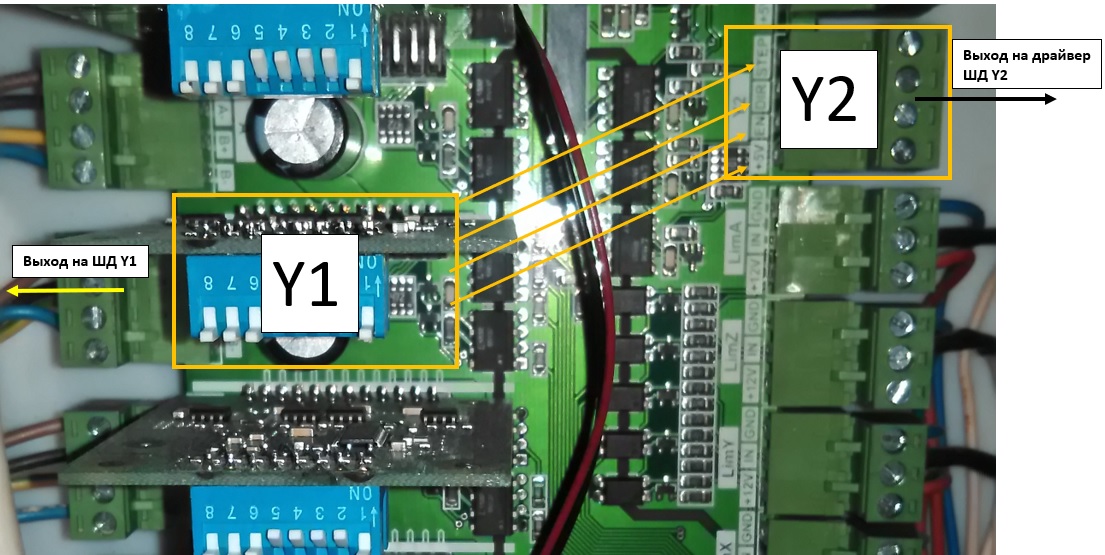

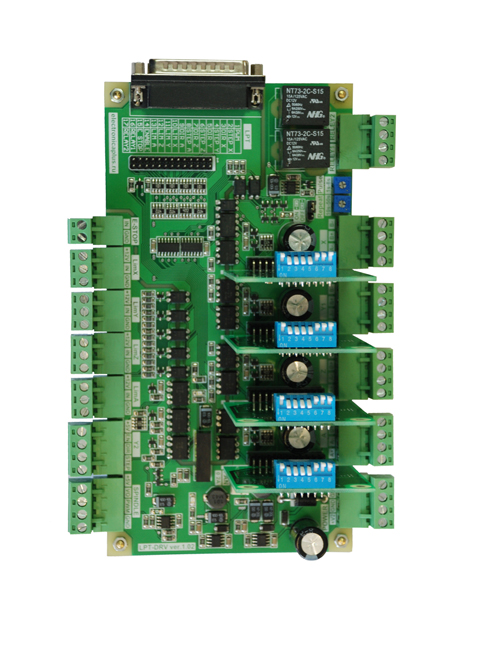

А именно, у меня Mach-3 и вот такой контроллер, в котором драйвера XYZA дифференцированы непосредственно в плату. Но при этом есть выход для Y2 параллельный Y1.

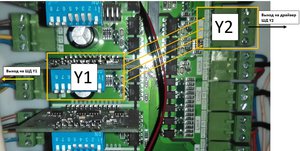

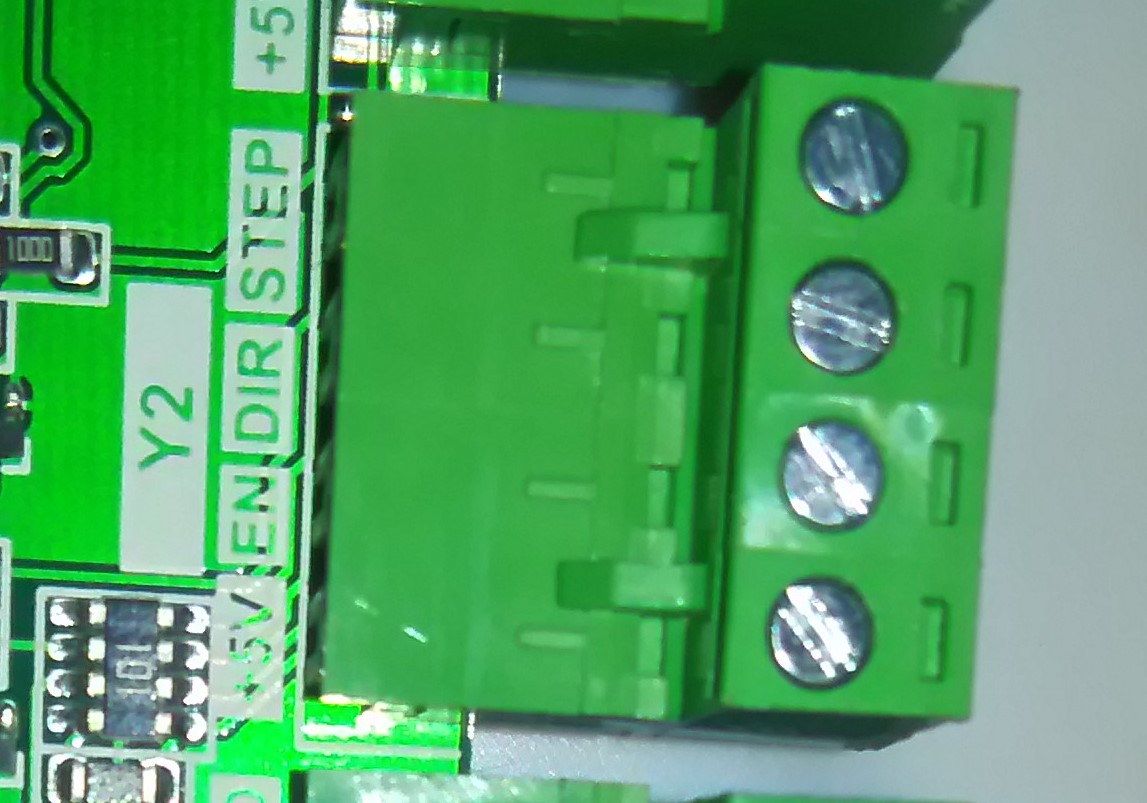

Так вот, могу я отключить ШД от выхода Y1 и, использовав 2 внешних драйвера, подключить их через Ваш модуль к выходу сигналов на Y2? Фотки прилагаются.
Ну и каким образом можно этот модуль у Вас приобрести? Если не сложно, сообщите мне на exp-ak@mail.ru. Меня зовут Андрей. Спасибо
Как раз ищу подобное решение для своего станка. Есть пара вопросов.
А именно, у меня Mach-3 и вот такой контроллер, в котором драйвера XYZA дифференцированы непосредственно в плату. Но при этом есть выход для Y2 параллельный Y1.
Так вот, могу я отключить ШД от выхода Y1 и, использовав 2 внешних драйвера, подключить их через Ваш модуль к выходу сигналов на Y2? Фотки прилагаются.
Ну и каким образом можно этот модуль у Вас приобрести? Если не сложно, сообщите мне на exp-ak@mail.ru. Меня зовут Андрей. Спасибо
-
- Мастер
- Сообщения: 2062
- Зарегистрирован: 14 май 2016, 09:40
- Репутация: 325
- Настоящее имя: Станислав Ерофеев
- Откуда: Санкт-Петербург
Re: Модуль выравнивания портала станка с чпу любого типа
Интегрированы.exp-ak писал(а): драйвера XYZA дифференцированы непосредственно в плату.
-
- Новичок
- Сообщения: 3
- Зарегистрирован: 24 мар 2018, 14:09
- Репутация: 0
- Настоящее имя: Андрей
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Ну, наверное)))) суть то понятна - для этого и картинки)))
-
- Новичок
- Сообщения: 3
- Зарегистрирован: 24 мар 2018, 14:09
- Репутация: 0
- Настоящее имя: Андрей
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Прочитал инструкцию по модулю, нашел сайт))) В понедельник изготовитель моего станка обещал дать конкретный ответ, у них вроде тоже какое-то решение появилось... И буду решать.
-
- Новичок
- Сообщения: 6
- Зарегистрирован: 26 сен 2017, 23:10
- Репутация: 1
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Кто-нибудь с 3-х осевой ddcsv2.1 тестировал?
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
С данным контроллером работать будет без проблем!dondigidon писал(а):Кто-нибудь с 3-х осевой ddcsv2.1 тестировал?
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
С этой платой тоже будет работать. Дополнительный выход использовать не надо.exp-ak писал(а):Здравствуйте, Алексей!
Как раз ищу подобное решение для своего станка. Есть пара вопросов.
А именно, у меня Mach-3 и вот такой контроллер, в котором драйвера XYZA дифференцированы непосредственно в плату. Но при этом есть выход для Y2 параллельный Y1.
Так вот, могу я отключить ШД от выхода Y1 и, использовав 2 внешних драйвера, подключить их через Ваш модуль к выходу сигналов на Y2? Фотки прилагаются.
Ну и каким образом можно этот модуль у Вас приобрести? Если не сложно, сообщите мне на exp-ak@mail.ru. Меня зовут Андрей. Спасибо
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Здравствуйте Всем
Много вопросов возникает у тех, кто берет модуль и подключает к NC-STUDIO или другим контроллерам с питанием датчиков +5В. С датчиками SN-04 и "короткими" проводами работает без проблем, а вот с другими датчиками и достаточно длинными линиями датчиков начинаются вопросы.

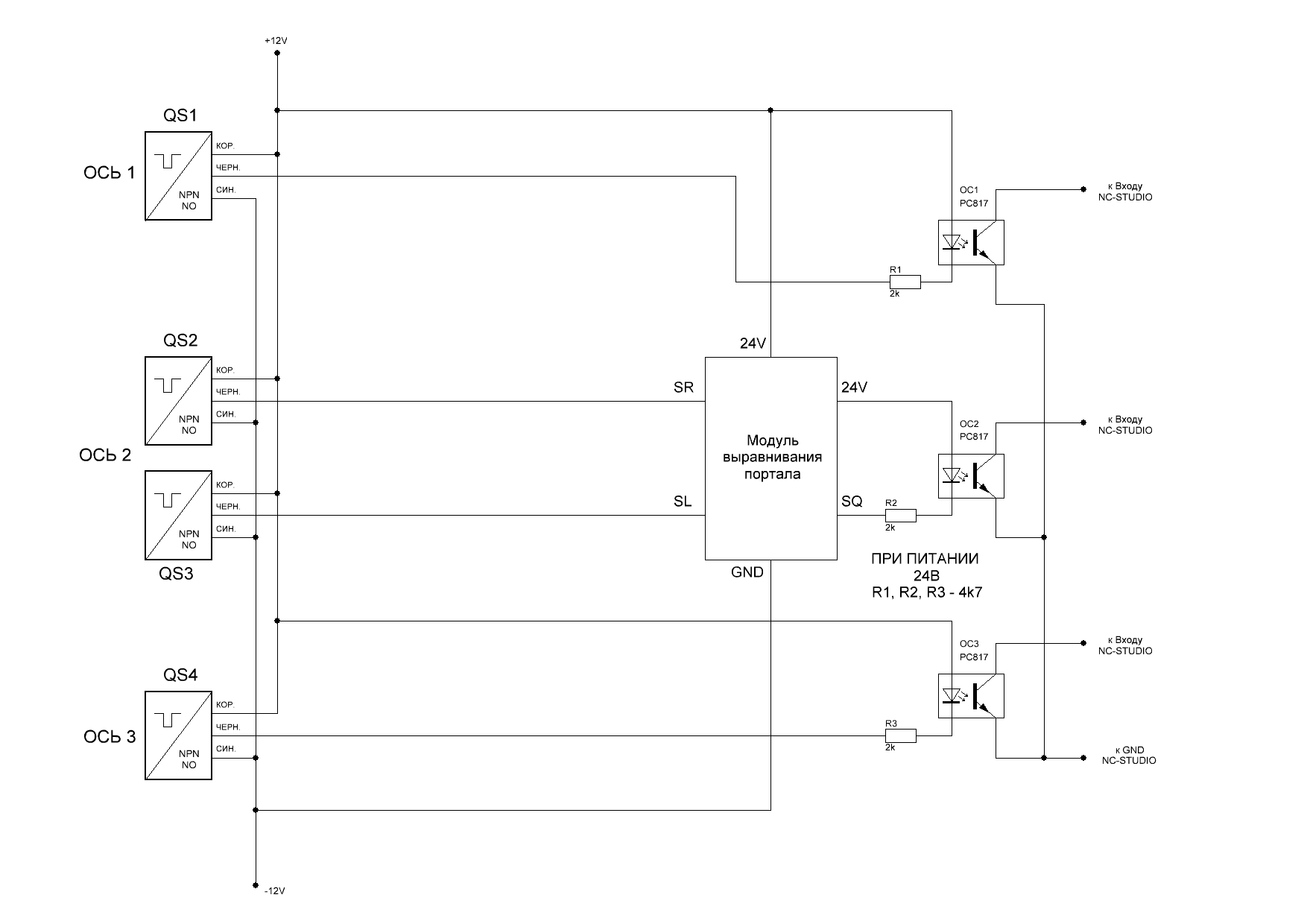

После 2-х переписок и решения этих вопросов решил нарисовать схему дабы упростить жизнь другим. Блок питания 12-24В отдельный. Минуса блока и контроллера соединять не надо.
Много вопросов возникает у тех, кто берет модуль и подключает к NC-STUDIO или другим контроллерам с питанием датчиков +5В. С датчиками SN-04 и "короткими" проводами работает без проблем, а вот с другими датчиками и достаточно длинными линиями датчиков начинаются вопросы.
После 2-х переписок и решения этих вопросов решил нарисовать схему дабы упростить жизнь другим. Блок питания 12-24В отдельный. Минуса блока и контроллера соединять не надо.
-
- Новичок
- Сообщения: 3
- Зарегистрирован: 09 мар 2018, 22:08
- Репутация: 0
- Настоящее имя: ЕВГЕНИЙ
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
Как купить ваш модуль ?
-
- Кандидат
- Сообщения: 51
- Зарегистрирован: 19 июн 2017, 11:11
- Репутация: 16
- Настоящее имя: Алексей Семёнов
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
По вопросам покупки модуля пишите в личку.
-
- Новичок
- Сообщения: 18
- Зарегистрирован: 17 июл 2018, 11:56
- Репутация: 0
- Настоящее имя: Иван
- Контактная информация:
Re: Модуль выравнивания портала станка с чпу любого типа
а где вы территориально?
