Гравировально-фрезерные станки с ЧПУ. Под заказ.

[CNC-Logic]

pretorean

Станок который я ещё не доделал, имеет поле 1100*680*100 мм (А1 Plus). В этой теме я дал объявление, что делаю собранные наборы механики разного формата, но конструктив такой же как у "А1 Plus". Станок будет ориентировочно готов через неделю-две. Оставшаяся комплектуха в пути. Как будет готов - обязательно сниму видео на суд форумчан.

Я не жду от своего станка точности обрабатывающего центра. Он бюджетный. Но по алюминию при "адекватных" режимах резания должен пойти.

Вы хотите делать из фанеры сборные конструкции? Могу предположить что мой станок вам подойдёт.

Помощь по выбору комплектухи окажу. Вообще планирую кое-какую комплектуху для станков выставить на сайте. А то как то нехорошо получается: наборы для сборки есть - комплектухи нет! Непорядок!

[colosimo]

Ждем первых отзывов и стружки) а так А0 интересен по цене конечно...

[Coffeein]

Как идёт процесс? Тоже жду работы станка.

[Coffeein]

Получил, спасибо! Все очень быстро.

[CNC-Logic]

Пока гоняю бюджетный набор электроники с целью выявить его скоростной максимум и одновременно делаю станок. Сам уже поскорей хочу его доделать.

[frezeryga]

Да скорость это одно а ускорение с реальным железом на валу совсем другое.

[CNC-Logic]

Снял небольшое видео о работе станка http://www.cnc-club.ru/forum/viewtopic. ... &start=140

По мере наличия свободного времени, сделаю побольше видео о станке

[CNC-Logic]

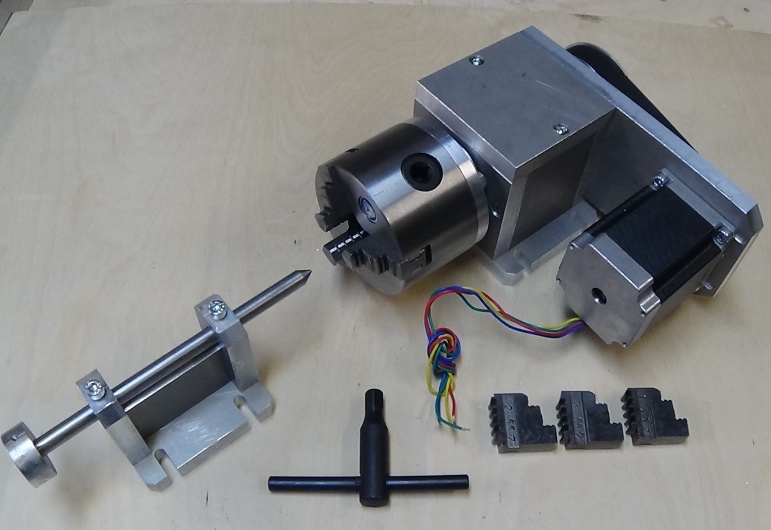

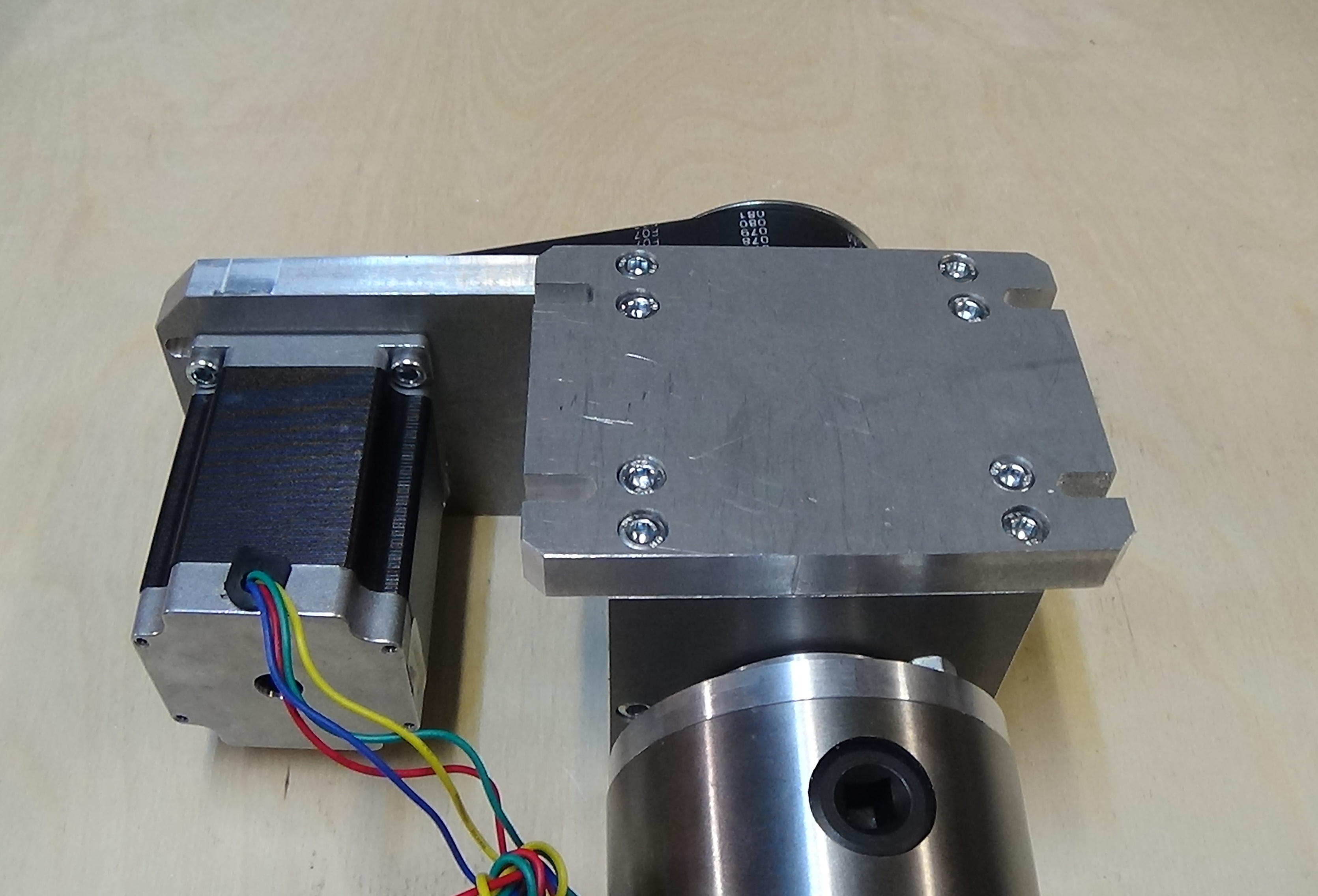

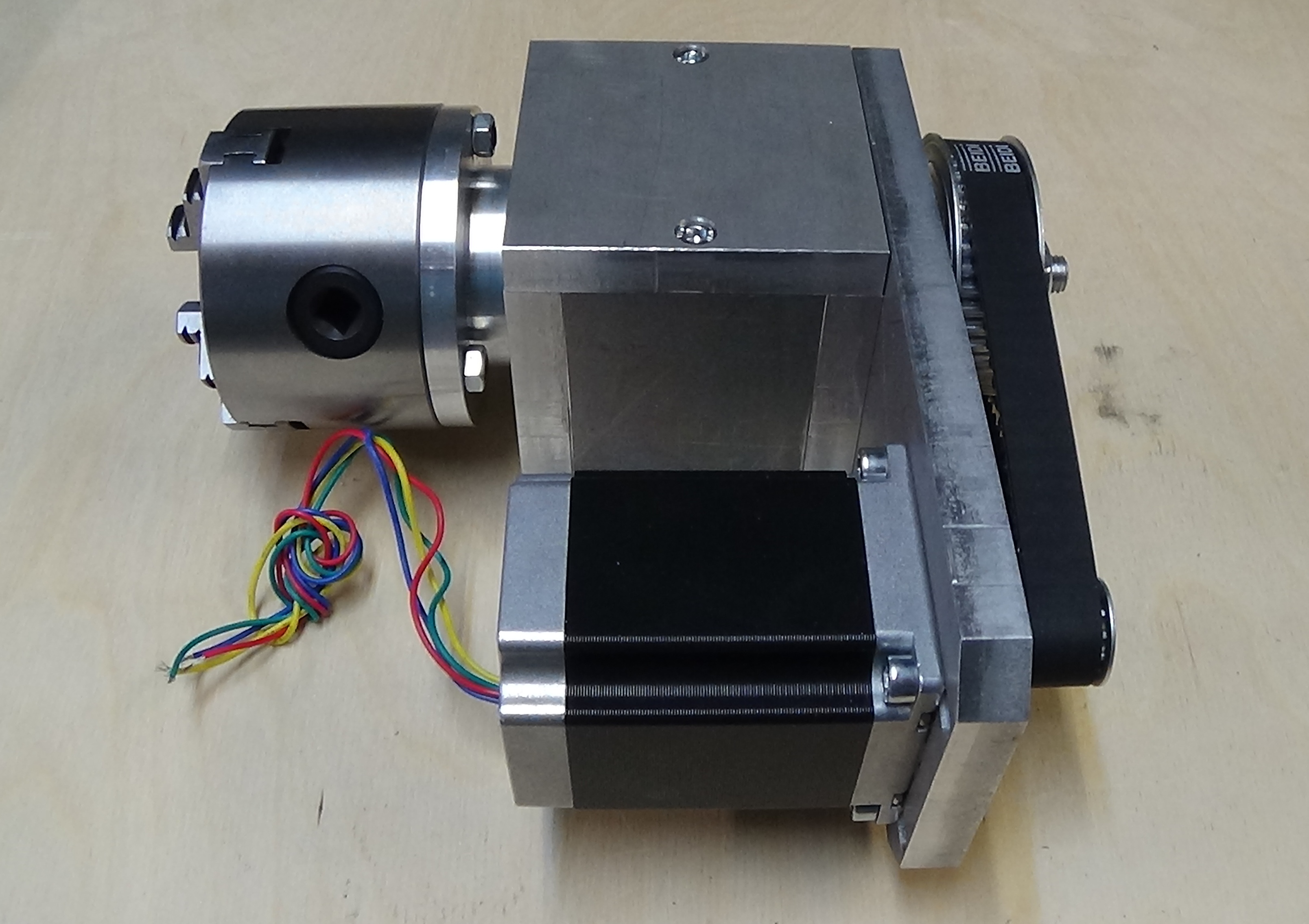

Фото:

Технические характеристики:

-Высота до центра 55 мм. (возможно изменение по запросу)
-Передаточное отношение 1:5
-Тип редуктора: ременной зубчатый
-Профиль зуба XL, шаг 5.08мм
-Привод шаговый Nema 23 (размер 56*76мм)

Комплектация:

Поворотная ось - 1шт
Комплект обратных кулачков - 1шт
Ключ для патрона - 1шт

Срок изготовления 1 неделя - 2 недели

Цены:

Поворотная ось (диаметр патрона 50мм, 4 кулачка) 19 000 руб
Поворотная ось (диаметр патрона 80мм, 3 кулачка) 18 400 руб
Поворотная ось (диаметр патрона 100мм, 3 кулачка) 19 400 руб
Поворотная ось (диаметр патрона 100мм, 4 кулачка) 20 000 руб

Задняя бабка ко всем поворотным осям 4 000 руб

Доставка:

Любой ТК по желанию заказчика

Оплата:
Карта СБ, счёт ИП

Контакты продавца
Евгений, 8-913-792-59-42
flapper-F1B@yandex.ru
г.Новосибирск

[frezeryga]

На ремень крышечку из тонкой стали или пластика и плоскость которая к столу фрезернуть. И будет уже реально годная ось. А так стружка убьет ремень.

[Serg]

8 зубов на мелком шкиве маловато для 5M - будет неравномерное вращение... Хотя если специально не мерить и точить балясины, то заметно не будет.

[CNC-Logic]

8 зубов на мелком шкиве маловато для 5M - будет неравномерное вращение... Хотя если специально не мерить и точить балясины, то заметно не будет.

Используемые шкивы:

Ведомый (на патрон)
Шкив XL Z=60 для ремня 10мм
Шкив для зубчатого ремня с шагом 5.08мм (XL)

Ведущий (на шаговик)
Шкив XL Z=12 для ремня 20мм
Шкив для зубчатого ремня с шагом 5.08мм (XL)

Описание с сайта duxe

На ремень крышечку из тонкой стали или пластика и плоскость которая к столу фрезернуть. И будет уже реально годная ось. А так стружка убьет ремень.

Не вопрос, будет немного подороже

[Serg]

Используемые шкивы:

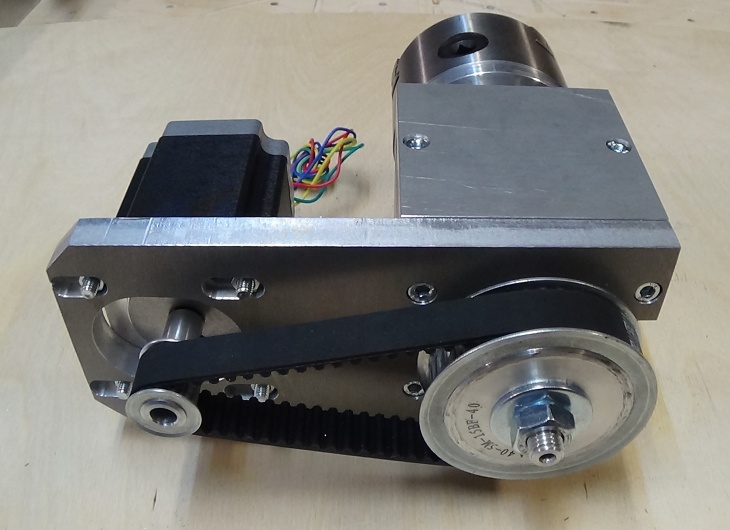

На фотке видна маркировка большого шкива: 40-5M-15. Очевидно, что при 1:5 на маленьком должно быть 8 зубов...
И при чём тут описание с сайта duxe? Там вообще лажа какая-то - шкивы под разную ширину ремня.

Шкив XL Z=60 для ремня 10мм

Шкив XL Z=12 для ремня 20мм

[CNC-Logic]

UAVpilot

Аааа, понятно. На фото действительно шкивы 5М. Но то что я предлагаю на продажу будет с XL.
То есть: конструктив будет такой же как на фото, но шкивы (и соответственно ремень) - другие - XL шаг 5.08

Никого не хотел ввести в заблуждение.

[verser]

На ремень крышечку из тонкой стали или пластика и плоскость которая к столу фрезернуть. И будет уже реально годная ось. А так стружка убьет ремень.

8 зубов на мелком шкиве маловато для 5M - будет неравномерное вращение... Хотя если специально не мерить и точить балясины, то заметно не будет.

Это всё верные замечания, но с ними ещё как-то смириться можно, как-никак цена умеренная. А вот что эти китайские патроны зажимают заготовку как попало, не просто ±маманегорюй мм, а вообще никогда не соосно, даже дошлифовка кулачков не поможет, потому что механика сжимания кулачков с дикими люфтами. Говорю это как бывший пользователь такого изделия, тоже в Китае брал. Так что для более-менее нормальной не особо требовательной работы потребуется заменить патрон, а это уже делает данный комплект не особо привлекательным.
P.S. Уточню здесь, что брал такую ось с четырехкулачковым патроном 80мм.

[CNC-Logic]

verser

Смотря для каких видов работ.

Вообще спасибо за идею. Я их действительно могу продавать и в собранном виде и без патрона - цена будет конечно же ниже

[Serg]

А вот что эти китайские патроны зажимают заготовку как попало, не просто ±маманегорюй мм, а вообще никогда не соосно, даже дошлифовка кулачков не поможет, потому что механика сжимания кулачков с дикими люфтами.

Ну не знаю, я покупал несколько таких патронов - вполне приличные, люфты есть как и везде, но они стабильны. Своему личному патрону я шлифанул кулачки и теперь заготовки диаметром от 8-10мм он зажимает с биением не более сотки (у патрона). Другое дело, что в оригинале посадка у них ниразу не конусная и если его снять поставить, то можно словить и пару десяток. Но своему я сделал конусную посадку.

P.S. Сейчас вот у Даркстона подобный патрон наверно купим, если цену хорошую даст - посмотрим что это будет...

[afz]

ременной зубчатый

Можно узнать, из каких соображений в качестве привода ставится Nema 23 x 76мм при таких параметрах редукции и диаметрах шкивов?

[Taganrog]

Думаете мало ? Должно быть нормально.я ставил чуть слабее.Хватало в притык. Все желал 112мм длинной с усилием 28-30кг.

[afz]

Думаете мало ?

Теория как бы говорит, что при таких параметрах ремня (тип XL, ширина 10мм,12/60 шкивы) передаваемый момент на патрон мах ~ 1,5Н/m.
Есть предположение, что ставят такой типоразмер исходя из допустимой нагрузки на ось ШД в 75н.

Для этой передачи
Hub loads:
Static hub loads for NEW belt [N] 51,97
Static hub loads for RUN-IN belt [N] 37,12
Dynamic hub loads for NEW belt [N] 51,97
Dynamic hub loads for RUN-IN belt [N] 37,12

[frezeryga]

тогда нужно просто написать сразу в описании что без крышки только для мелких работ с небольшим количеством стружки. а если драть обьемные болванки то нужна крышка.
