Название товара или услуги:Продаю плату управления ЧПУ под LinuxCNC
Описание товара или услуги:
По материалам темы (тема для предложений, идей по улучшению): http://www.cnc-club.ru/forum/viewtopic. ... 5&start=40
Тема по настройке, подключению и описанию : http://www.cnc-club.ru/forum/viewtopic.php?f=15&t=11422

Устройство обеспечивает связь компьютера со станком.
Конфигурацию можно обсудить.

Описание:

Doc_220720.zip

(2.5 МБ) 1422 скачивания

Описание для платы PinCet-MR:

Doc2.zip

(1.63 МБ) 184 скачивания

Интерфейс связи с компьютером - PCI, Ethernet.

Базовая конфигурация:
1.Управление 5 аналоговыми +-10в осями или 5 каналов STEP/DIR и один аналоговый.
2. 5-6 энкодеров инкрементальных(уровень входного сигнала 5в max)
3. входы/выходы:
Для PCI-MAIN можно подключить одну или две платы IO.
Для ETHERNET MAIN см. описание.

Одна плата IO: 8-out (8-опто развязанных транзисторных выхода), 16-входов( от 10 до 24в).

Стоимость:
Комплект состоит из MAIN платы, и дочерних I/0, PWM, encoders, SD.
Цены:
MAIN-PCI: 14300р.
MAIN-ETH-NEW:13000р.

PWM: 2000р.
encoders: 2100р.
I/O: 2100р.
SD: 1300р.

Так же можно скомплектовать и шлейфы - 100р/шт.

Способы оплаты и доставки: Оплата на карту сбербанка.
Доставка: почтой России, CDEK. Другие способы доставки обсуждаются отдельно.
Доставка оплачивается покупателем отдельно.

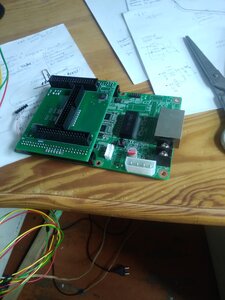

PinCET-MR

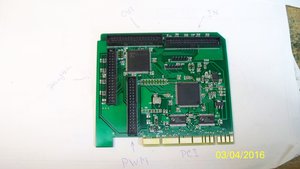

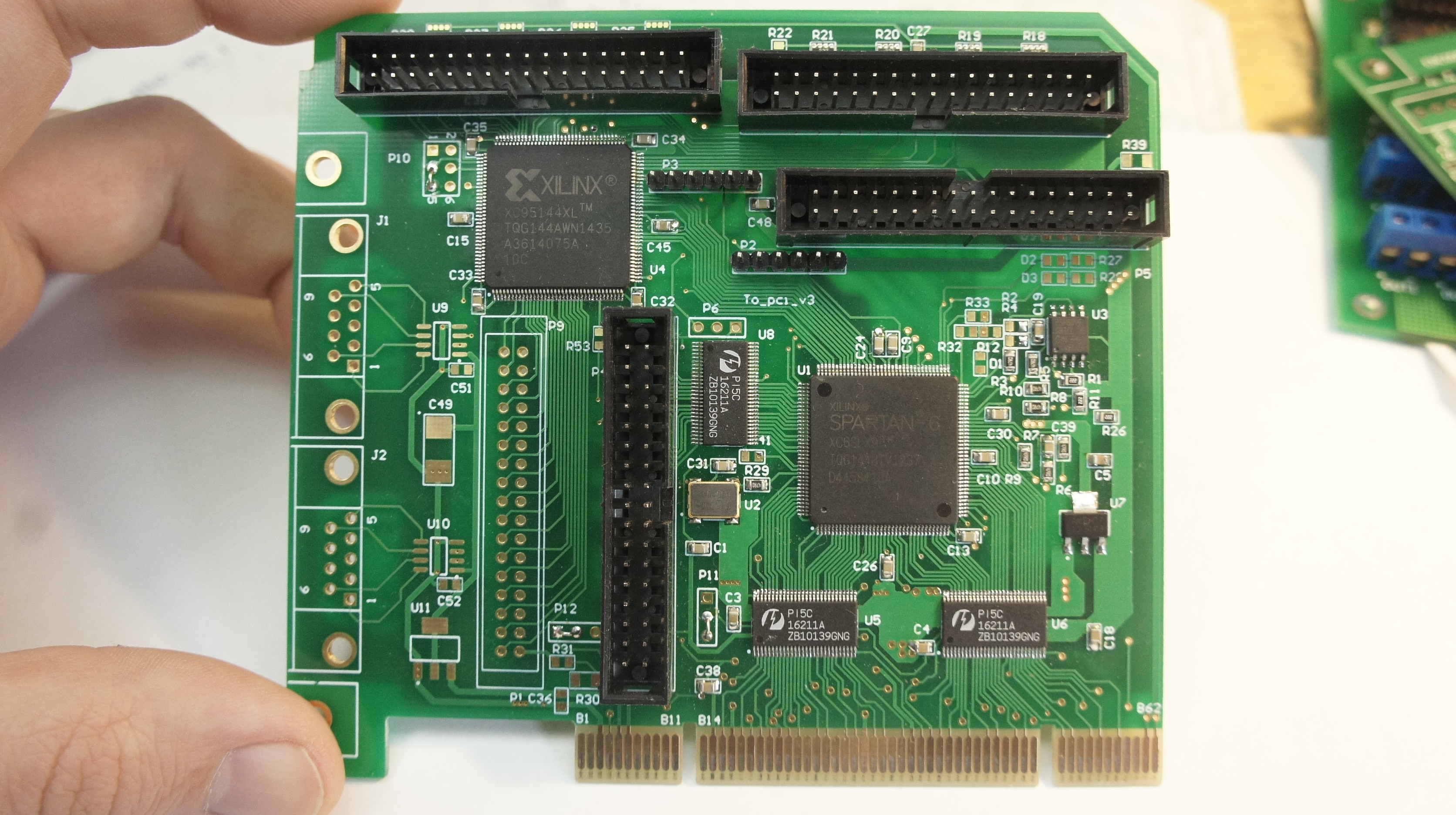

Плата MAIN-PCI

ETH-NEW(PinCET-ME)

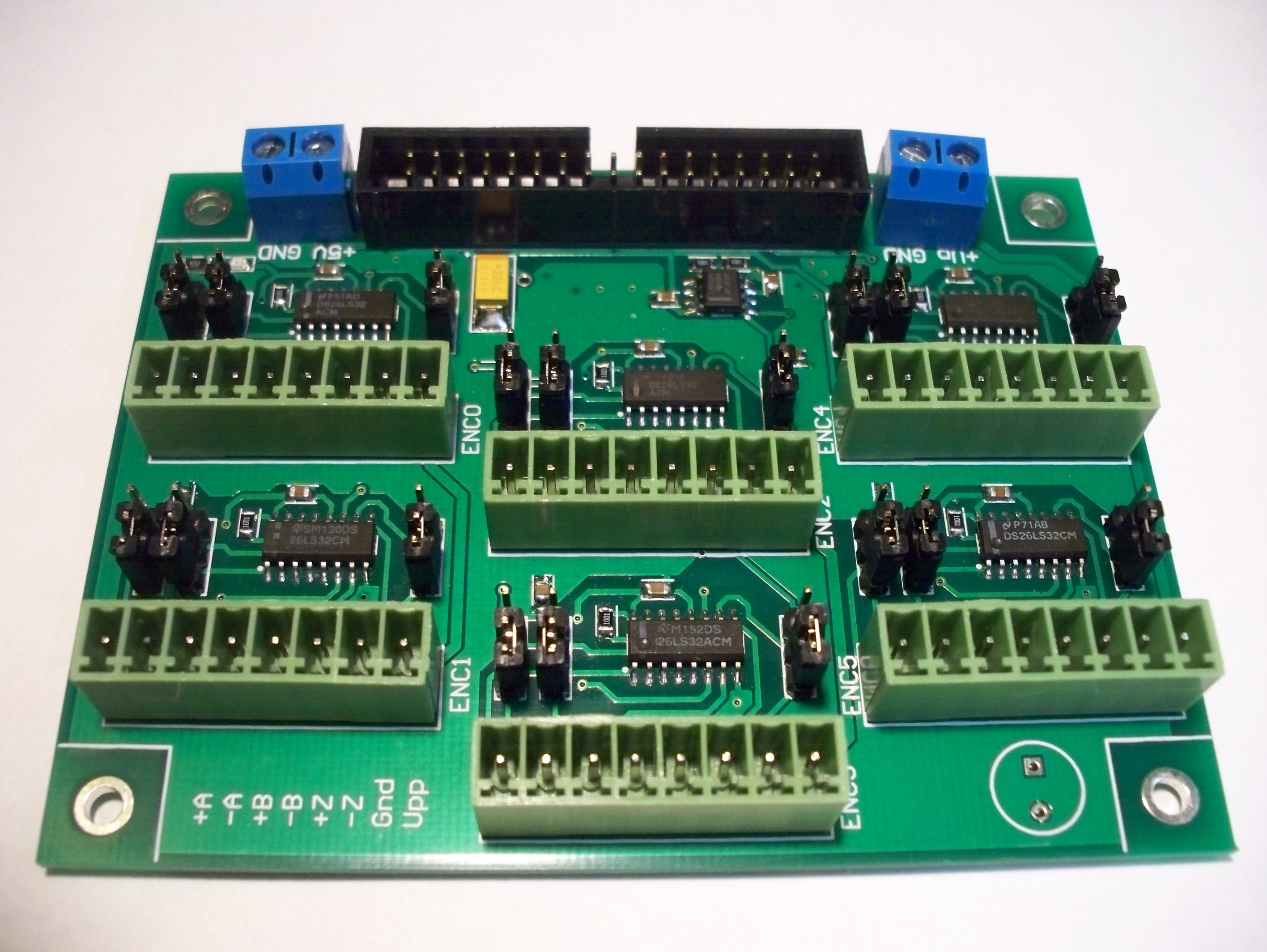

encoders(дифф. входы и не дифф.)

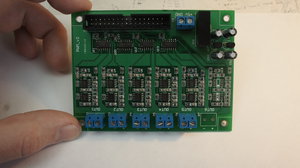

PWM

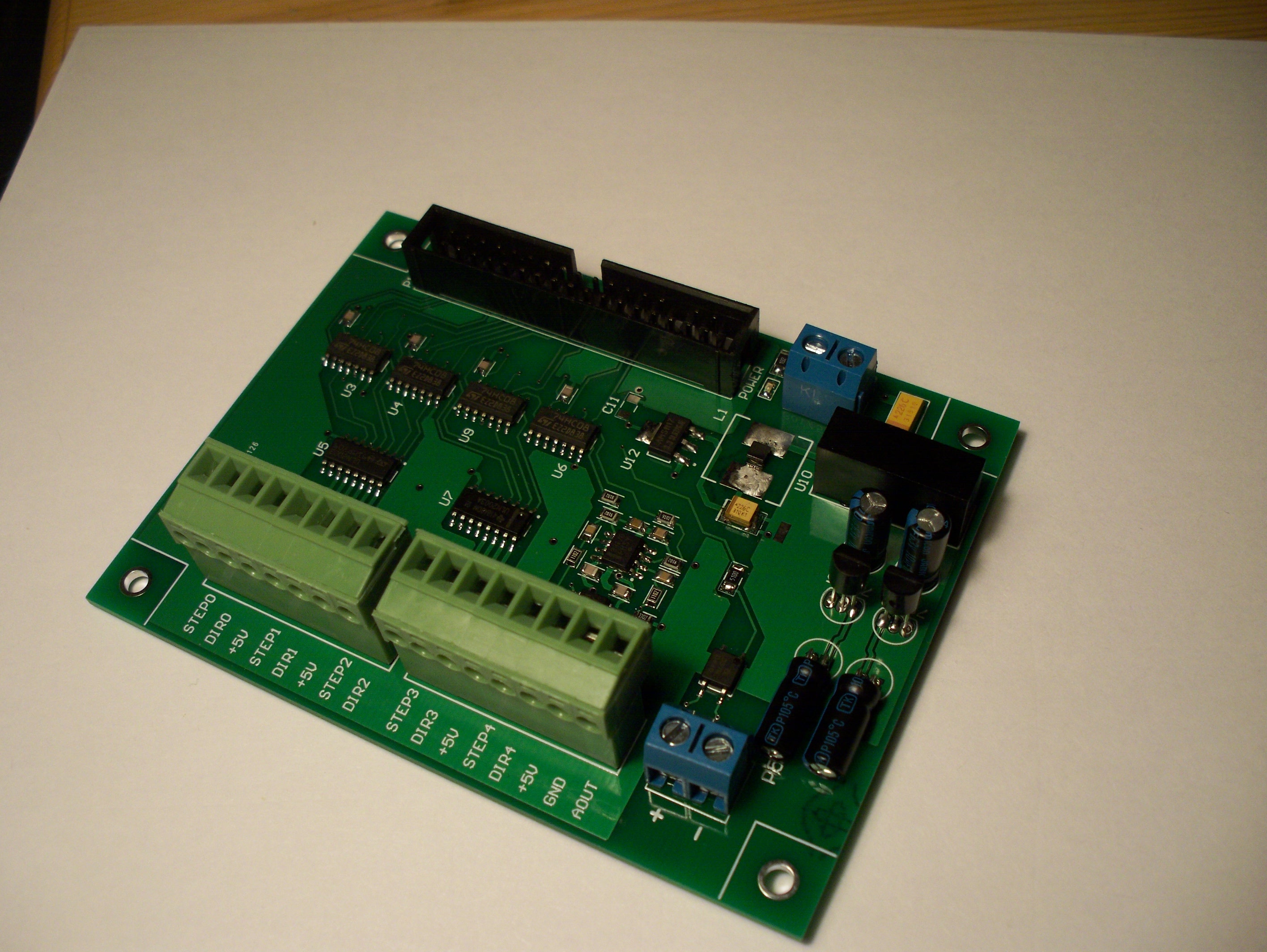

STEP/DIR

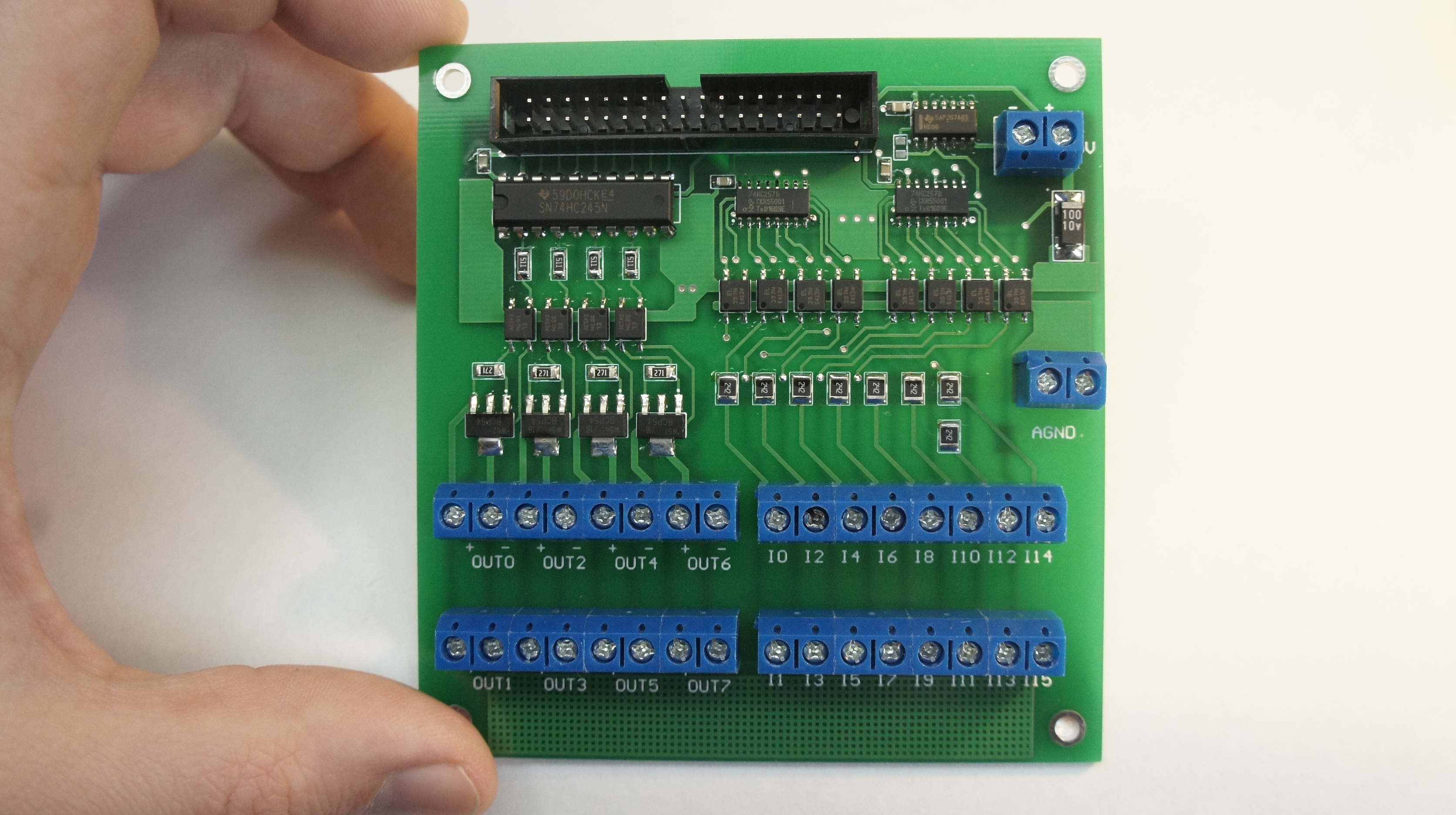

IO

[Urec]

что то фото от 2007 аж года?
Я заинтересован приобрести

[T00T]

Ну это на фотоаппарате дата не правильная. На какой станок собираетесь поставить. Сколько осей, енкодеров и IO надо.

[torvn77]

T00T, Если учесть, что основные потребители такой платы будут монтировать компьютер прямо в шкаф управления,
то как вам будет идея не вставлять плату в PC слот, из которого она может выпасть и в котором не пойми как её надо крепить,
а подключать её к компу через выкидыш, крепя рядом с материнской платой?

[Urec]

ЕМЦ эти платы как месу увидит? и процесс настройки емц будет как для месы?

[T00T]

Ну вот у меня 5i25 на одном станке и 5i20 на другом тоже в шкафу и там нет корпуса. Так вот я взял кусок листовой стали отрезал, согнул и просверлил пару отверстий. И всё закрепилось. Я думаю вы не собираетесь каждые 5 минут вставлять и вынимать разъёмы из платы, если нет, то мощный крепёж не нужен. На следующих платах он будет, а сейчас просто нет времени заказывать фрезерные работы, чертить это всё и т.д. Можно взять планку от любой PCI карты старой и прикрутить. Если у вас есть ЧПУ фрезерный станок, можете изготовить планки крепления, я куплю. Но всё это без рабочей электроники может и не потребоваться. И следующая MAIN будет немного другой, и там крепление другое будет.
Ну по поводу выкидышей, это уж вы вставляйте сами, но перед этим стандарт PCI почитайте, там длинна CLK оговорена, я в PCI вставляю.

[T00T]

Нужно будет скопировать файл драйвера в системную папку, а общем всё то же....
Я помогу ежели чего.

[T00T]

Urec:

На какой станок собираетесь поставить. Сколько осей, енкодеров и IO надо.

[T00T]

а подключать её к компу через выкидыш, крепя рядом с материнской платой?

Предложения можно обсудить в соответствующей ветке: http://www.cnc-club.ru/forum/viewtopic. ... 41#p268441

[Urec]

У меня 2 ближайших кандидата-
16к20 с чпу нц-31. Хочу выкинуть корзину чпу, привода пока оставить. Там 3 энкодера на вход+15в. 2 координаты +шпиндель управляются аналоговым заданием. И электроавтоматика-концевики, смена инструмента, сож, смазка, 3 положения коробки скоостей.
2-это токарно-фрезерный СТМ-100,2шт
Там посложнее.
У него 2 координаты, токарный привод шпинделя и фрезерный привод шпинделя когда шпиндель становится 3 координатой. Приводной инструмент, он с энкодером, итд. Все это помещается в входы/выходы 7и77. Собственно первый стм сейчас на нем собираю, вот на 2 стм могу Ваши платы попробовать

[T00T]

У меня тоже 16а20 на нём сейчас тестируется плата. Ну от вас всё же тех задание на станок. Для 16а20 я думаю достаточно 4 канала энкодеров(3 оси, и штурвал). 3 канала pwm, 8 выходов и 32 входа. Что то ещё нужно,или будет такая конфигурация?
Привода на 16а20 я пологаю Размер?

[T00T]

Если у кого то ещё есть желание поучаствовать, то есть возможность подготовить второй комплект плат, пока на тех же условиях.

[T00T]

Сколько осей, енкодеров и IO надо.

Urec, В общем я так и не услышал ответа на этот вопрос!!!!!!!!!!!!

[T00T]

Платы IO пришли.
http://www.cnc-club.ru/forum/viewtopic. ... 09#p269309

На счёт входов с энкодера +15 вольт. Я не проверял, на входе стоят такие же микросхемы как на 7i77 ds26ls32 и по паспорту у них входное напряжение до 15в, но я бы не стал экспериментировать. Нужно будет поставить последовательно пару резисторов или эмиттерный повторитель на каждый сигнал.

на 16к20 11 выходов и 12 входов заявлено. 3 PWM. 3 - энкодера. ОК. сделаем.
Но я думаю 12 входов мало, т.к.8(6) инструментов, E-Stop, HOME-X,HOME-Z, Limit+-X, LIMIT+-Z, сигнал зажатия инструмента - УЖЕ16 (14), а если какие нибудь кнопки ещё?

[T00T]

Ваша MAIN готова Urec

[Urec]

Итого 9100р? периферийные платки когда готовы будут?
связь на шлейфах?

[T00T]

6000+800+1800+1500 = 10100. Ну как то так.
Да кстати о птичках ШЛЕЙФ - у меня столько шлейфов нет, так что вам их нужно будет купить. Шлейф с разъёмами нужно использовать от FDD(дисковод от настольных компьютеров). Но нужно его переделать, на одном конце часть шлейфа идёт перевёрнуто, а нужно что бы все проводки шли друг за другом. Т.Е. нужно открыть разъём и поставить провода друг за другом. Всего потребуется 4-шлейфа. Если что не понятно спрашивай!
Плата энкодеров тоже готова.
Не хватает немного мелочёвки(кондёрчики, транзисторы), но мы это решаем.
На платах PWM и энкодеров - будут распаяны по 3 канала. Остальные 2 потенциально работают, просто не распаяны. При необходимости можно будет распаять.
На плате входов\выходов будут распаяны 24 входа, 8 - транзисторных выхода. Так же будут распаяны 8 - TTL выходов, для стандартного модуля релюшек (они не опто развязаны, развязка на плате реле должна быть. Типа такой: http://ru.aliexpress.com/item/8channel- ... 06332.html).

Сейчас всё соберу вам и набросаю несколько рисунков для разъяснения подключений и устройства.

[Urec]

3 оси управления- выход аналоговое задание+-10В, вход- квадратурные энкодеры +15в+ 4 ось-маховичок
(У Вашей платы 3 канала, хотелось бы распаять еще 1 канал обработки энкодера под маховичок)

По выходам:
1.Охлаждение
2.Смазка направляющих
3. Смазка шпиндельной бабки
4. Транспортер стружки( у меня его нет)
5. ГОТОВНОСТЬ ЧПУ
6.Револьверка по ЧС
7. Револьверка против чс.
8. Пускатель на привод шпинделя
(у Вашей платы 16 выходов)

По входам:
1. Готовность привода
2-9. ответ от 8 инструментов
10-12.-диапазон коробки скоростей
13-15. +Х; -Х; фикс точка по Х
16-18. +Z; -Z; фикс точка по Z
19. Кнопка Толчек шпинделя ?
(у Вашей платы 24 входа)

Вроде всего хватает, даже есть запас.

[N1X]

Что за РГ? Фиксацию (вход) не забыл? Бывает еще реле тока на контроль зажима РГ, галетники стоп подачи и стоп шпинделя не будут подключаться?
Кнопка "толчек смазки", грибок, педали? Просто вдруг чего забыто )

[T00T]

Вся красота предлагаемого контроллера в том что можно сделать всё что угодно.

(У Вашей платы 3 канала, хотелось бы распаять еще 1 канал обработки энкодера под маховичок)

Будет значит канал под маховичек, не проблема!!!

По выходам:
1.Охлаждение
2.Смазка направляющих
3. Смазка шпиндельной бабки - убираем(смазка включается вместе с Пускатель на привод шпинделя), а можно подключить E-STOP OUT.
4. Транспортер стружки( у меня его нет) - меняем на включение привода подач.
5. ГОТОВНОСТЬ ЧПУ
6.Револьверка по ЧС
7. Револьверка против чс.
8. Пускатель на привод шпинделя
(у Вашей платы 16 выходов)

По входам:
1. Готовность привода(ну в общем нет надобности)
2-9. ответ от 8 инструментов
10-12.-диапазон коробки скоростей
13-15. +Х; -Х; фикс точка по Х
16-18. +Z; -Z; фикс точка по Z
19. Кнопка Толчек шпинделя (это только если использовать автоматический патрон, и то наверно не нужно)
20. Обязательно E-STOP
21.Фиксация интрументальной головы.
22. Для удобства можно кнопку (ПУСК\СТОП\ПО КАДРОВО), или FEED HOLD
(у Вашей платы 24 входа)
