Re: CopperCam - печ.плата
У тебя проводники с одной стороны выходят за границы крепежных отверстий, а как ты центрируешь рамку и плату - по отверстиям или по габаритам всех проводников на плате?
Может в этом ошибка?
Может в этом ошибка?
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата

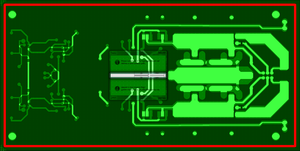

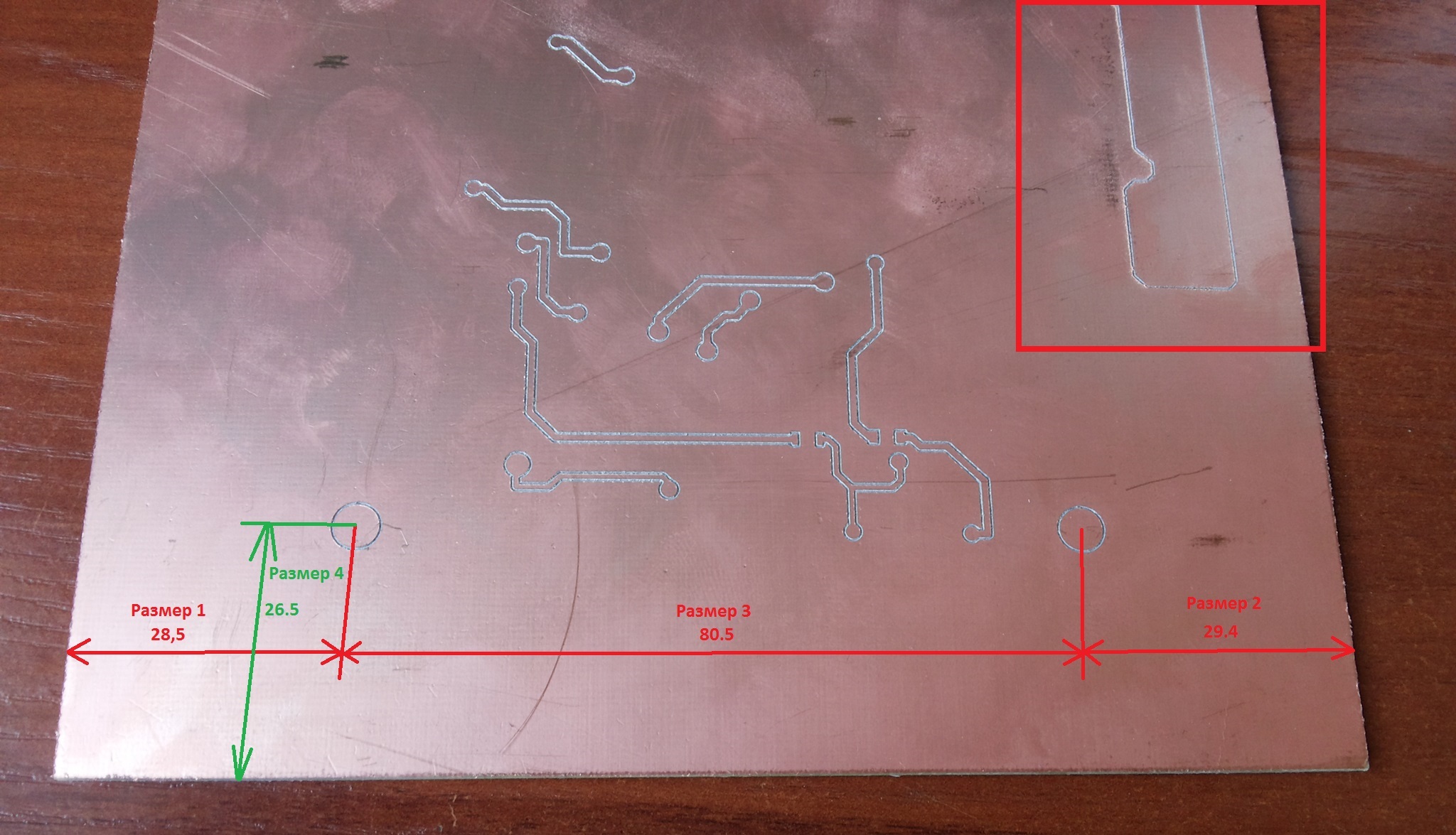

Если вы имеете ввиду этот участок (на фото красным обведено), то это ошибка реза предыдущих раз. На этой заготовке подбирал режимы и заглубления, вот и остались следы, не переводить же новый текстолит.michael-yurov писал(а):У тебя проводники с одной стороны выходят за границы крепежных отверстий, а как ты центрируешь рамку и плату - по отверстиям или по габаритам всех проводников на плате?
Может в этом ошибка?
По центрированию вопрос не совсем понял - у меня все проводники внутри зоны "очерченной" крепежными отверстиями, по которым я замерял расстояния. В CopperCAM я не нашел функции похожей на "заготовка размером таким-то, установить рисунок платы в центр заготовки". Вот и подумалось, что offset это то что ищу. По сути это получается что к каждой паре сторон прибавляется равное расстояние свободного поля, делая одинаковыми размеры платы для резки/генерации УП и заготовки. Как отцентрировать плату другим способом я что-то не разберусь (на столе плата переворачивается точно и x0 y0 установлен точно в углу).
- michael-yurov
- Почётный участник
- Сообщения: 11626
- Зарегистрирован: 26 июл 2012, 00:10
- Репутация: 4634
- Настоящее имя: Михаил Львович
- Откуда: Новоуральск
- Контактная информация:
Re: CopperCam - печ.плата
Нет я про то, что цент габаритного прямоугольника вокруг проводников не совпадает с центром габаритного прямоугольника вокруг крепежных отверстий.AlexNikov писал(а):Если вы имеете ввиду этот участок (на фото красным обведено), то это ошибка реза предыдущих раз.
Я в CopperCam никогда не работал, поэтому понять, что там происходит - не могу.AlexNikov писал(а):Перевернув плату получаем так же смещение относительно краев заготовки
Вот, просто ради интереса, перевернул картинку в фотошопе, ориентируясь на красную линию.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
Под переворотом платы я имел ввиду гравировка второй стороны платы, там соответственно иной рисунок Малость мб не точно высказался. Сижу разбираюсь...есть большое подозрение что при экспорте в Gerber флаг - очертить контур платы не совсем корректно его очерчивает, что и дает смещение платы относительно центра. Пробую сейчас руками в Спирите обвести плату так как нужно и экспортировать уже без этой галки. CopperCAM соображает к стати, и этот проводной по краю платы предлагает сделать рамкой. Пойду пробовать на пробной платe.michael-yurov писал(а):Нет я про то, что цент габаритного прямоугольника вокруг проводников не совпадает с центром габаритного прямоугольника вокруг крепежных отверстий.AlexNikov писал(а):Если вы имеете ввиду этот участок (на фото красным обведено), то это ошибка реза предыдущих раз.Я в CopperCam никогда не работал, поэтому понять, что там происходит - не могу.AlexNikov писал(а):Перевернув плату получаем так же смещение относительно краев заготовки
Вот, просто ради интереса, перевернул картинку в фотошопе, ориентируясь на красную линию.
Если кто из знатоков программы заглянет, то уж очень бы хотелось понять функционал следующего:
1. File/Scale (установка программного нуля? начала координат? или что это, на что влияют параметры при установки/снятии галок в этом меню)
2. Reference Pad (это отверстия для последующей правильной установки платы при перевороте или что это)
3. Centering Holes (тогда что это?)
4. Как изменить шаг сетки и возможно ли это в принципе? (к примеру для точного совмещения Centering Holes и крепежных отверстий)
- megagad
- Почётный участник
- Сообщения: 3207
- Зарегистрирован: 05 апр 2014, 18:57
- Репутация: 712
- Откуда: Реуспублика Крым, Бахчисарай.
- Контактная информация:
Re: CopperCam - печ.плата
Есть способ проще - делается "квадрат" с засверливаением 4-х отверстий, прижимаем лист, закрепляем сверло, сверлим 4 отверстия - они и будут "базовыми" - в них вставляются 4 штифта.
Вот как это делают буржуи:
https://www.youtube.com/watch?v=xz4LCIJyd2A
Но тут таки надо иметь "жертвенный стол", который не жалко сверлить
Вот как это делают буржуи:
https://www.youtube.com/watch?v=xz4LCIJyd2A
Но тут таки надо иметь "жертвенный стол", который не жалко сверлить
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Причинять добро, наносить пользу и подвергать ласке.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
Это все же касательно механического позиционирования. У меня с этим проблем не возникло и сверлить стол не очень охота А вот верно центровку в программе сделать задача пока не решенная. Есть конечно еще парочка прог для резки плат, но они не умеют выбирать медь с пустых площадок, а для моей схемы это критично...megagad писал(а):Есть способ проще - делается "квадрат" с засверливаением 4-х отверстий, прижимаем лист, закрепляем сверло, сверлим 4 отверстия - они и будут "базовыми" - в них вставляются 4 штифта.
Вот как это делают буржуи:
https://www.youtube.com/watch?v=xz4LCIJyd2A
Но тут таки надо иметь "жертвенный стол", который не жалко сверлить
- megagad
- Почётный участник
- Сообщения: 3207
- Зарегистрирован: 05 апр 2014, 18:57
- Репутация: 712
- Откуда: Реуспублика Крым, Бахчисарай.
- Контактная информация:
Re: CopperCam - печ.плата
Почему? Базовые отверстия сверлим как "крепёжные" - они на плате как-бы насквозь. или вы о том что слои сторон не совпадают по отверстиям? Это что за софт такой, который не умеет трассировать сразу две стороны?AlexNikov писал(а):А вот верно центровку в программе сделать задача пока не решенная
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Причинять добро, наносить пользу и подвергать ласке.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
Плата забазирована хорошо у меня. При перевороте платы нет смещений физических. А вот софт Layout+CopperCAM создают проблемы, которые то ли в кривом экспорте в Gerber, то ли в кривой работе CopperCAM. Layout выводит в Gerber только один слой, нижний или верхний, к тому же нижний слой должен быть зеркальным, поэтому одновременно обсчитать оба слоя в CopperCAM похоже нельзя, хотя там много параметров с галочками "all layers" Выяснить причину пока не удалось. Для интереса сделал черетжик в SolidCAM и попробовал порезать. Все совпадает отлично после переворота заготовки...megagad писал(а):Почему? Базовые отверстия сверлим как "крепёжные" - они на плате как-бы насквозь. или вы о том что слои сторон не совпадают по отверстиям? Это что за софт такой, который не умеет трассировать сразу две стороны?AlexNikov писал(а):А вот верно центровку в программе сделать задача пока не решенная
- ukr-sasha
- Мастер
- Сообщения: 3401
- Зарегистрирован: 21 мар 2011, 07:47
- Репутация: 2180
- Настоящее имя: Украинец Александр Григорьевич
- Откуда: Киев, Украина
- Контактная информация:
Re: CopperCam - печ.плата
Всё там нормально работает - научитесь.
П.С. Помочь не смогу, давно не пользовался.
П.С. Помочь не смогу, давно не пользовался.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
Проблема в зеркальном отображении нижнего слоя...Что-то голова уже гудит При наложении двух слоев в CopperCAM без зеркалирования все отлично совпадает. При зеркальном отображении смещение. По сути понятно, так как плата не идеально симметричная, но как это победить не соображу
Похоже придется делать совмещение по контрольным отверстиям, крепежным к примеру как в видео или что-то подобное мудрить
Похоже придется делать совмещение по контрольным отверстиям, крепежным к примеру как в видео или что-то подобное мудрить
- megagad
- Почётный участник
- Сообщения: 3207
- Зарегистрирован: 05 апр 2014, 18:57
- Репутация: 712
- Откуда: Реуспублика Крым, Бахчисарай.
- Контактная информация:
Re: CopperCam - печ.плата
А почему не в Игле делаете? Там с этим намного проще(готовый модуль, с возможностью выборки лишней меди и двусторонней обработки).
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Причинять добро, наносить пользу и подвергать ласке.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
Нашел...Cadsoft EAGLE называется. Ни разу ей не пользовался...осваивать новую програмулину...megagad писал(а):А почему не в Игле делаете? Там с этим намного проще(готовый модуль, с возможностью выборки лишней меди и двусторонней обработки).
- megagad
- Почётный участник
- Сообщения: 3207
- Зарегистрирован: 05 апр 2014, 18:57
- Репутация: 712
- Откуда: Реуспублика Крым, Бахчисарай.
- Контактная информация:
Re: CopperCam - печ.плата
Лучше работать с хорошим инструментом, чем к плохому приделывать костылиAlexNikov писал(а):Нашел...Cadsoft EAGLE называется. Ни разу ей не пользовался...осваивать новую програмулину...
We Do What We Must, Because We Can!
Причинять добро, наносить пользу и подвергать ласке.
Причинять добро, наносить пользу и подвергать ласке.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
Тут не поспоришь К вам можно будет обратиться если что за консультацией? Пока вся комплектуха приедет, глядишь и освоиться программкаmegagad писал(а):Лучше работать с хорошим инструментом, чем к плохому приделывать костылиAlexNikov писал(а):Нашел...Cadsoft EAGLE называется. Ни разу ей не пользовался...осваивать новую програмулину...
- michael-yurov
- Почётный участник
- Сообщения: 11626
- Зарегистрирован: 26 июл 2012, 00:10
- Репутация: 4634
- Настоящее имя: Михаил Львович
- Откуда: Новоуральск
- Контактная информация:
Re: CopperCam - печ.плата
Выложи какие-нибудь файлы.
Например экспорт в гербер - посмотрю при возможности.
Например экспорт в гербер - посмотрю при возможности.
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата

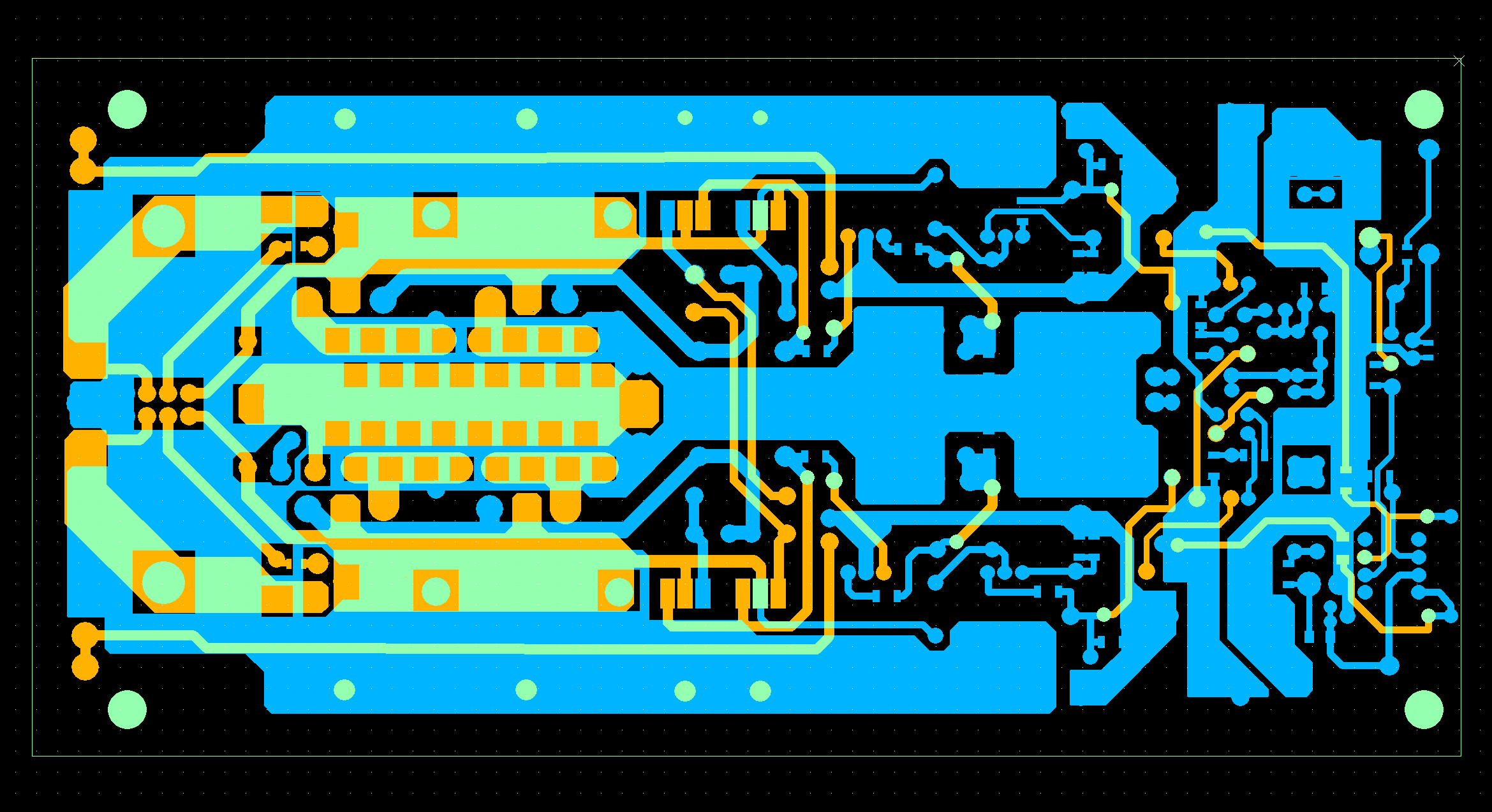

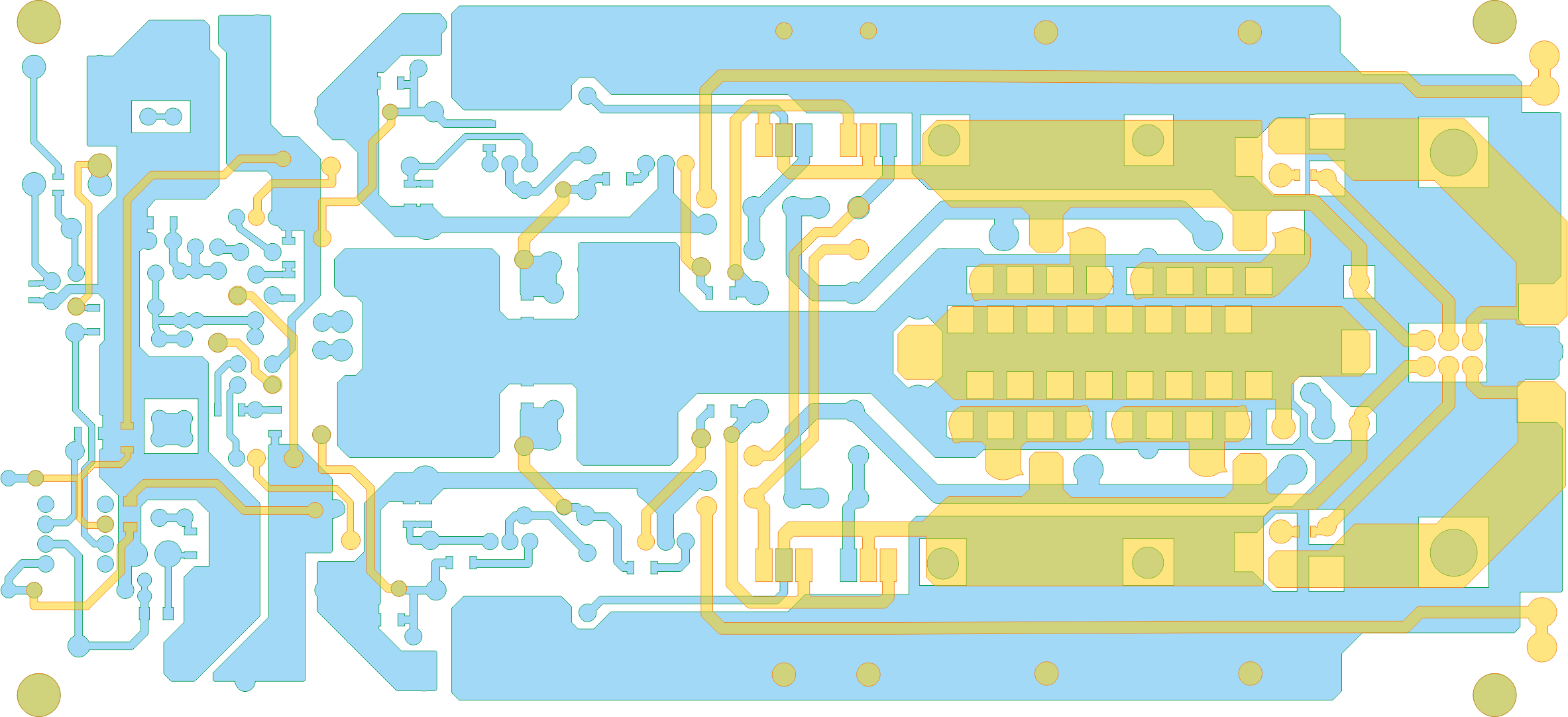

Во вложении печатка в Лайауте, нижний слой зеркально и верхний слой. Спасибоmichael-yurov писал(а):Выложи какие-нибудь файлы.
Например экспорт в гербер - посмотрю при возможности.
- Вложения
-
- Печатка.zip
- (185.22 КБ) 453 скачивания
- michael-yurov
- Почётный участник
- Сообщения: 11626
- Зарегистрирован: 26 июл 2012, 00:10
- Репутация: 4634
- Настоящее имя: Михаил Львович
- Откуда: Новоуральск
- Контактная информация:
Re: CopperCam - печ.плата
Взял гербер файлы из архива - они нормально совпадают. И начало координат совпадает.AlexNikov писал(а):Во вложении печатка в Лайауте, нижний слой зеркально и верхний слой. Спасибо
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата

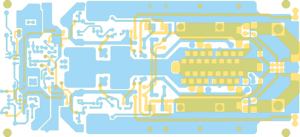

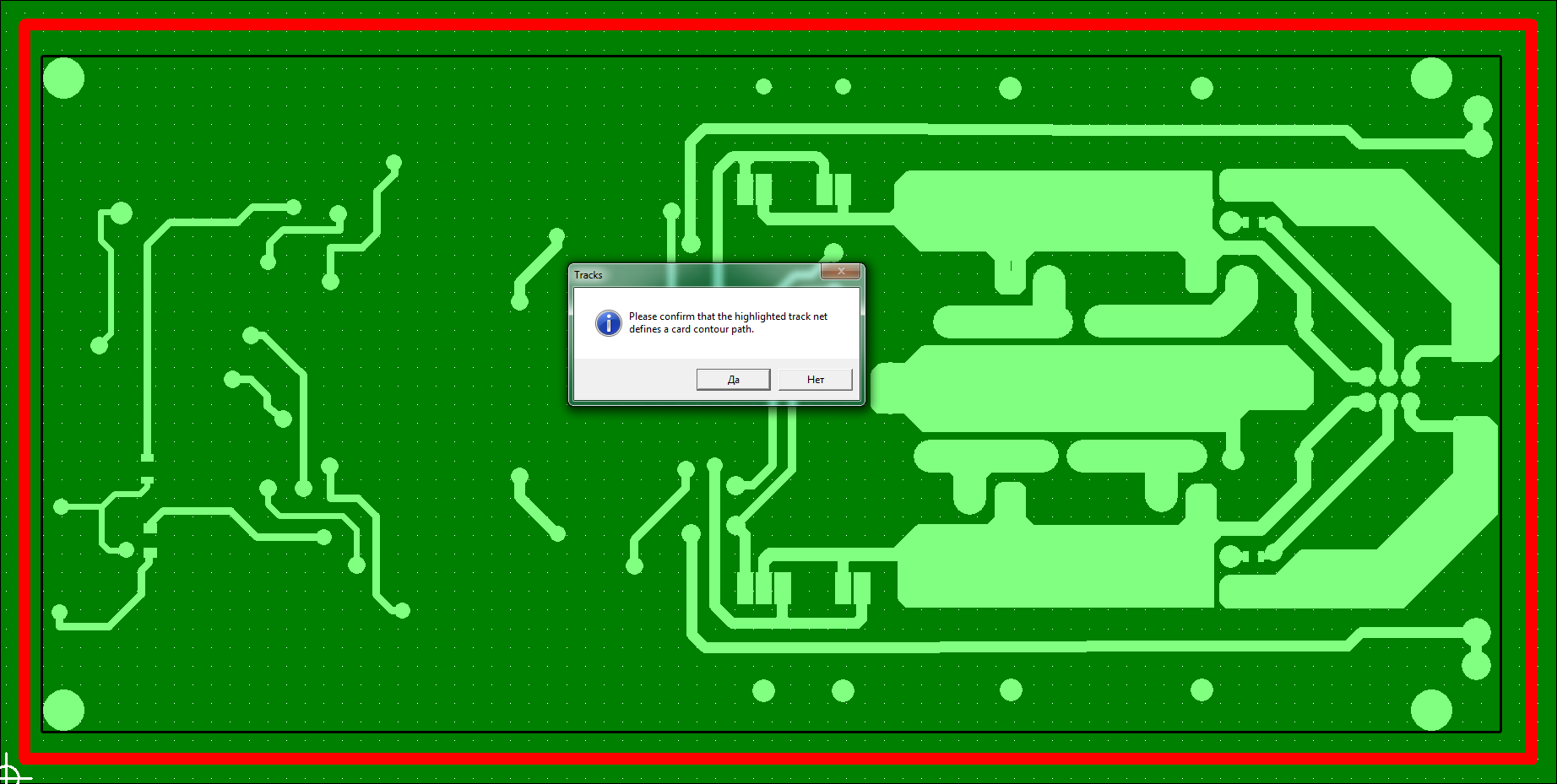

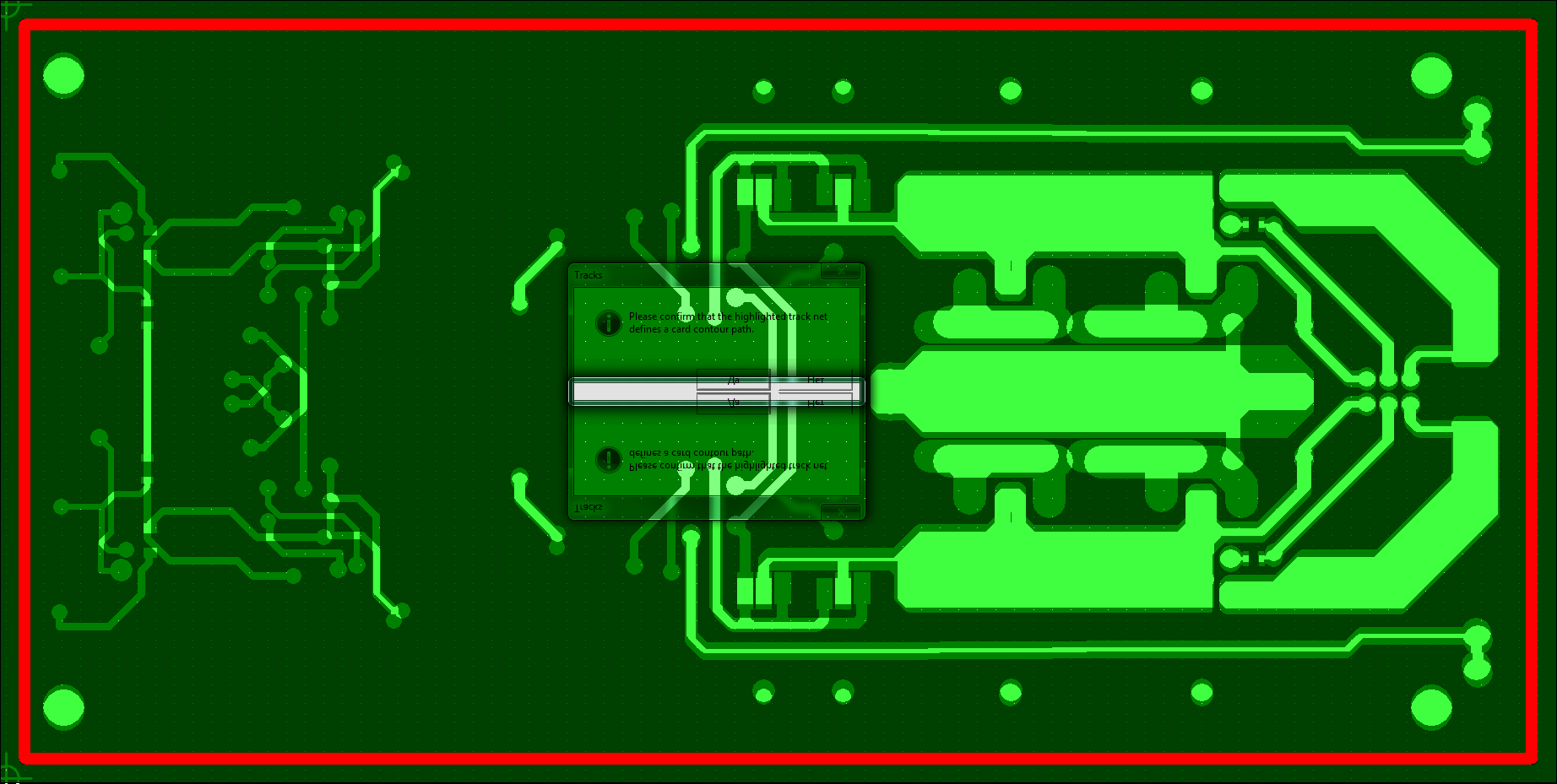

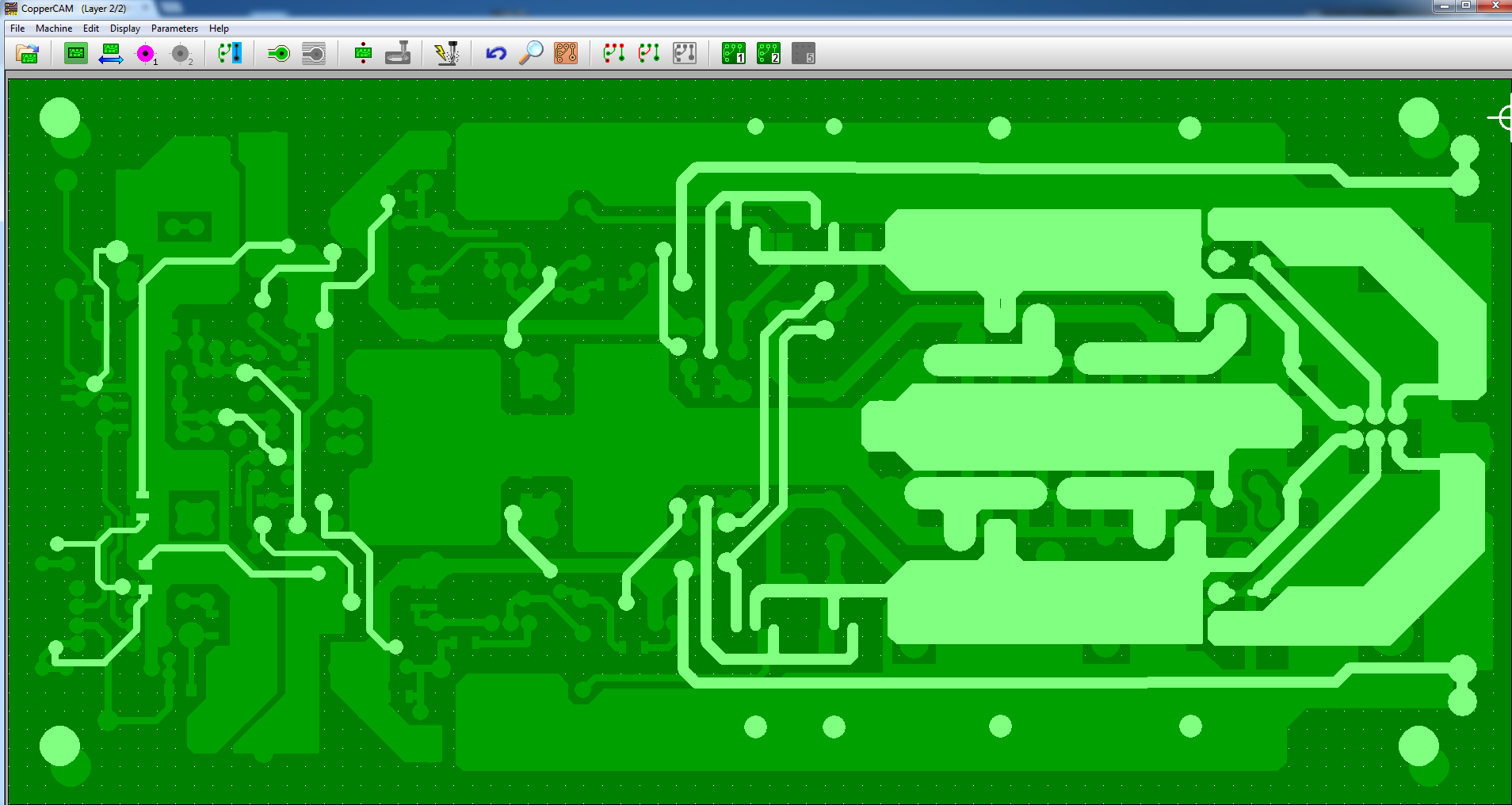

Вот что получается при наложении в CopperCAM:michael-yurov писал(а):Взял гербер файлы из архива - они нормально совпадают. И начало координат совпадает.AlexNikov писал(а):Во вложении печатка в Лайауте, нижний слой зеркально и верхний слой. Спасибо
- michael-yurov
- Почётный участник
- Сообщения: 11626
- Зарегистрирован: 26 июл 2012, 00:10
- Репутация: 4634
- Настоящее имя: Михаил Львович
- Откуда: Новоуральск
- Контактная информация:
- AlexNikov
- Мастер
- Сообщения: 1212
- Зарегистрирован: 05 янв 2014, 20:09
- Репутация: 721
- Настоящее имя: Алексей
- Откуда: Томск
- Контактная информация:
Re: CopperCam - печ.плата
С ArtCAM ни разу не работал Где то я читал что Gerber в вектор можно конвертировать Вот темка - http://cncrouter.ru/forum/index.php?s=c ... wtopic=367. Надо освежить память. Только вот что ж делать то с пустыми полями, их срезать надо...michael-yurov писал(а):Может ну его нафиг этот копперкам?
Арткам используешь?
Хотя "ukr-sasha" говорит, что все работает и надо лишь разобраться, есть повод пошуметь дома пока супруга в командировке
