Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение RomSunZ »

kfmut писал(а): 28 ноя 2021, 18:53 Можно. В списке слева, в УПшках ставите(оставляете) галки на нужных операциях, а на самой папке "УП" в меню по правой кнопке мышки будет пункт "Сохранить выбранные УП". В крайней версии что-то менялось в этом отношении, но я в новой версии этим функционалам ещё не пользовался, но вряд ли что-то сильно поменялась от предыдущих версий.
Попробовал, сохраняет несколько отдельных файлов.
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

RomSunZ писал(а): Попробовал, сохраняет несколько отдельных файлов.
Скиньте проект целиком тогда сюда.
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

RomSunZ писал(а): Попробовал, сохраняет несколько отдельных файлов.
Объединяются при сохранении только те g-коды, в которых ID инструмента в Базе инструментов совпадают. Грубо говоря, фреза должна быть одна. Да, и без проектов, сохраненных с вопросами, трудно точно и правильно ответить.

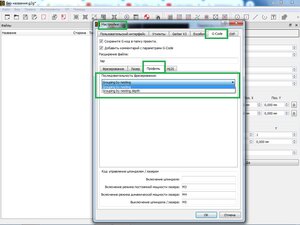

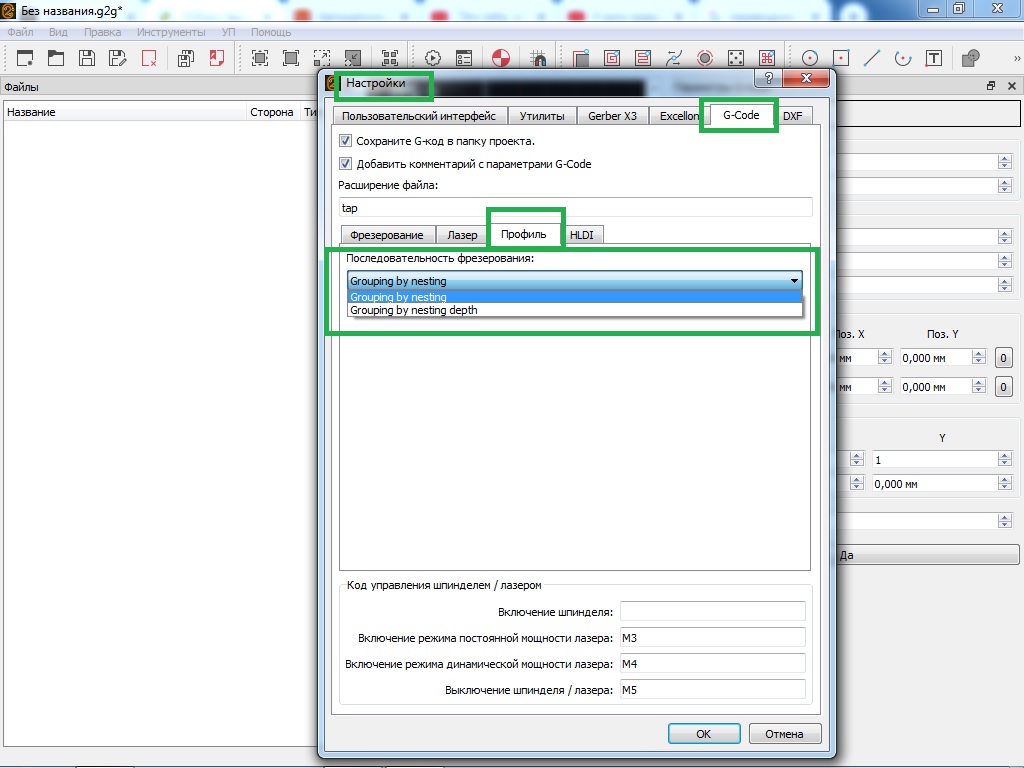

Если не ошибаюсь, группировка сохранения может быть по порядку создания g-кодов, так и по глубине реза. Это настраивается здесь:
Последовательность - копия.jpg (1270 просмотров) <a class='original' href='./download/file.php?id=200018&sid=7bc1727dcc3037e0aebcbbf136f850cd&mode=view' target=_blank>Загрузить оригинал (156.17 КБ)</a>
Пробуйте, потом нам расскажете.. )
RomSunZ
Новичок
Сообщения: 11
Зарегистрирован: 06 сен 2021, 07:30
Репутация: 1
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение RomSunZ »

Спасибо, буду смотреть. Подскажите еще, в базе инструментов для граверов нужно указывать полный угол или его половину? Side angle как-то не очень понятно звучит, вроде как угол стороны, т.е. половину полного угла, но у меня дорожки почти сожрало.
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

RomSunZ писал(а): 29 ноя 2021, 11:07 Спасибо, буду смотреть. Подскажите еще, в базе инструментов для граверов нужно указывать полный угол или его половину? Side angle как-то не очень понятно звучит, вроде как угол стороны, т.е. половину полного угла, но у меня дорожки почти сожрало.
Да лучше сделайте его как простую фрезу с диаметром на предполагаемой глубине гравировки, к диаметру пятки несколько соток добавится за счёт угла. Всё равно реальная поверхность платы не будет расположена в координате по Z равной 0.000, а будет отличаться от измеренного щупом нуля на несколько соток, и это как-то надо учитывать.
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

RomSunZ писал(а): в базе инструментов для граверов нужно указывать полный угол или его половину?
Никаких половинок (GGEasy сделает в g-коде отступ в два раза меньше, чем нужно было для того гравера, который Вы потом установите на CNC, поэтому срежется лишняя медь у дорожек). Указывается полный угол (тот, что заявляют продавцы).
Делайте более подробную (больше точек зондирования по осям) карту высот и не забывайте ставить галочку Применить карту высот перед началом фрезерования.
RomSunZ
Новичок
Сообщения: 11
Зарегистрирован: 06 сен 2021, 07:30
Репутация: 1
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение RomSunZ »

YuryV писал(а): 28 ноя 2021, 21:43 Объединяются при сохранении только те g-коды, в которых ID инструмента в Базе инструментов совпадают. Грубо говоря, фреза должна быть одна. Да, и без проектов, сохраненных с вопросами, трудно точно и правильно ответить.
Если не ошибаюсь, группировка сохранения может быть по порядку создания g-кодов, так и по глубине реза. Это настраивается здесь:
Последовательность - копия.jpg
Пробуйте, потом нам расскажете.. )
Спасибо, попробовал группирует с одинаковым инструментом.
VeterMir
Мастер
Сообщения: 203
Зарегистрирован: 10 окт 2021, 00:51
Репутация: 4
Настоящее имя: Владимир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение VeterMir »

Приветствую.

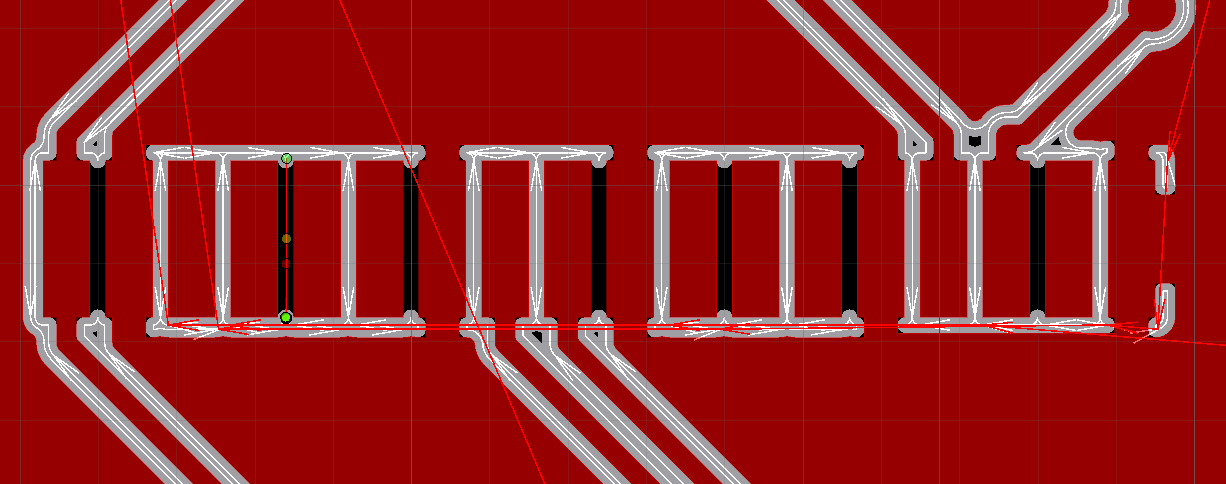

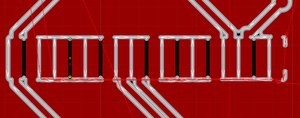

Попробовал закинуть гербер в программу, вроде бы и неплохо траектории простроила, но есть пропуски. Подскажите, как поправить их?
Вложения
2021-12-07_18-06-22.png (1100 просмотров) <a class='original' href='./download/file.php?id=200265&sid=7bc1727dcc3037e0aebcbbf136f850cd&mode=view' target=_blank>Загрузить оригинал (33.49 КБ)</a>
Kost_irk
Мастер
Сообщения: 995
Зарегистрирован: 19 июл 2018, 07:46
Репутация: 193
Откуда: Иркутск
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Kost_irk »

Инструмент в зазор не лезет, подкрутить или зазор или инструмент.
VeterMir
Мастер
Сообщения: 203
Зарегистрирован: 10 окт 2021, 00:51
Репутация: 4
Настоящее имя: Владимир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение VeterMir »

Ммм, зазоры и инструмент одной размерности. На соточку добавить зазоры?

Вообще софт очень простой и понятный. Автору респект.
Kost_irk
Мастер
Сообщения: 995
Зарегистрирован: 19 июл 2018, 07:46
Репутация: 193
Откуда: Иркутск
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Kost_irk »

Там конусность учитывается и глубина погружения, так что соточки может быть мало. Если надо точно - думайте головой, а если просто - замените гравер на фрезу такого же диаметра.
VeterMir
Мастер
Сообщения: 203
Зарегистрирован: 10 окт 2021, 00:51
Репутация: 4
Настоящее имя: Владимир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение VeterMir »

У меня поставлена фреза в настройках, ибо работать буду ею.
Kost_irk
Мастер
Сообщения: 995
Зарегистрирован: 19 июл 2018, 07:46
Репутация: 193
Откуда: Иркутск
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Kost_irk »

Ну значит зазора не хватает. Сталкивался при импорте-экспорте платы через разные программы (перенос старых проектов на новый софт) бывает разьезжаются пады в пределах небольшой погрешности, сетки разные, округления тоже, вот зазоры и начинают плавать.
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

VeterMir писал(а): На соточку добавить зазоры?
При равенстве зазора и диаметра фрезы GGEasy фрезу в зазор не пустит. Быстрее создать инструмент на 0.001 мм меньше зазора, например, вместо 0.2 мм реальной фрезы в Базе инструментов прописать 1.999 мм. На 0.0005 мм медь больше срежется теоретически...
X-Ray
Мастер
Сообщения: 597
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 275
Настоящее имя: Дамир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

VeterMir писал(а): 07 дек 2021, 18:07 Приветствую.
Попробовал закинуть гербер в программу, вроде бы и неплохо траектории простроила, но есть пропуски. Подскажите, как поправить их?
Это в 100% случаев всегда пролезает. Ультимативное решение.
https://disk.yandex.ru/i/IZxwEyWDbyPuJA
https://disk.yandex.ru/i/nRJXrYJzTt5HkQ
Программа GGEasy (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X3/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки и ПРЕДЛОЖЕНИЯ(Хотелки) писать СЮДА!!!
Багтрекер
Тестовая версия
sas_75
Мастер
Сообщения: 463
Зарегистрирован: 10 мар 2015, 11:03
Репутация: 114
Настоящее имя: Сергей
Откуда: Владивосток
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение sas_75 »

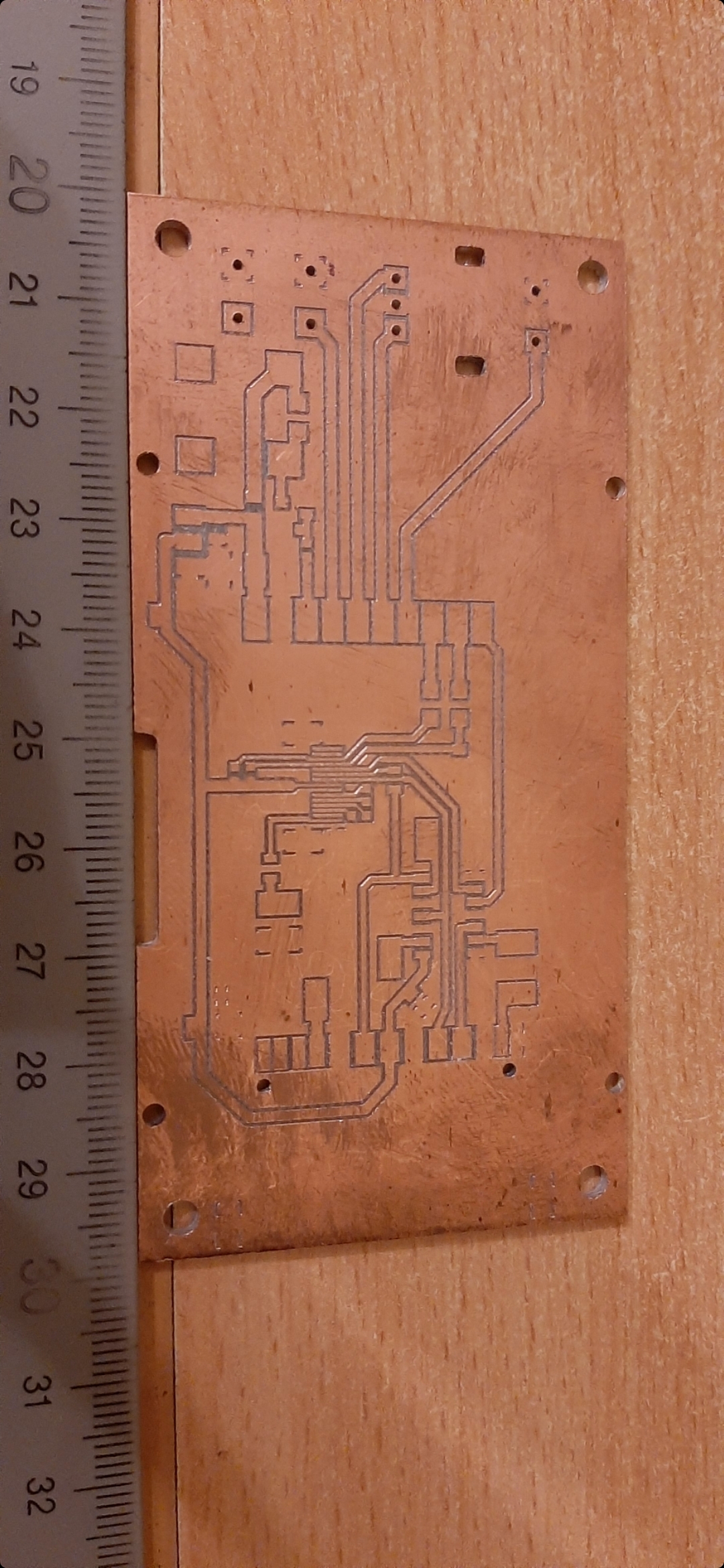

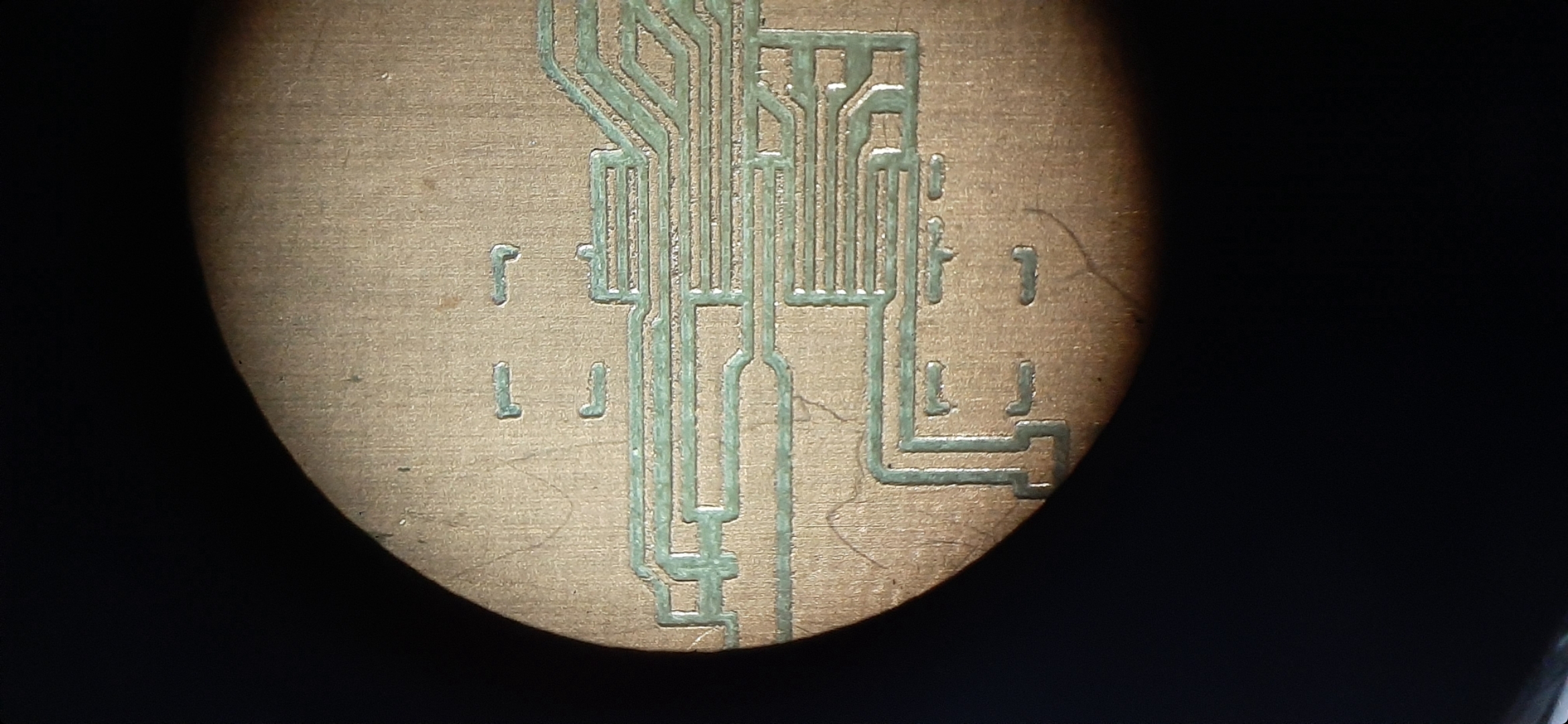

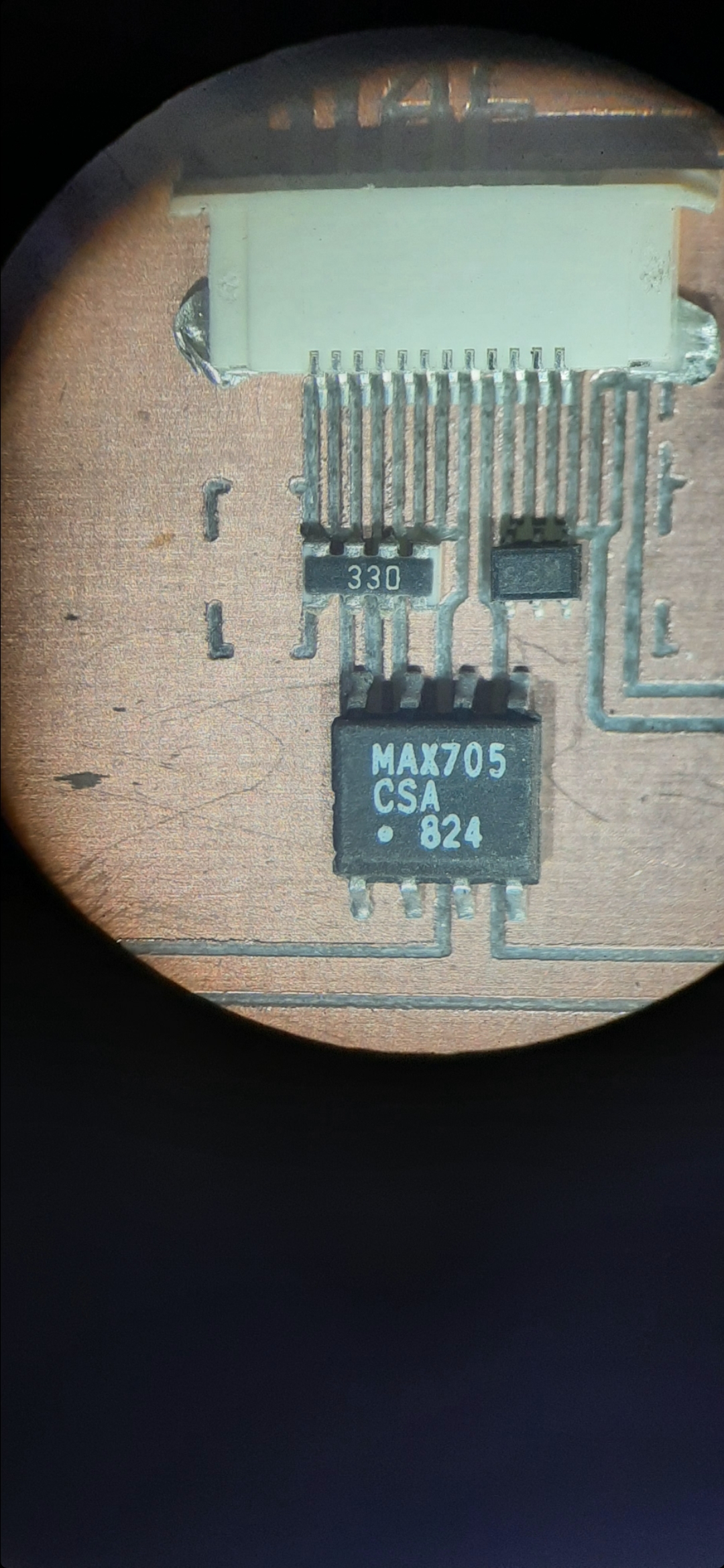

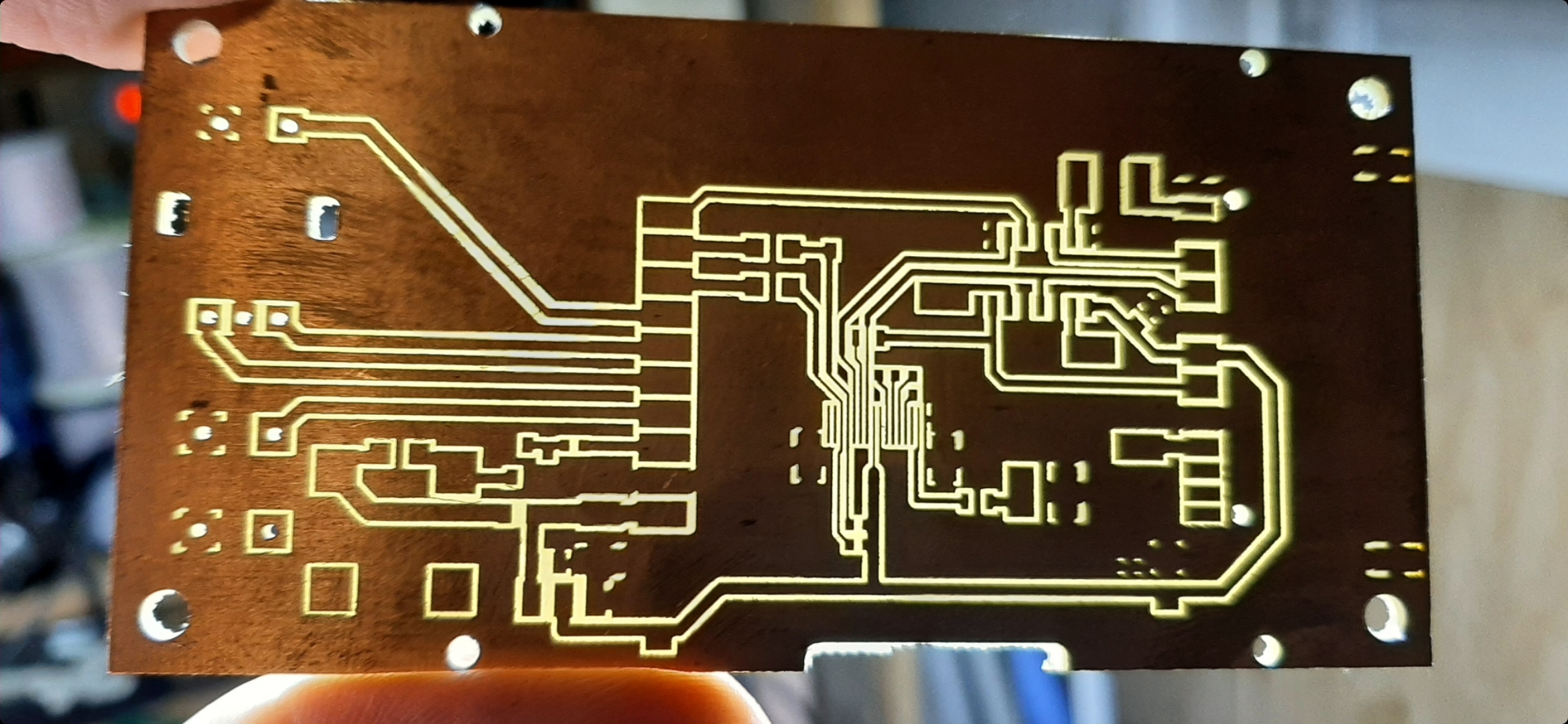

Хочу поблагодарить автора программы и продемонстрировать свой результат. Плата после конического гравера. Гравировка делалась на самодельном станке из дюраля, направляющие - цилиндрические на опоре. В качестве шпинделя используется китайский коллекторник 400Вт с небольшой доработкой для устранения продольного люфта. Для компенсации неровности стеклотекстолита пользовался программой Autoleveler.jar . Расстояние между выводами разъема 0.5мм, ширина дорожек и расстояний между ними закладывались 0.5 и 0.2мм соответственно.
Вложения
Screenshot_20211215-001209_Gallery.jpg (940 просмотров) <a class='original' href='./download/file.php?id=200434&sid=7bc1727dcc3037e0aebcbbf136f850cd&mode=view' target=_blank>Загрузить оригинал (1.37 МБ)</a>
Screenshot_20211215-001229_Gallery.jpg (940 просмотров) <a class='original' href='./download/file.php?id=200435&sid=7bc1727dcc3037e0aebcbbf136f850cd&mode=view' target=_blank>Загрузить оригинал (1.35 МБ)</a>
Screenshot_20211215-001245_Gallery.jpg (940 просмотров) <a class='original' href='./download/file.php?id=200436&sid=7bc1727dcc3037e0aebcbbf136f850cd&mode=view' target=_blank>Загрузить оригинал (1.29 МБ)</a>
Screenshot_20211215-001302_Gallery.jpg (940 просмотров) <a class='original' href='./download/file.php?id=200437&sid=7bc1727dcc3037e0aebcbbf136f850cd&mode=view' target=_blank>Загрузить оригинал (1.25 МБ)</a>
VeterMir
Мастер
Сообщения: 203
Зарегистрирован: 10 окт 2021, 00:51
Репутация: 4
Настоящее имя: Владимир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение VeterMir »

Не подскажете, как отзеркалировать гербер обратной стороны платы, для фрезеровки?

PS А всё, разобрался. Очень удобненько выходит. Автору просто респектище ;)
VeterMir
Мастер
Сообщения: 203
Зарегистрирован: 10 окт 2021, 00:51
Репутация: 4
Настоящее имя: Владимир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение VeterMir »

Я не могу разобраться до конца со сверловкой отверстий. Файл гербера, закинутый в программу, при нажатии на "drilling" обрабатывается не полностью - не все отверстия видит. Файлик со сверловкой гербера "Gerber_Drill_PTH.DRL" воспринимает, но не меняется ровным счётом ничего. Куда копать?
Vlad1953
Мастер
Сообщения: 234
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 29
Настоящее имя: Владимир Бурыгин
Откуда: Каменногорск
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

VeterMir писал(а): 28 дек 2021, 17:25 Я не могу разобраться до конца со сверловкой отверстий. Файл гербера, закинутый в программу, при нажатии на "drilling" обрабатывается не полностью - не все отверстия видит. Файлик со сверловкой гербера "Gerber_Drill_PTH.DRL" воспринимает, но не меняется ровным счётом ничего. Куда копать?
Вы файлик проекта выложите. А то так трудно понять будет.
VeterMir
Мастер
Сообщения: 203
Зарегистрирован: 10 окт 2021, 00:51
Репутация: 4
Настоящее имя: Владимир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение VeterMir »

Ну вот, гербер платы, к примеру.
Вложения
Gerber_PCB_Automatic water level controller.zip
Гербер платы
(152.29 КБ) 58 скачиваний
