Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

kfmut писал(а): 21 окт 2021, 19:52
YuryV писал(а): Что такое - "обновление"?
В "терминологии" GGEasy это вот так выглядит:

Девять мессэдж боксов для пяти файлов в проекте.

Первоначальный прожект и набор файлов не сохранились, т.к. надо было сделать обновленную версии платки. По сути был изменён размер паяльной маски для одного из компонентов в CAD'е, но по факту скорее всего поменялось всё, т.к. было изменено начало координат, что видно на пикче(моя ошибка, да). Если было бы понятно по какому принципу отслеживается изменение файла(размер, дата изменения в файловой системе), то можно было бы подобрать повторяемый пример.
Надо посмотреть, написал как есть. Толком не тестировал.
Программа GGEasy (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X3/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки и ПРЕДЛОЖЕНИЯ(Хотелки) писать СЮДА!!!
Багтрекер
Тестовая версия
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

X-Ray писал(а): Надо посмотреть
Это было бы хорошо. Спасибо!

И ещё небольшой вопросик: в версиях 0.8.0.1/крайней альфе как-то менялась работа с глобальными настройками(содержание заголовков в выводимых файлах, используемое расширение файлов с г-кодом)? Что-то пару раз было, что при генерации УП использовались заголовки по умолчанию и расширение проставлялось как tap, после захода в настройки и генерации новой уп-шки всё возвращалось к норме. Может это быть связано с использованием обоих версий?
Аватара пользователя
iMaks-RS
Мастер
Сообщения: 1724
Зарегистрирован: 10 июл 2017, 09:25
Репутация: 198
Настоящее имя: Maks
Откуда: От туда.
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение iMaks-RS »

YuryV писал(а): А то предыдущий мой пост остался без ответа
Да какой в этом смысл... от CAD не зависит.. Я уже интересовался у Автора на счёт границ, которые автоматом генерятся при разибении.. сказал что такая фишка..
В данный момент времени при разбиении не учитываюся отверстия.. Как видишь, по вложенном файле.. руками можно было аккуратней разбить траекторию.. и отверстия получилось не очень удачно.

Хотелось бы видеть в настройках при разбиении следующие чек-боксы и привязанный к ним функционал:
1. Использвать границу платы и не делать по границе лишний проход... при обрезки платы, разрывы получаться автоматически.
2. Учитывать технологические отверстия, фрезеровать во круг них изоляцию = диаметр отверстия + Хмм. Х - задаётся в настройках.
3. В ручную рисовать границы произвольной формы, в пределах этих границ происходит разбиение. При генерации G-кода, границы тоже фрезеруются. Участов может быть несколько, поэтому хотелось бы задавать ширину изоляции для каждого "острова дорожек" отдельно..
Вложения
Сверлока и медь.zip
(1.33 КБ) 70 скачиваний
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

iMaks-RS писал(а): Да какой в этом смысл... от CAD не зависит.
Это с какой точки зрения смотреть. )) Благодаря Вашим файлам хоть научился сводить медь и сверловку. Мои CAD-ы работают дружелюбно с GGEasy и подгонять сверловку к дорожкам ещё до сих пор не приходилось... )) Так что эта часть (сверловка) от CAD-ов зависит.
Один из вариантов у меня был - нарисовать в GGEasy поверх отверстий его же инструментарием круги и, выделив их вместе с медью, запустить Вороного, чтобы не тратить время на редактирования gerber в CAD-е.
Увы, эти круги не воспринимаются GGEasy в данном случае (Диаграмма Вороного) в качестве меди и игнорируются...
А в УП Карман воспринимаются ! и фреза их обводит, как и остальную медь. Так что подправить X-Ray, как вариант, этот момент, возможно, будет довольно просто, так как уже есть рабочий вариант в другой УП... ))
Vint
Новичок
Сообщения: 2
Зарегистрирован: 21 окт 2021, 21:37
Репутация: 0
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Vint »

Vopros a mozna dobavit "tool change" i sobrat vsio v odin fail?
Znaju dle candle i podobnih vsio ok. No ja polzuju ESTLCAM. pri otkrite novavo faila tereju visoti platy.

M6 T42 (flat endmill 3.175mm)
M6 is toolchange operation
T42 means we are changing to tool #42
(comment) in braces is optional text that will be shown to operator during toolchange
X-Ray
Мастер
Сообщения: 597
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 275
Настоящее имя: Дамир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

iMaks-RS писал(а): 14 окт 2021, 20:19
Vlad1953 писал(а): ни у кого вопросов не возникает
У меня есть.. но решаются не влоб.. а через полу-костыль, на этапе экспорта в Gerber X2 )) Ну либо подскажите. как могучий All решает эту задачу, для меня актуальную в силу лени и удобства: попадания сверловки для фиксации платы на дорожки при разбиении Вороного.
Если делать "тёпло-лампово", т.е. с выгрузой сверловки, то получаем такую картину:g2g 2.PNG из такого файла g2g 1.PNG
Выхожу из ситуация так: ставлю просто контакт, ни куда не подключенный, с диаметром отверстия в 3.3 мм. Тогда при выгрузке и последующем разбиении получаем изолированное отверстие.. Но всё равно.. по моему не очень красивое решение, хотя и рабочее. g2g 3.PNG

Предложение: т.к.крепежные отвестрия как правило не находятся внутри дорожек, то возможно как-то их определять и делать круглые границы для изоляции..

И ещё предложение: в ручную рисовать область/границы, в пределах которых делается разбиение.. сейчас оно делается автоматом, под выбранные дорожки + имеет свой где-то в недрах заданный отступ. Но это так.. пожелание..
0.8.0.3

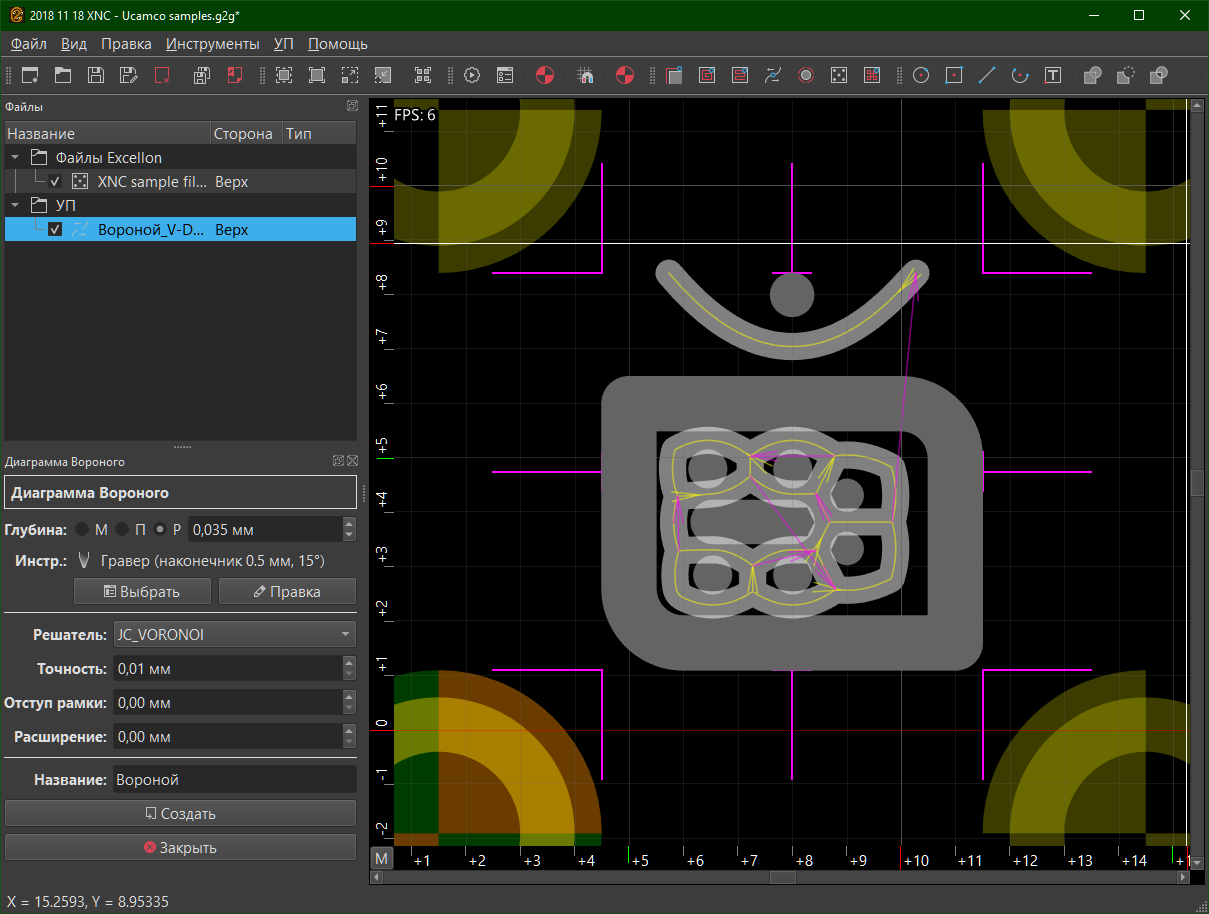

2021-10-25_23-35-49.png (1321 просмотр) <a class='original' href='./download/file.php?id=199194&sid=bd96cb6e9cff302b29873c02a78e6cc6&mode=view' target=_blank>Загрузить оригинал (84.14 КБ)</a>
Я правильно понял, проверьте.
Программа GGEasy (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X3/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки и ПРЕДЛОЖЕНИЯ(Хотелки) писать СЮДА!!!
Багтрекер
Тестовая версия
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

X-Ray писал(а): проверьте
W7_64

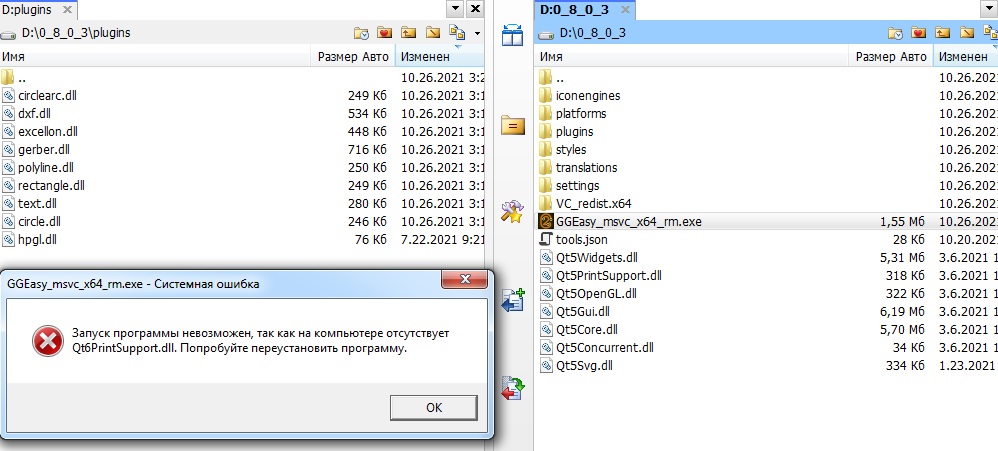

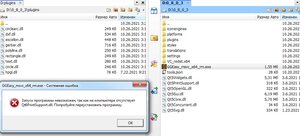

0_8_0_3 - копия.jpg (1291 просмотр) <a class='original' href='./download/file.php?id=199205&sid=bd96cb6e9cff302b29873c02a78e6cc6&mode=view' target=_blank>Загрузить оригинал (140.46 КБ)</a>
X-Ray
Мастер
Сообщения: 597
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 275
Настоящее имя: Дамир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

YuryV писал(а): 26 окт 2021, 15:33
X-Ray писал(а): проверьте
W7_64
0_8_0_3 - копия.jpg
Ой?... Перзалил.
Программа GGEasy (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X3/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки и ПРЕДЛОЖЕНИЯ(Хотелки) писать СЮДА!!!
Багтрекер
Тестовая версия
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

Добрый!

Обычно делаю пп с заливкой всего свободного пространства земляным полигоном, сейчас приспичило сделать с заливкой только части платы, и надписи "заколосились" :D Обычно они в "окнах" земляного полигона, а сейчас получилось, что их пути разбежались на всё свободное пространство, и как будто что-то где-то неправильно посчиталось во время просчёта второго отступа у некоторых символов(M, N, 7), а дальше уже амплифицировалось :cheesy: Как быть, на какие педальки жать?

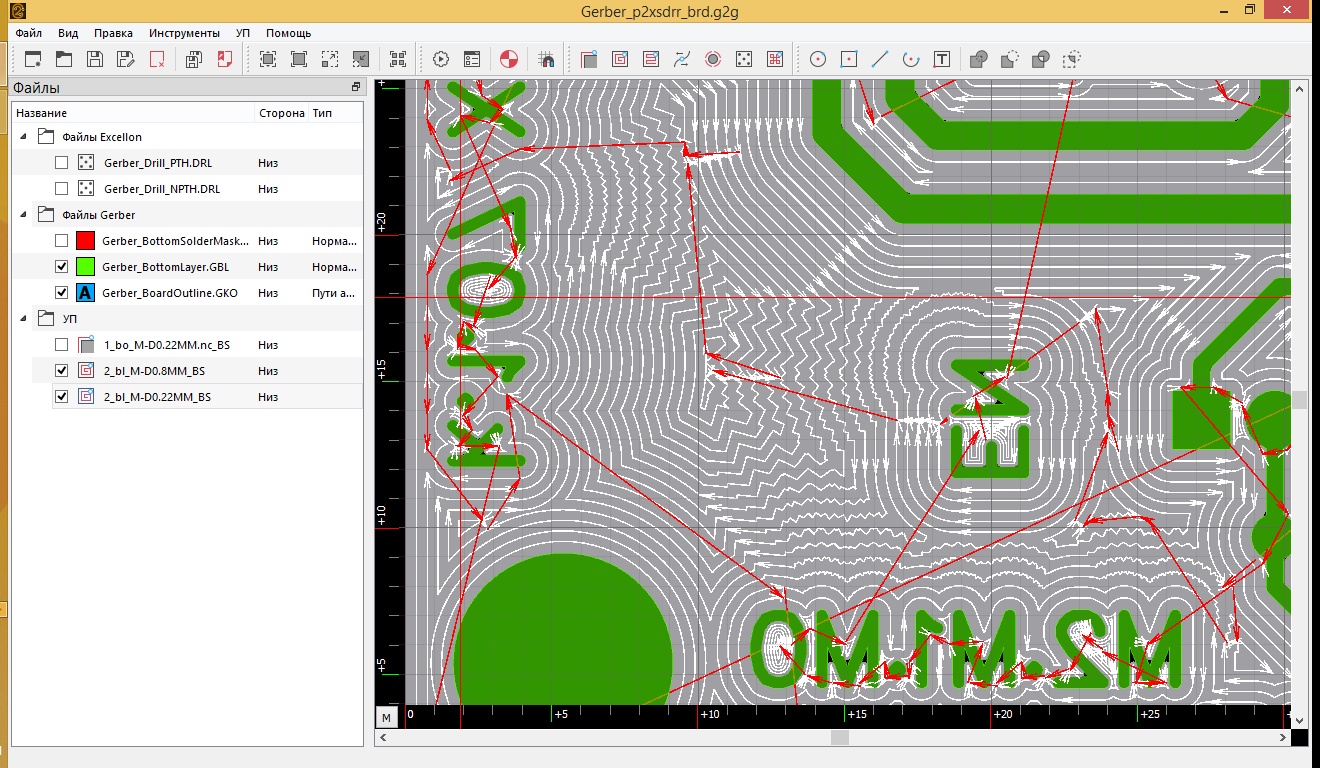

Screen-2021-10-29_17-52-20.jpg (1169 просмотров) <a class='original' href='./download/file.php?id=199276&sid=bd96cb6e9cff302b29873c02a78e6cc6&mode=view' target=_blank>Загрузить оригинал (394.75 КБ)</a>
Вложения
Gerber_p2xsdrr_brd.zip
(79.31 КБ) 61 скачивание
Gerber_p2xsdrr_brd_prj.zip
(1.39 МБ) 56 скачиваний
calabr
Мастер
Сообщения: 937
Зарегистрирован: 04 янв 2019, 15:19
Репутация: 146
Настоящее имя: Calabr
Откуда: Киев
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение calabr »

kfmut писал(а): на какие педальки жать?
Нарисовать вокруг них прямоугольнички и сделать отдельной операцией
Или оставить как есть по времени должно быть одинаково.
Вообще лучше-бы пятаки фрезой по-больше выбрать
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

calabr писал(а): Нарисовать вокруг них прямоугольнички и сделать отдельной операцией
Идея была "громко жаловаться", вдруг починят или в настройках чего-нить поправить можно :think:
calabr писал(а): Или оставить как есть по времени должно быть одинаково.
Ага, сейчас как раз запускаю фрезеровку плату, посмотрю что будет
calabr писал(а): Вообще лучше-бы пятаки фрезой по-больше выбрать
Больше 0.8мм у меня только обычные, а их жалко об стеклотекстолит ковырять :(
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

kfmut писал(а): Идея была "громко жаловаться", вдруг починят
Была... ))
Выше как-то X-Ray уже говорил, что появляющаяся зигзаговость линий (если об этом речь) хода фрезы определяется сторонним алгоритмом, который он использует... Создавать свой или чинить чужой, как я понимаю, дело затратное по времени. По сути это как бы не баг (причины указал выше).
Так что педали у Вас нормальные и жмёте на них согласно всех правил, не нарушая их. ))
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

YuryV писал(а): Выше как-то X-Ray уже говорил, что появляющаяся зигзаговость линий (если об этом речь) хода фрезы определяется сторонним алгоритмом, который он использует...
Вот оно что! Но вроде нормально всё grbl отработал, мелкую гребёнку похоже "соптимизировал", а на крупной подачу не особо скидывал, хотя там и скидывать нечего было... В будущем всё же советом товарища calabr воспользуюсь, для душевного спокойствия :hehehe:

В общем, всем спасибо!

---

А настройки вывода g-кода в умолчания у меня всё так же продолжает скидывать, приходится в настройки заходить и жмакать "OK".
werdz
Новичок
Сообщения: 3
Зарегистрирован: 30 окт 2021, 18:47
Репутация: 0
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение werdz »

Я пробую использовать программу для MACH3.Что нужно сделать чтобы сверловка была одним сверлом,одним G-файлом.
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

werdz писал(а): Что нужно сделать чтобы сверловка была одним сверлом,одним G-файлом.
Сейчас в один файл можно скинуть только операции с одинаковым инструментом в них. В списке галки ставите на нужных операциях, жмакаете на "сохранить выбранные" и указываете в диалоге куда сохранить. Там только в начале файла коммент пишется русскими символами, что типа объединены такие-то операции, не знаю принципиально это для мака или нет.

Одно и то же сверло для отверстий разного диаметра можно через базу навыбирать в настройках операции, тогда нужные отверстия закидываются сразу в один файл.
werdz
Новичок
Сообщения: 3
Зарегистрирован: 30 окт 2021, 18:47
Репутация: 0
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение werdz »

Спасибо! Все получилось ,одним файлом все отверстия.Клею пленку черную на текстолит.Лазером выжигаю по профелю,затем выжигаю по растру.И последнее сверловка и обрезка фрезой.затем травление платы.
Для MACH3 инструмент "лазер" не подходит.В MACH3 лазер включаеться DIR оси Z,а если прописать фрезу 0.2 работает отлично.Программа мне понравилась,буду платки делать.Автору программы большое спасибо!
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

werdz писал(а): Для MACH3 инструмент "лазер" не подходит.В MACH3 лазер включаеться DIR оси Z,а если прописать фрезу 0.2 работает отлично

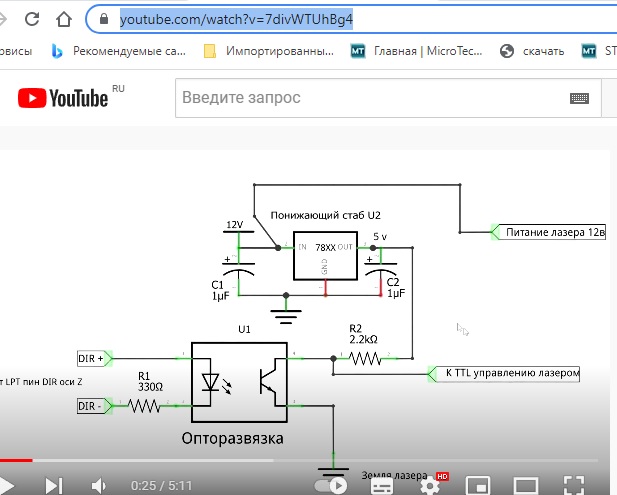

Вот https://www.youtube.com/watch?v=7divWTUhBg4 тут народ делает опторазвязку простенькую для управления лазером от DIR и инструмент-лазер прописывает 0.1 мм (но, правда, не для ПП)...

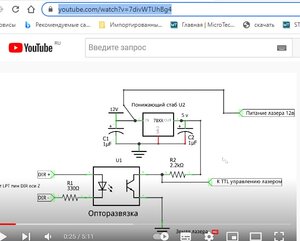

Mach3_laser - копия.jpg (1056 просмотров) <a class='original' href='./download/file.php?id=199311&sid=bd96cb6e9cff302b29873c02a78e6cc6&mode=view' target=_blank>Загрузить оригинал (63.2 КБ)</a>
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

kfmut писал(а): Сейчас в один файл можно скинуть только операции с одинаковым инструментом в них.
Точнее с одним Id из Базы инструментов (бывают случаи, когда один физический инструмент может быть прописан несколько раз в базе инструментов).
werdz
Новичок
Сообщения: 3
Зарегистрирован: 30 окт 2021, 18:47
Репутация: 0
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение werdz »

у меня получилось в MACH3 подключить лазер следующим образом .включил ось А с параметрами оси Z.
DIR оси А подключаем к TTL лазера.На драйвере лазера есть выкллючатель.Лазер стоит рядом с шпинделем,работают или лазер или шпиндель.
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение kfmut »

YuryV писал(а): 31 окт 2021, 00:41 Точнее с одним Id из Базы инструментов (бывают случаи, когда один физический инструмент может быть прописан несколько раз в базе инструментов).
Спасибо за уточнение! :good:
