Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Spindle »

Комрады, а как плату в этой программе вырезать из листа текстолита?
Mikhgen
Новичок
Сообщения: 16
Зарегистрирован: 13 авг 2019, 10:14
Репутация: 2
Настоящее имя: Геннадий
Откуда: Орёл
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение Mikhgen »

Spindle,здесь посмотри https://www.youtube.com/watch?v=RrmBc-C ... lectronics там 2 части.
stas67
Новичок
Сообщения: 19
Зарегистрирован: 14 дек 2016, 20:52
Репутация: 2
Настоящее имя: Пётр
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение stas67 »

Можно ли зеркалить в программе, если да то как, что бы создать двухстороннюю печатную плату?
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

stas67 писал(а): чтобы создать двухстороннюю печатную плату
Надо использовать реперные отверстия (булавки).
stas67 писал(а): Можно ли зеркалить в программе
https://cnc3018.ru/threads/ggeasy-grber ... post-62949
atof
Новичок
Сообщения: 6
Зарегистрирован: 27 мар 2023, 20:46
Репутация: 2
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение atof »

Всем привет.
Сегодня установил программу и попробовал скормить гербированные файлы. Пути прекрасно делает. Но вот проблема с сверловкой в формате Excellon:
- вообще ничего не отображается на экране при загрузке xln.
- при генерации сверловки получается перемещение головки в даль.

Файл всерловки проверял в гербер-вьювере - показывает все отверстия правильно. На всякий случай его тут ниже положил.
(для просмотра содержимого нажмите на ссылку)
M48
;GenerationSoftware,Autodesk,EAGLE,9.6.2*%
;CreationDate,2023-03-27T13:39:27Z*%
FMAT,2
ICI,OFF
METRIC,TZ,0000.00000
T6C0.45000
T5C0.81280
T4C1.01600
T3C1.11000
T2C1.49860
T1C2.80000
%
G90
M71
T1
X504500Y501000
X504500Y2801000
X6304500Y2801000
X6304500Y501000
T2
X632460Y1681480
X632460Y2382520
T3
X2261500Y2643000
X2261500Y2897000
X2007500Y2643000
X4801500Y2643000
X2007500Y2897000
X1753500Y2643000
X1753500Y2897000
X1499500Y2643000
X1499500Y2897000
X1245500Y2643000
X1245500Y2897000
X991500Y2897000
X991500Y2643000
X991500Y2135000
X1245500Y2135000
X1245500Y2389000
X5817500Y2643000
X5817500Y2897000
X5563500Y2643000
X5563500Y2897000
X5309500Y2643000
X5309500Y2897000
X5055500Y2643000
X5055500Y2897000
X991500Y2389000
X4801500Y2897000
X4547500Y2643000
X4547500Y2897000
X4293500Y2643000
X4293500Y2897000
X4039500Y2643000
X4039500Y2897000
X3785500Y2643000
X3785500Y2897000
X3531500Y2643000
X3531500Y2897000
X3277500Y2643000
X3277500Y2897000
X3023500Y2643000
X3023500Y2897000
X2769500Y2643000
X2769500Y2897000
X2515500Y2643000
X2515500Y2897000
T4
X1750060Y5389880
X1297940Y6040120
X1750060Y6040120
X2087880Y4925060
X2087880Y4472940
X2738120Y4925060
X2738120Y4472940
X2087880Y4163060
X2087880Y3710940
X2738120Y4163060
X2738120Y3710940
X510540Y5364480
X5715000Y4191000
X5715000Y3937000
X5715000Y3683000
X5715000Y3429000
X383540Y2258060
X383540Y1805940
X5715000Y1524000
X5715000Y1778000
X5715000Y2032000
X5715000Y2286000
X2540000Y1270000
X2794000Y1270000
X3048000Y1270000
X3302000Y1270000
X3556000Y1270000
X3810000Y1270000
X4318000Y1270000
X4572000Y1270000
X4826000Y1270000
X5080000Y1270000
X1270000Y1270000
X1524000Y1270000
X1778000Y1270000
X2032000Y1270000
X5715000Y5334000
X5715000Y5080000
X5715000Y4826000
X5715000Y4572000
X3810000Y5207000
X4064000Y5207000
X4318000Y5207000
X962660Y5364480
X510540Y6014720
X962660Y6014720
X1297940Y5389880
T5
X889000Y3429000
X889000Y3683000
X889000Y4953000
X1651000Y4953000
X889000Y3937000
X889000Y4191000
X889000Y4699000
X1651000Y4699000
X381000Y3937000
X1651000Y4191000
X1651000Y4445000
X635000Y4191000
X381000Y4191000
X635000Y4445000
X381000Y4445000
X635000Y4699000
X381000Y4699000
X1651000Y3429000
X1651000Y3683000
X1651000Y3937000
X635000Y3937000
X889000Y4445000
T6
X1641287Y2758887
X1406757Y4953000
X1270000Y3683000
X3660587Y2771587
M30
ПС: Версия 0.8.1.0 от 12.01.22. Правда написано, что бета. Может в ней косяк? Какую тогда брать?
atof
Новичок
Сообщения: 6
Зарегистрирован: 27 мар 2023, 20:46
Репутация: 2
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение atof »

Spindle писал(а): 18 дек 2022, 08:36 Комрады, а как плату в этой программе вырезать из листа текстолита?
Хороший вопрос. Присоединяюсь. По логике вещей это должно быть вырезание профиля. Но ему нужно выделение на картинке.

Поэтому вставил образ rectangle по углам платы, выделил его, а а затем вырезание профиля. GCode выглядит разумным, но на плате еще не проверял.
atof
Новичок
Сообщения: 6
Зарегистрирован: 27 мар 2023, 20:46
Репутация: 2
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение atof »

По поводу сверловки из ранее указанного файла:
1. Был создан в Eagle CAD. Экспортировал в KiCAD - и отнего отверстия появились. Разные форматы?
2. Инструменты импортируются из DRL. И сменить их не представляется возможным. А было бы замечательно добавить свое сверло/фрезу из из набора инструменов и применить к выбранным отверстиям.
3. Еще бы было здорово использовать фрезу малого диаметра под отверстие большего диаметра. И обработку выполнять в виде концентрических расширяющихся кругов. Это позволит уменьшить количество применимых инструментов и как следствие смену оных во время обработки.

Создается ощущение, что форум тут не живой. Последнее написанное сообщение датируется началом года.
atof
Новичок
Сообщения: 6
Зарегистрирован: 27 мар 2023, 20:46
Репутация: 2
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение atof »

Ха!
У меня получилось со сверловкой! Просто не понял сразу!

В общем все описанные в пердыдущем посте фичи похоже есть.
Делал следующим образом: выбрал не сверление, а "карман". Далее выбираются точки для сверления, инструмент и "размещение": "внутри". А я еще голову ломал накакой сея оция нужна при наличии выделения.
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

atof писал(а): Еще бы было здорово использовать фрезу малого диаметра под отверстие большего диаметра. И обработку выполнять в виде концентрических расширяющихся кругов.
И эта фича есть - надо выбрать фрезу меньшего диаметра, чем отверстие и указать не "Только сверловка" (в Drill Toolpath), а карман или профиль. А так Вы неплохо стартанули в самостоятельном изучении GGEasy, что и должно быть, так как задумывалось автором.
Для разнообразия можете иногда посещать форум по ссылке перед вашими постами. Там автор программы тоже бывает как почетный гость и ответчик на сложные вопросы.
atof
Новичок
Сообщения: 6
Зарегистрирован: 27 мар 2023, 20:46
Репутация: 2
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение atof »

Spindle писал(а): 18 дек 2022, 08:36 Комрады, а как плату в этой программе вырезать из листа текстолита?
Как более продвинутый кАмрад посоветую следующее действие: просто при создании гербера укажи слой обрезки. Полученный гербер грузи отдельно и используй при обрезке. Незабудь добавить мосты.
atof
Новичок
Сообщения: 6
Зарегистрирован: 27 мар 2023, 20:46
Репутация: 2
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение atof »

YuryV писал(а): 28 мар 2023, 23:14 И эта фича есть - надо выбрать фрезу меньшего диаметра, чем отверстие и указать не "Только сверловка" (в Drill Toolpath), а карман или профиль. А так Вы неплохо стартанули в самостоятельном изучении GGEasy, что и должно быть, так как задумывалось автором.
Для разнообразия можете иногда посещать форум по ссылке перед вашими постами. Там автор программы тоже бывает как почетный гость и ответчик на сложные вопросы.
Ну есть некоторый опыт по использованию других программ. например Aspire. Только вот импорт из графики и автоматическое размещение векторов там убивает. Потому решил что то из гербера попробовать.

Иногда посещать - не есть гут. Хотя, конечно, у каждого свой график, но думаю сообщения с форума падают в мыльник.
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

atof писал(а): Иногда посещать - не есть гут.
Посещайте каждый день... )))
Вообще-то, многие вопросы уже задавались и там и тут, просто надо прочесть всю тему (там на большую часть темы есть оглавление, что немного поможет в поиске нужных ответов, хотя это сложно, так как программа сильно эволюционировала и очень старые вопросы могут вообще быть не актуальными)...
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

atof писал(а): просто при создании гербера укажи слой обрезки. Полученный гербер грузи отдельно и используй при обрезке.
Есть одна тонкость. Если при создании контура обрезки в CAD-е толщина линии Контура ПП отлична от нулевой, то, чтобы обрезка шла только с одной стороны, надо этот контур сделать как Пути апертур, кликнув перед этим левой кнопкой по Нормальный вид...
И ещё этот контур должен быть не разрывный, если нет, то нужно склеивать - указывать в Параметры G-кода "Клей" расстояние, превышающее длину разрыва Контура ПП.
artman66
Новичок
Сообщения: 3
Зарегистрирован: 29 мар 2023, 09:00
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение artman66 »

Всем Привет!
Может это было, но лопатить 100 страниц....

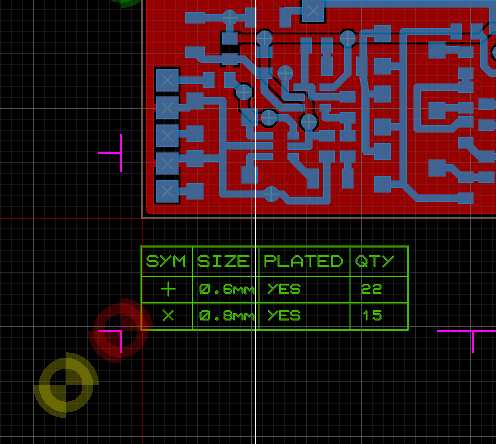

Вопрос такого плана,есть ли возможность отключить сводную таблицу сверловок.
Просто при добавлении сверловки координата 0.0 уходит вниз на размер таблицы.

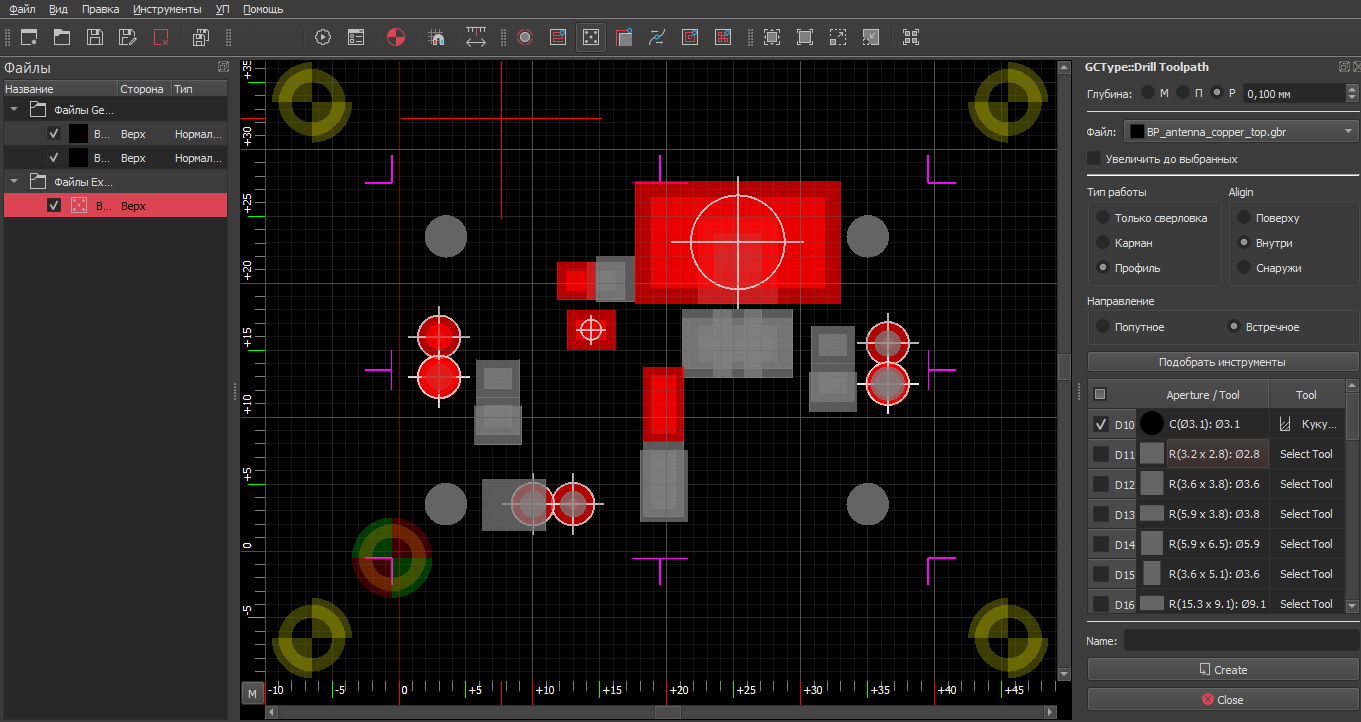

Drill.jpg (2387 просмотров) <a class='original' href='./download/file.php?id=207275&sid=3f9f2426a9c5ee42f687f91a1d5627e2&mode=view' target=_blank>Загрузить оригинал (32.27 КБ)</a>
YuryV
Мастер
Сообщения: 224
Зарегистрирован: 08 июл 2019, 23:34
Репутация: 44
Настоящее имя: Юрий
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение YuryV »

Привет. Гербер и сверловку в архиве прикрепите, пожалуйста.
Тогда, кто первый их совместит, тот и расскажет, как это он сделал.
artman66
Новичок
Сообщения: 3
Зарегистрирован: 29 мар 2023, 09:00
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение artman66 »

Сам все решил.Перед расстановкой опорных точек-якорей надо в начальной отверстие засверлить тогда ничего не спозает. Далее контуры дорожек. Якоря и сверловка. :)
Vlad1953
Мастер
Сообщения: 234
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 29
Настоящее имя: Владимир Бурыгин
Откуда: Каменногорск
Контактная информация:

Непонятки

Сообщение Vlad1953 »

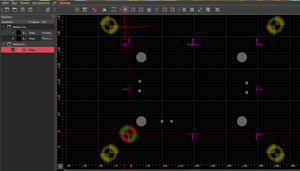

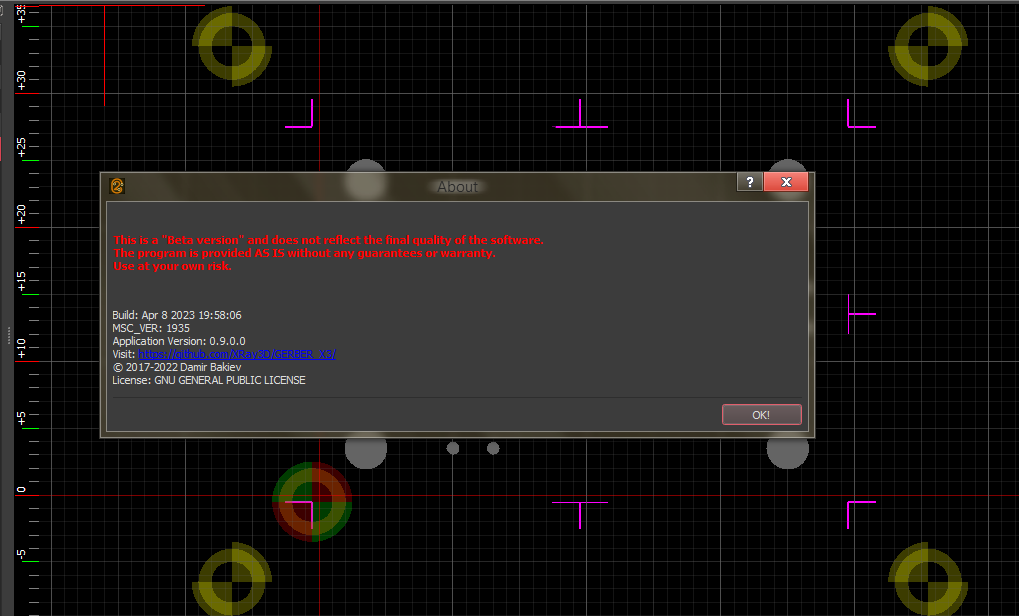

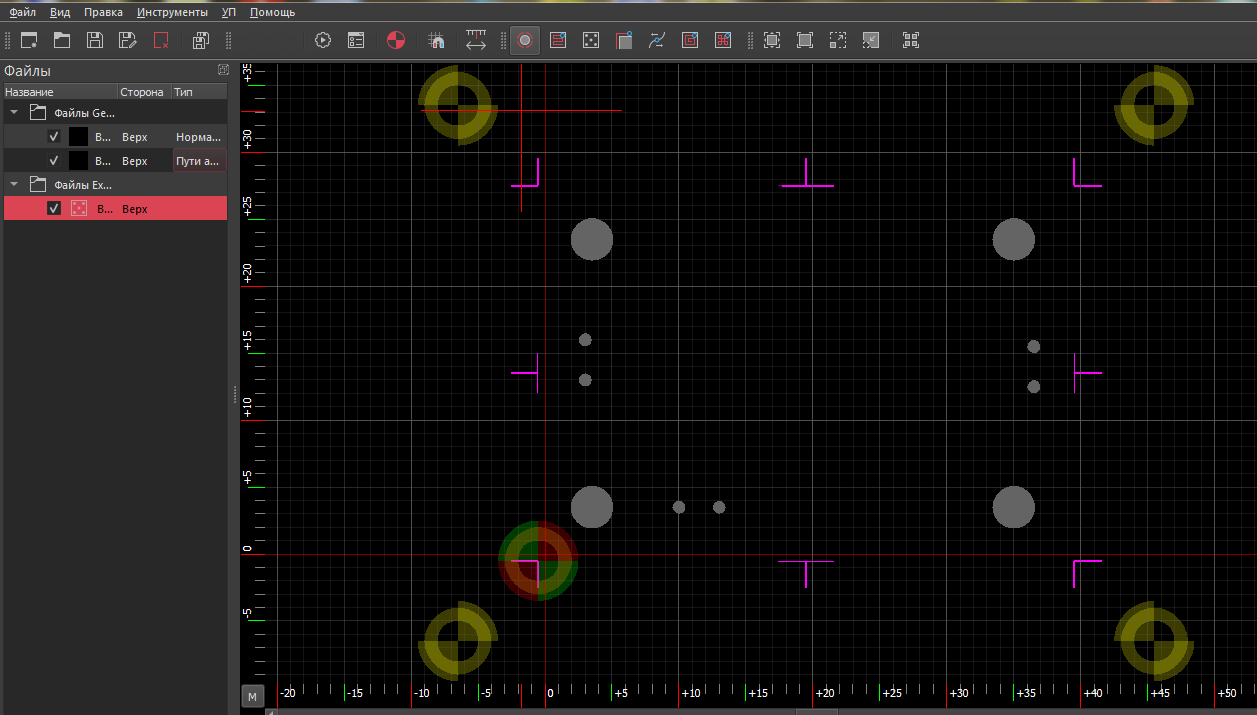

Дамир! Скачал версию 0.9.0b и при загрузке герберов сразу появились какие то непонятки. Нет отображение платы в кармане, профиле. В меню сверловка вообще какая то жесть. Скрины прикладываю.
БП1 (2244 просмотра) <a class='original' href='./download/file.php?id=207446&sid=3f9f2426a9c5ee42f687f91a1d5627e2&mode=view' target=_blank>Загрузить оригинал (77.29 КБ)</a>
БП1
БП2 (2244 просмотра) <a class='original' href='./download/file.php?id=207447&sid=3f9f2426a9c5ee42f687f91a1d5627e2&mode=view' target=_blank>Загрузить оригинал (75.25 КБ)</a>
БП2
БП3 (2244 просмотра) <a class='original' href='./download/file.php?id=207448&sid=3f9f2426a9c5ee42f687f91a1d5627e2&mode=view' target=_blank>Загрузить оригинал (89.79 КБ)</a>
БП3
ivan23654623
Новичок
Сообщения: 2
Зарегистрирован: 17 апр 2023, 15:42
Репутация: 0
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение ivan23654623 »

Где можно скачать версию 0.9.0b для 32 битной ос?
X-Ray
Мастер
Сообщения: 597
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 275
Настоящее имя: Дамир
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

artman66 писал(а): 29 мар 2023, 09:12 Просто при добавлении сверловки координата 0.0 уходит вниз на размер таблицы.
Опорные точки считаются от выбранного, не выбирайте таблицу, вот и всё.
Vlad1953 писал(а): 10 апр 2023, 04:05 Дамир! Скачал версию 0.9.0b и при загрузке герберов сразу появились какие то непонятки. Нет отображение платы в кармане, профиле. В меню сверловка вообще какая то жесть. Скрины прикладываю.
оно вообще с буковкой α, когда успели?...
Сейчас там по бодрее версия, много всяких вкусняшек, но ещё остальные причёсывать и причёсывать.
ivan23654623 писал(а): 17 апр 2023, 15:44 Где можно скачать версию 0.9.0b для 32 битной ос?
там же ↓↓↓↓↓↓

ПыСы
ivan23654623 писал(а): 17 апр 2023, 15:44 Где можно скачать версию 0.9.0b для 32 битной ос?
не заметил, ни где. Я думал уже все на 64ках. Даже АСКОН и многие другие болт положили и не выпускают х32. Оноже тормозное, зачем оно вам.https://cnc3018.ru/threads/ggeasy-grber ... post-88645
Программа GGEasy (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X3/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки и ПРЕДЛОЖЕНИЯ(Хотелки) писать СЮДА!!!
Багтрекер
Тестовая версия
ivan23654623
Новичок
Сообщения: 2
Зарегистрирован: 17 апр 2023, 15:42
Репутация: 0
Контактная информация:

Re: GGEasy (фрезеровка печатных плат на ЧПУ)

Сообщение ivan23654623 »

понятно , придётся делать апгрейд
Ответить
