FLATCAM в комиксах

Сообщение odekolon »

Понадобилось тут печатку фрезернуть
потыкался по форуму, CopperCam триальный, качать с варезных сайтов не хотелось
скачал FlatCAm
сначала не понял нихрена, потом разобрался.
Делать сегодня нефига (предвыходной), сделал комиксы для понимания работы :hehehe:
Пока все "чисто теоретически" - станочек в другом месте.
но думаю, все получится :D
итак заходим на страницу http://flatcam.org/download переходим в https://bitbucket.org/jpcgt/flatcam/downloads/ качаем flatcam 8.5 для виндовз
устанавливаю, проблем вроде не было

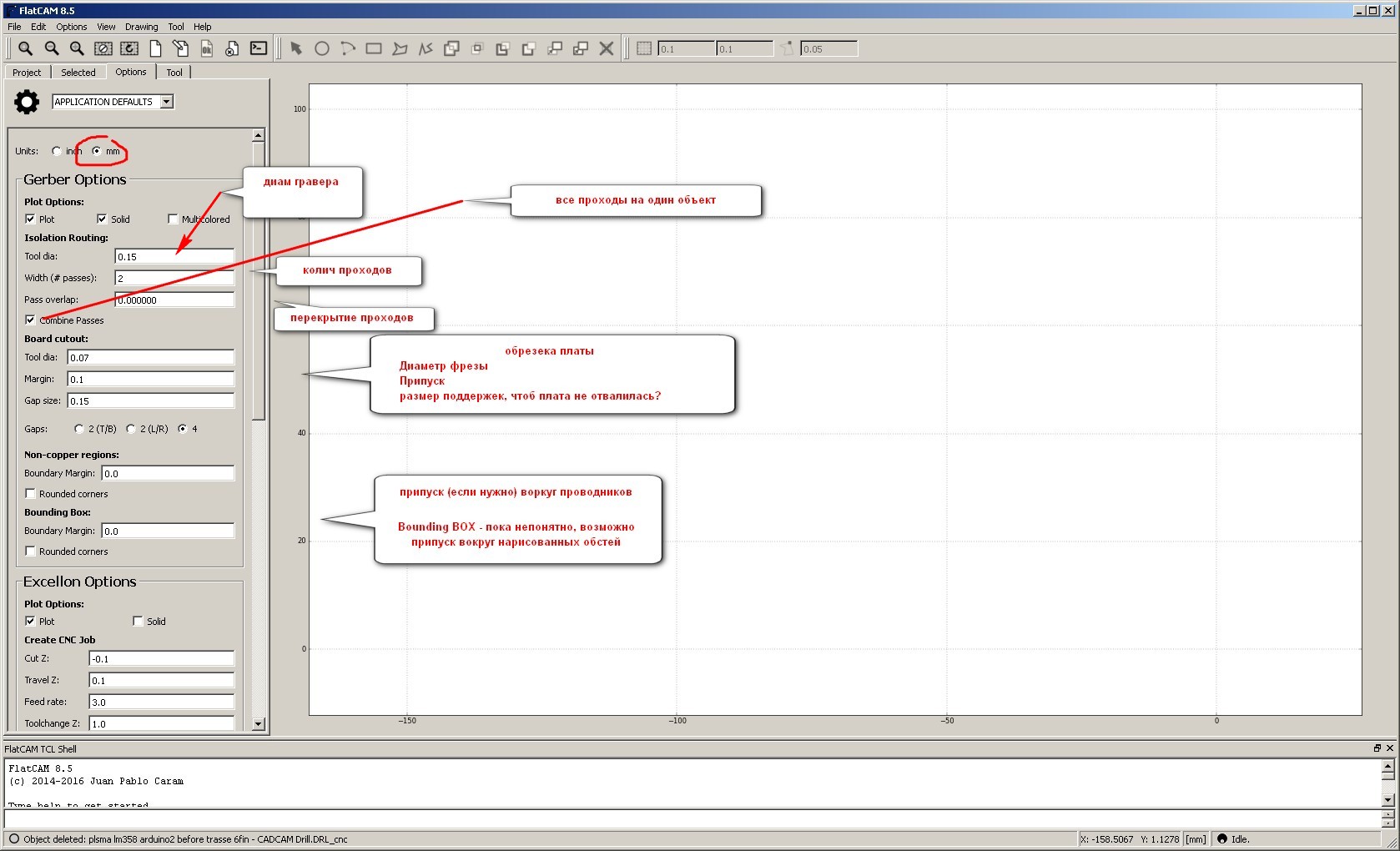

настраиваем:
options_1_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138637&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (202.52 КБ)</a>

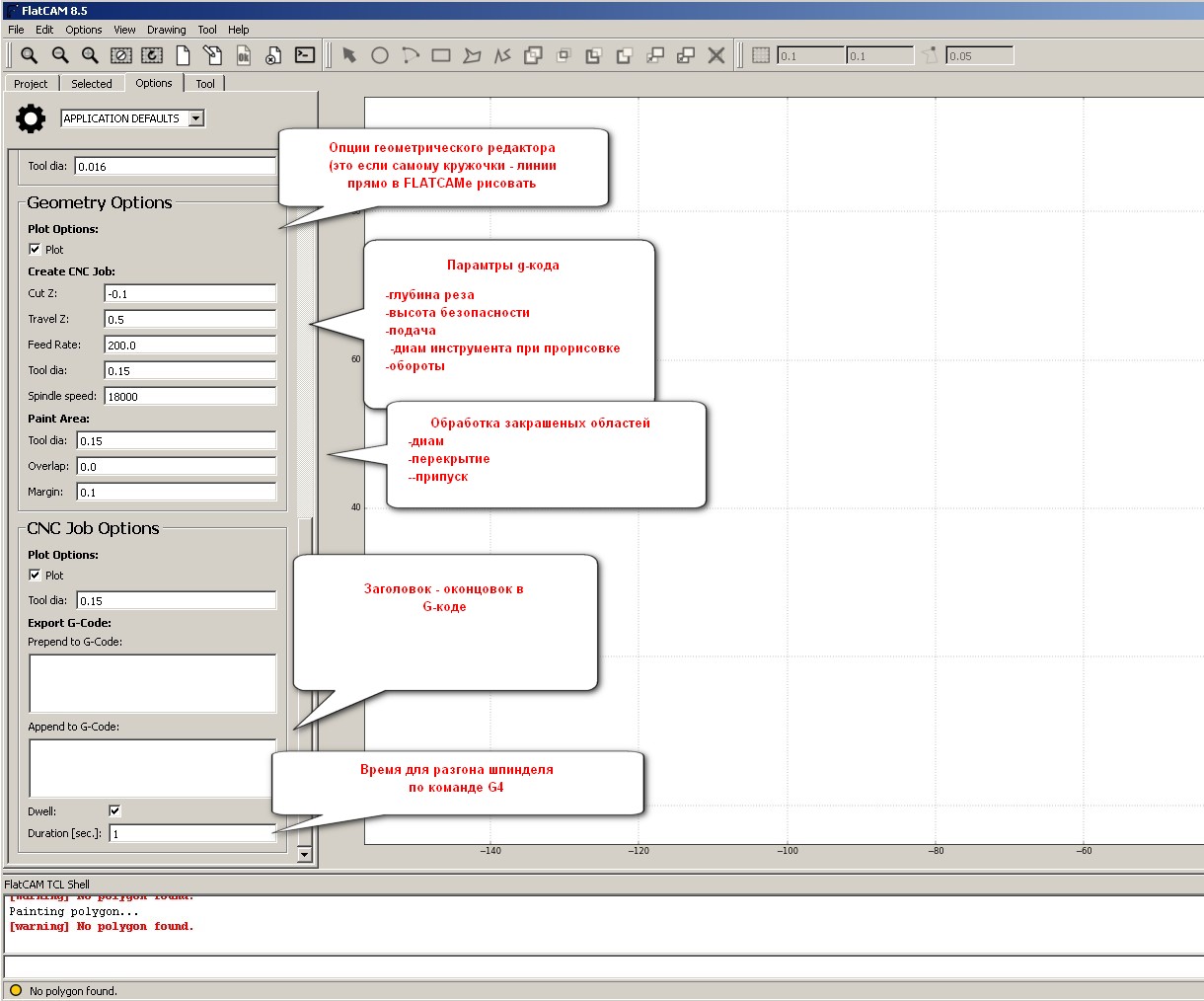

options_2_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138638&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (227.28 КБ)</a>

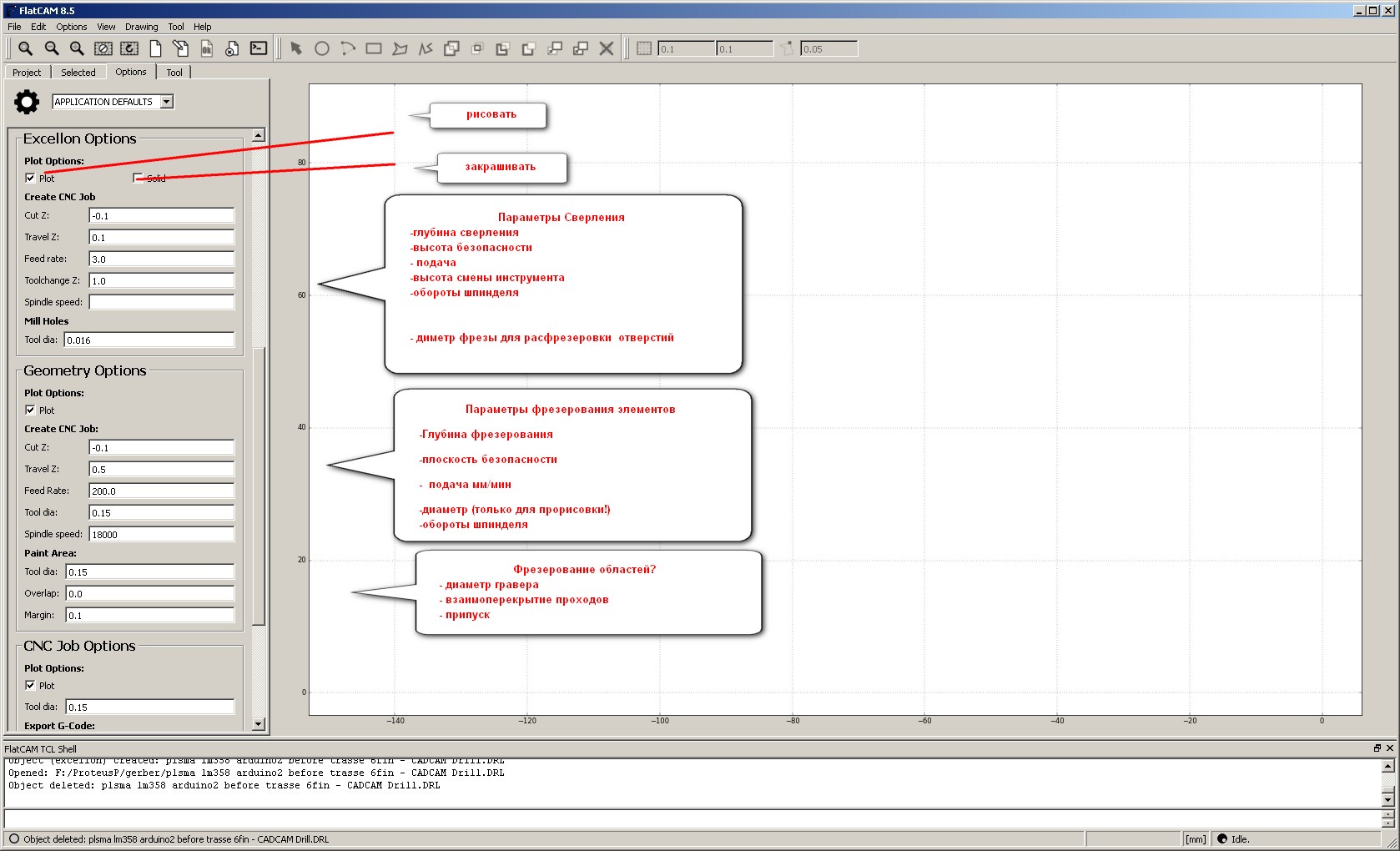

options_3_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138660&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (161.98 КБ)</a>
Внимание! чтоб параметры применились, лучше перезагрузить FLATCAM

начинаем сврловку - не факт, что сверлить сначала, просто сверленую плату можно ЛУТом сделать

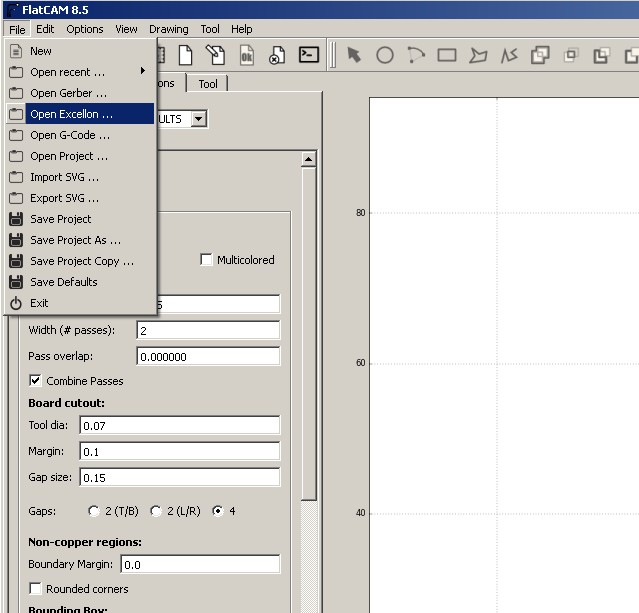

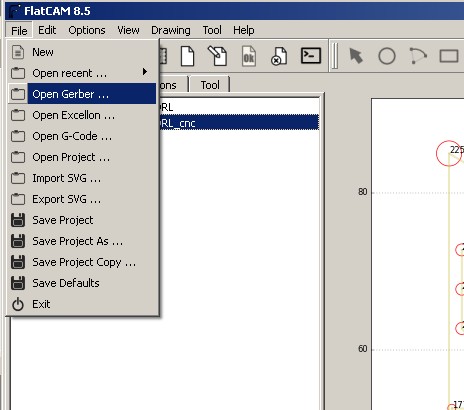

загружаем exellon-файл

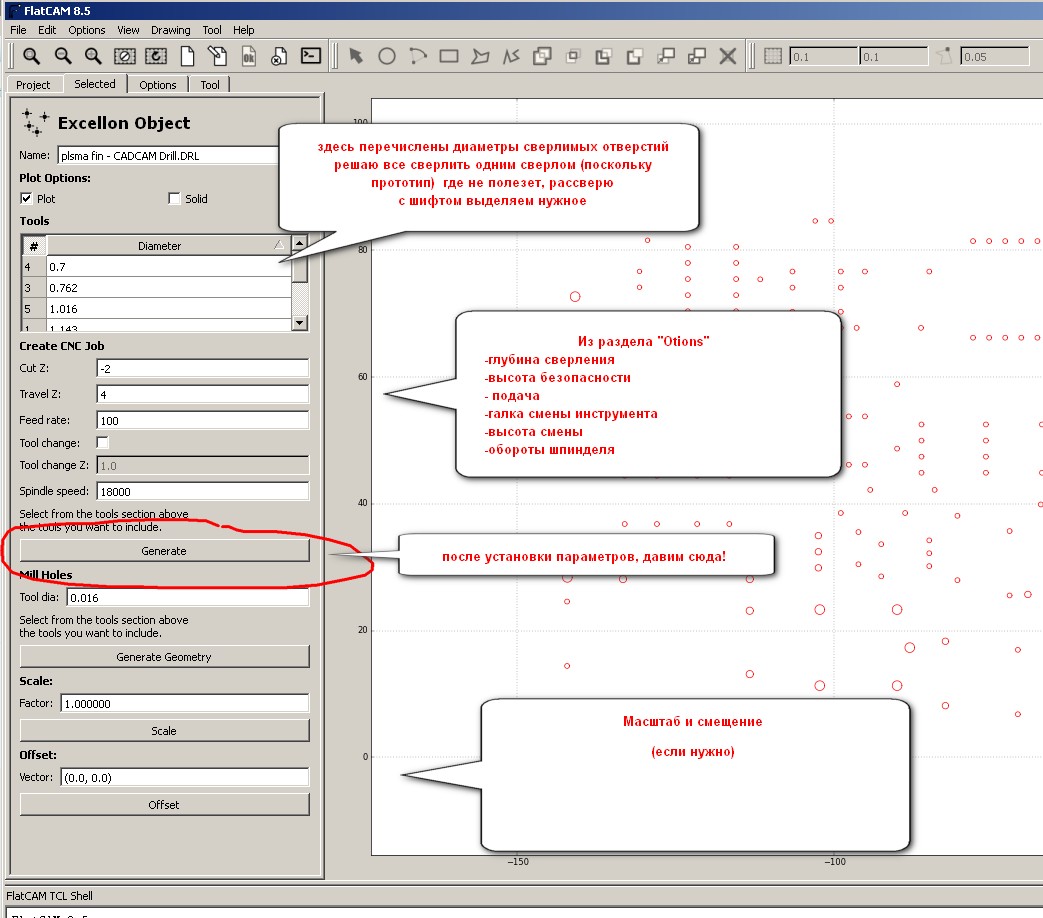

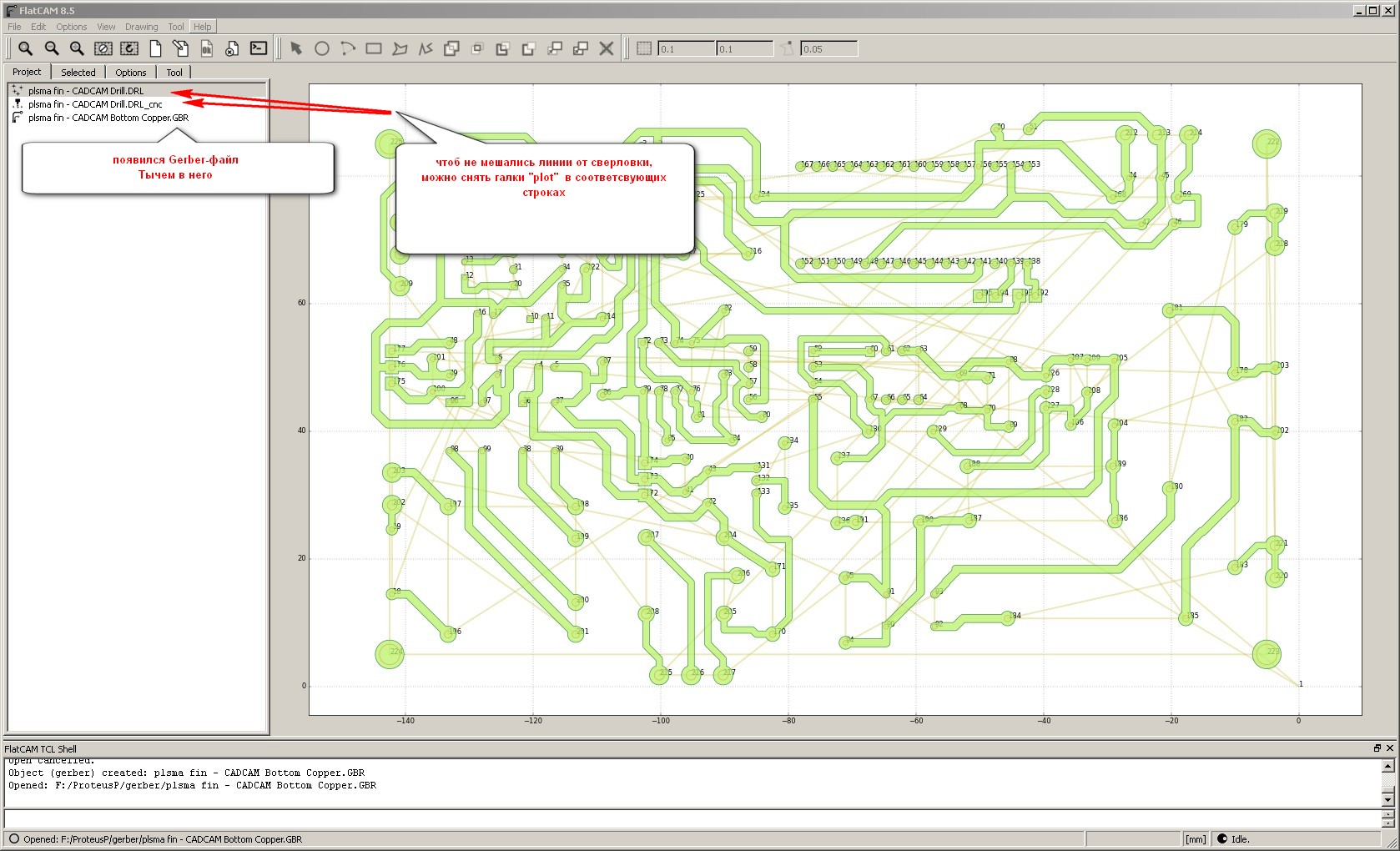

drill_0.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138661&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (59.49 КБ)</a>

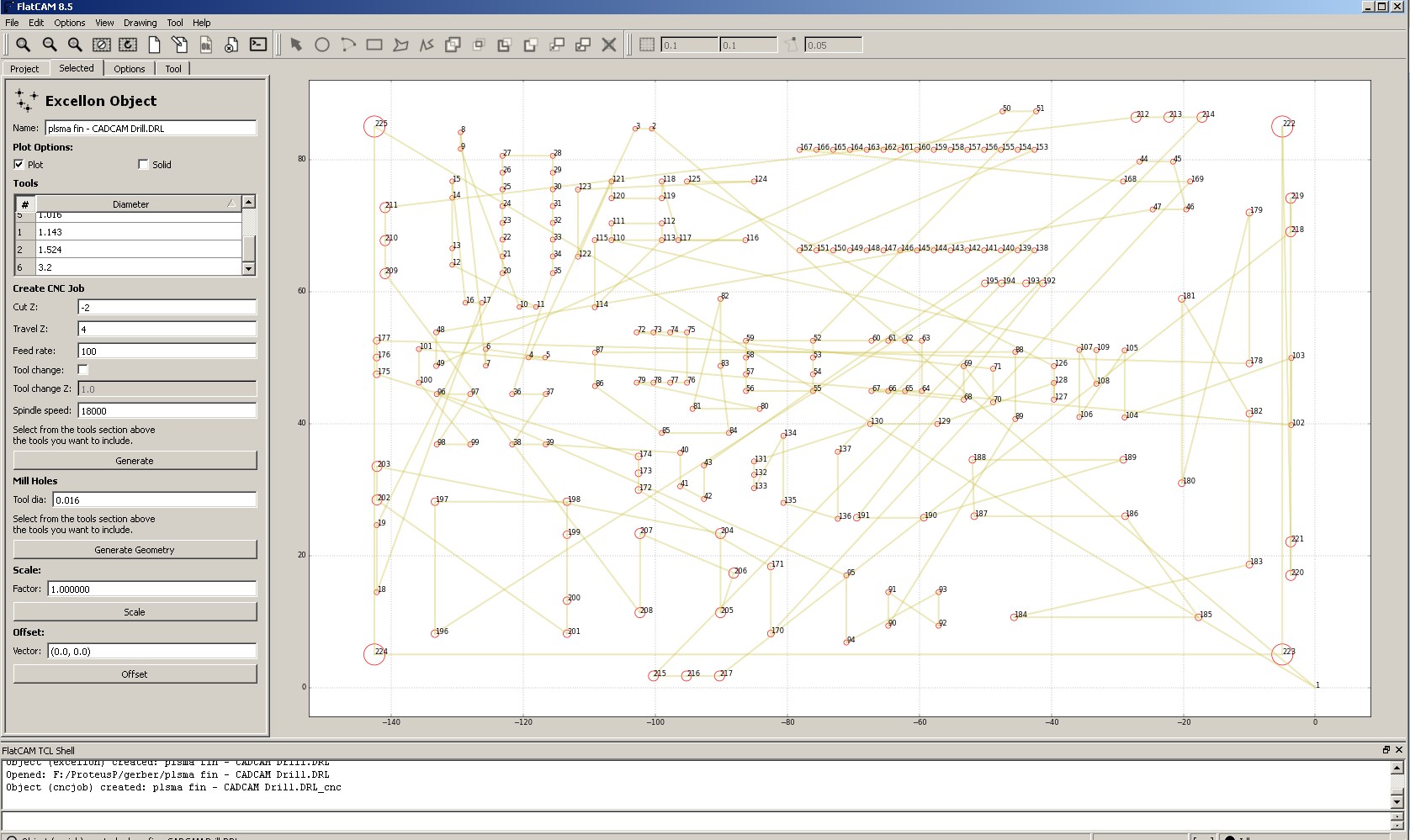

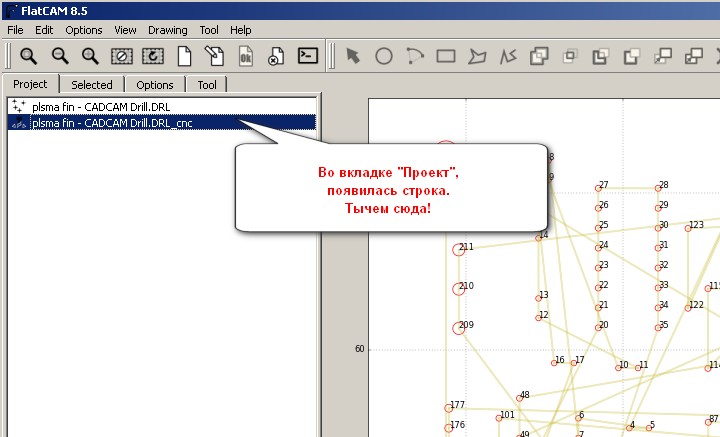

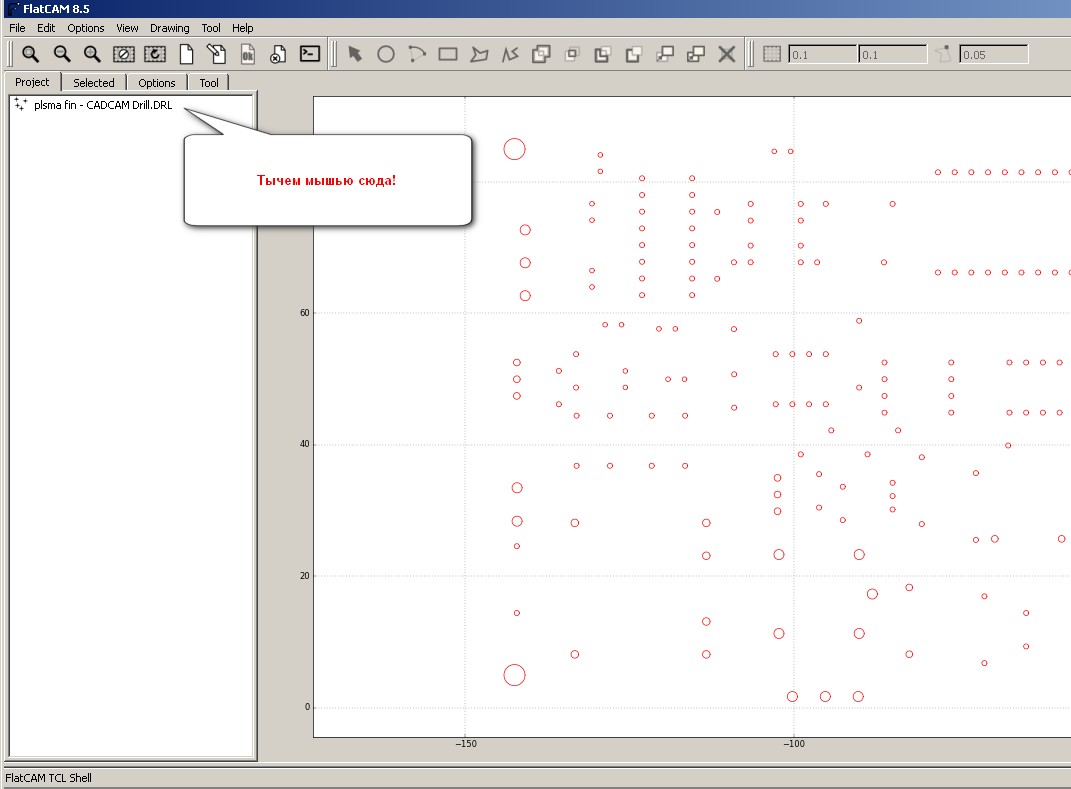

drill_1_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138640&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (79.93 КБ)</a>

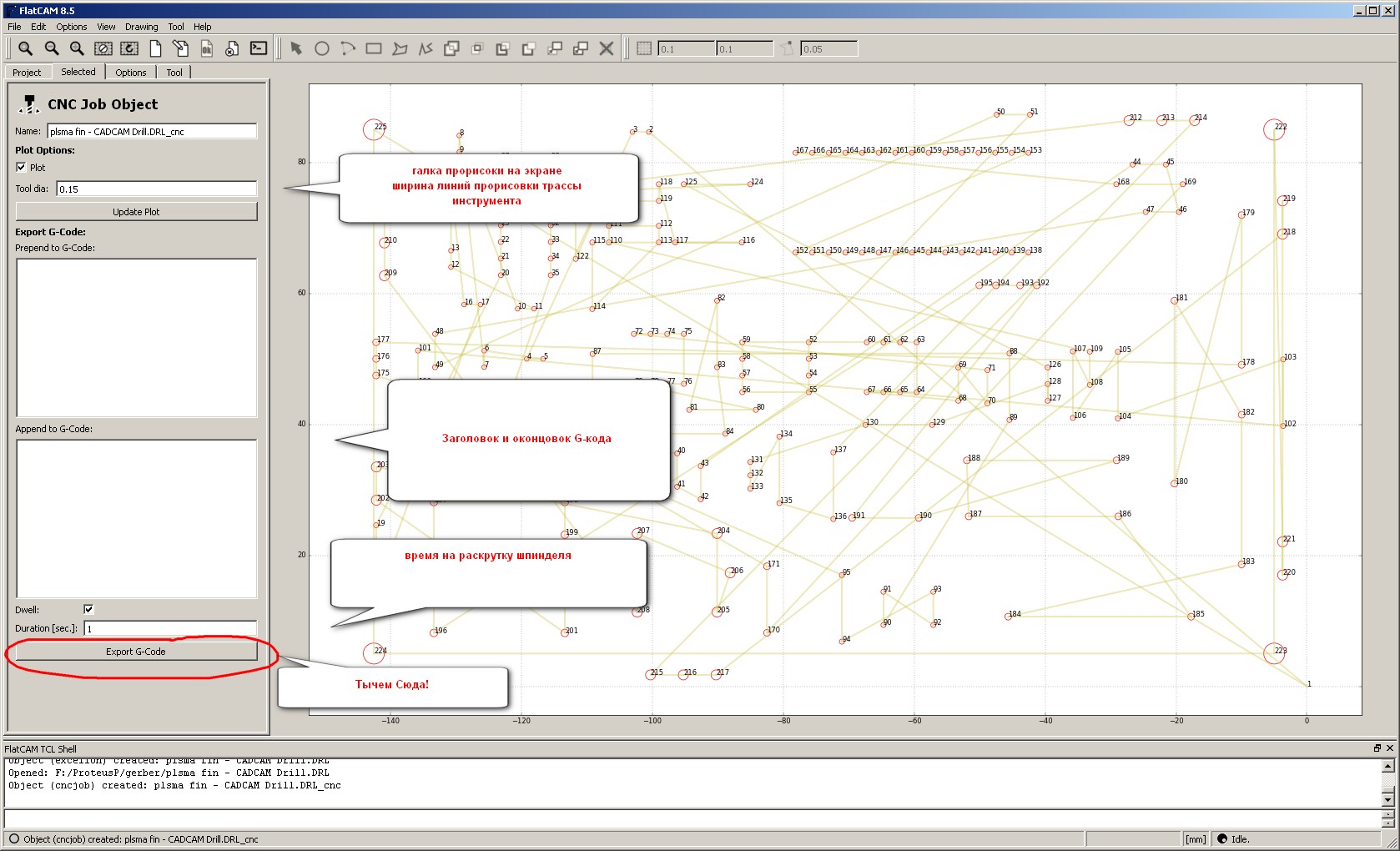

drill_2_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138641&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (157.05 КБ)</a>

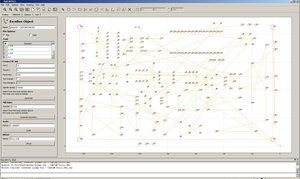

drill_3_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138642&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (271.62 КБ)</a>
drill_4_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138643&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (54.27 КБ)</a>
drill_5_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138644&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (270.54 КБ)</a>

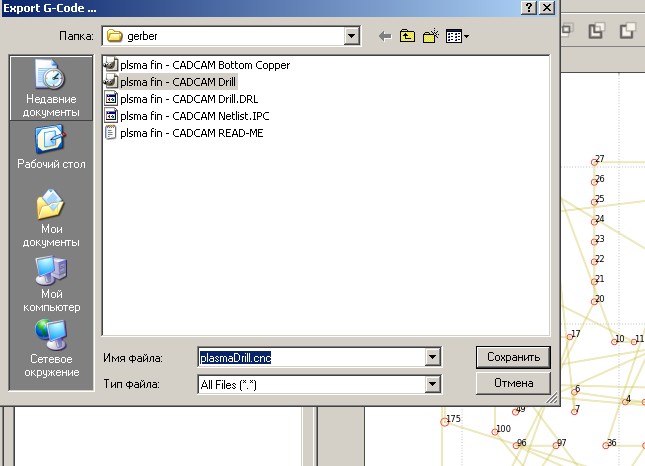

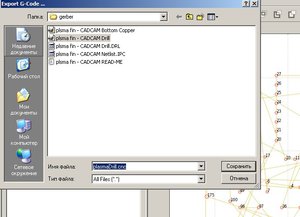

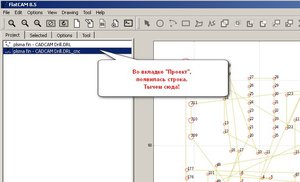

drill_6_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138645&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (50.05 КБ)</a>
Теперь фрезеровка
загрузим Gerber-файл

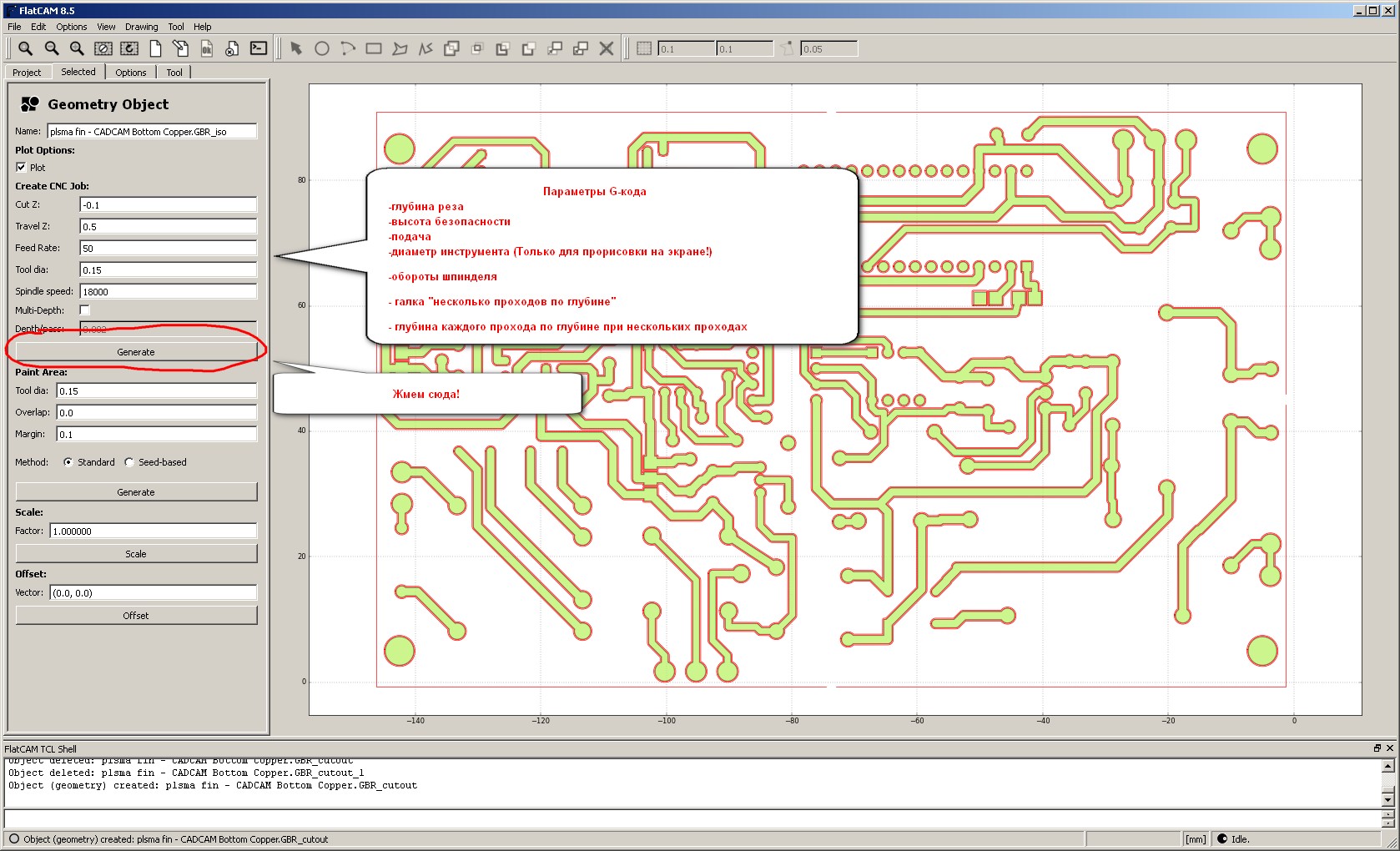

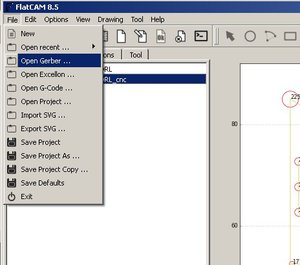

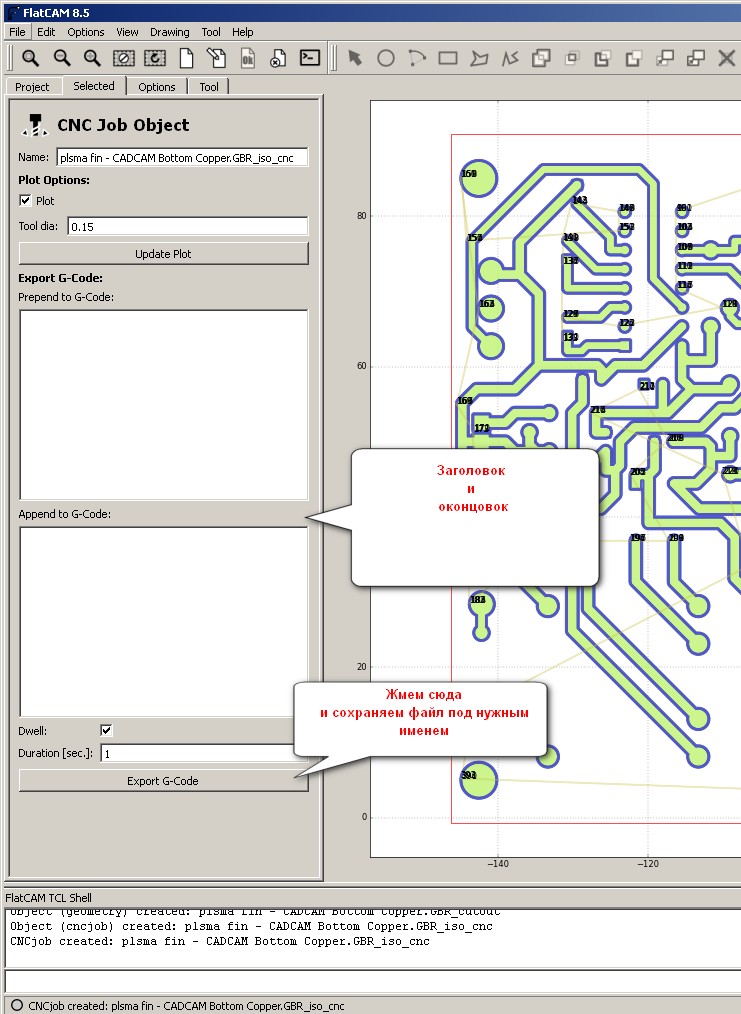

Frez_1.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138647&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (33.03 КБ)</a>

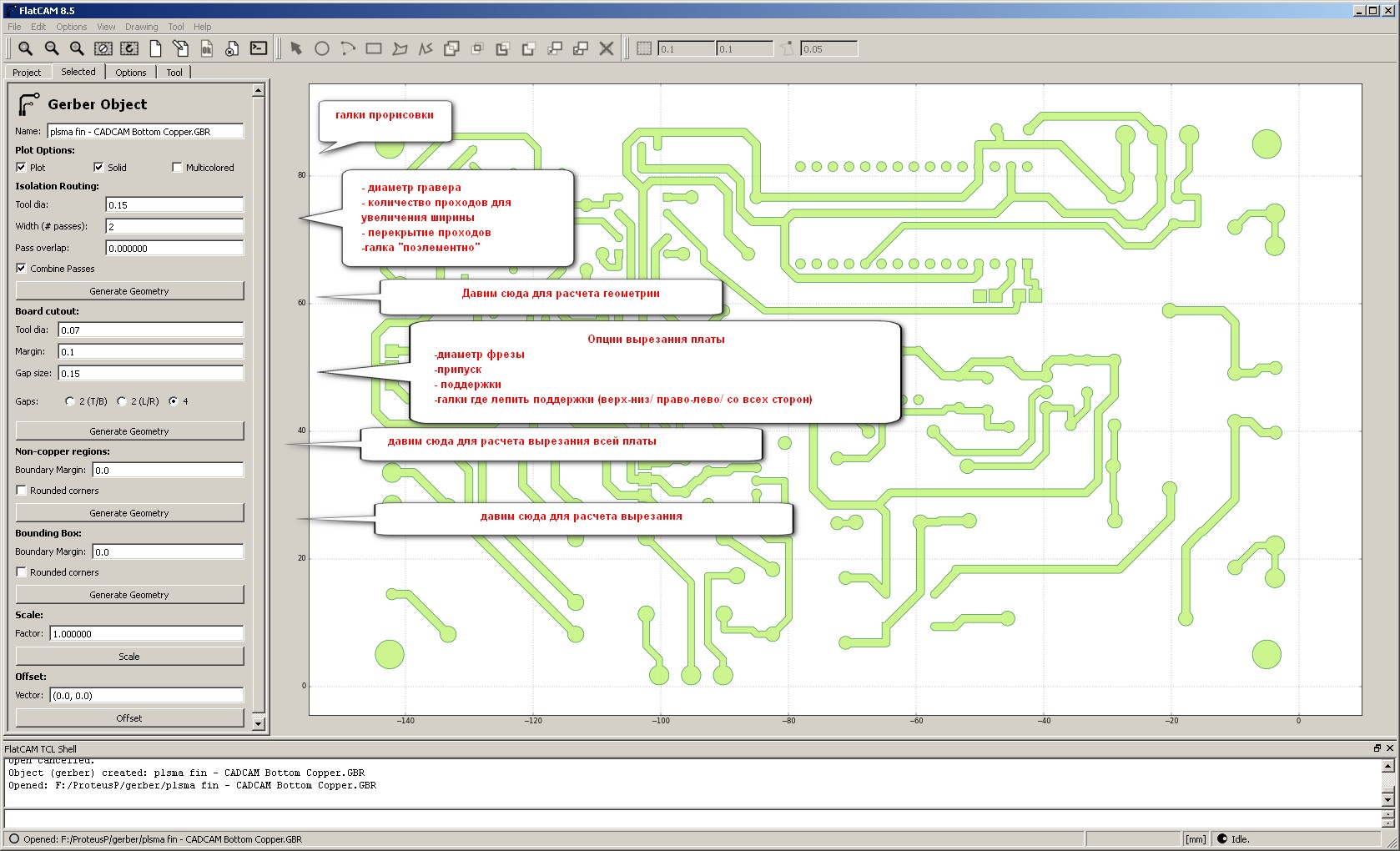

Frez_2_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138648&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (305.55 КБ)</a>
Frez_3_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138649&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (300.49 КБ)</a>

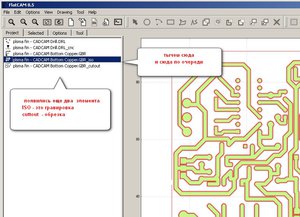

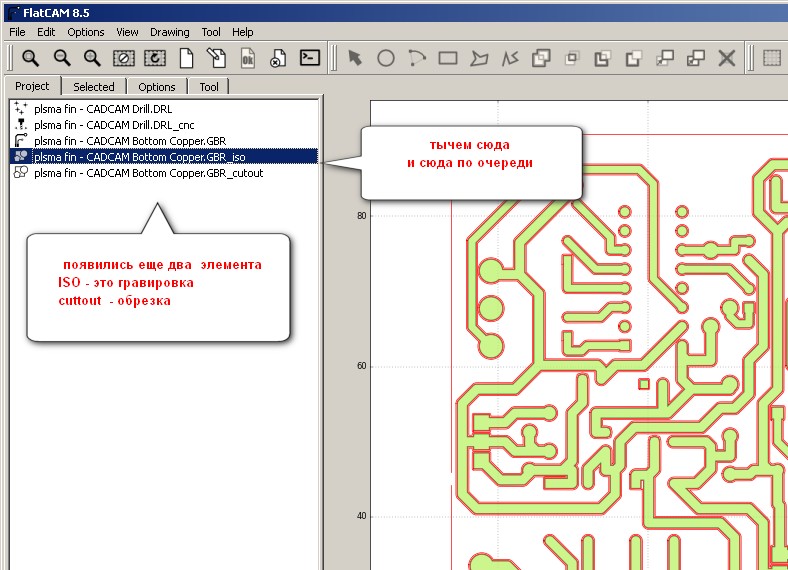

Frez_4_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138650&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (105.3 КБ)</a>
Frez_5_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138651&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (325.41 КБ)</a>

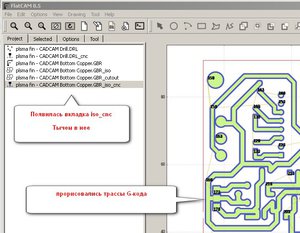

drill_7_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138646&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (83.56 КБ)</a>

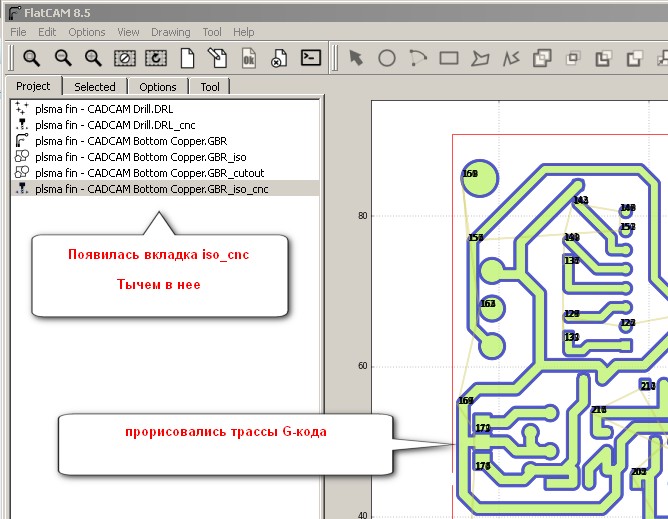

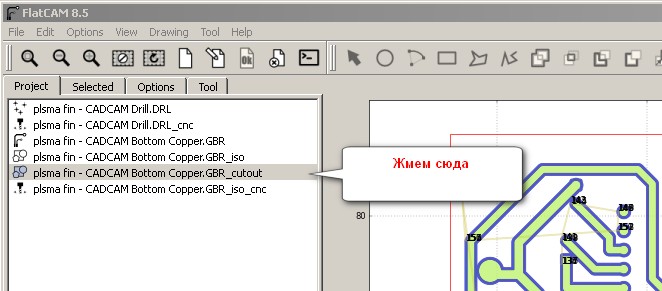

Frez_6_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138652&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (151.49 КБ)</a>
теперь вырезание платы из заготовки

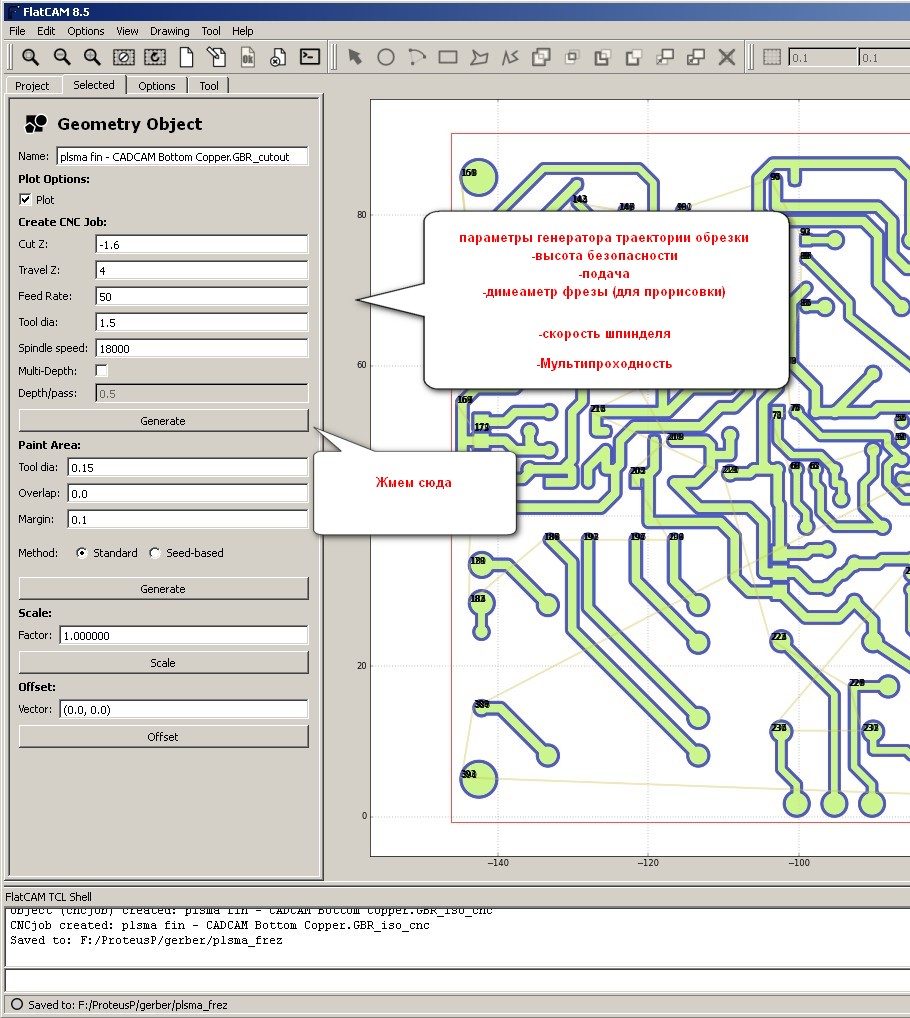

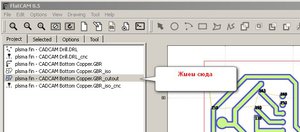

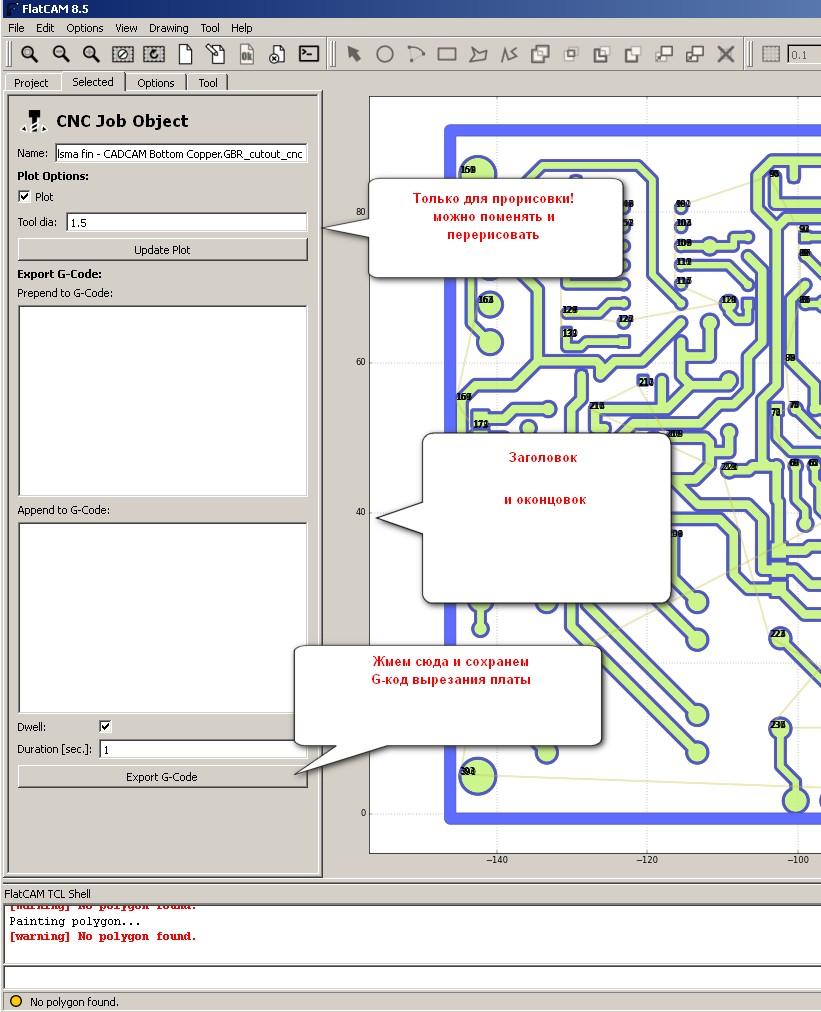

Cutout_1_C.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138653&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (47.91 КБ)</a>

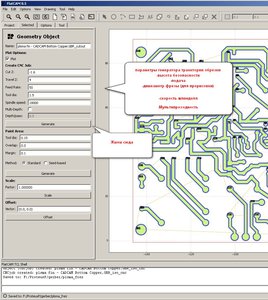

Cutout_2_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138654&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (203.96 КБ)</a>
Cutout_3_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138655&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (122.67 КБ)</a>

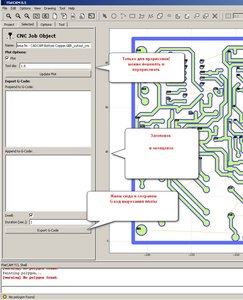

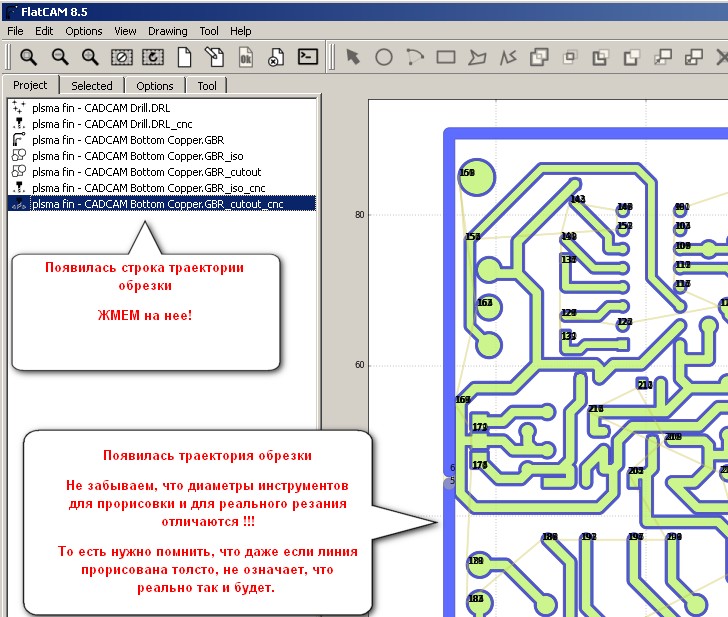

Cutout_4_С.jpg (13924 просмотра) <a class='original' href='./download/file.php?id=138656&sid=9673ffad3d4acf5a6eb4156a13e51ba7&mode=view' target=_blank>Загрузить оригинал (155.46 КБ)</a>
В заключение, скажу, что меня постоянно вводили в заблуждение диаметры инструментов для прорисовки
думаешь, что правишь диаметр фрезы, а на самом деле - диаметр линии на экране.
Поэтому лучше сразу вбить нужные параметры на вкладке "Options"( верхний скриншот) и дальше не менять

Не забываем, про "Спасибо" - мне будет приятно :hehehe:
