Прошу помочь профессионалов ! Шнеки
Приветствую знатоков CAM искусств !
Периодически возникает необходимость в изготовлении подобных изделий.
Делает это фрезеровщик вручную по кривой на фрезере с УДГ .
На видео примерно то же самое,но шпиндель горизонтально.
Цель - оЧПУшить процесс.
Исходные данные - кривая .
Моделировать не получается ибо операции в солиде(не я пробовал) и в инвенторе (я пробовал сдвигом) не позволяют сделать вырез сохраняя режущую плоскость параллельной оси цилиндра.
Вариант решения - обработка по кривой (шаблону ,как называют в PowerMill-е)
Пока не получается(
Еще есть навыки в SolidCam-е , но с многоосевыми не работал
Куда копать !
https://www.youtube.com/watch?v=O-Mer3I5SGc
Периодически возникает необходимость в изготовлении подобных изделий.
Делает это фрезеровщик вручную по кривой на фрезере с УДГ .
На видео примерно то же самое,но шпиндель горизонтально.
Цель - оЧПУшить процесс.
Исходные данные - кривая .
Моделировать не получается ибо операции в солиде(не я пробовал) и в инвенторе (я пробовал сдвигом) не позволяют сделать вырез сохраняя режущую плоскость параллельной оси цилиндра.
Вариант решения - обработка по кривой (шаблону ,как называют в PowerMill-е)
Пока не получается(
Еще есть навыки в SolidCam-е , но с многоосевыми не работал
Куда копать !
https://www.youtube.com/watch?v=O-Mer3I5SGc
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Уточню....
Если делать вырез предлагаемыми солидом и инвентором методами ,то вырез не сможет обоспечить нужное сечение и бутылка не будет двигаться

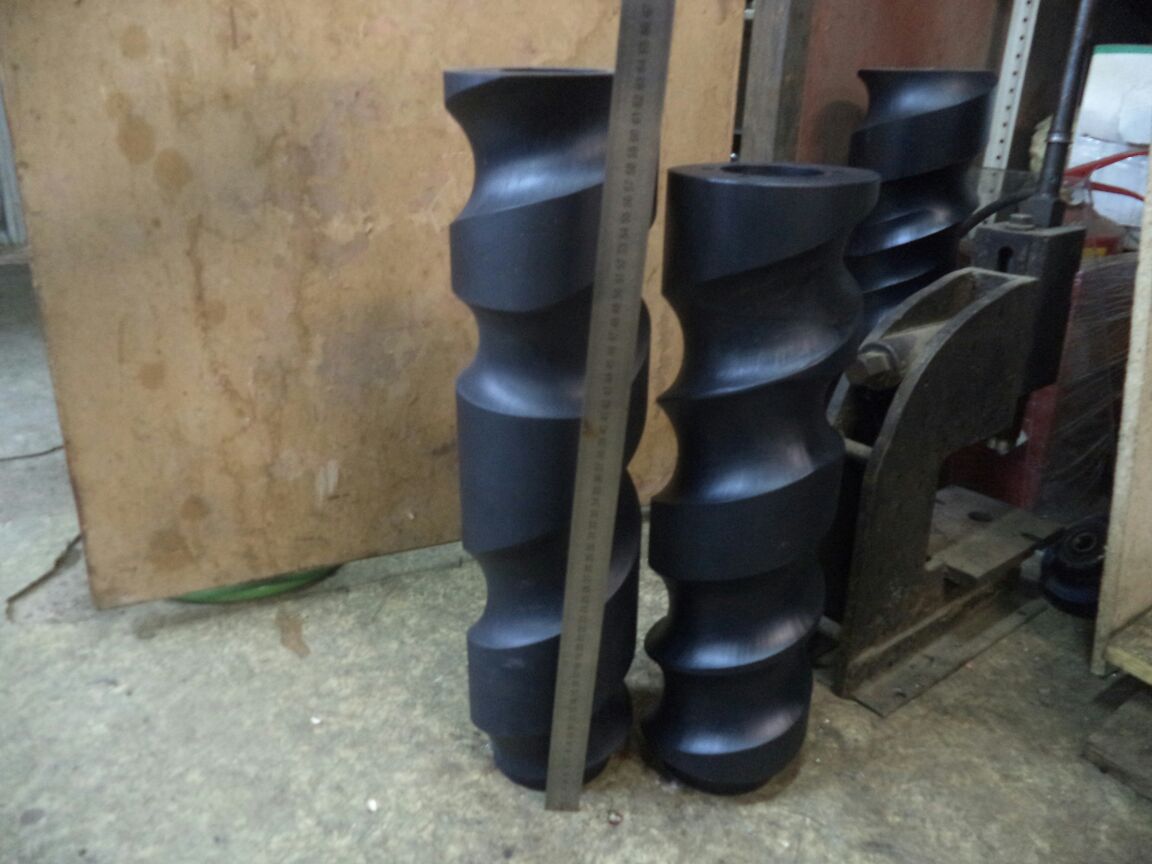

Шнек черный справа
https://www.youtube.com/watch?v=CDgr1KgKLxk
Если делать вырез предлагаемыми солидом и инвентором методами ,то вырез не сможет обоспечить нужное сечение и бутылка не будет двигаться
Шнек черный справа
https://www.youtube.com/watch?v=CDgr1KgKLxk
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Часть процесса сейчас)
https://www.youtube.com/watch?v=9jPl9s1yA8M
https://www.youtube.com/watch?v=9jPl9s1yA8M
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
-
- Мастер
- Сообщения: 1407
- Зарегистрирован: 31 июл 2013, 20:05
- Репутация: 256
- Настоящее имя: Николай
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Vectric Aspire 8.5 https://youtu.be/OagJy6Jix1I
Страдания ведут человека к совершенству.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6192
- Откуда: Казахстан.
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Тебе нужны шнеки или деревяшки? Если шнеки для линий рзлива, то их умеют сразу точить некоторые ЧПУ без всяких САМ программна токарном (БалтСистем, Сименс, Фанук, Окума). Ищи шнек с переменным шагом.Константин23 писал(а):Периодически возникает необходимость в изготовлении подобных изделий.
У нас одни товарищи точат такие шнеки на фрезерном с повороткой. Качество получается не очень по сравнению с импортными шнеками. А импортные явно выточены на токарном
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Кандидат
- Сообщения: 86
- Зарегистрирован: 13 ноя 2017, 11:53
- Репутация: 59
- Настоящее имя: Руслан
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки

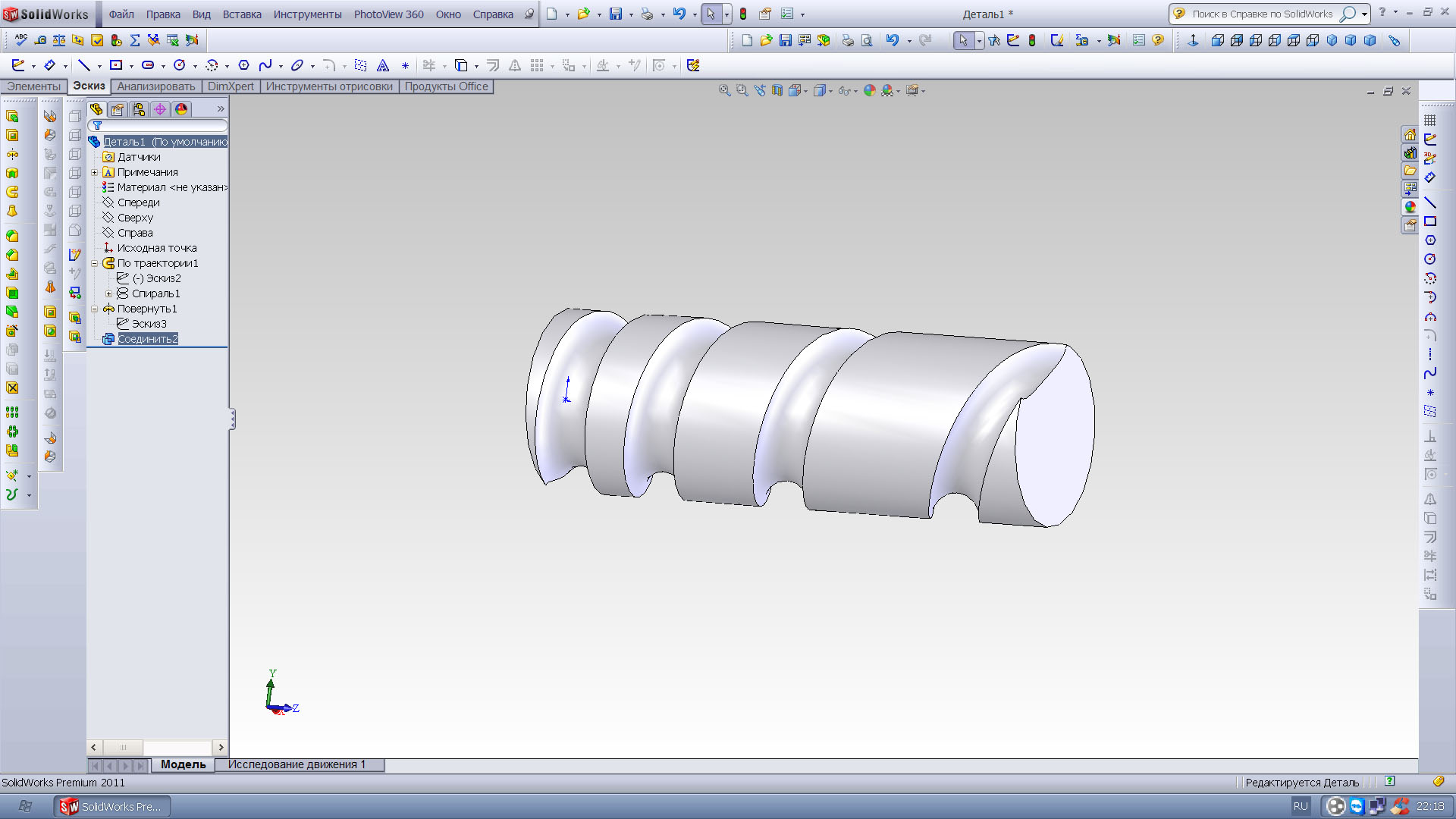

Нужно создать спираль с переменным шагом, дальше дело техники
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Именно шнеки)
Вот варианты
Не очень представляю как на токарном ,если основа - 3D кривая слегка похожая на спираль))aftaev писал(а):импортные явно выточены на токарном
Вот варианты
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Спасибо конечно но это не будет двигать бутылкуEngineer1979 писал(а):Нужно создать спираль с переменным шагом, дальше дело техники
Потому ,что эскиз,которым вы резали(его плоскость) не сохраняет параллельность оси цилиндра,а дежит перпеддикурярность точкам кривой,вдоль которой вы резали,если это создано методом выреза (в инвенторе это называется сдвиг)

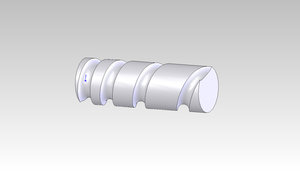

Рассмотрел...солид
Да,это вырез ескизом по кривой
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Serg
- Мастер
- Сообщения: 21923
- Зарегистрирован: 17 апр 2012, 14:58
- Репутация: 5181
- Заслуга: c781c134843e0c1a3de9
- Настоящее имя: Сергей
- Откуда: Москва
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Это решается банальным увеличением радиуса профиля канавки - курс геометрии 5-6 класса.Константин23 писал(а):Потому ,что эскиз,которым вы резали(его плоскость) не сохраняет параллельность оси цилиндра,а дежит перпеддикурярность точкам кривой,вдоль которой вы резали,если это создано методом выреза (в инвенторе это называется сдвиг)
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки

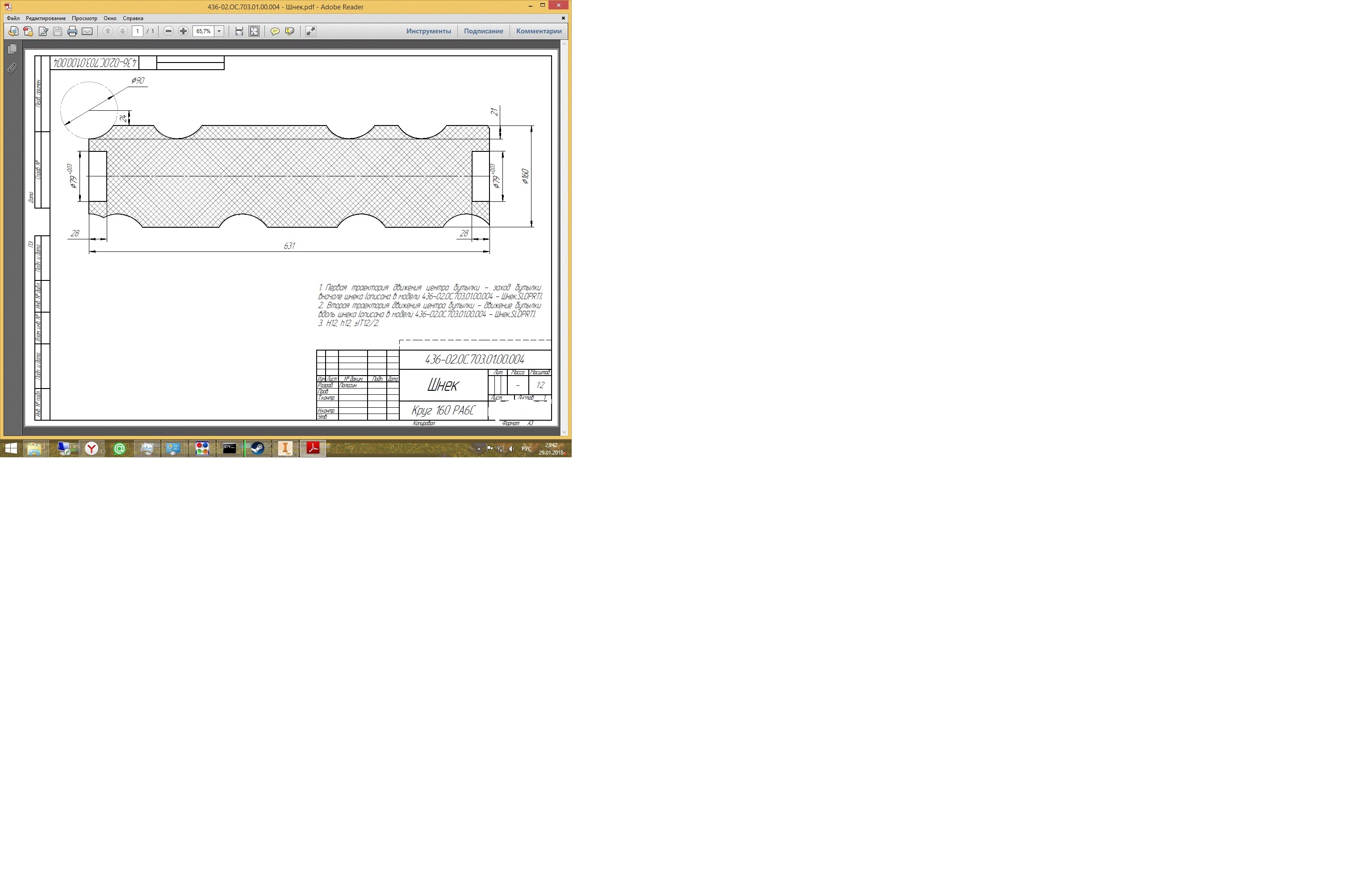

Я могу солидовский выложить проект(там просто 3Д кривая),но я думаю чертеж сечения наглядней
На нем видно,что как ни крути , а шнек держит бутылку
Потому люди упростили задачу и просто длинная фреза перпендикулярная оси заготовки ...типа бутылкой фрезеруют
Мои знакомые делаю на вертикальном фрезере балеринкой,как они ее называют....типа расточной оснастки
На нем видно,что как ни крути , а шнек держит бутылку
Потому люди упростили задачу и просто длинная фреза перпендикулярная оси заготовки ...типа бутылкой фрезеруют
Мои знакомые делаю на вертикальном фрезере балеринкой,как они ее называют....типа расточной оснастки
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Может я не так объясняю или не так понимаю.....UAVpilot писал(а):Это решается банальным увеличением радиуса профиля канавки - курс геометрии 5-6 класса.
Увеличиваем радиус и...?...сечение (чертеж) такое уже не выйдет а канавка - пол окружности с диаметром 90 мм (бутылка) должна быть
Как только удастся создать модель,уж как и в чем жкод генерить - не проблема.
Но если кад системы не позволяют правильно построить вырез или выдавливание\вычитание , то просто пытаюсь сделать код
не имея твердого тела (модели) , а имея кривую ,которую кто-то содрал с оригинала наверно ...это вполне возможно
Вот пример
https://www.youtube.com/watch?v=JDhuNZvxt6k
Думал,может кто сталкивался
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Serg
- Мастер
- Сообщения: 21923
- Зарегистрирован: 17 апр 2012, 14:58
- Репутация: 5181
- Заслуга: c781c134843e0c1a3de9
- Настоящее имя: Сергей
- Откуда: Москва
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Бутылка - это по сути цилиндр (в месте контакта со шнеком). Плоскость сечения профиля канавки (на модели) находится не под прямым углом к оси бутылки. Задача: получить профиль сечения шнека в плоскости, перпендикулярной к оси бутылки. Решение: школьный курс геометрии подсказывает. что этот профиль будет точно совпадать с сечением бутылки (цилиндра) в плоскости параллельной плоскости сечения канавки профиля. А косое сечение цилиндра - это элипс. Т.е. профиль канавки, в плоскоти параллельной её оси - есть часть элипса. Для данного случая вполне можно обойтись ~1/4 части окружности большего диаметра, чем бутылка, считается просто: Rпрофиля = Rбутылки / cos(угол между осями канавки и бутылки).Константин23 писал(а):Может я не так объясняю или не так понимаю.....
Чертеж ...сечение...пол окружности в сечении ,как ни крути шнек
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Уже интересней !
Спасибо,Сергей
Надо на свежую с утра ....
Насчет увеличения радиуса мысль была ,но я пошел в КАМ , глядя на пример ютюба по кривой без тела(
И ушел от основной задачи - получение модели
Спасибо,Сергей
Надо на свежую с утра ....
Насчет увеличения радиуса мысль была ,но я пошел в КАМ , глядя на пример ютюба по кривой без тела(
И ушел от основной задачи - получение модели
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Решение найдено
Тут где-то на форуме у нас нашел
В солиде сделано
Если кому надо
Обработку брать лучше роторную
Тут где-то на форуме у нас нашел
В солиде сделано
Если кому надо
Обработку брать лучше роторную
- Вложения
-
- Шнек2.zip
- (8.38 МБ) 483 скачивания
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
Re: Прошу помочь профессионалов ! Шнеки
Добрый день . Не открывается в SW15 .Константин23 писал(а):Решение найдено
Подскажите , у кого открылось , там вырез цилиндром по цилиндру ?
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
У меня 17-й , пользуюсь в нем только солидкамом ,а в солидвоксе не спец.
Прект взят в теме "SolidCam",пост не смогу щас найти.Там страниц сообщений много.
Я точно видел там цилиндр(тело),когда просматривал дерево построений
Нам не подошло,потому как у нас сложная кривая (не простая спираль) с "остановками".
Наш спец наш шнек делал сечением плоскостями (200 сечений) и выдал мне уже в степ формате.
Прект взят в теме "SolidCam",пост не смогу щас найти.Там страниц сообщений много.
Я точно видел там цилиндр(тело),когда просматривал дерево построений
Нам не подошло,потому как у нас сложная кривая (не простая спираль) с "остановками".
Наш спец наш шнек делал сечением плоскостями (200 сечений) и выдал мне уже в степ формате.
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
Re: Прошу помочь профессионалов ! Шнеки
Спасибо .Константин23 писал(а):У меня 17-й
Просто как минимум до 15 версии SW умел делать вырез только цилиндром , и то кривовато .
Мож щас уже умеет "бутылкой" произвольной формы резать ? И качественно ?
Способ , предложенный UAVpilot , при сильно меняющемся шаге ( - угле наклона ) даст неточный профиль ,
бутылка будет плясать на ленте . .. имхо , конечно
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки

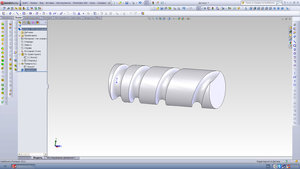

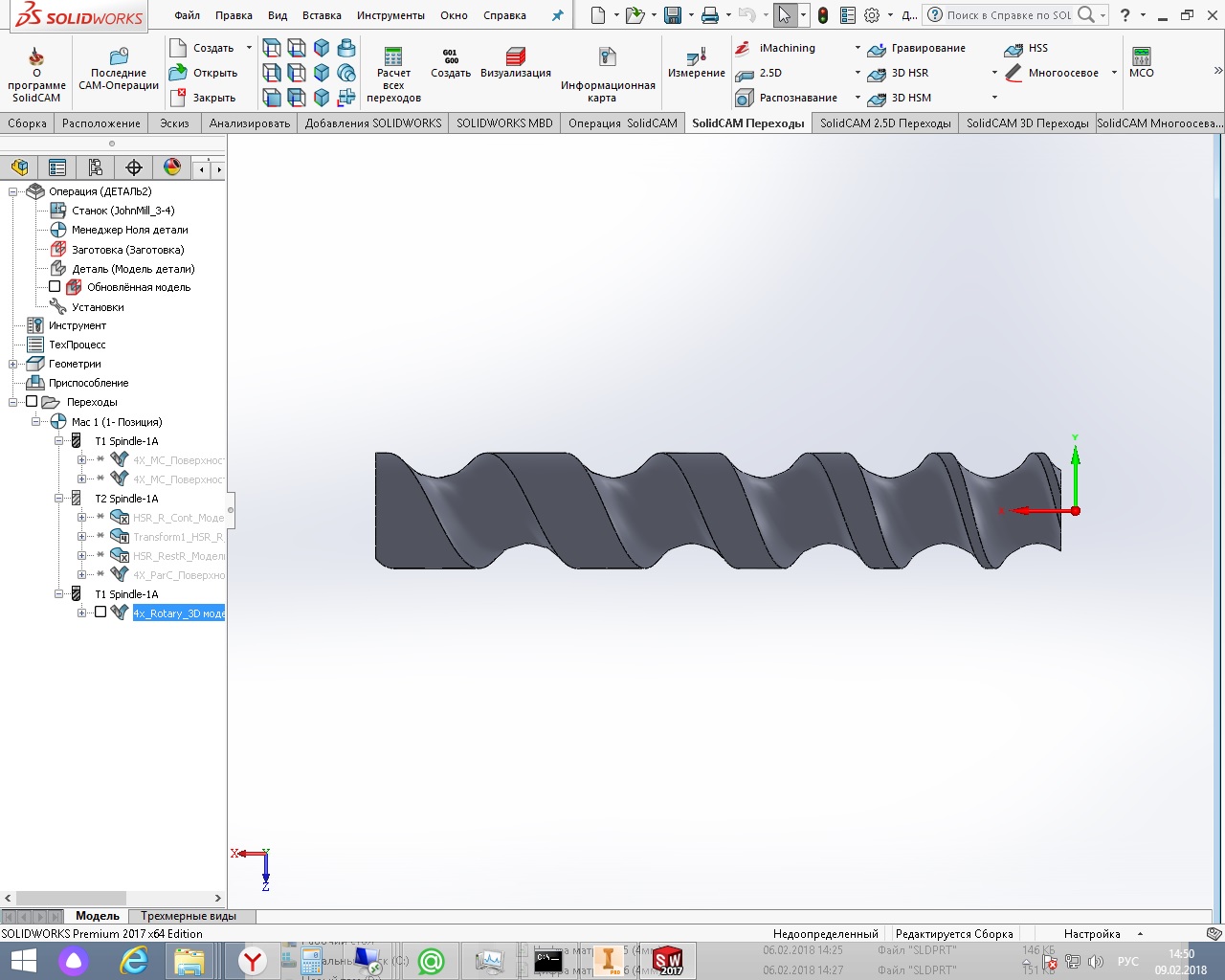

Вот скрин того,что в архиве
Должно нормально тянуть бутылку,если она круглая
Должно нормально тянуть бутылку,если она круглая
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
- Serg
- Мастер
- Сообщения: 21923
- Зарегистрирован: 17 апр 2012, 14:58
- Репутация: 5181
- Заслуга: c781c134843e0c1a3de9
- Настоящее имя: Сергей
- Откуда: Москва
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки
Только эта неточность будет заметна разве что при угле наклона спирали к оси шнека градусов в 45 и меньше. Мне кажется, что бутылка не захочет подчинятся такому шнеку, даже с идеальным профилем...DSP1 писал(а):Способ , предложенный UAVpilot , при сильно меняющемся шаге ( - угле наклона ) даст неточный профиль ,
бутылка будет плясать на ленте . .. имхо , конечно
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
- Константин23
- Мастер
- Сообщения: 483
- Зарегистрирован: 06 апр 2015, 16:52
- Репутация: 62
- Настоящее имя: Константин
- Откуда: Krasnodar
- Контактная информация:
Re: Прошу помочь профессионалов ! Шнеки

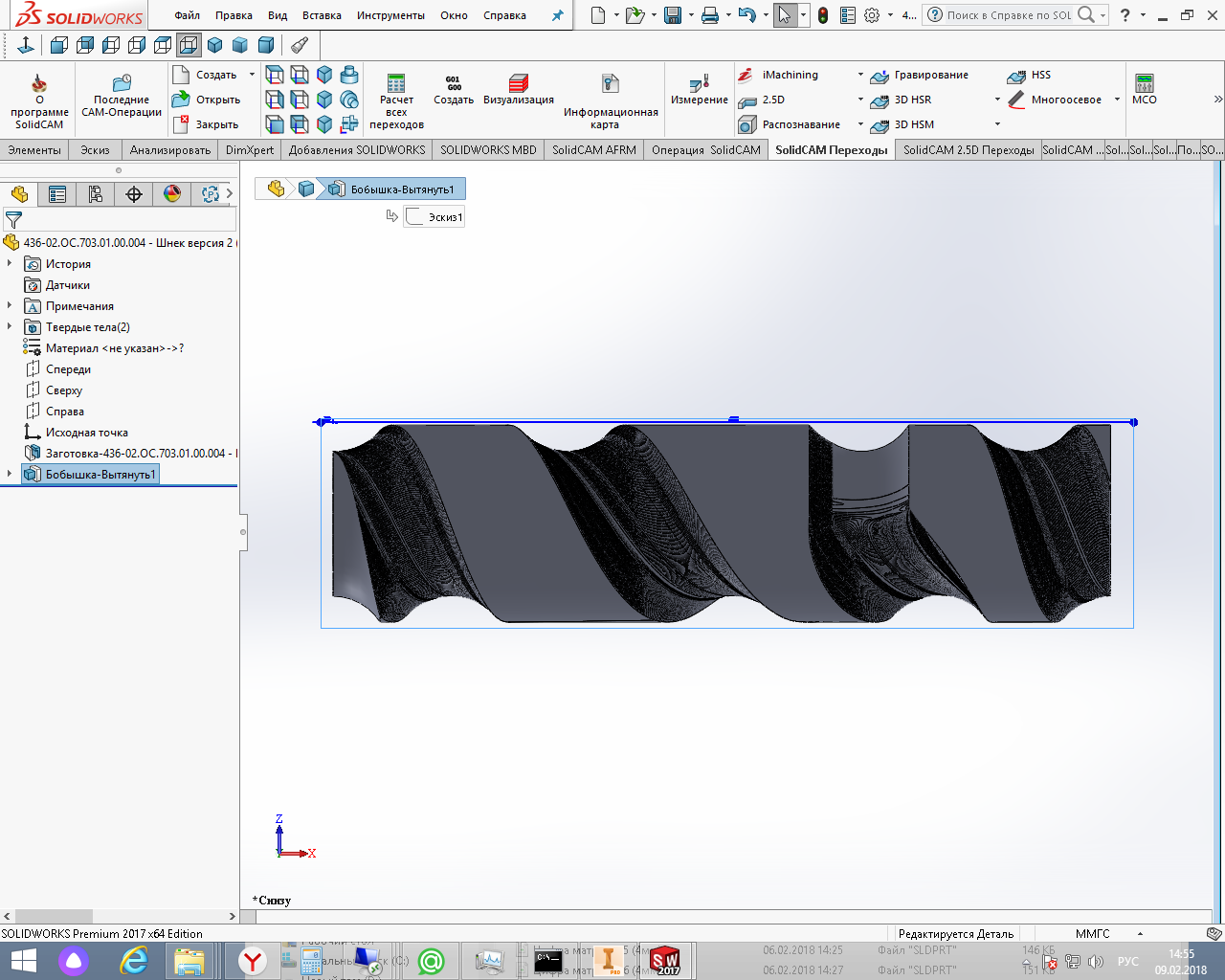

У нас похитрее
И я не уверен что совсем правильный
И я не уверен что совсем правильный
Есть много, друг Горацио, такого, что и не снилось нашим мудрецам....
В.Шекспир ™ "Гамлет", д. 1, сц. 5
В.Шекспир ™ "Гамлет", д. 1, сц. 5
