Re: Освоение FreeCAD

Сообщение arkhnchul »

из того, что у меня используется настолько, что прям ощущается неотъемлемой частью CAD-а:
Assembly2 - хоть и глючноватый, но единственный более-менее рабочий на данный момент способ делать сборку из деталей по геометрическим ограничениям
BOLTS - библиотека крепежа/подшипников/профиля и аналогичных скобяных изделий.
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

Подскажите по Assembly 2 как привязать деталь, чтоб она не ходила вверх вниз как на рисунке? И можно ли размещать деталь на криволинейной поверхности и по ребрам?
Вложения

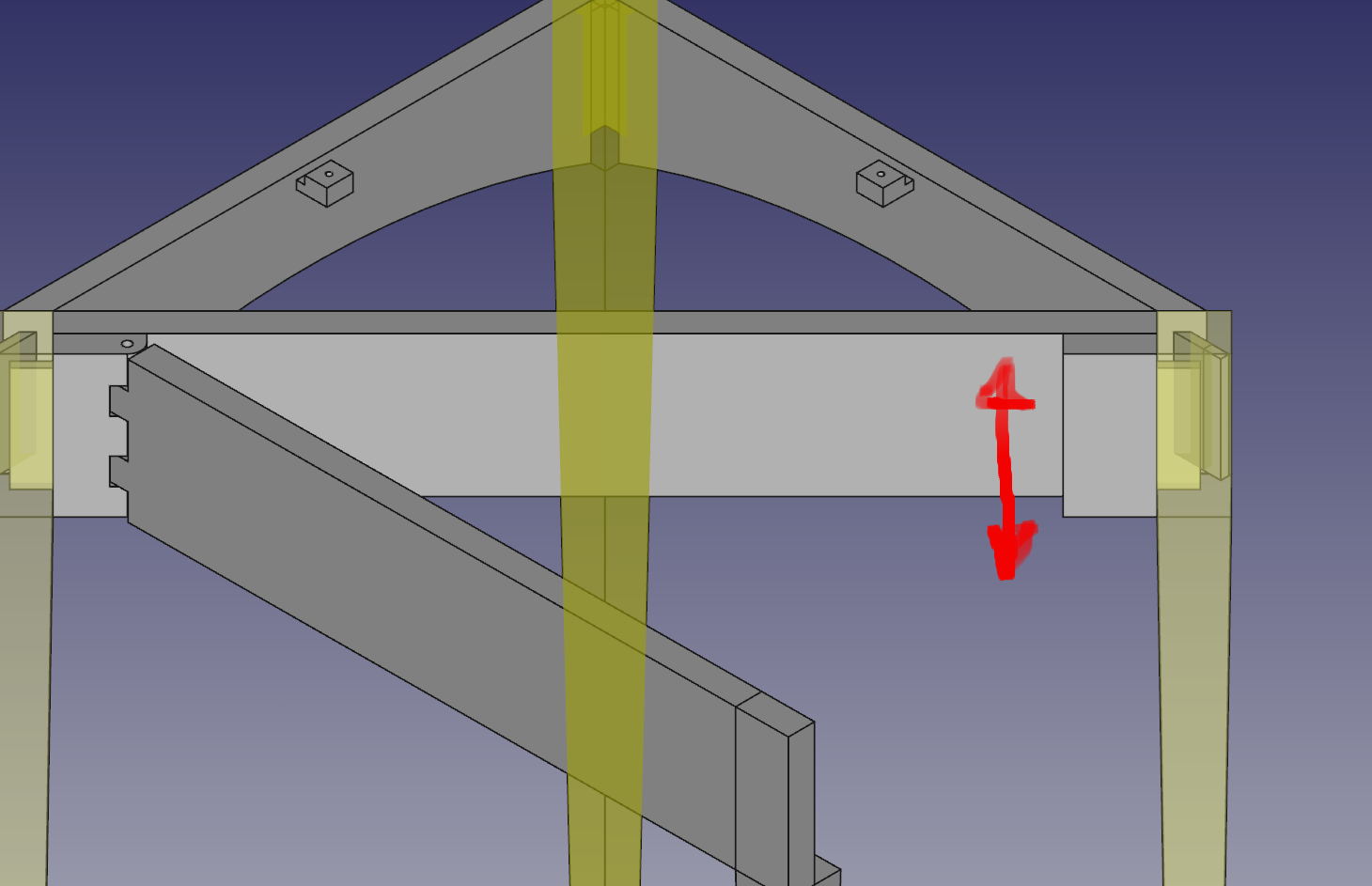

01.jpg (8501 просмотр) <a class='original' href='./download/file.php?id=90345&sid=41f4a19310c95f0d413c32ee20e7e058&mode=view' target=_blank>Загрузить оригинал (68.09 КБ)</a>
arkhnchul
Мастер
Сообщения: 1773
Зарегистрирован: 01 фев 2016, 13:56
Репутация: 339
Откуда: москва
Контактная информация:

Re: Освоение FreeCAD

Сообщение arkhnchul »

выделить две плоскости, установить на них plane constraint
image3414.png (8489 просмотров) <a class='original' href='./download/file.php?id=90348&sid=41f4a19310c95f0d413c32ee20e7e058&mode=view' target=_blank>Загрузить оригинал (294.95 КБ)</a>
деталь на криволинейной поверхности - можно поиграться с plane constraint между точками детали и контуром на поверхности или spherical surface между точкой и поверхностью. А вообще файлик бы с примером
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

Представляю старый авиамодельный двигатель ПП-4 разработанный П.В. Пылковым в 1935-19936 годах. Исходные данные взяты из книги П.В. Пылков Бензиномоторчик. Москва изд-во детской литературы 1940 г.
Вложения

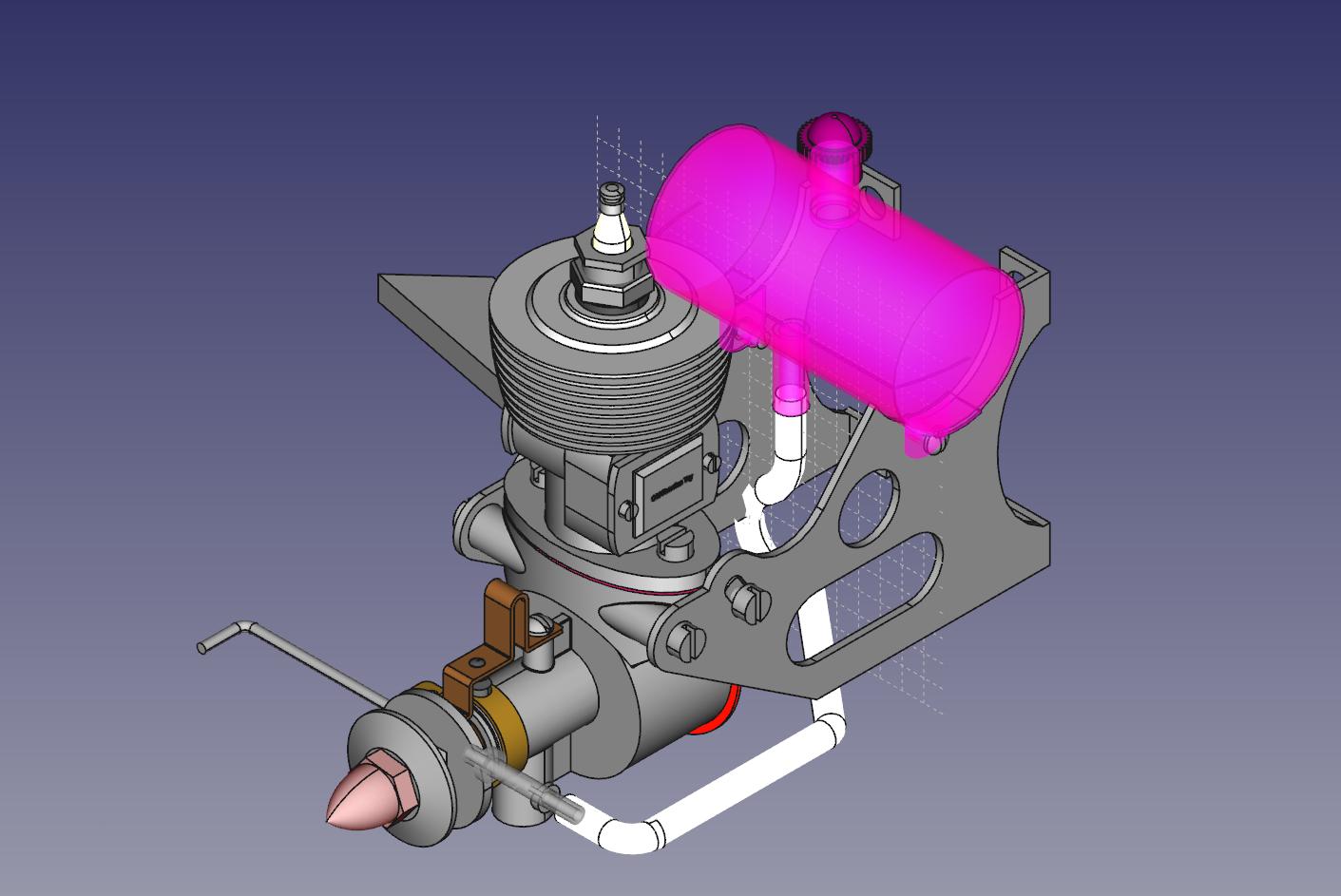

motor_3.jpg (8419 просмотров) <a class='original' href='./download/file.php?id=91671&sid=41f4a19310c95f0d413c32ee20e7e058&mode=view' target=_blank>Загрузить оригинал (90.67 КБ)</a>

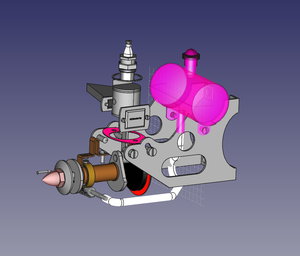

motor_2.jpg (8419 просмотров) <a class='original' href='./download/file.php?id=91672&sid=41f4a19310c95f0d413c32ee20e7e058&mode=view' target=_blank>Загрузить оригинал (242.17 КБ)</a>
Аватара пользователя
torvn77
Мастер
Сообщения: 2442
Зарегистрирован: 02 июн 2012, 22:12
Репутация: 215
Откуда: Россия,Санкт-Петербург
Контактная информация:

Re: Освоение FreeCAD

Сообщение torvn77 »

_taras_ писал(а):Использовать верстак Path.
Урок https://www.youtube.com/watch?v=c4JUnB1AHdY

Но в 16 версии он слабый, посему есть два варианта - поставить 17 версию (которая со своими глюками) или конвертировать модели в нужный формат и использовать Heekscad или Sheetcam.
Работа freecad и Heekscad
https://www.youtube.com/watch?v=NP9YZwHbBE4

https://www.youtube.com/watch?v=deXIogd9sTM

https://www.youtube.com/watch?v=MeHbN877nXM
_taras_ писал(а):Вдогонку. Свежий видеоурок.
https://www.youtube.com/watch?v=ahx4eyW1k44&feature
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

Код: Выделить всё

OS: Ubuntu 14.04.5 LTS
Word size of OS: 32-bit
Word size of FreeCAD: 32-bit
Version: 0.16.6703 (Git)
Build type: None
Branch: releases/FreeCAD-0-16
Hash: 2ce5c8d2e3020d05005ed71f710e09e9aa561f40
Python version: 2.7.6
Qt version: 4.8.6
Coin version: 4.0.0a
OCC version: 6.8.0.oce-0.17
В данной версии FreeCAD-а обнаружен глюк экспорта svg файла. Суть в том, что прямые линии из svg почему-то импортируются как BSplineCurve. Соответственно, при выдавливании этих линий получаются SurfaceOfExtrusion, а не Plane, и не дает строить на полученной плоскости эскиз.
Решением является конвертация svg файла в формат dxf.
arkhnchul
Мастер
Сообщения: 1773
Зарегистрирован: 01 фев 2016, 13:56
Репутация: 339
Откуда: москва
Контактная информация:

Re: Освоение FreeCAD

Сообщение arkhnchul »

тут имхо в самом svg проблемы. Импорт давно сколь-нибудь серьезно не менялся.
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

arkhnchul писал(а):тут имхо в самом svg проблемы. Импорт давно сколь-нибудь серьезно не менялся.
Такие проблемы были не только у меня. На фрикадовском форуме были аналогичные замечания.
Выдалась свободная минутка и вот результат. "Чертежи" с сайта www.woodenclocks.co.uk
Теперь бы время найти их сдеать :(
Вложения
wooden clock.fcstd.zip
(1.11 МБ) 631 скачивание
wooden clock.jpg (8286 просмотров) <a class='original' href='./download/file.php?id=93265&sid=41f4a19310c95f0d413c32ee20e7e058&mode=view' target=_blank>Загрузить оригинал (179.73 КБ)</a>
arkhnchul
Мастер
Сообщения: 1773
Зарегистрирован: 01 фев 2016, 13:56
Репутация: 339
Откуда: москва
Контактная информация:

Re: Освоение FreeCAD

Сообщение arkhnchul »

0.16 по друкой нет, воспроизвести не могу - а если из файла убрать все, что побуждает его к трансформации получивсшейся фигуры?
Вложения
drawing.svg
(1.83 КБ) 735 скачиваний
nevkon
Почётный участник
Почётный участник
Сообщения: 2390
Зарегистрирован: 17 июл 2015, 10:25
Репутация: 302
Настоящее имя: Константин
Откуда: Балаково (Саратовская обл.)
Контактная информация:

Re: Освоение FreeCAD

Сообщение nevkon »

Уже доступна 0.17 версия:
OS: Ubuntu 16.04.1 LTS
Word size of OS: 64-bit
Word size of FreeCAD: 64-bit
Version: 0.17.8819 (Git)
Build type: None
Branch: master
Hash: 195ea429e696377980b4edbf4a4affdb1f46abaa
Python version: 2.7.12
Qt version: 4.8.7
Coin version: 4.0.0a
OCC version: 6.8.0.oce-0.17
Аватара пользователя
torvn77
Мастер
Сообщения: 2442
Зарегистрирован: 02 июн 2012, 22:12
Репутация: 215
Откуда: Россия,Санкт-Петербург
Контактная информация:

Re: Освоение FreeCAD

Сообщение torvn77 »

nevkon, а что надо в freecad.list прописывать, чтобы обновиться?
А то у меня сейчас там вот это b freecad на 17 версию не обновляется:

Код: Выделить всё

deb     http://ppa.launchpad.net/freecad-maintainers/freecad-daily/ubuntu vivid main
deb-src http://ppa.launchpad.net/freecad-maintainers/freecad-daily/ubuntu vivid main
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

nevkon писал(а):Уже доступна 0.17 версия:
Вышла-то давно... Но в ней ведутся активные работы и бывает, что не открывает ранее созданные файлы или ещё какие-то глюки. Хотя вкусняшек туда подобавляли много. ИХМО до весны нет смысла переходить, если только не заниматься тестированием и сообщать об ошибках.
nevkon
Почётный участник
Почётный участник
Сообщения: 2390
Зарегистрирован: 17 июл 2015, 10:25
Репутация: 302
Настоящее имя: Константин
Откуда: Балаково (Саратовская обл.)
Контактная информация:

Re: Освоение FreeCAD

Сообщение nevkon »

Долго искал почему в упор не хотела ставиться, все говорила что последняя 0.15... В итоге оказалось что ставить надо пакет freecad-daily. И они живут рядышком одновременно разные версии. У меня xenial стоит уже.
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

torvn77 писал(а):что надо в freecad.list прописывать, чтобы обновиться?
Ежедневные сборки живут по адресу
https://launchpad.net/~freecad-maintain ... ecad-daily
https://launchpad.net/~freecad-communit ... ubuntu/ppa
_taras_
Мастер
Сообщения: 546
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 69
Контактная информация:

Re: Освоение FreeCAD

Сообщение _taras_ »

Коллеги!
Прошу проверьте работоспособность макроса "Macro Airfoil Import & Scale" крайних версий и понимает ли макрос кирилицу.
Хочу понять он только у меня не работает?
Ниже тестовый файл для открытия.
Вложения
sd7032.dat.txt
(1.2 КБ) 1148 скачиваний
arkhnchul
Мастер
Сообщения: 1773
Зарегистрирован: 01 фев 2016, 13:56
Репутация: 339
Откуда: москва
Контактная информация:

Re: Освоение FreeCAD

Сообщение arkhnchul »

он работает, но не в том виде, в котором представлен на странице по ссылке. Там значимая часть в конце обрезалась при форматировании раскрашивалкой кода. Его автор походу считает, что пользователю так удобно и, главное, корректно копипастить код из браузера, и не предоставляет просто ссылку на скачивание файла. Питонщики, что с них взять)
в аттаче рабочий вариант.
Вложения
import_airfoil.py.zip
(1.26 КБ) 396 скачиваний
Аватара пользователя
torvn77
Мастер
Сообщения: 2442
Зарегистрирован: 02 июн 2012, 22:12
Репутация: 215
Откуда: Россия,Санкт-Петербург
Контактная информация:

Модель гитары.

Сообщение torvn77 »

Форумчанин ЛОРа выложил в свободный доступ параметрическую модель гитары.
Ссылка на статью: Моя несбыточная мечта
Ссылка на архив: https://yadi.sk/d/defNrAgu38sndy

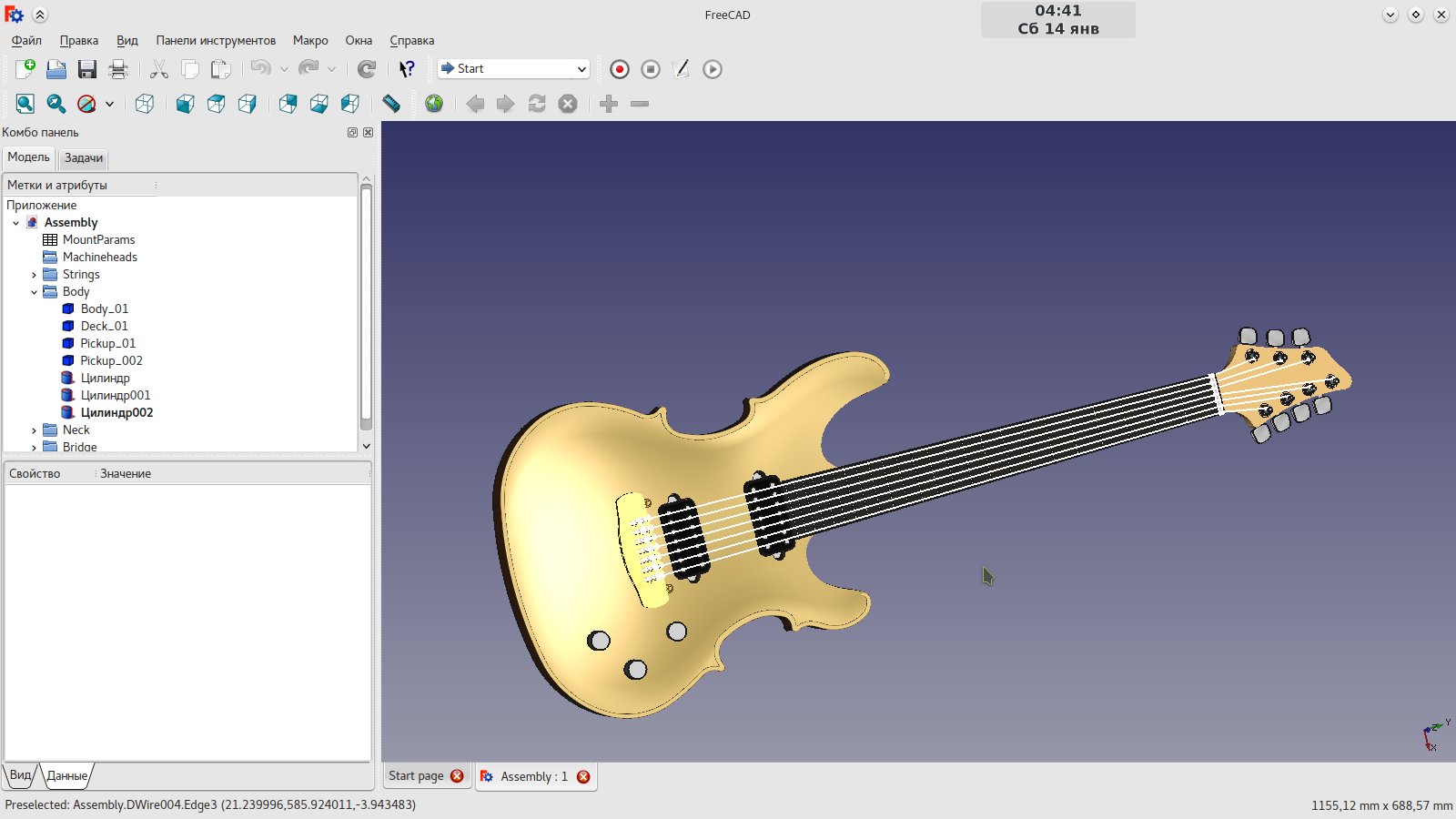

13145615.png (7455 просмотров) <a class='original' href='./download/file.php?id=100181&sid=41f4a19310c95f0d413c32ee20e7e058&mode=view' target=_blank>Загрузить оригинал (182.8 КБ)</a>
Аватара пользователя
torvn77
Мастер
Сообщения: 2442
Зарегистрирован: 02 июн 2012, 22:12
Репутация: 215
Откуда: Россия,Санкт-Петербург
Контактная информация:

Re: Освоение FreeCAD

Сообщение torvn77 »

Урок по созданию воздуховода во FreeCAD

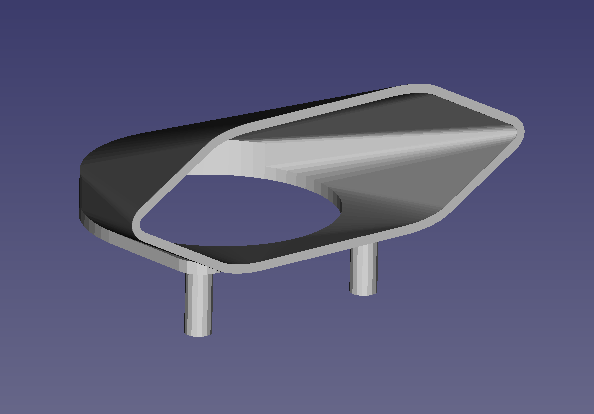

Ссылка: Моделирование во FreeCAD. Воздуховод
TVT
Новичок
Сообщения: 7
Зарегистрирован: 10 авг 2017, 11:38
Репутация: 0
Настоящее имя: Victor
Контактная информация:

Re: Освоение FreeCAD

Сообщение TVT »

Извиняюсь за не скромный вопрос но Freecad может генерить G-code?
TVT
Новичок
Сообщения: 7
Зарегистрирован: 10 авг 2017, 11:38
Репутация: 0
Настоящее имя: Victor
Контактная информация:

Re: Освоение FreeCAD

Сообщение TVT »

Вроде как может)
