Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение Serg »

Я вот тоже хотел купить просто как "игрушку", поэтому не очень старался приехать... :wik:
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
aleha
Мастер
Сообщения: 265
Зарегистрирован: 30 ноя 2013, 19:16
Репутация: 136
Настоящее имя: Алексей
Откуда: Алматы
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aleha »

Как хоть это в гугле сформулировать.
Генератор технологического тока формата 1U за которым не стараются приехать ? :-)
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aftaev »

aleha писал(а):Генератор технологического тока формата 1U
И к нему транс с комнату :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

Приобрел бы такой девайс, есть элгес но он меня сразу отговорил, сказав что будет работать только с его станком и его софтом и цена в итоге 650тр и без прожига по-моему я дальше хотелки умерил пополз инет дальше курить.
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение Serg »

Не, 1U не пиши, возможно это я просто "мыслю привычными образами", размер был очень похож, но не уверен, что именно 1U. :)
Дома проспектов не нашёл, похоже я их оставил в авто с кем с выставки уезжал... Надо попробовать поискать участников выставки...

Вот нечто похожее нашёл: http://www.stankitsp.com/good/23
7355555 писал(а):есть элгес но он меня сразу отговорил, сказав что будет работать только с его станком и его софтом
У них-же есть отдельный генератор ДГТ-740 для замены других, правда стоит около 100 тыр.
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aftaev »

UAVpilot писал(а):Вот нечто похожее нашёл: http://www.stankitsp.com/good/23
давно видел эту штуку Anti-arс, если правильно понял она ставится на любой РАБОЧИЙ станок между генератором и заготовкой. Сама не генерит импульсы, а только срезает "лишнее".
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aleha
Мастер
Сообщения: 265
Зарегистрирован: 30 ноя 2013, 19:16
Репутация: 136
Настоящее имя: Алексей
Откуда: Алматы
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aleha »

Генератор технологического тока ДГТ-740
http://www.estanok.ru/gener.htm
Меня пугает корпус генератора за 4 бакса.
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

я о нём и говорю, и с ним созванивался, под матчем не работает ....
aleha
Мастер
Сообщения: 265
Зарегистрирован: 30 ноя 2013, 19:16
Репутация: 136
Настоящее имя: Алексей
Откуда: Алматы
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aleha »

Есть возможность и с мачем его связать
Вот с сайта да и я узнавал давненько -
Семейство генераторов ДГТ-740 работает под управлением систем ЧПУ ДГТ-735. Для работы с другими системами ЧПУ предназначена модификация генератора ДГТ-740 с ручным пультом управления. С помощью ручного пульта можно:
Включить/выключить генератор,
Изменить режим работы,
Изменить уровни рабочих токов.

А вот слежение за зазором уже на мач возложить или на lcnc
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aftaev »

7355555 писал(а):под матчем не работает ....
Она работает под своей прогой ДГТ-735.

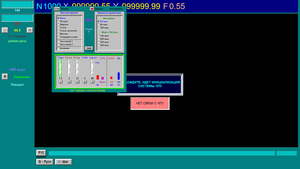

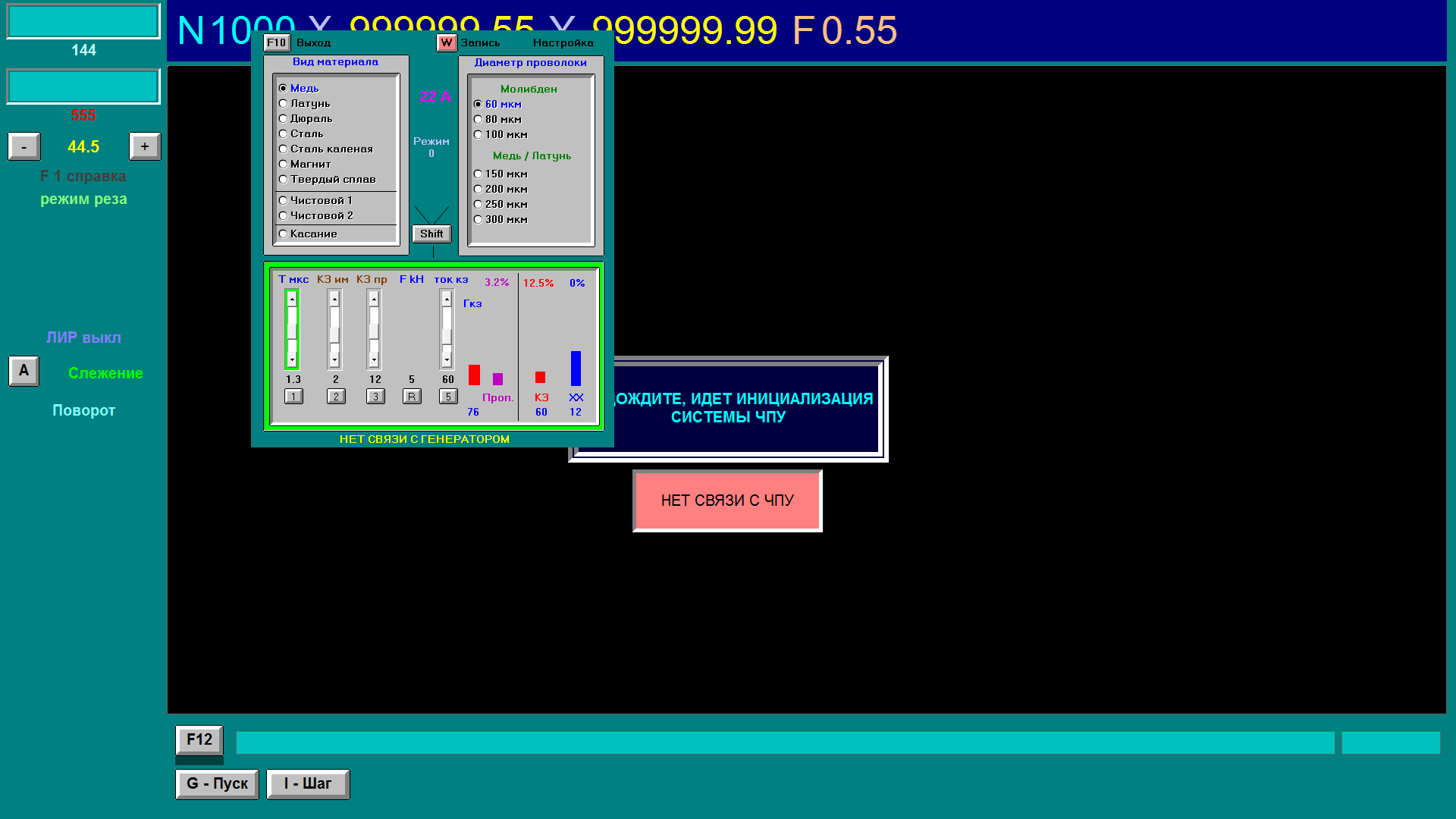

Вот так выглядят настройки генератора в ней ;)
01.png (6386 просмотров) <a class='original' href='./download/file.php?id=57776&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (57.48 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

96000+97000+свой станок =совсем не интересно
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aftaev »

7355555 писал(а):96000+97000+свой станок =совсем не интересно
Это около 3килобакса?
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

по нынешнему курсу наверно да если не больше , и не факт что цены свежи относительно курса
aleha
Мастер
Сообщения: 265
Зарегистрирован: 30 ноя 2013, 19:16
Репутация: 136
Настоящее имя: Алексей
Откуда: Алматы
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aleha »

С ручным пультом он точно включится и настроит ток - вы паспорт этого генератора посмотрите там есть описание настройки с пульта.
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

он предназначен для ювелирки, у него производительность 40 куб.мм/мин , а у 4Л721Ф1 Максимальная производительность по стали 45 ГОСТ 1050-74
при номинальном напряжении, куб.мм/мин, не менее 550, так может лучше шкаф генератора ГКИ 300-200 б.у. купить за 30000руб и его эксплуатировать.....?
Хотя хочется за эти деньги и размер раза в 4 меньше ;)
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aftaev »

7355555 писал(а):он предназначен для ювелирки,
Если речь про генератор ДГТ-740 то он под проволоку, а 4Л721Ф1 копировальный (прошивной). Как бы разные станки ;)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

aftaev писал(а):
7355555 писал(а):он предназначен для ювелирки,
Если речь про генератор ДГТ-740 то он под проволоку, а 4Л721Ф1 копировальный (прошивной). Как бы разные станки ;)
Генератор ДГТ-740-ГИп для вырезной электроэрозии , 4Л721Ф1 http://mashinform.ru/electro-stanki/47/4l721f1.shtml характеристики производительности 550 МИНИМУМ, о чём дальше?... какие рекомендации , куда ткнёте...
7355555
Новичок
Сообщения: 12
Зарегистрирован: 07 сен 2015, 12:43
Репутация: 0
Настоящее имя: Sergey
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение 7355555 »

я же говорю , я с ним созванивался, он мне объяснил что мне это не надо, мол не то направление у его станков, под ювелирку... который просто ГИ стоит 200000руб и куда он без остального...и производительность до 100... чёта не получается у меня аленький цветочек , чтоб "ПРОВОЛОЧНЫЙ И НЕ ТОЛЬКО"
aleha
Мастер
Сообщения: 265
Зарегистрирован: 30 ноя 2013, 19:16
Репутация: 136
Настоящее имя: Алексей
Откуда: Алматы
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aleha »

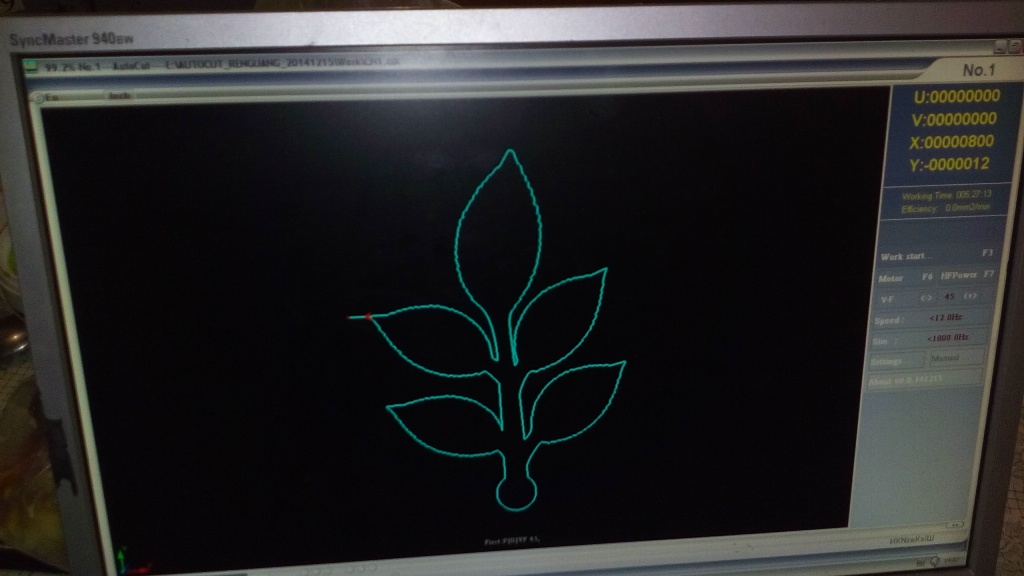

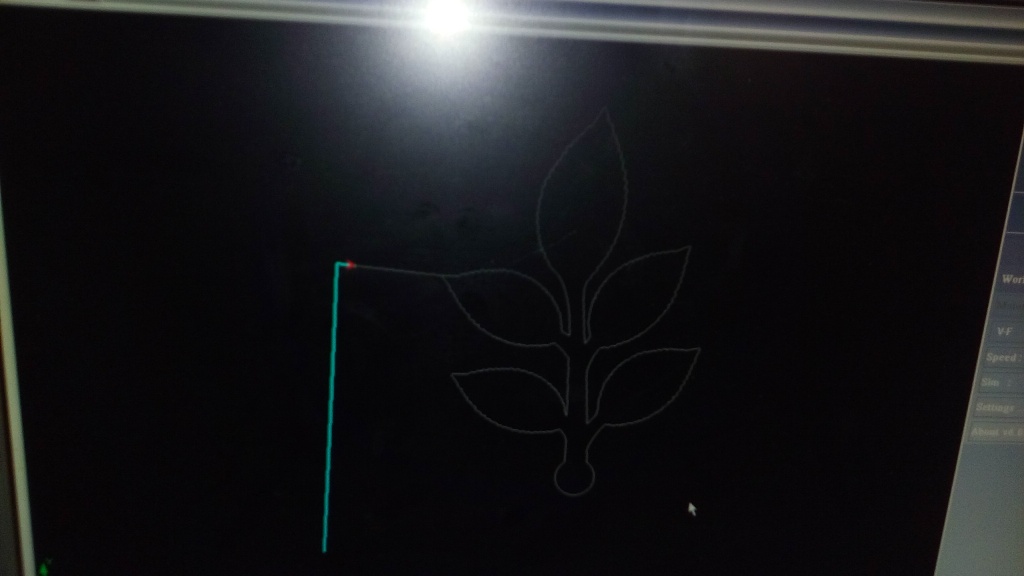

Короче плата которую я использую понимает и g коды но размеры должны быть в микронах
вот в таком виде файл должен быть

Код: Выделить всё

N7 G01 X5774 Y15585
N8 G01 X5910 Y15593
N9 G01 X6192 Y15595
N10 G01 X6461 Y15598
N11 G01 X6558 Y15603
N12 G01 X6595 Y15654
N13 G01 X6707 Y15705
N14 G01 X6854 Y15720
N15 G01 X6962 Y15728
N16 G01 X7015 Y15788
N17 G01 X7076 Y15816
N18 G01 X7144 Y15822
N19 G01 X7232 Y15809
N20 G01 X7265 Y15802
N21 G01 X7275 Y15835
N22 G01 X7319 Y15879
N23 G01 X7393 Y15887
N24 G01 X7558 Y15852
N25 G01 X7558 Y15853
N26 G01 X7591 Y15919
N27 G01 X7641 Y15957
N28 G01 X7711 Y15956
N29 G01 X7888 Y15890
N30 G01 X7904 Y15934
N31 G01 X7960 Y15978
N32 G01 X8036 Y15974
N33 G01 X8200 Y15916
N34 G01 X8236 Y15965
N35 G01 X8287 Y15992
N36 G01 X8289 Y15992
N37 G01 X8348 Y15983
N38 G01 X8412 Y15948
N39 G01 X8414 Y15947
N40 G01 X8427 Y15938
N41 G01 X8430 Y15945
N42 G01 X8432 Y15950
N43 G01 X8480 Y15992
N44 G01 X8544 Y15993
N45 G01 X8682 Y15932
N46 G01 X8719 Y15993
N47 G01 X8784 Y16024
N48 G01 X8854 Y16007
N49 G01 X8942 Y15953
N50 G01 X9010 Y15904
N51 G01 X9037 Y15951
N52 G01 X9088 Y15985
N53 G01 X9173 Y15980
N54 G01 X9277 Y15926
N55 G01 X9280 Y15924
N56 G01 X9352 Y15865
N57 G01 X9360 Y15876
N58 G01 X9422 Y15901
N59 G01 X9574 Y15854
N60 G01 X9793 Y15727
N61 G01 X9830 Y15752
N62 G01 X9896 Y15755
N63 G01 X9938 Y15729
N64 G01 X10068 Y15618
N65 G01 X10085 Y15629
N66 G01 X10154 Y15632
N67 G01 X10186 Y15608
N68 G01 X10280 Y15502
N69 G01 X10291 Y15511
N70 G01 X10328 Y15524
N71 G01 X10365 Y15515
N72 G01 X10455 Y15441
N73 G01 X10538 Y15335
N74 G01 X10590 Y15344
N75 G01 X10651 Y15319
N76 G01 X10773 Y15175
N77 G01 X10831 Y15089
N78 G01 X10894 Y15095
N79 G01 X10955 Y15065
N80 G01 X10986 Y15017
N81 G01 X11015 Y14932
N82 G01 X11035 Y14878
N83 G01 X11075 Y14888
N84 G01 X11130 Y14875
N85 G01 X11174 Y14828
N86 G01 X11207 Y14755
N87 G01 X11218 Y14717
N88 G01 X11230 Y14720
N89 G01 X11297 Y14701
N90 G01 X11330 Y14646
N91 G01 X11347 Y14570
N92 G01 X11354 Y14520
N93 G01 X11403 Y14509
N94 G01 X11436 Y14489
N95 G01 X11463 Y14434
N96 G01 X11486 Y14293
N97 G01 X11538 Y14277
N98 G01 X11577 Y14244
N99 G01 X11599 Y14202
N100 G01 X11666 Y14004
N101 G01 X11722 Y13891
N102 G01 X11733 Y13884
N103 G01 X11781 Y13837
N104 G01 X11869 Y13414
N105 G01 X11958 Y12841
N106 G01 X12228 Y12680
N107 G01 X12369 Y12633
N108 G01 X12339 Y13162
N109 G01 X12285 Y13688
N110 G01 X12211 Y14146
N111 G01 X12110 Y14599
N112 G01 X11961 Y15073
N113 G01 X11764 Y15528
N114 G01 X11625 Y15751
N115 G01 X11445 Y15942
N116 G01 X11443 Y15944
N117 G01 X11254 Y16130
N118 G01 X11068 Y16321
N119 G01 X11054 Y16385
N120 G01 X11054 Y16419
N121 G01 X10981 Y16558
N122 G01 X10816 Y16761
N123 G01 X10814 Y16763
N124 G01 X10789 Y16832
N125 G01 X10799 Y16914
N126 G01 X10804 Y16942
N127 G01 X10697 Y17031
N128 G01 X10660 Y17068
N129 G01 X10631 Y17142
N130 G01 X10649 Y17222
N131 G01 X10654 Y17237
N132 G01 X10528 Y17372
N133 G01 X10502 Y17421
N134 G01 X10521 Y17491
N135 G01 X10549 Y17516
N136 G01 X10454 Y17649
N137 G01 X10433 Y17718
N138 G01 X10450 Y17773
N139 G01 X10491 Y17815
N140 G01 X10497 Y17821
N141 G01 X10490 Y17835
N142 G01 X10443 Y17900
N143 G01 X10377 Y17986
N144 G01 X10350 Y18044
N145 G01 X10357 Y18115
N146 G01 X10403 Y18178
N147 G01 X10413 Y18189
N148 G01 X10357 Y18322
N149 G01 X10288 Y18553
N150 G01 X10299 Y18620
N151 G01 X10344 Y18674
N152 G01 X10350 Y18680
N153 G01 X10290 Y18853
N154 G01 X10273 Y18996
N155 G01 X10311 Y19059
N156 G01 X10346 Y19075
N157 G01 X10327 Y19143
N158 G01 X10294 Y19265
N159 G01 X10309 Y19345
N160 G01 X10363 Y19385
N161 G01 X10331 Y19625
N162 G01 X10331 Y19680
N163 G01 X10368 Y19737
N164 G01 X10426 Y19765
N165 G01 X10427 Y19765
N166 G01 X10438 Y20110
N167 G01 X10487 Y20303
N168 G01 X10540 Y20346
N169 G01 X10573 Y20350
N170 G01 X10556 Y20494
N171 G01 X10555 Y20498
N172 G01 X10567 Y20640
N173 G01 X10613 Y20731
N174 G01 X10672 Y20761
N175 G01 X10754 Y20759
N176 G01 X10755 Y20759
N177 G01 X10747 Y20894
N178 G01 X10749 Y21024
N179 G01 X10774 Y21105
N180 G01 X10836 Y21148
N181 G01 X10927 Y21149
N182 G01 X10936 Y21148
N183 G01 X10953 Y21307
N184 G01 X11001 Y21414
N185 G01 X11063 Y21444
N186 G01 X11097 Y21441
N187 G01 X11094 Y21487
N188 G01 X11094 Y21489
N189 G01 X11099 Y21578
N190 G01 X11125 Y21642
N191 G01 X11125 Y21643
N192 G01 X11176 Y21677
N193 G01 X11250 Y21685
N194 G01 X11261 Y21686
N195 G01 X11311 Y21925
N196 G01 X11350 Y22002
N197 G01 X11415 Y22029
N198 G01 X11487 Y22018
N199 G01 X11502 Y22145
N200 G01 X11533 Y22279
N201 G01 X11578 Y22349
N202 G01 X11638 Y22375
N203 G01 X11723 Y22368
N204 G01 X11739 Y22366
N205 G01 X11815 Y22593
N206 G01 X11865 Y22662
N207 G01 X11930 Y22679
N208 G01 X11979 Y22666
N209 G01 X12043 Y22831
N210 G01 X12112 Y22928
N211 G01 X12197 Y22967
N212 G01 X12250 Y22966
N213 G01 X12330 Y23088
N214 G01 X12442 Y23247
N215 G01 X12494 Y23299
N216 G01 X12559 Y23333
N217 G01 X12637 Y23340
N218 G01 X12715 Y23461
N219 G01 X12891 Y23762
N220 G01 X13075 Y24078
N221 G01 X13168 Y24225
N222 G01 X13196 Y24247
N223 G01 X13231 Y24251
N224 G01 X13263 Y24235
N225 G01 X13281 Y24205
N226 G01 X13321 Y24069
N227 G01 X13408 Y23834
N228 G01 X13513 Y23565
N229 G01 X13536 Y23497
N230 G01 X13627 Y23454
N231 G01 X13680 Y23370
N232 G01 X13698 Y23293
N233 G01 X13724 Y23148
N234 G01 X13749 Y23006
N235 G01 X13754 Y22980
N236 G01 X13839 Y22932
N237 G01 X13886 Y22867
N238 G01 X13910 Y22790
N239 G01 X13920 Y22675
N240 G01 X13922 Y22610
N241 G01 X13975 Y22606
N242 G01 X14030 Y22569
N243 G01 X14057 Y22489
N244 G01 X14063 Y22249
N245 G01 X14095 Y22242
N246 G01 X14189 Y22197
N247 G01 X14219 Y22156
N248 G01 X14230 Y22107
N249 G01 X14226 Y22040
N250 G01 X14198 Y21833
N251 G01 X14270 Y21825
N252 G01 X14327 Y21776
N253 G01 X14347 Y21674
N254 G01 X14333 Y21348
N255 G01 X14365 Y21343
N256 G01 X14472 Y21301
N257 G01 X14506 Y21259
N258 G01 X14518 Y21206
N259 G01 X14501 Y20973
N260 G01 X14477 Y20856
N261 G01 X14488 Y20853
N262 G01 X14574 Y20822
N263 G01 X14620 Y20763
N264 G01 X14620 Y20672
N265 G01 X14584 Y20551
N266 G01 X14536 Y20426
N267 G01 X14539 Y20425
N268 G01 X14618 Y20401
N269 G01 X14664 Y20355
N270 G01 X14679 Y20253
N271 G01 X14644 Y20114
N272 G01 X14589 Y19979
N273 G01 X14622 Y19964
N274 G01 X14659 Y19907
N275 G01 X14653 Y19629
N276 G01 X14596 Y19381
N277 G01 X14599 Y19379
N278 G01 X14646 Y19334
N279 G01 X14663 Y19269
N280 G01 X14632 Y19145
N281 G01 X14575 Y19006
N282 G01 X14606 Y18977
N283 G01 X14623 Y18913
N284 G01 X14623 Y18911
N285 G01 X14606 Y18870
N286 G01 X14501 Y18705
N287 G01 X14531 Y18678
N288 G01 X14548 Y18607
N289 G01 X14461 Y18335
N290 G01 X14443 Y18299
N291 G01 X14449 Y18288
N292 G01 X14476 Y18222
N293 G01 X14466 Y18155
N294 G01 X14450 Y18124
N295 G01 X14388 Y17967
N296 G01 X14328 Y17842
N297 G01 X14292 Y17792
N298 G01 X14300 Y17777
N299 G01 X14325 Y17702
N300 G01 X14310 Y17632
N301 G01 X14277 Y17587
N302 G01 X14198 Y17503
N303 G01 X14136 Y17434
N304 G01 X14120 Y17410
N305 G01 X14125 Y17402
N306 G01 X14151 Y17349
N307 G01 X14152 Y17292
N308 G01 X14107 Y17210
N309 G01 X13980 Y17067
N310 G01 X14006 Y17022
N311 G01 X14003 Y16955
N312 G01 X13919 Y16840
N313 G01 X13743 Y16654
N314 G01 X13745 Y16636
N315 G01 X13750 Y16582
N316 G01 X13735 Y16534
N317 G01 X13704 Y16495
N318 G01 X13530 Y16327
N319 G01 X13534 Y16314
N320 G01 X13547 Y16247
N321 G01 X13527 Y16185
N322 G01 X13487 Y16141
N323 G01 X13424 Y16082
N324 G01 X13351 Y16015
N325 G01 X13333 Y15996
N326 G01 X13267 Y15900
N327 G01 X13241 Y15800
N328 G01 X13217 Y15755
N329 G01 X13081 Y15603
N330 G01 X12983 Y15374
N331 G01 X12947 Y15146
N332 G01 X12941 Y14757
N333 G01 X12957 Y14507
N334 G01 X13015 Y13911
N335 G01 X13083 Y13225
N336 G01 X13114 Y12849
N337 G01 X13174 Y12479
N338 G01 X13214 Y12218
N339 G01 X13300 Y12329
N340 G01 X13384 Y12484
N341 G01 X13448 Y12648
N342 G01 X13360 Y13019
N343 G01 X13279 Y13444
N344 G01 X13304 Y13505
N345 G01 X13315 Y13522
N346 G01 X13323 Y13655
N347 G01 X13306 Y13870
N348 G01 X13308 Y13903
N349 G01 X13331 Y13948
N350 G01 X13373 Y13984
N351 G01 X13374 Y13984
N352 G01 X13346 Y14084
N353 G01 X13337 Y14128
N354 G01 X13352 Y14196
N355 G01 X13402 Y14245
N356 G01 X13405 Y14247
N357 G01 X13383 Y14390
N358 G01 X13388 Y14439
N359 G01 X13440 Y14484
N360 G01 X13459 Y14487
N361 G01 X13453 Y14603
N362 G01 X13454 Y14613
N363 G01 X13486 Y14680
N364 G01 X13554 Y14710
N365 G01 X13559 Y14710
N366 G01 X13559 Y14712
N367 G01 X13557 Y14775
N368 G01 X13551 Y14864
N369 G01 X13560 Y14919
N370 G01 X13602 Y14970
N371 G01 X13664 Y14992
N372 G01 X13684 Y15096
N373 G01 X13740 Y15281
N374 G01 X13784 Y15328
N375 G01 X13837 Y15342
N376 G01 X13872 Y15476
N377 G01 X13924 Y15580
N378 G01 X13954 Y15605
N379 G01 X13992 Y15610
N380 G01 X14008 Y15607
N381 G01 X14053 Y15743
N382 G01 X14072 Y15777
N383 G01 X14135 Y15804
N384 G01 X14156 Y15801
N385 G01 X14234 Y15961
N386 G01 X14260 Y16000
N387 G01 X14321 Y16025
N388 G01 X14365 Y16018
N389 G01 X14516 Y16229
N390 G01 X14636 Y16335
N391 G01 X14704 Y16339
N392 G01 X14714 Y16333
N393 G01 X14757 Y16419
N394 G01 X14759 Y16423
N395 G01 X14832 Y16514
N396 G01 X14909 Y16556
N397 G01 X14970 Y16546
N398 G01 X15013 Y16515
N399 G01 X15056 Y16590
N400 G01 X15116 Y16676
N401 G01 X15172 Y16721
N402 G01 X15245 Y16719
N403 G01 X15301 Y16680
N404 G01 X15373 Y16763
N405 G01 X15458 Y16814
N406 G01 X15488 Y16816
N407 G01 X15490 Y16815
N408 G01 X15518 Y16802
N409 G01 X15531 Y16792
N410 G01 X15541 Y16810
N411 G01 X15541 Y16811
N412 G01 X15587 Y16870
N413 G01 X15636 Y16903
N414 G01 X15696 Y16901
N415 G01 X15748 Y16872
N416 G01 X15875 Y16995
N417 G01 X15942 Y17031
N418 G01 X16008 Y17015
N419 G01 X16041 Y16983
N420 G01 X16095 Y17046
N421 G01 X16176 Y17120
N422 G01 X16242 Y17148
N423 G01 X16303 Y17134
N424 G01 X16357 Y17088
N425 G01 X16358 Y17087
N426 G01 X16496 Y17190
N427 G01 X16567 Y17214
N428 G01 X16626 Y17191
N429 G01 X16647 Y17168
N430 G01 X16673 Y17187
N431 G01 X16749 Y17237
N432 G01 X16813 Y17260
N433 G01 X16880 Y17260
N434 G01 X16952 Y17229
N435 G01 X17049 Y17266
N436 G01 X17193 Y17317
N437 G01 X17274 Y17330
N438 G01 X17335 Y17317
N439 G01 X17375 Y17289
N440 G01 X17466 Y17326
N441 G01 X17709 Y17437
N442 G01 X17966 Y17555
N443 G01 X18092 Y17606
N444 G01 X18157 Y17592
N445 G01 X18172 Y17527
N446 G01 X18140 Y17421
N447 G01 X18095 Y17225
N448 G01 X18046 Y16998
N449 G01 X18033 Y16948
N450 G01 X18070 Y16885
N451 G01 X18075 Y16812
N452 G01 X18064 Y16767
N453 G01 X18025 Y16673
N454 G01 X17958 Y16522
N455 G01 X17952 Y16506
N456 G01 X17985 Y16434
N457 G01 X17987 Y16365
N458 G01 X17967 Y16299
N459 G01 X17923 Y16217
N460 G01 X17903 Y16183
N461 G01 X17929 Y16160
N462 G01 X17952 Y16104
N463 G01 X17932 Y16031
N464 G01 X17836 Y15878
N465 G01 X17841 Y15873
N466 G01 X17887 Y15818
N467 G01 X17901 Y15761
N468 G01 X17877 Y15687
N469 G01 X17813 Y15604
N470 G01 X17749 Y15540
N471 G01 X17785 Y15503
N472 G01 X17801 Y15441
N473 G01 X17767 Y15359
N474 G01 X17622 Y15161
N475 G01 X17632 Y15151
N476 G01 X17687 Y15080
N477 G01 X17694 Y15002
N478 G01 X17627 Y14887
N479 G01 X17504 Y14767
N480 G01 X17547 Y14706
N481 G01 X17551 Y14637
N482 G01 X17511 Y14577
N483 G01 X17432 Y14511
N484 G01 X17357 Y14459
N485 G01 X17392 Y14411
N486 G01 X17403 Y14352
N487 G01 X17368 Y14274
N488 G01 X17285 Y14195
N489 G01 X17281 Y14192
N490 G01 X17197 Y14140
N491 G01 X17206 Y14123
N492 G01 X17205 Y14058
N493 G01 X17078 Y13876
N494 G01 X16939 Y13746
N495 G01 X16949 Y13697
N496 G01 X16929 Y13637
N497 G01 X16851 Y13569
N498 G01 X16763 Y13510
N499 G01 X16768 Y13484
N500 G01 X16746 Y13422
N501 G01 X16713 Y13400
N502 G01 X16585 Y13348
N503 G01 X16589 Y13327
N504 G01 X16564 Y13259
N505 G01 X16387 Y13123
N506 G01 X16366 Y13110
N507 G01 X16366 Y13108
N508 G01 X16354 Y13049
N509 G01 X16310 Y13001
N510 G01 X16289 Y12990
N511 G01 X16181 Y12917
N512 G01 X16085 Y12863
N513 G01 X16048 Y12849
N514 G01 X16047 Y12846
N515 G01 X16030 Y12781
N516 G01 X15981 Y12734
N517 G01 X15938 Y12720
N518 G01 X15848 Y12703
N519 G01 X15780 Y12688
N520 G01 X15770 Y12685
N521 G01 X15764 Y12635
N522 G01 X15733 Y12590
N523 G01 X15663 Y12556
N524 G01 X15528 Y12525
N525 G01 X15524 Y12490
N526 G01 X15487 Y12440
N527 G01 X15378 Y12404
N528 G01 X15191 Y12369
N529 G01 X15158 Y12318
N530 G01 X15129 Y12294
N531 G01 X15088 Y12283
N532 G01 X14912 Y12258
N533 G01 X14912 Y12257
N534 G01 X14890 Y12204
N535 G01 X14841 Y12166
N536 G01 X14829 Y12164
N537 G01 X14655 Y12147
N538 G01 X14631 Y12143
N539 G01 X14552 Y12110
N540 G01 X14495 Y12058
N541 G01 X14436 Y12034
N542 G01 X14279 Y12046
N543 G01 X14057 Y12035
N544 G01 X14050 Y12032
N545 G01 X13934 Y11896
N546 G01 X13829 Y11734
N547 G01 X13708 Y11509
N548 G01 X13579 Y11216
N549 G01 X13477 Y10912
N550 G01 X13436 Y10720
N551 G01 X13424 Y10524
N552 G01 X13664 Y7745
N553 G01 X13982 Y8082
N554 G01 X14063 Y8202
N555 G01 X14123 Y8333
N556 G01 X14167 Y8545
N557 G01 X14181 Y9173
N558 G01 X14190 Y9207
N559 G01 X14216 Y9231
N560 G01 X14224 Y9239
N561 G01 X14251 Y9350
N562 G01 X14258 Y9549
N563 G01 X14258 Y9553
N564 G01 X14282 Y9613
N565 G01 X14332 Y9657
N566 G01 X14339 Y9662
N567 G01 X14325 Y9797
N568 G01 X14336 Y9856
N569 G01 X14364 Y9884
N570 G01 X14403 Y9904
N571 G01 X14397 Y9950
N572 G01 X14394 Y10024
N573 G01 X14411 Y10083
N574 G01 X14468 Y10117
N575 G01 X14483 Y10117
N576 G01 X14493 Y10223
N577 G01 X14495 Y10232
N578 G01 X14543 Y10296
N579 G01 X14606 Y10310
N580 G01 X14607 Y10315
N581 G01 X14610 Y10385
N582 G01 X14617 Y10451
N583 G01 X14634 Y10499
N584 G01 X14685 Y10544
N585 G01 X14742 Y10553
N586 G01 X14772 Y10641
N587 G01 X14848 Y10804
N588 G01 X14901 Y10844
N589 G01 X14948 Y10848
N590 G01 X14997 Y10962
N591 G01 X15061 Y11051
N592 G01 X15095 Y11070
N593 G01 X15134 Y11066
N594 G01 X15143 Y11062
N595 G01 X15200 Y11177
N596 G01 X15224 Y11208
N597 G01 X15292 Y11223
N598 G01 X15307 Y11218
N599 G01 X15397 Y11348
N600 G01 X15429 Y11381
N601 G01 X15494 Y11395
N602 G01 X15531 Y11382
N603 G01 X15698 Y11548
N604 G01 X15824 Y11626
N605 G01 X15891 Y11617
N606 G01 X15898 Y11612
N607 G01 X15946 Y11679
N608 G01 X15949 Y11682
N609 G01 X16031 Y11756
N610 G01 X16109 Y11782
N611 G01 X16164 Y11765
N612 G01 X16203 Y11727
N613 G01 X16328 Y11859
N614 G01 X16375 Y11887
N615 G01 X16446 Y11872
N616 G01 X16491 Y11827
N617 G01 X16565 Y11889
N618 G01 X16655 Y11922
N619 G01 X16683 Y11918
N620 G01 X16685 Y11918
N621 G01 X16710 Y11900
N622 G01 X16722 Y11887
N623 G01 X16770 Y11940
N624 G01 X16779 Y11949
N625 G01 X16860 Y11966
N626 G01 X16931 Y11925
N627 G01 X16932 Y11924
N628 G01 X17065 Y12013
N629 G01 X17134 Y12035
N630 G01 X17194 Y12009
N631 G01 X17220 Y11974
N632 G01 X17275 Y12019
N633 G01 X17362 Y12075
N634 G01 X17430 Y12089
N635 G01 X17485 Y12065
N636 G01 X17530 Y12012
N637 G01 X17530 Y12011
N638 G01 X17668 Y12081
N639 G01 X17741 Y12091
N640 G01 X17792 Y12064
N641 G01 X17811 Y12036
N642 G01 X17869 Y12064
N643 G01 X17928 Y12085
N644 G01 X18047 Y12073
N645 G01 X18102 Y12034
N646 G01 X18200 Y12051
N647 G01 X18337 Y12072
N648 G01 X18453 Y12050
N649 G01 X18499 Y12012
N650 G01 X18590 Y12030
N651 G01 X18833 Y12088
N652 G01 X19090 Y12152
N653 G01 X19213 Y12176
N654 G01 X19274 Y12151
N655 G01 X19278 Y12085
N656 G01 X19235 Y11994
N657 G01 X19168 Y11819
N658 G01 X19093 Y11617
N659 G01 X19075 Y11573
N660 G01 X19098 Y11521
N661 G01 X19087 Y11416
N662 G01 X19085 Y11412
N663 G01 X18942 Y11173
N664 G01 X18963 Y11101
N665 G01 X18955 Y11036
N666 G01 X18927 Y10976
N667 G01 X18854 Y10883
N668 G01 X18882 Y10815
N669 G01 X18866 Y10737
N670 G01 X18838 Y10700
N671 G01 X18740 Y10597
N672 G01 X18754 Y10583
N673 G01 X18783 Y10529
N674 G01 X18776 Y10468
N675 G01 X18691 Y10363
N676 G01 X18626 Y10313
N677 G01 X18655 Y10223
N678 G01 X18619 Y10136
N679 G01 X18525 Y10041
N680 G01 X18464 Y9982
N681 G01 X18472 Y9969
N682 G01 X18511 Y9889
N683 G01 X18501 Y9811
N684 G01 X18421 Y9717
N685 G01 X18302 Y9635
N686 G01 X18304 Y9631
N687 G01 X18327 Y9539
N688 G01 X18314 Y9493
N689 G01 X18281 Y9457
N690 G01 X18244 Y9435
N691 G01 X18172 Y9400
N692 G01 X18123 Y9376
N693 G01 X18149 Y9325
N694 G01 X18151 Y9266
N695 G01 X18105 Y9197
N696 G01 X18016 Y9137
N697 G01 X18011 Y9135
N698 G01 X17933 Y9104
N699 G01 X17938 Y9090
N700 G01 X17926 Y9027
N701 G01 X17783 Y8879
N702 G01 X17640 Y8784
N703 G01 X17643 Y8739
N704 G01 X17612 Y8682
N705 G01 X17607 Y8679
N706 G01 X17604 Y8677
N707 G01 X17597 Y8673
N708 G01 X17480 Y8620
N709 G01 X17444 Y8598
N710 G01 X17438 Y8553
N711 G01 X17414 Y8518
N712 G01 X17377 Y8500
N713 G01 X17289 Y8482
N714 G01 X17288 Y8481
N715 G01 X17258 Y8476
N716 G01 X17259 Y8458
N717 G01 X17223 Y8397
N718 G01 X17041 Y8302
N719 G01 X17023 Y8295
N720 G01 X17004 Y8242
N721 G01 X16951 Y8202
N722 G01 X16923 Y8193
N723 G01 X16855 Y8163
N724 G01 X16779 Y8129
N725 G01 X16732 Y8115
N726 G01 X16723 Y8114
N727 G01 X16693 Y8112
N728 G01 X16651 Y8041
N729 G01 X16567 Y8009
N730 G01 X16410 Y8002
N731 G01 X16400 Y7966
N732 G01 X16362 Y7925
N733 G01 X16290 Y7906
N734 G01 X16165 Y7902
N735 G01 X16158 Y7875
N736 G01 X16111 Y7830
N737 G01 X16006 Y7817
N738 G01 X15827 Y7818
N739 G01 X15812 Y7801
N740 G01 X15792 Y7779
N741 G01 X15758 Y7760
N742 G01 X15718 Y7757
N743 G01 X15554 Y7765
N744 G01 X15528 Y7722
N745 G01 X15472 Y7693
N746 G01 X15461 Y7693
N747 G01 X15295 Y7710
N748 G01 X15273 Y7711
N749 G01 X15198 Y7695
N750 G01 X15140 Y7658
N751 G01 X15073 Y7646
N752 G01 X14916 Y7691
N753 G01 X14627 Y7724
N754 G01 X14371 Y7397
N755 G01 X14129 Y7035
N756 G01 X13876 Y6552
N757 G01 X13775 Y6241
N758 G01 X13792 Y5896
N759 G01 X13803 Y5504
N760 G01 X14003 Y5334
N761 G01 X14155 Y5120
N762 G01 X14251 Y4875
N763 G01 X14283 Y4615
N764 G01 X14247 Y4340
N765 G01 X14141 Y4084
N766 G01 X13972 Y3864
N767 G01 X13752 Y3695
N768 G01 X13496 Y3589
N769 G01 X13221 Y3552
N770 G01 X12946 Y3589
N771 G01 X12689 Y3695
N772 G01 X12469 Y3864
N773 G01 X12301 Y4084
N774 G01 X12195 Y4340
N775 G01 X12158 Y4615
N776 G01 X12191 Y4874
N777 G01 X12285 Y5118
N778 G01 X12437 Y5332
N779 G01 X12635 Y5502
N780 G01 X12630 Y5664
N781 G01 X12605 Y6729
N782 G01 X12578 Y6861
N783 G01 X12456 Y7091
N784 G01 X12307 Y7280
N785 G01 X12206 Y7374
N786 G01 X11892 Y7260
N787 G01 X11778 Y7206
N788 G01 X11720 Y7204
N789 G01 X11649 Y7224
N790 G01 X11560 Y7220
N791 G01 X11536 Y7214
N792 G01 X11369 Y7159
N793 G01 X11361 Y7157
N794 G01 X11301 Y7169
N795 G01 X11262 Y7204
N796 G01 X11087 Y7155
N797 G01 X11047 Y7149
N798 G01 X11012 Y7157
N799 G01 X10964 Y7186
N800 G01 X10771 Y7140
N801 G01 X10664 Y7128
N802 G01 X10608 Y7158
N803 G01 X10594 Y7181
N804 G01 X10457 Y7153
N805 G01 X10383 Y7154
N806 G01 X10336 Y7182
N807 G01 X10315 Y7213
N808 G01 X10144 Y7180
N809 G01 X10054 Y7189
N810 G01 X9993 Y7248
N811 G01 X9740 Y7261
N812 G01 X9736 Y7261
N813 G01 X9656 Y7284
N814 G01 X9610 Y7329
N815 G01 X9530 Y7351
N816 G01 X9381 Y7373
N817 G01 X9376 Y7374
N818 G01 X9342 Y7392
N819 G01 X9323 Y7425
N820 G01 X9320 Y7438
N821 G01 X9292 Y7436
N822 G01 X9188 Y7431
N823 G01 X9187 Y7431
N824 G01 X9118 Y7461
N825 G01 X9098 Y7501
N826 G01 X8999 Y7514
N827 G01 X8904 Y7539
N828 G01 X8858 Y7587
N829 G01 X8849 Y7625
N830 G01 X8677 Y7677
N831 G01 X8497 Y7775
N832 G01 X8468 Y7837
N833 G01 X8469 Y7846
N834 G01 X8332 Y7867
N835 G01 X8271 Y7886
N836 G01 X8207 Y7953
N837 G01 X8204 Y8045
N838 G01 X8149 Y8055
N839 G01 X8066 Y8070
N840 G01 X8023 Y8081
N841 G01 X7981 Y8106
N842 G01 X7956 Y8148
N843 G01 X7957 Y8237
N844 G01 X7793 Y8293
N845 G01 X7687 Y8376
N846 G01 X7679 Y8439
N847 G01 X7710 Y8512
N848 G01 X7625 Y8554
N849 G01 X7513 Y8614
N850 G01 X7454 Y8683
N851 G01 X7458 Y8774
N852 G01 X7334 Y8823
N853 G01 X7289 Y8846
N854 G01 X7255 Y8877
N855 G01 X7239 Y8920
N856 G01 X7253 Y9007
N857 G01 X7256 Y9013
N858 G01 X7151 Y9072
N859 G01 X7113 Y9099
N860 G01 X7075 Y9173
N861 G01 X7086 Y9237
N862 G01 X7062 Y9251
N863 G01 X6992 Y9301
N864 G01 X6949 Y9349
N865 G01 X6926 Y9410
N866 G01 X6928 Y9478
N867 G01 X6726 Y9657
N868 G01 X6723 Y9660
N869 G01 X6694 Y9706
N870 G01 X6685 Y9759
N871 G01 X6695 Y9809
N872 G01 X6670 Y9841
N873 G01 X6544 Y10006
N874 G01 X6432 Y10148
N875 G01 X6367 Y10219
N876 G01 X6352 Y10285
N877 G01 X6405 Y10326
N878 G01 X6540 Y10334
N879 G01 X6820 Y10338
N880 G01 X7087 Y10343
N881 G01 X7192 Y10349
N882 G01 X7230 Y10395
N883 G01 X7341 Y10441
N884 G01 X7489 Y10456
N885 G01 X7599 Y10464
N886 G01 X7653 Y10518
N887 G01 X7715 Y10544
N888 G01 X7781 Y10549
N889 G01 X7867 Y10539
N890 G01 X7905 Y10532
N891 G01 X7950 Y10589
N892 G01 X8025 Y10613
N893 G01 X8071 Y10607
N894 G01 X8200 Y10578
N895 G01 X8202 Y10582
N896 G01 X8236 Y10641
N897 G01 X8284 Y10675
N898 G01 X8348 Y10676
N899 G01 X8396 Y10663
N900 G01 X8531 Y10614
N901 G01 X8583 Y10678
N902 G01 X8667 Y10697
N903 G01 X8719 Y10684
N904 G01 X8842 Y10641
N905 G01 X8847 Y10649
N906 G01 X8908 Y10700
N907 G01 X8988 Y10704
N908 G01 X9021 Y10688
N909 G01 X9070 Y10658
N910 G01 X9134 Y10702
N911 G01 X9225 Y10700
N912 G01 X9322 Y10660
N913 G01 X9326 Y10665
N914 G01 X9394 Y10728
N915 G01 X9440 Y10739
N916 G01 X9487 Y10730
N917 G01 X9490 Y10729
N918 G01 X9494 Y10727
N919 G01 X9497 Y10725
N920 G01 X9650 Y10634
N921 G01 X9720 Y10701
N922 G01 X9815 Y10707
N923 G01 X9872 Y10681
N924 G01 X9999 Y10597
N925 G01 X10012 Y10605
N926 G01 X10019 Y10609
N927 G01 X10107 Y10624
N928 G01 X10210 Y10598
N929 G01 X10426 Y10486
N930 G01 X10427 Y10486
N931 G01 X10496 Y10512
N932 G01 X10568 Y10490
N933 G01 X10648 Y10429
N934 G01 X10649 Y10428
N935 G01 X10695 Y10391
N936 G01 X10742 Y10408
N937 G01 X10812 Y10383
N938 G01 X10877 Y10317
N939 G01 X10901 Y10291
N940 G01 X10918 Y10302
N941 G01 X10986 Y10303
N942 G01 X11076 Y10236
N943 G01 X11154 Y10144
N944 G01 X11207 Y10153
N945 G01 X11266 Y10130
N946 G01 X11328 Y10066
N947 G01 X11385 Y10000
N948 G01 X11438 Y9926
N949 G01 X11503 Y9933
N950 G01 X11562 Y9905
N951 G01 X11593 Y9860
N952 G01 X11621 Y9783
N953 G01 X11637 Y9738
N954 G01 X11641 Y9739
N955 G01 X11714 Y9741
N956 G01 X11771 Y9695
N957 G01 X11776 Y9685
N958 G01 X11810 Y9593
N959 G01 X11832 Y9599
N960 G01 X11892 Y9582
N961 G01 X11925 Y9530
N962 G01 X11940 Y9459
N963 G01 X11945 Y9422
N964 G01 X11991 Y9413
N965 G01 X12024 Y9395
N966 G01 X12052 Y9346
N967 G01 X12066 Y9276
N968 G01 X12070 Y9214
N969 G01 X12071 Y9214
N970 G01 X12136 Y9188
N971 G01 X12179 Y9135
N972 G01 X12180 Y9133
N973 G01 X12237 Y8954
N974 G01 X12290 Y8862
N975 G01 X12299 Y8857
N976 G01 X12331 Y8841
N977 G01 X12349 Y8809
N978 G01 X12390 Y8621
N979 G01 X12426 Y8431
N980 G01 X12460 Y8277
N981 G01 X12487 Y8210
N982 G01 X12548 Y8138
N983 G01 X12556 Y8132
N984 G01 X12484 Y9702
N985 G01 X12438 Y10764
N986 G01 X12415 Y11384
N987 G01 X12122 Y11737
N988 G01 X11870 Y11993
N989 G01 X11594 Y12198
N990 G01 X11558 Y12202
N991 G01 X11414 Y12140
N992 G01 X11270 Y12057
N993 G01 X11206 Y12054
N994 G01 X11119 Y12081
N995 G01 X11081 Y12078
N996 G01 X10861 Y12008
N997 G01 X10851 Y12005
N998 G01 X10789 Y12018
N999 G01 X10780 Y12026
N1000 G01 X10749 Y12058
N1001 G01 X10578 Y12005
N1002 G01 X10537 Y11998
N1003 G01 X10499 Y12008
N1004 G01 X10451 Y12040
N1005 G01 X10263 Y11992
N1006 G01 X10153 Y11979
N1007 G01 X10097 Y12010
N1008 G01 X10081 Y12038
N1009 G01 X9947 Y12009
N1010 G01 X9870 Y12010
N1011 G01 X9819 Y12042
N1012 G01 X9794 Y12081
N1013 G01 X9792 Y12080
N1014 G01 X9769 Y12076
N1015 G01 X9700 Y12058
N1016 G01 X9633 Y12042
N1017 G01 X9588 Y12036
N1018 G01 X9523 Y12059
N1019 G01 X9481 Y12113
N1020 G01 X9444 Y12110
N1021 G01 X9335 Y12119
N1022 G01 X9210 Y12138
N1023 G01 X9185 Y12139
N1024 G01 X9123 Y12165
N1025 G01 X9089 Y12215
N1026 G01 X9066 Y12218
N1027 G01 X8852 Y12267
N1028 G01 X8851 Y12268
N1029 G01 X8801 Y12319
N1030 G01 X8797 Y12339
N1031 G01 X8762 Y12337
N1032 G01 X8664 Y12332
N1033 G01 X8593 Y12364
N1034 G01 X8572 Y12412
N1035 G01 X8470 Y12427
N1036 G01 X8373 Y12456
N1037 G01 X8329 Y12504
N1038 G01 X8319 Y12552
N1039 G01 X8144 Y12612
N1040 G01 X7957 Y12724
N1041 G01 X7930 Y12784
N1042 G01 X7932 Y12802
N1043 G01 X7837 Y12813
N1044 G01 X7833 Y12814
N1045 G01 X7725 Y12851
N1046 G01 X7661 Y12908
N1047 G01 X7647 Y12973
N1048 G01 X7661 Y13027
N1049 G01 X7465 Y13077
N1050 G01 X7417 Y13105
N1051 G01 X7393 Y13170
N1052 G01 X7408 Y13244
N1053 G01 X7250 Y13302
N1054 G01 X7142 Y13382
N1055 G01 X7118 Y13454
N1056 G01 X7140 Y13541
N1057 G01 X7146 Y13555
N1058 G01 X6941 Y13672
N1059 G01 X6878 Y13733
N1060 G01 X6867 Y13802
N1061 G01 X6887 Y13849
N1062 G01 X6758 Y13907
N1063 G01 X6708 Y13934
N1064 G01 X6659 Y14009
N1065 G01 X6669 Y14100
N1066 G01 X6675 Y14118
N1067 G01 X6561 Y14189
N1068 G01 X6523 Y14219
N1069 G01 X6486 Y14292
N1070 G01 X6498 Y14368
N1071 G01 X6395 Y14446
N1072 G01 X6332 Y14524
N1073 G01 X6318 Y14604
N1074 G01 X6327 Y14641
N1075 G01 X6115 Y14847
N1076 G01 X6111 Y14850
N1077 G01 X6073 Y14952
N1078 G01 X6083 Y15012
N1079 G01 X6052 Y15052
N1080 G01 X5920 Y15237
N1081 G01 X5803 Y15398
N1082 G01 X5733 Y15480
N1083 G01 X5721 Y15545
N1084 G01 X5765 Y15584
N1085 G01 X5768 Y15585
N1086 G01 X5774 Y15585
N1088 G01 X0000 Y0000

Вложения
вот так выглядит экран с рисунком подготовленным с автокадовским плагином (6284 просмотра) <a class='original' href='./download/file.php?id=58298&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (132.77 КБ)</a>
вот так выглядит экран с рисунком подготовленным с автокадовским плагином
вот так со стандартными G кодами (6284 просмотра) <a class='original' href='./download/file.php?id=58299&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (95.43 КБ)</a>
вот так со стандартными G кодами

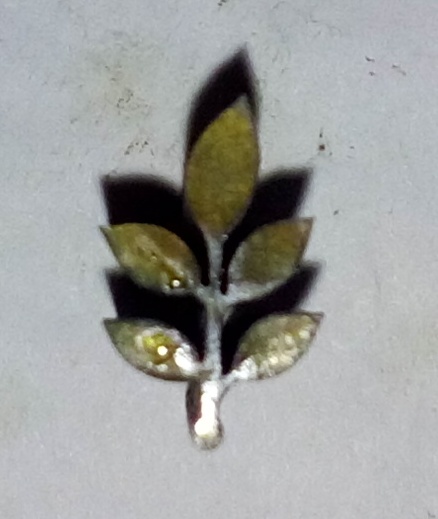

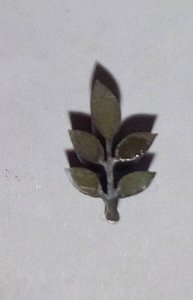

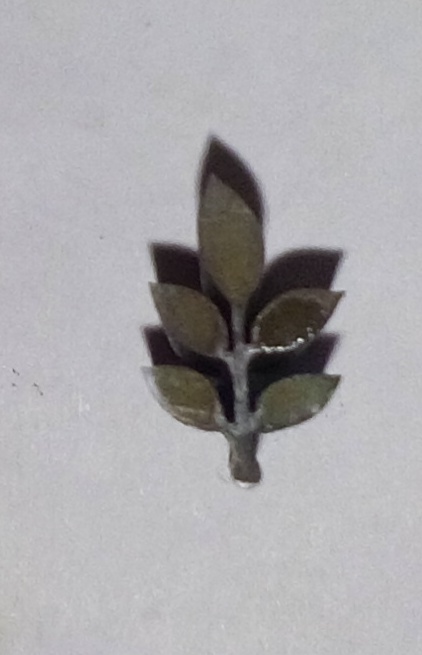

листик высота 20мм (6284 просмотра) <a class='original' href='./download/file.php?id=58300&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (56.32 КБ)</a>
листик высота 20мм

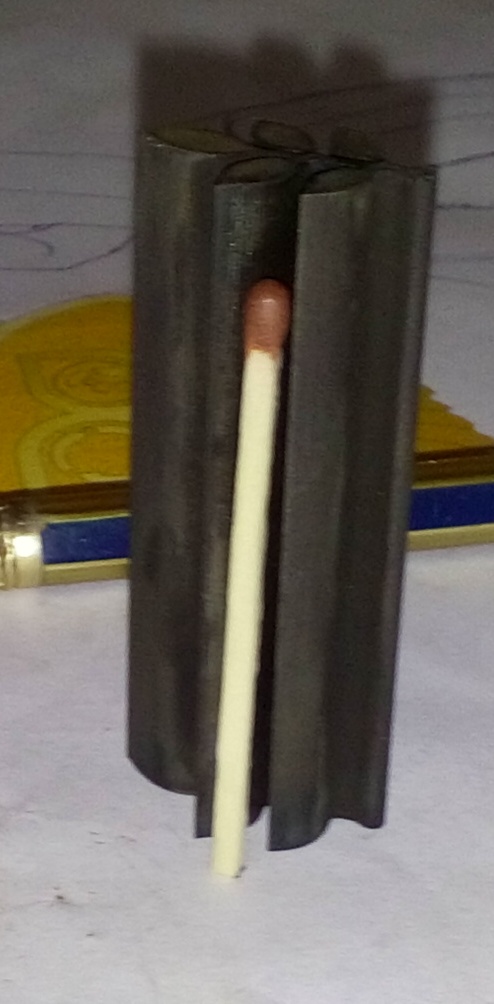

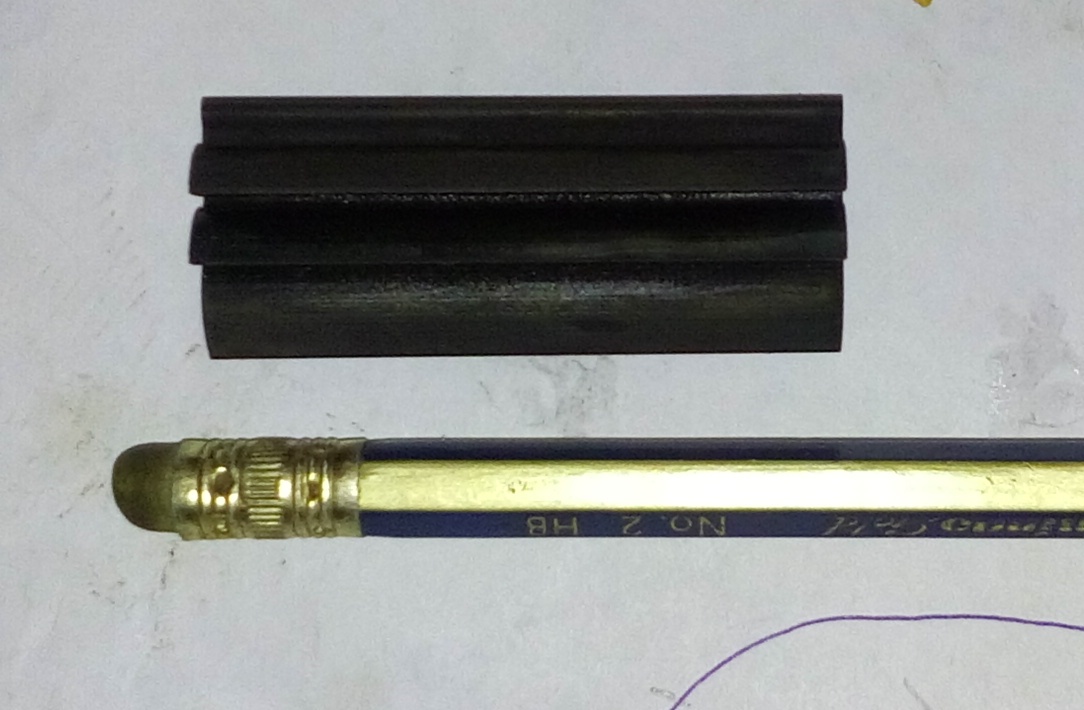

толщина пуансона 60 мм (6284 просмотра) <a class='original' href='./download/file.php?id=58301&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (171.76 КБ)</a>
толщина пуансона 60 мм
20150918_180937.jpg (6284 просмотра) <a class='original' href='./download/file.php?id=58302&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (54.39 КБ)</a>
20150918_181128.jpg (6284 просмотра) <a class='original' href='./download/file.php?id=58303&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (106.09 КБ)</a>

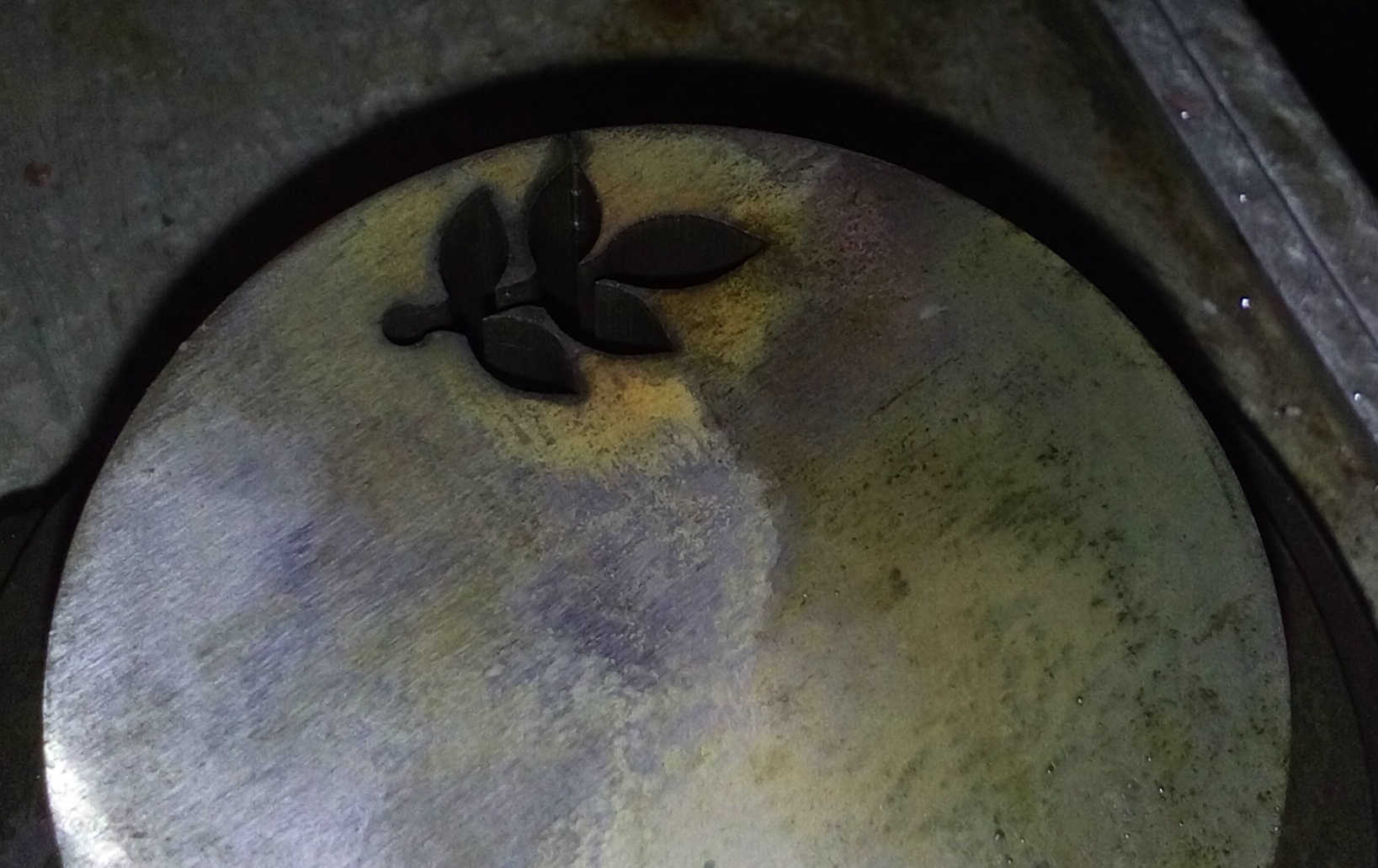

вот откуда вырезано (6284 просмотра) <a class='original' href='./download/file.php?id=58304&sid=351ba5f618e77e3fb8fe44d6b83e7c8f&mode=view' target=_blank>Загрузить оригинал (414.54 КБ)</a>
вот откуда вырезано
aftaev
Зачётный участник
Зачётный участник
Сообщения: 34042
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 6191
Откуда: Казахстан.
Контактная информация:

Re: Элекроэрозионный вырезной 4732ф3 (проволочный и не тольк

Сообщение aftaev »

aleha писал(а):g коды но размеры должны быть в микронах
Это объясняет почему оно умеет отъезжать назад по контуру. Если рисовать отрезками, а не дугами то проще назад ехать на нужное расстояние.
А кто такой Gcode умеет делать? Плагин для AutoCad ?
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Ответить

Вернуться в «Прочие станки»
