Gcodetools - plug-in Inkscape для экспорта в Gcode

Nick · Сообщение **Nick** » 07 дек 2009, 10:49

: Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

: Gcodetools cnc обработка площади

: Gcodetools CAM для токарных станков с чпу

: Gcodetools гравировка от Rene

: Bears by Durachko

Экспорт кривых в Gcode
Аппроксимация с использованием круговой интерполяции (G02 и G03)
Автоматическое разбиение кривых для достижения заданной степени точности
Обработка со сменой инструментов
Экспорт Gкода в параметрической или обычной формах
Добавление собственных заголовков и окончаний
Выбор единиц измерения
Многопроходная обработка
Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

Создание траекторий для обработки детали на токарном станке
Расчет чистового прохода
Задание заглубления при чистовом проходе
Задание количества чистовых проходов
Два различных метода вычисления чистовых проходов
Замена стандартных осей

Обработка площади контуров

Создание траекторий для обработки площади контуров
Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

Создание траекторий для обработки контуров фигурной фрезой
Задание произвольной формы фрезы

Библиотека инструментов

Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
Возможность копирования инструментов
Возможность обработки со сменой инструмента

Система ориентирования

Задание масштабирования по всем осям
Задание поворотов в плоскости ХY
Задание смещения по всем осям
Ориентация по произвольным точкам

Постпроцессор

Создание произвольной программы постпроцессора или выбор из стандартного набора
Масштабирование и смещение Gcode
Произвольная замена команд (в том числе одновременная замена)
Параметризация Gcode
Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

Выделение маленьких контуров (возможных артефактов area)
Проверка принадлежности инструментов
Проверка порядка обработки

Плоттерная резка

Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Установка (для просмотра содержимого нажмите на ссылку)

Видео уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Скриншоты (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Дополнения (для просмотра содержимого нажмите на ссылку)

Благодарности (для просмотра содержимого нажмите на ссылку)

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Antonyz · Сообщение **Antonyz** » 31 янв 2011, 09:37

всмысле 200 оттенков, которые хотелось передать просто разницей в заглублении

Nick · Сообщение **Nick** » 31 янв 2011, 10:02

А, понял...
А есть пример рисунка?
Я просто не совсем понимаю, какие будут преимущества по сравнению с обычным image-to-gcode.

Antonyz · Сообщение **Antonyz** » 31 янв 2011, 10:07

такие что рисунок будет попадать куда нужно и будет соответсвовать размерам в отличии от image-to-gcode

Nick · Сообщение **Nick** » 31 янв 2011, 10:57

Ок, попробую что-нибудб такое написать...

Nick · Сообщение **Nick** » 31 янв 2011, 14:46

Ну... в общем, слегка переписал функцию Path to Gcode. (ревизия 177)
Теперь есть параметр - функция глубины. Т.е. теперь можно задавать глубину обработки в зависимости от параметров. Например от цвета.

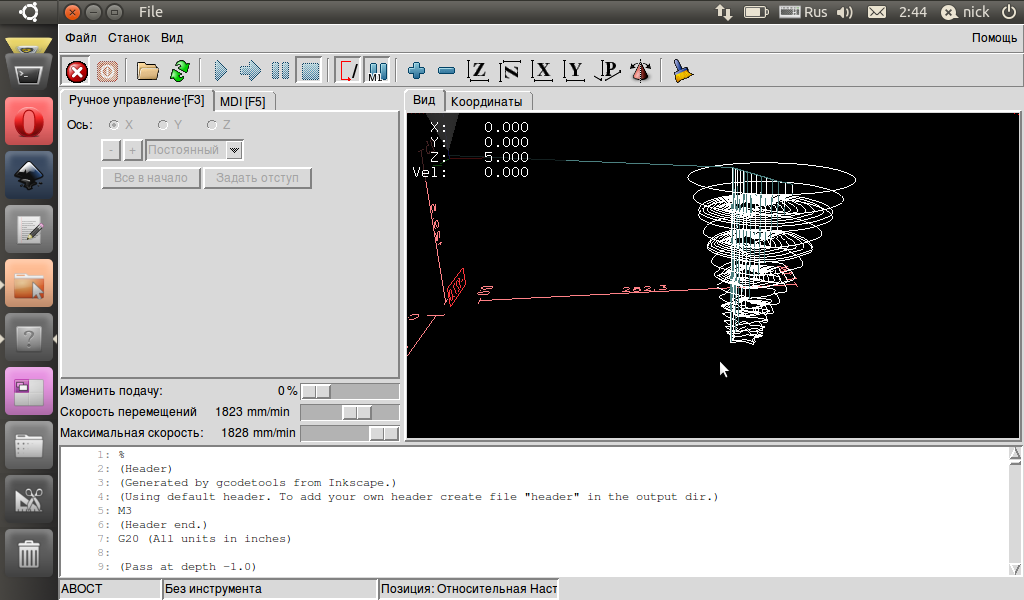

Вот примерно так выглядит в EMC2, с первого взгляда не понятно, но вроде так и должно быть

:

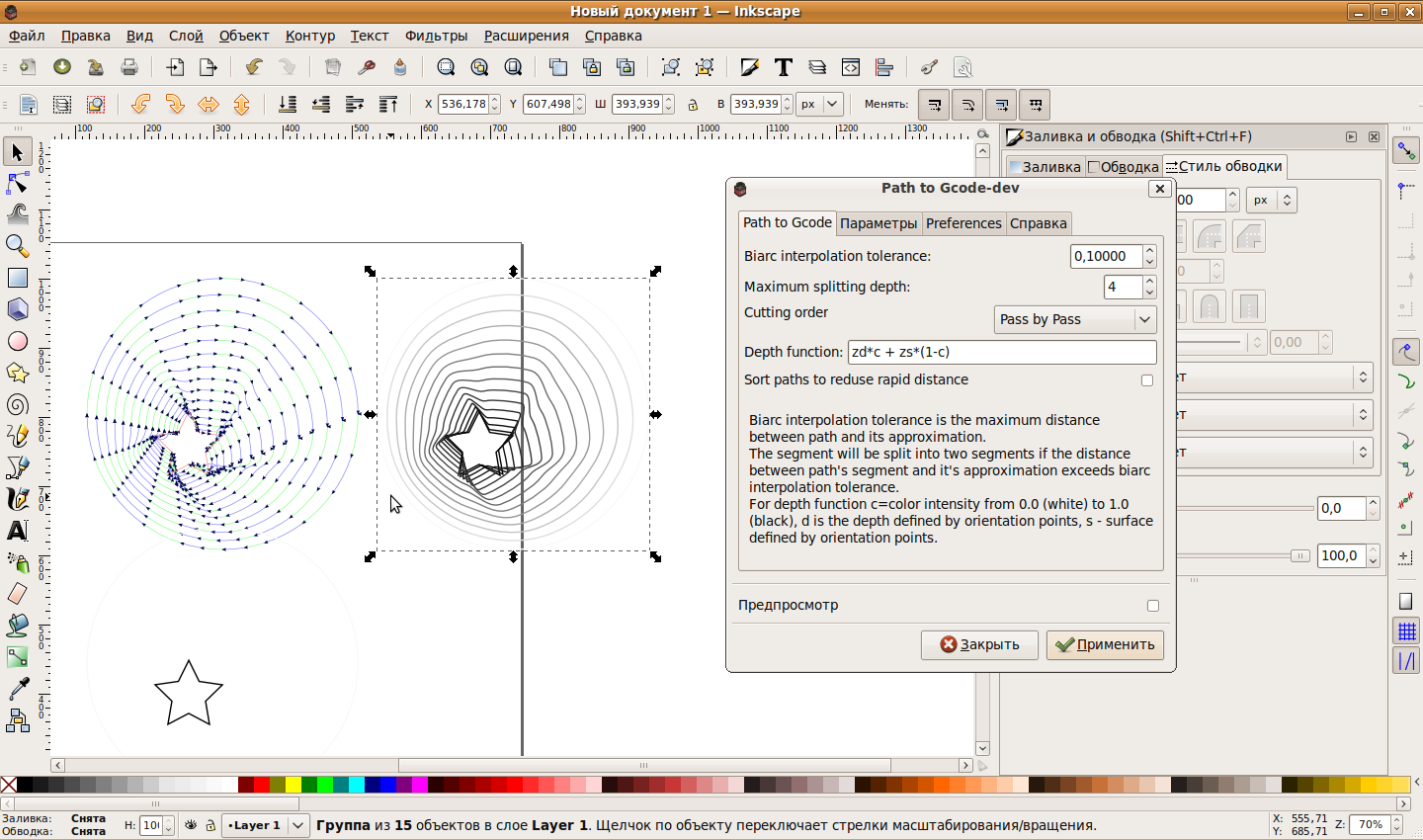

А вот так выглядело в Inkscape перед экспортом в G код:

Сообщение **V0id** » 16 мар 2011, 02:08

Что я никак не пойму как правильно масштаб сделать.
при попытке сделать g-code из квадрата 100x100px координаты 0x0
"ориентатор" двуточечный тоже ставлю в 0х0 получается

G00 Z0.000000
G00 X0.113293 Y28.108930
M07
G01 Z-0.100000 F2000.0
G01 X28.108929 Y28.108930 Z-0.100000 F2000.000000
G01 X28.108929 Y0.113292 Z-0.100000
G01 X0.113293 Y0.113292 Z-0.100000
G01 X0.113293 Y28.108930 Z-0.100000
G00 Z0.000000
M09

Получается не совпало ни координаты ни размеры.

Пробовал с трехточечным "ориентатором" еще хуже - поползло соотношение x/y

Nick · Сообщение **Nick** » 16 мар 2011, 11:00

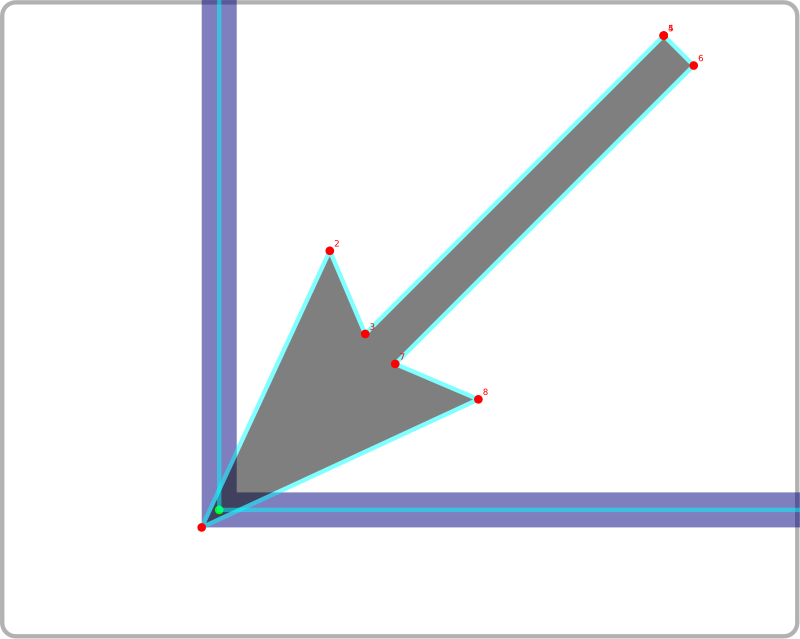

Суть проблемы в следующем: по умолчанию, inkscape вычисляет размеры и положения объектов исходя из видимых размеров. Т.е. на них влияют параметры толщины обводки, возможно размытие и другие фильтры. Таким образом получается, что узел твоего квадрата, лежит не в точке (0,0), а в точке (w/2,w/2), где w - толщина обводки. А у стрелки точек ориентации обводки нет, их главный узер точно располагается в ее отображаемых координатах. Вот примерная иллюстрация:

Варианты решения

Изменить настройку вычисления размеров площадок в inkscape. Открываем окно настроек (Ctrl+Shift+P) -> Инструменты -> Ипользуемая площадка (BB) -> Геометрическая площадка.
Помнить о такой проблеме и для точного позиционирования убирать обводку и оставлять только заливку. Можно делать объект полупрозрачным, чтобы видеть то, что под ним. Но лучше использовать первый вариант .

Сообщение **V0id** » 16 мар 2011, 23:32

Думаю было бы лучше втоторой указатель(100, 0) расположить на расстоянии 100px от первого(0, 0) по умолчанию, а не как это сейчас 442,913px ?

Nick · Сообщение **Nick** » 16 мар 2011, 23:41

Он должен быть расположен в 100мм от первого. Все единицы для линеек, сеток и менюшек можно поменять в настройках документа Ctrl+Shift+D. Это дает отображаемый размер равный реальному.
При нажатии "1" на экране все отображается 1 к 1, хоть детали к экрану прикладывай

.

Проверить настройку размера экрана можно в настройках inkscape Ctrl+Shift+P - интерфейс, только лучше окно на весь экран растяни - иногда не вся линейка помещается.

Сообщение **V0id** » 16 мар 2011, 23:56

Спасибо, разобрался. Задам тогда еще вопросец. Если на новом документе делаю то все ок, но открываю PDF генерирую ориентиры, они появляются отраженными по вертиками и не совпадают по размерам.
И вообще где там dpi указывается, в свойствах документа не нашел?

Nick · Сообщение **Nick** » 17 мар 2011, 00:14

Скорее всего проблема в трансформации слоя. Некоторые преобразования не применяются к объектам, а записываются в виде параметра transform matrix к объекту или к родительской группе.

В общем, как вариант, выбрать слой из xml редактора, Ctrl+Shift+X, разгруппировать его Ctrl+Shift+G, чтобы применить все трансформации и сгруппировать обратно Ctrl+G.

Я все думаю, написать расширение для применения трансформаций, но пока руки не доходят. Надо будет у народа на http://linuxgraphics.ru спросить, может они что-нибудь подскажут...

Сообщение **V0id** » 19 мар 2011, 01:30

Если ход оси Z указать равным 0 то g-код не генерируется (только header + footer)
Бага, давно мне известная, но только сегодня вспомнил про нее когда решил заняться ускорение станка.

Nick · Сообщение **Nick** » 19 мар 2011, 10:02

Станок должен вырезать от глубины поверхности до установленной глубины Z. Координата поверхности по-умолчанию = 0.
Соответственно, если хочешь, чтобы что-то вырезалось нужно либо поверхность поднять, либо Z утопить.

А ты это используешь для станка по ткани? Там же Z вообще не нужен.

Сообщение **V0id** » 19 мар 2011, 16:16

root писал(а):Станок должен вырезать от глубины поверхности до установленной глубины Z. Координата поверхности по-умолчанию = 0.
Соответственно, если хочешь, чтобы что-то вырезалось нужно либо поверхность поднять, либо Z утопить.

А ты это используешь для станка по ткани? Там же Z вообще не нужен.

Ага приходится вручную масоовой заменой все движения по Z убирать иначе тупит станок, даже если скорость Z очень большой поставить

Nick · Сообщение **Nick** » 21 мар 2011, 13:06

Хммм... имхо это не совсем баг... хотя наверное для некоторых систем он может быть чувствителен.

Вот простое решение - постпроцессор для стирания всех перемещений по Z. Точнее, убираются все строки вида G0(1-9) Z...

regex("G0\d\s*Z.*","(z motion removed)");

sandman · Сообщение **sandman** » 31 мар 2011, 21:59

Здравствуйте.

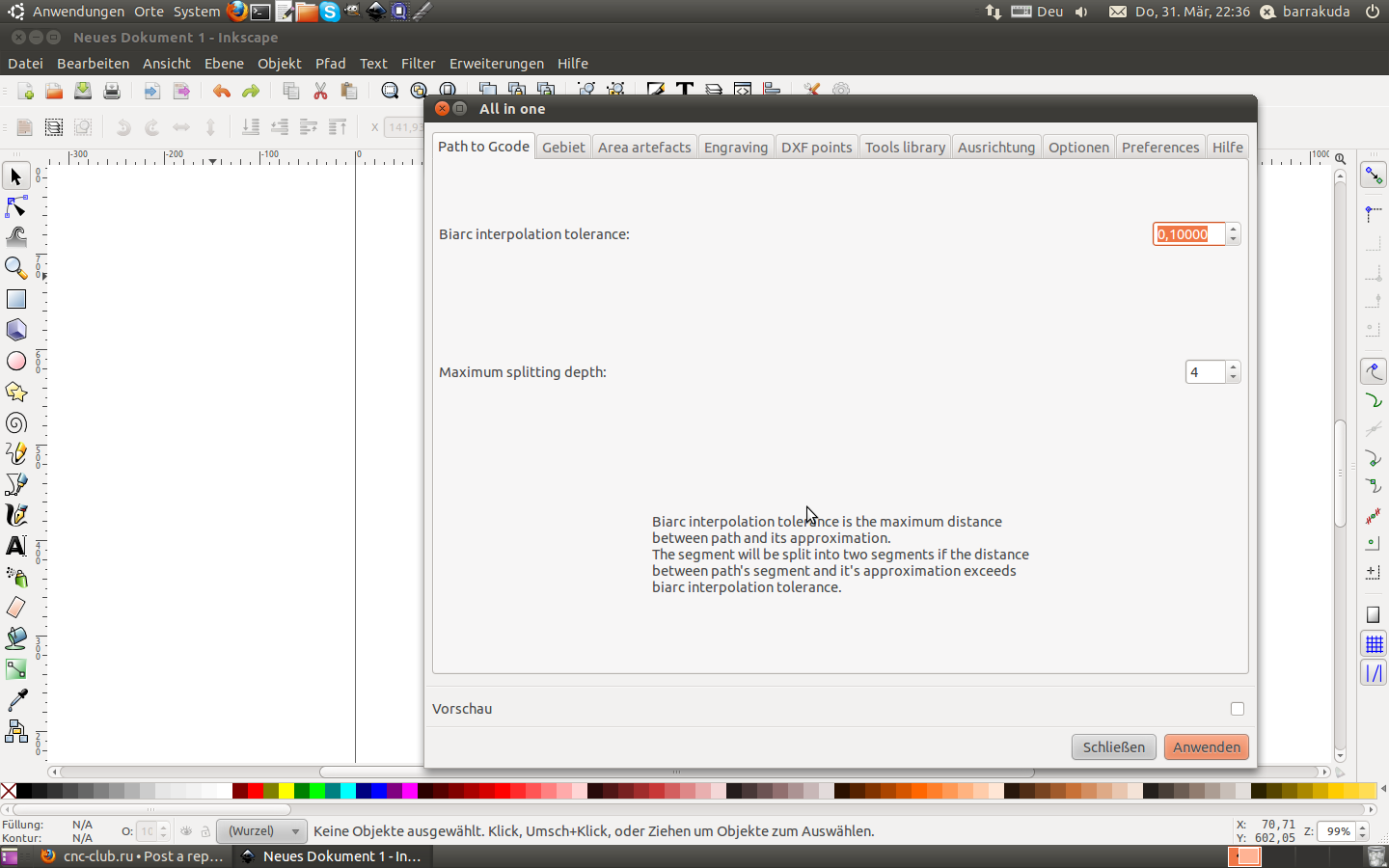

Скачал plug-in версии 1.6, поставил и понял что ничего не понял...
Пользуюсь пока QCAD-->blender3d-mGcodeGenerator. При помощи inkscape Gcodetools смог только контур получить, а площадку нет, кажется мануал устарел- не актуален... Нельзя ли подогнать мануал к новой версии плагина, и что стало с Лофтом?

Nick · Сообщение **Nick** » 31 мар 2011, 23:18

Loft так и не доделался...
Чтобы получить площадку нужно сделать контуры, для этого есть несколько способов:
1. При помощи gcodetools - area.
2. тоже самое, только вручную: либо при помощи Контур - динамическая втяжка, либо при помощи Alt+( Аlt+), предварительно настроив "Шаги" в настройках Inkscape Ctrl+Shift+P.
3. в Gcodetools-dev есть функция заполнения контура спиралью или зигзагом.

sandman · Сообщение **sandman** » 31 мар 2011, 23:27

root писал(а):1. При помощи gcodetools - area.

А где это?

root писал(а):3. в Gcodetools-dev есть функция заполнения контура спиралью или зигзагом.

?

Nick · Сообщение **Nick** » 31 мар 2011, 23:42

Проще работать с отдельными вкладками из меню Расширения - Gcodetools - Area.
На скриншоте это наверное Gebiet.

sandman · Сообщение **sandman** » 01 апр 2011, 21:13

Так, по порядку:
1.

root писал(а):Проще работать с отдельными вкладками из меню Расширения - Gcodetools - Area.
На скриншоте это наверное Gebiet.

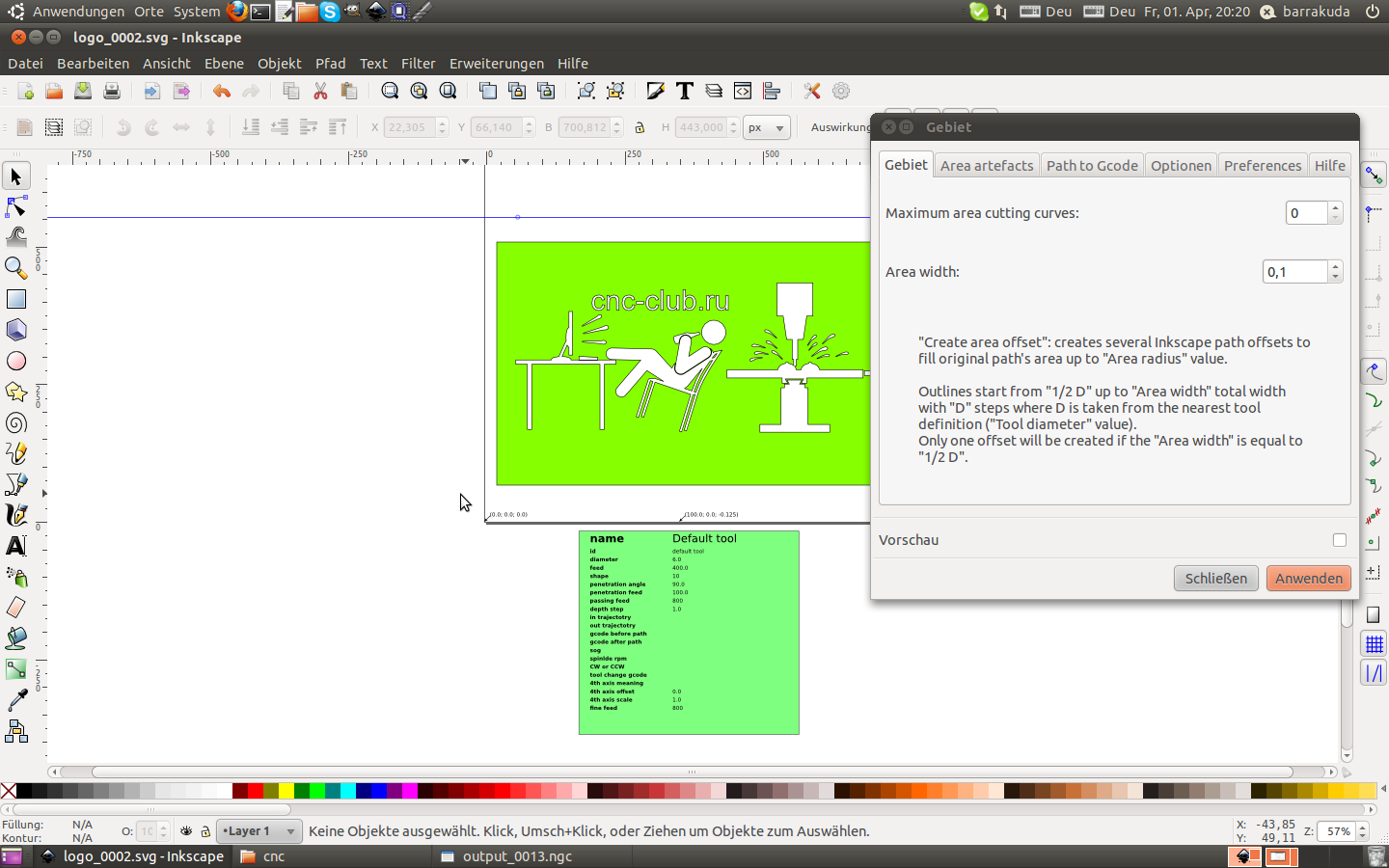

Сделал:

cnc-club.ru
